Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств

Виды отопительных систем и принцип регулировки радиаторов

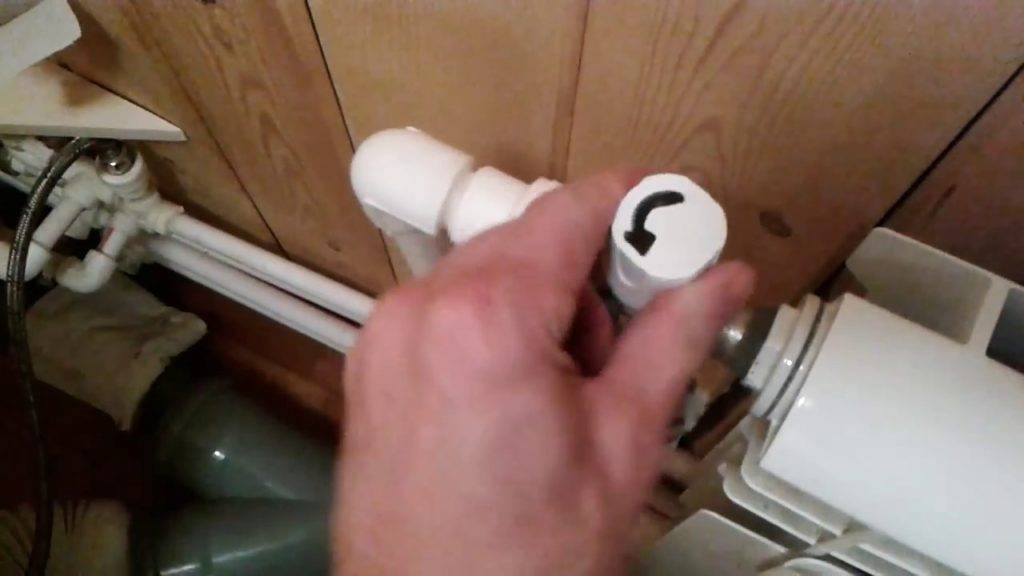

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Кран Маевского: принцип работы

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

• когда делается монтаж новой отопительной системы;
• когда устанавливаются новые батареи отопления;
• когда вода сливается из системы, и производятся ремонтные работы;
• в случае негерметичности контура;
• если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

• термостатический элемент;
• термостатический клапан;
• шкала настройки;
• чувствительный элемент, для которого жидкость служит рабочей средой;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидная гайка;
• кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

1. Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
2. Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.
3. Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Регулировка отопления в частном доме

В частных домах необходимо уделить внимание отопительным системам ещё на моменте проектирования, следует подобрать качественный котёл или иное отопительное оборудование. Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

• регулирующих — устанавливаются как на отдельных участках сети, так и для всей СО, помогают контролировать и регулировать уровень давления в системе, увеличивать или уменьшать его;
• контролирующих — различные датчики и термометры, с помощью которых получается информация об уровне давления и других параметрах системы отопления и существует возможность для их регулировки в ту или иную сторону.

Для своевременного контроля за работой СО в доме нужно предусмотреть установку манометров и термометров на участках до и после отопительного котла, в нижней и верхней точках системы отопления, установку расширительного бака, клапанов-предохранителей, отводчиков воздуха. Если система отопления работает правильно, вода в ней не должна нагреваться выше 90 °C, а давление не будет превышать 1,5-3 атмосфер.

Как установить терморегулятор на батарею?

Чтобы установить терморегулятор на радиатор отопления, понадобится несколько приспособлений. Они следующие:

• шаровой кран;
• сам терморегулятор;
• два тройника с резьбой 1/2″;
• труба d 20 мм из металлопластика;
• 6 фитингов-американок.

Порядок работы:

1. Открутите разводным ключом гайку на сгоне и размотайте обмотку.

2. Очистите резьбу, чтобы проявилось место соединения трубы с радиатором.

3. Подобную операцию проделайте с нижним соединением. Чтобы было удобнее работать, снимите радиатор и положите его на пол или иную горизонтальную поверхность. Удерживайте футорку батареи одним ключом, а другим раскрутите трубку.

4. Уберите из отверстия уплотнитель. Для этого вооружитесь каким-нибудь подходящим инструментом, например, отвёрткой.

5. Соберите байпас с шаровым краном и терморегулятором. Смажьте резьбу на обжимном фитинге. Силиконовый герметик должен заполнить все полости.

6. Возьмите два тройника и два ниппеля, и скрутите вместе.

7. К ниппелю прикрутите терморегулятор и шаровый кран.

8. Установите в тройник переходные муфты — с металлопластика на металл.

9. Полученный узел вкрутите в радиатор.

10. Аналогично поступите с нижним соединением.

11. Для байпаса отрежьте кусок трубы соответствующей длины. Сначала снимите гайки с обжимных фитингов и измерьте расстояние.

12. Откалибруйте кромку, сняв фаски посредством калибратора.

13. Наденьте гайку на трубу. Затем обжимное кольцо, и соедините с терморегулятором и шаровым краном.

14. Аналогичные действия проделайте со вторым концом трубы. Байпас готов, соедините его с радиатором.

15. Подвесьте радиатор на крепление, с которого она была снята, и соедините со стояком. Для этой цели подготовьте пару металлопластиковых трубок. Измерьте длину снизу и сверху — она нередко бывает различной.

17. Снимите с радиатора байпас. Вкрутите трубки в нижний и верхний узлы.

17. Поставьте на радиатор байпас, а трубку поместите в отводы стояка. В верхней части будет установлен терморегулятор отопления, внизу — шаровый кран.

18. Затяните гайки с помощью разводного ключа. Теперь батареи с терморегулятором можно пускать в работу.

Советы пользователям

Редукторы с ручным управлением продаются по хорошей цене, поэтому их чаще покупают и применяют отечественные пользователи.

Конструкция этого редуктора несложная и в использовании он долговечен. С ним вы сможете настраивать батареи при использовании.

В многоэтажных домах, где подается городское отопление, теплоноситель может нести в себе металлические частицы или любые другие лишние детали, которые могут засорить термостаты.

Чтобы устройства для настройки температуры, которые самостоятельно ее контролируют, служили долго и исправно, при их монтаже устанавливают фильтры, которые очищаются раз в месяц.

На рынке есть множество разных видов трубопроводной арматуры для перекрытия потока теплоносителя, предназначенных для батарей.

Желательно выбирать продукцию производства Германии и Италии.

Системы регулировки, которые будут различаться безопасностью, долгим сроком службы и высоким качеством производства.

А вот вентиля, которые стоят недорого, от страны производителя Китай, будут не очень хорошего качества и недолговечны, поэтому будут требовать замены через пару лет.

Как правильно регулировать температуру

Для создания комфортной температуры в помещении необходимо понимать, как регулировать батареи отопления в квартире. Поэтому выполняют следующее:

• С прибора отопления спускают воздух до появления тонкой струйки воды.
• Выполняется регулировка давления в приборах отопления.
• В системах с принудительной циркуляцией теплоносителя количество тепла регулируется специальными вентилями.
• В проточных системах контроль над температурой осуществляет терморегулятор, встроенный в прибор отопления.
• В двухтрубных системах параллельно с температурой контролируется количество теплоносителя в радиаторах.

Чтобы в жилом помещении всегда было тепло и уютно, необходимо знать, как пользоваться радиатором отопления, а на каждый прибор установить систему регулировки. С помощью современных устройств в помещении создаются условия для комфортного пребывания и экономятся энергозатраты на нагревание теплоносителя.

Элеваторный узел

элеваторного узла системы отопления

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

• необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
• через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
• в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

• практичностью;
• долговечностью;
• надежным удержанием жидкости;
• отсутствием потребности в обслуживании.

У них есть существенные недостатки конструкционного решения:

Гидроудары

Настройка ручного радиаторного терморегулятора

В разных домах, комфортная температура может отличаться. Тщательные точные расчёты может провести специалист – теплотехник.

Примерные позиции на регуляторе:

• Значок снежинка * — это функция поддержания минимальной температуры, чтобы в отсутствие хозяина отопление не размёрзлось. Полезно для загородных домов, владельцы которых не находятся там всё время.
• 1 – можно сказать, это прожиточный минимум, удержит температуру примерно на 15 °C.
• 2 – спальная, 18 °C, при которых комфортно спать.
• 3 – самый популярный показатель – это примерно 21 °C, комфортная для жизни температура.
• 4 – тёплые 24 °C.
• 5 – жаркие 27 °C.

Зачем на радиаторах нужны краны

  Для ясности понимания, давайте сразу уточним спец-терминологию. В обычном быту кранами называют любое водопроводное устройство, где есть ручка для управления потока воды. На самом же деле, технически правильно называть кран запорной арматурой, а не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования её количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно-регулирующую арматуру с целью:

• отключения батареи в периоды года, когда на улице ещё не слишком холодно или по другим причинам;
• закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
• ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

  Первый пункт данного списочка прекрасно даёт понять, почему установка кранов на радиаторы отопления взаимосвязана с энергосбережением. Такая ситуация, когда система центрального отопления включена в тёплый период — не редкость (так же как и выключена зимой). Если оттепель или достаточно тепло на улице, а а отопление уже включено, то в помещении становится душно. Присутствие кранов на батарее, решает эту проблему одним поворотом рукоятки. А если на весь подъезд или весь дом установлен счётчик тепловой энергии, то таким движением Вы просто перекрываете течение денежных средств из собственного бюджета на счёт коммунальщиков.

  Ещё более выгодную экономию краны приносят в собственном доме, оборудованном индивидуальным отоплением. Краны позволяют прикрутить или полностью отключить определённую часть радиаторов. Не менее важна для экономии и периодическая промывка отопительных приборов. Что имеется ввиду — загрязненная внутри батарея отдает значительно меньше тепла в отапливаемое помещение, а это значит, что в обратке трубопровода проходит теплоноситель с более низкой температурой.

  Забитые батареи приводят к тому, что теплоноситель будет обогревать не ваше жилье, а соседское, а в вашем жилище будет заметно ощущаться нехватка теплоты. Если разговор вести о частном жилище, то таких заметных потерь тепла по причине засорённости, нет. Но вот в самих помещениях жилища — становится заметно прохладнее. Поэтому, чтоб обогреть помещение, прийдётся накручивать вверх температуру в котле для системы отопления. Это приводит к увеличенному расходу отопительным котлом потребляемого топлива. Процесс загрязнения радиаторов неприятен тем, что на обнаружение проблем уходит значительное время, пока не станут явно заметными увеличение затрат на обогрев дома.

  Применение же в отоплении регулирующих вентилей даёт возможность значительно экономнее потреблядь энергоносители на протяжении всего отопительного периода за счёт регулировки и постоянной поддержки нужной температуры воздуха в комнатах.

  Краны и вентили позволяют регулировать расход энергоносителей при работе системы отопления.

Настройка по температуре

Очень часто у домовладельца нет никакой проектной документации, а систему придумал и собрал талантливый сварщик дядя Ваня. Тогда остается только регулировать каждую батарею по температуре.

Чтобы выполнить балансировку системы отопления своими руками, надо на выходе каждого радиатора установить специальный вентиль, такой как показан на фото. Дополнительно понадобится электронный термометр, измеряющий температуру на любой поверхности.

Процесс начинается с того, что полностью открывается вентиль на самом дальнем и мощном отопительном приборе. Остальные открываются на определенное число оборотов. Например, если батарей на одной ветви – 6 шт., а клапан откручивается на 5 оборотов, то на первом радиаторе делаем 1 оборот, на втором – два и так далее, последний открываем до конца. Приблизительная балансировка двухтрубной системы отопления частного дома заключается в том, чтобы температура на выходах всех нагревателей была одинаковой.

Для этого надо измерять температуру металлического корпуса вентиля. Когда она высокая, то немного прикрывать его, если низкая – открывать. Следующий замер надо делать спустя 10 минут, чтобы температура после изменения успела стабилизироваться.

4

Неполадки отопления – контролируем температуру воды в сети

Не менее важной характеристикой работы отопительной сети является и температура теплоносителя. В двухтрубных системах оптимальными характеристиками температуры горячего и остывшего теплоносителя является соотношении 75/50 градусов или 80/60 градусов

Чтобы легко регулировать температуру, придется устанавливать в систему специальное оборудование и элементы.

Проще всего создать в сети смесительные узлы. Обязательным элементом таких узлов выступают двух- и трехходовые краны. Один патрубок смесительного узла подключается к трубе с горячей водой, а второй – к трубе с холодной водой. Третий патрубок устанавливают на участок магистрали, в котором требуется обеспечить снижение температуры жидкости, в случае возникновения такой необходимости.

Для упрощения использования смесительных узлов они комплектуются датчиками температуры и специальным термостатическим блоком управления. Датчик может подавать сигнал о температуре теплоносителя и на основе уровня температуры закрывать или открывать смесительную задвижку для регулировки отопления. Обычно такое оборудование монтируют в коллекторы теплого пола. Для эффективной регулировки температуры воды в отоплении многоквартирного дома необходимо учесть температурный режим в трубах, обычно температура труб в помещениях квартиры не превышает 45 градусов.

Сервопривод – устройство, в конструкцию которого входит блок управления приводом и термостат. Чтобы температура в комнатах всегда поддерживалась на одном уровне, необходимо установить нужное значение на термостате, а сервопривод будет автоматически открывать и закрывать приток теплоносителя в радиатор. Чтобы снизить затраты на ремонт, можно просто приобрести модель только с терморегулятором. Но в этом случае регулировка будет не такой точной.

Контролируем температуру воды в сети

Для регулировки температуры в квартирах со старыми системами отоплениями и чугунными радиаторами необходимо использовать специальные терморегуляторы. Эти устройства, однако, не позволяют изменять давление в трубах, для этого приходится применять специализированные средства.

5 Рекомендации домовладельцам

Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.

Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.

Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.

Регулировка тепла в батареях отопления в квартире и в частном доме позволяет не только обеспечить максимально возможный комфорт проживания, но и экономит расходы домовладельца на оплату коммунальных услуг. Для управления работой радиаторов могут использоваться ручные, механические и электронные клапаны.

Необходимо правильно подобрать запорную арматуру, а в последующем грамотно смонтировать ее, что позволит обеспечить беспроблемность эксплуатации терморегуляторов, которые будут работать в полностью автономном режиме.
