Регулировка системы отопления – подробности из практики

Вентили для балансировки

Балансировочный вентиль отличается от шарового функциональными особенностями. С помощью одного оборота вентиль открывается или закрывается на несколько миллиметров. Это позволяет зафиксировать его в нужном положении во избежание случайного нарушения настроек.

В зависимости от того, какой у вас радиатор, выбираем либо прямой, либо угловой

Такие вентили на батареи отопления устанавливаются на выходе из радиатора. Двухтрубная система отопления — самая распространённая в частных домах и квартирах с автономным отоплением. К тому же в однотрубной конструкции принцип установки шарового клапана ничем не отличается.

Здесь также необходимо выбирать угловые или прямые варианты в зависимости от конструктивных особенностей отопительной системы

Важно использовать американки при монтаже

Литье и качество материала — самое первое, на что нужно обращать внимание

Важно

Некачественные клапаны могут растрескиваться и протекать в последующем. Если система состоит из полипропиленовых труб, не стоит ставить и такие же краны.

Лучше дополнительно подготовить соответствующие переходники и поставить более надёжные металлические варианты.

Конструкция и принцип работы

Принцип работы балансировочных клапанов заключается в остановке потока жидкости с помощью выдвижного клапана или штока, что вызывает уменьшение поперечного сечения проточного канала. Устройства имеют различную конструкцию и технологию подключения; в системе отопления они также могут:

  1. Поддерживайте перепад давления на одном уровне.
  2. Ограничьте расход охлаждающей жидкости.
  3. Закройте трубопровод.
  4. Служит сливом для рабочей жидкости.

Конструктивно балансировочные клапаны напоминают обычные клапаны, их основными элементами являются:

  1. Латунный корпус с двумя внутренними или внешними резьбовыми портами для подключения к трубам стандартного диаметра. Соединение в трубопроводе при отсутствии резьбового фитинга с подвижной (американской) резьбовой гайкой осуществляется через его аналоги – дополнительные переходные соединения с разными накидными гайками.
  2. Запорный механизм, перемещением которого регулируется степень перекрытия канала для прохождения теплоносителя.

Рис. 4 Устройство ручного балансировочного клапана Danfoss LENO MSV-B

  1. Ручка настройки со шкалой и индикаторами настройки для регулировки расхода внутри прибора.
  2. Современные модели оснащены дополнительными элементами в виде двух измерительных ниппелей, с помощью которых измеряются объемы потоков (расходы) на входе и выходе из устройства.
  3. Некоторые модели оснащены запорным шаровым механизмом для полного перекрытия потока или имеют функцию слива жидкости из водопровода.
  4. Современными высокотехнологичными типами можно управлять автоматически, для этого вместо вращающейся головки устанавливается сервопривод, который при подаче питания толкает запорный механизм, при этом степень перекрытия канала зависит от напряжения объекта заявление.

Рис. 5 автоматических балансиров Danphos AB-QM – конструкция

Способы регулировки системы отопления

Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты. Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.

Регулировка системы отопления выполняется одним из двух методов:

  • качественным способом – путем изменения температуры теплоносителя;
  • количественным способом – при нем меняют объем жидкости.

Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы — водомер и расходомер.


Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными. Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.

Элеваторные узлы

Основные ошибки, повторяемые службой эксплуатации тепловых сетей и внутренних систем теплопотребления, и влияющие на качество теплоснабжения на элеваторных тепловых узлах:

■ не соответствующий тепловой нагрузке здания номер элеватора – он слишком мал или велик;

■ неправильная установка сопла элеватора (расцентровка);

■ сопло слишком короткое или слишком длинное. От этого в систему отопления поступает больше требуемого обратного теплоносителя, или наоборот меньше. Как результат – здание недогревается или перегревается;

■ сильный шум в элеваторе (возникает от чрезмерно большого перепада давления, до и после элеватора – более 20 м вод. ст.). Чтобы удалить лишний шум требуется до элеватора установить расчетную дроссельную шайбу, которая «срежет» 5-7 м лишнего напора, шум сразу прекратится;

■ элеватор не работает, что свидетельствует о недостаточном перепаде давления до и после элеватора.

Не могу не заострить внимание еще на одном очень важном замечании, на которое служба эксплуатации и наладочные организации вообще не обращают внимание. На элеваторных и безэлеваторных тепловых узлах, как правило, жилых домов, имеются врезки на отопление фойе подъезда. Врезаны они после элеватора или дроссельной шайбы, но бывает и до элеватора и шайбы

Это вообще 100% перемычка. В фойе подъезда на 1-м этаже установлены, как правило, радиаторы из 12-15 секций или конвектор. Его тепловая нагрузка примерно составляет 1,5-2 тыс. ккал/ч, подводка Ду 15 или Ду 20, длина подводки ~3-4 м по одной трубе. Если исходить из того, что теплоноситель идет охотнее туда, где меньше гидравлическое сопротивление, то нетрудно догадаться, на сколько увеличится расход теплоносителя в этом приборе (имея при этом большую скорость), оставляя концевые стояки в системе отопления на голодном пайке. Случаев из практики множество. А если жилой дом 8-подъездный и имеет соответственно 8 тепловых узлов? Плюс экономика – тепловой счетчик фиксирует неэффективно используемый теплоноситель, и в то же время происходит небольшое повышение температуры обратного трубопровода

Врезаны они после элеватора или дроссельной шайбы, но бывает и до элеватора и шайбы. Это вообще 100% перемычка. В фойе подъезда на 1-м этаже установлены, как правило, радиаторы из 12-15 секций или конвектор. Его тепловая нагрузка примерно составляет 1,5-2 тыс. ккал/ч, подводка Ду 15 или Ду 20, длина подводки ~3-4 м по одной трубе. Если исходить из того, что теплоноситель идет охотнее туда, где меньше гидравлическое сопротивление, то нетрудно догадаться, на сколько увеличится расход теплоносителя в этом приборе (имея при этом большую скорость), оставляя концевые стояки в системе отопления на голодном пайке. Случаев из практики множество. А если жилой дом 8-подъездный и имеет соответственно 8 тепловых узлов? Плюс экономика – тепловой счетчик фиксирует неэффективно используемый теплоноситель, и в то же время происходит небольшое повышение температуры обратного трубопровода.

Есть простые способы ликвидировать эти перемычки, и при этом отопительный прибор в фойе подъезда будет всегда работать эффективно. Нужно установить на подводке в сгоне дроссельную шайбу с диаметром отверстия 3 мм. По расчету дроссельная шайба на этот прибор должна быть: 1,1-1,3 мм, но во избежание частых засорений минимальный диаметр шайбы принят равным 3 мм. После установки шайбы вентилями отрегулировать температуру обратной воды (на ощупь), чтобы она была примерно такой, которая приходит с отопительных стояков. Во многоподъездном доме старой постройки установлен, как правило, один тепловой узел. Если отопление фойе подъездов не отрегулировано, то это отрицательно сказывается на теплоснабжении концевых стояков. Порекомендовал бы в таких домах провести внутреннюю регулировку стояков. Установить на первых трех стояках от теплового узла левого и правого крыла в сгонах дроссельные шайбы в 3 мм, после этого посмотреть прогрев концевых стояков, если этого недостаточно, то установить еще. В конце концов концевые стояки прогреются не хуже первых. Проверено на практике много раз. То же самое рекомендуем делать в цехах предприятий, где по правой и левой стороне цеха проходит дежурное отопление, состоящее в основном из регистров гладких труб. Количество регистров доходит от 10 до 15 шт. по каждой стороне. Соответственно концевые 3-5 регистров совсем холодные или чуть теплые. Только не верьте слесарям, которые будут вас уговаривать все это сделать вентилями – требуемого эффекта не добьетесь.

Необходимость обустройства отопления

Потребность обогревать собственный дом существовала всегда, но способы для достижения данной цели были самыми разными. Не одну сотню лет в России использовались классические русские печи, а чуть позже появились камины. На смену традиционным отопительным конструкциям пришли современные приборы и системы теплоснабжения, которые по качеству и эффективности превосходят своих предшественников.В настоящее время система отопления представляет собой конструкцию, которая, как правило, состоит из следующих основных элементов:

  • нагревательный котел;
  • трубопровод;
  • отопительные приборы.

Внутри отопительной системы находится теплоноситель. В большинстве случаев для обогрева частных домовладений используют воду, поскольку в случае утечки она с экологической точки зрения не представляет опасности для людей и окружающей среды. Из всех видов жидких теплоносителей именно вода лучше всего накапливает тепло и, остывая, отдает его.


Кроме этого, она хорошо течет и практически мгновенно передвигается внутри элементов системы. Вода всегда имеется в водопроводных трубах и ее в любой момент можно добавить в отопительную конструкцию.

Продолжительность пуско наладочных работ при запуске отопления в мкдоу

  • наладочные испытания в эксплуатационных условиях, балансовые опыты (установка оптимальных режимов, опробование управления арматурой в ручном и автоматическом режиме, проверка настроек автоматики, выявление недостатков и отработка предложений по их устранению), результат – акт индивидуальных испытаний;
  • комплексное опробование (72 часа непрерывной работы – для всего основного оборудования, 24 часа – для тепловых сетей), его началом считается время запуска всех систем на максимальную нагрузку.

Некоторые компании оформляют все мероприятия, связанные непосредственно с подготовкой и тестированием устройств, в отдельный документ – Методику ПНР, идущую как дополнение к Программе. В Программу же они включают более общие вещи организационного характера.

То есть, происходит фактическое разделение всего комплекса работ на организационно-юридическую и техническую составляющие.

Согласно Постановлению Правительства РФ от 23.05.2006 №307 «О порядке предоставления коммунальных услуг гражданам», требованием к коммунальной услуге по отоплению является бесперебойное круглосуточное отопление в течение отопительного периода. Допустимая продолжительность перерыва отопления составляет суммарно не более 24 часов в течение одного месяца.

В случае непредоставления коммунальных услуг или предоставления коммунальных услуг ненадлежащего качества потребитель уведомляет об этом аварийно-диспетчерскую службу исполнителя или иную службу, указанную исполнителем. Сообщение о непредоставлении коммунальных услуг или предоставления коммунальных услуг ненадлежащего качества может быть сделано по-требителем в письменной форме или устно (в том числе по телефону) и подлежит обязательной регистрации в аварийно-диспетчерской службе.

Технический отчет привлеченная специализированная организация выдает, как правило, в течение одного месяца. proektoved.com Пусконаладочные работы систем отопления Прежде чем ввести в работу систему отопления, необходимо выполнить ряд подготовительных работ, провести испытания и наладить взаимодействие различных агрегатов друг с другом. Все это входит в пусконаладочные работы системы отопления, цель которых — выявление и устранение недостатков и ошибок, совершенных во время монтажа, а также приведение всей системы в соответствие с установленными для нее нормами.

В результате этих работ клиент получает надежную, производительную и эффективную систему. Стоимость пусконаладочных работ отопления полностью окупается последующей безпроблемной эксплуатацией и сохранностью оборудования. Состав пусконаладочных работ

Работы по пуско-наладке выполняются после монтажа.

В рамках ПНР холодоснабжения выполняются следующие виды испытательных работ:

  • проверка правильности сборки всех узлов и комплектующих холодильного оборудования;
  • заправка системы охлаждения всеми необходимыми рабочими средами (хладоном, азотом и маслом);
  • проверка функционирования средств защиты и контроля;
  • запуск системы и вывод её на требуемый рабочий режим;
  • инструктаж (а при необходимости и обучение) обслуживающего персонала.

Важно! Последний пункт может быть включён в программу ПНР только по согласованию с заказчиком Порядок запуска в работу систем отопления и теплоснабжения Термин «теплоснабжение» обычно соотносят с организацией-поставщиком теплоносителя, тогда как понятие «отопление» связано с его потреблением и применимо к организациям, занимающимся эксплуатацией обогреваемых помещений

Качественное регулирование

Качественное регулирование характеризуется переменной температурой теплоносителя при постоянном массовым потоке в контуре теплого пола. Проще говоря, в контур теплого пола поступает теплоноситель заданной температуры. Регулирование водяного напольного отопление по температуре теплоносителя обычно осуществляется с помощью насосных смесительных узлов.

Преимущества:

  1. Равномерность нагрева поверхности пола.
  2. Гибкость регулирования и большие возможности автоматизации управления температурными режимами
  3. Постоянный гидравлический режим функционирования системы.

Недостатки:

  1. Повышенная стоимость оборудования.
  2. Повышенная тепловая инерционнность.

На практике, в системах напольного отопления оба способа регулирования комбинируют для достижения наибольшей эффективности. Подробнее схемы регулирования систем водяного теплого полы мы рассмотрим в следующих статьях.

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа систем водоснабжения. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Когда стояк протекает, воду перекрывают запорные клапаны, что позволяет производить ремонт без остановки всей системы

Важной функцией также будет управление тепловыделением аккумулятора

Минимальный набор для нормальной работы обычной системы отопления состоит из нескольких типов запорной и регулирующей арматуры. При подключении к радиатору запорные шаровые краны монтируются на подающих, выходных и байпасных трубопроводах. На подаче установлен механизм для регулирования давления теплоносителя. Сам радиатор необходимо оборудовать краном Маевского для продувки воздуха. Как видите, таких товаров очень много и это ни в коем случае не лишний вариант.

В целом указанная система позволяет:

  • выключить радиатор без перекрытия всей цепи для ремонта, замены, обслуживания;
  • направить весь теплоноситель через нагреватель при отключенном байпасе;
  • контролировать мощность головки через радиатор для снижения или повышения температуры;
  • слить воду, продуть воздух;
  • защитить систему от гидроударов, поломок;
  • регулировать эффективность и уровень подачи тепла, что позволяет сэкономить на расходах на отопление.

Требования

Критериями разнообразия видов смесителей, устанавливаемых на радиаторы отопления, являются: конструкция, принцип действия и материал

важно знать, что механизмы этого типа делятся на запорную и регулирующую арматуру. Какие краны лучше всего устанавливать? При этом следует учитывать, что они имеют довольно сложное устройство и должны соответствовать ряду требований для работы в сложных условиях

  • температура теплоносителя до 200;
  • он должен выдерживать давление 16-40 бар;
  • высокая коррозионная стойкость;
  • устойчивость к механическим воздействиям.

Для систем отопления такие механизмы делают более устойчивыми. Обычные краны и вентили холодной воды нельзя устанавливать в радиаторы отопления.

Каждое подключение имеет свои особенности: отводы бывают обычные и угловые (для нижнего подключения). Такое разделение позволяет оптимизировать разводку труб при монтаже системы отопления. Конструктивные особенности задвижек позволяют спрятать трубы за мебелью, в стяжку, смонтировать радиаторы на небольшом пространстве под оконным проемом.

В быту они используют родовое название – «журавль». Но с технической точки зрения правильно различать:

Терморегуляторы также используются в системах отопления, в радиаторах не рекомендуется использовать ставни или ставни: они быстро выходят из строя. Если вам нужна запорная арматура, лучше всего для этого подойдут шаровые краны. У них всего две позиции: закрытая / открытая. Для ручного регулирования давления используются клапаны с конусом. Также есть механизмы автоматического регулирования – это термостаты с клапанами или конусами.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Полезные советы по выбору

Ниже описаны несколько особенностей для того, чтобы определиться, какие лучше изделия применить.

Механизм запирания

Терморегуляторы имеют два вида механизма запирания: клапанный и вентиль с конусом (шток). Последний предпочтительный он дает возможность плавной регулировки. Температура выставляется вручную с помощью ограничительного кольца механическим способом. Есть также электронные механизмы, они более автономные.

Лучше ставить шаровые вентили, чем задвижки, которые имеют ряд недостатков: сальник быстрее износится, зарастают отложениями, долго закрываются. Недостатки крана Маевского: низкая проходимость, для него требуется специальный ключ или отвертка, которой неудобно пользоваться. При случайном выкручивании его штока, закрутить его назад, преодолев напор воды, очень сложно. Вместо него рекомендуют ставить обычный вентиль или специальные автоматические радиаторные воздухоотводчики. Оптимальный и доступный по стоимости вариант, если требуется управление температурой – кран с термоголовкой.

Корпус и соединения

На батареи лучше ставить не стандартные шаровые краны, а полнопроходные. В жилых, домах и квартирах используют такие механизмы с муфтовым соединением.

Краны на радиаторы отопления лучше выбирать со стальным или бронзовым корпусом, но чаще всего ставят латунные, так как они дешевле. Имитацией латуни является силумин. Не стоит покупать изделие, изготовленное из него, это очень мягкий металл. Полимерные не менее надежные, но они имеют большие габариты. Для их замены нужно вырезать кусок трубы.

Более долговечными являются изделия с полимерными, а не резиновыми прокладками. Краны для регулировки теплоносителя на радиаторах отопления исключают возможность менять их, не спуская воду, это возможно делать с проходными кранами или с установленной американкой (в сторону батареи).

Наиболее качественными считаются изделия фирмы Itap (Италия), Danfoss. Приблизительный диапазон цен 700–2000 р. В среднем ценовом диапазоне есть изделия марки Oventrop – 550–950 р. Для ограниченного бюджета подойдет Luxor – 450–800 р. китайские или турецкие марки.

Особенности установки и обслуживания регуляторов

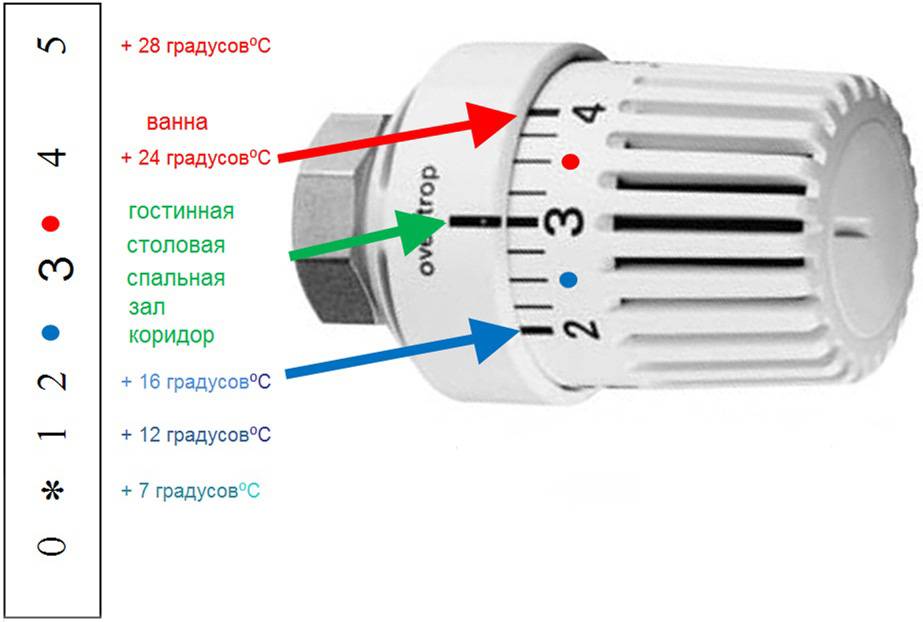

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Чтобы снизить температуру батареи, используется запорный кран, располагающийся на трубе подводящего стояка. Обычный кран имеет только два положения: открыто и закрыто, поэтому для поддержания комфортной температуры его придется постоянно дергать. Лучше установить автоматическую систему контроля или балансировочный кран, благодаря которому регулировка силы потока происходит более тонко.

Регулировка температуры отопления в собственных домах позволяет достигать более комфортного пребывания в помещениях в отопительный сезон.

Как делалось это раньше? Ни а какой регулировки температуры систем отопления и речи не было. Были печи, контрамарки и их растапливали до условного состояния «тепла». И как итог, зачастую в первый день после топки в доме было через чур жарко, на второй самый раз, а на третий день приходилось топить опять.

С появлением систем водяного отопления ситуация немного улучшилась и благодаря водяному отоплению получили свое развитие способы регулировки температуры систем отопления.

Точное регулирование температуры систем отопления решает две особо важные задачи:

  • -Максимально комфортное пребывание в доме, где используется именно та температура, которую Вы задаете;
  • -Экономия энергоносителей и Ваших денег за счет точной регулировки.
