Арматура для отопления: что это такое, запорная регулирующая продукция для систем горячего водоснабжения, виды регулировочных изделий

Вентили для системы водоснабжения

Для снижения давления на отдельных участках водопровода используют регулирующие вентили. Его конструкция выполнена в виде клапана и состоит из таких элементов:

• Корпус;
• Два патрубка;
• Шпиндель;
• Затвор;
• Крышка;
• Сальник.

Клапаны создают частичную либо полную герметизацию труб, и таким образом являются идеальным регулирующим устройством, запорная функция которого отходит на второй план.

В зависимости от типа соединения вентили (клапаны) бывают таких типов:

• Фланцевые;
• Штуцерные;
• Муфтовые;
• Сварочные.

Затворные вентили

Затворные вентили обладают такими достоинствами:

• Широкий диапазон рабочей температуры;
• Герметичность перекрытия;
• Возможность производить ремонт;
• Отсутствие гидравлических ударов при открытии.

К числу недостатков необходимо зачислить довольно высокое гидравлическое сопротивление и наличие застойных зон в проточной части. В качестве альтернативы вентилями могут использоваться шаровые краны.

Разновидности клапанов и их конструктивные особенности

Все новые системы теплоснабжения, использующие радиаторные терморегуляторы, считаются динамическими. В процессе работы, терморегулятор, установленный на приборе отопления, реагирует на любые самые незначительные изменения температурного режима внутри комнаты, изменяя, таким образом, расход греющей воды.

Это создает в системе отопления изменяющийся или динамический режим функционирования. Он является предпосылкой внедрения автоматических/динамических балансировочных устройств.

Классификация балансировочных клапанов по параметрам:

• Видом рабочей среды теплоносителя: вода, пароводяная смесь , гликолевый состав;
• нормативные параметры теплоносителя по объемному расходу, Т и давлению;
• точки расположение на тепловой сети: подача, обратка или байпас;
• назначение и этажность объекта отопления; жилой/общественный, одноэтажный/многоэтажный;
• рабочей функции: автоматический/механический.
• практикуется также их комбинация по вариантам присоединения: резьбовое либо фланцевое.

Для выпуска клапанов можно использовать разнообразные материалы. Статические вентили, чаще всего, производятся из латуни, с фланцевым/резьбовым соединением либо чугуна, исключительно с фланцевым. Для динамических модификаций используют кроме латуни/чугуна еще и углеродистую сталь, которая способна максимально качественно обеспечить нормативные теплотехнические и гидравлические характеристики системы.

Ручные балансиры требуются для того, чтобы адаптировать тепловую сеть после установки, а автоматические меняют характеристики теплосети в период нагрева.

При выборе модификации балансира необходимо принимать во внимание различные параметры:

1. Тип схемы нагрева с естественной/принудительной циркуляцией.
2. Тепловые и гидравлические параметры сети.
3. точка установки во внутридомовой системе.
4. регулировочные параметры.

Механический балансир

Механический балансир Механический клапан имеет ручную регулировку, прекрасно действует в стабильной тепловой сети. Хорошо работает для жилых объектов с не очень большим числом приборов отопления. Облегчает выполнение ремонтно-наладочных работ, ввиду того что при ремонте отдельного нагревательного участка нет нужды отключать всю систему.

Такие модификации очень часто укомплектовываются измерительными ниппелями, способные измерять давление в системе, в зоне размещения клапана. Главное превосходство таких регуляторов является небольшая цена.

Механический балансир — эффективно устройство работает на тех объектах, где число радиаторов не более 5 единиц. При большем , механика не справляется и становится причиной разбалансировки схемы теплоснабжения. Когда термостат на 1-й батареи перекрыт, то увеличивается расход теплоносителя на втором. В связи, с чем температура воды в одних приборах отопления, может вырасти до точки кипения, а в других она будет оставаться холодной. Такую проблему могут разрешить только автоматические балансиры.

Автоматический балансир

Автоматический балансир Монтаж автоматических блоков производится на ответвления/стояках, обладающих значительным количеством батарей. От устройств механического типа они отличаются порядком функционирования. Балансир настраивают в положение наибольшей пропускной возможности. При уменьшении расхода горячей воды термостатом на одной из батарей давление увеличивается. Потом срабатывает механизм импульсной трубки, который анализирует величину перепада давления. Такой подход позволяет выполнять тонкую настройку сети.

Основные достоинства автоматических уравнителей:

• Наличие капиллярной трубки, способствующей мгновенной настройке;
• регулировочный блок при работе не меняет величину давления, тем самым не позволяя гидравлическим колебаниям в сети сбить установленный режим;
• при необходимости в общей сети можно установить особые температурные независимые зоны;
• высокая скорость настройки балансира, не позволяет термостатам перестроить свою работу, что гарантирует сбалансированную работу всей внутридомовой системы отопления.

Особенность конструкции

Для стабилизации давления можно выбрать механический или автоматический кран балансировочный для отопления, которые отличаются конструкцией. Регулировка первых происходит вручную, для изменения разности давления необходимо каждый раз контролировать положение штока.

Если же необходимо автоматизировать работу теплоснабжения, рекомендуется выбирать модели с мембранным блоком.

Механические балансиры

Это одна из разновидностей запорной арматуры, регулировка положения штока в которой происходит вручную. На ручке есть цифровая шкала, указывающая текущее значение прохода в трубопроводе. Преимущество – возможность использования для балансировки и в качестве запорной арматуры. Пример: отключение отдельных участков трубопровода для проведения ремонтных работ.

Дополнительно можно установить манометр и термометр для контроля давления, температуры. Но для этого нужно выбирать модели с соответствующими разъемами. Материал изготовления – латунь, реже используется нержавеющая сталь

При выборе нужно обращать внимание на максимальный показатель давления, который может выдержать прибор

Автоматические балансиры

Состоят из двух компонентов – механического клапана и регулятора перепада давления. В первом устанавливается мембранный блок, на корпусе расположено 2 штуцера, которые подключаются к манометру для настройки или к регулятору перепада давления. При изменении давления толщина мембранного блока увеличивается или уменьшается, тем самым регулируется рабочий проход магистрали. Монтируется на обратную магистраль.

Регулятор перепада давления устанавливается на подающий трубопровод. Подключается к механическому балансиру с помощью капиллярных трубок. При изменении параметров отопления происходит автоматическая корректировка давления.

Для больших, разветвленных систем рекомендуется монтаж автоматических балансиров. Это актуально при частых перепадах давления, изменения температуры теплоносителя. Если же система работает относительно стабильно, но нужно периодически контролировать гидравлические параметры – можно поставить механические балансиры.

Совет: клапаны для балансировки отличаются способом подключения. Для небольших труб выбирают модели с наружной или внутренней резьбой. Есть балансиры с фланцевым соединением.

Типы

Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:

• шаровые краны с различной резьбой;
• запорные клапаны;
• поворотные затворы;
• фланцы и фитинги;
• обратные клапаны;
• задвижки.

Краны шаровые

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.

Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.

Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

Запорные клапаны

Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.

Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.

Шланговая насадка такой конструкции может поворачиваться в любую сторону.

Затворы поворотные

Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.

Обратные клапаны

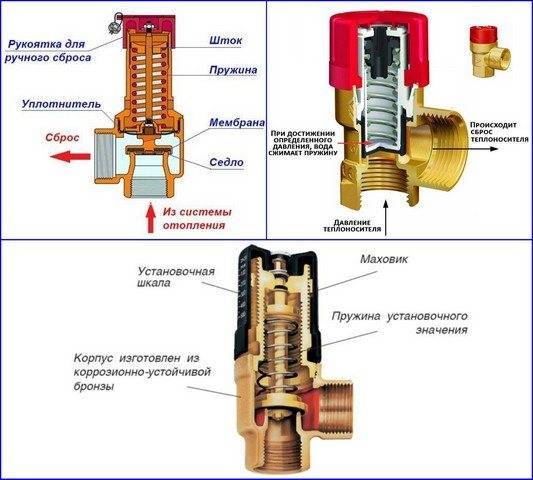

Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.

Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.

Также такие элементы могут быть установлены на резервуары с высоким давлением.

Фланцы

Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).

Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.

Фитинги

Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:

• муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
• угольники (меняют направление на 45-90°);
• тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
• крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
• заглушки (одеваются на конец трубы).

Задвижки

Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».

Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.

На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

Принцип действия и достоинства

Шток передает усилие, исходящее от привода, на плунжер. Он опускается и меняет сечение пропускного отверстия. Вследствие этого объем проходящей жидкости или газа внутри трубы увеличивается или уменьшается. Скорость движения рабочей среды, а также давление внутри системы меняется.

Ручной запорно-регулирующий клапан может полностью перекрыть пропускное отверстие. В этом случае показатель давления снижается до нуля. Но это возможно лишь в том случае, если контактирующие узлы полностью герметичны.

Регулирующий вентиль применяется на всех без исключения трубопроводах. Он обладает такими преимуществами:

1. Долговечность и надежность. Корпус приспособления может изготавливаться из чугуна, нержавеющей стали или металлических сплавов. Все они обрабатываются специальными веществами, которые предотвращают негативное воздействие агрессивных компонентов.
2. Простота конструкции. Изделие в полной мере выполняет свою функцию, при этом не содержит сложных узлов.
3. Возможность уменьшения расхода теплоносителя.
4. Большое разнообразие видов и конструкций.
5. Приемлемая стоимость.
6. Значительный регулируемый диапазон.

Что такое регулирующая арматура

Запорная регулирующая арматура выполняет две функции. Первая – это регулировка температуры или гидравлического сопротивления. Вторая – полное перекрытие циркуляции. Особенность этого вида арматуры заключается в конструкции вентилей. При вращении ручки шток жмет на заслонку, которая перекрывает путь жидкости. Степень перекрытия может быть разной.

К запорно-регулирующей арматуре для отопления относятся:

• термостатические вентили;
• термоголовки;
• балансировочные вентили;
• трехходовые и обратные клапаны.

Данный вид вентилей может работать как в ручном, так и автоматическом режиме. Это позволяет поддерживать в помещении требуемый микроклимат, независимо от погоды. Автоматизированные системы широко используются для отопления нового поколения – умный дом.

Регулировка температуры

Запорно-регулирующая арматура для воды в системе отопления выполняет функцию терморегулятора. Чтобы в помещении всегда была одинаковая температуры перед каждым радиатором нужно установить термостатический вентиль. Они есть ручные и полуавтоматические. Последние могут работать в ручном режиме, а после установки на них термостатической головки или сервопривода переходят в автоматический режим.

Внутри термоголовки есть сильфон с рабочим веществом.

Контроль показателей температуры осуществляется посредством термодатчиков. Они бывают встроенными или выносными и могут снимать показания степени нагрева воздуха или воды. Например, трёхходовой клапан устанавливается на подаче и соединяется байпасом с обраткой. Выносной термодатчик устанавливается за клапаном на подаче. Датчик снимает показания температуры воды и если она слишком горячая, то трёхходовой клапан подтягивает теплоноситель из обратки. Если вода слишком холодная, то подпитка из обратки уменьшается.

Это позволяет одновременно эксплуатировать высокотемпературное и низкотемпературное отопление от одного котла. Узел подмеса устанавливается перед коллектором отопления, если петель тёплого пола больше одной. Если же контур ТП всего один, то узел подмеса можно устанавливать непосредственно на патрубки отводов от главной магистрали.

Регулировка гидравлического сопротивления

Гидравлическое сопротивление – это та сила, с которой нужно бороться воде во время циркуляции

Жидкость всегда течет по пути наименьшего сопротивления, поэтому важно соблюдать диаметры труб при монтаже. Если какая-то часть контура имеет слишком высокое гидравлическое сопротивления, то теплоноситель туда просто не потечет

Соответственно, отрезок системы отопления перестанет греть

Соответственно, отрезок системы отопления перестанет греть.

Балансировочный клапан для бытовой батареи.

Каким должно быть гидравлическое сопротивление рассчитывается на этапе проектирования системы отопления. Этим занимаются инженеры-теплотехники. Они используют специальные программы или же пользуются таблицами Exel собственной разработки. Все данные заносятся в проект. В обозначении запорной регулирующей арматуры на чертежах есть информация для настройки балансировочных вентилей.

Например, в проекте указано, что радиатор должен иметь сопротивление 2 единицы. При монтаже балансировочного вентиля нужно посмотреть в паспорт изделия. Там указано сколько нужно сделать оборотов штока, чтобы достигнуть необходимого значения сопротивления. Вентили всегда устанавливаются за радиатором. Регулировка осуществляет один раз.

Регулировка циркуляции теплоносителя

В системах отопления с принудительной циркуляцией установка запорной регулирующей арматуры позволяет направлять теплоноситель в нужное русло. Для этого используются обратные клапаны. Он пропускает воду только в одном направлении.

Его конструкция достаточно простая:

• корпус;
• заслонка;
• пружина;
• шток.

Выбирать обратный клапан нужно исходя из температурного режима системы отопления и рабочего давления. В автономных контурах давление составляет 2-2,5 атмосферы, в центральных сетях может достигать 10-12 атмосфер.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов. Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Термоклапан

Он считается наиболее эффективной регулировочной арматурой для отопительных радиаторов. Это устройство повышает практичность контура и выполняет обогревательный процесс несложным, хорошим, а основное – здравым. Термоклапан бывает механическим или автоматизированным. Изделия первого вида состоят из термические и клапана.

У автоматизированных моделей более трудная конструкция, они состоят из этих элементов:

• термодатчика — встроенного или выносного;
• программатора;
• системы автоматического управления.

Механизм автоматизированного типа предназначен для регулировки режима температур в контуре соответственно с настройками, которые заранее задаются потребителями энергии тепла. Данное устройство реализуется по большой цене, однако она полностью оправдывает себя, потому как при его помощи можно максимально улучшить функционирование теплоснабжающей системы.

Виды арматуры по функциональному назначению

Арматура может делится на различные виды по следующим параметрам.

• По области применения — бывает пароводяная, резервуарная, энергетическая, химическая, судовая, газовая и нефтяная арматура.
• По принципу управления и действия — выделяется арматура управляемая, автоматическая, управляемая ручным приводом, управляемая дистанционным приводом, управляемая механическими приводами, электроприводами, пневматическими приводами, гидравлическими и электромагнитными приводами.
• По конструкции присоединительных патрубков — различают муфтовую, фланцевую, штуцерную, цапковую арматуру, и арматуру под приварку.
• По способу герметизации — различается сальниковая, мембранная, шланговая и сильфонная арматура.

Основные параметры арматуры:

• Эксплуатационные параметры арматуры — Условное, рабочее, и пробное давление, пропускная способность, крутящий момент,тип привода, время срабатывания, коррозионная стойкость.
• Конструкционно-монтажные параметры арматуры — Условный диаметр прохода, масса, число, диаметр и расположение отверстий на фланцах, тип присоединения к трубопроводу, строительные длина и высота, разделка под приварку к трубопроводу, конструкция и размеры присоединительных фланцев.
• Конструкционные материалы — Чугун (серый, ковкий, высокопрочный), углеродистая и легированная сталь, Цветные металлы и сплавы (латунь, бронза, сплавы никеля, алюминия и титана), а также неметаллические конструкционные материалы, такие как винипласт, керамика, графиты, текстолит, капрон и пластикат.

Принцип действия и конструкция

Принцип действия устройства основан на снижении пропускного отверстия для изменения объемов перемещаемых веществ. Регулирует поток запорный механизм, приводящийся в движение приводом. При необходимости объем перемещаемых веществ снижается, показатели давления уменьшаются.

Стандартный клапан для регуляции водопроводного оборудования и механизмов включает следующие обязательные элементы:

• корпус;
• уплотняющий блок, отвечающий за герметичность устройства;
• узловой механизм запорный;
• соединительный шток, объединяющий привод и запорный механизм;
• проходное отверстие;
• крепежные детали, фиксирующие устройство на трубопроводных путях.

Особенности конструкции определяются видом действующего механизма и типом крепления устройства к трубопроводу в жилом здании либо производственном блоке.

https://youtube.com/watch?v=SVor0KhqDTU

Правила эксплуатации

В тепловых пунктах и котельных перед трехходовыми клапанами рекомендуется устанавливать фильтры грубой очистки. Перед радиаторами фильтры не ставят, но в этом случае фильтр должен обязательно стоять на вводе в квартиру, либо в тепловом пункте многоквартирного дома.

Разница в давлении между входящими потоками не должна превышать значений, указанных в паспорте на изделие. Обычно диапазон дифференциального давления находится в пределах 1,0 – 0,5 бар.

Трехходовые клапаны больших диаметров для ИТП и котельных требуют периодической регулировки хода штока и смазки шестерен привода, раз в 6 месяцев. Обычно эти работы выполняются перед началом отопительного сезона и в конце.

Для большинства клапанов существует требование прямого участка до и после корпуса, от 2 до 5 диаметров патрубка. На корпус не должны воздействовать нагрузки от навешиваемого трубопровода и другой арматуры. С двух сторон от корпуса устанавливают опоры под трубопроводы.

Монтаж арматуры своими руками

Любой вид запорной арматуры для водоснабжения может быть установлен тремя способами:

• методом сварки;
• на фланцы;
• при помощи резьбы.

Монтаж арматуры методом сварки

Приварные элементы арматуры в частных водопроводных системах в настоящее время используются крайне редко, так как для установки такого устройства необходимо сварочный аппарат и навыки работы с ним.

Устройство, устанавливаемое при помощи сварочного аппарата

Однако метод сварки до сих пор применяется при монтаже промышленных трубопроводов. Как установить арматуру методом сварки:

1. в месте установки крана, вентиля или задвижки вырезается участок труб;
2. края зачищаются и шлифуются;
3. арматура устанавливается на подготовленный участок и фиксируется сварочным аппаратом;
4. сварочные швы защищаются и покрываются слоем краски или грунтовки.

Арматура, зафиксированная при помощи сварочного аппарата

Сварочный шов нельзя разъединить для ремонта арматуры, то есть в случае поломки придется вырезать установленное ранее устройство. Однако сварочный шов является наиболее прочным и герметичным.

Монтаж при помощи резьбового соединения

Резьбовое соединение является разъемным, то есть при поломке арматуры ее можно будет заменить в кратчайшие сроки без каких-либо проблем.

Для обустройства резьбового соединения потребуются:

• болгарка для обрезки труб;
• инструменты для нарезания резьбы;
• гаечный ключ.

Резьбовая запорная арматура системы водоснабжения устанавливается по следующей схеме:

1. вырезается участок трубопровода. Концы труб обрабатываются;
2. нарезается резьба;

Нарезка резьбы для установки запорной арматуры

1. резьба на арматуре герметизируется при помощи любого материала, например, ФУМ-ленты или льняной нити;

Уплотнение резьбы на арматуре для повышения герметичности соединения

1. устройство фиксируется;
2. проверяется герметичность полученных соединений.

Как правильно нарезать резьбу и установить запорную арматуру можно посмотреть на видео.

Установка арматуры на фланцы

Фланцевое соединение также является разъемным, однако преимущественно используется на промышленных водопроводных системах.

Обустроить фланцевое соединение самостоятельно на бытовом водопроводе достаточно сложно, так как необходимо изначально приварить особые кольца, на которые будет фиксироваться арматура. Если такие кольца были установлены ранее, то установить фланцевую арматуру можно по следующей схеме:

1. между кольцом на трубе и фланцем, расположенным на устанавливаемом устройстве располагается уплотнительная прокладка, повышающая уровень герметичности соединения;
2. устройство фиксируется при помощи крепежных болтов, которые прилагаются к арматуре при покупке.

Монтаж арматуры при помощи фланцевого соединения

Зная функциональные особенности отдельных видов запорной арматуры и правила ее монтажа, подобрать наиболее подходящее устройство и установить его на водопроводную систему можно своими руками.

Зачем нужен обратный клапан в системах отопления

Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).

Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

1. Неравномерное остывание теплоносителя.
2. Ошибки при строительстве.
3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Особенности установки

Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:

• Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
• Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
• Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
• Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.
