Ремонт газовой колонки своими руками

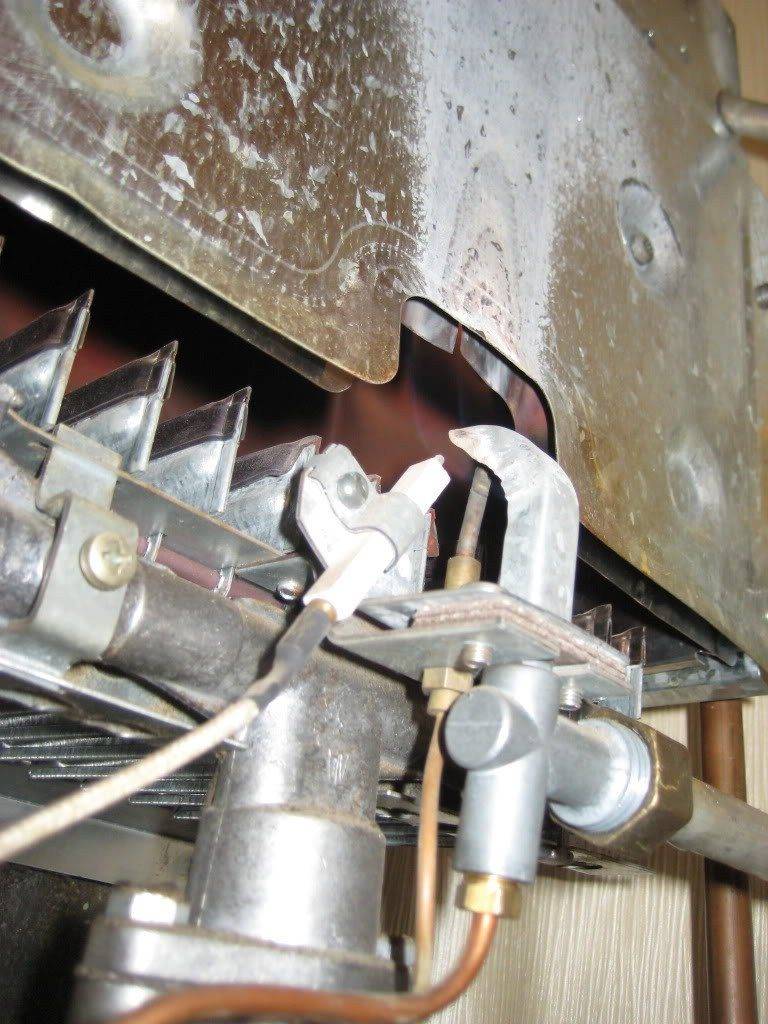

Если в запальнике гаснет газ

Газ в запальнике вне зависимости от положения ручек и кранов должен гореть постоянно. Система автозащиты любой газовой колонки строится на работе трех составляющих: термопары, электромагнитного клапана и термопредохранителя. Если газовая колонка погасла во время работы, это означает одно из двух: либо сработали элементы защиты, либо эти элементы неисправны.

Чтобы понять, что эти самые элементы пришли в негодность, необходимо пронаблюдать за поведением газа в запальнике после прекращения удержания ручки для регулировки газа: если он гаснет, значит, элементы защиты дали сбой. Следует проверить каждый из них.

Термопара. Представляет собой два сваренных воедино проводника из хромеля и алюмеля и работает на эффекте Зеебека. При нагреве ЭДС термопара вырабатывает около 30 мВ, тем самым питая электромагнитный клапан. Поскольку термопара может выйти из строя лишь в случае многолетней эксплуатации, то ее редко берут в учет при анализе неисправностей. Ее всегда можно заменить на новую: ее продажа осуществляется комплектом с проводами и клеммами.
Электромагнитный клапан. Это своеобразная катушка из медного провода, вмещающая в себя цилиндр из металла (соленоид), который, в свою очередь, механически связан с клапаном блокировки подачи газа непосредственно в горелку. При нормальной работе термопара нагревается и вырабатывает электроток, идущий через катушку и создающий магнитное поле. Магнитное поле, в свою очередь, втягивает соленоид в катушку, что обеспечивает механическое смещение клапана и, как следствие, провоцирует поступление газа в горелку. Если же работа по каким-то причинам нарушается, фитиль не горит, а термопара остывает, не вырабатывая ток, соленоид будет возвращаться в исходное положение и подача газа в горелку прекратится. Это простая схема обеспечения безопасного использования газовой колонки. Проверить клапан на исправность можно при помощи обычной пальчиковой батарейки (обязательно новой). Для этого ее минусовая клемма присоединяется к корпусу колонки, а плюсовая – к предварительно снятой клемме термопредохранителя. После этого нужно поджечь фитиль и сразу убрать руку от регулятора газа: если фитиль продолжает гореть, дело не в клапане.
Термопредохранитель. Представлен в виде биометаллической пластины, прогибающейся при повышении температуры до 90 градусов настолько, что это приводит к разрыву цепи питания соленоида через шток. Подключен он к системе механически – клеммами. Поскольку его конструкция и условия эксплуатации достаточно сложны, он имеет свойство иногда выходить из строя. Проверку термопредохранителя нужно осуществлять, когда колонка постоянно гаснет, даже в условиях достаточного притока воздуха и хорошей тяги в газоотводной вентиляции. Для этого необходимо снять и закоротить между собой его клеммы. Сделать это можно при помощи любого металлического предмета, оптимальный вариант – это обычная скрепка. Если газовая колонка после этого начнет нормально работать, значит, причина неполадки найдена – вам необходимо приобрести новый термопредохранитель.

Ремонт газовой колонки Нева

Большинство моделей газовых колонок Нева показали себя, как простые и доступные в ремонте водогрейные устройства. До надежности европейских моделей им далеко, но ремонт их обходится на порядок дешевле, и почти всегда его можно выполнить своими руками.

Выход из строя и последующий ремонт свечи розжига по правилам считается нетипичным случаем поломки, поэтому, выполнив ремонтные работы, будет правильным поискать причину дефекта. Чаще всего выгорание пластика происходит из-за конденсата, стекающего по системе вентиляции на корпус газовой горелки.

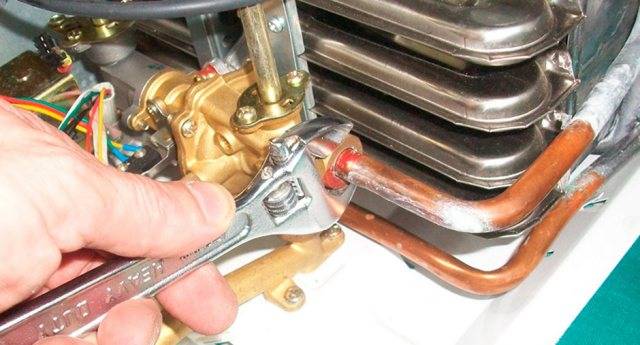

Как выполнить ремонт накидной гайки теплообменника

Одним из наиболее распространенных дефектов газовых колонок Нева практически для всех моделей, остается низкое качество металла теплообменника. По правилам теплообменный контур, по которому движется вода, не должен контактировать с алюминиевыми деталями, например, газовой горелки или блока-регулятора. Любой подобный контакт может стать причиной электрохимической коррозии медных стенок, и тогда ремонт будет просто бесполезен.

Кроме того, не всегда соблюдаются правила заворачивания накидных гаек, которыми теплообменник крепится к регулятору и выводной трубе. С каждым снятием и ремонтом теплообменника гайки вырезают в медной стенке тонкую, едва различимую дорожку. В конечном итоге развальцованный торец и часть медной трубы на десятый раз закручивания просто обламываются.

В этом случае приходится подрезать и выравнивать место поломки, устанавливать новую гайку с наружной резьбой и соединять теплообменник с блок-регулятором обычным гибким шлангом. Любой другой вариант ремонта, как показывает практика, оказывается недолговечным.

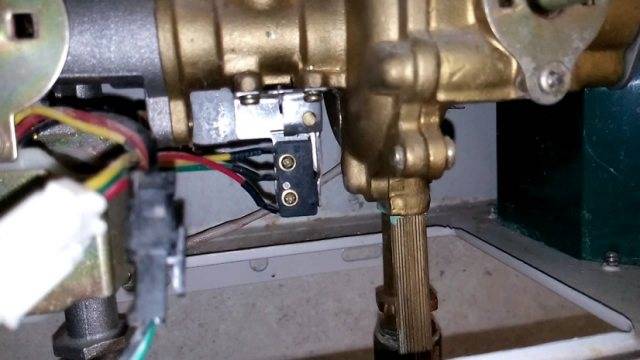

Ремонт микровыключателя в системе запуска газовой колонки

Ситуация, схожая с Оазисом на севших батарейках, случается и с газовой колонкой Нева. При попытке запустить Неву зажигается индикаторное табло, но воспламенения газовой горелки не происходит. Иногда колонку удается включить на 4-5 раз.

В данной ситуации требуется ремонт микровыключателя, по причине преждевременного износа детали или неправильной регулировки узла.

Выключатель располагается рядом с блоком контроля давления воды. При запуске колонки мембрана на блоке выдавливает шток, который разблокирует контакт выключателя. В отличие от Оазиса, все детали блока, в том числе и шток, изготовлены из латуни, поэтому коррозии нет, ремонту и замене подлежит сам микровыключатель.

Для выполнения ремонтных работ необходимо отсоединить разъем, отвернуть два винта М3 и снять корпус выключателя с планки, как на видео

Заменить микрик несложно. Можно купить оригинальную деталь за 400-500 руб. в специализированном салоне или приобрести аналог за 50 руб. в любом магазине радиодеталей. Разницы для ремонта никакой, в обоих случаях продадут деталь из китайского ширпотреба.

Для того чтобы выполнить ремонт, потребуется отпаять две жилы провода с разъемом от ножек выключателя, одеть термоусадочную трубку и припаять к контактам новой детали.

На завершающем этапе ремонта выключатель прикручивают старыми винтами на крепежную планку на блоке. Далее нужно отрегулировать положение корпуса микровыключателя так, чтобы шток при перемещении полностью отпускал контакт. Делается это с помощью крепежных винтов. Один из винтиков выгибается с радиусом, соответственно, вращая его, можно добиться перемещения корпуса выключателя в нужном направлении.

Газовая колонка самопроизвольно отключается

Это датчик температуры, который измеряет температуру газовой колонки во время работы, предотвращая ее перегрев.

На каждой газовой колонке устанавливается датчик температуры, который следит за тем, чтобы колонка не перегрелась, в случае его выхода из строя колонка может самопроизвольно выключаться во время работы. Выглядит это обычно так:

После нормальной работы, в течение какого-то времени, нагреватель «глохнет» минут на 20. По прошествии этого времени его можно включить на такой же промежуток времени. Неисправность, как правило, сезонная и проявляется только летом или зимой при закрытых окнах.

Устройство отключается когда захочет и потом не загорается. Это может произойти при замыкании «на корпус» провода датчика. Проверьте провода, чтобы они были целыми и с хорошей изоляцией.

Для того, чтобы проверить сам датчик на работоспособность, следует снять с него два контакта и закоротить иголкой, скрепкой, кусочком жести. Если газовый прибор включится и заработает – датчик надо менять.

Внимание! Многие хозяева «на первое время» (если не достали датчик) оставляют скрепку и изолируют ее для работы газовой колонки, но, как правило, датчик так и не меняют. Мы не рекомендуем так делать.

Газовая колонка отказывается зажигаться

Оборудование может перестать зажигаться по нескольким причинам.

Устройство газовой колонки

Схема устройства газовой колонки

В современных агрегатах с электронным розжигом в случае отсутствия зажигания газ перестает подаваться – его отсекает клапан. Пользователь узнает об этом посредством соответствующего индикатора. В некоторых ситуациях такая проблема решается путем простой замены батарейки. Этот момент уточните в инструкции. Если же производитель не дает подобных рекомендаций, лучше сразу обратитесь в газовую службу либо сторонний ремонтный сервис.

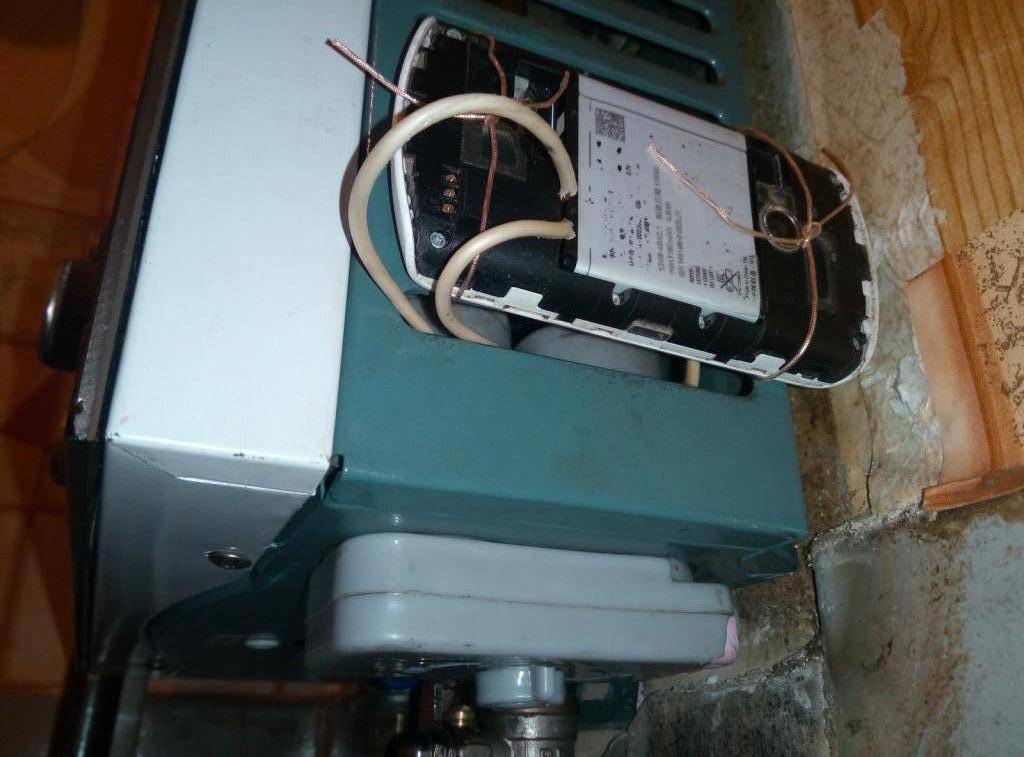

В один прекрасный момент колонка может не зажечьсяБлок батарей для розжига колонки

Колонка не зажжется при отсутствии вентиляционной тяги. Для проверки уровня тяги подносим к решетке вентиляции полоску бумаги. Если листок не меняет своего положения либо же меняет его недостаточно выражено, с тягой явные проблемы. В многоквартирных домах прочисткой вентиляционных колодцев занимаются коммунальщики – обратитесь к ним. Можно сделать это и самостоятельно при помощи металлического ершика, привязанного к подходящей по длине гибкой проволоке (шлангу и т.п.), однако коммунальные службы подобные самовольные действия обычно не одобряют.

Очистка вентиляции

Нередко горелки не срабатывают из-за износа мембраны. Этот элемент конструкции достаточно быстро деформируется, механизм запуска горелки становится менее чувствительным и не срабатывает при включении воды. Даже в дорогих нагревателях мембраны изнашиваются за 5-8 лет – с этим, к сожалению, ничего не поделаешь.

Нередко горелки не срабатывают из-за износа мембраны

Для проверки включите воду на максимум. Если при сильном напоре колонка включилась, проблема определенно в мембране. Замену этого элемента можно выполнить собственными силами.

Для этого сделайте следующее:

открутите гайки крепления с водяного узла (обычно их 2);
открутите крепежные винты, за счет которых водяной узел удерживается в газовом (обычно винтов 3);
рассоедините половинки узла и вы увидите резиновую мембрану. Если она не плоская, а заметно деформированная, замените ее. Для этого купите в специализированном магазине аналогичное изделие. По возможности отдавайте предпочтение мембране из силикона – она прослужит намного дольше своего простого резинового аналога.

Демонтаж колонки

Замена газовой колонки должна быть начата с демонтажа старого прибора. Если осуществить эти работы самостоятельно, то вы сможете сэкономить до 800 руб. Приступать к манипуляциям следует с перекрытия доступа газа к оборудованию. Для этого кран на конце трубы перекрывается. С помощью рожкового или разводного ключа соответствующего размера необходимо открутить фиксирующую гайку шланга.

Иногда встречается способ подвода газа с помощью металлической трубы. Газовая труба довольно редко оказывается повреждена при откручивании шланга. Если же для подведения использовался отрезок металлической трубы, то неприятный исход вполне реален. Это особенно актуально для того случая, когда место соединения год от года окрашивалось краской.

Чрезмерных усилий для снятия слоя прилагать не стоит. Для этого используется растворитель. Газовую трубу необходимо придерживать, раскручивая гайку. Так снижаются шансы повредить коммуникации. После отключения от газовой трубы шланг снимается с места ввода в прибор. Если его недавно меняли, и его состояние удовлетворительное, можно использовать эту часть системы повторно при подключении новой колонки. Когда в надежности шланга есть сомнения, следует приобрести новый. При покупке необходимо выбирать сертифицированное проверенное изделие, что будет обеспечивать безопасность.

Не зажигается газовая колонка – как исправить

В случае если нагреватель не поджигается в первую очередь необходимо установить причину неисправности.

Пошаговая инструкция

В большинстве случаев причиной неисправности могут оказаться следующие обстоятельства.

Отсутствие тяги. Если забита труба отвода отработанных продуктов горения датчик тяги будет срабатывать и не давать поджечь колонку. В таких случаях необходимо прочистить трубу выхода отработанных газов.
Сели батарейки. Если нагреватель с автоматическим поджогом, то причиной неисправности могут быть севшие батарейки, которые немеют достаточно энергии, чтоб произвести поджог. В таком случае достаточно поменять батарейки на новые и поломка будет устранена.
Маленький напор воды. Как известно, все современные колонки оборудованы датчиками напора воды и если поток недостаточно велик нагреватель не включается. Причиной этой неисправности может быть засорение водного фильтра, которые стоит перед входом воды в колонку или сильный налёт в теплообменнике. Устраняется такая неисправность чисткой фильтра или теплообменника в зависимости что засорилось.
Также причиной, не работающей колонки, могут быть засорённые газовые форсунки, забитый нагаром теплообменник, неисправные датчики и т. д. Устраняются такие поломки методом исключения необходимо начать с чистки всех возможных узлов нагревателя и постепенно продвигаться к замене датчиков.

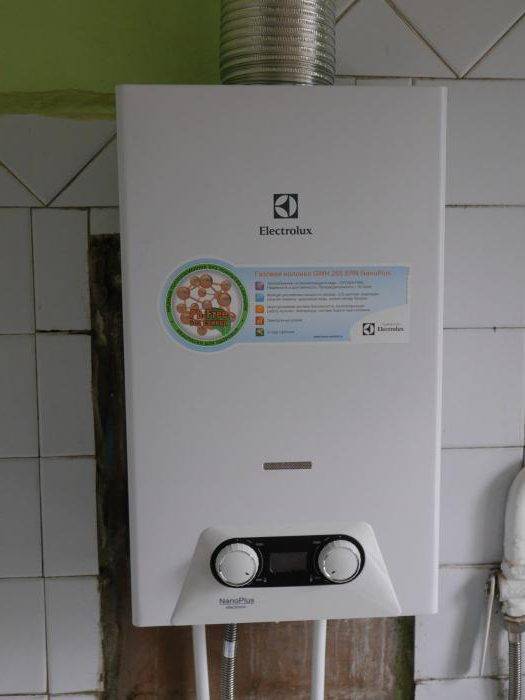

GWH 285 ERN NanoPro — технические характеристики

Описываемая газовая колонка Electrolux, отзывы о которой имеют в большинстве своем положительный характер, обладает рядом преимуществ:

долговечность;
простота контроля и управления;
удобство эксплуатации.

Что касается долговечности, то модель обеспечивается теплообменником, который выполнен по инновационной технологии. Это повышает его устойчивость к разным негативным воздействиям при эксплуатации. Конструкция, по мнению потребителей, отличается еще и простотой контроля, а также управления. Оборудование оснащено панелью с индикацией и дисплеем. С помощью данной интерактивной системы вы сможете следить за температурой, наличием пламени, уровнем зарядки батареи и циркуляцией воды.

Покупатели особенно подчеркивают, что такие газовые колонки Electrolux, характеристики которых представлены в статье и должны быть вами изучены перед приобретением товара. Отличаются удобством эксплуатации, ведь имеют запальные электроды, обеспечивающие плавные тихий розжиг с ионизационным контролем пламени.

Дополнительными преимуществами владельцы газовых колонок, которые уже успели насладиться их качеством, считают:

наличие защитного термостата, датчика тяги, гидравлического предохранительного клапана;
функцию регулировки мощности нагрева;
интеллектуальное управление;
европейские технологии дымоудаления;
универсальный диаметр дымохода.

Разборка оборудования

Перед тем как приступать к разборке оборудования, вам необходимо сделать три вещи:

перекрыть подачу воды,
перекрыть подачу газа,
снять колонку со стены.

Первые две операции делаются с помощью запорных кранов, установленных на соответствующих трубах. Что касается снятия со стены, то тут возможно варианты. Если вам нужно просто произвести профилактический осмотр внутренностей устройства, то колонку можно оставить на месте. Если же требуются какие-то ремонтные работы или чистка, то устройство лучше снять. Как правило, оно фиксируется на стене с помощью специальных элементов и крепежей. Для снятия вам понадобится только отвертка.

Перед тем как убрать колонку с законного места, обязательно отсоедините ее от всех коммуникаций. Сначала откройте «горячий» кран на ближайшей точке водоразбора и спустите оставшуюся в теплообменнике воду. Затем закройте этот смеситель. Отсоедините водопроводные трубы, затем газовую. Не забудьте и про дымоходную трубу.

Идем дальше. Разборку осуществляется в несколько этапов.

Снятие ручек. Речь идет о регуляторах, которые расположены на главной панели устройства. Они установлены по тому же принципу, что и ручки на обычной плите. Снять их можно, либо просто потянув на себя, либо поддев длинной плоской отверткой и, опять же, потянув.
Снятие кожуха. Передняя панель обычно закреплена с помощью винтов. Их расположение зависит от конкретной модели колонки — они могут быть сверху и снизу, или же на задней панели. В любом случае, их нужно найти и выкрутить. После этого вы можете снять лицевую панель. Иногда она дополнительно закреплена с помощью зацепов. В этом случае крышку нужно немного приподнять и только потом тянуть на себя. Резких движений не делайте, поскольку к панели управления от внутренних элементов колонки крепятся провода. Их нужно отсоединить и только потом окончательно убрать кожух.
Снятие теплообменника. Как правило, он крепится к вытяжному шкафу и к газовой горелке с помощью винтов. Их нужно выкрутить и вытащить, а затем вынуть и сам элемент, стараясь не повредить провода и контакты. Подробное описание снятия теплообменника вы можете посмотреть на видео:

Для всех этих операций вам понадобится лишь набор отверток. Будьте внимательны: все вытащенные винты складывайте в какую-нибудь емкость, чтобы впоследствии они не потерялись. Когда дело дойдет до снятия теплообменника, рекомендуем фотографировать расположение элементов конструкции перед каждым последующим действием. Так вы сможете впоследствии без труда восстановить их изначальную позицию и все правильно подключить.

После того как оборудование полностью разобрано, можно приступать к профилактическим или ремонтным процедурам.

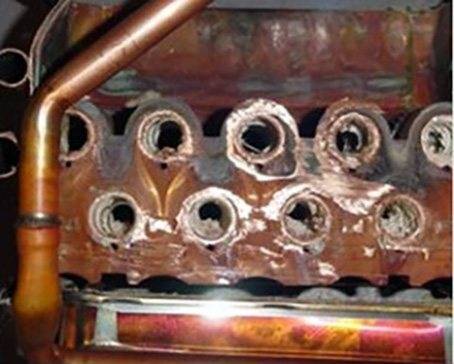

Теплообменник забился накипью

С нашим качеством воды теплообменники в газовых колонках забиваются накипью довольно быстро и очень даже сильно, что снижает их теплопроводимость и увеличивает потребление газа.

Самый долгий, по времени, процесс – очистка главной трубки (радиатора) от отложений возникающих при нагреве водопроводной воды. Если вы крутите ручку газа до конца, а выходящая вода еле теплая, то это говорит о засорении теплообменника обычной накипью, которая плохо передает тепло.

Это происходит довольно часто в случае, если газовая колонка без автоподжига (с запальником). Также накипь образуется если вы выставили слишком большую температуру нагрева воды. Агрегат перегревается, трубка (радиатор) раскаляется до 80-850, что и способствует быстрому (немногим более часа) возникновению накипи. Не лучше ли просто вовремя выключить колонку? Тогда и проблем не будет, ведь для всех процессов мытья и стирки достаточно 40-600.

Перед началом работ с теплообменником проверьте входной кран или клапан. Может вся причина в их засорении. Но если они исправны, необходимо избавиться от отложений в трубке.

Есть два способа решения вопроса с накипью. Мы рассмотрим оба варианта.

Автоматический

Система очистки Cillit KalkEx довольно хорошо справляется со своей рабой. С ее помощью можно быстро очистить любые котлы от накипи. К сожалению, она не очень доступна для обычных пользователей газовыми колонками.

Это дорогой метод с помощью специального устройства (Cillit KalkEx) и набора специальных препаратов для промыва. Вашу колонку даже не надо снимать со стенки. Просто необходимо отсоединить водные шланги для воды (вход/выход).

Устройство для очистки подключают к колонке, и он методом замкнутого цикла (по кругу) прогоняет подогретые реагенты. Накипь под их действием разлагается, вымывается и сливается.

Ручной

Дешевый, но долгий и трудоемкий процесс. Для его осуществления необходимо разобрать водонагреватель почти полностью и после этого промыть его вручную.

В этом нам помогут следующие материалы и инструменты:

ключи рожковые (набор);
отвертки (крестообразная и обычная);
прокладки паронитовые (комплект);
шланг резиновый;
уксусная эссенция или средство антинакипин.

Разборка газового аппарата

Для снятия теплообменника следует действовать в таком порядке:

вначале перекрываем доступ холодной воды;
затем убираем внешние элементы, препятствующие разборке (ручки переключателей, регуляторов);
снимаем кожух, а для этого откручиваем винты, расположенные на задней стенке агрегата, приподнимаем и удаляем крышку;
открываем «горячий» кран;
откручиваем от теплообменника трубку подачи и отодвигаем;

Промывка системы

После полного схода воды надеваем шланг на трубку теплообменника и поднимаем его выше уровня колонки. В шланг, потихоньку, вливаем приготовленный нами раствор и оставляем колонку на 4-6 часов.

Далее нужно немного приоткрыть кран подачи воды и наблюдать за водой, которая будет выходить из колонки, если вы увидели много накипи, то значит наша работа прошла не зря — мы от нее избавились. Если же накипи в выходящей воде нет, то повторяем весь процесс заново.

Источники опасности

Их, собственно, всего два.

Дело в том, что самостоятельные работы, связанные с вскрытием газопровода, неизбежно приведут к утечке газа.

При определенной концентрации природного газа или пропано-бутановой смеси в воздухе он станет непригодным для дыхания.
Задолго до этого газо-воздушная смесь станет взрывоопасной. Малейшая искра при включении электроприбора, срабатывании любого реле (например, термостата конвектора) или щелчке выключателя освещения приведет именно к тем последствиям, от которых мы пытались предостеречь читателя в первом разделе статьи.

Правила, которые помогут избежать негативных последствий, довольно очевидны.

Все работы проводятся при открытых настежь окнах во всей квартире или доме. Да-да, независимо от времени года. Не бойтесь, что любимый кактус замерзнет: если все пройдет нормально, вынужденное проветривание будет длиться не более 10 минут.
Помещение должно быть полностью обесточено. С чем связана инструкция — думается, понятно из предыдущего разъяснения. Отнеситесь к ней серьезно: как уже упоминалось, цена ошибки может быть самой высокой.

Приступаем к работе

Инструменты

Что следует подготовить прежде, чем вскрывать газопровод?

Пара газовых ключей нами уже упоминалась. Именно пара — потому, что в большинстве квартир старого фонда подводка к плите выполнена жесткими трубами; чтобы отвернуть контргайку и муфту, нужно удерживать сгон в неподвижном положении, не позволяя ему проворачивать вентиль.
Для герметизации резьбы на газу может использоваться лента ФУМ или синтетическая нить с герметиком Тангит Унилок. Лен с краской тоже подходит, однако краска наносится на резьбу и подмотку сравнительно долго, а в нашем случае счет будет идти на секунды.
При ремонте крана может быть использована специальная графитовая смазка для газовых кранов или обычный солидол. Графитовая основа более практична: она сохраняет свои свойства дольше.
Кроме того, при ремонте вентиля понадобятся заглушка размером 1/2 дюйма с внутренней резьбой и плоская отвертка.

Ревизия

Итак, что делать если с газового крана пахнет газом и его замена не входит в ваши планы?

Перекрываем вентиль, повернув его рукоятку перпендикулярно трубе.
Фиксируем одним из газовых ключей сгон после вентиля и в дальнейшем удерживаем его в неподвижном положении.
Вторым ключом сгоняем на длинную резьбу сгона контргайку и муфту.
Частично отворачиваем вентиль ключом — до того момента, когда он начнет вращаться от руки.
Полностью откручиваем вентиль и тут же наживляем на резьбу заглушку. Не бойтесь, что вам помешает избыточное давление: оно лишь на 3 — 5% выше атмосферного.
Подматываем резьбу под заглушкой и от руки закручиваем ее до конца.
Откручиваем вентиль от сгона.

Выкручиваем пробку с пазом под отвертку на тыльной стороне вентиля и вынимаем скрытую под ней пружину; затем выталкиваем из корпуса коническую пробку.
Очищаем корпус и пробку от остатков старой смазки и густым слоем наносим новую.
Собираем вентиль в обратном порядке.
Ставим его вместо заглушки, не забыв заменить подмотку резьбы.
Вкручиваем сгон и, подмотав заново резьбы, сгоняем в рабочее положение муфту и контргайку.

Замена

Что делать если пропускает газовый кран на кухне и вы хотите заменить его на новый?

Если новый вентиль той же длины, что и старый, действия полностью аналогичны описанным выше — с той разницей, что манипуляции с заглушкой по понятным причинам делаются ненужными.

Как поменять газовый кран в квартире, если его длина не соответствует длине старого?

Сгон с муфтой и контргайкой выкидывается.
Короткая резьба после сгона снабжается коротким удлинителем с внутренней и наружной резьбой. Он позволит накидной гайке прижимать прокладку к ровному и широкому краю удлинителя, а не к зазубренному торцу трубы.

Особый случай

Как поменять кран на газовом баллоне, если его не удается стронуть обычным ключом? Нагрейте вентиль строительным феном — и его расширение сделает усилие, необходимое для откручивания, вполне посильным.

Можно ли пользоваться газовой колонкой, если она течет

Газовое оборудование допускается к эксплуатации только в полностью исправном состоянии. Если вы обнаружили капающую воду, пользоваться устройством категорически запрещено, до полного устранения неисправностей. Если пренебречь этим правилом, последствия могут быть катастрофическими. Вода, которая будет просачиваться, может залить горелку. Газ будет поступать в камеру, но при этом не сгорать. Это в лучшем случае может привести к отравлению газом всех находящихся в помещении. Если при этом кто-нибудь разведет огонь (достаточно даже просто включить свет в комнате), это приведет к взрыву. Конечно, на большинстве колонок установлена система безопасности и контроля, однако никто не может быть застрахован от того, что она выйдет из строя в самый неподходящий момент

Здесь, как нигде, желательно лишний раз соблюдать осторожность

Меры предосторожности

Если причина протечки менее серьезная (например, износилась прокладка или резьба), газовую колонку также запрещено включать. Вода будет воздействовать на различные элементы конструкции. Не все из них являются влагостойкими.

Как следствие, на внутренних частях колонки начнет образовываться коррозия и гниль: они быстро придут в негодность. При этом владельцу придется заменять уже не один элемент, а несколько. Это повышает общую стоимость ремонта. Если протечка была сильно запущена, водонагреватель, скорее всего, придется менять полностью. Без помощи специалистов здесь не обойтись.

При возникновении течи из-за сбоев в работе водяного узла, модели с автоматическим запуском просто «откажутся» работать. Если при этом пытаться разжечь устройство самостоятельно, оно быстро выйдет из строя.

Неисправность водяного узла

Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.

Поломку водяного блока можно определить по внешним признакам.

Если вы открыли подачу воды, а шток, прижимающий пластину выключателя, остался неподвижным (на рисунке показан синей стрелкой) – это значит, что повреждена мембрана, расположенная внутри главной составляющей водного узла — “лягушки”.
Заклинивание штока может быть по причине его прикипания.
Возможна протечка в месте, где соединяются между собой газовый и водный узел, или просачивание жидкости из-под вентиля регулировки (показано красными стрелками).

Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию. Сделать это можно следующим способом:

после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
таким же образом отсоединяются провода (д), идущие к выключателю;
с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
после вывинчивания крепежа, весь узел легко вынимается из аппарата.

Далее потребуется разобрать сам газово-водяной модуль.

После извлечения устройства, требуется отделить водяной узел. Чтобы это сделать, открутите 2 винта (указаны стрелками). Вывинчивать их полностью не обязательно. Они с помощью прижима закрепляют “лягушку” в газовом узле. Крепление “лягушки” к последнему в разных моделях может отличаться, как например, в газовой колонке Нева 3208.
Так выглядит газовый модуль с отсоединенным водяным.
Далее потребуется разборка самой “лягушки” посредством откручивания 6-ти винтов. Они могут прикипеть и туго выкручиваться или вообще “слизаться” отверткой, если приложить большое усилие. Чтобы этого не произошло, можно предварительно капнуть на них специальной жидкостью WD-40, после чего они легко выкрутятся, и ни один из них не сломается.
После удачного откручивания винтов, модуль раскрывается на две половины, и вы увидите резиновую мембрану.
Мембрану необходимо тщательно осмотреть, и при обнаружении того, что она сильно растянулась, или на ней есть порывы, ее требуется поменять на новую.
Чтобы добраться до тарелки с пружиной, необходимо снять мембрану. Если она целая, необходимо это делать аккуратно, чтобы не повредить колечко, которым она одевается на патрубок (указано красной стрелкой на рисунке выше).
После снятия мембраны вы увидите тарелку с пружиной.
Чтобы вы лишний раз не разбирали агрегат, проведите осмотр сальника

Для этого осторожно извлеките тарелку со штоком.
Достаньте пружину, и вы увидите пробку с пропилом для отвертки. Под ней находится уплотнительное кольцо

Пробку необходимо время от времени выкручивать для смазки и замены резинового сальника.
Предварительно приобретя ремкомплект для “лягушки”, поменяйте вышедшие из строя сальник и мембрану. Когда будете устанавливать сальник обратно, не забудьте его смазать силиконовой смазкой, а также смажьте место его расположения.
Сборка водяного блока газовой колонки происходит в обратном порядке. Пробку необходимо затянуть так, чтобы шток проходил через нее без особых усилий. Когда вы полностью соберете “лягушку”, ремонт водяного блока можно считать оконченным.

Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.

Когда производится ремонт китайской газовой колонки, всегда удивляет размер водяного узла. Он достаточно небольшой по величине, и чтобы разобрать “лягушку”, потребуется открутить всего 4 винта.

Ремонт газовой колонки Бош

Водогрейные газовые аппараты, производства компании Бош отличаются компактными размерами и огромной насыщенностью автоматики. Чем больше в конструкции узлов и механизмов, тем больше вероятность поломки.

Для бошевских систем нагрева воды WR10 характерны два типа поломок – произвольное выключение после удачного старта и подтекание сальников из-за высокой жесткости воды.

Произвольное выключение может происходить по трем причинам:

Падение тяги в дымоходе;
Загрязнение электрода-запальника, вследствие чего автоматика не распознает очень маленький ток ионизации и выключает подачу газа. Ремонт сводится к обычной прочистке электродов;
Срабатывание датчика перегрева теплообменника.

Последний случай наиболее актуальный. Датчик перегрева представляет собой биметаллическую пластину с контактами. При достижении определенной температуры пластина изгибается и размыкает контакты.

Предварительно для восстановления необходимо проверить работу датчика, например, закоротить контакты напрямую скрепкой или медной проволокой. Если газовая колонка продолжает работу в нормальном режиме, то нужно купить и заменить датчик. Сильный перегрев означает, что потребуется выполнить регулировку и проверку регулятора расхода газа.

Газовая колонка плохо греет воду

Причин этому может быть несколько. Например, выбрано газовое оборудование малой мощности, которое не справляется с поставленными задачами. Для уточнения можно ознакомиться с паспортом на устройство и изучить его технические характеристики.

Также вода может плохо нагреваться из-за засора колонки. Признаком засора является изменяемый цвет пламени и возникновение сажи под устройством в процессе его эксплуатации. Плохой нагрев воды также может быть из-за маленького давления газа в системе.

Для устранения таких неисправностей следует:

отрегулировать кран подачи горячей воды;
очистить колонку от засора своими руками или вызвать специалистов;
при маленьком давлении газа следует вызвать газовую службу.

Протечка труб

Если с колонки стала капать вода, возможно причина в том, что образовались свищи на медных трубах. Для того чтобы найти место протечки нужно внимательно осмотреть теплообменник при выключенной воде. Некоторые свищи найти легко, будет видно, как из этих мест выходит вода. Мелкие отверстия можно увидеть по зелёным пятнам и ржавчине вокруг.

Устранить протечку можно тремя способами:

Поставить хомут с резиновой прокладкой. Если место позволяет, и труба не прилегает плотно к кожуху, самым простым, быстрым и эффективным будет установить металлический хомут с резиновой прокладкой. Несмотря на простоту этот метод позволяет устранить протечку, при этом не повредив конструкцию.
Запаять свищ. Предварительно зачистив и обезжирив, место протечки покрывают флюсом. После этого с помощью мощного паяльника или горелки с газовым баллоном свищ паяют. При этом надо достичь того, чтобы припой покрыл нужный участок трубы слоем в 1-2 мм.
Если несколько отверстий находится рядом, эффективно будет припаять кусок медной пластины. Не рекомендуется паять дешевые китайские теплообменники. Обычно они окрашены сверху краской, чтобы скрыть неравномерный цвет меди с примесями. В таких колонках трубы слишком тонкие и будут прогорать во время пайки.

Использовать холодную сварку

При этом важно внимательно посмотреть инструкцию и убедиться в том, что она выдерживает высокие температуры. Кусок холодной сварки вытаскивается из упаковки и разминается руками в перчатках до начала затвердевания

После этого он прикладывается к трубе и разглаживается до полного отвердевания.

Также течь может образоваться вследствие того, что износились прокладки. Если вода вытекает из мест соединений труб, следует просто заменить там прокладки на новые.
