Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.

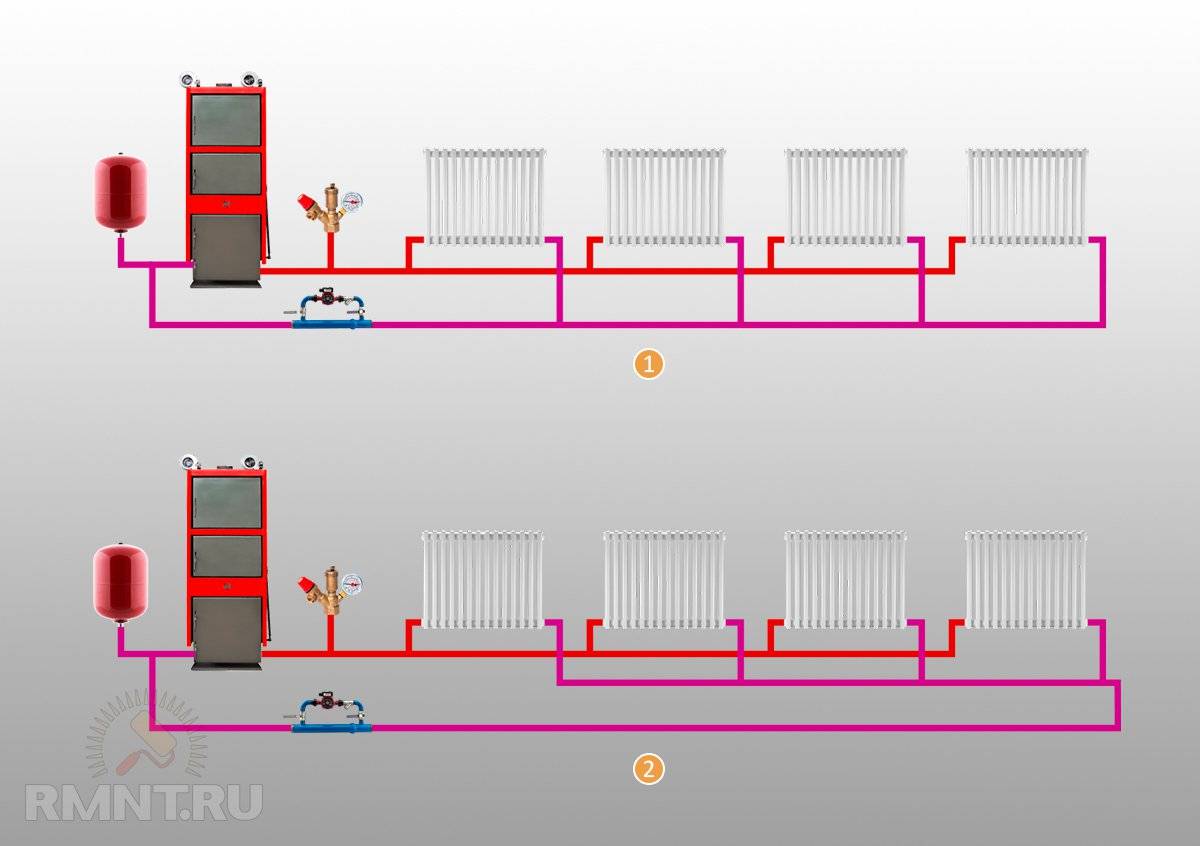

Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

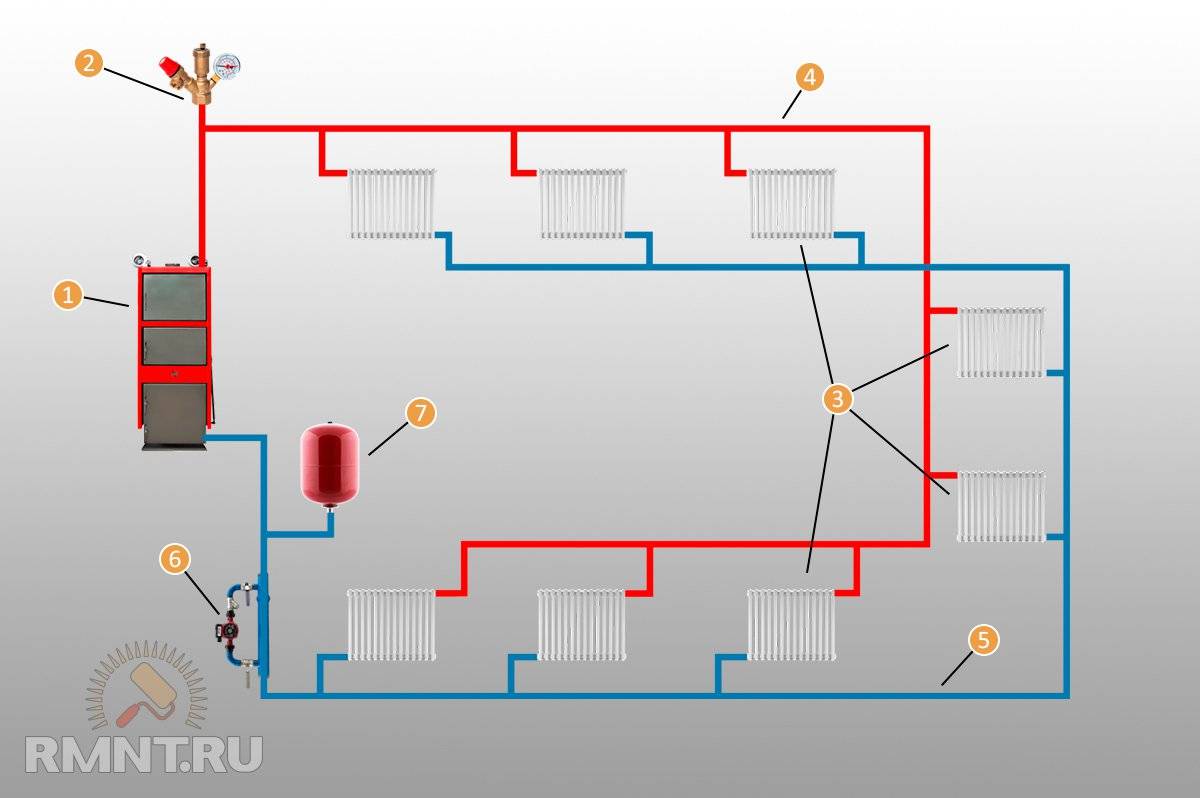

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Двухтрубный контур
Подключение по двухтрубному варианту позволит избежать недостатков отрубной системы.
Отопление, построенное по двухтрубной схеме с принудительной циркуляцией теплоносителя, равномерно распределяет тепло по всей площади помещения.
Радиаторы подключаются параллельно друг-другу. Каждый прибор подключён к прямой и обратной веткам системы.
На радиаторы монтируют воздухоотводчик и запорный кран (установка на батарею отопления) на подачу теплоносителя, что позволит регулировать степень нагрева прибора.
На обратную ветку запорная арматура не устанавливается. Главный недостаток схемы – расход материалов. Для монтажа необходимо двойное количество труб.
Выбор теплоносителя
Антифриз в системе отопления защищает внутреннюю поверхность радиаторов
В качестве теплоносителя выбирают воду или специальный антифриз. Первый вариант менее затратный. Заполнение труб и радиаторов происходит через кран от водопровода. Вода в качестве теплоносителя оправдана в населённых пунктах с постоянной подачей энергоносителя (газа, электроэнергии). Если перебои частые и продолжительные — от воды отказываются. В случае отключения на длительный срок в морозы она замерзнет. Лёд разрушит трубопроводы, радиаторы.
Не заливают воду в систему отопления дач, которые посещают нечасто. Помимо прекращения подачи энергоносителей котёл может перестать греть воду по другим причинам. Если своевременно не перезапустить отопление, аварии неизбежны.
Антифриз дорог, но не замерзает на морозе, минимальная температура указана на упаковке. Даже если антифриз охладить сильнее, он превращается в подобие рыхлого снега, что не приведёт к разрушению радиаторов и котла. Концентраты разбавляют водой в пропорциях согласно инструкции производителя.
При заполнении системы незамерзающими жидкостями используют специальные нагнетательные насосы. Это недостаток — устройство желательно иметь в личном пользовании. Вызывать мастера для заправки 200 – 300 гр. испарившейся или вытекшей жидкости материально затратно.
В рецепт антифриза входят антикоррозийные добавки, что сохранит внутреннюю поверхность труб, радиаторов, теплообменника котла.
Варианты монтажа контура
Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.
Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.
Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:
- Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
- Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Виды водяного отопления частного двухэтажного дома своими руками со схемами
Самые популярные и подходящие варианты отопительных систем с использованием воды – это с принудительной и естественной циркуляцией. Второй вариант не требует постоянного подключения к сети, практичен, так как перебои в подачи электроэнергии никак на наго не влияют. Выполняя монтаж такой системы, необходимо использовать трубы, имеющие внушительный диаметр, и устанавливать их под наклоном.
Вариант схемы отопления частного дома с естественной циркуляцией
Схема с естественным поступлением носителя тепла более приемлема для одного этажа, в двухэтажных постройках применяют метод принудительной подачи воды. Для него следует монтировать котел, бак расширительный, коллектор, прибор отопления и систему труб. Циркуляция происходит за счет работы насоса, а для нагрева используется разнообразное топливо. Может питаться и от электроэнергии для осуществления обогрева дома.
Возможная схема
Разберем, почему предпочтение отдают принудительной системе.
Естественный вариант поступления носителя тепла
Схема для двух этажей мало чем отличается от варианта с одним этажом. Она достаточно распространена и оправдывает свою популярность.
Расширительный бачок совсем необязательно монтировать на чердаке, однако, оставить его сверху, на втором этаже. Таким образом будет обеспечиваться сток носителя тепла. Поступая сверху в батареи, тепло будет распределяться равномерно по площади всего дома. Следует соблюдать наклон труб в 3-5 градусов для постоянного стока жидкости.
Расширительный бачок находится на втором этаже
Подающие трубы могут располагаться под потолком или подоконниками. Такая система обогрева здания имеет ряд достоинств:
- нет надобности в постоянном подключении к сети;
- работает без перебоев;
- легкость в использовании;
- нет шума в процессе эксплуатации.
Как можно скрыть большие трубы
Минусов в таком варианте намного больше, поэтому владельцы домиков в два этажа предпочитают схему отопления с принудительной циркуляцией двухэтажного дома. Недостатки естественного поступления воды по кругу:
- сложный и длительный монтаж;
- нет возможности обогревать площадь свыше 130 кв. м;
- малая производительность;
- из-за большой разницы температур между подачей и обраткой повреждается котел;
- внутренняя коррозия из-за кислорода;
- постоянная надобность отслеживать состояние труб и невозможность применять антифриз;
- затратность установки.
Самостоятельный монтаж такой отопительной системы очень сложен, поэтому владельцы построек предпочитают принудительную систему, которую можно установить самостоятельно без затрат больших усилий.
Однотрубный контур с циркуляционным насосом – просто сделать, но далек от совершенства
При однотрубной схеме разводки с включением в контур циркуляционного насоса (все обогреватели на этаже подключены к одной коммуникации) по ней подводится горячий теплоноситель и в нее же сбрасывается остывшая жидкость. Благодаря высокой скорости циркуляции при небольшой протяженности лежака температурная разница между первым от стояка радиатором и крайней батареей незначительная. Но при большой длине контура разница становится заметна.
Однотрубная разводка может функционировать как открытая система, так и с использованием мембранного расширительного бака. Если это усовершенствованная система, обычно оставляют атмосферный компенсационный резервуар. Когда же контур делают с нуля, устанавливают закрытый бак мембранного типа.
Однотрубная система отопления подойдет только для небольших помещений
Преимуществом такого контура является возможность его временной эксплуатации без участия циркуляционного насоса (при отключении электричества), хотя и с меньшей эффективностью. Для того чтобы отопление могло работать в двух режимах, насос устанавливают в байпас – специальную трубную обводную петлю с системой клапанов и запорных кранов. Циркуляционный насос ставится на более тонкую трубу, огибающую основную магистраль. Когда нагнетающее теплоноситель устройство работает, жидкость движется обходным путем, при этом кран на центральной трубе перекрыт. Если нет электричества, кран на байпасе перекрывают, но открывают на основной магистрали и теплоноситель начинает циркулировать естественно.
Однотрубная схема отопления 2-этажного частного дома эффективна только при небольшой площади этажей. В таких ситуациях есть смысл делать разводку одним трубопроводом – выходит экономнее по затратам материалов (труб, фитингов) и намного быстрее. Если же квадратура этажей значительная, придется потратиться на трубы и сделать самую эффективную разводку с помощью двух тепловых коммуникаций.
Схема отопления двухэтажного дома — пример схемы отопления
Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их
Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом
Также прочитайте про систему отопления – “Ленинградка”.
Схема отопления двухэтажного дома
Стандартная разводка отопительных элементов в 2-х этажном доме
Образец разводки отопительных элементов
Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.
Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.
На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.
На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.
Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.
Пример размещения бака в доме
Размещение бака: снизу или сверху
Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.
- Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
- Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.
Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.
Система отопления с одной или двумя трубами
Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.
Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.
Принцип работы самотечной системы отопления частного дома
Любая система отопления, предполагающая использование теплоносителя, работает за счет его нагревания и последующего остывания. Так тепло, получаемое от сжигания топлива в котле, раздается по всему зданию. Теплоноситель, имеющий высокую температуру, поступает по трубам в радиаторы. Остывая в них, он возвращается в котел, чтобы снова нагреваться. А тепло, исходящее от поверхности радиаторов, обогревает помещения.
Существует две основных разновидности таких систем – с естественной циркуляцией теплоносителя, и с принудительной.
Схема системы отопления с принудительной циркуляцией
Схема отопления с естественной циркуляцией
Движение в системе с естественной циркуляцией осуществляется лишь за счет разницы в весе холодной и горячей воды. Основные преимущества очевидны:
- самотечное отопление частного дома может быть совершенно автономным и независимым от наличия инженерных коммуникаций;
- устройство естественной циркуляции отопления несложно выполнить своими руками;
- правильное отопление с естественной циркуляцией эффективно, экономично и безопасно.
Как же работает самотечное отопление частного дома без насоса? Секрет в том, что вес воды (как и любой жидкости) понижается с повышением температуры. Жидкость увеличивается в объеме, а плотность уменьшается. При температуре, близкой к кипению, вода насыщается воздухом и становится легче.
Зависимость веса кубометра воды от температуры
И как же это сделать? Один кубометр воды при температуре 90°С весит 965 килограмм, а при 80°С – 971 килограмм. Если же снизить температуру с 90°С до 70°С, то куб станет на 12 килограмм тяжелее. На этом явлении и основан принцип работы самотечной системы отопления. Из котла нагретый теплоноситель поступает в разгонный коллектор под давлением поступающей в котел холодной воды, имеющей больший вес (это происходит, так как система практически замкнутая).
Уже на выходе из коллектора, вода теряет несколько градусов, а после прохода через радиаторы она остывает еще сильнее. В результате в дальних от котла стояках вода давят вниз сильнее, так как она в них холоднее. Соответственно скорость движения ее может быть больше.
Поступая под действием гравитации в котел, холодная вода вытесняет горячую, имеющую меньший вес, обратно в систему отопления. Такое движение происходит циклично. В замкнутой системе отопления естественная циркуляция будет продолжаться до тех пор, пока котел нагревает воду до нужной температуры.
Классификация теплоснабжающих систем
В коттеджах, домах и просто одноэтажных зданиях устанавливают автономные системы отопления или те, которые зависят от внешних источников питания. Первые будут функционировать на сжиженном газе, на дизельном и твердом топливе. Вторые требуют подключения к электрической сети или магистрального газопровода. Еще одним отличием между вариантами теплового снабжения заключается в том, что человеку требуется участвовать в работе оборудования.
Системы с управлением, которое автоматизировано, не требуют постоянного присмотра или ручных настроек. Поддержание требуемой температуры внутри дома обеспечивается работой термодатчиков и термостатами. Такие приборы помогают регулярно контролировать изменение показателей температуры, а это дает отопительной системе учесть все факторы, которые будут оказывать непосредственное влияние на температуру внутри помещения – тепло от солнца, излучения других бытовых устройств, нагревание от осветительной лампы и прочее.
В классификации систем отопления следует принимать во внимание следующие признаки:
- Тип теплоносителя – воздух, пар, вода, комбинированный.
- Вид топлива – электричество, газ, дрова, торф, пеллеты или уголь.
- Способ движения теплового носителя – естественная и принудительная циркуляция.
- Ход передвижения теплового носителя – тупиковый и попутный.
- Способ подключения котла – двухтрубная и однотрубная система.
- Схема разводки – горизонтальное или вертикальное расположение разводящей линии, верхнее или нижнее прокладывание, комбинированный метод.
В зданиях в большим количеством квартир чаще всего используют вертикальную схему разводки, а в одноэтажных домиках чаще всего горизонтальная. Комбинированный способ подачи тепла используется преимущественно в новостройках.
Какой схеме разводки стоит отдавать предпочтение?
Выбор схемы зависит непосредственно от характера жилья, в котором планируется обустройство отопления
Особое внимание необходимо уделять типу чердака и наличию подвальных помещений
План по реализации водяного отопление дома в несколько этажей разрабатывается с учетом места расположения обогревательного агрегата. Лишь после определения зоны для его монтажа можно приступать к расчетам выгодного размещения прочих элементов: труб для подводки и отвода теплоносителя, стояков, радиаторов.
Обычно радиаторы располагают непосредственно под оконными проемами. Только в таком случае можно избежать запотевания стекол за счет обогрева внутренней поверхности оконных рам.
В процессе разработки проекта по отоплению дома стоит постараться минимизировать количество изгибов и продолжительных участков трубопровода. В противном случае может происходить замедление циркуляции теплоносителя, что ухудшит показатели эффективности работы системы. Лучше, чтобы выбранная схема предполагала размещение отопительного котла ниже горизонтального центра радиаторов.
От того, какая именно разводка будет выбрана для отопления жилья, будет зависеть не только расход труб, но также скорость и объемы выполняемых работ. Выбор отразится на эффективности отопления всего строения и возможности качественного обогрева отдельных помещений. В значительной мере возможность реализации того или иного проекта зависит от потребностей владельца дома и количества доступных средств.
При крайне ограниченном бюджете предпочтение стоит отдавать монтажу однотрубного отопления. Если же есть возможность сильно не экономить, то рекомендуется монтаж двухтрубной системы, которая позволит жильцам частного дома ощущать себя наиболее комфортно в самые лютые морозы.
Описание системы
В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления с попутным движением теплоносителя. Такое название полностью отражает суть и принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы с обратным движением теплоносителя, которая знакома практически всем.
Представим радиаторную сеть, развёрнутую в прямой ряд. При классической схеме тепловой узел расположен в начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего и возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление в петле его подключения.
1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке; 2 — схема подключения Петля Тихельмана с попутным подключением
Если же мы ряд радиаторов свернём в кольцо, то оба его края будут примыкать к тепловому узлу. В этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно в котельную, а продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла и заканчивается на крайнем радиаторе, в свою очередь возвратный трубопровод берет свое начало от первого радиатора и направляется в котельную. Этот же принцип может быть реализован, даже если радиаторы расположены в пространстве линейно, просто от места врезки крайнего радиатора в обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.
Петля Тихельмана с размещением радиаторов по периметру здания. От каждого радиатора общая длина труб подачи и обратки примерно одинакова. 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — труба подачи; 5 — труба обратки; 6 — циркуляционный насос; 7 — расширительный бак
Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего и возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается в балансировке.
Двухтрубная система отопления в двухэтажном доме
Двухтрубная схема отопления выделяется присутствием двух магистралей. Нагретая вода движется из котла по одной магистрали – подачи. А остывшая вода входит в котёл по другой магистрали – обратке.
Двухтрубная схема имеет увеличенное количество углов и поворотов. В ней сложнее организовать самотёк теплоносителя. Часто – приходится встраивать в циркуляционный насос.
Главное преимущество двухтрубной системы – равномерное отопление всех комнат. Недостаток – снижение гравитационного давления и сложность естественной циркуляции жидкости в трубах.
Фото 2. Двухтрубная система отопления имеет две магистрали, большее количество углов и поворотов.
Для непосредственного самотёка в двухтрубной схеме необходима большая температура нагрева воды. Поэтому в зависимости от её величины, самотёк может быть более или менее эффективным. Для движения теплоносителя в магистраль врезают насос по параллельной схеме. Так, чтобы он не создавал преграду и давал возможность самотёка.
