Схема подключения теплого пола: основные правила

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта. Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом


Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит следующая статья, с которой мы рекомендуем ознакомиться.

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Расход трубы теплого пола в зависимости от шага петли

Шаг, ммРасход трубы на 1 м², м.п.
10010
1506,7
2005
2504
3003,4

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

Как происходит укладка труб

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Как правильно выбрать электрический теплый пол

Полы из которых выбирают:

Греющий кабель

Нагревательный элемент или металлический провод, через который пропускают электрический ток, нагревает материалы отделки напольной поверхности, тепло поступает в воздушное пространство помещения. К экономичным системам электрического теплого пола можно отнести резистивный нагревательный кабель со змеевидной укладкой. Застройщик может выбрать самое оптимальное расстояние между нагревательными элементами, если нужно обогреть холодное помещение, использовать такой пол в качестве основного теплового источника. Но этот способ трудоемкий из-за укладки бетонной стяжки.

Характерные особенности продукта – это высокая степень удельного тепловыделения, сохранение технических характеристик на время всей эксплуатации. Такой тип хорошо подходит для основного обогрева помещения, а не для дополнительного подогрева пола. Нагрев кабеля в стяжке происходит за 2-3 часа, но и потом стяжка так же долго остается теплой. Толщина кабеля около 6 мм.

Нагревательные маты

Очень просто укладывать нагревательный мат. В этом устройстве проводник прикреплен змейкой с определенным шагом к сетке из полимера. Монтаж возможен под напольное покрытие из керамики, керамогранита и натурального камня. Нагревающий мат режут на фрагменты без нарушения целостности проводника. Для обустройства не нужна стяжка, выполняют под финишную отделку напольного покрытия, устанавливают между слоями клеящего вещества.

Система данного вида стоит дорого, но она не подходит для основного источника тепла. Идеально подойдет для подогрева холодной плитки в ванной, на кухне, в прихожей или в качестве дополнительного подогрева холодного помещения. Разогревается примерна за 30 минут. Толщина кабеля 3-4 мм.

Инфракрасные теплые полы

Примером инфракрасного принципа обогрева служат пленочные и стержневые теплые полы.

Универсальные инфракрасные полы. Пленочная конструкция побеждает по популярности у трубчатых инфракрасных полов. Нагрев идет не воздушный, а предметов, которые отдают свое тепло в пространство. Выигрывает своей невысокой ценой и скоростью нагрева. Из минусов: не такой надежный, как кабельный, срок службы всего до 7 лет.

Монтаж ни чем не легче, чем монтаж нагревательного мата. Придется вручную соединять клеммы, укладывать в правильном порядке листы. Но если больше нет вариантов подогрева, и предчистовое покрытие уже уложено, то вполне подойдет и такой тип.

Часто пишут, что пленочный теплый пол самый лучший среди конкурентов. Но это не так. Если разобраться с фактами, изложенными выше, то можно понять, что применение такого обогрева осуществляется в крайнем случае, когда уже нет возможности сделать другие виды.

Главное помнить, что данный вид ни в коем случае нельзя настилать под стационарную мебель, есть риск чрезмерного нагрева и возгорания.

Что лучше греющий кабель или пленочный пол?

Эксперт Н. Филимонова выделила основные признаки преимущества конвекционного обогрева перед пленочным отоплением.

К положительным моментам кабельных систем относится:

  • надежность конструкции;
  • электробезопасность;
  • простой монтаж благодаря заводским соединениям в изделии;
  • качество производства, проверенное высоковольтными испытаниями;
  • установка в любых комнатах вне зависимости от влажности и вида напольного покрытия.

Минусы пленочных полов:

  • соединения выполняются самостоятельно, что делает электрообогрев уязвимым в этих местах;
  • нельзя проверить укладку на прочность;
  • монтаж подходит не для всех типов покрытия, в основном под ламинат, линолеум, ковролин.

Производители кабельных систем дают гарантию на срок службы конструкции до 60 лет. В отличие от пленочных полов с обогревом инфракрасными волнами, где гарантируют бесперебойную работу максимум на 7 лет.

Почему ТП в доме много не бывает

Следует отметить, что если вы решились на водяные теплые полы, нет особого смысла ограничивать их площадь. Скажем, делать их только в двух санузлах и прихожей (площадь ТП при этом составит около 20м²). Лучшим решением будет сделать водяной подогрев везде, где планируется плитка (обычно прихожие, холлы, кухни, кладовые, и даже гостиные, отапливаемый подвал), а по возможности и в других помещениях дома, даже спальнях.

На это есть ряд причин:

  • Небольшое удорожание за комфортный дом. При реализации водяного теплого пола даже на небольшой площади при наличии в системе отопления радиаторов, вам придется делать смесительный узел с регулировкой и насосами, покупать коллектор и обвязывать его с помощью запорной арматуры и труб. Будет этот смесительный узел работать на 10м² или на 100м² ТП, — существенной роли не играет. А стоить и в том, и другом случае он будет почти одинаково, ведь запорная арматура, смесительные клапаны и циркуляционные насосы будут одними и теми же. Да, коллектор ТП будет, скажем, не на 2 — 3 контура, а на 10, но стоить при этом он будет не в 3 — 5 раз дороже, а раза в 2.
  • Стяжка все равно будет по всему полу. Если вы укладываете теплый пол только в части помещений в пределах этажа, перед вами все равно встает вопрос заливки стяжек по всей площади дома (этажа). Это нужно для того, чтобы у вас не было ступенек и порожков между комнатами: это неудобно, небезопасно, да и просто некрасиво. Заливать полы по плите перекрытия, утеплителю на плите или по утеплителю с теплыми трубами разницы нет — стоить это будет одинаково (цена идёт за площадь заливки). А вот потом переделать и в будущем добавить водяной обогрев в других местах будет очень сложно, а чаще — просто невозможно.
  • Утепление пола первого этажа. Тут же встает вопрос и по утеплению полов в тех помещениях, где хоть и нет водяного подогрева, но утеплять их необходимо. Это касается перекрытий над подвалами и полов по грунту. Во всех домах это необходимо для уменьшения теплопотерь.

Таким образом, разница в деньгах при увеличении площади подогрева будет определяться только стоимостью трубы для теплого пола и стоимостью ее монтажа.

Как подключить теплый пол к системе отопления

Законодательство РФ не разрешает производить монтаж ВТП в многоквартирных домах. С аналогичной целью также нельзя использовать водопровод с горячей водой.

Поэтому схемы подключения теплого пола к системе отопления с успехом реализуются в загородных домах. На каком варианте из них остановиться зависит от конструктивной специфики и конфигурации существующей отопительной системы.

Однотрубная схема

Теплый пол подключают за крайним в разводке радиатором. Сначала монтируют циркуляционный насос, затем врезают трубы подачи и «обратки».

Регулировка осуществляется с помощью коллектора. Нагретая вода от котла протекает последовательно по всем радиаторам и только потом попадает в трубопровод ВТП.

Двухтрубная схема

Контур ВТП подключают к трубам подачи и «обратки» крайнего в разводке радиатора. Теплоноситель циркулирует от котла и назад так же, как в однотрубной отопительной системе.

Регулировка в этой схеме осуществляется с помощью двух шаровых крана. Недостатки:

  • Поток воды идет по пути наименьшего сопротивления.
  • В мороз, когда приходится сильней топить, пол прогревается настолько, что на него нельзя наступить.

Терморегулирующий комплект

Простой и недорогой вариант подключения системы «теплый пол» с одним контуром. Монтажный комплект состоит из трех элементов:

  • Температурный ограничитель для воды.
  • Вентиль для регулировки температуры в доме.
  • Автоматические воздухоотводчики.

Схема с монтажным комплектом подходит для двухтрубной разводки. Горячий теплоноситель, нагретый в котле до 70–80 °С, заполняет петли ТВП. После чего термоголовка закрывает доступ к подаче. Когда вода в контуре остывает до пороговой температуры, заслонка открывается и подается новая порция.

Врезка в однотрубную систему с дополнительным насосом

Такой вариант подключения имеет даже своё особое название – «ленинградка». Её применение требует установки насоса и проведения самостоятельной сборки смесительного узла.

Чтобы готовая система функционировала без перебоев, потребуется учесть соответствие её параметров следующим требованиям:

  • раздающая магистраль по внутреннему диаметру соответствует DN25 или больше;
  • на кольце размещено не более 5 радиаторов;
  • петля тёплого пола подсоединяется к обратному трубопроводу после батарей;
  • места врезки обратки и подачи располагаются на расстоянии больше, чем 30 см друг от друга;
  • степень нагрева контура регулируется смесительным клапаном (трёхходовым, упрощённой конструкции).


Чертеж разводки теплого пола и однотрубного отопления радиаторами

В этой системе клапан необходим для приготовления воды требуемой температуры, а насос – для прогонки теплоносителя по контуру. С практическим применением такой схемы сталкиваться почти не приходится, поскольку функционирует она нестабильно, а радиаторы теряют балансировку из-за изменения расхода воды, вызванного работой насоса. Дата: 25 сентября 2021

Расход материала

Количество требуемого материала напрямую зависит от выбора способа расположения и шага труб внутри одного контура.

Проектирование схемы монтажа материалов осуществляется так, чтобы греющий контур захватывал максимальную площадь, учитывая отступ от стен в 25-30 см. При этом участки пола, на которых предполагается размещение тяжелой мебели и громоздких предметов, камина, ванны, крупногабаритной бытовой техники, кухонных и гостиных гарнитуров, встроенных шкафов и т.д. не обогреваются.

Расчет системы теплого пола

Поверхность свыше 40 м² оборудуют минимум двумя рабочими контурами, часто используя метод расположения труб «двойная змейка».

Чтобы высчитать примерную длину материала нужно воспользоваться формулой:

  • D – длина трубы;
  • S – обогреваемая поверхность пола;
  • M – шаг;
  • k – показатель запаса, находящийся в промежутке 1,1-1,4.

Маты для теплого пола, оснащенные бобышками, помогут точно вымерять шаг укладки

Допустимая длина теплоносителя находится в прямой зависимости от внешнего диаметра:

  • для трубы сечением 20 мм максимальная длина составляет 120-125 м;
  • диаметр 18-19 мм обуславливает длину тепломагистрали 120-122 м;
  • 16-17 мм труба допускает максимальный контур 100-102 м.

Если длина трубы превышает рекомендуемый показатель, то есть вероятность затрудненной циркуляции воды, что означает плохую работу определенного участка контура. В этом случае рекомендуется проложить две тепломагистрали вместо одной.

Независимо от выбранной схемы укладки, отрез трубы в греющем контуре должен быть цельным, без нахлесток, стыков или повреждений. Поскольку в непредвиденной ситуации отключить часть системы будет невозможно, а демонтаж напольного покрытия с целью найти и устранить протечки и неполадки выйдет трудоемким и затратным.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Схема подключения теплого пола к электрической сети

В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: “Управление электрическим теплым полом – варианты и способы”).

На сегодня имеется два основных вида терморегуляторов:

  • механические, где температура нагревания элемента контролируется, с помощью механического датчика;
  • электронные, способные устанавливать рабочую температуру нагревательного элемента с помощью электронной схемы. Подобные регуляторы имеют более широкие функциональные возможности. Например, можно запрограммировать как время включения, так и время выключения.

Все они предназначены для контроля мощности различных конструкций нагревательных элементов, таких, как:

Нагревающий кабель. Это специальный кабель с жилой, имеющей большое сопротивление, покрытой надежной, термостойкой изоляцией. Этот кабель нагревается, если по нему пропустить электрический ток.

Тепловой мат. Основу такой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной основе с определенным шагом.

Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, излучает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превышает 0,5 мм.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

    Укладка фольгированной подложки под теплый пол

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

    Пенополистирольные плиты для водяного теплого пола

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

    Разновидности минераловатного утеплителя для теплого пола

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Типичные ошибки комбинированных систем

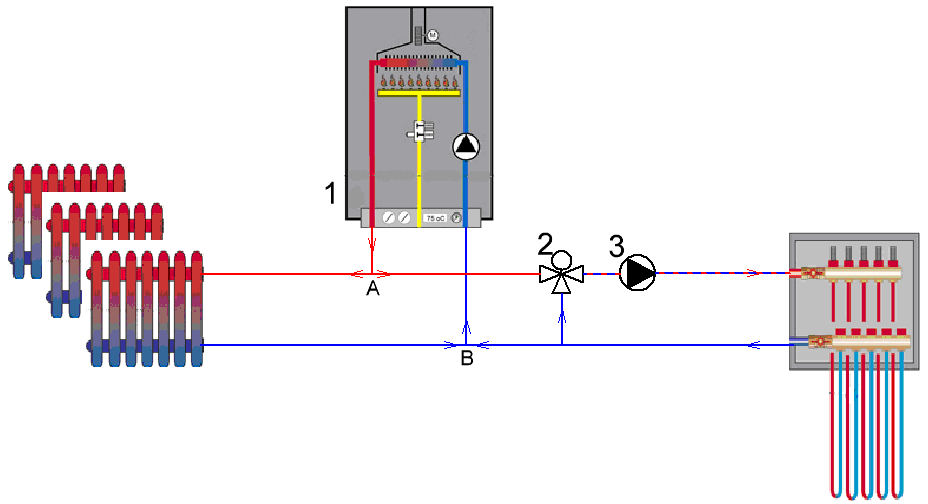

Желание сэкономить приводит к различным вариациям предлагаемых схем. В процессе упрощения иногда исключают важные элементы и система отопления в итоге выглядит так:

Но так делать все же неправильно, потому что:

  1. В этой схеме отсутствует развязка (независимость) двух оставшихся насосов котла 1 и контура теплых полов 3, т.к. они подключены к общим точкам схемы A и B, между которыми есть большое гидравлическое сопротивление. В отличие от схемы с гидравлической стрелкой, где между точками A и B (D и C) сопротивление очень мало (на то он и гидравлический разделитель).
  2. В некоторых ситуациях (когда все радиаторы закрыты, а теплый пол работает) насос котла и насос теплых полов работают последовательно, мешая друг другу. Это приводит к изменениям расхода теплоносителя через теплообменник котла.
  3. В ситуациях, когда работают и радиаторы, и теплый пол, насос теплых полов 3 при определенных положениях смесительного клапана 2 снижает перепад давления между точками A и B и тем самым снижает циркуляцию теплоносителя через контур радиаторов.
  4. А в случае остановки котла 1, насос теплых полов 3 все равно гоняет теплоноситель через котел и через контур радиаторов, создавая паразитную циркуляцию. И если с паразитной циркуляцией через контур радиаторов можно бороться установкой обратного клапана (в точке A по направлению к радиаторам), то с паразитной циркуляцией через котел справиться не получится.
  5. Т.к. не поставили защитный термостат 6, то при аварийных ситуациях (например, заклинил смесительный клапан) при попадании слишком горячего теплоносителя (свыше 55°С) в трубы теплого пола может произойти разрушение стяжки пола и напольного покрытия. Да и трубы спасибо не скажут, если в них подать градусов 80.
  6. Из-за того, что нет перепускного клапана в контуре теплых полов, то при закрытии всех петель теплого пола (автоматикой или просто шаловливыми ручками) циркуляция теплоносителя в контуре прекращается и насос 3, который, конечно же, никто не выключил (ну забыли, с кем не бывает) работает на закрытую задвижку и греется. Конечно, хороший циркуляционный насос типа Grundfos UPS 25-40(60) может, наверное, и год проработать в таком режиме, но рано или поздно и он выйдет из строя.

Защитный (предохранительный) термостат нужен всегда.

А вот перепускной клапан можно и не ставить, когда:

  • хотя бы одна петля пола будет всегда открыта;
  • или циркуляционный насос будет с частотным регулированием;
  • или автоматика управления контурами подогрева умеет управлять и циркуляционным насосом, отключая его, когда все петли теплого пола закроются.

Исходя из недостатков модифицированной схемы, мы призываем не использовать её при монтаже смешанной системы отопления дома.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
