Укладка водяного теплого пола на полистирольные плиты
Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.
Монтаж труб на полистирольные маты предусматривает:
- Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
- Очистку поверхности чернового пола от мусора и пыли;
- Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
- Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
- Укладку матов вплотную к стенам;
- Фиксацию плит клеем;
- Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
- Укладку труб между бобышками в соответствии с составленной схемой:

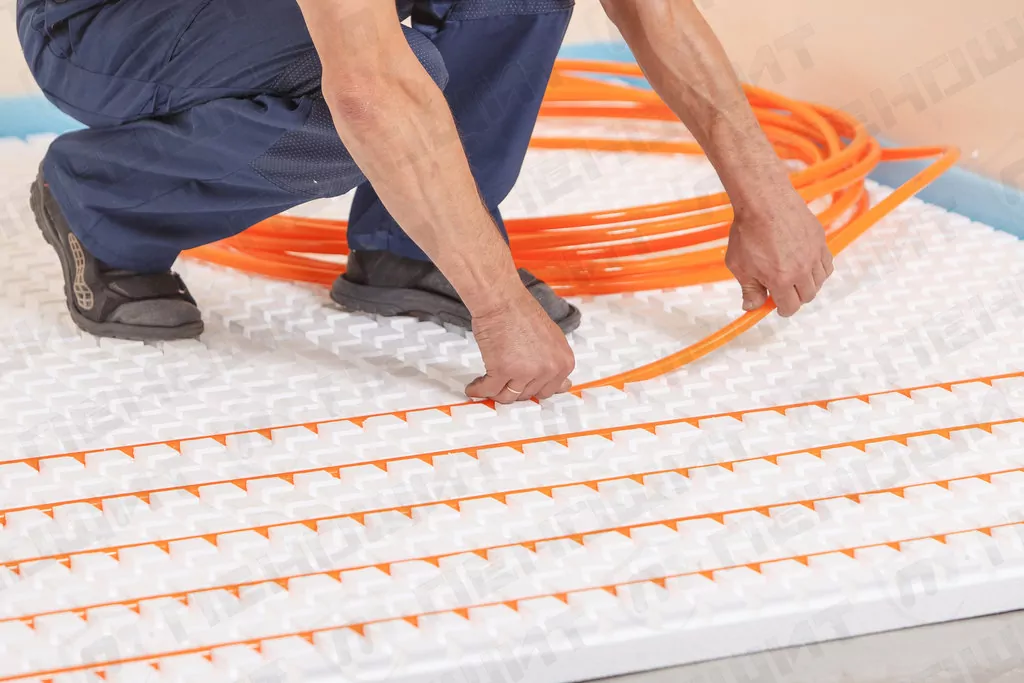

Укладка труб на полистирольные плиты.
- Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
- Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
- Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
- Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Шаг 1. Определяемся с возможностями монтажа
Монтаж водяного теплого пола своими руками следует начать с оценки самого объекта. Далеко не всегда в доме можно осуществить монтаж теплых полов. Поэтому первым делом проверьте, если у Вас необходимая высота. Дверные проемы на черном поле должны составлять в идеале 220 см. Теплый пол заберет 15 см с чистовым покрытием и оставшиеся 205 см дверного проема как раз подойдут под любую дверь.
Так же нужно определить предварительные теплопотери дома. Для этого Вам будет достаточно найти калькулятор теплопотерь в интернете и посчитать данные для Вашего дома. Для теплого пола теплопотери не должны превышать 100 Вт на метр квадратный.
Итак, обращаем внимание на:
- Высоту проемов. Должны быть 220 см
- Теплопотери дома. Не должны превышать 100 Вт на кв. метр
Схема подключения к системе
- Речь идет о системе с газовым отопительным котлом. Батарею предстоит запитать от контура. Вода из радиатора поступать должна именно в подвальный контур. Краны ставятся для возможности отключения подачи воды. У входа ставится насосное устройство;
- Чтобы поставить радиатор применяются трубы наряду с соединителями. Для уплотнения – герметик с сантехническим льном;
- Предварительно наклеивается на стены демпферная лента;
- На черновое основание кладется утеплитель – мультифольга. Затем – сетка с армированием;
- Ставится с подключением труба. Она направлена к обратке. Для второго выхода ставится труба водяного пола с гофрой во избежание протечек;
- Труба на полу фиксируется к сетке с арматурой;
- Проводится укладка змейкой труб теплого пола;
- Конечные части труб обратки наряду с теплым полом направляются в патрубки из металла, ведущие в подвал;
- Оставшиеся работы выполняются в подвальном помещении.
Упрощенная схема коллектора теплого пола
Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.
Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.
С помощью этих клапанов, один из которых установлен на входе, а другой – на выходе, регулируют подачу горячей воды. Для регулировки расхода жидкости между контурами, расположенными, скажем, в соседних помещениях, в возвратном гребне устанавливают так называемые балансировочные клапаны.
Нередко запорный механизм дополняют расходомерами, служащими в качестве индикатора потока теплоносителя. Благодаря им можно корректировать каждый контур системы, так как расходомеры настраивают и измеряют объем теплоносителя для каждого из них раздельно
Это особенно важно для контуров с различной длиной труб. На возвратном гребне устанавливают термодатчики, которые необходимы для полного или частичного перекрытия системы
Делается это в автоматическом с использованием электрических сервоприводов или ручном режиме.
Как правило, при установке упрощенной системы своими руками проблем не возникает. При устройстве двухконтурного отопления, скажем, для обогрева ванной комнаты и туалета даже нет необходимости в дорогостоящем оборудовании. В зависимости от того, какие используются смесительные клапаны, схемы гребней усложняются
К котлу
Схемы встречаются коллекторные, последовательные, параллельные, с двухходовым и трехходовым клапаном.
Коллекторная
Суть в том, что производится соединение коллекторной группы (сливного крана, циркуляционного насоса, воздухоотводчика, смесителя и запорных вентилей, расположенных на трубах) и труб, а сами коллекторы фиксируются с котловыми трубками.
Происходит процесс установки шкафа для коллекторов и формирования пола.
Иногда термовентили монтируются вместо обычных запорных. В них указывается пропускная способность благодаря использованию термического баллона с парафином.
Как и в комбинированной схеме, в коллекторной производится подмешивание холодной воды при необходимости. Между коллектором и подающей магистралью фиксируется насос смесителя. Его третий выход позволяет проходить жидкости перед трубкой отдачи.
Благодаря опорной втулке, зажимному кольцу и гайке производится соединение с трубными коллекторами.
Фитинги требуются для фиксации коллектора, трубы и клапана.
С двухходовым клапаном
Этот составляющий системы представляет собой термоголовку с датчиком жидкости. Такой клапан ещё называют питающий кран, потому что он позволяет подмешивать воду только в случае его открытия.
Эта схема предусматривает обязательную установку байпаса с предохранительным клапаном. Он необходим для ситуаций с чрезмерным уровнем давления: при повышении этого показателя, в обратку сбрасывается часть жидкости.
Справка! Такая схема применима для площади помещения не превышающей 200 кв. м.
Со смесительным трехходовым клапаном
Этот способ считается оптимальным. Главные составляющие: термоголовки и отдельный датчик температуры. Перемещение теплоносителя обеспечивает циркуляционный насос. Трёхходовый клапан добавляет необходимое количество жидкости в подающую трубку. Его монтаж производится на коллекторной ветке выхода на обратке.
Без использования циркуляционного насоса протяжённость труб в контурах не должна превышать 40 м. При его наличии — ограничений по длине нет.
Параллельная и последовательная
Первая предусматривает установку байпаса вместо пропускного крана. Это требуется для прохождения через него теплоносителя.
То есть, при работе контуров жидкость не будет идти без остановки, а в ином случае — задействуется пропускной кран для разгрузки насоса. Такой кран устанавливается вручную.
Температура выходящей жидкости должна совпадать с её же входным показателем.
Последовательная схема отличается от параллельной не только методом соединения, но и тем фактом, что выходной поток уходит в котёл, а температура совпадает с показателем водяного тёплого пола.
Шаг 2. Установка коллекторного шкафа
Если с первым шагом у Вас все в порядке, то начать монтаж водяного теплого пола своими руками необходимо с установки коллекторного шкафа согласно проекту (если он конечно есть). Если он скрытно расположен, необходимо заранее выбить перфоратором нишу в стене и установить таким образом, чтобы рядом не находились провода и не ниже уровня пола. Иначе будут проблемы с подачей воды. Если устанавливается автоматика, то необходимо заранее проштробить выемки, чтобы проложить электропроводку. После, подвести магистральный трубопровод подачей обратки. Все работы по устройству теплого пола необходимо проводить до финишной штукатурки и установки дверных коробок. Установить настенный коллекторный шкаф еще проще, установите его на стену, выровняйте поверхность, зафиксируйте и подводите трубы.
Если проекта у Вас нет, то коллекторный шкаф желательно поставить ближе к центру этажа, чтобы ветки теплого пола были плюс-минус одинаковые по длине.
Выбор материалов
В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.
Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».
No1. Подбор оптимального варианта труб
В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.
Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.
Труба taen pe-RT
На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.
Для водяных теплых полов применяют размеры:
- диаметр — 16, 17, 20 мм;
- толщина стенок — 2 мм.
Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.
No2 — выбор утеплителя
Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.
Оптимальными считаются два вида подложки:
экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;

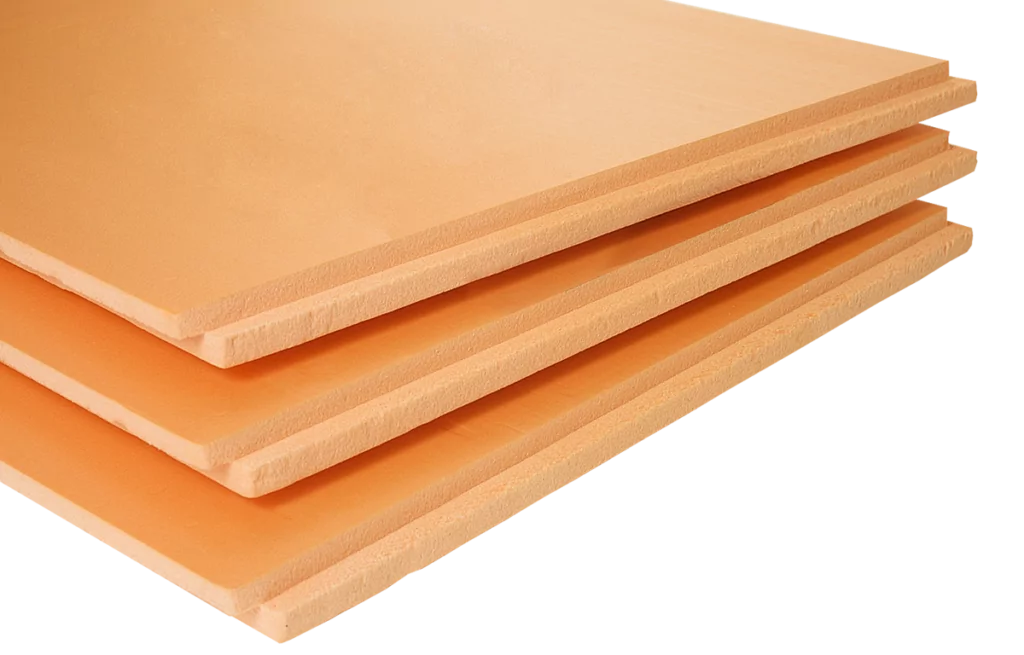

Экструдированный пенополистирол
пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).
Маты из пенополистирола
Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:
- для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
- укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
- если под основанием теплых полов располагается отапливаемое помещение — 3 см.
Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.
Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см
No3 — покупка комплектующих для коллектора
Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.
Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.
Коллектор тёплого пола
Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой
Общие рекомендации
Независимо от способа укладки, есть общие правила монтажа водяных теплых полов:
Максимальная площадь обогрева одним контуром – 40 квадратов. Длина трубы – порядка 100 метров. Если площадь комнаты больше, следует устанавливать два контура.
Отапливать одним контуром смежные комнаты не рекомендуется тоже, даже если они маленькие. Тем более, если речь идет о помещениях с разным температурным режимом: комната и лоджия (веранда), комната и ванная.
Монтаж системы водяных теплых полов подразумевает установку распределительного коллектора, с помощью которого можно регулировать параметры теплоносителя для разных помещений по отдельности.
Для теплых полов используются пластиковые, полиэтиленовые и металлопластиковые трубы. Оптимальное сечение – 1,6-2 см. Если укладка производится под стяжку, лучше выбрать металлопластик. Он прочнее, не будет риска повредить трубу при монтаже стяжки.
Труба для теплого пола отпускается в бухтах. Не следует заранее разматывать бухту и растягивать трубы, это может привести к образованию заломов. Разматывают трубу по мере укладки постепенно.
В качестве утеплителя подойдут пенополистирольные плиты с плотностью от 35 кг на кубометр толщиной от трех до 15 см. При укладке пола на грунт (или если внизу расположен неотапливаемый подвал) лучше использовать экструдированный ППС толщиной не меньше 5 сантиметров.
Рекомендуемые параметры армирующей сетки под стяжку: величина ячейки 10 на 10 или 15 на 15 см, толщина прутка 0,5 см. Если нагрузка на пол ожидается большая, армирующую сетку кладут в два слоя: под трубы и в стяжку поверх них.
Методика расчета теплого водяного пола
Инструкция по монтажу водяного теплого пола под стяжку запрещает приступать к эксплуатации теплого пола до полного застывания бетона (около месяца).
Повышать температуру теплоносителя следует постепенно. Необходимый нагрев пола достигается примерно за трое суток.
Устройство коллектора и схемы его подключения
Использование современного коллектора имеет ряд преимуществ и без указанного элемента, обеспечить эффективную и безопасную работу данного типа отопления нельзя:
- безопасность, исключается возможность подачи очень горячей воды в систему;
- возможность управлять температурой в каждом отдельном контуре, а установка терморегулятора и электропривода, позволяет автоматизировать этот процесс и корректировать температуру пола, в зависимости от погодных условий;
- можно проводить регулировку температуры и в ручном режиме, но этот способ не стоит применять, если используется высокотемпературный источник подачи горячей воды;
- есть возможность ограничить температуру, для этого на термостатической головке выставляют определенный уровень, выше которого вода в греющие контуры подаваться не будет.
Применяется несколько способов соединения труб:
- параллельное;
- последовательное;
- смешанное.
Если используется параллельная система, то большая вероятность потери некоторого количества тепла, но этот вариант позволяет устанавливать двухходовой клапан, который является дополнительным элементом регулирования.
Наиболее производительной является последовательная система. Комбинированная система сочетает в себе преимущества двух предыдущих, ее монтаж проводится быстро и просто.
