Техническая поддержка и сервисное обслуживание
Некоторые компании по производству шкафов управления заявляют, что технического обслуживания не требуется. Это действительно так, однако необходима регулярная проверка блока управления эксплуатирующей организацией. Существует периодичность, установленная производителем, и для правильной работы всех устройств ее необходимо придерживаться в обязательном порядке.
Перед осмотром или заменой каких-либо деталей необходимо отключить напряжение и заблокировать оборудование от повторного включения. Самостоятельно можно проверить надежность соединений. Список потенциальных неисправностей, как и возможные способы их устранения, обычно также указывается производителем.
Шкаф управления скважинным или погружным насосом с частотным преобразователем для применения в производственных котельных, коммунальных службах или частных домах, выполненный на заказ по индивидуальному ТЗ
Например, простейшая неисправность – не загорается лампочка, сигнализирующая о подключении системы к электрическому кабелю. Возможны три причины: отсутствует напряжение в сети, сломался автоматический выключатель или перегорела лампа. Соответственно, решением проблемы будет подача напряжения, замена выключателя или лампы.
Если возникла неисправность, которую самостоятельно не устранить, необходимо обратиться к специалистам в сервисный центр.
Шкафы управления вентиляцией (ШУВ)
ШУВ – станция, которая поддерживает нужную температуру и влажность в помещении, а также устанавливает новые параметры, если это необходимо. Регулировка станции осуществляется при помощи специального пульта или компьютерной сети.
В стандартную комплектацию ШУВ входят:
- защитные механизмы
- автоматические выключатели
- световые индикаторы
- контакторы, пускатели, рубильники
- преобразователь частоты
- реле
- микропроцессорный контроллер
Для защиты ШУВ от низкой температуры, промерзания, образования льда применяются теплообменники (в основном водяные) или воздухонагреватели.
С учетом каких параметров делать выбор
В первую очередь такого вида оборудование подбирается на основании ряда задач, которые необходимо решать с помощью ША. Исходя из этого, можно определить, необходимо ли составлять индивидуальную схему работы шкафа или достаточно типового исполнения. Дополнительно учитываются следующие параметры:
Электрические составляющие (сетевое напряжение, номинальный ток, мощность установки). Это позволит организовать работу без перегрузок, что, в свою очередь, положительно скажется на сроке эксплуатации оборудования
Степень защиты При этом обращается внимание на условия эксплуатации (пыль, влага)
В уличных исполнениях обычно предусмотрены обогреватели шкафов автоматики, которые позволяют избежать полного обледенения конструкции в холодное время года Если оборудование планируется эксплуатировать в условиях улицы, необходимо учитывать и климатическое исполнение ША
Наличие элементов защиты от перегрузок и что немаловажно, от короткого замыкания. Смена режимов работы (ручного и автоматического), что позволит расширить возможности по управлению обслуживаемой системой. Наличие световой и звуковой сигнализации, передающей информацию о функционировании оборудования и об аварийных ситуациях, позволит контролировать ход технологических процессов
В зависимости от типа обслуживаемой системы определяется достаточное количество отводных линий
Наличие световой и звуковой сигнализации, передающей информацию о функционировании оборудования и об аварийных ситуациях, позволит контролировать ход технологических процессов. В зависимости от типа обслуживаемой системы определяется достаточное количество отводных линий.
Обогреватели шкафов автоматики в данном случае – это нагревательная лента с возможностью саморегулирования.
Обзор характеристик некоторых моделей
Смотрим видео, панель управления насосом Grundfos:
Модель ШУПН2
Шкаф с функцией управления пожарными насосами типа ШУПН2 – 7,5 кВт обойдется примерно в 32 000 руб. Напряжение питания – 380 В. Количество подключаемых агрегатов – 2 шт. Указанная мощность предполагается на один насос. Учитывая, что конструкцией предусмотрено более одного насосного агрегата, то они разделяются на основной и резервный. В случае выхода из строя первого из названных вариантов шкаф перейдет на резервную линию. Также предусмотрена индикация о состоянии оборудования: в рабочем режиме, при неисправности одного из насосных агрегатов.
Таким образом, автоматическое управление системами разного целевого назначения позволяет снизить трудозатраты на их обслуживание, а также повысить эффективность эксплуатации. В результате это позволяет продлить срок службы аппаратуры.
При выборе оборудования такого рода учитываются электрические составляющие (мощность, номинальный ток, напряжение питания), степень защиты корпуса и климатическое исполнение, наличие функции защиты от перегрузок
Когда подбирается всепогодное исполнение, следует обращать внимание на обогреватели щитов управления и автоматики. Стоимость оборудования напрямую будет зависеть от состава аппаратуры и набора функций ША
Как выбрать шкаф управления насосами
Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование
Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:
- Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
- Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
- Тип управления. Оно может быть ручным, автоматическим и дистанционным.
- Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.
Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование
Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.
Шкаф управления одним насосом (ШУН-1)
Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент – контактор, софтстартер или преобразователь частоты. Логика работы самая простая – включить/отключить насос по сигналу или с кнопок “Пуск”, “Стоп”. ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.
  |  |  |
| Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric | Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric | Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric |
Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)
Если же требуется более сложная логика работы, или резервирование по насосам – используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).
Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

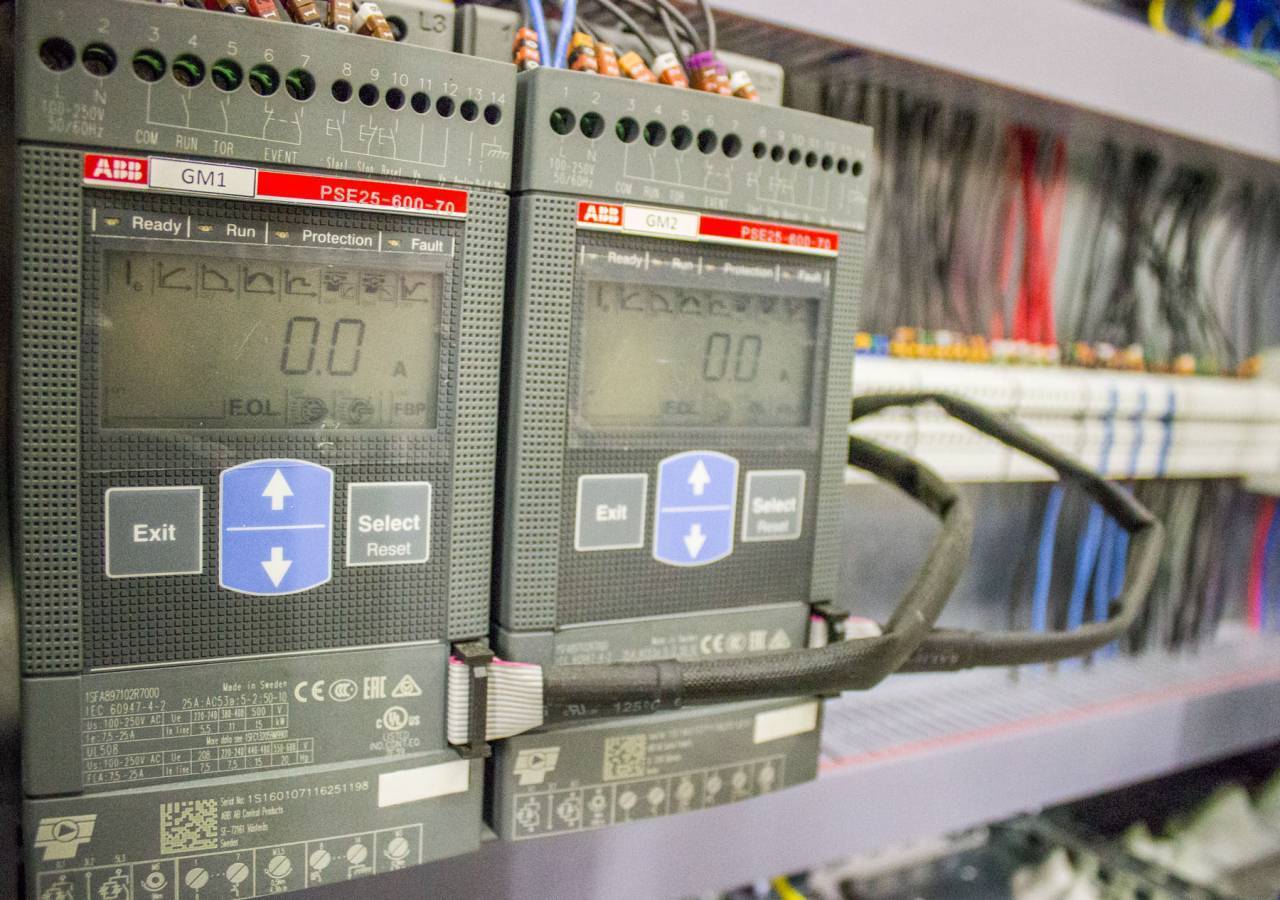

 |  |  |  |
| Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ | Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric | ШУДН – 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric |
По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.
В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).
 | Управление 1 насосом
|

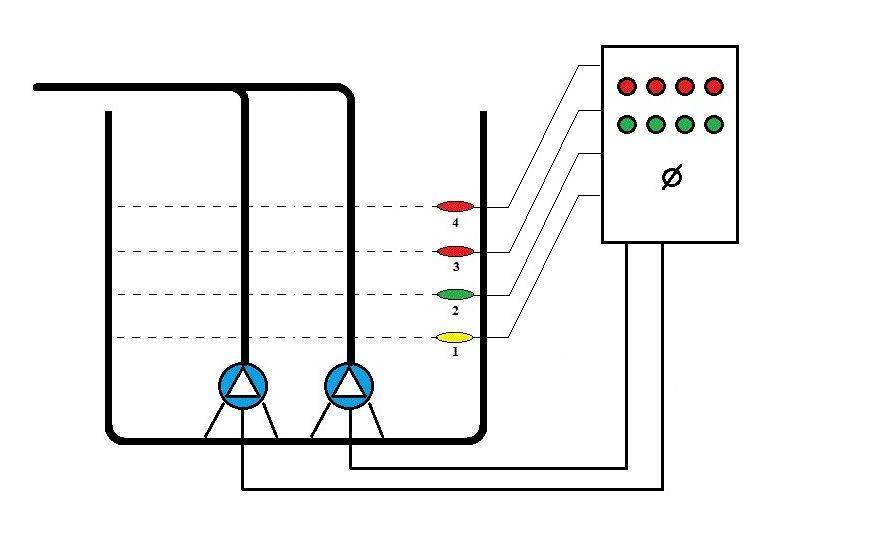

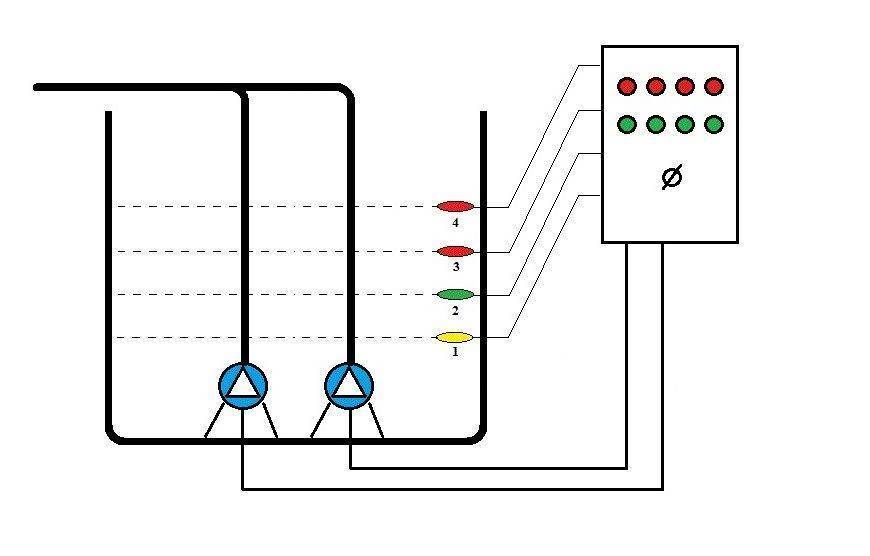

 | Управление 2 насосами
|

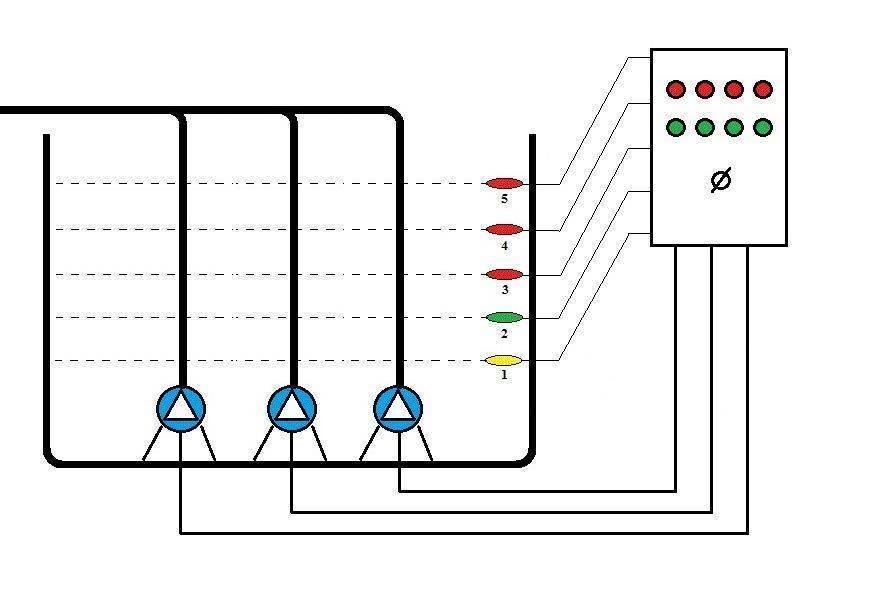

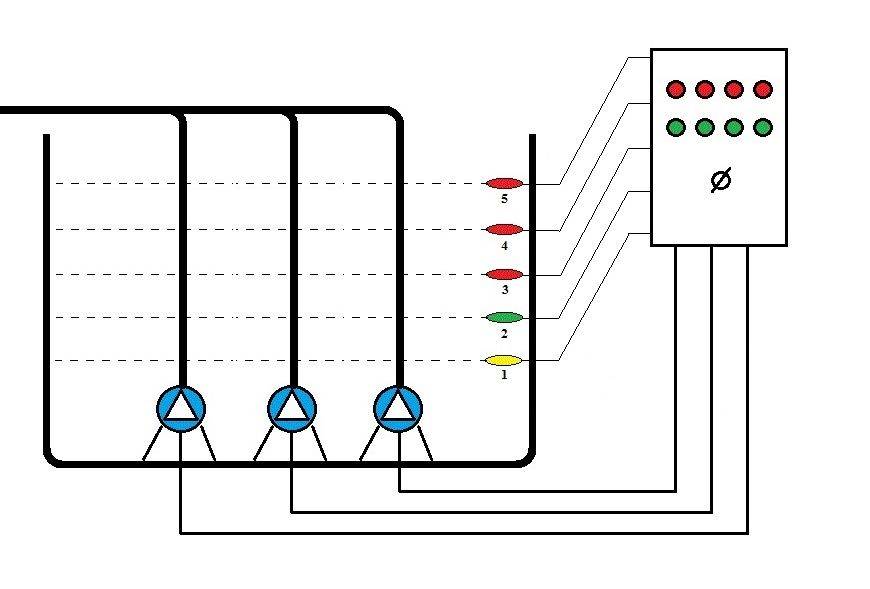

 | Управление 3 насосами
|
Как выбрать шкаф управления насосами
Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование
Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:
- Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
- Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
- Тип управления. Оно может быть ручным, автоматическим и дистанционным.
- Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.
Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование
Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.
Шкаф управления одним насосом (ШУН-1)
Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент – контактор, софтстартер или преобразователь частоты. Логика работы самая простая – включить/отключить насос по сигналу или с кнопок “Пуск”, “Стоп”. ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.
  |  |  |
| Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric | Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric | Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric |
Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)
Если же требуется более сложная логика работы, или резервирование по насосам – используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).
Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.
 |  |  |  |
| Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ | Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric | ШУДН – 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric |
По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.
В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).
 | Управление 1 насосом
|
 | Управление 2 насосами
|
 | Управление 3 насосами
|
Цели и функции СУН
Любые приборы, как бытовые, так и промышленные легче контролировать, если они имеют автоматизированную систему работы. Автоматические системы управления процессами работы оборудования имеют много преимуществ. Поэтому и насосные агрегаты целесообразно комплектовать так, чтобы выполняемые ими задачи можно было ставить с помощью удаленного доступа, а также контролировать их работу.
В настоящее время системы управления насосами (СУН) пользуются большим спросом на рынке. Это неудивительно, ведь они открыли новые возможности для работы скважин, систем отопления, водозабора, нефтяной и газовой промышленности. Так, например, областью применение таких систем является управление работой скважинным насосом, насосом цнс ОАО «Торговый дом «Воткинский завод», а также насосами погружного типа.
Цель автоматизации – экономная и разумная эксплуатация насосных агрегатов. Их виды мы описывали ранее в статье тут. Исключая человеческое вмешательство, можно достигнуть максимально эффективной работы оборудования. Автоматика системы позволяет моментально реагировать на отклонения от оптимального функционирования агрегатов, позволяет непрерывно контролировать работу оборудования и его техническое состояние, следить за безопасностью эксплуатации агрегатов за счет установки средств защиты.
Среди основных функций СУН выделяют:
- Автоматическое включение/выключение насосов;
- Замена основного насоса на резервный в случае непредвиденных обстоятельств;
- Поддержания заданного давления и его стабилизация;
- Равномерность эксплуатации оборудования путем чередования их работы (автоматика сама включает и выключает насосы);
- Защита от перегрузок, коротких замыканий, сухого хода;
- Предотвращение внештатных и аварийных ситуаций путем подачи сигнала на панель.
Схема управления пожарными насосами и жокей-насосом в формате dwg
В данной статье речь пойдет о схеме управления двумя пожарными насосами и жокей-насосом автоматической спринклерной водозаполненной установки пожаротушения.
В помещении склада электротехнического и металлообрабатывающего оборудования, проектом предусматривается автоматическая спринклерная водозаполненная установка пожаротушения, в соответствии с требованиями СП5.13.130.2009 «Установки пожарной сигнализации и пожаротушения автоматические» пункт 5.2 таблица А3.
Управление пожарными насосами ПН1, ПН2 и жокей-насосом выполняется из шкафа управления пожарными насосами.
Установка пожаротушения находится под постоянным давлением 0,75 МПа, создаваемым установкой повышения давления в составе мембранного напорного гидробака ёмкостью 120 л и жокей-насоса CR5-10 производительностью 6 м³/ч, напором 50 м.в.ст., N=2,2 кВт, который также используется для поддержания давления в системе пожаротушения.
В дежурном режиме трубопроводы установки заполнены водой и находятся под давлением.
В случае возникновения пожара и повышении температуры до 68°С в защищаемом помещении вскрываются один или несколько спринклерных водяных оросителей модели CBO0-PHо 0,71-R1/2 P68.B3 (температура разрушения замка 68°С), давление в трубопроводе над сигнальным спринклерным клапаном падает, клапан открывается за счёт разности давлений после клапана и перед клапаном.
Через открытый клапан вода из системы повышения давления поступает к оросителям, при срабатывании одного из двух сигнализаторов давления SP1 или SP2, расположенных на спринклерном клапане, выдаётся сигнал на запуск пожарного насоса ПН1 или ПН2 в зависимости какой пожарный насос выбран основным с помощью переключателя SA1.
Выход на расчетную мощность («Выход на режим») насоса ПН1 контролируется по показаниям манометра PS3, а насоса ПН2 по показаниям манометра PS4. В случае если пожарный насос не сработал или не вышел на расчетную мощность в течение 10 сек, автоматически запускается второй пожарный насос.
Управление жокей-насосом производится по сигналам датчика давления SP5. При включении одного из пожарных насосов, жокей-насос автоматически отключается.
P.S
Почему я решил поделится данной схемой, связано это с тем, что когда я столкнулся с задачей разработать схему управления пожарными насосами, схемы в виде примера у меня не было.
И из-за не имения опыта в разработке схем управления пожарными насосами я обратился к поиску подобных мне схем в интернете.
После долгих поисков, я так и не нашел нужной мне схемы, были разные варианты, но они мне не подходили.
В итоге, с помощью главного специалиста по пожарной безопасности и соблюдая требования СП5.13.130.2009 была разработана данная схема, которая была применена на объекте.
Надеюсь данная схема управления пожарными насосами поможет вам в реализации поставленных перед вами задач.
Схему управления пожарными насосами выполненную в программе AutoCad в формате dwg, вы можете скачать абсолютно бесплатно!
Типовой состав шкафа управления электрообогревом
Шкаф управления состоит из следующих основных элементов:
- Вводной автомат – для включения/отключения шкафа управления от сети и защиты от токов короткого замыкания в нагрузке или внутри самого шкафа.
- Автомат управления – для включения/отключения цепей управления элементов шкафа и защиты от токов короткого замыкания в цепи управления.
- Дифференциальные автоматы – для отключения нагрузки (нагревательных секций) при возникновении в ней токов короткого замыкания и токов утечки. Устанавливаются на каждую линию электрообогрева.
- Силовые контакторы, пускатели, реле и т.д. – для коммутации силовой нагрузки.
- Лампы сигнализации «Сеть», «Обогрев», «Авария», «Перегрев» и т.д. — для индикации работы шкафа управления. Индикация «Обогрев» и «Авария» осуществляется для каждой линии электрообогрева.
- Переключатели и кнопки — для выбора режима работы шкафа управления.
- Терморегуляторы и микроконтроллеры – для управления работой шкафа в автоматическом режиме по заданному алгоритму.
- Дополнительное оборудование.
- Элементы АСУТП (ПЛК, графические панели, интерфейсные модули и т.д.) для организации дистанционного контроля и управления технологическим процессом. Данные элементы устанавливаются по согласованию с Заказчиком.
Разновидности предлагаемого оборудования
На странице “производство шкафов и щитов автоматизации и управления” представлены шкафы управления процессами и щиты автоматики:
- распределенной системы управления РСУ;
- технологическими процессами;
- противоаварийной защиты ПАЗ;
- насосными станциями и насосами;
- системами диспетчеризации;
- учёта энергии АСТУЭ, АСКУЭ;
- контроля загазованности;
- вентиляционными системами, тепловыми пунктами, вентиляторами подпора воздуха, дымоудаления;
- пожарными насосами, задвижками, каналами;
- системами электроснабжения и освещения;
- телекоммуникационные;
- кроссовые шкафы;
- серверные;
- ГРЩ, РП, АВР, ВРУ.
Можно приобрести типовой шкаф управления ШУ стандартной конфигурации, согласно заполненному опросному листу, или нестандартный по индивидуальным требованиям.
Шкафы серии ACU изготавливаются из европейских комплектующих имеют высокое качество.
Особенности конструкции
Отличаются шкафы ШУ тем, что включают в себя силовые цепи и цепи управления. Схемы шкафов управления включают в себя следующие элементы:
- блоки питания;
- контроллеры, модули ввода и вывода дискретных и аналоговых сигналов;
- автоматические выключатели;
- сетевые модули связи;
- сенсорные панели (опционально);
- контакторы;
- электромагнитные реле;
- двух и трёх позиционные переключатели;
- кнопки;
- сигнальные лампы индикации;
- клеммы.
Выполняемые функции
Принцип действия шкафов управления (щитов управления) основан на:
- постоянном контроле изменений технических характеристик системы, регистрируемых датчиками;
- математической обработке полученных данных программным обеспечением установленного в контроллере;
- формировании управляющих сигналов на включение и выключение оборудования (насосы, компрессоры, клапаны и т.д.) и установки режима их работы;
- осуществлении визуального мониторинга состояния технологических процессов.
К основным функциям шкафов управления ШУ и шкафов автоматизации ША относят:
- диагностику и защиту оборудования;
- автоматическое управление оборудованием;
- переключение между ручным, полуавтоматическим или автоматическим рабочим режимом;
- осуществление команд диспетчера, оператора;
- точную регулировку технических показателей инженерных систем или техпроцессов (температуры, давления и пр.);
- передачу телеметрических данных на панель оператора или на мониторы оператора в диспетчерском пункте;
- визуальный и удаленный мониторинг изменения значений отслеживаемых параметров;
- световую и звуковую сигнализацию (рабочая, предупредительная, информационная, аварийная);
- автоматическую защиту в при аварии;
- блокировку включения оборудования в случае повторения аварийной ситуации.
Комплектность системы автоматизации насосной станции.
Существует три подхода к комплектации оборудования и построения системы.
- Два отдельных изделия.
- Блочно-модульный подход.
- Одно готовое устройство.
Два отдельных изделия.
Система состоит из двух устройств: ПУ и ШАК.
Такой подход четко выражен, например, в оборудовании комплекта Спрут-2.
Имеется специализированный для управления пожарными насосными станциями прибор управления. Прибор управления выполнен, как отдельное изделие, заточенное на применение в системах водяного пожаротушения. В современных приборах управления есть все ништяки: интерфейс RS-485, устройства индикации и дистанционного управления, приборы расширения и т. п.
Вся силовая часть содержится в одном шкафу аппаратуры коммутации, который комплектуется по предварительному заказу и поставляется тоже как готовое изделие.
В зависимости от числа и мощности агрегатов и исполнительных устройств, а также других параметров конкретной насосной станции изготавливается один шкаф с оборудованием коммутации и поставляется, как готовое изделие.
Блочно-модульный подход.
Этот подход реализован в адресных системах пожарной сигнализации, например, в адресной системе Болид и адресной системе Рубеж.
Система управления насосной станцией пожаротушения распределяется по нескольким устройствам.
Специализированный выделенный прибор для реализации логики управления насосной станцией в составе системы есть. Все остальное распределено по нескольким приборам. Отсутствует единый шкаф со всем силовым оборудованием.
На каждый силовой агрегат устанавливается свой шкаф управления. Например, если в составе насосной станцией имеется жокей-насос, два пожарных насоса, обводная задвижка и задвижка наполнения пожарного резервуара, то нам необходимо 5 силовых шкафов управления.
Прибор управления может непосредственно управлять небольшим числом силовых агрегатов и исполнительных устройств. Сигналов о состоянии такой прибор управления тоже может принять небольшое количество.
Для организации сбора информации с достаточного количества датчиков и управления требуемым числом исполнительных устройств и силовых агрегатов необходимо расширение базового функционала.
Для передачи сигналов диспетчеризации и состояния а также диспетчеризации требуется также что-то еще.
Расширит функционал не проблема – это же адресная система.
Только для этого требуется применение сетевого контроллера, под управлением которого элементы распределенной системы взаимодействуют друг с другом.
Стоимость оборудования при таком подходе оказывается меньше ввиду применения более унифицированных приборов.
Но меньше надежность и простота эксплуатации. также придется потратить время чтобы все это настроить и запустить.
Одно устройство.
У зарубежных производителей и их локализаций в России приборы управления и шкафы управления не разделены по отдельным ящикам, а выполнены в виде одного красного ящика. Вероятно, там выгоднее купить готовое устройство, чем проектировать и платить инженерам, соберущим велосипед.
В ящике содержится и слаботочная и силовая часть. Слаботочная часть выполнена в виде платы ПЛК (программируемого логического контроллера) или ПЛК, встроенного в дверь шкафа.
Вся логика работы уже запрограммирована – пользователю необходимо только выбрать необходимые параметры работы.
Выходы контроллера подключены к цепям управления силовой частью, а входы выведены на клеммы шкафа, которые подписаны и однозначно понятно что к ним подключать.
Ящик заказывается нужной комплектации в зависимости от числа и мощности силовых агрегатов.
Но ящик не является штучным изделием: объем выпуска позволяет поддерживать достаточный ассортимент базовых конфигураций в виде готовых изделий.
Ящик управления станцией водяного пожаротушения является одним изделием, полностью готовым к эксплуатации.
Естественно, что если система пожаротушения сложная – такой подход не применим, виду ограниченности базовых конфигураций. Если у вас задвижка 3-х фазная, а ящик заказали с каналом управления 1-фазной задвижкой, то тоже беда беда.
Конечно, такой ящик дороже сборной из нескольких устройств системы.
Разница, как если бы вы купили MP3 плеер или его компоненты из набора шилдов Arduino. Но, в отличии от MP3 плеера, ящик эксплуатирует не покупатель ящика, а обслуживающий персонал или вообще никто.
Особенности конструкции и предназначение
Если рассматривать работу шкафа, который осуществляет управление разнотипным насосом, то в качестве основных задач можно выделить следующие:
- Контроль функционирования электропривода насосного оборудования, а главное, что это возможно посредством перехода на ручной или автоматизированный режим управления;
- Мониторинг величины давления в системе, температуры транспортируемой жидкости, а также уровня воды в скважине;
- Выравнивание показателей электрических параметров (тока на клеммах электродвигателя и частоты вращения вала).
Схема шкафа для управления насосной станцией
Щит управления насосами способен организовать работу одновременно нескольких электроприводов, однако, в этом случае необходимо расширить функционал оборудования посредством добавления аппаратуры. Для того чтобы обеспечить более длительный срок эксплуатации насосной станции рекомендуется ввести периодичное включение агрегатов. Это позволит снизить интенсивность износа подвижных частей механизма.
Вне зависимости от целевого назначения (противопожарная, дренажная или водоотведения) состав оборудования системы управления разнотипного насоса будет включать в себя следующие элементы:

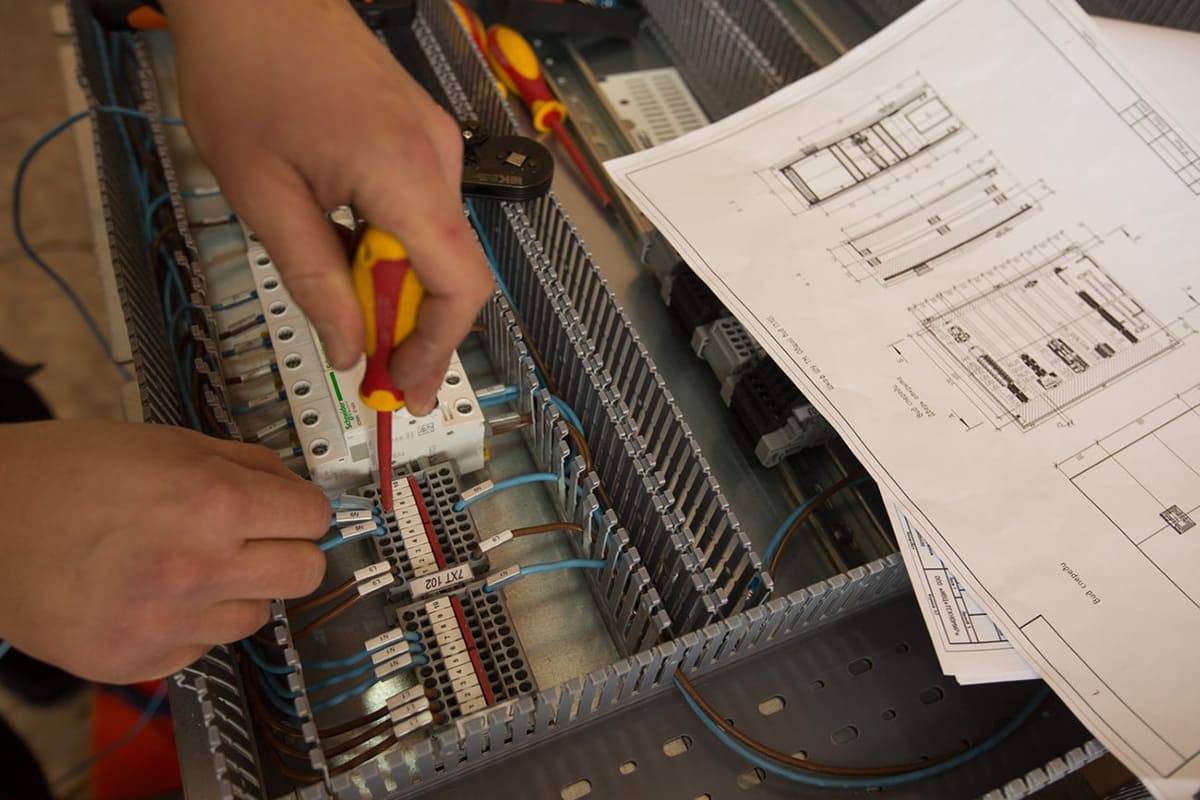

- Металлический корпус, в котором предусмотрены элементы крепления аппаратуры (DIN-рейки) и короба для прокладки проводов. Кабели заводятся в шкаф через металлические отверстия, закрытые сальниками. Обычно они располагаются в верхней или нижней части корпуса.
- Передняя панель, она же – дверь шкафа. На ней устанавливаются коммутационные элементы (кнопки запуска и остановки работы установки, а также переключатель режимов работы). Дополнительно схема управления насосом предполагает наличие индикации на передней панели, что позволит выполнять мониторинг значений основных параметров.
- Узел контроля нагрузок на фазах. Его рекомендуется располагать на входе аппаратной части шкафа.
- Контактор отвечает за подачу электроэнергии и отключение агрегатов от источника питания.
- Предохранитель. Этот элемент обеспечивает защиту аппаратуры на случай возникновения «пробоя» или короткого замыкания.
- Элементы контроля значений основных параметров – датчики, выполняющие управление разнотипным насосом по давлению и температуре. В ситуациях, когда эти величины значительно отличаются от нормального уровня, оборудование попросту не включится или, наоборот, своевременно отключится.
- Блок управления насосом, куда входят различные датчики: отключения и включения насосного агрегата, а также датчик переполнения. Отличительной чертой данного узла является необходимость ввода клемм в скважину, гидробак.
- Частотное автоматизированное управление насосом позволяет контролировать работу привода, а именно – вала асинхронного электродвигателя. Реализуется данная возможность посредством частотного преобразователя.
Именно такая комплектность оборудования принята за основу подавляющим большинством заводов-изготовителей. Разумеется, в зависимости от исполнения шкафа состав аппаратной части может несколько отличаться, что позволяет получить установку с дополнительными функциями и возможностями.
Виды шкафов управления
| По типу обогреваемого объекта | Для обогрева кровли, трубопроводов, резервуаров, открытых площадок, нестандартного оборудования и т.д. |
| По материалу используемого корпуса | Окрашенный металл, пластик, нержавеющая сталь и т.д.) |
| По степени защиты от влаги и пыли | от IP31 до IP66 |
| По климатическому исполнению по ГОСТ 15150-69 | УХЛ4 — устанавливаемый в обогреваемом помещении, УХЛ1 или УХЛ2 – устанавливаемый открыто на улице, утепленный и обогреваемый |
| По степени взрывозащиты | Не взрывозащищенный, взрывозащищенный с требуемым уровнем взрывозащиты |
| По способу установки | Напольный, навесной, встраиваемый |
| По категории электроснабжения | I, II или III категория электроснабжения |
| По количеству фаз питания | Однофазный или трехфазный |
| По напряжению электропитания | 220-240В, 380-400В, 660В и более |
| По производителю элементной базы | Элементная база ведущих мировых производителей аппаратуры ABB, SE, Legrand, DEKraft и др. |
| По типу применяемого оборудования управления | Общепромышленные терморегуляторы, специализированные контроллеры для систем обогрева, ПЛК с возможностью обмена данными с системой верхнего уровня и т.д. |
| По типу применяемого дополнительного оборудования | Прибор учета, вольтметр, амперметр, реле времени, барьер искробезопасности, обогреватель, освещение, блок питания и т.д. |
| По количеству отходящих линий (групп) электрообогрева | 1, 2, 3 и более |
| По мощности системы обогрева | От 0.2кВт до 100 и более |
Все эти данные необходимо отразить при заполнении опросного листа на шкаф управления. По совокупности выбора той или иной характеристики шкафа управления определяется его итоговая цена.
Пример состава шкафа управления
| Наименование | Тип ИЕК | Кол-во |
|---|---|---|
| бокс | ЩМП3-0 IP54 | 1 шт |
| вводной автомат | ВА47-29 3п 32А | 1 шт |
| вводной автомат | ВА47-29 1п 6А | 1 шт |
| вводной автомат | ВА47-29 1п ххА | 6 шт |
| автомат дифференциальный | АД14 4Р 16А 30мА | 2 шт |
| контактор модульный | КМхх-40 | 1 шт |
| реле промежуточное | РЭК-78/3 5А 230В | 4 шт |
| разъем для реле | РРМ78/3 | 4 шт |
| Переключатель | XB7 ND-33 3 пол. | 1 шт |
| Лампа сигнальная | AD-22DS(зел.) | 2 шт |
| Лампа сигнальная | AD-22DS(красн.) | 2 шт |
| клеммник | ЗНИ-6 серый | 3 шт |
| клеммник | ЗНИ-6 синий | 1 шт |
| клеммник | ЗНИ-6 желто-зел. | 1 шт |
| клеммник | ЗНИ-4 серый | 9 шт |
| клеммник | ЗНИ-4 синий | 6 шт |
| клеммник | ЗНИ-4 желто-зел. | 7 шт |
| кабель-канал перфорированный | 40х40х2000 | 0,66 |
| Провод | ПВ3х1.5 | 3 шт |
| Провод | ПВ3х1 | 5 шт |
| Провод | ПВ3х0.5 | 60 шт |
| наконечник | E1508 | 1 шт |
| наконечник | E1008 | 1 шт |
| наконечник | Е7508 1уп=100шт | 1 шт |
| ограничитель на Din-рейку | металл | 8 шт |
| din-рейка | L=300мм | 3 шт |
| маркер кабельный | МКН (комплект 0-9) 2,5мм2 | 1 шт |
| наклейка | 6 шт | |
| сальник | PG-21 | 3 шт |
| терморегулятор | ТРМ1-Щ1.У.Р | 1 шт |
Что такое автоматика для скважины
Блок автоматики для погружных или поверхностных насосов — это современная электроника, которая включает в себя гидравлический аккумулятор, модули и манометр. Все они гарантируют правильную работу магистрали.
Функции автоматики на водяные насосы:
- Управление. Все процессы осуществляются в автоматизированном режиме, без контроля и наблюдения.
- Защита от гидравлических ударов. В магистрали создается водный запас на случай неисправности и поломки оборудования.
- Электронные устройства срабатывают при отсутствии жидкой среды, отключают электрический ток.
Автоматика для насоса водоснабжения без гидроаккумулятора помогает предотвратить поломку оборудования, его преждевременный выход из строя.
Устройство автоматики для скважины.
Обзор моделей
ШУПН-2
Nипичный шкаф для управления двумя насосами (включая резервный). Используется для взаимодействия с агрегатами погружного типа применяемыми в системах пожаротушения и сельскохозяйственного полива. Мощность до 55 кВт, рабочая температура от -10 до +50 градусов. Производителем выдвигаются особые требования к окружающей среде. Воздух не должен содержать агрессивных газов и не быть насыщенным токопроводящей пылью. Допустима относительная влажность до 80%. Шкаф рассчитан на срок эксплуатации в десять лет. Розничная цена 31 600 рублей.
ШУН
Выпускается компанией «Экотехнологии», представляющей товар на отечественном рынке с 2005 года. Гарантия на оборудование составляет два года.
Можно подключать два насоса – резервный и основной. В случае выхода из строя основного насоса в автоматическом режиме будет задействованный резервный. Предусмотрено автоматическое чередование насосов для обеспечения равномерной продолжительности работы и предупреждения перегрева обмотки. По желанию заказчика производится модернизация агрегата. Например, устанавливается GPRS модуль, который обеспечивает пересылку SMS сообщений в случае аварии. Допустимая мощность каждого насоса от 4 до 11 кВт, в зависимости от модели шкафа. Средняя стоимость бюджетной модели от 10 900 рублей.
SPMP204
Специально выпущен для работы с глубинными насосами от торговой марки Grundfos SP – признанного мирового лидера в производстве насосного оборудования. Бренд с 1945 года поставляет на рынок качественные насосы всех типов – погружные, глубинные, дренажные, канализационные и циркуляционные (для отопления). Эта модель шкафа управления предназначена для работы с насосами глубинного типа. Номинальный ток от 3 до 103 ампер, в зависимости от модификации. Доступно управление в автоматическом и ручном режиме. Предусмотрен плавный пуск насосного двигателя. Цену на такой шкаф, учитывая стоимость насосов бренда (от 500 евро), нельзя назвать бюджетной. Она достигает 185 000 рублей. За эту сумму приобретается стандартный шкаф управления, рассчитанный на номинальное напряжение в 3-5 ампер.
