Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

  • Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
  • Пассатижи для работы с электрокабелем.
  • Индикаторная отвертка или тестер.
  • Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

  • От автомата к термостату ведут два провода: фаза и ноль.
  • От автомата отходят по два провода для каждого отопительного прибора.
  • Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

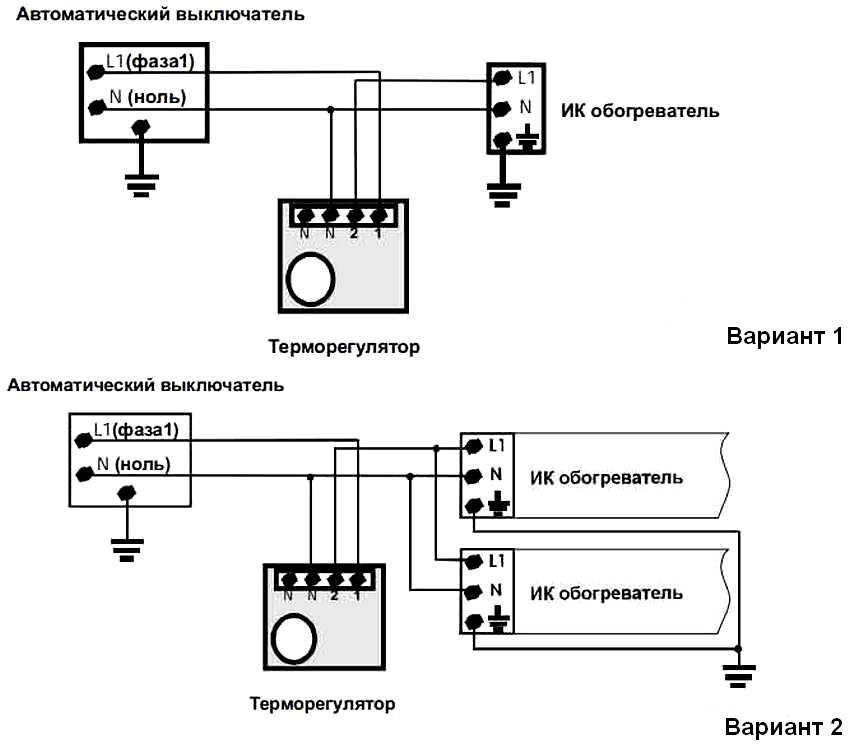

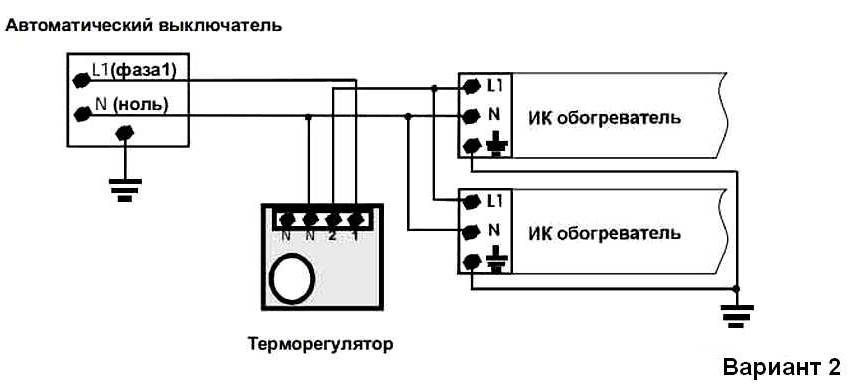

Варианты подключения инфракрасных обогревателей через термостат

Важно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

  • С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
  • Через выходные клеммы термостат подключается к магнитному пускателю.
  • Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

Термостаты ВМТ 1 и ВМТ 2 как подключить

В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Главные преимущества

К основным плюсам терморегуляторов ВМТ относятся:

  • легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
  • низкие затраты на покупку и последующее обслуживание.

Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.

Перед монтажом

Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1

Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности:. перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением

  • перед началом работы выключите обогреватель от сети;
  • используйте провода со стандартными цветами и подходящим поперечным сечением.

Значение цветов проводов:

  • коричневая фаза – управляющий кабель;
  • голубая фаза – нейтральный провод N («ноль»);
  • красная или черная – фазный проводник.

Рекомендуется использовать провода с поперечным сечением 1,5 мм2.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

  1. Отодвиньте крышку терморегулятора и выверните винты и заглушки.
  2. В розетке при помощи индикаторной отвертки определяете фазу.
  3. Коричневый провод (фаза) присоединяете к датчику.
  4. К третьему проводу по схеме подключаете один конец обогревателя.
  5. К оставшемуся концу подсоединяете синий провод.
  6. Между третьим и пятым проводом поставьте перемычку.
  7. После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Электронные приборы

Такое оборудование работает на основе электронных схем. В конструкции тоже имеется температурный датчик, реле. Также здесь есть сенсорный экран и кнопки для программирования и управления термостатом.

Иногда, как и в механическом варианте, для управления может быть сделано колесико. Система работает от напряжения 220-240 В. Существует программируемый терморегулятор для инфракрасного обогревателя. Отзывы отмечают, что такие модели позволяют настраивать работу в разных режимах (на день, ночь, выходные и рабочие дни и так далее). Модели с возможностью программирования могут получать данные от одного или нескольких датчиков. Последние бывают выносного и встроенного типа.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в несколько этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

  1. Рулетка.
  2. Пирометр.
  3. Отвертка.
  4. Шуроповерт.
  5. Дрель (перфоратор).
  6. Плоскогубцы.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.


Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети


Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

  1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
  2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
  3. Провод маскируют штукатуркой или специальными коробками.
  4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Как подключить терморегулятор к инфракрасному обогревателю через розетку?

Сегодня большой популярностью пользуются инфракрасные обогреватели. Они отличаются способом установки, особенностями эксплуатации и ценой. Однако их принцип работы схож. Это достаточно экономичные электрические приборы, применяемые для отопления различных помещений.

Чтобы снизить расход электроэнергии и иметь возможность контролировать температуру нагрева в помещении, применяются различные терморегуляторы. В продаже представлено множество моделей подобного оборудования. Как подключить терморегулятор к инфракрасному обогревателю, будет подробно рассмотрено в статье.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

– Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

– Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

– Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

– Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

– Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

– Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

– Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Как правильно расположить в квартире ИК обогреватель

При установке рекомендовано:

Располагать обогреватели по центру потолка. Такое решение допускается только при создании локального обогрева.

Панели вешают в местах максимальных теплопотерь – над оконными проемами и дверями. Это позволяет создать тепловую «стену», блокирующую выход тепла из помещения.В случае локального обогрева, излучатели размещают непосредственно над рабочим местом.

Применение инфракрасных обогревателей в жилых помещениях помогает решить вопрос отопления лучшим образом. Преимуществом излучателей является то, что человек начинает ощущать тепло сразу после включения техники. После прогрева помещения до температуры 20 -28°С, приборы в автоматическом режиме поддерживают необходимый климат в помещении.
