Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов. На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.


Существуют двухходовые и трехходовые насосные узлы

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

У таких клапанов есть несколько недостатков:

  1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
  2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
  3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.

Трёхходовой клапан

С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.

Двухходовой клапан

Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Как правильно соединить трёхходовой клапан и циркуляционный насос?

Допустим, вы решили сделать смесительный узел для теплого пола своими руками, купили отдельно насос, трёхходовой клапан и приготовились собрать всё самостоятельно.

Очень уважаю ваше решение.

Только давайте разберёмся, как — в какой последовательности друг относительно друга — должны быть установлены эти устройства. Дело в том, что много споров относительно расположения трехходового клапана: кто-то настаивает на установке его на обратку, другие – на подачу, также – ставить ли его перед или после насоса? Вот и разберёмся. Итак…

Главная задача трехходового клапана – смешивать горячий и холодный теплоносители, получая на выходе нечто среднее.

Трехходовой клапан может быть с ручной регулировкой или с регулировкой автоматической — с помощью сервопривода, управляемого комнатным термостатом. А есть такие, которые вообще невозможно регулировать постоянно, подкручивая рукоятку: у них маховичок фиксируется винтом, т. е. установили определённую температуру, зафиксировали винтом маховик и — всё. Недостаток таких клапанов – плохая производительность и его имеет смысл ставить на теплый пол площадью до 60 м2 (читайте дополнительно: как подобрать трехходовой клапан для смесительного узла)

Так где же ставить насос: за клапаном или перед?

Ответ: если теплоносители нужно смешивать, тогда насос ставится непосредственно за трехходовым клапаном. В таком случае насос будет тянуть теплоноситель через клапан.

Трёхходовой клапан бывает на разделение потоков теплоносителя одинаковой температуры на входе и на выходе. Тогда насос ставим перед клапаном. Но это к смесительному узлу для теплого пола не относится.

Важно! Устройство трёхходовых клапанов может различаться. Поэтому перед сборкой нужно посмотреть, как движется затвор в клапане, какие проходы он открывает-закрывает

Вот, собственно, мы и сделали смесительный узел для теплого пола своими руками, полагаю, не нужно рассказывать, как скручивать меж собой детали, имеющие резьбу.

смесительный узел для теплого пола своими руками

Устройство теплых полов в доме становится более популярным, поскольку разрешает создать комфортные условия проживания. И дело не только в том, что по такому покрытию приятно ходить. Появляется возможность снизить темпреатуру основного источника отопления, значительно уменьная степень перегорания кислорода воздуха.

Поскольку максимальная температура нагрева пола не превышает 30 градусов из санитарных соображений, а этот показатель для главного радиаторного контура достигает 75 градусов, очевидна необходимость разделения этих двух видов с самостоятельной регулировкой температурного режима для каждого. Для этой цели применяются смесительные узлы (коллекторы)

Чтобы своими руками осуществить их монтаж, важно знать их устройство и схему

3 Виды коллекторов, схемы подключения
4 Управление работой системы тёплого пола

  • 4.1 Оборудование

5 Комплектация смесительного узла

  • 5.1 Видео: как собрать смесительный узел своими руками

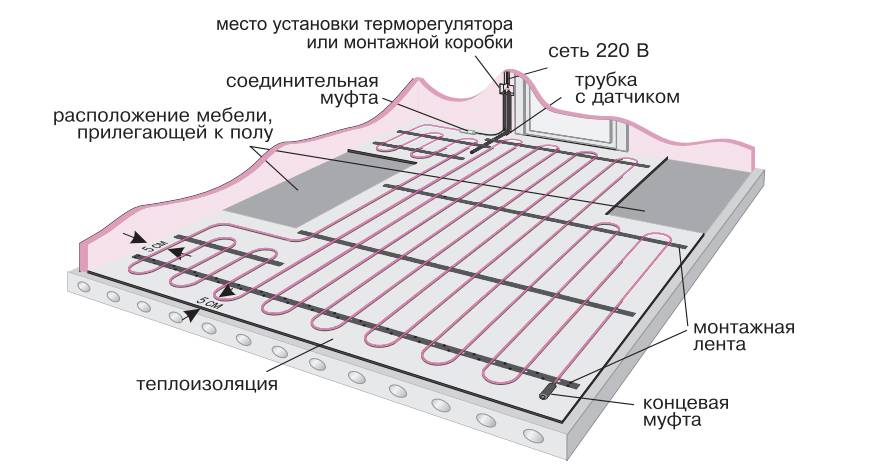

Монтаж водяного теплого пола в бетонной стяжке

Процесс монтажа водяного теплого пола со стяжкой:

Очистка и выравнивание поверхности.После очистки нужно проверить поверхность основания на перепады высот.

Если перепад не превышает 1 см, можно приступать к укладке пола. Если перепад 2 см и более, нужно выровнять поверхность. Лучше всего для этого подойдет наливной пол.

Как сделать наливной черновой пол, мы писали в предыдущих статьях.

  • Гидроизоляция. Гидроизоляционная пленка укладывается для того, чтобы оградить теплоноситель от возможной влаги снизу.
  • Кромочная изоляция. По периметру стен укладывается и крепится демпферная лента на всю высоту будущего пола.
  • Теплоизоляция. Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
  • Армирование. Желательно купить арматурную сетку с ячейками 15-20 см: по ним легко прокладывать трубу водяного теплого пола.

Многие делают армирование перед укладкой труб водяного пола, но желательно сделать это после, так как в таком случае арматура будет равномерно распределять нагрузку на трубы.

Укладка водяного теплого пола. Сначала подсоединяем трубу к выходу подающего коллектора.

Если вы делаете теплый пол единственным источником отопления, то укладывайте трубу с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол — вспомогательная система отопления, то шаг укладки может быть до 30 см, но не более. Крепление трубы к сетке производится специальными клипсами очень легко (шаг креплений около 1 метра), но не нужно жестко крепить: труба может немного расширяться от нагрева.

Также крепить трубы можно фиксирующими планками (трак) или завязками. Если укладка идет до армирования, то есть специальные клипсы для крепления к основанию. Если вы укладываете пол по схеме «улитка», не забывайте про обратный ход.

Оптимальная длина трубы для одного контура равна 70-80 м. Если на одно помещение этой длины не хватает, разбейте площадь на 2 контура. На помещение площадью 10 м2при шаге между трубами в 15 см длина трубы будет 67 м (как раз оптимальный вариант).

После прокладки всей длины трубы подсоединяем ее к выходу принимающего коллектора.

Проверка работоспособности. После смонтированной системы водяного теплого пола его нужно включить на несколько часов, чтобы убедиться в качестве монтажа. Давление должно снижаться примерно на 0,03 МПа в час, при этом температура воды должна быть одинаковой.

Заливка стяжки. Толщина стяжки водяного теплого пола должна быть выше труб или армирования на 2-3 см. Как делать мокрую стяжку пола, мы писали в одной из предыдущих статей.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра.

В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом.

Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.Как работает смесительный узел для теплого пола фотоГидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления.

Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине.

Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насосможно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.Контур теплого пола: смесительный узел фотоСоединяем гидрострелку с гребенками.

Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления.

Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны.

Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно.

Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники.

Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить смесительный узел для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

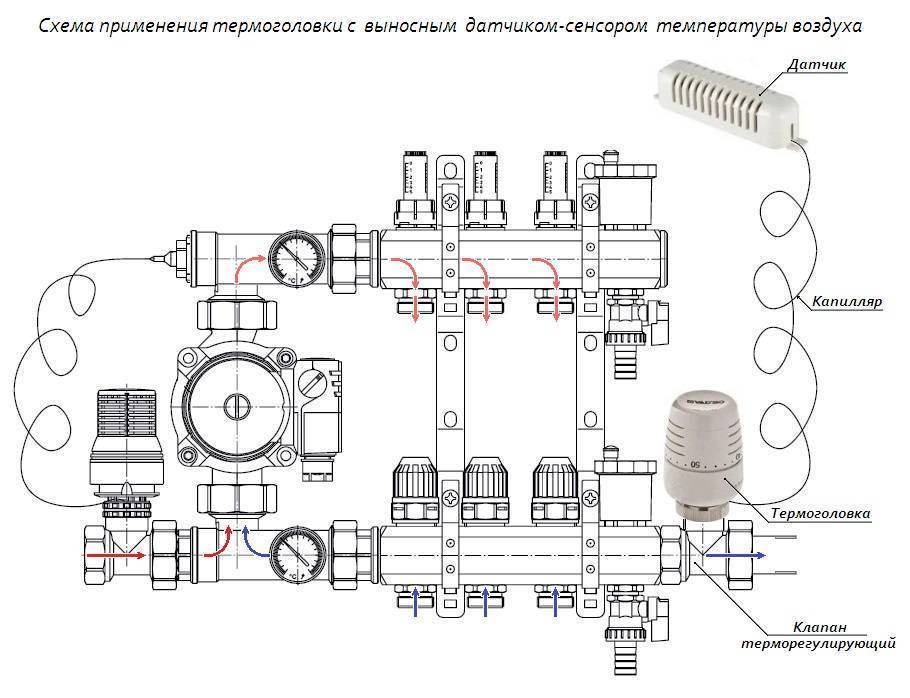

Включение трехходового термостатического клапана

В конструкцию вентиля входит специальная термоголовка и отдельный датчик температуры. Эти дополнительные элементы позволяют регулировать температурный режим. Таким образом, достигается постоянная температура в системе. Насос осуществляет движение жидкости в трубах, а трехходовой клапан смешивает определенное количество горячего потока в гребенку.

Статья по теме: Угловой шкаф в спальне: виды, наполнение, размеры, дизайн

На выходе обратки устанавливают трехходовой смеситель. Стоит отметить, что эта классическая схема включения вентиля может предусматривать дополнительный циркуляционный насос. Иначе прогрев теплого пола будет недостаточным. Эта схема плохо работает без насоса.

Расположение коллекторного узла в системе теплого пола

Еще до начала работ по установке коллектора теплого пола следует позаботиться о монтаже металлического защитного шкафа, который может предусматривать открытый или закрытый вариант исполнения. В некоторых случаях выбирают первый вариант, поскольку в этом случае упрощается доступ к нему, хотя это негативным образом сказывается на сроке службы деталей и соединений, не имеющих надежной защиты.

Решая вопрос с местом для шкафа, необходимо учитывать размещение контуров водяного пола.

выделить для шкафа места в центре

Лучше всего, если оборудование будет установлено в нише, ограниченной с двух сторон стенами, где имеется возможность для аккуратной установки элементов коллектора и подвода трубопровода. Иногда укладка теплых полов производится во всех помещениях дома. В этом случае при монтаже системы обогрева в комнатах с наибольшей площадью необходимо подвести отдельные распределительные узлы.

Как установить смесительный узел для теплых полов своими руками

Тепловой блок, состоящий из смесительного узла и распределительной коллекторной группы, устанавливается на стене или в металлическом шкафу непосредственно в помещении или рядом с ним. Когда оборудование спрятано в коллекторный шкаф, оно защищено от внешних воздействий и, соответственно, срок службы увеличивается.

Систему располагаем в верхней точке, чтобы мог выходить воздух. Доступ должен быть свободный для беспрепятственного обслуживания узла. Все электроприборы должны быть заземлены.

Располагаем шкаф в выбранном месте и начинаем монтаж оборудования. К шаровым кранам смесительного узла привинчиваем входящие и выходящие трубы от котла.

К выходам подающей и обратной гребенки коллектора присоединяем трубопроводы теплого пола.

Один выход соответствует одному нагревательному контуру. На подающей гребенке расположены расходомеры для визуального контроля расхода воды в каждом контуре.

Принцип действия

Смесительный узел для тёплого пола предназначен для регулировки температуры теплоносителя в системе нагревательных элементов (труб). Происходит это следующим образом:

  1. Разогретый теплоноситель (вода, антифриз, масло и т.д.) из водогрейного котла поступает в систему отопления.
  2. Доходя до распределительного коллектора, она останавливается клапаном.
  3. В случае, если температура теплоносителя не превышает максимальные установленные показатели, теплоноситель продолжает движение по системе.
  4. В случае превышения допустимой нормы, термостат открывает клапан, и горячий теплоноситель из подающей ветки отопительной системы смешивается с уже охлаждёнными обратной ветки. Смешивание происходит до достижения приемлемой температуры, после чего клапан закрывается.

Комплектация смесительного узла

Выше перечислены основные узлы, которые понадобятся для сборки смесительного узла своими руками. Подробнее опишем комплектность в приведенной ниже таблице.

Деталь, узелПрименяемостьКоличество Примечания
Насос циркуляционныйСистема отопления1
Фильтр тонкой очисткиСистема отопления1
ТройникБайпас малопроходный2
ТройникБайпас полнопроходный2
Клапан перепускнойСмеситель1На каждый контур
Датчик температуры обраткиСмеситель1На каждый контур
КонтроллерСистема управления1
ДатчикиПо проектуПо проекту
СервоприводСмесительПо проектуНа каждый клапан
Клапан обратныйСистема отопленияПо проектуНа каждый контур

Кроме перечисленного для сборки смесительного узла могут применяться и другие детали трубопрводного монтажа, такие как муфты, американки и прочие. С ними нужно определяться по месту установки смесителя. Из материалов нужны быть средства для герметизации соединений.

В результате работы по сборке смесителей получается панель управления отопительной системой, называемая коллектором.

Коллектор системы отопления частного дома

Он может быть достаточно сложным или совсем простым, располвгвться в подвальном помещении или в жилых помещениях в специально изготовленных коллекторных шкафах. Главное — доступность для обслуживания и ремонта.

Видео: как собрать смесительный узел своими руками

Зная из этой статьи как взаимодействуют детали и устройства смесительного узла, застройщик даже с минимальными навыками выполнения слесарных работ, справится с задачей сборки. Внимательно смонтируйте один контур, остальное покатитися как по маслу. Успехов вам!

Управление работой системы тёплого пола

Эффективность отопительных устройств зависит не только от их мощности и регулировок, но, прежде всего, от состояния обогреваемого объекта. Если здание недостаточно утеплено, никакая система не создаст условий для комфортной жизни в нем. Стены, сложенные из пористых материалов, таких как пиленый ракушечник или пенобетон снижает поитери тепла на 20 — 25 % по сравнению с керамическим кирпичом, дополнительное утепление стен и ветровая защита, а также утепление кровельного пирога дают приблизительнло такой же эффект.

Обращаясь к вопросу управления режимом работы теплых полов, нужно заметить, что применяются два основных подхода: ручное управление узлом подмеса и использование автоматическимх систем управления.

Первый вариант применяется для небольших строений, состоящих из 2-х или 3-х жилых комнат и вспомогательных помещений. Установка режима подмеса производится обыкновенным краном вручную.

Для сложных развитых отопительных сетей такой способ осуществить нереально ввиду многофакторности процесса и применяются сложные автоматизированные устройства.

Системы управления отоплением могут быть:

  • групповыми — их задача состоит в том, чтобы преобразовать температуру воды на выходе из котла в 75 — 90 градусов в необходимые для низкотемпературных контуров 35 — 40 градусов на входе и проконтролировать температуру обратного потока, внося коррективы в режим подмеса. Естественно, что изменение погодных условий сказыватеся и на величине теплоотдачи в системе отопления;
  • индивидуальными — расход носителя тепла для каждого контура устанавливается таким образом, чтобы в помещении была постоянная температура в заданном интервале. Это достигается либо установкой датчика температуры в помещении или контролем температуры обратного потока на выходе из регистра непосредственно у коллеторного узла.

Оборудование

В рамках небольшой статьи нельзя отобразить все разнообразие устройств, поэтому остановимся на некоторых характерных их представителях:

Контроллеры групповые

Управление нагревом производится подачей импульса на сервопривод регулирующего клапана, котрый производит соответствующую манипуляцию. В одном контроллере устанавливается до 10 каналов от датчиков для регулировки подмеса в различных контурах. Возможно программирование работы.

Блок управления режимом работы теплого пола

При подключении наружного датчика температуры, режим температуры нагрева теплоносителя изменяется превентивно.

Термостаты

Устройство выносное, способное производить измерение температуры на месте установки и передавть данные о ней на блок управления системой отопления. Прибор может передвать информацию как по проводам, таки и по радиоканалу. Установка его должна производится в месте, защищенном от воздействия солнечных лучей и вдали от сквозняков.

Термостат комнатный для водяного пола

Клапаны

Устройство для непосредственного управления температурой потока теплоносителя. Рзмещается в разрыве трубопровода. Обычно оснащается сервоприводом для управления заслонкой. Рассчитывается на работе при давлении в системе до 16 атмосфер.

Трехходовой термостатический клапан в системе управления теплым полом

Сервопривод

Устройство, приводящее в движение запорное устройство клапана (шток). Небольшое по размеру устройство создает к силие более 10 кг.

Сервопривод для клапана теплого пола

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
