Как сделать солнечную батарею своими руками

Преимущества и недостатки

Солнечная энергетика имеет много преимуществ перед традиционной тепловой:

• безвредна для экологии;
• её устройства долговечны в эксплуатации;
• их легко изготавливать и монтировать;
• работают бесшумно;
• можно создавать автономные устройства, независимые от сети;
• нет подвижных частей;
• небольшой вес;
• незначительные финансовые затраты;
• срок окупаемости (10 лет) меньше, чем срок их службы (30 лет).

Но и без минусов не обходится. У фотоэлементов низкое светопоглощение, они обрабатывают только около 20% поступающих солнечных лучей, и у них к тому же низкий КПД. Если сравнивать их с классическими источниками электроэнергии, солнечные батареи производят только около 15% от поглощённой солнечной энергии. У фотоэлементов большая зависимость от погоды: в пасмурные или туманные дни КПД резко падает.

Расчеты и подготовка

Прежде, как изготовить своими руками солнечную батарею , стоит определиться с необходимыми параметрами. Рекомендовано определить величину нагрузки, рассчитываемую на источники будущего потребления энергии. Зачастую известны два параметра:

• какой показатель напряжения нужен для определенного потребителя электроэнергии;
• какой величины ток необходимо обеспечить при этом.

Произведение двух известных параметров и выказывает потребляемый объем нагрузки мощности.

Изготавливается самодельная солнечная батарея из специальных элементов, заряжающихся от светового воздействия. Типовые элементы установлены во многих калькуляторах. Допустимо отдельно приобрести новые солнечные составляющие, но стоимость будет равна готовой батареи в сборе. Можно отыскать работоспособные использованные составные фотоэлементы на многих аукционах, ибо «с рук».

Солнечные элементы воссоединяются между собой проводниками следующим образом:

• выкладываются ячейки на ровной поверхности;
• проводник аккуратно укладывается на ячейки;
• на место будущего сращивания проводника и элемента наносится припой и паяльная кислота;
• далее проводник аккуратно припаивается без нажима.

Корпус для спаянных фотоэлементов с проводниками для частного использования может изготавливаться из стекла (оргстекла) в раме из фанеры, деревянных брусков и ДВП:

1. Из предварительно расчерченной фанеры, вырезается днище и обрамляется по периметру подготовленными брусками сечением до 25мм. Для естественной вентиляции во избежание перегрева элементов в работе в брусках насверливаются отверстия d-10мм (шаг до 20см).
2. Из ДВП — подложка для фотоэлементов так же снабжается насверленными отверстиями для вентиляции.
3. Крышка корпуса вырезается из оргстекла и закрепляется на поверхности саморезами.

Сборка конструкции

Солнечная панель своими руками собирается в несколько этапов. Лучше всего делать работу по порядку, чтобы ничего не упустить и добиться хорошего результата.

Изготовление каркаса

Алюминиевый каркас – идеальное решение.

Основа под будущие фотоэлементы должна быть прочной и долговечной, ее можно делать из разных материалов. Можно использовать влагостойкую фанеру или плиты ОСП, работа в этом случае проводится так:

Вырезаются куски подходящего размера, по периметру делается обрамление из деревянного бруска, важно точно подогнать все части друг к другу, чтобы не было щелей, а стыки и соединения промазать атмосферостойким герметиком. Затем поверхность покрывается защитным составом или краской и оставляется до полного высыхания

Лучше нанести покрытие в несколько слоев.
Используйте алюминиевый каркас, так как он намного прочнее и долговечнее, чем деревянный. В этом случае подбираются уголки и соединяются, чтобы получилась прочная рама. В нее ставится оргстекло или другой прозрачный материал, все стыки надо обработать герметиком, чтобы не было щелей. Продолжать работу можно после того, как состав полностью высохнет, излишки можно срезать строительным ножом.

Кстати! Размеры каркаса подбираются под параметры приобретенных фотоэлементов. Пока их нет, рамы лучше не делать.

Пайка проводов и соединение фотоэлементов

На всех модулях есть контакты, имеющие разную полярность, перед началом работы они протираются спиртом, после чего к ним припаиваются проводники. Только потом их можно объединить между собой, чтобы собрать систему. Если проводники уже припаяны, обязательно проверяются все соединения, нередко там есть брак, который надо исправить перед монтажом. Если используются специальные шины, то инструкция по проведению работы такая:

1. Шины нужно нарезать на полоски подходящего размера, если они идут в одном листе. Контакты на пластинах обязательно протираются спиртом для обезжиривания, после чего на них аккуратно наносится небольшой слой флюса.

2. Шину следует приложить к контакту по всей длине, после чего разогретым паяльником нужно провести по поверхности без нажима, чтобы не испортить панель. После остывания элемент переворачивается и работа повторяется на контакте со второй стороны в том же порядке.

3. Чтобы правильно разместить соединения и подобрать подходящую длину, предварительно разложите модули на подготовленном основании и разметьте их положение.
4. Подготовить солнечный элемент своими руками не так сложно. После того, как контакты прикреплены, модули ставятся на место и соединяются между собой. Главное – следить за соблюдением полярности.

Если на соединении шины с контактом есть неровности, надо провести по поверхности паяльником еще раз.

Нанесение герметика

В домашних условиях проще всего использовать строительные атмосферостойкие составы, которые продают во всех магазинах. Работа проводится так:

Вначале надо нанести капли состава по краям фотоэлементов через небольшое расстояние. После этого они размещаются на прозрачном основании по меткам, нанесенным ранее

Важно ровно выставить модули и прижать их как можно плотнее к поверхности.
Для фиксации в подходящем положении на места нанесения герметика ставятся любые грузы. Их можно снять после высыхания состава.
Далее необходимо покрыть герметиком все края, а также стыки между элементами, чтобы полностью герметизировать их

При этом важно не попадать на рабочие части.

Сборка панели

Когда герметик высох, можно проводить окончательную сборку. Тут могут быть свои особенности в зависимости от системы, но чаще всего процесс выглядит так:

1. В первую очередь в боковой части корпуса крепится разъем для подключения, к которому надо присоединить диоды Шоттки.
2. На наружную сторону вырезается экран из прозрачного материала, который лучше всего закрепить на герметике, чтобы обеспечить герметичность конструкции и исключить попадание влаги внутрь.
3. Готовый элемент проверяется на работоспособность. Если все нормально, можно ставить на каркас крепления, чтобы установить батарею в подготовленном месте.

Пошаговый процесс сборки

Чтобы построить панель понадобится:

• Алюминиевые уголки.
• Фанера, ДВП или ДСП.
• Герметик.
• Прозрачное защитное покрытие (оргстекло или стекло с низким содержанием железа, каленное).
• Солнечные батареи.
• Шина для пайки СЭ (в идеале) или оплетка от провода, провод.
• Кабель.
• Шуруповерт.
• Саморезы, уголки и прочие метизы.
• Ножовка по металлу.

Сборка каркаса

Когда вы определились, какого размера должна быть панель – вырежьте шаблон из картона, разложите на нем кремниевые элементы, оставляя зазор между ними 3–5 мм. Кремний – очень хрупкий материал, этот зазор нужен, чтобы пластины не треснули в процессе нагревания и охлаждения. Затем обрежьте шаблон по размерам и приступайте к сборке алюминиевого каркаса. Можно соединять детали внахлест или встык, но для последнего нужно резать материал под 45 градусов, для этого удобно использовать стусло. Не забудьте вклеить защитное стекло, прежде чем смонтируете щит с солнечными элементами.

Спайка пластин

На обратной стороне пластин нанесен металлический слой серебристого цвета. Он поддается лужению с применением кислотного флюса. Заранее залудите провод или шину. Шина – это плоский проводник. Если такой нет, можно использовать оплетку кабеля или тонкий провод.

Далее, нужно кисточкой нанести флюс на металлический слой на кремнии, быстрыми движениями паяльника размазать каплю припоя, когда поверхность станет более однородной и блестящей – контакт залужен. Некоторые используют флюс-карандаш. Не пробовал, но им, кажется, будет удобно работать. Припой ПОС-61 – подойдет для пайки. Последовательное соединение пластин повышает выходное напряжение, соединение групп в параллель – выходной ток.

Здесь есть две рекомендации:

1. Не перегрей! Чтобы не повредить пластину и контакт нельзя долго задерживаться паяльником, для этого нужен паяльник мощностью от 30 до 60 Вт, с теплоемким жалом (т. е. потолще).
2. Не расколи! Пластины очень тонкие и хрупкие. Во время пайки положите пластины на мягкий толстый картон, пенопласт, пенофол, тряпку, в конце концов. Это уменьшит вероятность скола при надавливании паяльником или переворачивании элементов.

Дополнительно нужно установить диод Шоттки. Если вы хотите избежать обратного тока от аккумулятора в темное время суток, то диод можно установить между батареей и аккумулятором. Производители не ставят диодов вовсе.

Сборка панели

Задняя крышка может быть выполнена из пластика, фанеры и других листовых материалов. Просверлите по его площади отверстия для циркуляции воздуха, при этом нужно залить герметиком все электрические соединения, чтобы избежать коррозии. После сборки необходимо установить ее на несущую стационарную конструкцию. Лучше предусмотреть возможность регулировки угла наклона – это поможет достичь оптимальной мощности в разные времена года, подстраивая положение под солнце.

Виды панелей и их достоинства

Давайте разберемся, из чего делают солнечные батареи. Для изготовления самой первой ячейки использовали селен. Но полученные фотоэлементы имели очень высокую химическую активность и быстро старились. К тому же и КПД было смехотворное – всего 1 %. В поисках замены был опробован кристаллический кремний. Но этот элемент является диэлектриком. Поэтому для проводимости пришлось добавлять различные редкоземельные металлы.

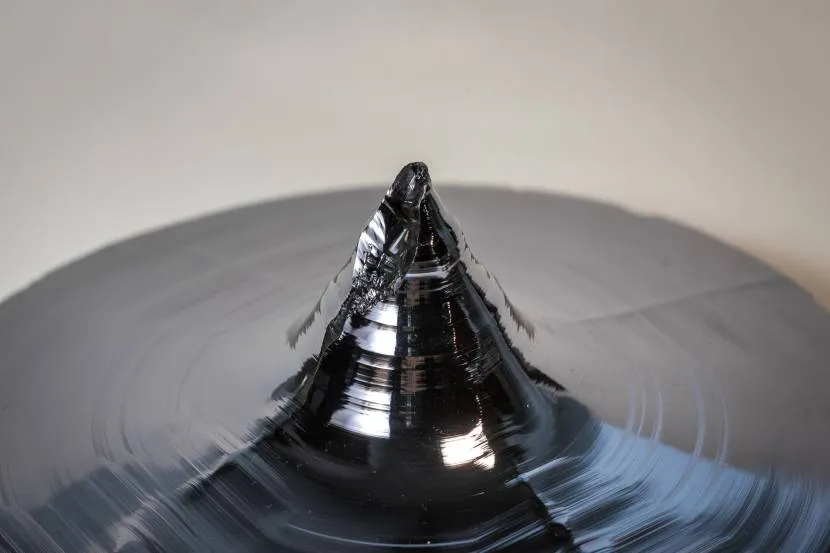

Монокристаллический кремнийИсточник userapi.com

На сегодняшний момент существует три типа фотоэлементов из кремния:

• на монокристаллах;
• поликристаллические;
• аморфные.

Для каждого вида применяется своя технология изготовления. В первом случае слитки кремния проходят самую высокую степень очистки. И только после этого с них срезаются тончайшие слои. А на заключительном этапе получают темно-синие пластины, похожие на стекло и с ярко выраженной электродной сеткой на поверхности.

Монокристаллические фотоэлементы имеют самое высокое КПД – 19 %. А срок эксплуатации рассчитан на 50 лет. Любая ячейка из кремния со временем теряет производительность. И в этом случае лидируют аморфные. Но монокристаллы делают это очень медленно. Построенные из них 40 лет назад батареи еще работают и сохранили 80% своей первоначальной производительности.

Если к электропитанию дома выполнить подключение солнечных панелей с поликристаллическими фотоэлементами, то их замена потребуется через 25 лет. КПД такого устройства хоть и меньше монокристаллического, но еще достаточно неплохое – 15 %. Понижение параметров связано с тем, что в этом случае используется более дешевый кремний. А он не такой чистый. Поэтому изготовленные пластины получаются с более светлым узором, образующим границы между кристаллами.

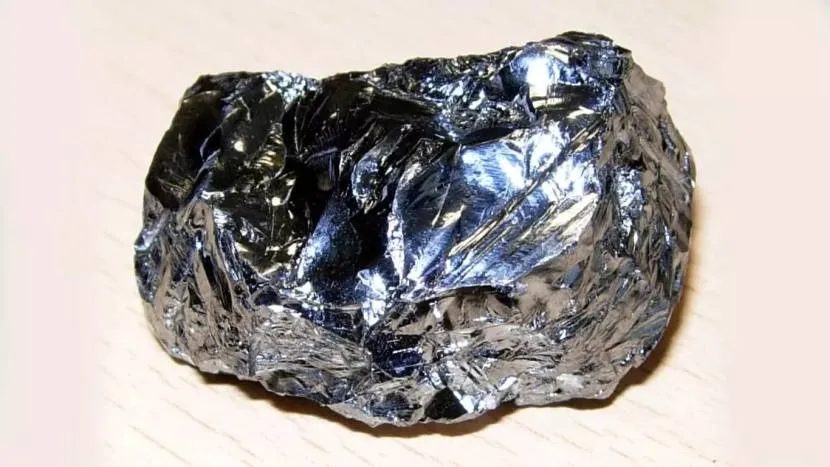

Поликристаллический кремнийИсточник hab.specstali.ru

Но поликристаллические фотоэлементы имеют и свои плюсы. Во-первых, это сравнительно низкая цена, чем у монокристаллических. Во-вторых, они не так сильно зависимы от низкой облачности и ориентации на светило. А также легче переносят внешние загрязнения. Это делает поликристаллические солнечные батареи намного популярнее для пользователей.

Аморфный кремний не имеет кристаллической структуры. При изготовлении тончайший слой химического элемента наносится либо на стекло, либо полимер. Такие панели работают недолго. Аморфный слой быстро выгорает на солнце и полностью деградирует. Да и КПД составляет только 9 %. Причем со временем быстро падает. Но дешевый способ производства несколько оправдывает их применение в некоторых областях. Например, быстрое снижение КПД нивелирует высокая солнечная активность в пустынях.

Поскольку отрасль считается высоко перспективной, то ее изучение и разработка идет полным ходом. Продолжается поиск новых материалов, которые позволят удешевить производство и максимально повысить КПД. И на сегодняшний день уже получена новая технология по изготовлению пленочных фотоэлементов, которые обладают очень хорошей долговечностью. Да и производительность их выше, чем у сделанных из кремния.

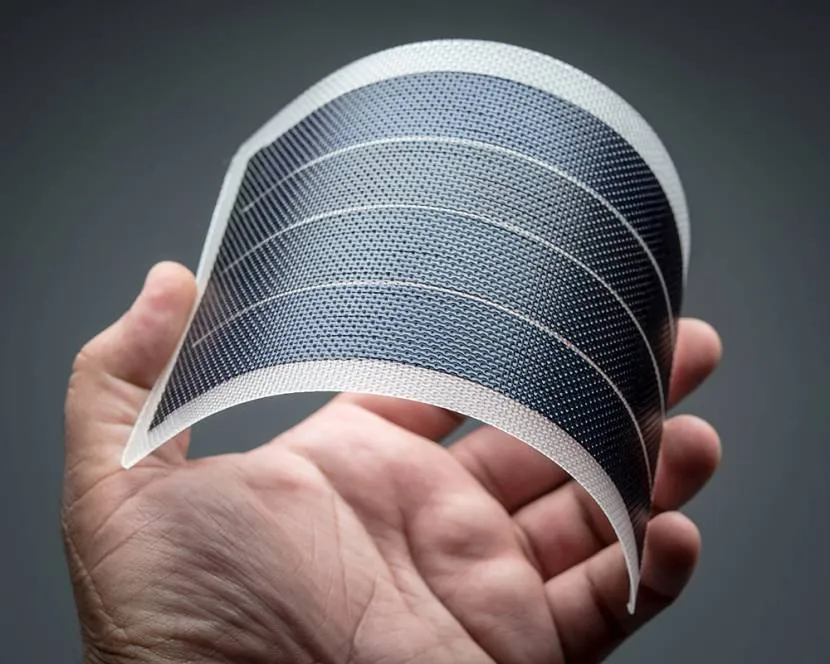

Пленочные фотоэлементыИсточник raspberry.com.ua

Тонкопленочные фотоэлементы изготавливают из:

• теллурида кадмия;
• полимеров;
• индия и селенида меди.

Подключение таких солнечных батарей в частном секторе только планируется. А пока их выпуском занимается лишь несколько лидеров в этой отрасли. Гибкие фотоэлементы еще большая редкость. Поэтому использование их в самостоятельном моделировании возможно только в будущем.

Преимущества и недостатки этого вида энергии

Из преимуществ можно выделить следующие:

Наше Солнце – экологически чистый источник энергии, который не способствует загрязнению окружающей среды. Солнечные батареи не выбрасывают в окружающую среду различные вредные отходы.

Солнечная энергия неисчерпаема (естественно, пока Солнце живо, но это ещё на миллиарды лет вперёд). Из этого следует, что солнечной энергии вам точно хватило бы на всю жизнь.

После того, как вы осуществите грамотный монтаж солнечных батарей в дальнейшем вам не потребуется их часто обслуживать. Всё что надо – один два раза в год проводить профилактический осмотр.

Внушительный срок службы солнечных батарей. Этот срок начинается от 25-ти лет. Также стоит подметить, что даже в прошествии данного времени они не потеряют в эксплуатационных характеристиках.

Установка солнечных батарей может субсидироваться государством. К примеру это активно происходит в Австралии, Франции, Израиле. Во Франции и вовсе возвращается 60% стоимости солнечных панелей.

Из недостатков можно выделить следующие:

Пока что солнечные батареи не выдерживают конкуренции, к примеру, если требуется вырабатывать большое количество электроэнергии. Это удачней получается у нефтевой и ядерной промышленности.

Производство электроэнергии напрямую зависит от погодных условий. Естественно, когда за окном солнечно – ваши солнечные батареи будут работать на 100% мощности. Когда же будет пасмурный день – этот показатель будет падать в разы.

Для производства большого объёма энергии солнечным батареям требуется большая площадь.

Как можно видеть, у данного источника энергии плюсов всё равно больше чем минусов, а минусы не такие страшные как казалось бы.

Подборка компонентов

Основа панели – это сборка фотоэлементов. Так как для получения достаточной мощности нам потребуется достаточно большое их количество, стоит рассмотреть наиболее дешевые источники, в роли которых традиционно выступают Ebay и Aliexpress. Нужный товар ищется по запросу “solar cell”.

В среднем готовая тонкопленочная сборка под напряжение 12 В и ток 100 мА стоит в Китае около 200-300 рублей, ее размеры составят около 85×115 мм. Можно встретить также как меньшие сборки (на 5, 6 вольт), так и отдельные фотоэлементы (их рабочее напряжение – 0,5 В). В любом случае их придется комбинировать, чтобы получить нужное напряжение и мощность. Для этого будет необходимо скомбинировать последовательное и параллельное подключение фотоэлементов.

Соединяя фотоэлементы последовательно, мы не изменяем максимальный ток, который может отдать сборка, но увеличиваем напряжение на ее выходах: к примеру, сборка из 6 поликристаллических фотоэлементов (напомним, рабочее напряжение каждого – 0,5 В) будет выдавать 3 В.
Соединяя фотоэлементы параллельно, мы увеличиваем токоотдачу сборки, сохраняя ее рабочее напряжение

При этом важно, чтобы каждая секция имела одинаковое количество элементов.

На приведенном выше рисунке отображен принцип соединения фотоэлементов. Каждый из них имеет напряжение в 0,5В; сборка из двух фотоэлементов SB2 и SB3 выдает нам 1В, сборка из трех – 1,5В, параллельное подключение второй секции не изменяет напряжение.

Также по схеме видно, что каждая из параллельно соединенных секций подключена к нагрузке через диод. Это необходимо для того, чтобы избежать потери тока через менее освещенные секции (например, половину батареи закрыла тень), а также не дать аккумуляторам разряжаться ночью. Для обеспечения максимального КПД нам понадобятся диоды с минимальным прямым падением напряжения (так называемые диоды Шоттки). Их нужно подбирать с учетом полуторакратного запаса по обратному напряжению и току.

ПРИМЕР: Мы используем секции с напряжением 12 В и током 100 мА. Значит, каждый диод должен иметь обратное напряжение не менее 18 В и ток не менее 150 мА. По каталогам можно подобрать подходящие диоды: в нашем случае самый дешевый и удобный вариант – это 1N5817 стоимостью около 500 р. за упаковку из 100 штук на том же Aliexpress.

При выборе фотоэлементов предпочтите уже имеющие готовые площадки для пайки, сборка панели в этом случае будет гораздо проще. Также можно увидеть в продаже солнечные батареи без площадок для пайки: их нужно собирать с использованием токопроводящих шин из медной фольги, это менее удобный способ.

Итак, определившись с типом используемых элементов, можно приступить к расчету конструкции панели. Например, мы выбрали сборку из одиночных (0,5В) фотоэлементов с номинальным током 100 мА, рассчитывая на зарядку аккумулятора 12В током до 6 А. Следовательно, нам понадобится 6/0,1=60 секций по 12/0,5=24 фотоэлемента, итого 1440 фотоэлементов. Также потребуется 60 барьерных диодов.

Сами фотоэлементы необходимо будет разместить под прозрачным листом, который будет защищать их от механических повреждений. Лучше использовать толстое (3-4 мм) минеральное стекло, а не органическое, так как, несмотря на большую массу и стоимость, оно не мутнеет и не царапается.

Размеры стеклянной панели рассчитываются из размеров и расположения секций. В нашем примере, применяя элементы размером 53х18 мм, мы получим размеры секции в 212х108 мм, если расположим их в порядке 4×6:

60 таких секций разумнее всего расположить в порядке 5х12, таким образом общие размеры панели составят 1060х1296 мм. При этом нужно учесть припуск на бортики панели в зависимости от их конструкции.

На видео показан процесс постройки с комментариями

Принцип расчёта мощности батареи

Для расчёта необходимой мощности самодельной электрической гелиосистемы необходимо знать месячное потребление электроэнергии. Определить это параметр легче всего — количество потребляемого электричества в киловатт-часах можно посмотреть по счётчику или узнать, заглянув в счета, которые регулярно присылает энергосбыт. Так, если затраты составляют, например, 200 кВт×ч, то солнечная батарея должна вырабатывать в день примерно 7 кВт×ч электроэнергии.

В расчётах следует учитывать, что солнечные панели генерируют электричество только в светлое время суток, причём их производительность зависит как от угла Солнца над горизонтом, так и погодных условий. В среднем до 70% всего количества энергии вырабатывается с 9 часов утра до 16 часов вечера и при наличии даже небольшой облачности или дымки мощность панелей падает в 2–3 раза. Если же небо затянут сплошные облака, то в лучшем случае вы сможете получить 5–7% от максимальных возможностей гелиосистемы.

По графику энергоэффективности солнечной батареи видно, что основная доля генерируемой энергии приходится на время от 9 до 16 часов

Учитывая всё вышесказанное, можно подсчитать, что для получения 7 кВт×ч энергии при идеальных условиях понадобится массив панелей мощностью не менее 1 кВт. Если же учитывать уменьшение производительности, связанное с изменением угла падения лучей, погодные факторы, а также потери в аккумуляторах и преобразователях энергии, то этот показатель необходимо увеличить как минимум на 50–70 процентов. Если брать в расчёт верхний показатель, то для рассматриваемого примера будет нужна солнечная панель мощностью 1.7 кВт.

Дальнейший расчёт зависит от того, какие фотоэлементы будут использоваться. Например, возьмём упоминаемые ранее поликристаллические элементы 3˝×6˝ (площадь 0,0046 кв. м) с напряжением 5 В и силой тока до 3 А. Чтобы набрать массив фотоэлементов с выходным напряжением 12 В и силой тока, равной 1 700 Вт/12 В = 141 А понадобится соединить 24 элемента в ряд (последовательное соединение позволяет суммировать напряжение) и использовать 141 А/ 3 А = 47 таких ряда (1 128 пластин). Площадь батареи при максимально плотной укладке составит 1 128 х 0.0046 = 5.2 кв. м

Для того чтобы накопить и трансформировать солнечную энергию в привычные 220 Вольт понадобится массив аккумуляторов, контроллер заряда и повышающий инвертор

Для накопления электричества используются аккумуляторы с напряжением 12 В, 24 В или 48 В, причём их ёмкости должно хватать для того, чтобы вместить те самые 7 кВт×ч энергии. Если брать распространённые 12-вольтовые свинцовые батареи (далеко не самый лучший вариант), то их ёмкость должна быть не менее 7 000 Вт×ч/12 В = 583 А×ч, то есть три больших аккумулятора по 200 ампер-часов каждый. Следует учитывать, что КПД аккумуляторных батарей составляет не более 80%, а также то, что при преобразовании напряжения инвертором в 220 В будет теряться от 15 до 20% энергии. Следовательно, придётся докупить как минимум ещё один такой же аккумулятор для компенсации всех потерь.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

• Сборка из уголка прямоугольного каркаса.
• В каждом углу конструкции сверлятся отверстия под крепления.
• Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
• Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
• Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
• Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

• Шины размечаются и разрезаются на требуемое количество полосок.
• Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
• Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
• Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

• Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
• На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
• В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

• В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
• С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
• Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
• После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.

Как сделать солнечную батарею своими руками

Повер банк с солнечной батареей

Обзор солнечных батарей для туристов

Установка солнечных батарей

Солнечные батареи: альтернативная энергия

Производство солнечных батарей

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

• поликристаллические;
• монокристаллические;
• аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

Гибкая солнечная панель удобна в работе — ее легко можно прикрепить на неровные участки крыши

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Устанавливать стационарные солнечные панели стоит только с солнечной стороны дома
