Как от печи получить максимум тепла?

Думаю, что каждый хочет получить от печи максимальное количество тепла при сжигании одного и того же количества дров. Я тоже не исключение. Здесь хочу поделиться, что я для этого делаю.

1. Использую сухие дрова

Вот сравните сколько энергии получается при сжигании дров разной влажности:

Влажность 50%  — 9300 кДж/кг

Влажность 20% — 16300 кДж/кг

Влажность 15% — 18000кДж/кг

Здесь мы видим, что с 1 кг сухих дров можно получить в 2 раза больше энергии, чем с сырых.

Чтобы дрова хорошо просохли, нужно защитить их крышей от осадков и обеспечить сквозняк. Для этого дрова обычно сушат под навесом 1,5-2 года.

Я обычно покупаю дрова весной, в марте-апреле, складываю их под навесом, они сохнут два лета и к следующему отопительному сезону они сухие.

2. Топлю печь не более двух часов за раз.

Чем сильнее кирпич нагрелся, тем меньше он может аккумулировать теплоты уходящих газов. Чем дольше топить печь, тем больше тепла будет вылетать в трубу.

3.Топлю печь 2 раза в сутки.

За 10-12 часов после топки внутренняя поверхность кирпича уже достаточно остыла, чтобы воспринимать тепло отходящих газов, а наружная поверхность кирпича еще теплая и отдает тепло в помещение. Делал замеры температуры в топке сразу после прогорания дров — 320-360 градусов, а через 10 часов  80-90 градусов.  Температура наружных стен печи при таком режиме эксплуатации  в течении суток колеблется от50 до 60 градусов.

4.Подготавливаю дрова перед растопкой.

Дрова заношу с улицы сразу как протопилась печь и складываю их перед печью. Перед топкой за полчаса — час закладываю дрова в топку, чтобы они нагрелись, и затем уже разжигаю.  Делаю это для того, чтобы топка максимально быстро  нагрелась до температуры выше 600 градусов. Только в этом случае происходит полное сгорание дров.

Прочистную дверку нижнего горизонтального канала открыл и закрыл отверстие стеклом на герметике, чтобы иметь возможность наблюдать за огнем и дымом в этом канале. Через стекло в луче фонаря хорошо видно сколько идет дыма.

При розжиге холодных дров дым идет плотной стеной и довольно долго. Если я разжигал уже подогретые дрова, то дым был заметен только в луче фонаря и постепенно он исчезал, что говорит о более полном сгорании, ведь дым — это недогоревшие частицы.

5.Верхний розжиг

Также, наблюдая через стекло, я заметил, что при верхнем розжиге дров дыма идет значительно меньше, чем при нижнем и исчезает он быстрее. Отсюда сделал вывод, что при верхнем розжиге получается более полное сгорание.

Также при верхнем розжиге одно и то же количество дров горит примерно на полчаса дольше, чем при нижнем.

6.Подаю вторичный воздух

Для увеличения полноты сгорания подаю в топку вторичный воздух. Это делаю через съемные конфорки в варочной плите. Наблюдал через стекло, что при подаче воздуха через конфорку языки пламени длиннее, чем через поддувало. При открывании поддувальной дверки пламя уменьшается. Это вы можете увидеть на видео в конце статьи. Видимо это происходит из-за того, что поток воздуха через колосник сильно охлаждает топку.

Решил, что когда буду переделывать печь, то сделаю ее без зольника, с подовым горением и подачей вторичного воздуха. Причем подача вторичного воздуха должна быть регулируемой. Она нужна через 10-15 минут после растопки и до конца активного горения. Когда в топке угли и нет языков пламени подачу вторичного воздуха нужно закрывать. Если за время топки делается несколько закладок дров, то после каждой закладки опять нужно его открывать.

7.Делаю минимальное количество закладок за одну топку.

Желательно загрузить нужное количество дров в топку сразу, чтобы потом не подбрасывать. При подбрасывании через топочную дверку поступает большое количество комнатного воздуха, который охлаждает топку и всю печь. Если все же необходимость в добавлении дров есть, то это лучше делать  когда огня уже нет, а угли еще не прогорели и светятся красным. В этом случае температура в топке быстрее поднимается до необходимой для полного сгорания дров.

8.Вовремя закрываю задвижку на трубе.

После того, как закончилась фаза активного горения дров я прикрываю задвижку. Оставляю зазор около 2 см. После того как угли полностью прогорели —  закрываю. Если задвижку не закрыть, то печь значительно быстрее остывает, проверено. Пару раз забывал закрыть задвижку на ночь, к утру печь  остывала до 30 градусов.

Как обогреть большой дом без лишних затрат

Если в действующую кирпичную печь в топочную камеру установить теплообменник и создать наружный контур отопления, то можно создать печное отопление с водяным контуром. При этом вмонтированный в топку регистр будет служить твердотопливным котлом. Получается, что в одном месте сосредоточились две системы отопления:

  • печное;
  • водяной контур с регистром.

Вмонтированный в топку водяной нагреватель может быть назван регистром, змеевиком или теплообменником, от этого суть не изменится. Он служит для нагревания теплоносителя, который подаётся во внешний контур на отопление.

При таком устройстве происходит разогрев кирпичной кладки нагретым воздухом, проходящим по дымоходам. Одновременно на верхней плите топочной камеры готовится пища и корм для скота. Внутри топки в это время нагревается вода и направляется в систему циркуляции. Создаётся контур так же как и при установке обычного водогрейного твердотопливного котла. Схема выбирается однотрубная. Особенность циркуляции в том, что вход в регистр существенно выше, чем обычно. Поэтому перепад высот в циркуляционной схеме должен учитываться.

Созданная комбинированная схема обогрева частного дома позволит от одной печной конструкции отопить до 300 метров жилой площади, особенно если в схеме использовать насос на циркуляции. Однако тогда отопление будет зависеть от работы электрических сетей. На случай отсутствия электроэнергии можно выполнить обвод насоса.

Такая печь для дома с водяным отоплением должна работать совместно с регистром, поэтому даже летом система должна быть заполнена водой или отказаться от печного обогрева. Трубы в топке придут в негодность, если через них не будет циркулировать вода. Не забыть, что в схеме обязательно должен быть расширительный бачок.

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

  • Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
  • Каждый ряд и угол обязательно привязывается;
  • Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
  • Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
  • Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
  • Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.

Варианты конструкций кирпичных печей с отопительным контуром

Вариант печи с водяным контуром, которую устанавливают в доме, выбирают, учитывая ряд условий. К ним относятся:

  • наличие другой ОС;
  • площадь помещения;
  • сезон проживания.

Фото 1. Постройка кирпичной печи с водяным контуром. Внутрь монтируется теплообменник, изготовленный из труб.

Если в доме уже установлена отопительная система (ОС), необходимо интегрировать печной вариант в качестве альтернативного с сохранением существующей разводки коммуникаций. Площадь помещения напрямую влияет на эффективность обогрева, поэтому имеет смысл задуматься о печи, способной хорошо держать тепло, а также позаботиться о разводке, доставляющей его в отдалённые участки здания. Сезон проживания позволяет понять, делать конструкцию с расчётом на круглый год или только на холодное время.

В топочной камере кирпичной печи устанавливается важная часть всей системы — теплообменник. Он может иметь разную конструкцию. Существующие схемы и чертежи предлагают несколько распространённых вариантов — из труб, листовой стали и батареи.

Теплообменник из труб

Основой первого варианта служат металлические трубы, сваренные в прямоугольную конструкцию. Обычно она имеет меньшие размеры, чем топочная камера кирпичной печи и устанавливается в неё на некотором расстоянии от стенок. Это необходимо для расширения металла при нагревании. Сама форма трубок теплообменника диаметром до 50 мм позволяет хорошо прогревать протекающую через них воду. Ключевой особенностью этого варианта является то, что при выходе из строя какой-то из трубок, её легко заменить.

Теплообменник из листов стали

В теплообменнике из листовой стали вместо труб используются заполняемые водой камеры.

Фото 2. Теплообменник для кирпичной печи, изготовленный из листов стали. С двух сторон устанавливаются трубы для горячей и холодной воды.

В отличие от варианта из труб, площадь листового резервуара больше, а значит и передача тепла протекающей через него жидкости выше, но срок службы более короткий. При этом в обоих вариантах при близких габаритах 36х40х80 см обязательно используются ещё две трубы: на выход горячей воды сверху и на вход обратки снизу.

Водяная рубашка из батареи

Есть ещё один вариант — теплообменник из старой батареи. Несколько чугунных секций вполне способны обеспечить подачу тепла в отопительную систему. Плюс такого подхода — отсутствие затрат на изготовление и материалы.

Однако минус — большие размеры секций, которые придётся размещать не в топочной камере, а в отдельном отсеке кирпичной печи. К нему тепло поступает по отдельному каналу в кладке. Учитывая толщину стенки батареи (около 3 мм), отсутствие прямого контакта с огнём не лучшим образом повлияет на КПД. Да и большой вес потребует прочного фундамента.

Фото 3. Теплообменник для кирпичной печи, изготовленный из старой чугунной батареи. Конструкция устанавливается не в топочной камере.

Принцип работы печки с водяными контурами

Теплоноситель нагревается в теплообменнике и расходится по радиаторам с помощью циркуляционного насоса

Принцип работы печи для дома с водяным отоплением заключается в нагреве теплоносителя в процессе сгорания топлива. После этого он распространяется по трубопроводу, от которого тепло отдается в окружающее пространство.

Теплообменник находится внутри печки. Использовать устройство можно в качестве главного источника тепла или дополнительного. Причем аппарат обеспечивает не только отопление, но и горячее водоснабжение. Такая печь более рационально использует и распределяет тепло.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Как работает система

Простейший водяной контур — с естественной циркуляцией потока воды. Его основа — простое физическое явление: расширение жидкостей при их нагреве. Узлом, создающим давление, является расширительный бак (емкость для сбора воды), устанавливаемый в чердачном помещении, мансарде.

Водяной контур — это замкнутая система. Котел нагревает находящуюся в ней воду и она, расширяясь, направляется по трубе в накопительную емкость. Движение осуществляется под давлением, создаваемым постоянно поступающей в котел остывшей водой, прошедшей через всю систему. Кипяток из расширительного бака самотеком направляется вниз по трубам, ведущим к батареям. Отдав тепло, возвращается в бак и снова нагревается.

Значительно увеличить давление в системе, ускорить циркуляцию теплоносителя поможет установка насоса. При средних температурах воздуха на улице, его можно отключить и контур будет функционировать на естественном движении воды. Это позволит сэкономить на счетах за электроэнергию. Вода в насос поступает при закрытом обратном клапане. Отключая его (оставляя открытым), весь объем теплоносителя направляют в обход насоса.

Такую печь можно загружать не только дровами или каменным углем. При использовании альтернативных видов топлива существует возможность усложнить строение системы, дополнив ее:

  •   баком для хранения гранул;
  •   механизмом, подающим паллеты в топку (пневматическим или шнековым).

Облегчить эксплуатацию печи можно путем установки автоматической системы регулирования ее работы, принудительной вентиляции.

Способы монтажа системы комбинированного отопления

С возведением новой печи. Необходимость возведения нового прибора отопления дает возможность выбрать наиболее подходящую модель печи и теплообменник, а также разработать грамотную схему магистрального проекта.

Схема: устройство отопительной печи с водяным контуром

  • Установка теплообменника в готовую печь. Этот вариант осуществить сложнее всего. Прежде всего это связано с необходимостью правильно рассчитать размеры, по которым изготовить змеевик. После этого придется разобрать часть печи, установить регистр и, если тяга была нормальной, собрать все в прежнем порядке. Сделать это можно и своими руками, если есть некоторый опыт печника или хотя бы каменщика.
  • Монтаж заводской печи с готовым выводом на водяной контур. В продаже уже давно можно найти камины, буржуйки и печи с установленным водяным контуром. Остается только создать замкнутую систему, подсоединить трубы, радиаторы и необходимое оборудование.

Подключение водяного контура

Подключить камин можно к уже имеющемуся в доме отоплению. К камину подсоединяются трубы для подвода и отвода воды, а также труба-дымоход. При необходимости обогрева пола для частного дома в котле устанавливаются дополнительные патрубки для циркуляции воды.

При подключении водяного контура необходимо соблюдать следующие важные пункты:

При подключении водяного контура необходимо соблюдать следующие важные пункты:

  • установка на ровную поверхность. Если нет возможности выровнять пол, на котором будет стоять камин, можно применить регулируемые по ножке. Неровная установка влечет за собой опасность при эксплуатации и значительное снижение эффективности работы камина;
  • обязательная проверка на герметичность после заполнения системы водой. Сначала следует проверить все стыки труб без подачи давления. Затем, включив циркуляционный насос, еще раз исключить протекание и негерметичность труб и стыков. Также необходимо обеспечить герметичность дымохода, покрыв места стыков жаростойким герметиком;
  • проверка работы камина и нагрева воды. Не следует пугаться запаха от камина при первом розжиге – в течение короткого времени он исчезнет. Необходимо проверить корректность работы автоматики: насколько точна регулировка температуры воды в радиаторах, возможно ли регулировать скорость ее подачи.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

  • С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
  • С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

  • высокий КПД;
  • безаварийность;
  • отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

  • при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
  • воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
  • желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Монтаж водяного контура

Как создать встроенный отопительный водяной контур печи для отопления частного дома? Для этого потребуется определиться с конструкцией регистров. Выбор невелик. Устанавливается в топочной камере или трубная гребёнка, или плоская конструкция, выполненная буквой П. для нагрева в ней воды при горении дров.

Исходя из того, что теплообменники станут работать в топке с постоянным соприкосновением металла к открытому пламени, потребуется выполнять толстостенную конструкцию с качественной сваркой швов. Кроме того, водяные камеры должны иметь достаточную ёмкость, чтобы не создать кипения воды и это учитывается в размерах регистра.

Предусмотреть место на температурное расширение металла, на возможность нагрева кирпичей за экраном, всё это является продуманной конструкторской разработкой. Создать регистр при кладке печной конструкции намного проще, чем монтировать его в уже готовую печь. Но выполняется печь для водяного отопления и тем, и другим способом.

Созданный дополнительный контур нагревает дом только во время топки, а в дальнейшем если в схеме отопления установлен циркуляционный насос, то подача тепла продолжается до остывания воды в системе. В то же время печь отдаёт тепло от нагретых кирпичей, значительно повышая КПД топлива.

Использовать печь для водяного отопления дома можно как на дровяных, так и на каменноугольных печах. Только при топке с повышенной температурой обязательна футеровка топочной камеры и первого колена дымохода огнеупорным кирпичом. Особые требования предъявляются и к толщине материала регистра.

Печь прослужит долго, если соблюдаются требования:

стенки топочной камеры с водяным обогревом должны быть толще, чем обычные конструкции;
особое внимание должно быть уделено качеству сварки с проведением опрессовки до окончания монтажа;
печь не должна иметь зазоров, так как повышенное сопротивление в топочной камере может стать источником поступающего угарного газа.

Печи с водяными контурами: разновидности

В частном доме печное водяное отопление может изготовляться в двух вариантах:

Для уже смонтированной печи изготовляется змеевик, который устанавливается в нее. Таким способом действуют гораздо реже, поскольку он довольно трудоемкий. Сложность заключается в необходимости изготовления топливника под готовые габаритные размеры.
Тепловой источник выкладывается собственными руками по размерам регистра. Если печка будет сложена соответственным образом, то будет служить надежно и долго

Особое внимание уделяется внутренней величине рубашки, которая должна начинаться от 4-5 см. В противном случае будет происходить закипание воды

Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса.

Толщина стенок должна соответствовать предполагаемому топливу, то есть его теплотворным возможностям. Для топки дровами достаточно и трех миллиметров, а для угля – не менее пяти миллиметров. Зазор между регистрами и стенками допускается в пределах 10-20 мм. Это необходимо для нивелирования теплового расширения используемого металла и сохранения его целостности.

Материалы изготовления печей на дровах

Чугунная дровяная печь

Отопительные печи для дачи изготавливают с применением кирпича, чугуна либо стали. Вне зависимости от используемых материалов, они располагаются в различных местах.

Чугунные печи

Отопление дач с помощью чугунных печей используется часто. Изготавливают их посредством литья. Ввиду высокой хрупкости чугуна при малых параметрах сами изделия имеют большую массу. Из плюсов выделяют:

  • быстрый нагрев;
  • возможность монтажа своими руками;
  • большой диапазон размеров;
  • адекватная цена;
  • яркий стиль;
  • прочная конструкция.

При внезапных перепадах температур чугун трескается. Во время попадания холодной воды на раскаленное покрытие могут возникнуть заметные изъяны.

Стальные обогревательные конструкции

Стальная печь

Имеют меньшую массу, чем изделия из чугуна. Потому их транспортирование и монтаж не потребуют особых усилий. Их можно без труда переместить по периметру дачи, если они имеют маленькие габариты.

Плюсы печек для дома из стали и чугуна похожи, поскольку материалы относят к металлам. Но сталь отличается большей прочностью, поэтому и цена выше. Готовая отопительная печь сваривается из отдельных листов.

Печи из кирпича на дровах

Кирпичная конструкция

Часто встречаются отзывы о низкой эффективности печей из кирпича. Обычно это связано с тем, что печка сделана с нарушениями основных правил. Современные методики позволяют соорудить изделия с высоким КПД. Главные плюсы:

  • повышенная прочность;
  • длительное применение;
  • медленное остывание;
  • яркий стиль;
  • большой функционал.

Печи из кирпича нуждаются в возведении прочного основания, которое сможет выдерживать большой вес.

Составление проекта

Проект печи зависит от ее основной функции и отапливаемого помещения. Для однокомнатных строений лучше всего подойдет открытая установка, поверхность которой наилучшим образом отдаст все свое тепло.

В двух-трех комнатных жилищах со смежной стеной, согласно грамотному проекту, отопительная печь устанавливается во внутренней (общей) перегородке.

Есть третий вариант – установка посредине комнаты. Когда речь идет об отопительно-варочных сооружениях, можно воспользоваться одной хитростью. Суть сводится к монтажу между жилым и кухонным помещением.

Получается, одна из частей направлена в сторону комнаты и выполняет функции обогрева. Варочная поверхность выходит на кухню и дает возможность готовить еду.

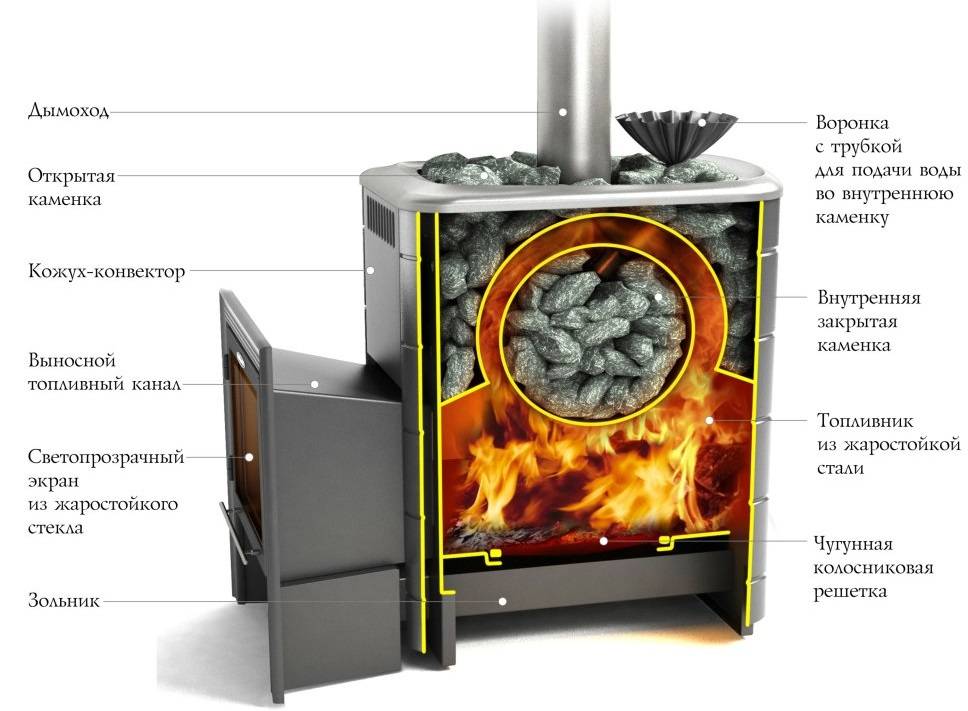

Конструкция дровяных печей

  1. Топка (топливник, топливная камера).

    Конструктивный элемент печки, предназначенный для сгорания топлива. Многие любители парной убеждены, что лучшая дровяная печь для бани та, которая имеет дверку топки из огнеупорного стекла. Почему, мы уже говорили выше.

    Рекомендуется подбирать каменки с топливником, сужающимся книзу. Делается это для того, чтобы прогоревшие дрова беспрепятственно падали на колосник.

  2. Колосник.

    Часть печки (как правило, отлитая из чугуна, чтоб спокойно выдержать большие температуры), на которой лежат тлеющие угли. Главная функция этого приспособления – это подавать воздух, для того, чтоб нижние из слоев горящих поленьев, либо брикетированного топлива, не гасли.

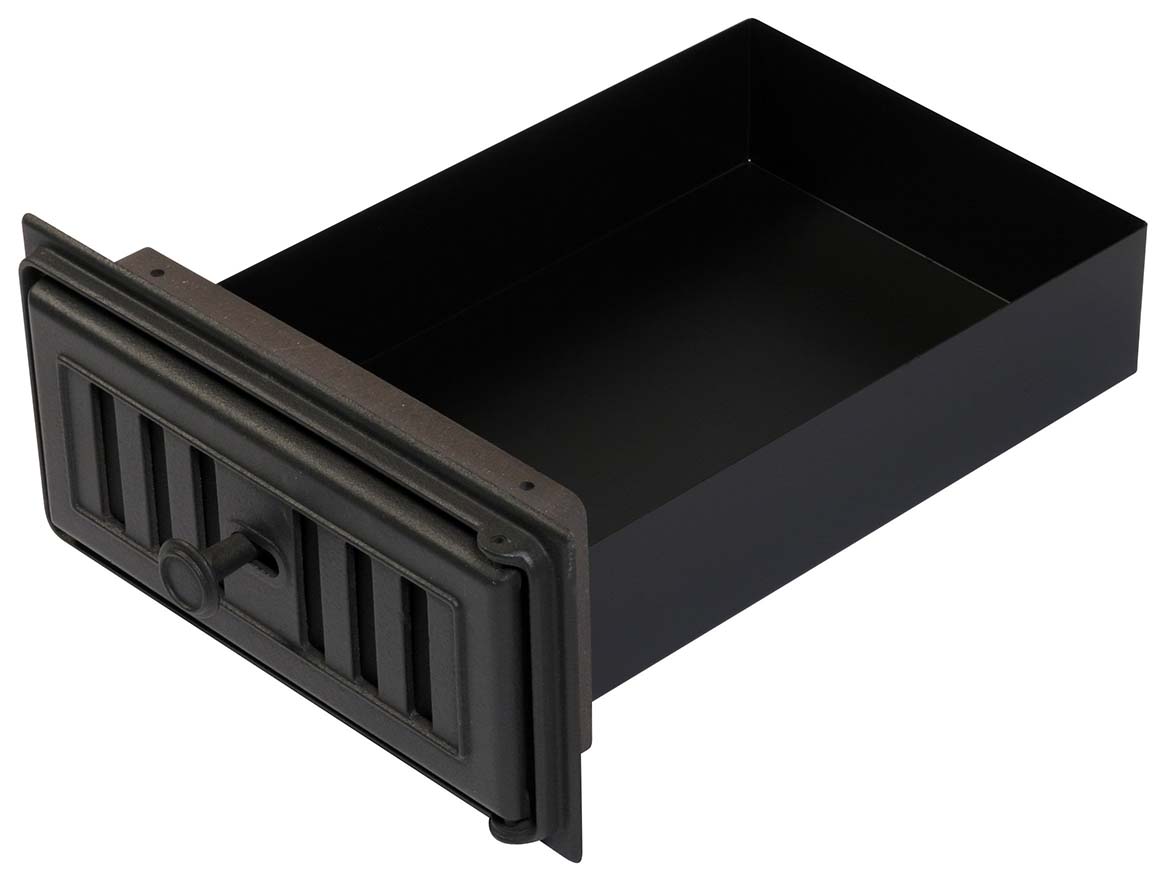

Зольник.

Камера в дровяной печке, в которой накапливается зола. Лучшая его конструкция – выдвижной ящичек, которым часто оснащаются печи для бани дровяные финские. Из него можно выбросить отходы, не прибегая к старомодным и сложным методам их извлечения особыми приспособлениями.

Каменка.

Пирамидальный лоток, имеющий большой объем. Лежащие в нем раскаленные камни, при добавлении на них воды, травяных настоев, разбавленного пива, обеспечивают помещение необходимым паром. Обычно для каменки применяют диабаз, перидотит, талькохлорит. Элитным считается полудрагоценный камень – жадеит.

Дымоход.

Он является обязательным конструктивным элементом всех печей на дровах. При его помощи удаляются продукты горения и угарный газ.

Ведущие производители оборудования для парных выпускают дымоходы из нержавеющей стали, а также высокотехнологичной керамики. Если вы хотите сэкономить, то отводную систему для дыма можно сделать и самостоятельно.

Печное отопление от дровяной печи

С помощью дровяных печей с древних времен человек обогревал жилое помещение, используя конвекционный механизм, т.е. разогревая окружающий воздух, который распространялся по дому. Такой вариант прост, но малоэффективен. Очень жарко рядом с печкой, но можно замерзнуть в дальнем углу во время холодов, необходим большой запас дров. Обогреть большие дома с помощью одной обычной печиневозможно.

Естественно, что возникает вопрос: как совместить эти два механизма при обустройстве собственной отопительной системы? Решение найдено путем установки водяного контура, который представляет собой трубную разводку внутри печи. Проходя по ним, вода нагревается до высокой температуры и далее распределяется по аналогии с централизованной системой отопления. Вода в трубе не может нагреться мгновенно, требуется определенное время для ее нахождения внутри печи. Увеличение времени прохождения теплоносителя обеспечивается многократным изгибанием трубы или формированием иных сложных трубных конструкций.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
