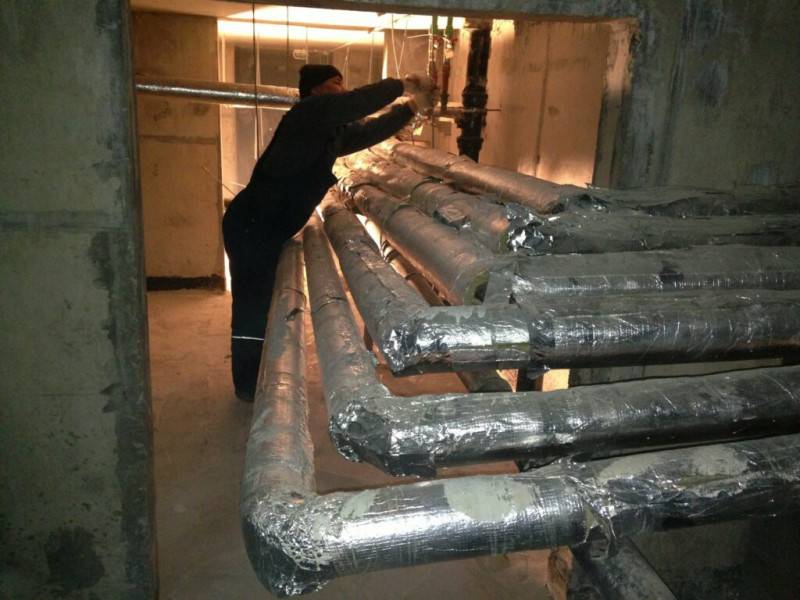

Утепление труб отопления в подвале — виды теплоизоляции

Описание и технические характеристики пенополиуретана

Утепление пенополиуретаном подходит и для металлических и для пластиковых систем отопления, расположенных на открытом воздухе.

Этот материал подходит для утепления на улице труб различного диаметра и еще называется «скорлупой». Материал также с одной стороны покрыт алюминиевой фольгой, чтобы уменьшить общую теплопроводность покрытия.

Однако стоит заметить, что по сравнению с другими видами, утепление при помощи пенополиуретана происходит обмоткой труб даже не в три слоя, а минимум в пять, а лучше в восемь.

Придется заматывать минимум в пять слоев, чтобы достичь нужного результата, а это приведет к дополнительным тратам.

Еще один минус пенополиуретана – минимальная защита от морозов и тепловых потерь.

Каждый в праве выбирать подходящий, по его мнению, утеплитель, главное не экономить и серьезно подойти к вопросу, чтобы тепло дошло до получателя, а не уходило на обогрев воздуха на улице.

Заметьте, что правильно выбранный утеплитель для труб на открытом воздухе может существенно продлить срок работы отопительной системы и ее эффективность!

Технология и монтаж утеплителей в быту — лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

• Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
• Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
• Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов.  ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

• В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
• Раздвигают шов и помещают изделие на трубу.
• Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 — 5 штук на один погонный метр.
• Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 — 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Нужно ли утеплять подвал?

Из описания выше становится очевидным, что да, подвал лучше утеплить. Приведем еще несколько аргументов, для тех, кто сомневается:

• эффективно используется полезная площадь;
• исключается появление грибков и плесени в подвальном помещении, которые являются источником неприятного запаха и ухудшения микроклимата на нижнем этаже дома;
• температура в утепленном подвале не опускается до минусовой отметки;
• утепление подвала в доме дает возможность защитить фундамент от сырости и деформаций вследствие пучения грунта;
• снижаются темпы разрушения основания здания;
• снижается расход электроэнергии или газа на отопление дома.

Примечание. Если подвал не утеплен, согласно ГОСТ 9561-91 «Плиты перекрытий железобетонные» необходимо утеплять перекрытие, которое отделяет пол первого этажа от неутепленной зоны. Такое же требование прописано и в СНиП 2.08.01-85

К сведению, технология утепления погреба схожа, но имеет некоторые отличия.

Полимерные вспененные материалы

Кроме пенополиуретана очень часто используются и другие синтетические теплоизоляторы, которые призваны утеплить трубы отопления в подвале лучшим образом. Среди самых распространенных можно выделить:

• Вспененный каучук. Высокий уровень эластичности и повышенная устойчивость к температурным перепадам. Каучук не будет гореть, а при прямом воздействии огня начнет затухать. Именно поэтому материал используется активно в тех помещениях, где есть вероятность воздействия прямого пламени или искр.
• Вспененный полиэтилен. Для внутреннего утепления труб отопления в подвале частного дома он подходит лучше всего. Продается в виде трубок со специальными надрезами различного диаметра.
• Пенополистирол. По своим характеристикам во многом сходен с пенополиэтиленом, но имеет более высокий уровень жесткости. Теплоизолятор продается в виде частей трубы, которые имеют специальные выступы для крепежа. При использовании материала не образуется мостиков холода. Долговечная эксплуатация.
• Вспененное стекло. Сегодня применяется очень редко, но, одновременно с этим, имеет отличные эксплуатационные свойства. Минимальный коэффициент теплопроводности позволяет защитить трубы отопления подвала частного дома от теплопотерь. Высокая плотность материала не позволяет ему деформироваться даже при серьезных механических нагрузках.

Вспененный каучук.

Вспененный полиэтилен.

Пенополистирол.

Вспененное стекло.

Определенной альтернативой всем теплоизоляционным материалам, которые были перечислены выше, можно назвать теплоизоляционную краску, которую часто именуют «жидкой теплоизоляцией».

Установка термоизоляции на трубопровод

Прежде чем начать непосредственно работу по монтажу утеплителя, необходимо пройти несколько подготовительных этапов.

Во-первых, следует выбрать материал изоляции. Руководствоваться в этом пункте можно и предполагаемыми условиями эксплуатации (рабочая температура, возможность механической деформации, наличие грызунов), и диаметром труб (очевидно, что для небольшого диаметра идеально подойдут полые цилиндры, к примеру, из вспененного полиэтилена, а трубы большого диаметра легче обмотать стекловатой).

Кроме того, если работы будут производиться в труднодоступных местах, логичнее использовать легко наносимые материалы – термоизоляционную краску или пеноизол.

Во-вторых, нужно заранее максимально освободить доступ к изолируемым трубам, постаравшись убрать все препятствия. В итоге это значительно ускорит работу и предотвратит возможный травматизм или порчу расходных материалов, а значит, лишние траты.

После подготовительных действий выполняется собственно фиксация материала на трубе.

Порядок работы следующий:

1. Перед нанесением изоляции трубы покрывают по спирали скотчем-фольгой.
2. Утеплитель оборачивают вокруг трубы или иным способом наносят или закрепляют на поверхности. Независимо от способа нанесения работу следует производить добросовестно, избегая оставлять открытые участки, которые впоследствии станут «мостиками холода».
3. После закрепления изоляционного материала на поверхности трубы его дополнительно фиксируют скотчем (к примеру, сантехническим), обматывая в несколько слоёв. Обмотку тоже следует производить как можно тщательнее и с определённым усилием.

Основные материалы для утепления трубопроводов

Для получения максимального эффекта важно четко определиться, чем утеплить трубы отопления в подвале, квартире или на чердаке. Выделяют мягкий рулонный, твердый штучный и жидкий теплоизоляционный материал

Делая выбор, необходимо учитывать диаметр коммуникаций, чтобы правильно подобрать размер штучного утеплителя.

Все виды изоляции на трубы отопления выполняют свои функции за счет содержащегося внутри воздуха и разнятся лишь удобством монтажа. Теплоизоляция «скорлупа» – один из наиболее легких способов утепления. Она выпускается в форме полуцилиндров. Установка может быть выполнена своими руками путем соединения половинок.

Скорлупа обеспечивает качественную изоляцию труб отопления в подвале (на чердаке) посредством пазов в половинках цилиндра. К наиболее популярным и практичным утеплителям трубопроводов относятся пенополистирол, стекловолоконная и минеральная вата, пенополиуретан, пеноизол, вспененный полиэтилен, фольгированный пенофол.

Для чего утепляют трубы

Принцип работы отопительной системы – в том, что воздух в помещении нагревается с помощью теплоносителя (циркулирующей по трубам и радиаторам воды). Вода отдает тепло и возвращается для нагрева обратно в котел.

Если отопительная система внутри квартиры не нуждается в дополнительной изоляции, то вне ее она просто необходима. Труба, по которой течет горячая вода, не может промерзнуть даже при сильных холодах, уверены некоторые. Однако утепляют трубу вовсе не по этой причине, а для того, чтобы минимизировать теплопотери.

Зачастую котельная, которая отапливает здание (или несколько строений), расположена отдельно от него – на расстоянии десятков, а то и сотен метров. Тепло в дома поступает по отдельным магистралям, порой немалой протяженности. Пока оно доходит до потребителя, температура воды снижается. Кроме того, стены в домах часто бывают холодными, а стекла в окнах треснутыми, вследствие чего в подъездах бывает низкая температура. Во избежание потерь тепла трубопровод «укутывают» в подвалах МКД (многоквартирный дом), на чердаках и лестничных клетках – чтобы тепло не терялось, и батареи оставались горячими.

 Иногда приходится сталкиваться с тем, что трубы в подъезде изначально не были изолированы или покрытие устарело. Из-за старых ошибок, которые были допущены во время монтажа теплосетей, потери тепла могут достигать 50 процентов! Это увеличивает затраты потребителей и сокращает срок службы трубопровода, превращая теплоизоляцию отопительных сетей в актуальное решение.

Теплопотери могу достигать 50%!, из-за ошибок в монтаже

Управляющая компания несет обязательства по утеплению внутридомовых сетей в соответствии с правилами подготовки к отопительному периоду. Стоимость работ входит в сумму квартплаты, поэтому балансодержатель обязан в преддверии отопительного сезона проверить все коммуникации и при необходимости их утеплить. Это нужно и для того, чтобы избежать механических повреждений магистрали.

Материалы для утепления подвала

Сначала собственник дома должен определиться, чем утеплить подвал. На строительном рынке представлено много видов теплоизоляционных материалов с самыми разными характеристиками.

Рассмотрим наиболее популярные утеплители с точки зрения целесообразности использования для теплоизоляции подвала:

пенопласт. Самый дешевый и доступный изоляционный материал. Для утепления используют пенопласт с плотностью 25 кг/м.куб.
Пенопласт популярен благодаря свойствам: легкость, устойчивость к гниению, отличные теплоизоляционные характеристики, неспособность впитывать влагу, длительный срок эксплуатации. Именно поэтому утепление подвала пенопластом является одним из распространенных способов повысить теплоизоляционные характеристики подвального помещения. Но, не следует забывать о том, что пенопласт нельзя использовать в помещениях с высоким риском возгорания, чтобы исключить вероятность возникновения пожара. Этот материал горюч и главное – выделяет вредные токсичные вещества при горении;

пенополистирол. Более современный аналог пенопласта. Обладает всеми свойствами, которые присущие пенопласту, но отличается более высокой плотностью (а значит крепче), наличием системы «паз-гребень».
Вместе с тем, пенополистиролу свойственна простота механической обработки (лист не крошится при порезке), устойчивость к нагрузкам и более высокая цена. Утепление подвала пенополистиролом активно практикуется, т.к. этот материал наилучшим образом подходит для того, чтобы осуществить утепление подвала снаружи и изнутри;

пенополиуретан. Напыляемый теплоизоляционный материал. Особенность ППУ состоит в способности заполнить мельчайшие щели. Пенополиуретан не пропускает влагу, не гниет, не горит, обеспечивает полную герметичность помещения. Утепление подвала пенополиуретаном позволяет создать прочный наружный слой изоляции. К числу недостатков относится высокая стоимость и невозможность выполнить работы своими руками;

минеральная вата. Утепление подвала изнутри допускает использование мягких утеплителей и только при условии отсутствии влаги. Минвата – гигроскопична и при намокании теряет свои теплоизоляционные свойства;

керамзит. Несмотря на то, что это сыпучий утеплитель, он обладает хорошими теплоизоляционными свойствами. Тем не менее, утепление подвала керамзитом оправдано только для изоляции пола в подвальном помещении и для защиты фундамента снаружи, поскольку керамзитовый гравий (щебень) обеспечивает хороший дренаж.

Утеплитель, его вид и толщина, подбирается индивидуально для каждого конкретного случая. Выбор теплоизоляционного материала можно доверить профессионалу, который рассчитает требуемую толщину с учетом многих факторов. А можно сделать расчет самостоятельно. Для этого можно воспользоваться рекомендациями, которые содержат:

• СНиП II-3-79 «Строительная теплотехника»
• справочник по конструкциям тепло- и звукоизоляции. Стены подвалов и фундаменты;
• СНиП 23-02-2003 «Тепловая защита зданий»

А также:

Теплотехнические требования к утеплителю для подвала

Изучение приведенных выше документов, дает возможность выделить главные теплотехнические требования:

сопротивление теплопередаче (СНиП 23-02-2003). Для Москвы – Rо = 4,15 м2•°C/Вт.

Зависимость коэффициента теплопроводности утеплителя и его толщины для внутреннего утепления подвала (таблица)

Зависимость коэффициента теплопроводности утеплителя и его толщины для наружного утепления подвала (таблица)

• восприятие нагрузок (СНиП 2.01.07-85);
• теплоустойчивость ограждающей конструкции. Расчет амплитуды колебаний температуры базируется на положениях СНиП 23-02-2003;
• паропроницаемость ограждающей конструкции (СНиП 23-02-2003).
• требования пожарной безопасности (СНиП 21-01-97, ГОСТ 30247, ГОСТ 30403).

Выбранный материал накладывает существенный отпечаток на выбор технологии и определяет, чем и как утеплить подвал в частном доме правильно.

Утепление труб отопления

Избежать ненужных теплопотерь можно, просто утеплив специальным теплоизоляционным материалом трубы отопления. Утепление теплопровода поможет снизить уровень теплопотерь, избежать оттаивания почвы в том месте, где под землей проходит трубопровод и продлить срок службы труб за счет снижения темпа развития коррозии.

Разновидности утеплителей для труб и их необходимые качества

Теплоизоляционные материалы, использующиеся при утеплении труб отопления, бывают нескольких разновидностей:

— кожуховые утеплители;— листовые материалы;— заливочные утеплители;— рулонные материалы.

Качественный утеплитель должен обладать низкой теплопроводностью, легкостью использования и стойкостью к воздействию огня.

Чем утеплить уличные трубы отопления

1. Утепление труб отопления на улице лучше всего производить с помощью теплоизоляционной краски. В состав такой краски входят керамические микросферы, пеностекло, перлит, а также вещества, имеющие высокий теплоизоляционный коэффициент.

2. Слой теплоизоляционной краски толщиной не более двух миллиметров может заменить большое количество минеральной ваты или же пенополистирола.

3. Теплоизоляционная краска является экологичным продуктом и защищает трубы отопления от коррозии.

Применяется данный утеплитель не только в быту, но и в промышленности.

4. Наносить теплоизоляционную краску лучше всего методом распыления. Так она сможет максимально эффективно приникнуть даже в сложно доступные места.

Чем утеплить трубы отопления, расположенные в чердачном помещении

1. Утепление труб отопления на чердаке может производиться с помощью минеральной ваты.

2. Минеральная вата выпускается и в виде матов и в форме рулонов.

3. Данный теплоизоляционный материал может быть использован для утепления труб, по которым проходит очень горячий теплоноситель.

4. Минеральная вата не горит и не деформируется от воздействия на нее высокой температуры. Также этот утеплитель может спокойно переносить воздействие кислот, растворителей, щелочей и масел.

5. Серьезным недостатком минеральной ваты является ее склонность к накоплению влаги

Именно поэтому при ее монтаже особенное внимание следует уделить гидроизоляции

6. Минеральная вата за счет своих свойств способна создавать в помещении благоприятный микроклимат. Этот теплоизоляционный материал стоит довольно дорого, поэтому утепление труб отопления на небольшом участке не сильно ударит по бюджету.

Утепление труб отопления, проходящих под землей

1. Утепление труб отопления под землей производится с помощью пенополистирола. Для труб этот утеплитель выпускается в форме двух полусфер, имеющих с внутренней стороны выемку.

2. Стоит пенополистирол совсем недорого и его можно использовать на больших участках трубопроводов.

3

Пенополистирол не склонен к накоплению влаги, что очень важно для подземных трубопроводов

4. При монтаже стыки двух сфер проклеиваются скотчем.

Какие еще материалы можно использовать для утепления труб отопления

Кроме описанных выше теплоизоляционных материалов также можно выбрать материал для утепления труб отопления какой-либо из нижеперечисленных:

1. Пеноизол. По своим свойствам от похож на пенополистирол. Отличается только технология нанесения. Пеноизол выпускается в жидком виде и наносится на трубы отопления с помощью распыления. Получившаяся оболочка абсолютно герметична.

2. Вспененный полиэтилен. Чаще всего для утепления труб в домах и квартирах используют именно этот материал. Выпускается вспененный полиэтилен в форме рулонов, что серьезно упрощает процесс монтажа.

3. Вспененный пенополиуретан. Он выпускается в баллонах и предназначается для бытового применения. Стоит вспененный пенополиуретан довольно дорого. Экономически целесообразно его использовать только для утепления небольшого по площади трубопровода.

Как утеплить трубы отопления

Утепление в помещении, где горячие трубы должны не сохранять тепло, а отдавать его в пространство, противоречит этому правилу. Только в неотапливаемых помещениях должны быть теплоизолированные магистрали, и к таким помещениям можно отнести подвалы и чердачное пространство.

Так как правильно построенный подвал не может иметь воды на полу, а на чердаке воды не должно быть и подавно, то для утепления трасс в таких помещениях обычно используют базальтовую или каменную вату, не очень плотный пенопласт и/или полиуретан. Если помещение достаточно сухое, то гидроизоляцию можно не наносить.

Самый дешевый теплоизолятор (что в частном секторе играет не второстепенную роль) — минеральная вата. В любом случае, утеплитель для труб, проходящих по чердаку или в подвале, также должен быть устойчивым к высоким температурам: если расширительный резервуар системы отопления установлен на чердаке, то в определенных условиях температура воды в нем может достигать высоких значений, а то и доходить до точки кипения.

Утепление магистрали в грунте имеет свои особенности:

1. Прокладывать отопительные коммуникации необходимо только ниже точки промерзания грунта в конкретном географическом и климатическом регионе;
2. Влага в любом виде не должна попадать на материал утеплителя;
3. Утепление не должно подвергаться механическим воздействиям и деформациям под массой грунта.

Кроме того, учитывая земляные работы по рытью траншей и обратной засыпке грунта в канаву, утепление магистрали под землей будет мероприятием достаточно дорогостоящим, но одноразовым – срок службы правильно утепленных и защищенных трубопроводов исчисляется многими десятилетиями.

Самый надежный, и поэтому популярный способ – укладка (обмотка) теплоизоляционных материалов, которые затем защищают жесткими кожухами:

1. Утепленная любым методом трасса помещается в ПВХ трубу бо́льшего диаметра. Обычно это изделия Ø 110-160 мм – в большом пространстве хватает места и для труб с рабочей жидкостью, и для базальтовой ваты или других разновидностей теплоизоляции;
2. Кроме самодельных многослойных конструкций, промышленностью выпускаются фабричные многослойные трубные изделия разной конструкции и степени сложности. В основном в разрезе такие изделия выглядят как: труба, теплоизоляция, жесткий наружный корпус. Единственный, но существенный недостаток такой технологии – дороговизна, поэтому чаще все-таки используют первый вариант утепления подземных труб отопления.

Утепление теплотрассы на улице должно учитывать возможную площадь контакта трассы с атмосферными осадками – дождем, росой, туманом, снегом, и т.д. Такие магистрали обязательно должны защищаться слоем гидроизоляции при следующих слоях утепления уличных трубопроводов:

1. Минеральная (базальтовая, каменная, стекловолоконная) вата;
2. Крепление утеплителя шелковым шнуром;
3. Рубероид;
4. Обмотка рубероида оцинкованной или алюминиевой проволокой.

Заключение

Те, кто видел, в каком состоянии иногда находятся городские тепломагистрали, понимают, почему радиаторы в квартирах еле теплые, и почему так необходимо утеплять собственную теплотрассу индивидуального или централизованного отопления, подходящую к дому с улицы. Чем качественнее сделано утепление, тем меньше тепловых потерь будет по ходу доставки горячей рабочей жидкости к батареям в жилых отапливаемых помещениях, и тем меньше будут расходы на энергоносители, на которых работает котельная или индивидуальный котел.

Надежные утепляющие материалы для тепловых магистралей в дом или в квартиру, правильная укладка и защита всех слоев утепления – это предохранение трассы от негативных атмосферных воздействий и экономия на энергетических ресурсах – на газе, на угле, электричестве или дровах, а значит, экономия семейного бюджета.

Как и чем лучше утеплить трубы отопления на улице? Ниже подробно изучим этот вопрос с целью осуществления утеплительного процесса самостоятельно.
