Теплообменник для банной печи — способы изготовления и подключения

Как самостоятельно изготовить устройство

Несложный змеевик несложно изготовить самостоятельно из медной трубки. Для дымохода диаметром 100 мм подойдет медная трубка с диаметром ¼ дюйма и длиной 3-4 м. К концам трубы следует припаять фитинги с резьбой. Затем трубку заполняют мелким песком, закручивают их и обматывают дымоход.

Между витками желательно оставлять небольшое расстояние – тогда труба от дымохода будет нагреваться и теплопередачей, и инфракрасным излучением. Эту работу удобно выполнять с помощником. Затем песок из трубы вымывают водой под давлением. Присоединяют трубы, ведущие к радиаторам и расширительному баку.

Теплообменник Кузнецова выполняют при помощи сварки. Самый простой вариант – изготовить корпус из газового баллона или трубы большого диаметра.

Для изготовления понадобятся следующие материалы:

  1. Газовый баллон, труба большого диаметра (300 мм) для корпуса.
  2. Труба диаметром 32 мм (одну заготовку лучше взять большего диаметра – до 57 мм). Длина заготовок – 300-400 мм, общее количество должно быть достаточно для вырезания заготовок.
  3. Два небольших патрубка одного диаметра с диаметром дымохода; желательно использовать трубу дымохода – если дымоход сборный, то с одной стороны конструкции патрубок будет с раструбом, который необходим для монтажа теплообменника.
  4. Два фрагмента стального листа, достаточных, чтобы вырезать заглушки торцов корпуса.

Технология изготовления воздушного теплообменника:

В корпусе по бокам вырезаются отверстия с диаметром, равным диаметру дымохода.

Конструкция из тонких трубок и заглушек вставляется в корпус и проваривается по стыку заглушек и корпуса из большой трубы.

В отверстия по бокам корпуса вставляются патрубки и также провариваются.

Альтернативный вариант:

Какие материалы можно использовать

Идеальный вариант – нержавеющая сталь (например, пищевая аустенитная нержавейка 08Х18Н10 или AISI 304) или медь. Изделия промышленного производства иногда изготавливают из титана. Но цена на эти материалы достаточно велика. Зато они долговечны, не ржавеют, надежны и прочны. Если у вас буржуйка в гараже или самодельная каменка из подручных материалов в бане, вполне возможно применить и черный металл (углеродистую сталь).

Можно применить качественную гофрированную трубу из нержавейки. Оцинкованная гофра – нежелательный и недолговечный вариант. Для змеевика можно применять и алюминиевые трубы (только не для дымоходов твердотопливных печей).

Иногда применяют и оцинкованную сталь, но следует иметь в виду, что при сварочных работах слой цинка испаряется, и все преимущества оцинковки (стойкость к коррозии) сходят на нет. При температуре выше 400 °С цинк начинает испаряться (пары цинка токсичны), поэтому не стоит применять оцинковку для теплообменников на дымоходах твердотопливных котлов.

Водонагреватели

Современные водонагреватели можно разделить на три группы зависимо от типа топлива:

  • дровяные;
  • газовые;
  • электрические.

Электрические

Известно два вида электронагревателей для воды:

  1. Проточные — компактные устройства, которые быстро нагревают протекающую через них жидкость. Могут быстро подавать горячую жидкость. Зимой медленно нагревают воду, она может не успевать нагреться до оптимальной температуры, литься из крана или душа холодной.
  2. Накопительные электронагреватели — бойлеры. Не подходят для маленьких помещений, поскольку занимают много места. Если баня редко топится зимой, жидкость внутри системы может замерзнуть. Это приведет к порче бойлера.

Чтобы в накопительном электронагревателе не замерзала вода, можно:

  1. Установить бойлер и включить минимальный температурный режим. Недостаток — лишние затраты электричества.
  2. После каждого использования сливать из устройства всю жидкость.

Лучше установить бойлер в помещениях с постоянным отоплением.

Дровяные

Если нет электричества, газа, получит горячую жидкость можно единственным способом — используя дровяной нагреватель. Он состоит из четырех элементов:

  • металлического корпуса;
  • камеры для сгорания твердого топлива;
  • дымохода для отвода газов;
  • емкости с жидкостью, расположенной над топкой.

Топить дровяную печь можно разными видами дров. Необходимо регулярно чистить дымоход, топочную камеру от сажи, золы.

Газовые

Газовый нагреватель — проточная колонка, которая работает от природного или сжиженного газа. Это экономичное оборудование, которое одинаково эффективно работает зимой, летом.

Недостатки газовых колонок:

  • дорогой и сложный монтаж;
  • для подключения к центральной системе газоснабжения нужно оформить множество бумаг.

Чтобы установить газопровод, нужно выполнить большой объем земельных работ.

Какой теплый пол выбрать для бани

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Как установить

Проще всего произвести монтаж, если вы покупаете конкретный теплообменник в комплекте с банной печью. Здесь все действия упираются в подробную инструкцию от производителя. Другой вопрос: как подключить водяной контур или топку для кирпичной печки? Основную трубную деталь делают заранее из черной толстостенной трубы. Чтобы она подошла, предварительно создают проект печи, если его еще нет.

Узнать самостоятельно объем бака довольно затруднительно. Проще найти аналогичную модель в Интернете и сделать все по схожести. Просто ищите печь с такими же техническими характеристикам, там и будет указан объем емкости. Однако лучше внимательно отнестись к этому показателю, чтобы избежать перегрева или недогрева.

Для монтажа подойдут любые прочные трубы, не только металлические, но и полимерные. Диаметр их рассчитывают, основываясь на размеры патрубков. Расстояние между баком и печью не должно быть больше, чем 3 метра.

Как сделать теплообменник самостоятельно?

Покупать дорогие изделия из нержавейки для эксплуатации в бане нецелесообразно. Теплообменник для печи в бане можно легко изготовить самостоятельно. Как сделать теплообменник банной печи своими руками? Пошаговая инструкция будет ниже.

Материалы и инструменты

Какие материалы имеют для теплообменника печи в бане первостепенное значение? Зависит от того, сколько воды нужно нагреть. Вот примерный список того, что понадобится:

  • металлический лист, толщина 2-3 мм — S=2*(0,40*0,80+0,40*0,20)+0,80*0,20 = 2*(0,32+0,08)+0,16 = 0,96 м2
  • кран Ø32 мм — 2 шт.
  • обратный клапан Ø32 мм — 1 шт.
  • фитинги Ø32 мм— 6 компл.
  • патрубки Ø32 мм — 6 шт.
  • вентиль Ø32 мм (для слива) — 1 шт.
  • труба металлическая, гофрированная Ø32 мм — 3 м.
  • труба Ø32 мм (холодный водопровод) — по необходимости.
  • уплотнительный шнур для герметизации соединений — 1 упак.
  • электроды — 1 пачка.

Какой инструмент используется? Вот список:

  • сварочный инвертор;
  • «болгарка»
  • прочие инструменты.

Расчет размеров

Мощность нагревателя должна соответствовать мощности самой печи. Рекомендуют сделать теплообменник, руководствуясь следующим:

  1. Теплообменник не должен потреблять больше 10% от мощности самой печи. В таком случае, мощности печи хватит и на обогрев помещения. Топливо будет расходоваться максимально эффективно. Время нагрева не увеличится.
  2. Суммарная длина труб не должна превышать 3 метра. Нужно сделать необходимый уклон, который составляет 2500 на прямой подаче, а на обратной — больше 300 в сторону печки. Так теплоноситель будет эффективно подаваться самотеком. В противном случае, не обойтись без насоса.
  3. Воды должно быть достаточно. Она должна нагреваться не более двух часов, но не закипать. Если сделать бак слишком малого объема, теплоноситель очень быстро закипит. Если котел находится непосредственно в парилке, мыться там будет очень тяжело. Тяжелый пар заполнит помещение и нормально дышать станет невозможно. При слишком большом объеме бака из металла, теплоноситель может и вовсе не нагреться.
  4. Не забудьте, что когда печь прогорит, вода все же какое-то время должна оставаться горячей. Поэтому, нужно заложить необходимый запас мощности.

Учитывая все вышесказанное, попробуем подобрать оптимальный теплообменник из металла. Принимаем, что для прогрева воздуха в бане нужно 5 кВт. Тогда мощность теплообменника из металла составит 10 кВт, а его площадь — 1 м2. На возможные теплопотери отнесем 3 кВт. Тогда монтаж 1 м2 теплообменника даст нам 7кВт энергии. Время нагрева воды — 2 часа. Тогда требуемую площадь теплообменник определим по формуле: S = 1/7*W, где

W = 0,00117*V*(tk-tн) /T= 0,00117*65*(70-10) /2= 2,3кВт, отсюда S = 1/7*W=1/7*2,3 = 0,33 м2, где S — требуемая площадь теплообменника, м2;

W — требуемая мощность теплообменника, кВт (важно определить ее правильно); V — объем воды, которую надо нагреть, принимаем 65 л (достаточно для 4-х человек); tk – требуемая температура воды, принимаем 700С (оптимальная температура горячей воды); tн – изначальная температура воды, принимаем 100С. Требуемая мощность печи — 5+2,3 = 7 кВт. 0,3 кВт можно не учитывать, т

к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

0,3 кВт можно не учитывать, т. к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

Инструкция по изготовлению

  1. Правильно изготовим 2 бака для воды: один лучше делать в форме цилиндра (для теплообменника), второй — прямоугольный (выносной). Размеры рассчитываем индивидуально, исходить лучше из расчета выше и собственных потребностей.

    Варианты конструкций

  2. Изготавливаем змеевик, устанавливаем в бак.

    Пример конструкции змеевика 1

    Пример 2

    Пример 3

    Пример 4

  3. Наполняем водой и испытываем в течении 6 часов. Все швы должны быть герметичны, отпотин и утечек быть не должно. Содержание воды в баке при отрицательной температуре запрещено.
  4. Привариваем 2 патрубка для прямой и обратной (нижней) подачи, чтобы организовать циркуляцию.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

  • использование бака самоварного типа допускается только с печами для бань;
  • запрещается эксплуатировать пустой бак во время работы печи;
  • если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения. Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

  • Вмонтирован в печь – при появлении накипи теряет КПД.
  • Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Рекомендации по выбору

Достоинства и недостатки вариантов теплообменников:

  • Внутренний. Непосредственно контактирует с зоной горения, поэтому скорость нагрева теплоносителя высока. Однако, эффективность сгорания топлива в такой системе низкая, так как теплоноситель отнимает часть вырабатываемой энергии у топлива, что приводит к его перерасходу при прогревании парной. По расчетам, эффективность внутренних теплообменников не превышает 50%.
  • Внешний. Нагревается медленнее, чем змеевик из-за удаленности от источника тепла, однако, также отнимает тепло от стенки топливника, снижая эффективность системы. Недостатки схемы — размещенный на стенке печи бак требует постоянного добавления холодной воды из-за ее быстрого прогрева, а также возможную опасность ожога при прикосновении к баку.
  • Наружный. Повышает эффективность сгорания топлива в печи до 60% за счет охлаждения проходящих через дымоход горячих газов, что уменьшает время протапливания парной и количество требуемого топлива. Недостаток наружного варианта — необходимость добавления холодной воды при ее закипании в баке.
  • Наружный проточный (экономайзер). При использовании экономайзера вода в баке успевает прогреться до температуры, необходимой для помывки за время протапливания парной, что делает эту схему лучшим вариантом использования для бань.

Важно! При изготовлении теплообменника и накопительного резервуара выбор формы и размера лучше производить, сравнивая их с печами известных производителей сходной мощности, так как эти печи прошли необходимую проверку эффективности. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны

Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны.

Устройство переоборудованных печей для бани

Реализовать систему второго контура в печи можно несколькими способами. Выбор наиболее подходящего решения зависит от типа печки и наличию технических возможностей, как то сварки и подходящего материала для теплообменника.

Наиболее распространенные схемы оборудования водогрейного контура:

  • Установка на дымоход или в топку печи рамного теплообменника или витого змеевика;
  • Монтаж на печи дополнительного наставного бака для нагрева воды, циркулирующей в системе отопления;
  • Оборудование внутри топочной камеры системы из труб-регистров.

Если площадь отапливаемого банного помещения превышает 30 м2, без учета парилки, то будет правильным предусмотреть в конструкции печки для сауны с водяным контуром дополнительный бойлер-накопитель для горячей воды. Таким способом можно использовать часть кипятка для нужд моечного отделения и уборки помещения уже после того, как топка была потушена.

Не все перечисленные способы установки водогрейного контура одинаково эффективны. Например, самый простой вариант, предусматривающий монтаж второго наставного бака для подогрева воды, признается специалистами наиболее неэффективным. Зачастую печь и сауна прогреваются до требуемой температуры, а предбанник и комната отдыха остаются холодными. И дело тут не в количестве жидкости в контуре, просто такой способ подогрева через стенку печки считается самым безопасным и одновременно малоэффективным.

Упрощенные системы отопления бани

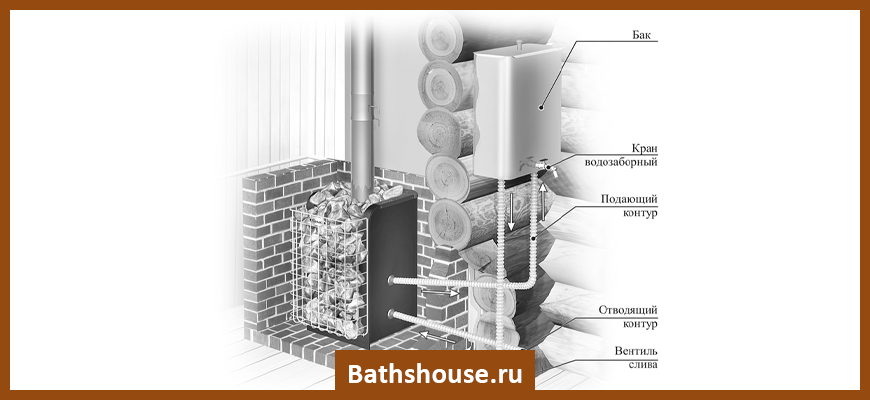

Наиболее простой в изготовлении, обслуживании и эксплуатации является система, в которой производится отопление бани от печи в парной. То есть, печь-каменка, обеспечивающая максимальный нагрев окружающего воздуха и получение разогретого пара, располагается в парном помещении, а ее топочная часть, через которую производится загрузка горючего материала, выносится в предбанник. При этом за счет реализации подобной конструкции производится отопление бани от банной печи одновременно и в парной, и в предбаннике. Отопление помывочного отделения бани в этом случае происходит за счет размещения в нем бака с горячей водой, а при необходимости и дополнительной батареи отопления.


Располагающийся в помывочном отделении бани накопительный бак, соединяется трубами с теплообменником, нагревающимся при помощи банной печи. Нагрев воды в накопительном баке производится при помощи циркуляционного насоса, прокачивающего воду через теплообменник, располагающийся либо непосредственно в области горения топлива, либо на дымоходной трубе печи.

Печь для бани с теплообменником для отопления и получения необходимого количества горячей воды является наиболее эффективным и простым способом поддержания оптимальной температуры во всех помещениях бани. Такая комбинированная конструкция достаточно экономна с точки зрения расхода топлива, генерирует большое количество тепла и имеет сравнительно небольшое время выхода на рабочий режим.

Что нужно знать об эксплуатации аппарата

Не менее ответственным занятием является выбор печи, оснащенной подобным устройством. Рассматривая различные модели, необходимо быть предельно внимательным, чтобы не пропустить мельчайших нюансов. Предлагаем ознакомиться с основными правилами, определяющими безопасность эксплуатации устройств:

  1. Крепление за счет подвижных соединений компенсирует температурную деформацию и изменение размеров узлов аппарата во время их нагрева.
  2. Полезная мощность является важным показателем, который должен учитываться при проведении всех необходимых расчетов.
  3. Желательно, чтобы габариты теплообменника соответствовали характеристикам печи. На выполнение функций устройства должна отдаваться лишь десятая часть всего тепла, вырабатываемого в отопительном агрегате.
  4. Необходимо, чтобы выносной бак вмещал в себя столько воды, сколько может нагреться буквально за два часа с момента растопки печи.
  5. Все уплотнители, устанавливаемые в местах соединения элементов системы, должны быть изготовлены из материалов, устойчивых к воздействию высокой температуры.

Основных требований немного, но их соблюдение является обязательным при установке и эксплуатации аппарата. Это способствует значительному повышению долговечности устройства.

Недостатки печей с внутренним контуром

На самом деле проблема оборудования в бане водяного отопления имеет и отрицательные стороны. Поэтому, перед тем как сделать водяной контур в бане, нужно быть уверенным, что все переделки будут выполнены грамотно и качественно.

Вторым отрицательным моментом, по мнению специалистов, считается сложность теплового расчета температуры жидкости и отбора кипятка в водяном контуре. На практике, редко кто делает теплотехнический расчет для двухконтурной печи для бани, просто используют типовую схему.

В третьих, схема печки с водяным контуром может не подойти для бани на даче, особенно, если загородный домик в период осень-зима посещается нерегулярно. В такой ситуации придется регулярно сливать жидкость, чтобы избежать размораживания системы.

Разновидности

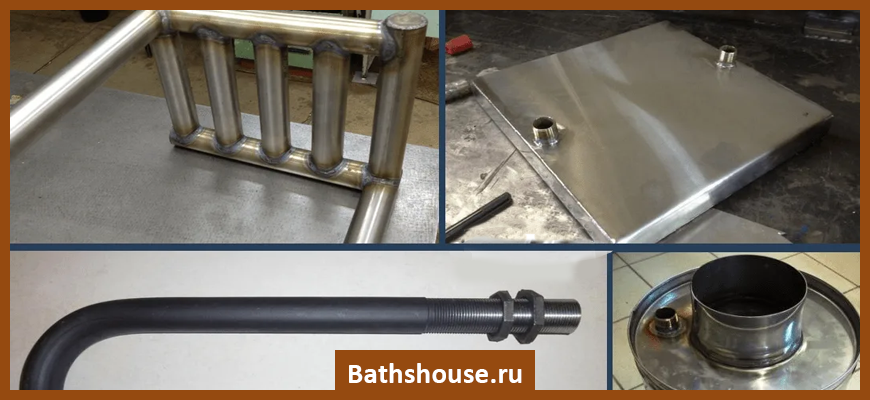

Существует несколько типов теплообменников для оснащения банных печей.

В зависимости от особенностей конструкции выделяют следующие разновидности устройства:

  1. Змеевик, являющийся довольно простым вариантом. Оба конца теплообменника выведены из резервуара для забора холодной и выпуска горячей воды.
  2. Соединение двух металлических емкостей: цилиндра и параллелепипеда. Нагреваясь, жидкость из такого теплообменника посредством труб поступает в место своего назначения.

Наиболее распространенным считается второй вариант аппарата, ведь с его помощью не только вода становится горячей, но и отапливаются все помещения бани. Таким образом, происходит экономия топлива и, соответственно, средств.

В зависимости от месторасположения теплообменники подразделяются на следующие два вида:

  • навесной, то есть располагающийся на дымоходе;
  • встроенный в конструкцию печи.

Агрегат первого типа получает необходимое тепло не от самой печки, а от дымового канала за счет нагревания выбрасываемых газов. Вместительный короб способствует быстрому нагреву жидкости в баке. Она остается горячей на протяжении всего времени топки бани. Одним из недостатков прибора можно назвать его массивность. Порой при обустройстве дымохода вначале устанавливают теплообменник так называемого самоварного типа, а затем уже дымоотводную трубу.

Собирая систему для циркуляции воды, следует отказаться от использования пластиковых изделий в парилке. Высокая температура такого помещения влияет на пластик, в результате чего этот материал начинает выделять вещества, которые негативно воздействуют на здоровье человека.

Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака емкостью до 5 л. В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л).

В печи теплообменнику отведено место между кожухом конвектора и устройством для сжигания горючих веществ. При этом аппарат совершенно не соприкасается с огнем.

Перед началом топки печки требуется наполнить систему водой, поскольку разогретый сухой теплообменник под воздействием холодной жидкости теряет свою герметичность и начинает протекать. С целью предотвращения появления воздушных пробок в системе воду нужно закачивать снизу с помощью насоса.

Теплообменники для печи заслуживают большого внимания из-за возможности экономить на топливе, ведь для их нормального функционирования требуется тепло, аккумулирующееся от сгорания дров. Так, аппарат встроенного типа нагревается за счет энергии, идущей на обогрев парилки и камней. Прибор, размещенный на дымоходе, питается теплом, которое направляется в трубу. Его эффективность и скорость нагревания повышаются благодаря большей вместительности устройства. При этом бак, в который сливается горячая вода, может быть размещен на существенном расстоянии от отопительного устройства.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.
  2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
  3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

  • Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
  • Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.
  2. Достаточная теплоотдача.
  3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
  • Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
  • Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
  • Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
  • Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Вопросы и ответы

Рассмотрим самые частые вопросы о теплообменниках для банной печи.

Что лучше, купить готовую модель или изготовить самодельный теплообменник?

Как правило, встроенные теплообменники самодельные, а «самовары» — заводские. Они стоят сравнительно недорого (в пределах 10 000 ₽), что позволяет сэкономить время и усилия.

Как соотносится объем внешнего накопителя и теплообменника?

Оптимальный вариант — отношение объема теплообменника к емкости накопителя как 1 : 10. Можно несколько увеличить размер накопителя. Однако, слишком большой резервуар использовать не стоит — его придется слишком долго нагревать.

Что дает использование комбинированного теплообменника?

Такое устройство обладает несколькими емкостями для нагрева. Соответственно, появляется возможность установить большой накопитель. В результате количество горячей воды увеличивается. Это полезно, если количество пользователей велико, или в семье есть маленькие дети.

Можно ли использовать для соединения внутренней и внешней емкостей гибкие шланги?

Применение гибкой подводки здесь не является правильным решением. Их сечение слишком мало, циркуляция воды будет слишком слабой. Нужны трубки не менее ¾ дюйма.

Можно ли одновременно установить два теплообменника и подключить их к разным накопителям?

Да, можно. Это будет вариант комбинированного теплообменника, которые используются довольно часто. Так делают, если нужны большие объемы горячей воды.

Бритиш баня

Баня Три богатыря

Рубленая баня

Баня в стиле «леший»

Теплообменник своими руками

Для изготовления теплообменника своими руками понадобятся материалы:

  • Листы металла толщиной 2,5 мм.
  • Соединительные трубы из металла диаметром не менее 1 дюйма. Используется только пищевая или медицинская нержавейка. Можно взять металлопластиковые и металлические штуцера, но соединительных элементов будет больше.
  • Металлический кран для слива горячей воды из емкости.
  • Сварочный аппарат.

Изготовить необходимо следующие элементы:

  • Резервуар для нагретой воды.
  • Емкость для нагрева, который встраивается внутрь печи. Состоит из закрытого прямоугольника, нижней части.
  • Соединительные трубы.

Делается чертеж готовых баков. Их размер зависит от мощности печи. Изготовление осуществляется этапами:

  1. Раскраивается металлический лист.
  2. Детали свариваются встык. Не должно быть больших нахлестов.
  3. в нижней части резервуара для нагрева воды делается отверстие для трубы. Отступ от нижнего края 5-6 см.
  4. Сверху делается сливное отверстие для горячей воды. Отступ от верхнего края не менее 25 см. Вода при нагревании расширяется, поэтому нужно небольшое расстояние до кромки. Оно предотвратит разрыв.
  5. В сливном баке высверливается отверстие для входа горячей жидкости. Отверстие располагается сверху боковой стенки на высоте менее 70 см.
  6. Снизу у бака с горячей водой делается отверстие для крана.
  7. Приваривается кран и трубы. Чем короче патрубки, тем меньше потеря КПД.
  8. Если трубы из металлопластика, то в отверстия привариваются штуцеры из нержавеющего металла. К ним присоединяются трубы. Стыки герметизируются огнестойким материалом.
  9. Система устанавливается на печку. Заполняется система, проверяется герметичность.

Теплообменник своими руками готов к использованию. Эта простая модель прослужит от 10 лет, главное — соблюдать правила эксплуатации.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
