Теплые полы под линолеум, характеристика пленочной и водяной системы, особенности укладки и монтажа

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

низкий коэффициент теплопроводности;
сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
стабильность формы;
длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Утеплитель Показатели	Пенополистирол	Минвата фольгиров	Пробка	Пенофол	Лавсановая пленка
Теплопроводность, Вт/м·К	0,0336-0,035	0,035-0,045	0,036-0,042	0,037 — 0,052	0,031-0,037
Влагопоглощение %	0,2-0,4	0,1-0,2	1	0,35-0,7	0,1-0,2
Паропроницаемость, мг/м·ч·Па	0.05	0,49-0,60	0,2-0,6	0.001	0.001
Горючесть, класс	Г1-Г4	НГ	Г1	Г1	Г1
Срок службы, лет	50-100	более 50 лет		20-25
Диапазон рабочих температур, °С	-50 – +85	от -200 до +700	от -200 до +130	от -40 до +95	-60 — +100
Коэффициент звукопоглощения, %		85-90			52
Шумопоглощение, дБ	23-28		10-12 для черной, 16-20 для белой	20-32

Какой линолеум можно стелить на теплый пол?

Современный линолеум – отличное покрытие для пола: надежное, относительно недорогое, простое в монтаже и эксплуатации. Но при его использовании с системами теплого пола следует учитывать ряд важных нюансов. Прежде всего, это чувствительность линолеума к перегреву.

Такое напольное покрытие можно нагревать только до 30 градусов, оптимальным показателем считается 28 градусов. Если линолеум длительное время подвергают воздействию высокой температуры, покрытие может деформироваться, изменять цвет и т.п. Еще большую опасность при перегреве представляют выделения опасного вещества – фенола.

На схеме представлены варианты маркировки линолеума, который подходит для монтажа с системами теплого пола. Максимальная температура нагрева составляет не более 30 градусов

С учетом этого момента водяной теплый пол сочетается с линолеумом почти идеально. Если при использовании электрических нагревательных систем любого типа напольное покрытие может нагреваться достаточно сильно, то температура горячей воды, поступающей из системы отопления, обычно остается относительно умеренной.

Но особое внимание следует уделить правильной укладке труб, по которым будет циркулировать горячая вода. Необходимо четко соблюдать расстояние между трубами

Если на каком-то участке трубы будут лежать слишком близко друг к другу, опасность перегрева покрытия увеличивается.

Современный линолеум – очень разнооборазное напольное покрытие. Но только некоторые виды линолеума можно использовать с системами теплого пола

Еще один важный момент – тип линолеума, который будет использован с теплым полом. Понадобится покрытие, которое хорошо проводит тепло, а от вариантов с повышенной теплоизоляцией придется отказаться.

Разновидности линолеума

Подавляющее большинство видов для теплых полов не подходит:

Мармолеум (натуральный линолеум). В основе натуральное волокно или нетканый материал. В составе присутствуют сосновая смола, древесная мука, льняное масло, натуральные пигменты. Все эти компоненты под действием температур ссыхаются и сжимаются. Это приводит к разрушению покрытия.

ПВХ. Основа – тканевая, вспененная, тепло/звукоизолирующая. У некоторых моделей основы нет. Линолеум из поливинилхлорида бывает однослойный и многослойный. Теплоизолирующий для теплого пола не подойдет, т.к. будет задерживать тепло под покрытием, поверхность не разогреется.

Глифталевый. Основа тканевая. В применении к теплым полам имеет недостатки обоих предыдущих видов: высокий коэффициент сжатия и теплоизолирующие свойства.

Нитроцеллюлозный (коллоксилиновый). Тонкий однослойный материал, эластичный, высокая влагостойкость. Серьезный минус – плохая термостойкость, вплоть до возгорания.

Релин (резиновый). Двухслойный. Основа – дробленая резина, лицевая поверхность – каучук. Материал пластичный, водостойкий, но клеевой слой битумный. То есть, высокие температуры этому материалу противопоказаны. В жилой застройке вообще практически не используется, в основном для технических помещений.

Для выбора остается всего ничего:

Многослойный гетерогенный. Основа – ткань, джут, ПВХ полиэфирный, вспененный. Армированный стекловолокном. Покрытие со вспененной подложкой оптимально для теплого пола: термическое расширение всех слоев материала одинаково, при правильной укладке риск деформации исключен.

Подложка этого линолеума наносится механическим или химическим способом, выбирать следует первый вариант.

Гомогенный. Однослойный, основы нет. Очень тонкий, вплоть до полутора миллиметров. В быту его стелят в ванные и кухни, сверху кладут защитный слой для повышения износостойкости и улучшения влагозащитных свойств.

Внимание: как и другие покрытия, подходящий для теплых полов линолеум имеет соответствующую маркировку на изнанке. Но поскольку единого для всех производителей стандартного значка нет, этот вопрос нужно уточнять с продавцом

Этап формирования проекта и вычислений

Прежде чем произвести монтаж ИК теплого пола под линолеум, необходимо использовать фанеру, оргалитные листы, ДВП и ГВЛ в качестве защитного слоя. Его толщина должна быть около 3-5 мм.

Изначально определяется конфигурация и размер локаций, выделенных под формирование системы дополнительного обогрева.

При проектировании стоит помнить про 5 базовых и необходимых слоев теплого пола:

Подложка, отражающая тепло. Сюда относятся теплоизоляции, имеющие лавсановое металлизированное или полипропиленовое покрытие, Изолон, Инфралекс;
Непосредственно сам ИК пленочный пол.
Полиэтилен. Эти пленки 2 мм толщины являются хорошим гидроизолятором. Их требуется положить поверх собранной и проверенной системы инфракрасного обогрева.
Далее покупайте и фиксируйте поверх полиэтилена фанеру, листы оргалита или иные варианты, выступающие в роли жесткой прослойки. Так покрытие будет более прочным и твердым.
Далее выбранный тип линолеума, совместимый с теплыми полами, фиксируется с помощью мастики либо степлера.

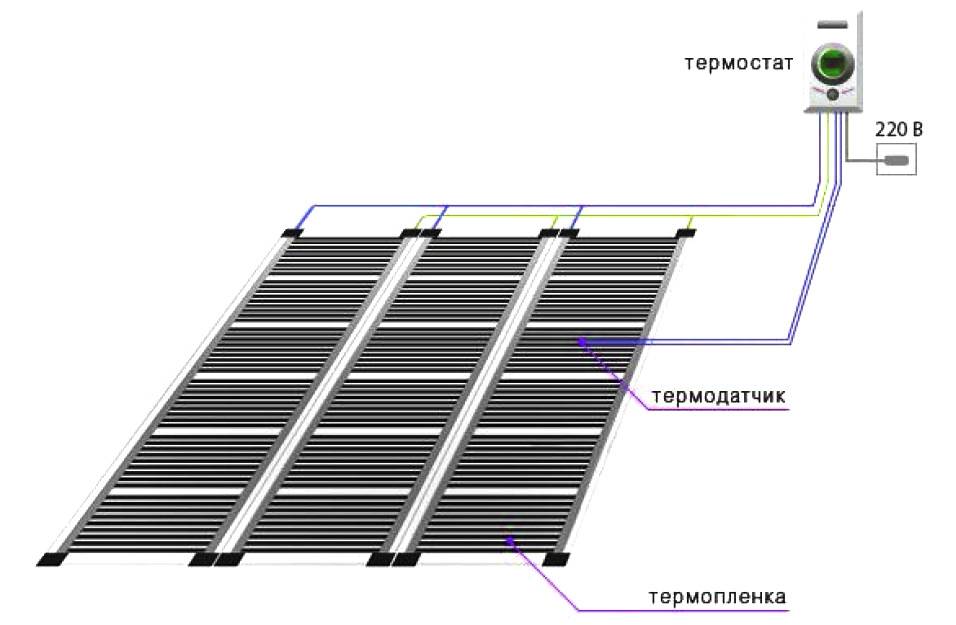

Схема пленочного теплого пола

На этапе проектирования необходимо учесть, что все слои выкладываются равномерно по всей площади без перепада высот.

Стоит помнить, что для подключения к терморегулятору нескольких комплектов теплых пленочных полов одного кабеля будет мало. Потребуется приобрести дополнительный провод для присоединения терморегулятора к сети питания.

Последовательность укладки пленочного пола

Перед формированием дополнительной системы обогрева важно учитывать тип основания. Так, теплый пол под линолеум на бетонный базис делается легко и по общей схеме, но изначально такое основание необходимо подравнять с помощью цементно-песочной стяжки

Есть нюансы в том случае, когда основанием служат доски. Тогда, прежде чем начать собирать теплый пол под линолеум на деревянный настил, потребуется осмотреть его на предмет выявления каких-либо дефектов и их последовательного устранения.

Она выполняется пошагово. Ниже перечислены основные шаги:

монтаж начинается с укладки единого, склеенного скотчем (или строительным степлером) полотна теплоотражающей подложки. В больших помещениях для таких целей применяют двустороннюю клейкую ленту;
формируем выкройку ИК-пленки под заданную конфигурацию;

Разрезание пленки по специальным отметкам

заранее подбирается место расположения терморегулятора на стене. Наиболее удачный вариант — это вблизи выключателя или розетки;
размещение теплоотражающего слоя;
далее пленка укладывается в соответствии с маркировкой и раскраивается по специальным указанным отметкам;
подключение и обеспечение изоляции в соответствии с ПУЭ и инструкцией от фирмы-изготовителя. Для этого контактные зажимы фиксируются с медной шиной в местах будущего подключения проводов плоскогубцами. Причем одна сторона таких зажимов расположена внутри, а другая снаружи пленки.

Фиксация контактных зажимов на пленке

Изоляция мест разреза пленки, где медная шина соединяется с полосами из карбона, производится с помощью входящей в набор битумной изоляции;

полоски пленки требуется зафиксировать между собой скотчем;
производится проверка правильного подключения и сборки;
подключение терморегулятора. Температурный датчик нагрева устанавливается на темную полоску пленки и закрепляется изоляционной лентой;
формирование выемок под зажимы и датчик, создание канавок для проводов специальным монтажным ножом в термоизоляции;

Фиксация подложки под пленку

установка терморегулятора и подключение системы к электросети;
проверка собранной системы. Ее необходимо прогреть на 25-30 градусов и проверить, все ли ее части равномерно функционируют;
укладка гидроизоляционного слоя;
фиксация линолеума по периметру с помощью гвоздиков.

Завершение монтажа

Подключив терморегулятор, в систему обязательно устанавливают УЗО. Проверяют работоспособность мультиметром. Сопротивление указывается на упаковке. Если все нормально, укладывают линолеум. Его закрепляют плинтусом по периметру комнаты. При желании можно со временем снять напольное покрытие (ковер) и уложить его в другой комнате.

Надеемся, приведенная в статье информация поможет вам решить, какой теплый пол лучше выбрать под линолеум. Если вы правильно осуществите монтаж системы, она будет эффективной, долговечной, позволит без труда создавать в доме уютную атмосферу.

Как выбрать линолеум для теплого пола: основные характеристики, на которые следует обратить внимание

Чтобы выбрать подходящее покрытие, которое будет служить долгие годы, необходимо разобраться со следующими характеристиками:

тип линолеума по составу,
предельный уровень нагрева,
класс износостойкости.

Типы покрытий

Существует два вида линолеума для теплого пола, отличающихся по составу:

Виниловый линолеум. В его состав входят ПВХ и специальные добавки для увеличения прочности и износостойкости. К этой категории относятся большинство недорогих покрытий. Но встречаются и премиальные модели винилового линолеума. Так что в плане дизайна данный вид отличается огромным разнообразием. И если покрытие имеет соответствующую маркировку, оно вполне подходит для теплого пола. Единственный минус — при первых включениях системы теплого пола виниловый линолеум может издавать неприятный запах. Но если строго соблюдать инструкции по эксплуатации системы и не превышать допустимый уровень нагрева, через пару недель запах исчезнет.
Натуральный линолеум. В составе данного типа покрытия в основном содержатся натуральные компоненты. Например, льняное масло, древесные смолы, пробковое дерево. Также в производстве натурального линолеума используются только природные красители. Этот тип покрытия часто выбирают для системы теплого пола, поскольку при его нагревании не возникает неприятного запаха, в отличие от других видов линолеума. Кроме того, натуральность изделия делает его полностью безопасным: ведь даже при нагреве оно не будет выделять токсичные вещества. Но у этого покрытия есть и значительный минус — по сравнению с другими видами линолеума он стоит значительно дороже.

При правильной установке и эксплуатации обо типа линолеума безопасны для здоровья человека

Предельная температура нагрева

У линолеума, подходящего для укладки на систему теплый пол, есть предельный уровень нагрева. Обычно он указывается рядом с маркировкой и составляет от 27 до 29 градусов. Этот параметр зависит от типа покрытия и бренда линолеума.

Рекомендуем отнестись к этой информации очень внимательно. Если превысить температуру допустимого нагрева, покрытие может не только деформироваться, но и начать выделять большое количество вредных веществ, которые могут быть опасны для вашего здоровья.

Поэтому выбирая теплый пол под линолеум, отдайте предпочтение качественной системе

Особое внимание уделите термостату. Нужно выбрать такой, который поможет максимально точно контролировать температуру нагрева теплого пола.

Класс износостойкости линолеума

Еще одна важная характеристика при выборе линолеума для теплого пола — класс износостойкости. Для использования в квартире или частном доме лучше отдать предпочтение бытовому покрытию (21-34 класс). Он достаточно толстый (до 4 мм) и его прочности хватает на долгое время использования в помещениях с разной проходимостью.

Другие виды линолеума — полукоммерческий и коммерческий имеют дополнительный слой для усиления прочности стоят значительно дороже. И их применение в жилых помещениях не всегда экономически оправдано.

Для квартир и частных домов, как правило, не используют полукоммерческий и коммерческий линолеум

Технология укладки пленочного теплого пола

Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.

Для желающих выполнить работы своими руками, приведем технологию монтажа.

Монтаж

Пошаговый алгоритм выполнения монтажных работ следующий:

в соответствии с длиной помещения пленка режется в размер по обозначенным полосам

Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.

Пленка режется по отметке.

свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;

Изоляция освободившегося контакта.

пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;

К токоприводящей полосе подсоединяется клемма.

Лепестки обжимаются.

концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;

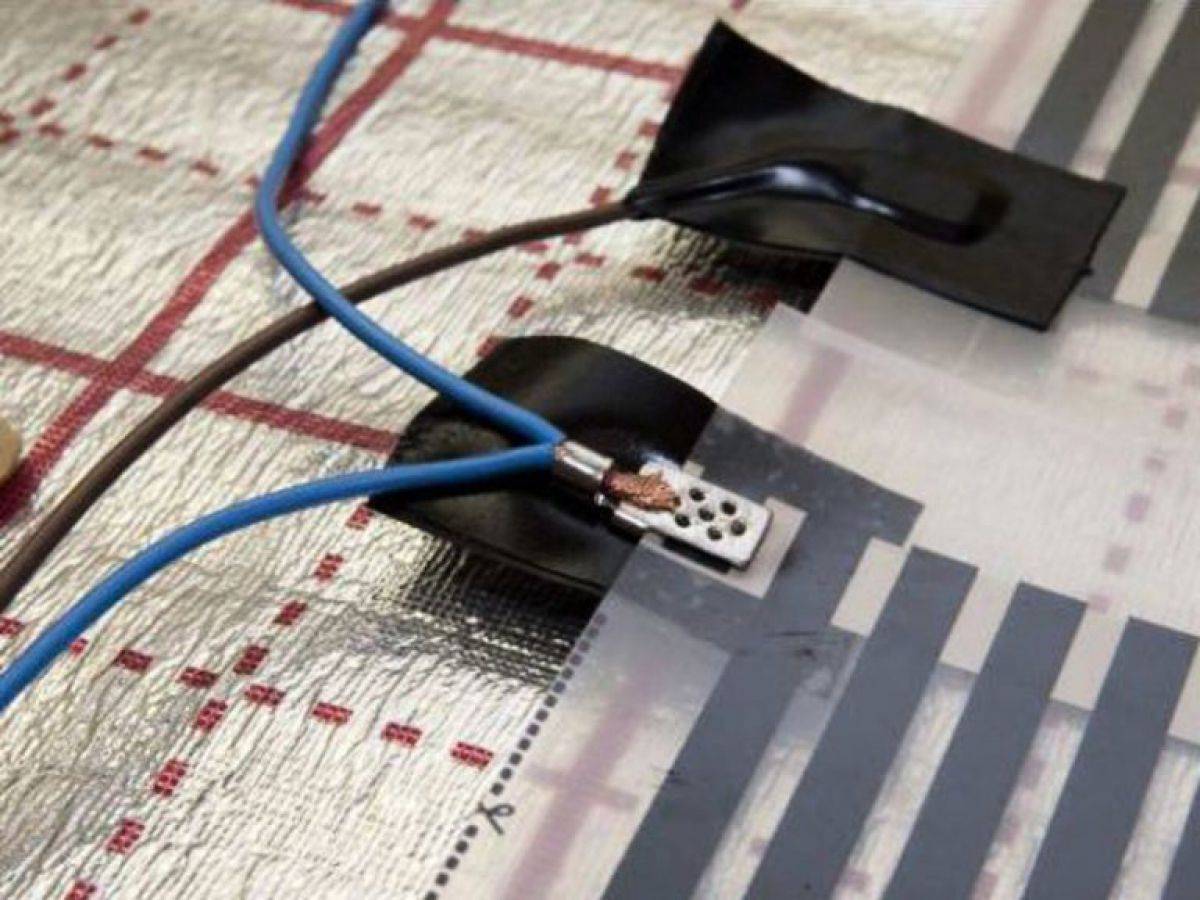

Провода подключаются к клемме.

оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;

Изоляция мест подключения электроэнергии.

Пленка поднимается, с обратной стороны заводится термодатчик.

Датчик крепится скотчем к пленке.

под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
пленка повторно крепится к фольге;
под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
спрятанные клеммы и провода проклеиваются металлизированным скотчем.

Подключение к электросети

Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.

Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.

Принципиальная схема подключения к сети, где:

красный провод — плюс;
голубой — минус;
зеленый — земля.

Подключение терморегулятора

Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.

Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.

Схема одностороннего подключения с пересечением проводов.

Двухсторонняя схема подключения.

Нагревательный мат

Монтируя электрический теплый пол под линолеум, можно рассмотреть еще один вариант. Это система называется нагревательным матом. Она представляет собой полимерную сетку, на которой разложен нагревательный провод. Он тонкий, поэтому не требует монтажа стяжки. Нагревательные маты укладывают в плиточный клей, толщина которого составляет не менее 7 мм.

Если монтаж выполняется на втором и последующем этажах, утеплитель на основание чернового пола можно не укладывать. Теплопотери в этом случае будут минимальными. Если же теплый пол монтируется в частном доме или на первом этаже высотки, обязательно нужно уложить теплоизоляцию. Сверху заливается слой стяжки толщиной не менее 3 см. Когда она высохнет, монтируют мат.

Тонкий нагревательный провод больше подходит для монтажа плитки. Укладывая его под линолеум, придется выполнить ряд дополнительных работ. Стоимость ремонта в этом случае будет высокой. Эксплуатируется такая система в течение 40-50 лет.

Разновидности и характеристики электрической системы теплый пол

Что касается непосредственно нагревательной системы, то в данном случае можно использовать как конвекционную, так и инфракрасную. Процесс обогрева может осуществляться кабельным, стержневым или пленочным способом.

Кабельный принцип работает за счет греющего кабеля, электрический ток, проходящий через кабель, позволяет ему выделять тепло. В случае если температурный режим в помещении падает, установка начинает выделять большее количество тепла. Вся система состоит из управляющего модуля, набора для заделки концов и кабеля.

Как сделать теплые полы электрические под линолеум – варианты и правила укладки

Данный процесс заключается в следующем:

Для начала кабель проверяется на наличие дефектов. С этой целью измеряется его сопротивление, необходимые показатели которого, как правило, указываются на упаковке.
Далее приступаем к закреплению монтажных направляющих, придерживаясь заранее составленной схемы, либо разворачиваем мат.
Затем необходимо распределить кабель равномерно по направляющим, при этом следует избегать перегибов и закручивания.
Потом устанавливаются датчики, и питание подключается к электросети.
После этого необходимо залить слой бетона до 5 см, в случае если данная система будет использоваться как основная, слой стяжки должен быть от 5 сантиметров и более.
Оставляем поверхность до полного высыхания на 30 дней в случае с бетоном и на 7, если используется мастика. Затем накладываем слой линолеума.

В основе стержневого покрытия лежит обогревающий стержень, сделанный из композитного вещества, который встроен в специализированный термомат. По краям данных термоматов выводятся шины, проводящие ток. Укладка пола таким способом похожа на укладку кабельного пола.

Как сделать укладку теплого пола под линолеум – пошаговое руководство

Процесс монтажа пола таким способом заключается в следующем:

Термопленка укладывается на заранее уложенную жесткую поверхность. В местах соприкосновения пленки с трубами необходимо оставлять зазор более 30 сантиметров.
Затем пленка нарезается в соответствии с рекомендациями изготовителя. Те части, где видно срез, необходимо заизолировать специальной лентой или изоляционным скотчем. В помещениях с излишней влажностью следует также покрыть все слоем изоляционного герметика.
Далее шинами вверх укладывается слой биметаллической термопленки. Следует в абсолютной степени избегать мест наложения одной пленки на другую.
После этого преступаем к подключению пленки, установке температурного датчика, строго в соответствии с инструкцией. Определенные экземпляры могут также потребовать еще одного слоя сетки из металла, чтобы осуществить заземление.

Теплый пол под линолеум, советы специалистов смотрите на видео:

Как стелить линолеум на деревянный пол с использованием инфракрасных элементов

Рассмотрим подробно как стелить линолеум на деревянный пол, на котором мы хоти устроить подогрев. Для этой работы нам понадобятся:

рулонный инфракрасный пол в количестве, необходимом для покрытия площади, которую мы хотим утеплить;
для каждой полосы пленки необходимо приготовит по две клипсы – это зажимы, которыми крепят контакты;
в каждую комнату по одному терморегулятору;
материал с большим коэффициентом теплоотражения. Подойдет изолон, покрытый диэлектрической пленкой;
полиэтиленовая пленка;
электропровод медный;
скотч двусторонний.

Пленочный теплый пол продается в рулонах

Кроме того, пригодятся нож, мебельный степлер, клеящая и изолирующая мастика. Чтобы уложить теплый пол под линолеум, на деревянный пол кладут изолон, отражающей поверхностью вверх. Он расстилается по всей площади комнаты и прикрепляется степлером для мебели. Стыки между листами заклеивают скотчем. Инфракрасную пленку раскручивают по поверхности изолона так, чтобы медная полоса была внизу. Если требуется пленку отрезать, то делается это между секциями, так чтобы не повредить графитовые полосы.

Установка терморегулятора теплого пола

Если в ходе работы случайно повреждена изолирующая пленка, то ее нужно проклеивать мастикой. После этого на одной из сторон каждой полосы пленки битумной мастикой производят изоляцию медных электродов. Другие стороны полос соединяются параллельно с помощью зажимов. Первый контакт каждого зажима помещают внутрь пленки на поверхность электрода, а второй поверх нее. Зажим сжимают с электродом при помощи плоскогубцев, обеспечивая надежность и прочность контакта.

Монтаж инфракрасного теплого пола

Затем все полосы теплого электрического пола под линолеум скрепляют скотчем друг с другом. Оголенные от изоляции концы электрических проводов вставляют в зажимы. Сжимают их с помощью пассатижей, а затем изолируют место контакта зажима и термопленки вместе с зачищенной частью провода. Контакты из серебра, проходящие по краю полосы полностью изолируют.

Строение нагревательной пленки

Установка терморегулятора для инфракрасного пола

К любой из полос с помощью мастики приклеивают термодатчик. Он крепится к карбоновому термоэлементу. Провод от него выводят к ближайшей стене. В том месте, где крепят термодатчик, а также, где проходят провода, вырезают канавки и углубления в изолоне. Это нужно для того, чтобы линолеум потом был ровным, чтобы на нем отсутствовали бугры. Терморегулятор крепят к стене и по инструкции подключают к нему электрические провода.

Различные размеры рулонов инфракрасной пленки

Чтобы электрозащита была эффективной, для системы с мощностью выше 2 КВт применяют отдельный автомат. Значение терморегулятора выставляется на 30?С. Включив систему в сеть, проверяют на ощупь работоспособность каждой полосы. Затем по диагонали приклеивают скотч, имеющий покрытие из фольги и прикрепляют один его конец к проводу заземления.

Чтобы надежно устроить теплый пол под линолеум, на деревянный пол поверх термопленки укладывают полиэтилен, на который саморезами крепят фанеру или листы ОСБ

Делать это нужно очень осторожно, так как есть вероятность повреждения электродов

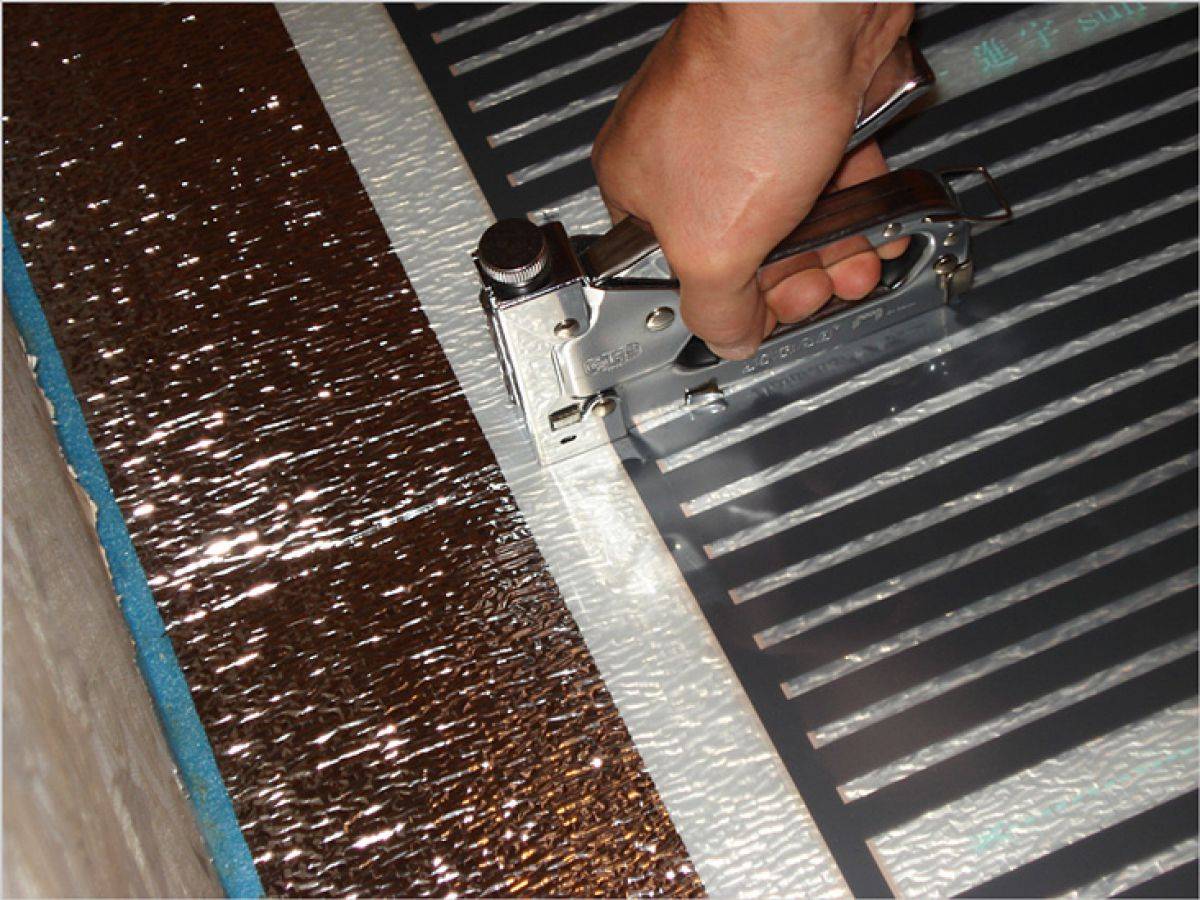

Укладка нагревательной пленки на деревянный пол

Укладка линолеума

Когда работоспособность теплого пола полностью проверена, и все слои выравнены, можно приступать к укладке самого покрытия. Как стелить линолеум на деревянный пол – знает каждый, но следует иметь в виду, что пред укладкой его нужно расстелить по комнате и включить систему теплого пола. Это позволит нагреть материал, который свободно расправится и выровняется.

Подключение пленочного теплого пола

Когда все готово, линолеум нужно разрезать на полосы необходимой длины и уложить на полу по всему помещению. Края линолеума крепят плинтусами. В местах выхода электрических проводов в плинтусе прорезают небольшое отверстие. Некоторые виды материала требуют наклейки. В качестве клеящего вещества используют специальную мастику. Она наносится на фанеру тонким слоем, после чего линолеум приклеивают, раскатывая по ровной и клейкой поверхности.

Укладка линолеума поверх нагревательной пленки

Теплые полы под линолеум, отзывы о которых чаще всего встречаются положительные, самостоятельно уложить совсем не трудно. Нужно только правильно соблюдать рекомендации и делать все аккуратно и качественно.

Особенности монтажа теплого пола под линолеум из нагревательного кабеля

Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.

Порядок работ при монтаже кабельного теплого пола под линолеум

Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.
На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.
Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.
Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.

Подключение

Пленку нужно раскроить, исходя из размеров и конфигурации помещения. Под мебелью нагревательные системы не укладывают. Пленка поставляется в рулонах, ширина которых стандартная и составляет 50 см. Производители предусматривают возможность разрезать ее в нужных местах, чтобы сделать куски нагревательной пленки необходимого размера. Одни делают пунктир, по которому можно осуществлять разрез на расстоянии 50 см, другие – 10 см.

Вырезав куски соответствующей длины, нужно подключить к ним питающие провода. С двух сторон пленки есть контакты. Это серебристые полоски, к которым подключают металлические клеммы. Зажимы должны проткнуть контакты, чтобы создать правильное соединение.

Когда клеммы будут подключены, к ним подводится провод. Обычно все необходимые компоненты продаются в комплекте. Многие производители поставляют дополнительные детали отдельно.

Теплые полы под линолеум – выбор между пленкой, кабелями, матами, водяной системой, правила укладки

Типы утеплителей для теплого пола

Популярные материалы

Какой линолеум можно стелить на теплый пол?

Разновидности линолеума

Этап формирования проекта и вычислений

Завершение монтажа
