Делаем водяное отопление на даче своими руками

Положительные моменты

Водяное обладает следующими достоинствами:

  • Принцип действия предельно прост, переносчиком тепловой энергии является горячая вода, постоянно циркулирующая по трубопроводу.
  • Хозяева сами могут выбрать оптимальный тип котла, будь то электрическая, дровяная или газовая модель.
  • Способ подходит для дач вне зависимости от площади и количества этажей. Небольшому зданию не нужны широкие трубы, а потому контур выглядит эстетично, не требует особых усилий в процессе монтажа.
  • При правильных расчетах циркуляция воды происходит бесшумно, бытовой комфорт остается на высоком уровне.
  • Владельцы могут корректировать температурный режим, снижать расход топлива, если нет нужды в значительном нагреве воздуха.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

  • В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
  • Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

  1. Изделие освободить от заводской упаковки.
  2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
  3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
  4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
  5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
  6. Подключить котел к системе отопления по выбранной схеме.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Облегченный водяной пол своими руками

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу – трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше – это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

Схема укладки водяного пола в деревянном доме

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество – возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола – значительно меньшая тепловая мощность.

Совет

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Выбираем котел

*Отопление дачного дома может основываться на использовании котла одного из следующих видов:

  • Газовое устройство. Если поблизости имеется газовая магистраль, то альтернатив у такого выбора просто нет, что объясняется стоимостью кубометра топлива. Конечно, придется потратить время и силы на получение многочисленных разрешений, но результат оправдывает средства.
  • Твердое топливо. Неплохой вариант для сельской местности, где дров всегда в достатке. С точки зрения экономичности также весьма достойный выбор. К сожалению, придется смириться с определенными эксплуатационными неудобствами, необходимостью регулярно подкладывать дрова в топку.
  • Электрическая модификация. Компактный, надежный и удобный в использовании вариант, который, к сожалению, не слишком экономичен, цена киловатта растет год от года. Кроме того, в частном секторе сеть нередко изношена, не отличается стабильностью напряжения, что губительно для современного устройства.
  • Жидкое топливо. Не лучший вариант для дачи. Во-первых, сжигание дизеля провоцирует образование больших объемов продуктов сгорания, оседающих на грунт, использующийся при выращивании сельскохозяйственных культур. Во-вторых, могут возникнуть проблемы с подвозом горючего.

Если говорить о мощности, то для регионов с холодным климатом требуется около 1.75 кВт на 10 квадратов площади. Для теплых районов этот параметр ограничен киловаттом.

Выбор котла для дачи

Рассматривая разные варианты отопления дачного дома, в первую очередь стоит изучить отопительную систему, в которой за подогрев теплоносителя отвечает котел. Подогретая жидкость поступает в радиаторы, которые отдают тепло в помещение. Такие системы рекомендуется использовать в домах круглогодичного проживания.

При выборе нагревательного оборудования необходимо учитывать следующие факторы:

На участке или недалеко от него должен быть источник энергоносителя или топлива. Так, если на участке есть газоснабжение, газовый котел для дачи будет лучшим решением

Кроме них есть агрегаты, работающие на электричестве, жидком и твердом топливе, а также комбинированные приборы, которые можно переключать с одного вида топлива на другое.
Важно правильно подобрать мощность прибора. Выбор по этому параметру делают в зависимости от площади отопления дома

Однако делать выбор только по площади неправильно, потому что при этом не учитываются другие важные параметры (климатические особенности региона, степень утепления дома, высота помещений, количество окон и дверей, качество стеклопакетов).

  • Некоторые виды отопительных котлов должны устанавливаться в отдельном помещении с дымоходом и вентиляцией, поэтом место для его установки нужно заранее предусмотреть в доме или выбрать другую разновидность котла. В продаже есть навесные приборы компактного размера, а также мощные напольные котлы, которые нуждаются в устройстве прочного основания.
  • Любые разновидности котельного оборудования, кроме электрических агрегатов, нуждаются в устройстве дымохода. Строение дымохода и его размеры зависят от типа используемого топлива и мощности агрегата.
  • Обязательно учитывайте цену на нагревательный прибор. Она зависит от его типа и мощности.

У каждой разновидности отопительных котлов есть свои преимущества и недостатки.

Для начала рассмотрим плюсы нагревателей разных типов:

  1. Газовые котлы ценятся за экономичность, большую мощность и надежность в использовании.
  2. Твердотопливные агрегаты не нужно подключать к магистралям и получать для этого согласовательные и разрешительные документы. Если они не имеют электронной автоматики, то являются полностью энергонезависимыми. В некоторых регионах твердое топливо считается более доступным вариантом, чем электричество или газ. Такие котлы работают на разных видах твердого топлива – дрова, брикеты, уголь, пеллеты.
  3. Электрические котлы могут похвастаться компактными размерами, приемлемой ценой, простой установкой и использованием.

Теперь поговорим о минусах каждой разновидности нагревательного оборудования:

  • Главный минус газовых агрегатов в том, что для их использования нужно пройти дорогую и длительную процедуру изготовления проекта и прохождения согласования. Также не во всех регионах страны есть возможность подключения к газовым магистралям.
  • Агрегаты на дизтопливе нуждаются в устройстве помещения для хранения горючего. Еще один минус таких агрегатов в том, что они издают шум при работе. Само топливо источает едкий запах, поэтому для котла нужно выделять отдельное помещение. Кроме этого, современные дизельные котлы являются энергозависимыми.
  • Нагреватель на твердом топливе нуждается в регулярной его загрузке. Помимо этого, нужно выделить отдельное место или помещение для хранения топлива.
  • Электрокотел для дачи полностью энергозависимый. Агрегаты не могут похвастаться долговечностью (это не касается индукционной разновидности), а также чувствительны к скачкам напряжения.

Если дачное отопление решено организовать с использованием комбинированного котла, то в зависимости от энергоресурсов региона можно выбрать разные варианты: дрова-газ или электричество, жидкое топливо-газ, твердое топливо-электричество и т.п. Эти варианты удобно использовать при перебоях с подачей основного энергоресурса. Оборудование может иметь варочную поверхность, встроенные или сменные горелки. Современные комбинированные котлы имеют защитную автоматику, которая управляет работой и контролирует подачу топлива.

Если планируется подогревать воду в бытовых целях, то лучше установить двухконтурный котел, которые отвечает за обогрев дома и подогрев горячей воды для ванной комнаты и кухни. Вместо него можно установить одноконтурный котел с бойлером косвенного нагрева. В этом случае в систему придется встроить циркуляционный насос. Места для двух агрегатов понадобится больше, чем для одного двухконтурного котла.

Отопительные системы

Конструкции отопительных систем для частных домостроений подразделяются на два типа:

  1. Однотрубные. Тип системы отличается присоединением радиаторов к единственному коллектору. Коллектор сразу и обрабатывает, и подаёт тепло. Система образует одно замкнутое кольцо.
  2. Двухтрубные. Теплоноситель подаётся и возвращается по разным трубам. Эта сеть более эффективная и прогрессивная.

Если дом имеет малые габариты, а также для дачи, подойдёт первая, однотрубная схема отопления. Но, использовать её можно только в случае, если в помещении установлено до 4-5 радиаторов. Если их количество большее, система будет неэффективной, замыкающие батареи будут попросту холодными, как и комнаты, в которых они установлены.

Система эффективна в том случае, если стояк вертикальный и используется в доме со вторым этажом. Такая схема эффективно отапливает помещение.

Двухтрубная система распределяет тепло наиболее однородно. Для этого не нужно увеличивать количество секций. Оснащение термостатическими вентилями позволяет автоматизировать работу схемы отопления.

Двухтрубные схемы имеют несколько видов, различных по разводке.

  1. Самым дорогим вариантом является лучевая схема. По ней каждый радиатор подсоединяется к коллектору отдельно.
  2. Другая, тупиковая схема предполагает разделение трубопровода на ветви и циркуляцию тепла лоб в лоб.
  3. Ну и третья, попутная схема, отличается циркуляцией теплоносителя в одном направлении.

Система может работать инерционно, то есть самотеком. Для этого требуется прокладка диаметрально крупных горизонтальных магистралей. Уклон при этом должен составлять около 5 миллиметров. Такая схема не требует наличия циркуляционного насоса.

Достаточно распространённой является открытый тип схемы отопления. В этом случае в наивысшей доступной точке устанавливается расширительный бак. Он должен сообщаться с воздухом. Эта схема используется в самотечных сетях.

Для того чтобы система работала под давлением и перешла в класс закрытой, требуется установить в непосредственной близости к котлу мембранную расширительную ёмкость. Такой вариант применим в тех сетях, которые отличаются принудительным движением тепла в системе.

Особенно популярной сегодня является сеть обогрева при помощи тёплых полов. Главный её недостаток – дороговизна. Высокая стоимость обусловлена надобностью укладки труб под стяжкой в каждой комнате. Вследствие этого водяной контур обогревает каждую отдельную комнату дома. Все трубы сходятся в распределительном коллекторе, оснащённом насосом и смесительным узлом.

Плюс такой системы отопления – возможность применения в любых зданиях. Помимо этого, отопление при помощи тёплых полов, пожалуй, самое комфортное.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Новый подход к решению задач по отоплению

Современное решение проблемы отопления на даче с периодическим проживанием – это термокамин с водяным контуром. Он не только позволит сделать романтичными вечера у живого огня, но и прекрасно обогревает дом площадью до 100 кв. м. Радоваться водяному отоплению на даче с его помощью будет от чего – котел считается не только надежным и практичным, но и придает изысканность интерьеру дачного дома.

Термокамин по сути – это твердотопливный котел. Но его нижняя часть оформлена, как камин. Его двойные стенки изготовлены из стали толщиной в 6 мм, в пространстве между которых и находится водяной контур (его еще называют «водяной рубашкой»), заполненный водой. По трубам системы отопления горячая вода, нагретая камином, распространяется по всем комнатам.

Решение задачи по отоплению

Принцип работы водяного отопления не отличается сложностью. Конструкция состоит из нагревательного устройства, труб и отопительных приборов, которые замкнуты в единую систему.

Отопительный котел создает требуемую температуру теплоносителя, в качестве которого используется вода или антифриз. Нагретый теплоноситель перемещается по трубопроводу к радиаторам, которые устанавливаются в отапливаемых помещениях. Последние передают полученное тепло в атмосферу комнаты, тем самым прогревая ее. Теплоноситель, отдавший тепло, двигаясь по трубам, возвращается в котел, где снова происходит его нагревание. Далее цикл повторяется.

В зависимости от способа перемещения теплоносителя отопительная система может быть с естественной или принудительной циркуляцией.

Система циркуляции теплоносителя

Естественная циркуляция

Работа отопительной системы основана на разности плотностей нагретой и холодной жидкости. Нагретый теплоноситель имеет меньшую массу, поэтому он движется вверх при перемещении по трубам. При движении температура снижается и плотность вещества уменьшается, поэтому оно стремится вниз при возвращении в котел.

Работа отопительной системы в этом случае не зависит от электроэнергии, что делает ее полностью автономной. Кроме этого конструкция такого отопления существенно упрощается.

Недостатком такой системы отопления является значительная протяженность трубопровода, а также необходимость использовать трубы большого диаметра. Это обстоятельство удорожает стоимость конструкции.

Кроме этого в этом случае требуется создание уклона труб и отсутствует возможность применения современных отопительных приборов.

Принудительная циркуляция

При создании отопительной системы на даче с принудительной циркуляцией теплоносителя в схему включается насос, создающий давление. Также подобная конструкция предусматривает установку расширительного бачка, который необходим для отбора излишков жидкости в системе. Конструкция бачка может быть открытой или закрытой. Использование второго варианта предпочтительнее, так как исключаются потери на испарение. Если теплоносителем является незамерзающий раствор, то бачок обязательно должен иметь закрытое исполнение. Для контроля давления монтируется манометр.

В случае применения такой конструкции отопления появляется возможность использовать меньшее количество теплоносителей, сократить протяженность трубопровода и уменьшить диаметр труб. Температуру можно регулировать в каждом отопительном приборе индивидуально.

Циркуляционный насос требует подключения к электрической сети. В противном случае система работать не будет.

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений

Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении

Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок

Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе

Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

Ошибки во время установки

При самостоятельном монтаже отопительной сети можно допустить много ошибок. Именно поэтому многие и рекомендуют, если не полностью доверить установку специалистам, то хотя бы проконсультироваться. Рассмотрим пять ошибок, которые монтажники считают основными:

  1. Выбор теплоносителя был сделан неправильно.
  2. При обвязке теплового генератора были допущены оплошности.
  3. Отопительная сеть была выбрана неправильно.
  4. Неграмотная установка арматуры и труб.
  5. Неправильный монтаж и подключение отопительных приборов и оборудования автоматизации.

 Часто котёл ещё используют и для обогрева воды на потребности ГВС. Тогда на обогрев комнат тепла недостаточно. Теплогенератор не функционирует на 100%, и теплоноситель в радиаторах не нагревает жидкость до требуемой температуры.

Обвязка котла должна не только выполнять свои функции, но и быть безопасной. К примеру, на обратке насос надо установить перед теплогенератором. Насосный вал к тому же должен располагаться горизонтально.

Расширительная ёмкость используется объёмом 10% от всей воды в сети. При использовании открытой схемы её устанавливают на самом верху, если схема закрытая, то монтируют перед насосом. Между ними располагают грязевик, установленный горизонтально пробкой к низу.

А вот если была неправильно выбрана сеть отопления, то получится перерасход средств за материалы и установку. Часто тогда приходится отопительную систему переустанавливать, а это – лишние траты.

Наиболее часто эта ошибка встречается при монтаже однотрубной сети, когда на одну ветку присоединяют 4-5 батарей. В результате они не обогреваются.

Рассмотрим недостатки автономного отопления частных домов:

  • Понадобится покупать оборудование, комплектующие детали, стройматериалы.
  • Если не покупать автоматическое управление, то понадобится наблюдение за рабочим процессом.
  • Если котёл приобретён на жидком либо твёрдом топливе, то придётся наполнять бункер.
  • Имеется опасность, что появится свищ и протечёт теплоноситель.

Правда, преимуществ у автономного отопления более, чем достаточно:

  • Универсальность. Можно выбрать котлы по типу энергетического носителя или сформировать комбинированную сеть.
  • Рынок стройматериалов представлен большим выбором комплектующих деталей. Купить необходимые элементы можно по разной стоимости.
  • Легко настраивать. Схема позволяет регулировать температуру.
  • Воздух в помещениях не пересушен.
  • Если монтирован отдельный контур, присоединённый к котлу, то можно организовать подачу горячей воды.
  • Использование автоматических датчиков даёт возможность управлять процессом через интернет, Wi-Fi или GPS.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

  • дровах;
  • торфе;
  • брикетах;
  • угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

  1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
  2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
  3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

  • наличие 1 входа шириной от 80 см;
  • объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
  • высота потолка – от 2,5 м;
  • приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
  • предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

  • приточное – не выше 50 см от пола;
  • вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

  1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
  2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
  3. Функциональность. Многие отопители оснащаются варочной поверхностью.
  4. Безопасность. Твердое топливо не взрывается, как газ.
  5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Выбор отопительного устройства

твердотопливный аналог

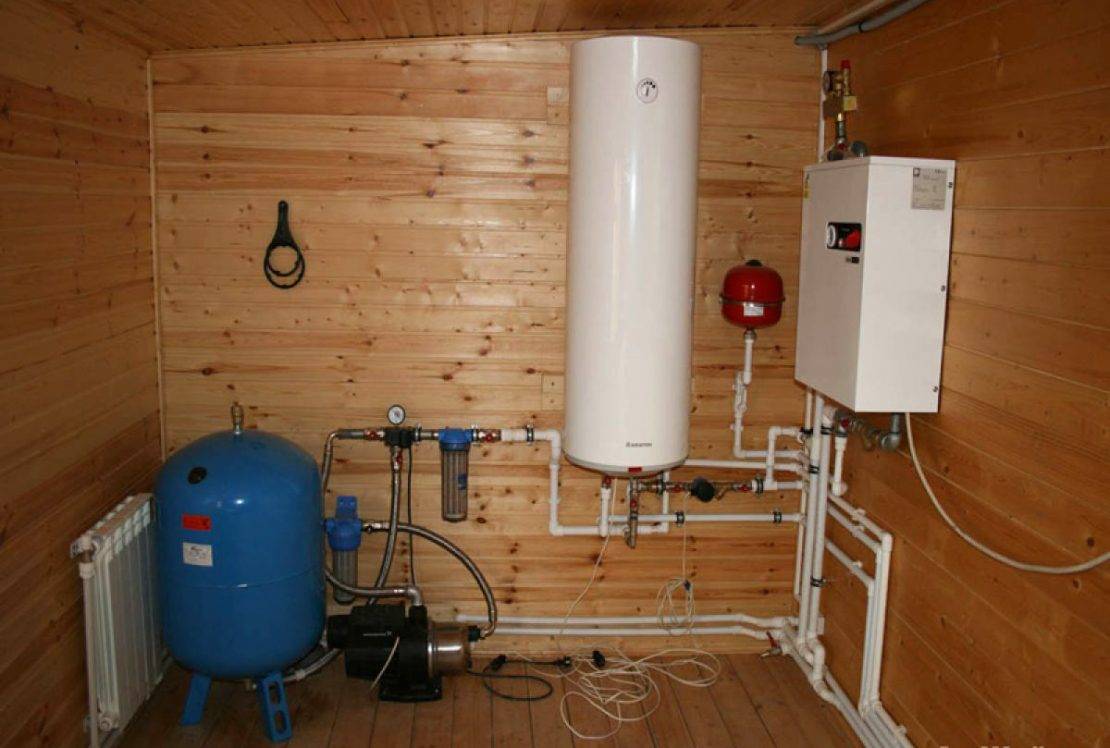

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Особенности выбора материала труб

До недавнего времени традиционным материалом для создания трубопровода отопительной системы считался металл. Однако сварные конструкции из стали подвержены воздействию коррозии, поэтому их заменяют оцинкованными или нержавеющими трубами. Максимально надежными считаются медные трубы, которые способны работать при существенных перепадах давления. Однако у всех этих материалов один существенный недостаток: значительная стоимость.

Современные трубы из металлопластика являются отличным аналогом металлическим изделиям. Материал не ржавеет, обладает достаточной прочностью и прост при монтаже. Повреждение таких труб возможно только в случае значительных перепадов температур.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
