Особенности настройки электронной термоголовки Danfoss
регулировка клапана и терморегулятора тепловой батареи
По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:
- Р 0 – постоянная температура 21 С круглые сутки.
- Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17 С.
- Р 2 – расширенная энергосберегающая программа, которая температуру до 17 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.
- В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.
- После выбора настроек их подтверждают нажатием нижней клавиши.
Основные критерии выбора термоголовки
На сегодня рынок теплотехники заполнен обширным ассортиментом термоголовок различной конструкции, изготовленными большей частью брендовыми фирмами. Чтобы потребителю не растеряться среди этого разнообразия моделей, специалисты рекомендуют руководствоваться следующими критериями выбора.
- К радиаторам отопления желательно подобрать термоголовки одного и того же производителя.
- При выборе прибора надо отдавать предпочтение тем моделям, которые потребуют минимум дополнительной фурнитуры и крепежных, соединительных элементов.
- Если небольшое помещение включает в себя одну или две жилые комнаты, то целесообразно установить в каждой из них ручные вентили с термоголовками.
- В одноэтажных строениях, целесообразно устанавливать механические терморегуляторы и головки терморегуляторов с выносными датчиками.
- В двух и трех этажных особняках, владельцы могут позволить беспроводные термостатические головки. Их обязательно монтируют в домах, подключённых к системе «Умный Дом».
- Продукция брендового производителя по сравнению с массовыми подделками, несмотря на высокую стоимость, не подведут в течение многих лет.
- Антивандальный кожух защитит от безалаберных попыток вмешаться в настройки устройства.
- Дизайн термоголовки не должен контрастировать на фоне радиатора и гармонично вписываться в интерьер комнаты.
- Чтобы не нарваться на подделку, нужно потребовать у продавца сертификат качества.
На что обратить внимание при выборе терморегулятора
При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:
Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы
В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им
Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях. Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двух трубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.
Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально. Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.
Отличие газовых и жидкостных приборов Важный критерий выбора устройства – тип внутреннего наполнителя
При покупке стоит обратить внимание на следующие моменты:. Модели на газе отличаются длительным, около 20 лет, сроком службы
Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника
Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.
Когда нужна и когда не нужна термоголовка
Термоголовка – устройство с датчиком температуры воздуха, которое устанавливается на радиатор. Она позволяет экономить на отоплении, причем значительные суммы.
Термоголовка позволяет отключать радиатор в случае, когда помещение уже достаточно прогрето – а нужную температуру можно выставлять прямо на ее корпусе. Принцип ее работы довольно простой: термостатическая вставка сравнивает заданную температуру на термоголовке с фактической в помещении, и толкает в нужном направлении шток. Шток, в свою очередь, приоткрывает или перекрывает проток через термостатический вентиль на подаче радиатора, регулируя его тепловую мощность.
В настоящее время на рынке представлено большое количество термоголовок с разнообразными подключениями (резьбовое, клипсовое), с различной точностью настройки. Они могут быть из пластика разных цветов, хромированные, или в дизайнерском корпусе.
Есть даже цифровые термоголовки с экраном! Стоимость термоголовок колеблется от 500 до 4000 рублей, при этом она позволяет сэкономить до 30% на ежемесячных платежах за отопление. Более того, они позволяют в разных помещениях устанавливать разную температуру – ведь все люди по-разному ощущают “комфорт”. Казалось бы, ставить их можно всегда и везде… но нет.
Есть ситуации, когда термоголовки не нужны. Например, в случае, когда планируется отопление объемного и открытого пространства большим количеством радиаторов, можно обойтись одним настенным термостатом. Этот единственный в системе отопления термостат будет сравнивать фактическую температуру воздуха с требуемой, и регулировать работу системы отопления. В этом случае он не будет перекрывать подачу на одном или несколько радиаторах, а будет управлять котлом.
Как подобрать термоголовку самостоятельно
Термоголовки на батарею бывают трех основных видов:
- ручные;
- механические;
- электронные.
Ручные термоголовки
Термоголовка ручного типа, по сути, является аналогом шарового крана, так как регулировка уровня потока теплоносителя производится пользователем самостоятельно на основании данных установленного в помещении термометра или собственных ощущений.
Регулятор с ручным способом управления
Преимуществами данного вида являются простота устройства и низкая стоимость. Среди недостатков можно выделить небольшой срок эксплуатации, так как при вращении рукоятки с течением времени ослабевает внутренний механизм и теряется его герметичность.
Оборудование с ручным управлением чаще всего устанавливается на чугунные радиаторы отопления.
Механические термоголовки
Более популярными являются механические модели, работающие по принципу описанному ранее. В качестве термочувствительной среды могут выступать:
- жидкость. Жидкостная термоголовка отличается меньшей стоимостью и более простым устройством, что продлевает срок полезного использования устройства. Но вместе с этим и меньшим быстродействием;
- газ. Производство газонаполненных термоголовок более сложное, что отображается на цене оборудования.
Подключение должно осуществляться таким образом, чтобы устройство было направлено внутрь помещения. Это повысит точность работы прибора и температурного режима соответственно.
Чтобы в любой ситуации была возможность правильно произвести монтаж оборудования, производителями выпускаются:
- со встроенным датчиком температуры (рисунки выше);
- с выносным датчиком, который устанавливается в наиболее оптимальном месте и соединяется с основным устройством капиллярной трубкой.
Регулятор с отдельным датчиком температуры
Электронные термоголовки
Самая современная электронная термоголовка оснащена микропроцессом, который и воздействует на клапан. Для работы оборудования требуется автономное питание (батарейки).
Устройство с микропроцессором для автономной работы
Стоимость данного оборудования максимально высокая, но устройство позволяет:
- выставить определенный температурный режим в дневное и ночное время, что позволяет добиться комфорта при сне;
- выставить температуру по определенным дням недели, что нужно, например, в загородном доме с временным проживанием.
Производители
При выборе термоголовки важно определить не только вид устройства, но и производителя оборудования, от которого зависит надежность и долговечность эксплуатации. Специалисты рекомендуют:. датскую компанию Данфосс, изготавливающую термоголовки всех видов
Наибольшей популярностью пользуются устройства серии danfoss RA и RTD (теперь частично серия RTR) – универсальное оборудование для любых типов систем;
датскую компанию Данфосс, изготавливающую термоголовки всех видов. Наибольшей популярностью пользуются устройства серии danfoss RA и RTD (теперь частично серия RTR) – универсальное оборудование для любых типов систем;
Термоголовка от датской компании
- немецкие компании Heimeier, производящая оборудование под брендом RTL (РТЛ), Buderus (Будерус), входящая в состав концерна Bosch Thermotechnik GmbH и Oventrop (Овентроп);
- российско-итальянская компания Valtec (Валтек).
Назначение и конструкция термоголовки для радиаторов отопления
Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.
В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.
Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.
Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%
Устройство
Основные элементы конструкции термостатической головки:
- пластиковый корпус;
- сильфон;
- шток, толкатель и возвратная пружина;
- стопорный элемент;
- уплотнительные элементы;
- крепёжные элементы.
Термостатический клапан
Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.
Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.
Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.
Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки
Принцип работы
Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.
При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

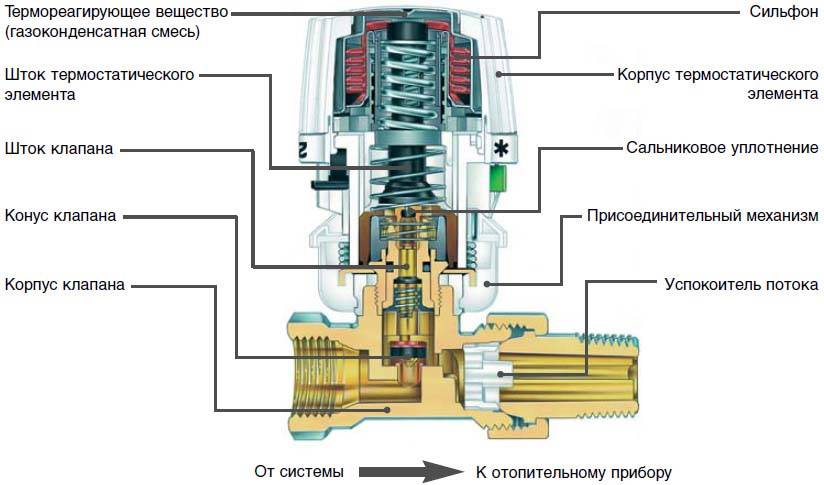

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.
При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.
Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами
Разновидности
Классификация термоголовок осуществляется по нескольким признакам:
- совместимость с термостатическими клапанами определённого стандарта;
- способ регулирования температуры.
Принцип работы
Термоголовка набирает популярность в системах отопления. Каков принцип его работы? Чтобы ответить на этот вопрос, необходимо сначала определить наиболее важные элементы продукта. Термостатическая головка имеет специальный датчик с сильфоном и головкой штока.
Внутри термостатической головки для радиатора находится пружинящий сильфон, заполненный жидкостью с высоким тепловым расширением, реагирующей на изменения температуры окружающей среды. При повышении температуры в помещении, увеличивается давление и объем жидкости внутри сильфона, что вызывает давление на толкатель головки. Усилие давления достаточно велико, чтобы преодолеть сопротивление пружины и заставить клапан закрыться. В момент, когда температура в помещении снижается, давление и объем жидкости в сильфоне уменьшаются. Давление на пружину уменьшается. Это открывает термостатический клапан, увеличивает расход воды в радиаторе и повышает температуру в помещении. Термоголовка радиатора иногда комплектуется датчиками температуры воды или газа. Принцип действия одинаков в обоих случаях. Термостатический клапан с датчиком воды более популярен и имеет универсальные возможности применения.
Таким образом радиатор не потребляет больше требуемой воды для поддержания тепла и достижения указанного вами параметра, а значит потребление воды снижается. Процесс регулирование продолжается до тех пор, пока баланс температуры между комнатной и температурой радиатора не будет достигнут. Реагирующий элемент находится на максимальном расстоянии от радиатора, предусмотренного конструкции терморегулятора. Таким образом исключается искажение восприятия температуры, регистрируется температура только в помещении. Располагать термоголовку стоит в горизонтальном положении. Существуют механические и электронные варианты исполнения. На ее работу могут влиять сквозняки, солнечный свет, наличие других источников тепла или холода, температура на улице, поэтому при установке нужно учитывать все эти факторы. Термоголовку лучше прятать под подоконником вдали от холодильника, плиты.
Что это такое и для чего он нужен
Термоклапан — это разновидность трубопроводной арматуры. Он позволяет поддерживать в помещении заданный температурный режим за счет оптимизации теплоотдачи отдельного отопительного прибора.
Назначение и область применения
Термоклапан предназначен для ручного или автоматического регулирования расхода теплоносителя через радиатор или распределительный коллектор.
Установка подобных устройств рекомендуется:
- В автономных отопительных системах, где нагрев носителя осуществляется твердотопливным котлом.
- На трубопроводах горячего водоснабжения. Вода для бытовых нужд может подаваться слишком горячей (до 95 ºС) и при отсутствии крана-смесителя вызывает ожоги у пользователей.
- Перед пластиковыми элементами трубопроводной системы. Термоклапан защитит от перегрева материал, из которого изготовлены трубы.
Характеристики
Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:
- Максимальный уровень рабочего давления — 1,0 Мпа.
- Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
- Максимальная рабочая температура — +110 ºС.
- Максимально допустимая температура окружающей среды — +50 ºС.
- Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
- Диапазон регулирования температур — +20…+60 ºС.
- Время срабатывания — 25 мин.
- Наработка на отказ при ручном управлении — 8000 циклов.
Из каких материалов изготавливают
Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:
- Латунь.
- Бронзу.
- Нержавеющую сталь.
Классификация и принцип действия термоголовок для радиатора отопления
Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.
Термоголовка и клапан раздельно
Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.
Устройство термоголовки
Термоголовка и клапан в разрезе
Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:
- для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
- для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.
Термоголовка для однотрубной и двухтрубной систем разводки отопления
Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.
Принцип работы термоголовки для радиатора отопления имеет предельно простой:
пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);
Регулировка шкалы термоголовки
при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;
Работа термоголовки в системе без байпаса
подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;
Конструктивные различия однотрубной и двухтрубной систем
неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.
Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.
Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант
Правильная установка термостата Danfoss, Оventrop, Giacomini, Валтек с выносным датчиком
Установка термостата на систему отопления
Как правильно установить термостат? При его монтаже на двухтрубную отопительную систему должны соблюдаться следующие условия:
- Установку делают на месте заглушки.
- Монтаж проводится при выключенном котле и со слитой водой.
- Регулятор температуры на радиаторе отопления устанавливается строго горизонтально.
Термоголовка для радиатора отопления должна быть исправной.
На термические регуляторы не должно попадать прямое солнечное излучение, закрывать гардины, экраны для батарей. Воздух непосредственно возле устройства должен циркулировать.
Установка термостатического устройства заключается в следующем:
Монтаж устройства всегда производится на трубе с подачей горячей воды (в двухтрубной системе – верхняя труба). Отсечный вентиль или дроссель устанавливается на обратке
При монтаже следует обратить внимание на поток горячей воды. Подводка должна подходить к клапану термостата и игле дросселя из-под седла
При другом раскладе от клапана отпадет шток.
Для подмотки на резьбу используется льняная нить с краской или полимерная герметизирующая. Лента ФУМ не подходит.
До дросселя на подводках должна присутствовать перемычка. Без нее происходит регулировка температуры в стояке.
Для соединения клапанов с радиаторными пробками предпочтительно использовать американку.
Для стальных однотрубных радиаторов используется другой вид термостатов. Его конструкция подразумевает только нижнее подключение.
Основной проблемой установки термостата, является совместимость деталей, выпущенных различными производителями. Подобная ситуация наблюдается, когда приобретены плоские радиаторы нижнего подключения с клапанным вкладышем. К нему приходится тщательно подбирать термоголовку, чтобы соответствовал диаметр резьбы и длина поршня клапана.
На рынке выпускаются модели, детали которых совмещают с другими марками. Но такой механизм хоть и составит единое целое, но обеспечить постоянный температурный режим не в состоянии.
Принципы работы гидросистем отопления
Любой источник обогрева нуждается в устройствах регуляции. В кондиционерах, нагревательных элементах тёплого пола и конвекторах имеется встроенный механический терморегулятор, отключающий питание прибора при достижении требуемой температурной отметки. А какие технические средства используются в радиаторных сетях гидравлических систем отопления?
С одной стороны, практически любой котёл отопления имеет встроенный датчик, отслеживающий температуру теплоносителя. Однако его нельзя считать основным средством регулирования температуры воздуха, так как помещения, отапливаемые жидкостными системами, разнятся по объёму и величине теплопотерь. Таким образом, основная функция системы терморегуляции котла — не допустить перегрева теплоносителя. Кроме того, нельзя забывать о твердотопливных котлах, большинство из которых попросту не способны изменять режимы горения в зависимости от температуры рабочей жидкости.
Чтобы обеспечить комфортную температуру воздуха в обитаемых помещениях, требуется контролировать интенсивность отдачи тепла на самих регуляторах. Для этой цели предусмотрен широкий спектр запорно-регулирующей арматуры, классифицируемой как термоголовки для гидравлических систем отопления. Они отличаются по способу контроля и внутреннему устройству, при этом основной принцип работы понять достаточно просто.
