Терморегуляторы для регулировки температуры воздуха

Терморегуляторы с таймером

Лучшим вариантом контроллера за отопительной системой являются регуляторы воздуха или воды с таймером. Его «присутствие» в устройстве расширяет функционал и позволяет следить за климатом в доме в зависимости от времени суток и дней недели.

Основная задача регулятора с таймером – это экономия энергоресурсов, которая зависит от того, сколько времени обогреватель остается включенным. Так в подобном приборе можно выставить почасовые изменения температуры, настраивая его на минимальный комфортный нагрев, например 15°C, когда в доме никого нет и включение в обычный режим перед возвращением домочадцев.

Как правило, встроенным таймером оснащены электронные и программируемые терморегуляторы, хотя умельцы приспосабливают его и к механическим аналогам.

Регулировка приборов отопления в зависимости от типа отопительной системы

Перед тем как регулировать отопление в квартире необходимо определить тип используемой отопительной системы.

Индивидуальное отопление

В этом случае регулировка батарей отопления намного проще, так как в большинстве случае системы запитаны от мощного котла отопления, кроме того в ней установлен циркуляционный насос, а на каждом приборе отопления имеется трехходовой кран.

Наличие вентилей на радиаторах позволяет рационально использовать тепло, снижая подачу воды в радиатор или полностью отключая его от системы.

Центральное отопление

В системе центрального отопления вопрос, как отрегулировать батарею отопления в квартире, решается в зависимости от разводки труб:

  • При двухтрубной схеме разводки устанавливают два стояка, которые обеспечивают подачу теплоносителя к приборам отопления и его обратное возвращение. Регулировка потока горячей воды в радиаторе производится посредством отдельного клапана и ручного или автоматического терморегулятора, которым оснащается каждый прибор отопления.
  • Принцип работы однотрубной системы заключается в подаче теплоносителя в каждый радиатор и его обратное возвращение в основной стояк. Благодаря такой схеме температура воды в приборах отопления на любом этаже практически одинаковая. На подаче у каждого прибора отопления имеется регулирующий клапан.
  • В большинстве многоэтажных домов установлена система отопления с вертикальной подачей теплоносителя, которая полностью исключает возможность регулировки температуры в приборах отопления. При такой схеме батареи нижних этажей нагреваются очень плохо, поэтому в квартирах всегда холодно. Помещения верхних этажей наоборот страдают от жары.

Неисправности

В некоторых случаях работу прибора нарушают воздушные пробки. Устранить их можно стравливанием воздуха с помощью крана Маевского. К снижению теплоотдачи приводит закупорка прохода трубы осадком или ржавчиной. Чтобы избавиться от грязи, рекомендуется промыть радиатор специальными средствами.


В централизованных системах температура теплоносителя может снизиться в результате аварийной ситуации на магистральном трубопроводе или несанкционированных действий соседей, вызвавших изменение параметров потока в общем стояке. Ухудшает циркуляцию поломка вентиля на вводе в радиатор или неправильно установленная заглушка.


Скорее всего достаточно будет:

  • стравить воздух;
  • промыть батарею изнутри;
  • поменять вентиль.

Как правило, после выполнения одного или нескольких действий прежняя теплоотдача восстанавливается.

Как сделать простой терморегулятор своими руками

Для изготовления устройства понадобятся три элемента:

  • термопара;
  • операционный блок;
  • исполнительный механизм.

Термопара

Деталь представляет собой спайку проводников из двух разнородных металлов. При изменении температуры воздуха в соединении металлов меняется сопротивление, что вызывает изменение характеристики протекающего в нём электрического тока.

Операционный блок

Блок – это есть сам терморегулятор, который, реагируя на изменение характеристики тока в термопаре, передаёт сигнал в исполнительный механизм.

Исполнительный механизм

Это реле, которое включает и выключает обогреватели. При понижении температуры воздуха механизм замыкает контакты питания системы обогрева. По достижении нужного температурного уровня реле размыкает цепь питания.

Схемы самодельных регуляторов температуры публикуются в интернете. Термопару можно использовать, взятую из какого-нибудь старого прибора (холодильника, СВЧ печи и пр.). Таким же образом можно обзавестись реле.

Целесообразность установки терморегуляторов имеет смысл в домах индивидуальной застройки, где нет центрального отопления. Эксплуатация терморегулирующих систем приносит экономию энергоресурсов, что создаёт существенный экономический эффект.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Термостаты с выносным датчиком

Большинство моделей регуляторов температуры имеют встроенный датчик, который оснащен либо кнопками, либо дисплеем с простым и удобным интерфейсом. Известно, что чем дальше он расположен от рабочей части устройства, тем точнее его показатели, поэтому для котлов отопления разработана модель терморегулятора с выносным датчиком температуры воздуха.

Хотя современное отопительное оборудование оснащено встроенным регулятором температуры, как правило, он отслеживает нагрев теплоносителя в контуре. Подобное устройство не способно создать здоровый микроклимат в доме, да и износ котла происходит быстрее, так как ему приходится часто включаться и отключаться.

Регулятор с выносным датчиком температуры воздуха контролирует котел, и процесс отключения/включения происходит значительно реже, так как воздух остывает намного дольше, чем теплоноситель в отопительном контуре. Датчик может располагаться в одной из комнат и управляться как дистанционно, так и вручную.

Подобные устройства подходят не только для котлов отопления, но и для системы теплых полов или радиаторов, которые «спрятаны» за занавесями или экраном закрытого типа. В последнем случае датчик температуры на батарею отопления монтируется в нескольких метрах от рабочей части, что позволяет настраивать устройство, не открывая ее «укрытия».

Регуляторы с выносным датчиком так же бывают механического, электронного или программируемого типа. Выбирать подобное устройство нужно, исходя из мощности обогревателя.

Терморегуляторы с датчиком температуры воздуха: особенности установки и расположения датчика

Каждое помещение имеет свои особенности, поэтому датчик, определяющий температуру воздуха, необходимо размещать с их учетом. Кроме того, установка самих приборов может существенно отличаться. В связи с этим следует рассмотреть технологию монтажа в подробностях.

Подключение контроллера к теплым полам

При подключении терморегулятора к теплому полу схема используется стандартная. Сам прибор обычно устанавливается на стене в легко доступном месте. Обычно на обратной стороне имеются обозначения для подсоединения конкретных проводов, поэтому процесс не вызывает сложностей.


Наглядная схема для правильного подсоединения проводов

Датчик должен располагаться в непосредственной близости от термостата, при этом рядом не должно быть мебели и других предметов. Для пленочных полов с инфракрасным излучением измерительный прибор укладывается с обратной стороны пленки, после чего подсоединяется к проводам, ведущим к терморегулятору.


Пример расположения датчика при устройстве теплого пола

Если осуществляется монтаж кабельных полов с последующей заливкой цементно-песчаной стяжки, то датчик размещается в гофрированной трубе. При необходимости его можно легко извлечь.

Особенности применения терморегулятора с датчиком температуры воздуха для погреба

В помещении для хранения продуктов температура распределяется не совсем равномерно, особенно если брать в расчет его высоту. При удалении от датчика оптимальный режим будет контролировать сложнее. В связи с этим измеритель следует устанавливать в подходящем месте:

  • во-первых, датчик необходимо разместить на близком расстоянии от продуктов;
  • во-вторых, от пола нужно отступить около 5 см;
  • в-третьих, от нагревательного прибора датчик должен находиться на среднем расстоянии.

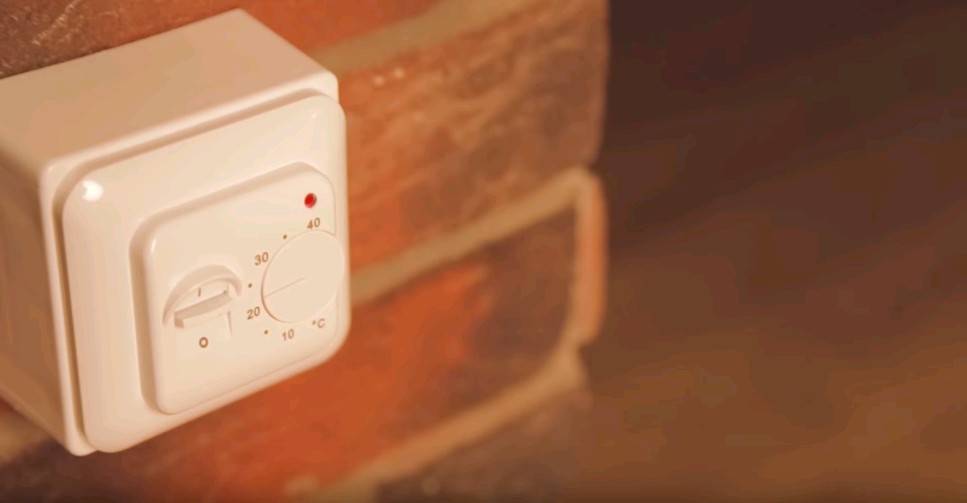

Пример изделия для установки в погребе

Самодельный внешний терморегулятор для котла: инструкция

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

  • хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
  • перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
  • перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
  • если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

  1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

  1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Выбор механического терморегулятора (термостата)

В настоящее время существует масса производителей механических терморегуляторов, есть модели и именитых брендов, но, чаще всего, в продаже вы встретите малознакомые, неизвестные наименования. В своей практике я ствил большое количество различных механических термостатов и могу посоветовать следующее:

– При выборе обязательно обратите внимание на максимальную коммутируемую мощность. Если написно, что терморегулятор на 10 Ампер, к нему можно будет подключить нагрузку не более чем 2.2-2.3 кВт

Терморегуляторы более чем 3.6 кВт подсоединяемой мощности встречаются редко. Если же необходимо подключить большую мощность, придётся использовать контактор, по схеме подключения, ссылку на которые я давал чуть выше.

Возможно ли сэкономить на плате за централизованное отопление?

Теоретически ответ будет утвердительный, но на практике все не так просто. Предположим, что решено установить в квартире умный термостат с программируемыми терморегуляторами. В результате работы оборудования расход ресурсов сократится примерно на треть. Это будет зависеть еще и от количества теплопотерь жилья и других факторов. Но на сумме в платежке этот факт никак не отразится.

Дело в том, что жильцы в многоквартирных домах платят за отопление по так называемым нормативам или по показаниям счетчиков. Последние могут быть индивидуальными или общедомовыми. В нашем случае чтобы зарегистрировать факт снижения потребления ресурсов и, соответственно, снизить плату за отопление понадобится установить счетчик тепла в квартире. Это далеко не всегда возможно.

Как выбрать

Прежде, чем приобретать терморегулятор, следует ознакомиться с рядом критериев, которые необходимо учесть, чтобы выбор был правильным. Итак, среди основных моментов выделяют:

Предназначение помещения, в котором он будет устанавливаться, например, ванная комната требует регулярного поддержания тепла, как правило, туда не устанавливают модели со сложным управлением. Для других комнат потребуется более конкретное управление, соответственно там устанавливают устройства с более точным и расширенным функционалом.
Мощность, этот критерий можно назвать наиболее важным, она должна соответствовать квадратуре помещения. Для больших комнат рекомендуют использовать программируемые устройства, таким образом возможно в короткие сроки менять температурный режим

Для небольших подойдут электронные имеющие простое управление и невысокую цену.
Также следует уделить внимание способу монтажа, производители выпускают встраиваемые и накладные модели, первые помещают в специальные углубления, а для вторых подойдет любая стена или иная поверхность.
Функциональные возможности, они зависят от того, какое устройство, программируемое или нет. Для первых производители предусмотрели гораздо больше возможностей, благодаря которым пользователи могут задавать режим работы на определенный период времени, устанавливать автоматическое время включения и выключения

У некоторых предусмотрена возможность самодиагностики и защиты агрегата от неисправностей, блокировки от детей. Вторые просты в использовании, у них есть функция включения и выключения, у некоторых имеется таймер обратного отсчета, но он срабатывает только раз, после настройки сбрасываются и требуется повторная установка.
Дизайн, на рынке товаров представлен широкий выбор продукции, разнообразной по цветовой гамме, размерам и форме. Все это дает возможность покупателю подобрать товар, подходящий к домашней обстановке.
Цена, не стоит выбирать дешевые малознакомые китайские бренды, лучше отдать предпочтение более известным производителям. Стоимость на них будет не слишком высока, но они более надежны и безопасны.

Помимо этих критериев следует уделить внимание комплектации, гарантийным обязательствам производителя, а также целостности корпуса последнее необходимо проверить перед покупкой

Регуляторы температуры воды

Так как экономия электричества требуется не только при обогреве помещений в зимний период, но зачастую и во время нагрева бойлера, то есть смысл подсоединить к нему терморегулятор с датчиком температуры воды.

Сегодня на рынке подобные устройства представлены в трех видах:

  1. Биметаллический прибор, в основе которого пластина из двух металлов, расширяющихся при нагревании.
  2. Капиллярный регулятор состоит из колбы с газообразной или жидкостной средой, которые расширяются при повышении температуры воды, создавая при этом давление. Именно оно воздействует на контакты устройства, размыкая электрическую цепь или смыкая ее.
  3. Электронные терморегуляторы нагрева воды самые дорогие, но и самые эффективные и безопасные.

Так как в подобных устройствах можно задавать температуру воды в довольно широком диапазоне, то процесс отключения/включения бойлера происходит реже, что значительно экономит электричество. Если регулятор оснащен встроенным таймером, то можно устанавливать режим нагрева воды на минимум в ночное время суток или когда дома никого нет, и включать его в обычный режим, когда люди просыпаются или возвращаются с работы.

Подбирая регулятор температуры для бойлера, нужно учитывать мощность последнего. У термостата она должна быть такой же или выше.

Разновидности регулировочных кранов

Существует несколько кранов, которыми можно регулировать температуру батарей:

Обычный шаровый кран. Не рекомендуется им регулировать температуру, так как он предназначен исключительно для двух положений: открытия и закрытия. В промежуточных значениях шарик внутри крана будет быстро изнашиваться

  • Запорный радиаторный вентиль (прямой или угловой). Подходит для грубой регулировки температуры. Но в виду того, что радиатор реагирует на изменение не сразу, функция вентиля сводится только к открытию и закрытию радиатора.
  • Кран с термостатической головкой. Удобное автономное решение по регулировки температуры радиаторов. Имеет шкалу температуры и в зависимости от температуры в помещении либо открывает подачу, либо закрывает
  • Двухходовой кран с сервоприводом. Самое продвинутое и дорогое решение. Используется крайне редко. Используется в паре с термостатом. На термостате выставляется температура и при ее достижении сервопривод открывает или закрывает подачу.

Спосбы изменения температуры радиаторами

Первый способ регулировки температуры радиаторов в помещении — это когда у вас в помещении смонтирован один радиатор и он закрыт экраном. В этом случае регулировать температуру в комнате будем с помощью комнатного термостата и сервопривода.

Сначала выбираем место монтажа комнатного термостата. Обычно его располагают на 1 метр от двери. На высоте  от 1 до 1,5 метров на противоположной стене от ручки двери, чтобы при открытии двери поток холодного воздуха попадал на термостат и тот в свою очередь сразу реагировал на перепад температуры.

На подающий трубопровод радиатора монтируем клапан под термоголовку, на который накручиваем сервопривод для систем отопления.

Сервопривод нуждается в питании 220 вольт. Мощность его при этом составляет 2-3 ватта.  Кабель от него ведем к комнатному термостату.

Комнатные термостаты делятся на две группы: электронные и механические. Механические термостаты в наше время себя практически изжили, но они самые простые в монтаже. Работают как обычный выключатель. Приводите питание на термостат. Через него разрываете фазу на сервопривод и все. Термостат подает или нет питание на сервопривод.

Электронные термостаты бывают простые, в плане включить выключить, а бывают термостаты программируемые.

В свою очередь электронные термостаты бывают двух видов по принципу работы:

Первые — это такие термостаты, для работы  которых необходимо питание от сети. Обычно 220 Вольт. То есть к ним подводиться питание отдельно. А от  термостата  отдельно монтируют кабель к сервоприводу.

Второй вид термостатов в питании от сети не нуждаются, так как такие термостаты оборудованы батарейкой. В этом случае, как и с механическими термостатами, через него просто разрывается фаза на сервопривод, а ноль идет на сервопривод без разрыва. При этом все термостаты необходимо подключить в щите на свой автомат для его быстрой замены или обслуживания.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

  • корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
  • колба из прозрачного пластика или стекла с нанесенной шкалой;
  • поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Повышение заданной температуры, чтобы быстрее отопить помещение

Если вы только что вошли в холодный дом в морозный зимний день, может показаться разумным включить термостат на большую температуру. Но это не поможет вам быстрее почувствовать тепло и уют. Причина этого проста: термостат не контролирует, насколько быстро нагревается ваш дом, все, что он делает, это устанавливает конечную температуру для вашего уровня комфорта. Лучше всего думать о базовом термостате, как об ограничителе температуры. Это позволяет полностью включить нагрев, пока не будет достигнута заданная температура, после чего термостат выключит нагрев, пока температура снова не упадет. Таким образом, если вы повернете термостат выше уровня комфорта, система перегреет пространство, что сделает ваш дом слишком теплым и будет тратить значительную энергию.

Заключение

Термореле — терморегулятор, реле температуры, термостат, синонимы устройства. Развиваясь от простых электромеханических, с биметаллической пластиной или сильфоном, до современных цифровых устройств термореле претерпели большие улучшения показателей в сторону точности и надежности. При этом их цена остается невысокой, доступной для потребителей, а сами устройства — необходимыми для бытового кондиционирования, микроклимата, кухонной техники и тепличного хозяйства.

Перед приобретением термореле желательно ознакомиться с перечисленными здесь параметрами, чтобы выбрать подходящее устройство, а также учитывать особенности купленного прибора для надежной и долговечной работы. И еще надо помнить, что термореле – управляющий прибор, исправность которого влияет на другое оборудование или имущество, и оно должно быть всегда работоспособно и исправно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
