Как выбрать и установить терморегулятор на батарею отопления

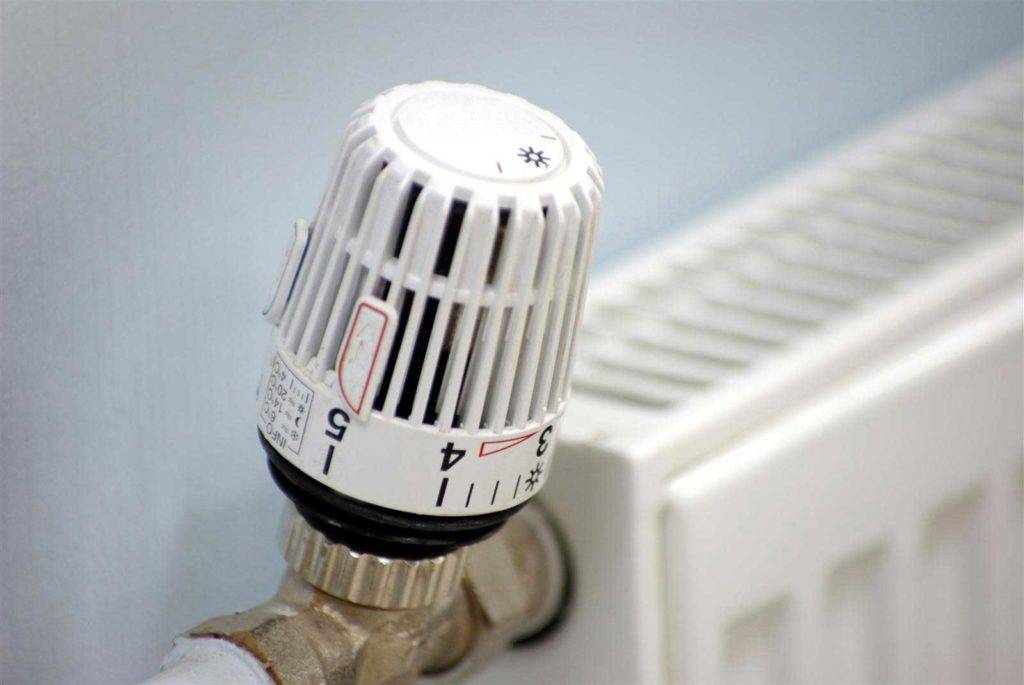

Термостатические головки

Термостатической головкой называется герметичный цилиндр, в который встроена пластиковая рукоятка и сильфон. Сильфоном называется упругая оболочка, которая наполнена специальным веществом. Это может быть как жидкость, так и газ, у которого высокое температурное расширение – толуол, ацетон или газоконденсат. Данные вещества обладают сильной чувствительностью к нагреванию и реакцией в виде резкого увеличения объёма.

Ручные

Работа ручных термостатических головок похожа на работу обыкновенного крана. Для регулировки температуры батарей отопления, необходимо повернуть регулятор в определённую сторону. Таким образом можно настроить термоклапан для радиатора отопления, пропуская через себя минимальное или максимальное количество теплоносителя.

Такие устройства являются самими дешёвыми и самыми надёжными. Но, стоит отметить, что они не особо удобны. Для изменения теплоотдачи придётся прокручивать вентиль вручную.

Их установка возможна на выходе или входе отопительного радиатора вместо шаровых кранов. Производить регулировку можно любым из них.

Механические

Механические регуляторы температуры для батарей отопления являются наиболее сложными. Поддержание заданной температуры происходит автоматически. Сильфон является основой термостатической головки.

Сильфон служит в качестве подпорки для штока. Шток перекрывает проходное сечение клапана. Он находится в поднятом состоянии до тех пор, пока не нагреется вещество на сильфоне. Как только начинает увеличиваться температура, цилиндр увеличивается в размерах (происходит процесс расширения газа или жидкости). Он оказывает давление на шток, который, в свою очередь, продолжает перекрывать проходное сечение.

Через радиатор проводится всё меньшее количество теплоносителя, и он начинает остывать вместе с веществом, находящимся в сильфоне. Из-за этих явлений цилиндр становится всё меньше по размеру, шток поднимается. Через радиатор проходит всё большее количество теплоносителя, и он начинает нагреваться. Затем цикл вышеописанных действий повторяется.

Газовый или жидкостный

Когда в помещении устанавливается такой регулятор батареи отопления, температура воздуха в комнате регулируется очень точно. Погрешность составляет лишь один градус. Но, стоит отметить, что в целом дельта находится в прямой зависимости от инертности вещества в сильфоне. Его заполнение может производиться при помощи газа или жидкости. Газы способны быстрее давать реакцию на изменения температуры, но со стороны технологичности, создание их сложнее.

Изменение объёмов жидкости происходит немного медленнее, но их сделать проще. Больше всего представленных терморегуляторов для отопительных радиаторов оснащаются термоголовками с сильфонами заполненных жидкостью.

С выносимым датчиком

Установка механической термостатической головки должна проходить таким образом, чтобы она имела направление в комнату, так как это позволяет более точно измерить температуру. Так как они немаленьких размеров, данный способ установки не всегда применим. В этом случае можно установить терморегулятор для отопительного радиатора с выносным датчиком.

Датчик температуры присоединяется к головке капиллярной трубкой. Его установка возможна в любой точке, в которой планируется измерение температуры воздуха. Единственным минусом данного решения является немаленькая стоимость.

Но, стоить отметить, что при установке такой системы есть возможность более точного поддержания температуры.

Электронные

Что касается размеров данной установки, электронный терморегулятор для радиатора ещё больше по величине, также большие размеры имеет и его термостатический элемент. Помимо электронных элементов здесь происходит установка двух батарей.

Управление микропроцессора происходит при помощи движения штока. У таких моделей имеется множество дополнительных функций. К примеру, есть возможность установки температуры помещения по часам.

Для чего это может пригодиться? Например, давно доказанным научным фактом является то, что сон в прохладном помещении гораздо полезнее. Данная установка даёт возможность программирования температуры именно в ночное время. А к утру, во время пробуждения, можно сделать более тёплый температурный режим.

Главными недостатками таких моделей является немаленький размер, и необходимость постоянного слежения за зарядкой батареи, а также высокая стоимость.

Установка терморегулятора на радиатор отопления

Монтаж каждой конкретной модели радиаторного термостата осуществляется в соответствии с инструкциями и руководствами производителя. Тем не менее, есть некоторые общие требования к монтажу, подходящие практически для всех моделей:

Корпус устройства не должен находиться под прямыми солнечными лучами, иначе термостат будет «считать», что в помещении более высокая температура, чем есть на самом деле. «Решив», что в комнате слишком жарко, терморегулятор сократит поступление теплоносителя в радиатор;

Правильный монтаж терморегулирующей арматуры.

Важно! Радиаторный терморегулятор всегда должен быть чистым, без пыли и других загрязнений. Периодически его необходимо протирать, но без использования каких-либо моющих средств и абразивных материалов.

• Термостат не должен находиться прямо над подающим трубопроводом, т.к. поднимающиеся от трубы потоки теплого воздуха будут искажать фактическую температуру воздуха в помещении. Термостат должен располагаться горизонтально сбоку от трубы;
• Не следует закрывать терморегулятор для радиатора отопления какими-либо предметами интерьера, такими как шторы, занавески, шкафы, кресла, декоративные экраны и т.п. Все эти предметы будут задерживать тепло рядом с терморегулятором, что повлияет на точность его работы;

Данфосс.

Примечание! Если дизайн помещения не позволяет «открыто» использовать терморегулирующий прибор, то в этом случае рекомендуется применять термостат с выносным датчиком, который монтируется вдали от окон, дверей и приборов отопления. Выносной датчик позволяет исключить влияние посторонних факторов на работу термостата. Датчик соединяется с терморегулятором через капиллярную трубку длиной 2-8 м.

• Подсоединенный трубопровод не должен оказывать давление на корпус радиаторного термостата;
• Рекомендуется оснастить радиатор байпасом или перепускным клапаном. Это позволить сохранить циркуляцию теплоносителя в системе отопления, если к примеру в помещении станет слишком жарко и термостат практически полностью перекроет поступление теплоносителя в радиатор;
• Теплоноситель должен двигаться в направлении, которое указано стрелкой на корпусе клапана;
• При монтаже клапана не рекомендуется использовать газовые ключи.

Нужен ли терморегулятор в системе отопления

Терморегулятор в системе отопления

Применение регулирования температурного режима вызвано необходимостью обеспечения комфортных условий в помещениях по индивидуальным запросам. Регулировка температуры прямо влияет на расход топлива при автономном отоплении. При отсутствии регулировки и мониторинга в помещении будет жарко, возникнет необходимость постоянного проветривания. Высокая температура способствует повышению влажности и возникновению грибковых заболеваний.

Существует несколько ступеней управления температурой:

1. Управление на котле (в автономном варианте отопления);
2. Управление на распределительном коллекторе или отдельных ветках системы отопления;
3. Регулировка на приборах отопления.

Первый вид носит качественный характер – на источнике тепла задается общий уровень температуры для всех потребителей. Осуществляется этот процесс вручную на панели котлоагрегата или установкой системы погодозависимой автоматики для управления работой котла в автоматическом режиме в зависимости от условий внешней среды. Неудобство этого способа заключается в общем режиме температуры для всех помещений. Даже нормативная документация говорит о различии значений температурного фона для помещений различного назначения.

Управление на распределительных коллекторах, ветках отопления является количественным регулированием – при этом происходит изменение величины массового расхода теплоносителя. Регулировка по ветке также носит общий характер. Регулирование на коллекторе эффективно в случае компоновки системы отопления по коллекторно-лучевой схеме.

Последняя ступень управления – регулировка на приборах отопления. Она является самой эффективной и точной. На каждом приборе можно установить индивидуальный режим для каждого помещения.

Эти методы основаны на ручной регулировке работой оборудования и могут занимать много времени, иметь общий характер. Управляющими механизмами в этих случаях служат блоки управления котлом, ручная запорно-регулирующая арматура (регулирующие вентили, шаровые краны, специальные узлы подключения радиаторов и конвекторов).

Установка терморегулятора на батарею позволяет автоматизировать управление температурным режимом работы прибора. Применение термостатов возможно на приборах отопления и распределительных коллекторах заводского производства.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

• Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
• Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
• Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

• С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
• С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

• схему подключения и тип радиаторов;
• их удаленность от нагревательного котла;
• качество теплоносителя;
• особенности эксплуатации помещения;
• климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Монтажные схемы

Монтажные схемы для установки в одно- и двухтрубные отопительные системы

1. При монтаже термостата на радиатор в однотрубной отопительной системе необходимо изменить схему подключения батареи, дополнительно установив байпас – перемычку между входом и выходом магистрали. Благодаря этому теплоноситель сможет поступать к другим радиаторам в то время, когда клапан будет закрыт. В схему подключения дополнительно вводят запорные устройства, которые позволят снять термостат или батарею для ремонта или замены.
2. В двухтрубной отопительной системе термостатический регулятор устанавливается на трубе подачи, а на выходе из батареи монтируется шаровой кран.

Термостаты отопительных систем можно устанавливать на стальные, алюминиевые и биметаллические радиаторы. Монтаж на чугунные батареи нецелесообразен из-за их высокой тепловой инертности.

Как правильно выполнить монтаж

Установка терморегулятора на радиатор отопления должна проводиться либо на входе, либо на выходе прибора для отопления. Здесь нет никакой разницы. Установка может успешно работать в любом из этих положений.

Как правильно установить терморегулятор на батарею, определить место и где произвести установку?

Важно учесть высоту установки, данный пункт находится в технических характеристиках. Во всех устройствах устанавливаются заводские настройки, которые калибруются под контроль температурного режима на определённом расстоянии

Чаще всего установка происходит на верхнем коллекторе радиатора. В этом случае установка терморегулятора должна проводиться на высоте от 60-ти до 80-ти сантиметров. Если появится такая необходимость, его регулировку можно проводить вручную.

Если в помещении проход труб имеется только внизу, то существует 3 варианта:

• найти такое устройство, которое можно будет установить снизу;
• установить модель с выносным датчиком;
• провести перенастройку термоголовки.

Данные процедуры очень простые, их описание находится в паспорте. Нужно всего лишь приобрести термометр, и прокрутить его в определённый момент в разные стороны.

Установка проходит стандартным образом. Клапан обладает резьбой, под которую необходимо подобрать нужные фитинги. Также можно нарезать ответную резьбу на металлической трубе.

Те люди, кто планируют установку терморегулятора для отопительного радиатора в многоквартирных домах, должны запомнить один важный момент: если разводка является однотрубной, то их установка возможна, только если есть байпас.

Байпасом называется участок трубы, стоящий перед батареей, и соединяющий 2 трубы. Более подробно о байпасе можно узнать в статье: «Для чего нужен байпас в системе отопления, схема монтажа байпаса»

Если его нет, то придётся проводить регулировку всего стояка, что точно не оценят ваши соседи. За данное нарушение предусматривается штраф на солидную сумму.

Установка

Терморегулятор для радиатора отопления устанавливается на радиатор обычно на входе, для этого в первую очередь следует познакомиться со схемой устройства контура. Иногда также приборы ставятся на выходе, что позволяет снизить напор теплоносителя.

Технологически процесс установки термостата для радиатора не представляет особой сложности, это может сделать даже новичок, напоминает установку соединительных элементов. Ручные регуляторы стоят недорого и эффективно повышают слежение за энергоресурсами, что позволяет равномерно распределить тепло по всем батареям

В процессе монтажа требуется принимать во внимание количество изгибов в контуре, они позволяют сократить тепловые потери, при этом, не уменьшая давление теплоносителя, поступающего в батареи. Дополнительные ручные вентили дают возможность отключить полностью подачу, если помещение не эксплуатируется

Выбираем прибор

Чтобы выбрать термостат для радиатора отопления, следует определиться с техническими параметрами установленной отопительной системой. А именно перед покупкой необходимо узнать:

• Габариты клапана. Измерьте диаметр пробки в батарее или трубы, где планируется установка.
• Одно или двухтрубная система. С двумя трубами нагрузка на термостат выше, поэтому и выбирать оборудование необходимо с более высоким уровнем гидравлического сопротивления.
• Если система с циркуляционным насосом, то в описании к терморегулятору будет указано, подходит ли он для нее.

Схема одно и двухтрубного подключения

А также самостоятельно или проконсультировавшись с продавцом, выберите по типам терморегулятор для себя:

• Механика или автоматика.
• Жидкость или газ.
• Температура (от 5 до 30 градусов тепла).

Цены будут различаться у фирм производителей, и влиять на них будет механический или автоматический датчик температуры для отопления вы выберите.

Например, вот таблица с примерной стоимостью.

DanfossИзображениеOverntropИзображениеLuxorИзображение

Терморе- гуляторы	835		610		765
Прямая подача	790		738		518
Обратная подача	790		738		518
Нижние угловые на две трубы	960		770		890
Угловая подача	570		448		365

Можно найти более дешевые модели, так как от производителя цена варьируется довольно сильно. Для автоматических терморегуляторов с выносным датчиком можно увидеть цены от 750 рублей и выше, программируемое оборудование стоит от 680 рублей.

Цены представлены средние, в зависимости от региона и варианта покупки (через обычный магазин или интернет).

Монтаж терморегулятора своими руками

Терморегулятор можно установить своими руками. Вне зависимости от вида радиатора отопления, монтаж осуществляется одинаково. Единственное, что стоит учитывать, это вид системы отопления – однотрубная или двухтрубная. Установка регулятора на однотрубную систему отличается тем, что между прямой и обратной подводкой необходимо монтировать трубу-перемычку, которая носит название байпас.

Схема установки

Этапы монтажа:

1. Для начала необходимо перекрыть подачу горячей жидкости, а потом вылить воду из отопительного прибора.
2. Следует срезать горизонтальные участки труб на некотором расстоянии от батареи, отсоединить их.
3. Производится демонтаж запорного крана, если он был установлен на трубах, а не на радиаторе.
4. Если установка происходит на отопительную систему с одной трубой, то обязательно вваривают перемычку.
5. От терморегулирующего и запорного клапанов снимаются хвостовики, которые затем заворачивают в пробки батареи.
6. На этом этапе происходит сбор обвязки и установка на выбранное место.
7. Горизонтальные трубы, идущие от стояка, соединяют с установленной обвязкой.

Правила монтажа терморегуляторов.

Если нет уверенности в собственных силах, то монтаж терморегулятора стоит доверить профессионалам. Они грамотно подключат оборудование в соответствии с рекомендациями разработчика.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.

Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.

Отличия установки двух вариантов схем

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Для чего нужен терморегулятор

Больше всего установки терморегулятора, как правило, требуют помещения с резким колебанием температур: кухни и комнаты на солнечной стороне

Терморегулятор присоединяется к трубам, ведущим к батарее, и даёт возможность регулировать поток тепла. Эффект обусловлен изменением объёмов жидкого теплоносителя. Если температуру нужно повысить — поток усиливают, если наоборот — уменьшают. Кроме того, если в доме установлен теплосчётчик, то можно немного сэкономить на коммунальных платежах.

Терморегулятор снабжён термостатом, который поддерживает выбранную температуру и регулирует объём поступающего тепла.
