Как выполняется установка батарей отопления – варианты и последовательность монтажа

Самостоятельная установка радиатора по шагам

Планируя работы, следует выбрать схему монтажа радиаторов, получить теоретические навыки, посмотреть видеоурок, подготовить инструменты:

  • пассатижи;
  • ударную дрель или перфоратор;
  • уровень;
  • сверло с победитовой напайкой;
  • рулетку, карандаш;
  • динамометрический ключ для патрубков.

Желательно, чтобы уже при покупке секции были соединены: для их сборки нужен специальный ключ.

Подключение возможно лишь при наличии радиаторной арматуры. Иногда часть соединительных элементов прилагается к прибору, все остальное приобретают самостоятельно. Как правило, монтажный комплект для радиаторов каждой марки универсален и подходит для всех типов. Набор для монтажа содержит:

  • запорные краны и кран Маевского (клапан для выпуска воздуха);
  • заглушку и переходник, прокладки под них;
  • кронштейны с дюбелями;
  • устройства для регулировки температуры: термостаты, термовентили, термостатические головки.

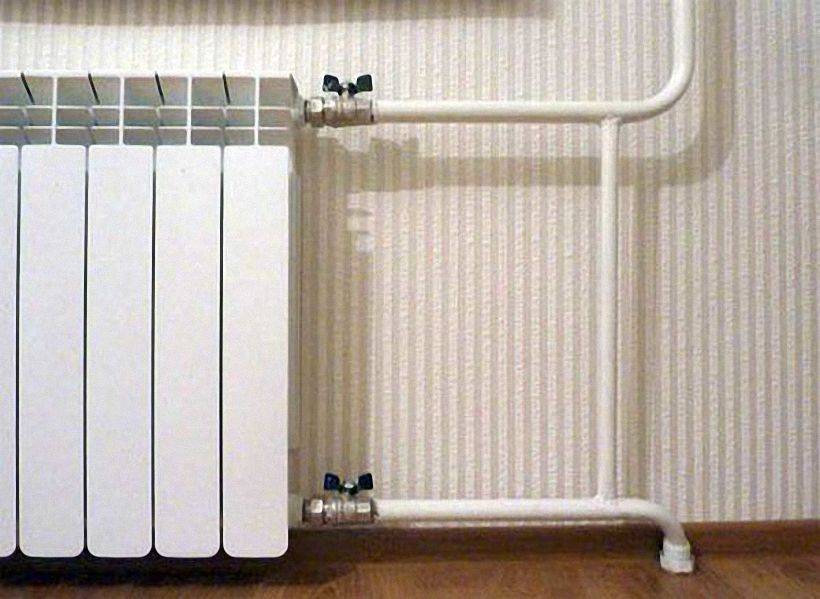

Установка батареи боковым способом выполняется в определенном порядке.

1. Разметка. Для наибольшей теплоотдачи выдерживают следующие параметры:

  • высота над полом – минимум 10 см;
  • расстояние от подоконника – 10-12 см;
  • промежуток между стеной и радиатором – 2-5 см.

2. Крепление кронштейнов к стене. Для небольшого числа секций (до

3. Сборка монтажного комплекта, подсоединение крана и клапана для термоголовки, клапана Маевского.

4. Навешивание радиатора – его расположение в горизонтальной плоскости проверяют по уровню.

5. Подсоединение к подающим и обратным трубам.

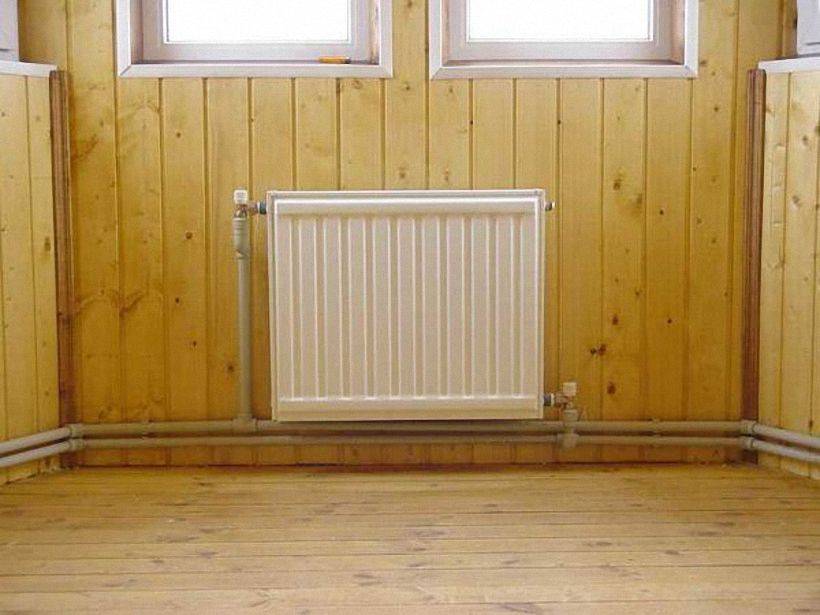

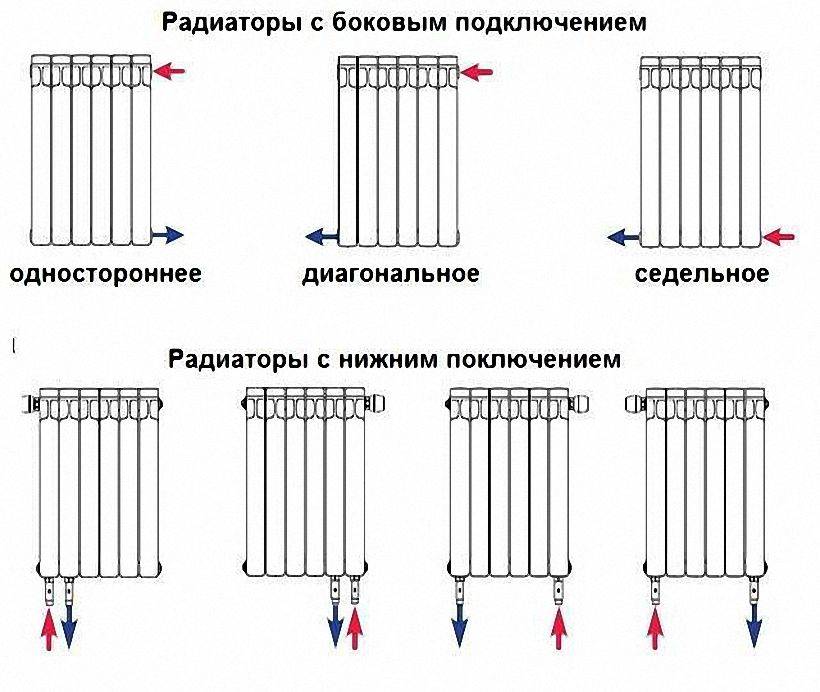

Нижнее подключение радиатора (к примеру, алюминиевого) столь же просто и производится в той же последовательности. Требуется лишь выяснить при покупке, каков именно выбранный отопительный элемент: право- или левосторонний (от этого зависит установка).

Сколько стоит монтаж радиатора

Если для крепления выбрана диагональная схема, то лучше воспользоваться услугами специалистов. Этот способ требует теоретических знаний и практических умений, чтобы достичь равномерного распределения теплоносителя. Цена на установку отопительных радиаторов в квартире определяется их количеством: монтаж единицы в среднем стоит до 5 000, от двух и более – около 4 000 рублей. Если радиатор ставят на готовую подводку, процедура обходится заказчику в 2 500.

https://youtube.com/watch?v=3BaaUUG4JZE

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:


На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

  • располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
  • располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
  • наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
  • расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
  • радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

Присоединение стального радиатора к трубам из полипропилена

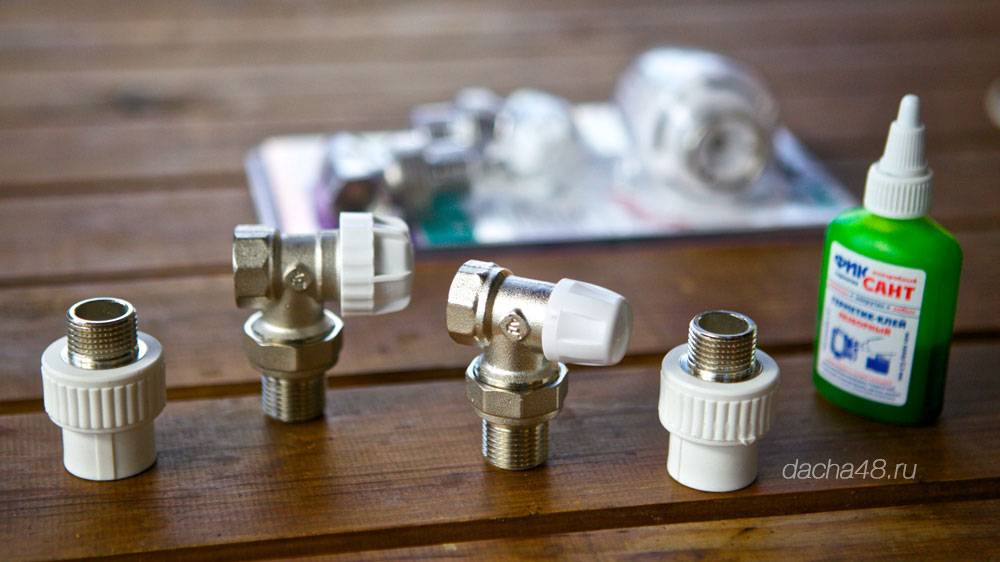

Для того чтобы правильно подсоединить радиатор отопления к системе, необходим комплект для установки радиаторов отопления. Он состоит из двух специальных прямых или угловых кранов. При помощи комплекта для монтажа можно полностью перекрывать подачу теплоносителя в радиатор, это позволяет отсоединить его при работающей системе.

Хуже не будет!

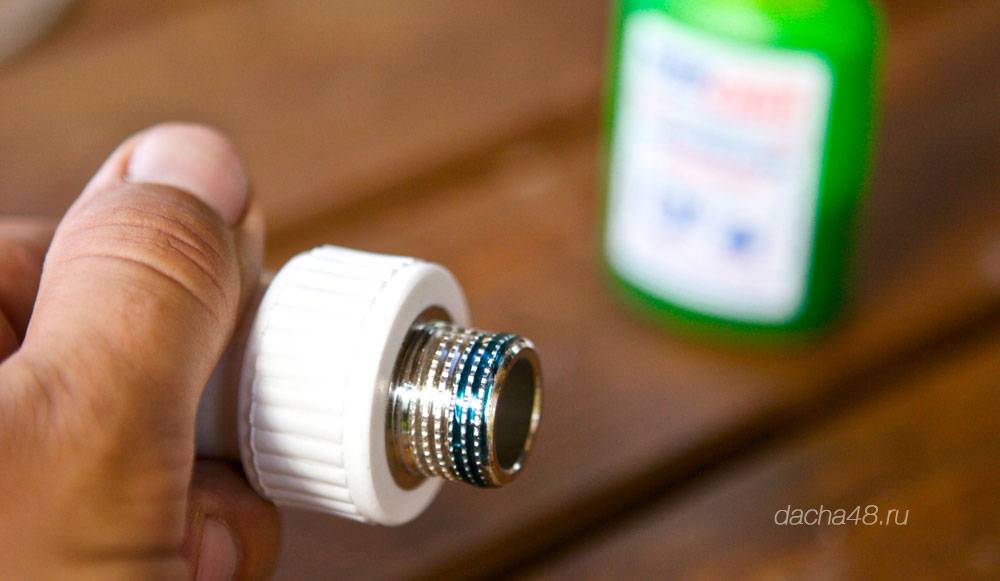

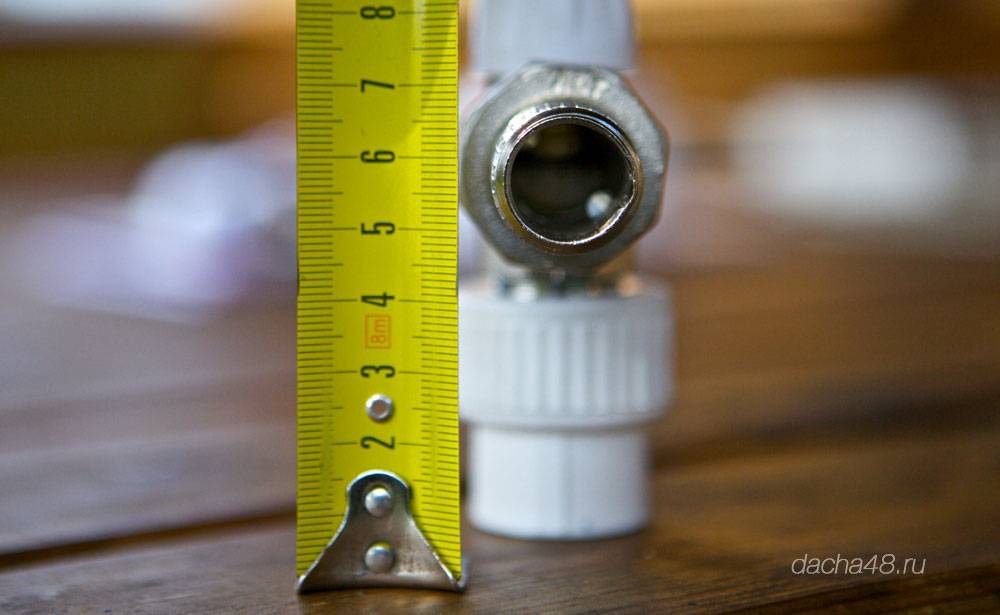

Скручиваем с переходной муфтой и измеряем расстояние до центра. Получилось 58 мм, это ровно то расстояние, которое указано в документации к радиатору. Взгляните выше PRADO Classic Тип 11.

Указано 47/58 — это расстояние от стены до центра. Первое число обозначает расстояние если крепежную планку прикрутить широкой полкой к стене, второе — узкой. Соответственно, чтобы батарея стояла правильно, необходимо, чтобы переходная муфта, фактически касалась стены.

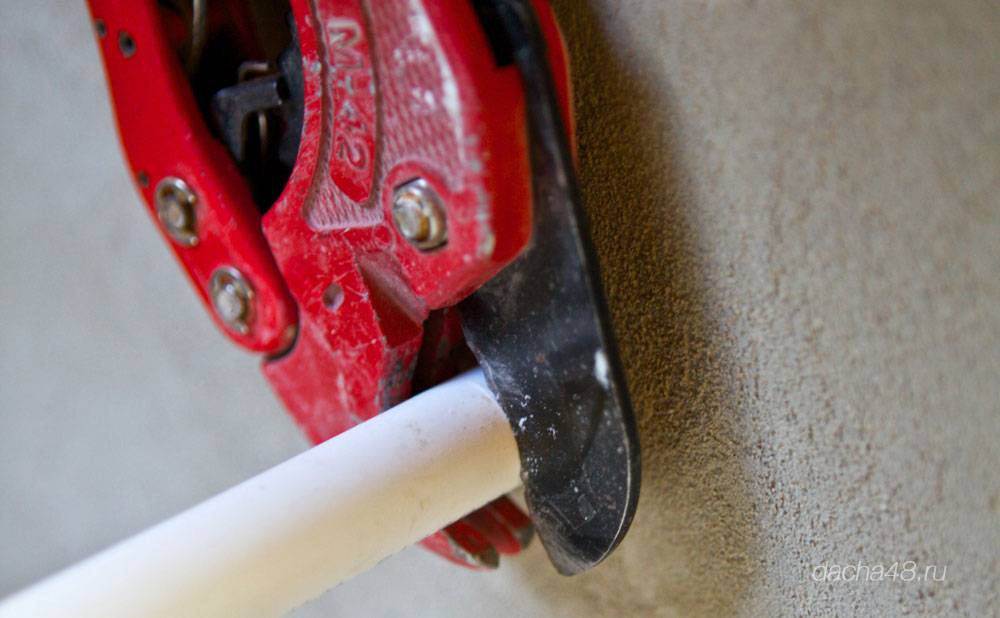

Для этого отрезаем все лишнее, оставляем 10-11 мм

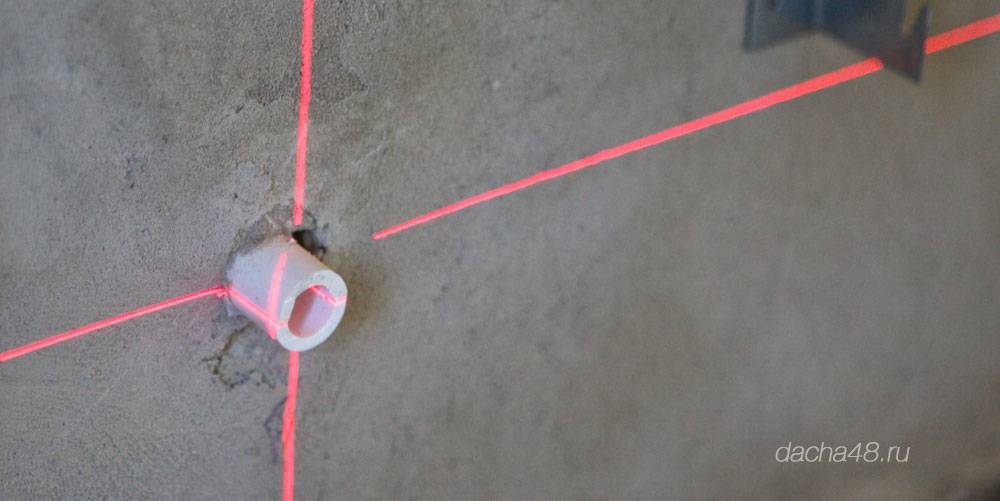

Отлично, отрезали, теперь хорошо бы установить все без отклонений по осям и углам. На авось пускать не хотелось поэтому поставил лазерный уровень. По нему четко можно установить кран.

Дальше все как по накатанной. Разумеется, если вы уже раньше пользовались паяльником для ППР труб.

Классификация и обустройство водяной сети отопления

Различается два типа систем – с естественной и принудительной циркуляцией. Гравитационная (самотечная) сеть работает по физическим законам – вода транспортируется за счет повышения температуры и плотности. Контур обратного тока выкладывается с наклоном в сторону котла для облегчения транспортировки жидкости.

Принудительная сеть работает посредством циркуляционного насоса. Прибор обеспечивает транспортировку теплоносителя с повышенной интенсивностью. Система становится энергозависимой, но экономичной – за счет ускорения течения воды тратится меньше топлива на прогрев.

Отопление с естественной циркуляцией в одноэтажном строении

Гравитационные магистрали практичнее делать в одноэтажных домах. В этом случае трубопровод удобнее выложить с наклоном, чтобы обеспечить оптимальный режим циркуляции. Расчет уклона минимум 0,5% от положения контура. Проще говоря, надо делать наклон в 2 см на каждый 1 м магистрали.

Особенности монтажа системы отопления в частном доме без насоса:

  1. Котел устанавливается в самой нижней точке схемы. Чаще всего его ставят в подвале. Оптимальный перепад высоты 100 см.
  2. Расширительный бак монтируют в самой верхней точке схемы. Разница высот до 50 см.
  3. От котла обустраивается длинный вертикальный стояк. Это разгонный трубопровод, по которому горячий теплоноситель поднимается вверх.
  4. Скорость циркуляции 0,1-0,25 м/с. Чтобы обеспечить интенсивность, требуется тщательный расчет сечения трубопровода.
  5. При установке герметичного расширительного бака выбирается уровень равный с котлом. В самую верхнюю точку системы врезается воздухоотводчик.

Схема отопительной системы одноэтажного дома с принудительной циркуляцией

Более простой вариант, при котором не придется соблюдать уклон при выкладке контура обратного тока. Система дополняется насосом, который врезается в трубопровод обратной циркуляции рядом с котлом. До насоса устанавливают грязевой фильтр. Иногда сеть дополняют байпасом – устройство позволяет запускать циркуляцию воды при отсутствии электричества. На байпас монтируют группу безопасности, прибор поддерживает работоспособность сети в оптимальном режиме.

Система водяного отопления естественной циркуляции в двухэтажном доме

Для строения более 1 этажа подойдет вертикальная двухтрубная разводка отопления от котла в частном доме с естественной или принудительной циркуляцией. Гравитационная сеть 2-этажного дома мало отличается от строения такой же системы в одноэтажной постройке. Котел нагрева устанавливают в подвале, там же формируется разводка для батарей – их принято располагать друг над другом. Получается что два радиатора на разных этажах образуют стояк, подключенный в нижней части к обратному контуру.

Система отопления с принудительной циркуляцией в двухэтажном доме

Рассматривая, как сделать отопление своими руками, учитывают тип разводки – при данном способе она должна быть горизонтальной. Получается, что под радиаторами прокладывается две трубы – подачи и обратки, каждая батарея стыкуется с обоими контурами.

Раздача теплоносителя организуется небольшим стояком, длина которого ограничена полом второго этажа. На первом этаже от стояка выполняется отвод в сторону горизонтальной разводки. На втором этаже стояк является продолжением контура подачи.

Если собрать сеть правильно, перебоев не возникнет, насос подает воду равномерно, обеспечивая нужный уровень давления.

Как установить радиатор отопления своими руками. Пошаговая инструкция

Разметив положение батареи, приступают к ее установке. Мы в качестве примера возьмем установку по боковой однотрубной схеме с сооружением байпасов на резьбах. Крепить батарею будем на кронштейны к стене. Порядок работы таков:

  • Приложить радиатор к стене, отметить местоположение верхних кронштейнов.
  • Просверлить отверстия, вставить дюбели, прикрутить кронштейны.
  • Прикрутить нижние крепежные элементы на 10-15 мм ниже уровня нижнего коллектора к стене. На них нет нагрузки, их задача только держать батарею на месте.

    Нельзя размещать верхние кронштейны слишком высоко: тогда просто не удастся надеть на них радиатор.

  • Повесить радиатор на верхние кронштейны, зафиксировать нижние.
  • Вкрутить в радиатор отсечные краны, устройство стравливания воздуха (в верхний свободный коллектор), заглушку (в нижний свободный коллектор).
  • Нарезать резьбы на трубе, поставить тройники, соорудить перемычку.
  • Прикрутить сгонами тройники к кранам, завершив подключение радиатора.

В большинстве случаев не стоит злоупотреблять подмоткой, чтобы загерметизировать соединения.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

  • для комнаты с одной наружной стеной и окном требуется 100 В /м²;
  • для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
  • для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Основные требования к успешной установке отопительных приборов

Понятно, что отказ от услуг квалифицированных сантехников в таком деле, как монтаж батарей, возникает «не от хорошей жизни». Кому-то жаль денег, которых и так нет. А часть хозяев, наслушавшись историй о недобросовестных наемных мастерах, вполне обоснованно считает — лучше, чем я сам, себе никто не сделает.

В действительности самостоятельно выполнить эту работу без навыков и спецтехники  возможно, если этому не препятствуют сами радиаторы. К примеру, для монтажа алюминиевых приборов отопления специальное оборудование не понадобится. В отличие от них, тяжеловесные чугунные агрегаты просто невозможно установить без определенной сноровки и сварочного аппарата.

Монтаж радиатора отопления своими руками предполагает умение читать инструкции и схемы. Пренебрежение рекомендациями изготовителей теплотехники, установленными нормами и правилами ее монтажа, советами опытных мастеров и техникой безопасности, как правило, имеет пагубные последствия.

Нормы СНиП для монтажа батарей

Общие правила монтажа отопительных приборов по СНиП:

  • Крепить радиаторы нужно таким образом, чтобы вертикальная ось, проходящая через центр окна, совпадала с центром батареи — при максимальном отклонении не более 2 см.
  • Длина батареи должна составлять 75% ширины окна.
  • Расстояние между установленным радиатором и полом должно быть не менее 60 мм, до подоконника — не меньше 50 мм, до стены — минимум 25 мм.
  • В некоторых случаях перед монтажом отопительного прибора поверхность стены требуется покрыть теплоотражающим материалом.

Соблюдение этих норм позволит получить оптимальный теплообмен между радиатором и воздухом помещения.

Для монтажа отопительных батарей требуется крепеж, соответствующий их материалу. Например, для установки чугунных (самых массивных) радиаторов необходимы кронштейны достаточной толщины и длины, позволяющей отрегулировать расстояние до стены. Когда крепление чугунного изделия осуществляется к основе, выполненной из гипсокартона или дерева, то используют специальную подставку.

Установку алюминиевых приборов производят на кронштейны определенной длины. Так как эти батареи более легкие, каких-либо особых усилий и приспособлений для их монтажа не требуется.

Порядок проведения работ

Если все готово, можно приступать к монтажу. Вот основные его этапы:

Установка котла

Подключение теплогенератора к системе газоснабжения может осуществлять только сотрудник газового хозяйства, но все остальное пользователь вправе сделать самостоятельно. Прежде всего, нужно правильно выбрать место для котла. Он должен стоять поближе к дымоходу, так чтобы длина соединяющей их трубы не превышала 25 см. Площадь поперечного сечения дымохода должна быть не меньше, чем у дымоотводящего патрубка котла.

Объем помещения должен составлять не менее 15 куб. м, а при мощности котла свыше 75 кВт – по 0,2 куб. м на каждый киловатт.

Схема отопления с газовым котлом

В помещении должно быть окно, минимальная площадь которого определяется из расчета 0,03 кв. м на каждый куб. м объема.

В котельную должен поступать свежий воздух – непосредственно с улицы либо через соседнее помещение, например, через кухню.

Подключать полимерные трубы непосредственно к котлу нельзя. Между ними и теплогенератором должен быть металлический участок длиной не менее 3 м.

Разметка

Перед тем как продолжить монтаж системы отопления, нужно отметить на стенах местоположение крепежных элементов и отверстий для пропуска труб.

Разметку отверстий под кронштейны радиаторов удобнее всего наносить при помощи шаблона.

Если предполагается использовать секционные радиаторы большой длины, то кронштейны нужно располагать не только с краю, но и посредине, чтобы избежать провисание прибора с его последующей деформацией и разгерметизацией.

Установка оборудования и монтаж трубопроводов систем отопления

Рассмотрим монтаж системы отопления из полипропиленовых труб. Перед навешиванием радиатора на стене можно закрепить лист фольги, которая уменьшит теплопотери за счет отражения инфракрасного излучения. Еще один полезный прием – установка над радиатором плавно изгибающегося жестяного козырька, который облегчит нагретому воздуху выход из-под подоконника.

Циркуляционный насос устанавливают на линии «обратки» перед самым котлом. Здесь теплоноситель является наиболее холодным, а значит, насос прослужит дольше.

Этот участок хорошо подходит и для мембранного расширительного бака. Последний очень не любит турбулентность, и как раз перед циркуляционным насосом она почти никогда не наблюдается.

Воздухоотводчик устанавливается в самой высокой точке контура.

Готовая отопительная система с трубопроводом

Соединения в полипропиленовых и металлопластиковых трубопроводах выполняются разными способами. Детали из полипропилена свариваются, для чего их нужно разогреть на специальном инструменте, называемом в обиходе паяльником или утюгом.

Время выдержки строго регламентировано и зависит от диаметра детали и толщины ее стенки. После разогрева одна из деталей одевается на другую и по мере остывания они образуют прочный сплав.

Ни в коем случае нельзя сваривать полипропиленовые трубы между собой встык, без применения муфты. Такое соединение не выдержит внутреннего давления и очень быстро даст течь.

Для присоединения металлопластиковой трубы к арматуре или радиатору на ней необходимо закрепить фитинг. Фитинги бывают двух видов:

  1. Обжимные: самый доступный, а соответственно, и самый популярный вариант. Деталь состоит из штуцера, разрезного кольца (сухаря) и накидной гайки. Первой на трубу надевается гайка, затем – сухарь, после чего в нее вводят штуцер. Теперь сухарь нужно надвинуть на штуцер, а следом за ним – накидную гайку, которая при этом навинчивается на имеющуюся на штуцере резьбу. Затягивать гайку нужно до того момента, пока не услышите четырехкратное поскрипывание материала. У обжимных фитингов есть существенный недостаток: время от времени их приходится подтягивать, иначе они начнут подтекать. По этой причине их нельзя замуровывать в стены.
  2. Пресс-фитинги: более дорогая, но зато и гораздо более надежная разновидность. Фитинг имеет гильзу, которая обжимается специальными клещами вокруг штуцера после надевания на него трубы. При таком исполнении протечки исключены, так что трубы с пресс-фитингами можно безбоязненно прокладывать скрытым способом.

Перед протяжкой трубы через отверстие в стене ее конец следует обмотать полиэтиленовой пленкой во избежание попадания внутрь мусора.

Собранную систему нужно подвергнуть испытанию давлением – опрессовке. Для этого используют ручной или электрический опрессовщик. С его помощью в системе на несколько часов создают давление в 1,5 – 2 раза выше номинального.

Если за время испытаний показания манометра не изменились, значит, протечки отсутствуют.

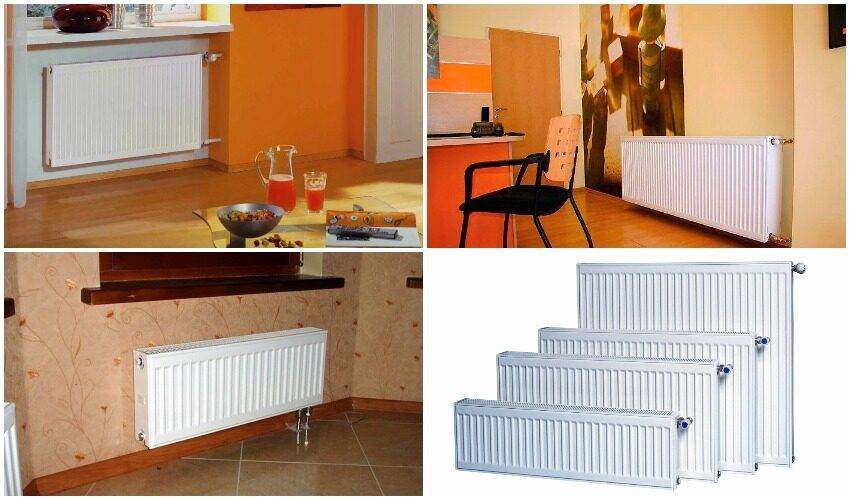

Стальные радиаторы

Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.

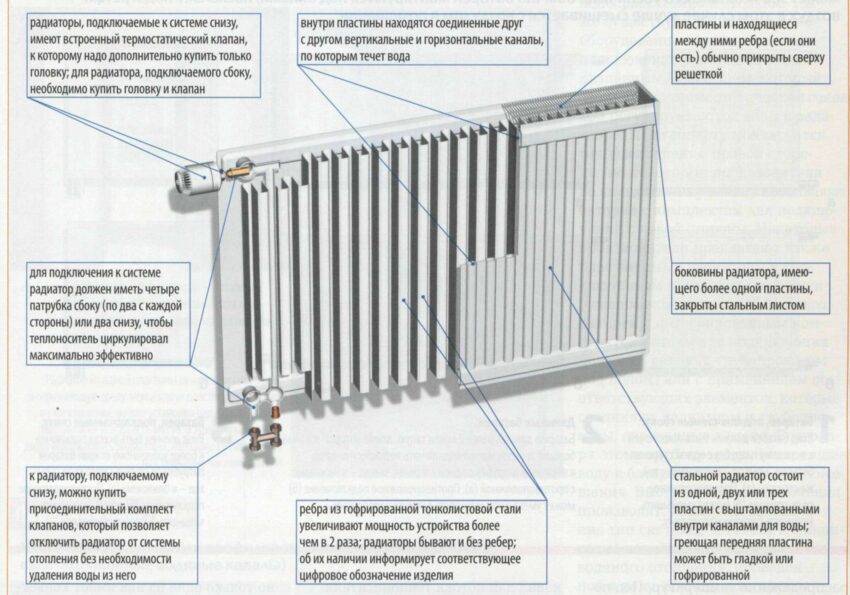

Конструкции стальных радиаторов:

  • тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
  • Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
  • Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.

Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.

Преимущества стальных радиаторов:

  • быстрый нагрев;
  • малый объем теплоносителя;
  • высокая теплоотдача, КПД достигает 75%;
  • возможность регулирования температуры;
  • современный дизайн;
  • отсутствие секционных соединений, подверженных периодическим протечкам;
  • доступная цена.

Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.

Алюминиевые радиаторы

Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.

Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.

Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.

Преимущества алюминиевых батарей:

  • высокая теплоотдача;
  • легкость;
  • быстрый нагрев;
  • экономичная цена.

Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.

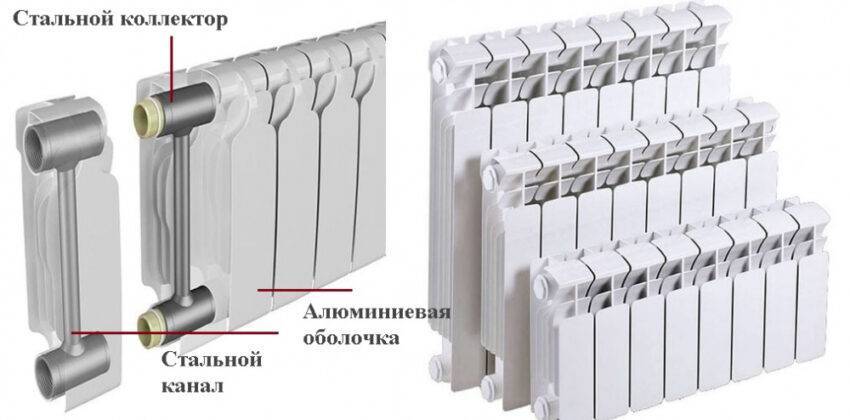

Биметаллические радиаторы

При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.

Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.

Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.

Преимущества:

  • низкая тепловая инерция;
  • легкий вес;
  • долговечность;
  • высокая теплоотдача;
  • устойчивость к критическим нагрузкам.

Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Как установить радиатор?

Если вы хотите установить большое количество секций, то необходимо побеспокоиться о том, как подвести трубы к отопительным приборам.

Рассчитывая число секций и устанавливая радиатор, нужно учитывать пропускную способность труб. Она определяется внутренним диаметром изделия и коэффициентом шероховатостей.

Чтобы правильно установить отопительную систему, которая будет обеспечивать максимальную тепловую отдачу, нужно придерживаться нескольких правил при проведении расчетов:

  • чтобы удобно было убирать под батареей, расстояние от пола до низа батареи должно составлять около 10 см;
  • между стеной и радиатором должен быть промежуток до 5 см. Если расстояние будет меньшим, начнется обогрев не помещения, а стены;
  • от радиатора до подоконника должно быть 10 см.

Для того чтобы можно было отрегулировать тепловую отдачу отопительной батареи автоматически или вручную, заранее необходимо позаботиться о монтаже терморегулирующей арматуры. При возникновении протечки или другой аварийной ситуации, можно будет автономно отключить отопительную систему. Автоматическое регулирование отопительной системы возможно благодаря монтажу термостатических клапанов непосредственно на вентиль.

Если установка клапанов предусмотрена на отопительную систему с одной трубой, то заранее необходимо позаботиться о том, чтобы две трубы имели между собой перемычки. В случае если их нет, монтаж термоголовок не допустим.

Помимо перечисленных элементов, радиатор отопления необходимо оснастить краном Маевского. Кран служит для удаления воздуха из батарей и из всей системы отопления. Эту процедуру производят в начале отопительного сезона и потом периодически во время эксплуатации приборов для прогрева помещения.

Этапы монтажа батареи отопления

  1. На поверхность стены необходимо нанести разметку для будущих кронштейнов, а после этого закрепить их.
  2. Поставить на батарею отопления вместе с регулирующей арматурой (по необходимости) и заглушкой кран Маевского.
  3. Используя уровень, необходимо закрепить радиатор на кронштейнах.
  4. Соединить радиаторы с трубами системы отопления.

Чтобы убедиться в бесперебойной слаженной работе батареи, необходимо сделать первый запуск. Если у вас нет необходимых сантехнических навыков, то. для того чтобы правильно установить радиаторы, лучше воспользоваться помощью специалистов. Если смонтировать систему отопления неправильно, может возникнуть разрыв трубы со всеми неприятными последствиями.

Чтобы обеспечить беспрепятственное функционирование термоклапанов и повысить тепловую отдачу, лучше не ставить на радиатор различные декоративные решетки. Мебель также лучше поставить подальше от радиаторов отопления.

Выбирая радиаторы, нужно помнить о максимальной температуре теплового носителя в централизованной системе отопления. Обычно она составляет 65-105 градусов. В многоквартирных домах уровень давления равен обычно 10 атм.

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

  • радиаторный (ниппельный) ключ;
  • разводной ключ или набор гаечных ключей с разными размерами головок;
  • автоген или болгарка;
  • строительный фен;
  • молоток, кувалда;
  • зубило.

Инструменты для разборки батарей отопления

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Варианты обвязки

Обвязка – это порядок подключения батареи к трубам отопления. Сегодня выпускается множество разновидностей, причем расположение коллекторов может находиться как снизу, так и сбоку. Наиболее распространено боковое подключение.

При нижнем подключении обычно не предусматривается альтернатив. Производитель жестко указывает, какой коллектор играет роль входа, какой – выхода. Если перепутать порядок подключения, батарея просто не будет греть.

Для бокового подключения существует несколько вариантов. Одностороннее — одно из наиболее распространенных, в большинстве квартир батареи подключены именно так. Используются два коллектора с одной стороны, верхний для входа теплоносителя, нижний – для выхода. Может быть реализована как при однотрубной, так и при двухтрубной схеме.

Для однотрубной схемы будут нужны два тройника, два сгона и два шаровых крана для отсечки. Для двухтрубной схемы нужны только шаровые краны, так как не нужно сооружать перемычку-байпас. Все резьбы уплотняют фум-лентой или слоем подмотки с паковочной пастой. Если имеются навыки сварки, байпас можно соорудить и без сгонов и тройников.

Диагональная обвязка подразумевает подключение ввода с одной стороны сверху, а вывода – с другой стороны снизу. Она наиболее эффективна с точки зрения КПД использования тепловой энергии. Но сделать ее может быть сложно, если подача теплоносителя в квартиру осуществляется вертикально по однотрубной схеме. Байпас здесь также нужен, как и при предыдущей схеме.

При седельном подключении размещаются снизу и ввод, и вывод. Байпас сооружать при однотрубной схеме здесь не обязательно. При аварии магистраль перекрывается кранами и между ними вкручивается кусок трубы нужной длины, по которому восстанавливается течение теплоносителя. Но лучше все же соорудить байпас.

Варианты обвязки батарей отопления

Труба с теплоносителем может подключаться к радиатору:

  • по диагонали;
  • сбоку;
  • снизу;
  • сверху.

Выбор вида обвязки зависит от конструкции радиатора. Каждый производитель рекомендует схему подключения для своей продукции, которую желательно соблюдать.

Диагональное

Это наиболее эффективный вид обвязки. Поступающий в радиатор теплоноситель хорошо разогревает батарею на всех участках, КПД системы отопления достигает максимального значения.

Схема диагонального подключения отопления

Боковое

Теплоноситель подается к верхнему или нижнему коллектору, движется вдоль радиатора и опускается или поднимается по вертикальным каналам. Недостаток такого способа — неравномерный разогрев батареи. Наиболее горячий участок расположен ближе к точке подачи. КПД ниже, чем у диагональной обвязки.

Боковое подключение батареи

Нижнее

Такое подключение часто называют седельным. Применяется при нижней или скрытой разводке, когда труба проложена в полу. Горячий теплоноситель согласно физическим законам движется вверх, а затем охлаждается и опускается. По эффективности нижнее подключение находится на третьем месте после диагонального и бокового.

Нижнее подключение батареи

Верхнее

Такой способ применяется редко — при большой высоте отопительного прибора. Чтобы направить поток теплоносителя по нужному пути, в верхнем канале радиатора предусматривается заглушка.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
