Установка чугунных батарей отопления своими руками

Недостатки чугунных радиаторов

Несмотря на все вышеперечисленные достоинства, радиаторы из чугуна имеют также и некоторые недостатки, среди которых особенно важно упомянуть следующие:

• в процессе долгой эксплуатации внутри агрегатов накапливается ржавчина;
• поверхность теплоотдачи оборудования является небольшой, а теплопроводность чугуна весьма низкая, поэтому для того, чтобы качественно обогреть жилое помещение, отопительные батареи чугунные должны состоять из не менее чем десяти секций;
• ввиду того, что масса теплоносителя и самих батарей из чугуна в системе централизованного отопления в многоквартирном доме является очень большой, обязательно потребуется монтаж объемной системы труб, которые не получится скрыть в стене;
• из-за того, что объем теплоносителя является очень большим, время на обогрев помещения потребуется очень много. А повышенная инерционность чугунного оборудования не позволит оснастить радиатор механизмом регулирования производимого тепла;
• подобные устройства довольно тяжело монтировать в уже готовые отопительные системы, оборудованные автоматическими приспособлениями, что не позволяет контролировать расход топлива;
• скорость передачи тепла в чугунную батарею является совсем небольшой.

В чем секрет популярности

Стандартный МС 140.

• Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный. Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
• Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах. Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
• Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях. Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;

Дизайн современных батарей из чугуна.

• Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь, что весьма актуально для городских многоэтажек, со старой трубной разводкой;
• Как известно чугун обладает высокой теплоемкостью. Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;

Варианты подсоединения батарей.

• Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности. При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
• Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;

Характеристики современных чугунных радиаторов.

С причинами всенародной популярности мы как бы разобрались.

Теперь давайте поговорим о подводных камнях этих отопительных приборов:

• Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
• Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах, благодаря высокой инертности, весьма затруднительно;

Данные классического чугунного радиатора МС 140.

• Площадь таких конструкций, по сравнению с современными аналогами, несколько меньше, соответственно и теплоотдача ниже;
• Упреки по поводу малопривлекательного дизайна не состоятельны, их в какой-то степени можно адресовать распространенным МС-140. Что же касается фигурного литья, то по своей красоте они оставляют далеко позади современных собратьев;

Плюсы и минусы чугунных батарей

Установка и подключение чугунных радиаторов отопления в частном доме или квартире дает владельцам следующие преимущества:

Приемлемая цена и доступность отопительного прибора делают его популярным.
Высокая инертность чугуна обеспечивает длительный нагрев батареи и такое же долгое остывание после отключения отопления.
Если поверхность батареи периодически окрашивать, то она надежно защищена от коррозии, что позволяет хозяйкам сушить на ней белье.
Долговечность радиаторов из чугуна является их главным достоинством. Отопительные приборы, установленные в советские времена, до сих пор исправно работают

Агрегаты прослужат более 50 лет.
Чугунные батареи выдерживают высокое гидравлическое давление в централизованной системе отопления и гидроудары, поэтому могут устанавливаться в многоквартирных домах.
Батарея из этого материала нечувствительна к качеству теплоносителя, что очень важно для централизованных сетей.
Монтаж можно провести собственноручно.

К недостаткам отопительных приборов из чугуна относят:

• батарея довольно тяжелая, поэтому возникают трудности при ее транспортировке и монтаже;
• из-за высокой тепловой инерции прибор долго нагревается, поэтому после запуска отопительной системы комната прогреется только через несколько часов;
• внешне чугунные агрегаты не очень привлекательны, поэтому портят интерьер помещения (их стремятся закрыть различными экранами, что ухудшает теплоотдачу);
• периодически агрегат нужно окрашивать, чтобы защитить от коррозии;
• из-за инертности чугуна на батареи не устанавливают терморегуляторы, потому что отрегулировать температуру в комнате все равно не получится;
• в процессе длительной эксплуатации на внутренних стенках образуется налет, который уменьшает пропускную способность прибора;
• внутри батареи циркулирует значительное количество теплоносителя, что способствует большим затратам энергии на его подогрев.

Классификация обогревательных приборов

Конструкционные особенности того или иного вида радиаторов отопления могут значительно усложнить монтаж своими руками, поэтому следует трезво оценивать свои силы.

Чугунные секционные– несомненным преимуществом их является высокая химическая инертность. Качество воды практически никак не влияет на работу батареи. Также приборы отличаются прочностью, долговечностью и возможностью доращивать или снимать секции при изменении параметров помещения. Однако для установки немаловажным является большой вес изделия и необходимость сварочных работ.

• Алюминиевые – обладают значительно меньшим весом, являются цельной конструкцией – изменить количество секций нельзя, но зато предполагают резьбовое соединение, что значительно проще осуществить своими руками. Материал, к сожалению, весьма чувствителен к качеству воды, и если состав ее не внушает доверия, то лучше выбрать другой вариант.
• Стальные – больше весят, чем алюминиевые, но значительно меньше, чем чугунные. При этом химическая инертность у радиатора выше.

Устойчивость к гидроударам определяется не столько материалом, сколько устройством самой батареи. Для замены же большее значение имеет требуемая фурнитура.

• Запорная арматура – радиаторная или шаровая – американка. Последняя считается более тяжелой в установке.
• Заглушка – крепится внизу батареи.
• Кронштейны для крепления на стену.
• Кран Маевского – приспособление, позволяющее выпускать воздуха из радиатора.

Где и как разместить

Установка радиаторов отопления в квартире, как правило, производится под оконными проемами, но в частных домах батареи можно дополнительно размещать в местах с максимальными теплопотерями. Это входные, балконные двери, выходы на террасу, глухие внешние стены или углы. Главное — общая мощность приборов должна соответствовать требуемой теплоотдаче.

Чтобы нагретый воздух мог свободно циркулировать, нужно отступить не менее:

• 50 мм от низа подоконника;
• 60 мм от уровня пола;
• 25 мм от задней стены.

Радиаторы в самотечных системах устанавливаются с небольшим уклоном — 1-1,5°, чтобы обеспечить сток теплоносителя в случае отключения на ремонт.

Соблюдением норм при монтаже

Даже зная, как установить чугунную батарею, следует помнить, почему нужно придерживаться норм, утвержденных СНиП. Может, кто-то посчитает это необязательным, и будет неправ, так как любые отклонения от параметров – это не просто нарушение правил безопасности, но и снижение эффективности работы самой системы.

К общим правилам установки радиаторов относятся:

• Положение устройства относительно вертикальной оси окна. Середина батареи должна совпадать с ней. Допустимое отклонение не должно превышать 2 см.
• Батарея должна иметь такое количество секций, чтобы в собранном виде занимать 75% ширины оконного проема.
• В СНиП указано, как закрепить чугунную батарею к стене. Так расстояние между ней и полом по нормам составляет 60 мм, под подоконником 50 мм, а от стены – 25 мм.

Так как расстояние между радиатором и стеной такое маленькое, то перед тем, как подключить чугунные батареи, стоит закрепить на ней теплоотражающую пленку или металлическую пластину. Подобная легкая процедура значительно увеличит теплоотдачу радиатора, так как тепло будет уходить не в стену, а отражаться в помещение.

Когда место выбрано и все расчеты сделаны, можно начинать монтаж чугунных радиаторов отопления своими руками. Для этого потребуется инструменты и необходимые крепежные детали.

Достоинства и недостатки чугунных радиаторов

Мастера наделяют батареи немалым количеством преимуществ:

1. Долгий срок эксплуатации. Пользоваться батареями можно от 50 и более лет.
2. Стойкость к коррозии. Чугун практически никогда не ржавеет, а отметки коррозии, появляющиеся снаружи, легко снимаются шлифовкой.
3. Прочность, накопление больших объемов тепла. Толстостенные отопительные приборы не деформируется от случайных ударов, а благодаря толщине стенок, способны накапливать тепло и медленно его отдавать. Благодаря такому свойству в доме сохраняется тепло даже после отключения котла.
4. Сравнительно небольшая стоимость приборов, простой монтаж.
5. Сниженные требования к качеству теплоносителя.

К недостаткам относятся:

• батареи служат долго, поэтому повышается угроза скопления ржавчины, осадка – приборы придется промывать;
• небольшая площадь теплоотдачи, из-за чего приходится увеличивать количество секций;
• большой вес батарей – чтобы установить чугунный радиатор отопления, нужны крепкие стены, слабые конструкции придется упрочнять;
• малая скорость передачи тепла, отчего помещение прогревается дольше, чем при использовании стальных или других агрегатов.

Виды крепления батарей

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Чистка чугунных радиаторов

Чтобы чугунные батареи служили десятки лет, нужно регулярно их чистить. Чистка должна проводиться перед разборкой батареи

Важно учитывать, что конструкция тяжелая, работы лучше выполнять с напарником. Промывать отопительные приборы можно во дворе или собственной ванной. Рекомендуется воспользоваться следующими средствами:

Рекомендуется воспользоваться следующими средствами:

• водяной пневмопистолет;
• кальцинированная сода;
• средство для промывки автомобильного радиатора;
• молочная сыворотка.

Чистка средством для автомобилей производится следующим образом:

1. Два отверстия на одной секции надежно заглушаются.
2. В изделие, изготовленное из чугуна, заливают средство.
3. Следом заливают горячую воду.
4. Другие два отверстия тоже заглушают, конструкцию ставят на пол и ожидают не менее двух часов.
5. С интервалом в 10-15 минут один край батареи приподнимают, чтобы средство равномерно распределялось по всей поверхности.

В завершение полость радиатора хорошо промывают чистой проточной водой.

https://youtube.com/watch?v=hsafUiN-Cfw

Чугунный радиатор со временем может терять свою тепловую мощность из-за грязи, приплывшей вместе с теплоносителем и оставшейся внутри секций. В нем могут разрушаться прокладки. Это оборачивается разрушением слоя краски и протеканием отопительного устройства.

В первом случае достаточно снять радиатор и очистить или промыть его. В другом, кроме очистки, его еще нужно разбирать. Если батарея отопления является относительно новой, то сложностей с ее разборкой не должно возникнуть. Если в доме стоит устройство с «возрастом» 40 и более лет, то его разборка будет сопровождаться проблемами. Ведь за долгое время:

1. Стыки секций «срастаются».
2. Внутренние выступления ниппеля разъедает теплоноситель.

Ситуацию несколько облегчает то, что раньше для лучшего соединения на ниппель наматывали паклю с краской. Благодаря этому пакля не позволяет секции срастись с ниппелем. На стык, образуемый секциями, всегда ставили резиновую прокладку. Во многих случаях именно ее пересыхание и укрывание трещинами, а также последующее разрушение становится причиной утечки воды, которая ухудшает вид краски.

https://youtube.com/watch?v=DHdt_67hTWs

Этот процесс нужно делать перед разборкой радиатора. Учитывая то, что батарея отопления является весьма тяжелой (если есть 5 секций, то она весит 37,5 кг, это без учета накопленной грязи), чистку и разборку лучше делать с помощником. Промыть отопительный прибор можно в ванной (если ее размеры позволяют) или во дворе.

https://youtube.com/watch?v=d9l4AN9O2Hs

Чтобы хорошо почистить батарею отопления, стоит воспользоваться специальными средствами:

1. Кальцинированной содой.
2. Молочной сывороткой.
3. Средством для промывки автомобильного радиатора.
4. Водяным пневмопистолетом.

Чистка кальцинированной содой осуществляется так:

1. На два отверстия крайней секции ставят заглушки (пробки).
2. Кальцинированную соду разводят в горячей воде. Хватит половины стандартной пачки на 6-10 л.
3. Поднимают с пола батарею отопления, ставят ее на секцию с заглушками. Секция с двумя свободными отверстиями должна оказаться вверху.
4. Через одно отверстие заливают воду с кальцинированной содой. Через другое будет выходить воздух, поэтому его не надо заглушать.
5. Заглушают оба отверстия и ставят батарею на пол. Отопительное устройство должно лежать.
6. Чтобы кальцинированная сода могла отъесть прилипшую грязь, ржавчину и возможно даже старую краску, которая попала с водой, радиатор нужно встряхнуть. Для этого берутся за верх и поднимают/опускают его несколько раз. Низ не должен отрываться от пола. То же повторяют с другой стороны.
7. Отдыхают в течение 1 часа.
8. Легко постукивают по всему периметру деревянным молотком. Это делают для того, чтобы грязь окончательно отстала от стенок. В это время может отставать краска. Это означает, что она плохо крепилась к чугуну.
9. Ставят батарею отопления на тумбочку так, чтобы одна из заглушек оказалась в воздухе.
10. Подставляют под заглушку ведро и откручивают заглушку.
11. После спуска воды радиатор нужно промыть. Для этого откручивают заглушку на противоположном конце и вставляют шланг от водопровода. Открывают кран. Вода будет поступать в радиатор под давлением, благодаря чему удастся смыть грязь и до конца прочистить отопительное устройство.

Чтобы прочистить батарею отопления сывороткой, нужно выполнить все вышеописанные действия. Только вместо соды применить сыворотку.

Крепление батарей к стене

Если вместо старых тяжелых «гармошек» предстоит установка нового чугунного радиатора отопления своими руками, то этих рук должно быть, по крайней мере, четыре

Хотя новое поколение батарей из этого металла стало вдвое легче старых образцов, секция весом 4-5 килограмм требует усилий и осторожности в работе. Чугун во все времена славился своей хрупкостью, поэтому ни ронять, ни ударять эти изделия нельзя

Самой важной частью работ является крепление чугунных радиаторов отопления к стене. Для этого потребуется:

• Предварительно определить места, где будут расположены батареи.
• На стене нанести карандашом разметки, где крепить кронштейны.
• На отмеченных местах нужно просверлить отверстия и вставить в них дюбеля.
• Фиксаторы вкрутить в подготовленные дюбеля и закрепить все это герметиком или цементным раствором.

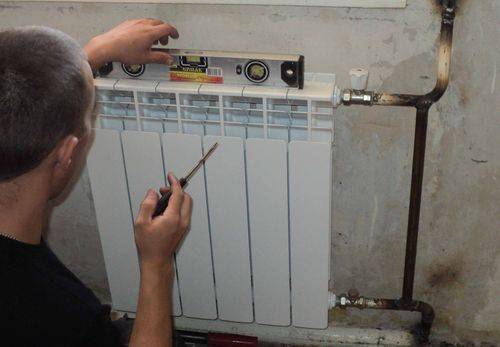

Нельзя допускать отклонений в положении двух или более кронштейнов. На всем периоде работ нужно проверять их равномерность строительным уровнем, и только после того, как он показал норму, окончательно фиксировать крепления.

Подготовка к монтажу

На стадии подготовки чугунных радиаторов к монтажу в систему отопления выполняются следующие задачи:

• подбор подходящей батареи, ее приобретение;
• покупка дополнительных элементов (кран Маевского, крепежные кронштейны, сгоны, краска, герметик, пакля);
• подготовка рабочих инструментов для монтажа батарей.

Отопительные радиаторы, изготовленные из чугуна, могут вынести давление во время работы до 9 атмосфер, а перед их поступлением на продажу они проходят индивидуальное гидравлическое тестирование.

На протяжении одной минуты такая чугунная батарея выдерживает давление 15 атмосфер, но, учитывая хрупкость изделий из чугуна, следует крайне аккуратно их перевозить. Иногда даже возможны варианты разбора на секции перед транспортировкой.

По окончании тестовых испытаний, изделие окрашивают и высушивают. К лакокрасочной продукции предъявляются основные условия, отвечающие следующим техническим характеристикам:

Окрашивание чугунных радиаторов

• устойчивость к влиянию коррозийных процессов;
• устойчивость к воздействию высоких температур. В то же время температура для радиатора по стандартам не должна превышать 80 градусов;
• краска не должна менять цвет во время эксплуатации батареи.

Для окраски чугунных радиаторов наиболее всего подходит эмалевая лакокрасочная продукция. Такие краски батареи не содержат вредных составляющих, способных испаряться во время окрашивания или высушивания. Также вполне подходит лакокрасочная продукция на основе акрила. Ее достоинствами выступает способность выдерживать высокие температуры и способность не нарушать структуры покрытия, то есть не трескаться.

Чтобы не пропускать холод с улицы, монтаж чугунных радиаторов следует производить под оконным проемом.

Благодаря этому создается тепловой занавес. По стандартам батарее положено занимать расстояние, не превышающее 70% от оконного проема.

Для наиболее эффективной циркуляции тепла следует соблюдать нижеуказанные требования:

• расположение изделия от верхней ее части до подоконника и от пола до нижней ее части должно быть равным примерно 5-10 см, а от стены нужно оставлять промежуток 2-5 см;
• ребра батареи следует располагать исключительно вертикально;
• центр прибора должен совпадать с центром оконного проема, максимально возможное отклонение не должно превышать 2 см;
• подключать радиатор необходимо лишь после его установки;
• в пределах одного помещения, все батареи следует устанавливать на одном уровне.

Выбор места под оконным проемом

Порядок замены батареи отопления

Для замены батареи нам понадобиться:

комплект гаек и заглушек к радиатору;

соединительные элементы в двух экземплярах: тройник, муфта, кран с еврогайкой (американка);

• отрезок гофрированной оцинкованной трубы длиной 60- 70 см;
• пара кронштейнов для подвешивания радиатора.

Так как трубы системы отопления чаще всего идут диаметром 3/4 дюйма, комплект гаек — заглушек для радиатора покупаем именно под этот размер. Размером 3/4 дюйма берем краны, соединительные муфты и тройники. Разъем тройника идущий на перемычку должен быть размером 1/2 дюйма (поток теплоносителя, идущий через радиатор должен быть больше чем через перемычку), соответственно размером 1/2 дюйма должна быть и оцинкованная труба.

Если используете другой тип трубы для отопления, могут понадобиться другие фитинги.

Шаг 1. Слив теплоносителя и демонтаж чугунной батареи

Начинаем работу с перекрытия стояка отопления и слива воды. Демонтируем старый радиатор для этого необходимо открутить гайки соединяющие радиатор с трубами, и снимаем его с подвесных крюков.

Откручивать гайки следует аккуратно, не повредив резьбы на трубах.

Монтаж биметаллического радиатора выполняем с установкой перемычки между трубами «подачи» и «обратки». Это позволит в будущем снимать батарею без слива воды, и регулировать температурный режим перекрывая поток теплоносителя проходящего через радиатор.

Шаг 2. Подготавливаем элементы для соединения нового радиатора с трубами

Собираем фитинги воедино, еврогайку соединяем с гайкой радиатора, в местах соединений используем лен либо фум-ленту.

Аналогично собираем второй комплект элементов (необходимо учитывать, что в первом случае тройник будет смотреть вниз, во втором – вверх) и скручиваем все с трубами.

Достоинства и недостатки

К основным преимуществам стоит отнести:

• коррозионную стойкость. Изделия могут эксплуатироваться в составе открытых систем;
• отсутствие повышенных требований к используемому теплоносителю. Выдерживают воздействие кислотных, щелочных сред, антифриза;
• сохранение технических характеристик в условиях высокотемпературного нагрева и повышенного давления. В зависимости от производителя и модификации способны выдержать до 9 атм. Сохраняют работоспособность в случае гидравлического удара;
• большое поперечное сечение;
• длительный срок службы. Своевременное обслуживание и промывка чугунных радиаторов гарантируют беспроблемную эксплуатацию на протяжении полувека;
• теплоаккумулирующие свойства. Обладая тепловой инертностью, чугунные радиаторы медленно остывают. Через час после отключения отопления тепловое излучение составляет 30% от начального;
• ремонтопригодность. В случае протечки или засора всегда можно восстановить работоспособность отопительного контура;
• доступность. По сравнению с биметаллическими устройствами, изделия из чугуна имеют меньшую стоимость;
• простота выполнения монтажных работ.

Батареи не требовательны к характеристикам теплоносителей

Качественные изделия способны прослужить много летСтильные изделия способны гармонично вписаться в интерьер

Из недостатков стоит отметить:

• большой вес. Это значительно усложняет транспортировку и предъявляют определённые требования к порядку монтажа;
• массивный внешний вид. Чугунные радиаторы сложно вписать в современный интерьер. Установка декоративного экрана существенно снижает теплоотдачу;
• тепловую инертность. Для нагрева и охлаждения чугунного изделия требуется много времени. Это делает нецелесообразным их использование при монтаже систем с гибкой регулировкой температуры;
• хрупкость. Из-за большой твёрдости чугун может расколоться от точечного удара;
• склонность к зарастанию. Из-за большой шероховатости на внутренней поверхности накапливаются отложения, что может привести к уменьшению теплоотдачи;
• большой внутренний объём, предполагающий увеличения объёма используемого теплоносителя.

Тяжёлые изделия часто имеют напольное исполнениеЧугунные радиаторы разогреваются очень медленно
