Расширительные бачки для систем отопления

Техника безопасности

Помимо обслуживания самого бачка, важно уделять внимание и тому, насколько безопасно происходит его эксплуатация. Существует несколько правил, которые требуется соблюдать неукоснительно:

  • если оборудование имеет видимые повреждения — вмятины, деформации и тому подобное — эксплуатировать его запрещено,
  • также нельзя вносить какие-либо изменения в форму бака или в его конструкцию,
  • если оборудованию нужен ремонт, то для этого нужно вызвать специалистов, обладающих соответствующими навыками. При необходимости замены каких-либо деталей следует использовать только «родные» комплектующие,
  • в процессе эксплуатации необходим постоянный контроль за показателями давления и температуры в баке. Превышение того и другого недопустимо,
  • если возникла необходимость демонтировать части конструкции, которые находятся под давлением, то это делается только после отключения расширительного бака от системы, слива из него воды и снижения давления до уровня атмосферного,
  • емкость бака, как правило, выполнена из материалов, не слишком устойчивых к различным воздействиям. Поэтому для использования в системе отопления следует выбирать высококачественный теплоноситель — например, дистиллированную воду,
  • при монтаже бака открытого типа необходимо подобрать такое место установки, которое точно выдержит вес оборудования, наполненного водой по максимуму. Пол на этом участке помещения должен быть очень прочным.

При соблюдении всех правил эксплуатации и техники безопасности использование расширительного бачка принесет исключительно пользу. На основе полученной сегодня информации вы уже наверняка сможете самостоятельно сделать оптимальный выбор и не запутаться во многообразии оборудования, представленного на современном рынке.

Крепления для стены

Стандартные наборы для крепления расширительных баков к стене выдерживают вес до 50 кг. Они включают кронштейн или скобу, стальные хомуты, пластиковые дюбеля и стальные шурупы. Если нет возможности приобрести готовый комплект, детали для монтажа покупают и по отдельности.

Определившись с местом расположения, и убедившись, что стена выдержит вес устройства, приступают к крепежу. Для начала отмечают карандашом будущие отверстия для кронштейна. Затем берут сверло (8 мм) и сверлят углубления для дюбелей. Дюбеля забивают в отверстия и крепят скобу с помощью шурупов. В специальные отверстия кронштейна продевают стальные хомуты и фиксируют бак.

Расчет размера и типа бака для закрытой системы

Использование закрытых баков гораздо эффективнее и рациональнее, чем установка открытых емкостей. Закрытый бачок компактен, а его монтаж относительно прост.

Расчет, при котором определяется допустимый объем расширительного бака закрытого типа, должен учитывать физические характеристики воды в системе отопления. Так, при повышении температуры воды, которая используется в качестве теплоносителя, на каждые 10 °C ее объем увеличивается в среднем на 0,3%.

Перед тем как проводить расчет, необходимо определиться, какой теплоноситель будет использоваться в системе. Наиболее популярным и доступным является вода. При температуре 85 °C, что является рабочим показателем, коэффициент ее расширения составляет 0,034. После этого следует определить необходимый объем теплоносителя во всей системе.

Читать также: Антифриз пропиленгликоль для систем отопления

Последующий расчет должен осуществляться по нижеприведенной формуле:

V1 = (V2хK1)/D, где:

  • V1 – допустимый объем расширительного бака закрытого типа;
  • V2 – общий объем теплоносителя во всей системе отопления;
  • K1 – коэффициент расширения теплоносителя (объем расширения);
  • D – так называемый эффект мембранного бака.

При этом коэффициент расширения наполнителя вычисляется по формуле произведения общего объема всей системы на коэффициент физического расширения жидкости. Так, при температуре воды 60 °C показатель ее расширения будет составлять 1,67, при 80 °C – 2,86, а при 90 °C – 3,55. Если в качестве наполняющей жидкости используется антифриз на основе этиленгликоля, то этот коэффициент можно рассчитать, учитывая его консистенцию. При использовании десятипроцентного раствора формула будет следующей: 4% х 1,1 = 4,4%. Для двадцатипроцентной смеси формула будет иметь следующий вид: 4% х 1,2 = 4,8%.

Читать также: Теплоноситель для системы отопления на основе глицерина: преимущества и недостатки

Эффективность мембранного бака (D) можно вычислить по нижеприведенной формуле:

Рмакс – Рначал / (Рмакс+1) = D

В этом случае Рмакс представляет собой показатель максимально допустимого давления в системе, Рначал – изначальное воздушное сопротивление камеры.

Рассчитать необходимые характеристики и допустимое давление, которыми должен обладать расширительный бачок, несложно. Для этого необходимо знать вводные коэффициенты, используемые в предложенной формуле. При выборе бака необходимо учитывать, соответствует ли мембрана показателям максимального давления в контурах отопления.

Как правило, баки, объем которых превышает 20 л, монтируются вместе со специальными насосами, обеспечивающими полноценную работу системы. В этом случае необходим расчет и специальная настройка давления системы и комплексная проверка ее функционирования.

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Какое давление в расширительном баке системы отопления

Для создания нормального давления в системе, мембрана расширительного бака должна быть накачана. Какое необходимо выдержать давление в нём? Если мы говорим о закрытой системе отопления частного дома, то давление нужно создать в 1 бар. В этом случае, когда мы закачиваем в систему теплоноситель и достигнем давление его в 1 бар то частично теплоноситель зайдет в расширительный бак. Мембрана будет поддерживать это давление в системе на холодную.

Если давление в расширительном баке будет ниже. Когда мы закачаем теплоноситель то полезный объем расширительного бака снизится. При повышении температуры его не хватит полностью компенсировать расширение. Может произойти резкое повышение давления в системе вплоть до срабатывания аварийного клапана.

Если давление в расширительном баке будет выше. То при расширении теплоносителя также не хватит полезного объема и сработает аварийный сброс теплоносителя.

P.S. если у вас стоит котел с автоматикой он может уйти в аварию при низком давлении. Обычно это как раз 0,8 бар. Если у вас такое произошло со временем не спешите доливать воды в системы. Скорее всего вам нужно проверить и подкачать давление в расширительном баке. Это будет гораздо правильнее.

Устанавливаем оптимальное давление в бачке

Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.

Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.

С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.

  • расширительный бак отсоединить от магистрали;
  • стравить в нем давление, нажав на шток золотника;
  • снять поврежденную мембрану, слить излишки воды и установить новую;
  • установив оптимальное давление, прикрепить емкость на место.

Установка расширительного бака в системе отопления

Монтаж расширительного бака системы отопления производится в соответствии с выбранным типом самого бачка. Мы уже говорили, что в замкнутых контурах он устанавливается вблизи газового котла (или любого другого), а в открытой – на самом верху, в самой высокой точке по вертикали. Для подключения используются металлические и пластиковые трубы на ½ или ¾ дюйма. Крепление выполняется с помощью специального настенного крепежа. Что касается самодельных бачков, то они крепятся произвольным образом.

Удобнее всего в эксплуатации плоские расширительные бачки – они кажутся не такими громоздкими, как их бочкообразные собратья.

Баки для закрытых систем крепятся аналогичным образом, с помощью подходящего настенного крепежа. Если вы собираетесь поставить именно такой бак, расположите его рядом с отопительным котлом и группой безопасности – так удобнее проводить испытания и регулировать давление в расширительном бачке отопления (как это делается – мы говорили в предыдущем разделе обзора).

Давление в бачке

В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.

Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.

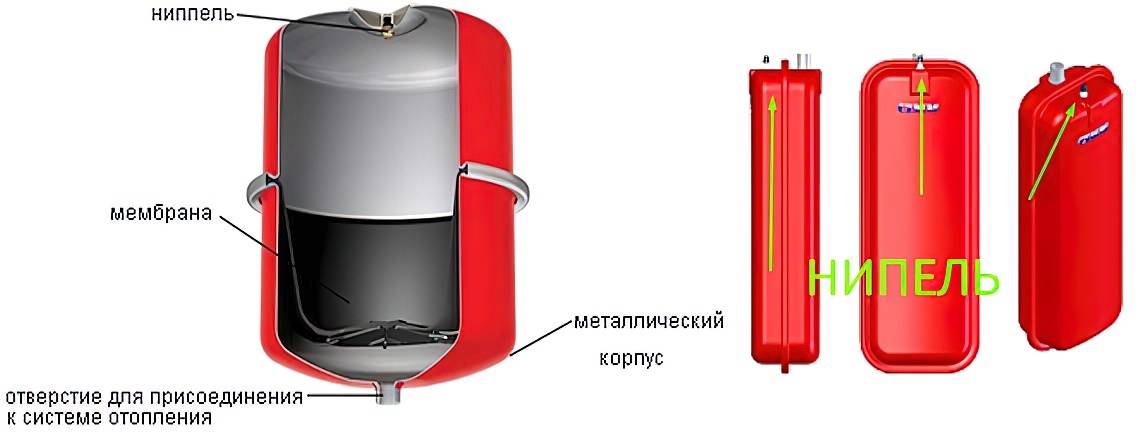

Где располагается ниппель для подкачки

Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.

Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе

Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно

После чего подключаем насос с манометром и корректируем параметры.

Общие рекомендации

Установка расширительного бачка не требует специализированных знаний, с этим вполне можно справиться самостоятельно. Понятие того, как работает система, поможет справиться с неисправностями, когда такие возникнут. Если появились резкие скачки давления или его внезапное снижение, из-за которого погасло пламя горелки, это может быть связано с изменением давления внутри резервуара или появлением протечек в отопительной системе. В таких случаях нужно измерить давление и отрегулировать его, или же заняться ликвидацией протечки.

Закрытый тип отопительного контура приобретает всё большую популярность. Это происходит потому, что такая система проста в монтаже, компактна и имеет некоторые эксплуатационные преимущества.

Кроме того, при правильных расчётах, можно подобрать оптимальную модель расширительного закрытого бака, которая позволит отопительной системе функционировать максимально эффективно.

Кроме того, роль бака в системе отопления крайне важна, для его нормальной работы выполняют правила эксплуатации. Раз в полгода проводят следующие мероприятия:

  • профилактический осмотр на наличие повреждений;
  • измерение начальное давление газового пространства;
  • проверка мембраны на целостность.

При необходимости бак снимают и ремонтируют. Это позволяет повысить эксплуатационные качества устройств и обеспечить нормальную функциональность системы.

Установка в системе отопления закрытого типа

По мнению экспертов, установка подобного прибора может проводиться в любой точке отопительной системы, но лучше всего закреплять расширительный бак на трубопроводе перед циркуляционным насосом.

Обратите внимание! Есть и исключение из этого правила: резервуар нельзя устанавливать после насоса или сразу за котлом, ведь в нём будет скапливаться избыточное давление.
Расширительный бак в закрытой системе отопления

Монтаж ёмкости может осуществляться в любом положении, но верхнее расположение воздушной камеры считается оптимальным вариантом. В данном случае пузырьки воздуха будут стремиться кверху. Они не попадут в теплоноситель, что предотвратит возникновение аварийных ситуаций даже при повреждении прокладки. Для отвода скопившегося воздуха в закрытой системе отопления предусмотрен специальный клапан.

Обратите внимание! Идеальным вариантом будет установка расширительного бачка перед отопительным прибором, котлом и насосом, на обратном трубопроводе (здесь стабильное давление).

Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран. Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра.

Когда стрелка достигнет единицы, открывают вентиль и смотрят на циферблат манометра. При исправности резервуара давление должно опуститься до 0,2 атмосферы. Это связано с вытеснением лишней жидкости.

Во время эксплуатации отопительной системы возникают случаи, когда объёма компенсационной ёмкости не хватает для эффективной работы отопления. В этом случае нет необходимости снимать бачок и заменять его большим по объёму резервуаром. Будет целесообразнее установить дополнительную ёмкость.

Схема подключения расширительного бака в систему отопления закрытого типа

Если расширительный бак устанавливают в отопительную систему с естественной циркуляцией теплоносителя, то здесь необходим паровой клапан. Основной задачей такого прибора считается сброс лишнего давления, которое возникает во время нагревания жидкости выше рекомендованных температур.

Сравним системы отопления закрытого и открытого типа

Функционирование открытой системы отопления основано на законах термодинамики, за счет которых осуществляется движение теплоносителя. Из области высокого давления и соответствующей температуры на выходе котла вода перемещается по трубам в область более низкого давления, и ее температура при этом понижается. Охлажденный теплоноситель направляется обратно в котел, и процесс повторяется. Таким образом, происходит естественная циркуляция жидкости, согласно законам физики.

Так как при нагревании воды происходит увеличение ее объема, в конструкции открытой системы отопления предусмотрен расширительный бачок. Для эффективного движения теплоносителя открытого типа расширительный бачок устанавливают в самой высокой точке системы, а нагревательный котел – в самой низкой. Монтаж на чердаке расширительного бака представляется оптимальным вариантом. Устройство его не отличается сложностью.

С течением времени происходит испарение воды, поэтому ее уровень необходимо своевременно восполнять. При перерывах в использования отопления и при отрицательных температурах окружающей среды воду нужно сливать, иначе она замерзнет в трубах и разорвет их. Открытая система отопления имеет следующие преимущества:

  • независимость от источников электрической энергии;
  • отсутствие шума;
  • простоту обслуживания;
  • быстрый запуск и остановку.

В закрытой системе отопления испарения воды не происходит, так как она герметична. Движение теплоносителя осуществляется с помощью нагнетательного или циркуляционного насоса, с которым можно ознакомиться в статье «Какой циркуляционный насос выбрать для системы водяного отопления частного дома, технические характеристики». При этом для эффективной работы также необходим расширительный бак, изготовленный из прочного металла. Закрытая система отопления состоит из нагревательного котла, циркуляционного насоса, трубопроводной сети, радиаторов и расширительного бака. Замкнутая система отопления имеет следующие преимущества:

  • отсутствие необходимости постоянного контроля уровня теплоносителя;
  • возможность использования антифриза;
  • регулировка внутреннего давления;
  • возможность подключения дополнительных приборов.

При грамотном монтаже отопительного оборудования оба варианта будут работать отлично. Выбор между ними определяется условиями эксплуатации и особенностями размещения. Между двумя системами имеются следующие различия:

В открытой системе отопления расширительный бачок располагается в наивысшей точке. В закрытой отопительной системе он может располагаться практически в любом месте.
Вероятность образования воздушных пробок в закрытой системе отопления значительно ниже. Это обуславливается повышенным внутренним давлением и отсутствием прямого контакта с атмосферой.
Для функционирования открытой системы отопления необходимы трубы большого диаметра. Монтажные работы осложняются необходимостью учитывать правила гидравлики при распределении потоков, выполнении поворотов, уклонов и так далее.
Используемые в закрытой системе отопления трубы небольшого диаметра удешевляют ее стоимость

Здесь важно грамотно установить циркуляционный насос, чтобы при его работе создавалось как можно меньше шума.

Как подобрать расширительный бак для закрытой системы отопления

Объем расширительного бака для закрытой системы отопления должен быть не меньше, чем 10% от общего объема теплоносителя. Для того чтобы рассчитать объем системы отопления нужно знать сколько трубы того или иного диаметра уложено в теплый пол, на подключение радиаторов, какой объем радиаторов отопления (см. паспорт к ним), а также сколько теплоносителя помещается в котле. В твердотопливных котлах может быть несколько сотен литров теплоносителя.

Второй способ подбора расширительного бака для закрытой системы отопления – эмпирический. Т.е. заливаем систему и смотрим сколько зашло. Однако лучше все-таки не полениться и посчитать.

НаименованиеОбъем теплоносителя
Труба 14 мм0,079 л
Труба 16 мм0,113 л
Труба 20 мм0,163 л
Труба 25 мм0,254 л
Труба 32 мм0,554 л
Секция радиатора 500 мм0,4 л
Секция радиатора 350 мм0,25 л

Чтобы правильно подобрать объём расширительного бака, нужно не лениться и посчитать.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему

Где поставить в системе

Расширительный бак в закрытой системе ставится после котла до насоса, то есть так, чтобы он создавал поток в противоположном направлении. Так система работает надежнее. Так что конкретное место установки зависит от того, где у вас стоит циркуляционный насос.

Схема установки расширительного бака для отопления

В систему он подключается через тройник. В трубу врезаете тройник, перпендикулярный выход направляете вверх, на него накручивается бак. Если стенка не дает поставить емкость, придется сделать колено, но бачок повернут вверх. Теперь можно считать, что расширительный бак установлен.

Пример установки с краном

Но для удобства проверки, желательно после бака поставить еще один тройник, на свободный выход которого установить запорный кран. Это дает возможность проверять мембранный бак без слива всей системы — он отсекает бак. Кран перекрываете, с котла стравливаете воду. Проверяете давление на отключенной ветке (в котле). Оно должно быть нулевым. После можно проводить все остальные работы по настройке.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

• Потребность в доливе теплоносителя при отсутствии других утечек.

• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Особенности бака открытой системы отопления

Дело в том, что объем теплоносителя при увеличении температуры увеличивается и если не предусмотреть дополнительную емкость куда бы избыточный объем мог бы уместится, то в системе отопления давление может возрасти на столько, что произойдет прорыв. Для устранения избыточного давления системы применяют расширительный бак.

Ко всему сказанному расширительный бак открытой системы отопления отличается от баков, предназначенных для закрытых систем. В закрытых системах используются баки, не сообщающиеся с атмосферой. В открытой системе применение такого бака невозможно, так как избыточное давление в баке будет создавать большое сопротивление циркуляции теплоносителя. Поэтому для открытых систем отопления применяют открытые баки.

Отсюда возникает большой недостаток открытых систем отопления — это испарение теплоносителя из бака

Как следствие периодически необходимо контролировать уровень теплоносителя в баке и в случае необходимости восполнять потери. Кроме того, для открытых систем отопления важно не только, чтобы бак мог сообщаться с атмосферой, но и правильный расчет объема бака и грамотная установка, и подключение к системе отопления

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель. Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт. Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур. Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение. По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих. Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
