Установка камина своими руками – варианты монтажа, пошаговое руководство

Как проводится сборка и установка каминной топки и воздуховодов

Отделать вставки из чугуна можно различными материалами, но обкладка должна проводиться по вышеописанным правилам. Стоит заметить, что чугун, независимо от того, чем он будет отделываться, считается востребованным полотном, а топки из него пользуются спросом практически по всему миру. У чугунной печи повышенная устойчивость к резким перепадам температуры, что делает материал прочным и термопластичным. По многочисленным исследованиям было выявлено, что чугунная топка не деформируется при высокой температуре и при остывании и даже полном охлаждении.

Для того чтобы быстро и качественно установить каминную топку, лучше воспользоваться услугами профессиональных специалистов

Срок эксплуатации у чугунной топки очень высокий относительно других аналогов. У чугуна КПД самый высокий, ведь камин с закрытой топкой повышает эффективность до 80%. Даже если чугунная топка установлена в бане, то ее КПД также будет варьироваться в пределах 80%, что намного больше, чем у обычного камина с открытой топкой. За счет того что топки делают из термостойких полотен, а внутри изделия есть уводящие потоки воздуха, стекло остается чистым, и можно наблюдать за сгоранием топлива внутри камеры. Это не только удобно, но и очень красиво.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

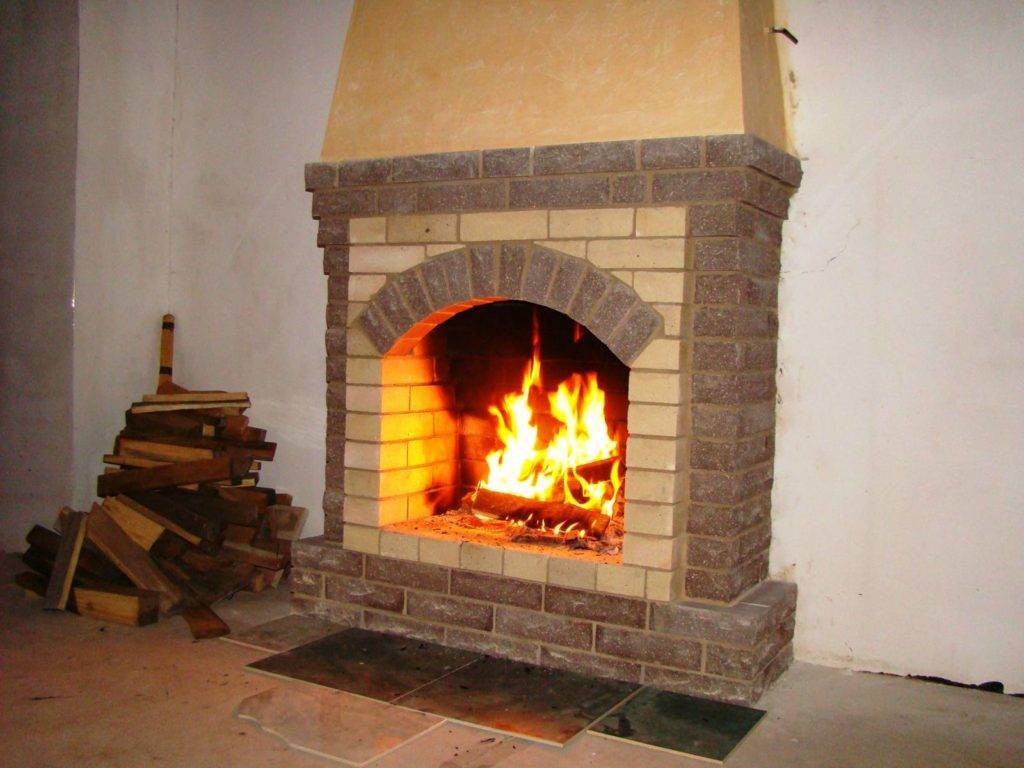

Постройка из кирпича

Пошаговая инструкция по установке кирпичного камина поможет даже начинающему мастеру создать прочную и функциональную конструкцию своими силами. Проще всего сделать угловой камин.

  1. Подготовка. Фундамент заливают с тем расчетом, чтобы вокруг цокольного этажа печи оставалось по 5 см. Используют цементный раствор, тщательно выравнивают каминный фундамент, выверяют по уровню, накрывают полиэтиленом и оставляют до высыхания.
  2. Выбор материала. Для создания такой печи необходим тщательно отобранный кирпич, одинаковый по высоте и ширине а также по цвету. Поверхность кирпичей не должна иметь повреждений, шероховатостей и других дефектов. Выбрать надо действительно лучший материал из возможного.
  3. Подготовка глины. Глина для печей замачивается в воде с таким расчетом, что на 100 кирпичей понадобится 3 ведра раствора. Глину смешивают с чистым мелкозернистым песком в соотношении 1:1 или 1:2. Жирные глины требуют больше песка, из тощих придется, наоборот, вымывать лишний. Идеальная глина для печи, если из нее сделать шарик и бросить его на пол, сплющится, но не даст трещин, и уж тем более не раскрошится.
  4. Подготовка кирпича. Каждый кирпич зачищается наждачной бумагой до полной гладкости поверхности. Затем они замачиваются в ведре с водой на несколько минут. Это нужно для того, чтобы кирпичи набрали воду. тогда кирпичи при кладке не будут забирать влагу из глиняного раствора и печь получится прочнее.
  5. На фундамент укладывается рубероид в несколько слоев, сверху него — кирпичи. Монтаж каминов требует предельной точности в процессе кладки. Каждый ряд кирпичей должен находиться четко над предыдущим, а интервалы между кирпичами на всем протяжении строительства сохраняются равными 5 мм.
  6. Первый ряд кирпичей укладывается ребром. Выкладывая печь постоянно нужно сверяться с уровнем — ряды должны быть строго горизонтальными. Углы в обязательном порядке должны быть прямыми.
  7. Камин своими руками строится согласно чертежу с раскладкой на порядовку. После 3 ряда в конструкцию закладывают пару металлических штырей — к ним будет крепиться каминная решетка. Боковые порталы монтируются из половинок кирпичей.

  8. Когда кладка готова, поверхность печи затирают средством для отделки печей и каминов.
  9. Сооружение дымохода — самый ответственный этап. Здесь особые требования предъявляются и к раствору: никаких мелких камешков и мусора в нем быть не должно.
  10. Место перехода трубы через кровельный пирог — наиболее трудный участок. Здесь необходимо устроить разделку — расширение кладки, которое необходимо для пожарной безопасности печи. Кроме кирпича разделку выполняют из железобетонной плиты с отверстием под размер трубы. Вообще, печь не обязательно оснащать кирпичной трубой, вместо нее иногда используют керамическую или асбестоцементную. Работы в этом случае упрощаются, но усложняется растопка камина, особенно если его давно не топили.
  11. Каминный дымоход сооружается строго вертикально, внутренняя его поверхность должна быть идеально гладкой. Даже малейшие потеки глины внутри трубы необходимо аккуратно удалить влажной салфеткой.
  12. Кровельный пирог закрывается специальным напуском, предохраняющим перекрытия кровли от перегрева и возгорания. Внешняя часть каминной трубы кладется уже не на глину, а на цементный раствор.
  13. Топка печи должна быть не только функциональной, но и декоративной, поскольку она является центральным элементом камина. Наибольшей популярностью пользуются арочная и клиновидная топки.
  14. Над каминной топкой устраивается дымовая камера. Между ними сооружается карниз, который, выступая, защищает комнату от искр и копоти.

Основные принципы строительства

  1. Первый ряд кладут ребром, а последующие – плашмя.
  2. Основание делают минимум из двух рядов.
  3. Кирпич берут цельный, без сколов и трещин.
  4. Перед закладкой кирпич замачивают в воде, чтобы в дальнейшем он не забирал влагу у раствора.
  5. Минимальная толщина шва – 5 мм.
  6. Лишнюю смесь удаляют сразу, пока она не успела засохнуть.
  7. Раствор делают без комочков и им нельзя обмазывать внутреннюю часть камина.
  8. Монтаж делают в теплый период (весна или лето).
  9. Строительство начинают из углов.

Для работы берут материалы высокого качества, огнеупорный раствор и нужную схему. Облицовка также играет важную роль в создании дополнительного уюта в комнате.

Технология монтажа

Установка заводского каминного комплекта осуществляется по следующей технологии:

  • Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
  • Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.

  • Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
  • Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
  • Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.

  • Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
  • Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
  • Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.

Заключение

Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.

Основание камина

Фундамент под камин

Конструкция фундамента будет включать в свой состав металлические уголки. Они дополнительно увеличат прочность площадки и защитят ее от разрушения при сезонных изменениях грунта.

Выройте яму для обустройства фундамента в соответствии с проектными размерами.

Засыпьте дно ямы песчано-гравийной смесью. Уплотните подушку и уложите на нее металлические уголки. Сдвойте уголок так, чтобы в процессе кладки было создано максимально надежное и прочное основание. Уголки рекомендуется сварить, чтобы они не смещались в дальнейшем.

При этом уголки нужно смонтировать таким образом, чтобы устанавливаемые в дальнейшем элементы кладки были расположены параллельно по отношению к межкомнатной перегородке, сопрягаемой с камином (если выбран такой вариант обустройства конструкции).

Уложите в уголки кирпичи, залейте всю конструкцию раствором цемента и тщательно разровняйте его при помощи штукатурной терки.

По густоте раствор должен приблизительно соответствовать густоте сметаны. При такой консистенции раствор сможет проникнуть во все щели кладки, не выходя, при этом, из швов.

Обеспечьте горизонтальность основания. Для устранения неровностей поверхности используйте тот же цементный раствор. Оставьте конструкцию сохнуть на пару дней.

Виды конструкций по способу установки в помещении

Рассматривая предлагаемые в большом разнообразии фото камина сделанного своими руками, можно визуально оценить простоту его сооружения.

В зависимости от выбора места установки и монтажа конструкции выделяют несколько категорий построек, которые помогают стильно и оригинально оформить помещение и подчеркнуть его интерьерное решение:

Приставные. Устанавливаются рядом со стенами и обеспечивают максимальную экономию и эффективную организацию свободного пространства в помещении, что дает возможность обустроить жилье, согласно определенному стилистическому решению.

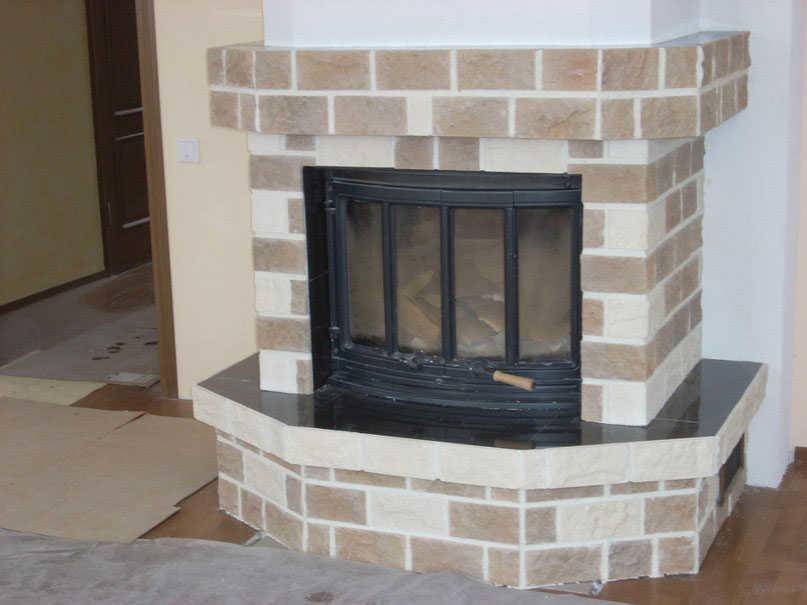

Угловые. Компактные постройки, использующиеся в небольших помещениях и выполняющие эстетическую и практическую функции, играющие важную роль в создании атмосферы комфорта и уюта за счет оригинальной облицовки и дополнительного декора.

Современные камины могут отличаться по материалу сооружения, в качестве которого чаще всего выступает огнеупорный кирпич.

Их можно использовать не только как декоративный элемент обустройства, но и для основного или дополнительного обогрева помещения, создания направленных конвекционных потоков.

Разновидности каминов для деревянного дома

Тот факт, что дом построен из сруба дерева не станет препятствием для установки камина в нем. Однако для необходимо учесть все требования, так как существуют правила безопасности, согласно с которыми нужно устанавливать устройство. Производители сейчас выпускают изделия разных форм и из разных материалов, поэтому от этих факторов будет зависеть сложность монтажа. А также от того, где вы решите установить устройство.

Обычно специалисты классифицируют камины для деревянного дома по типу конструкции, по виду материала, из которого они установлены, а также по тому, какое для него требуется топливо.

Виды по типу конструкции:

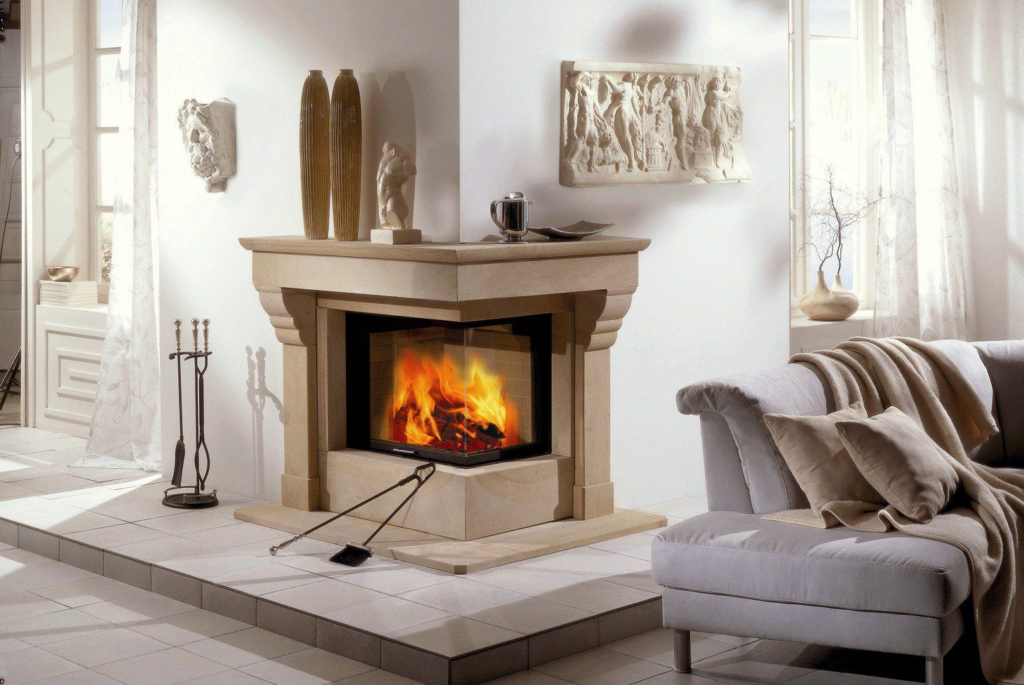

Угловые камины — уже из названия понятно, что подобные конструкции устанавливают в углу комнаты. Угловой камин в деревянном доме смотрится достаточно стильно, но главное, он не занимает слишком много места.

 Прямое стеновое устройство — они в свою очередь делятся на те, которые встраивают в стену и на те, которые монтируют около стены. Преимущество встраиваемых изделий в том, что они используются не только как красивый элемент декора, но также могут обогревать два смежных помещения.

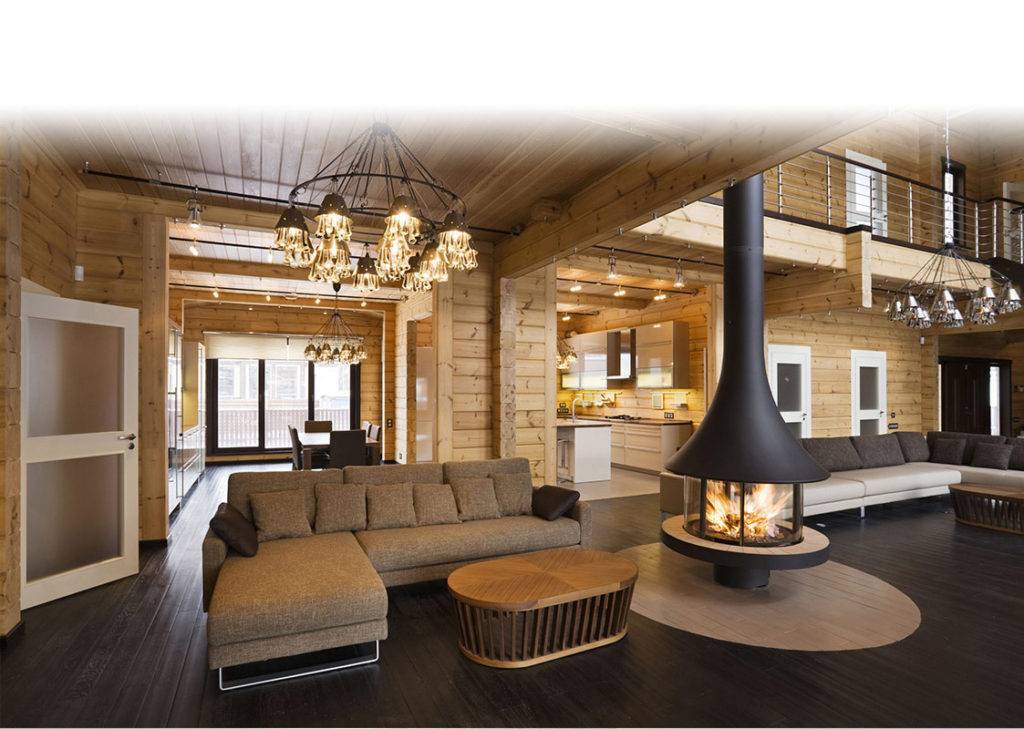

 Изолированное устройство — выглядит достаточно интересно, так как может быть любых форм, как круглых, так и прямоугольных. Но исключительным его делает не форма, а то, что его можно установить даже в центре комнаты. Всегда конструкция устанавливается на расстоянии от стены.

Виды согласно с материалом изготовления

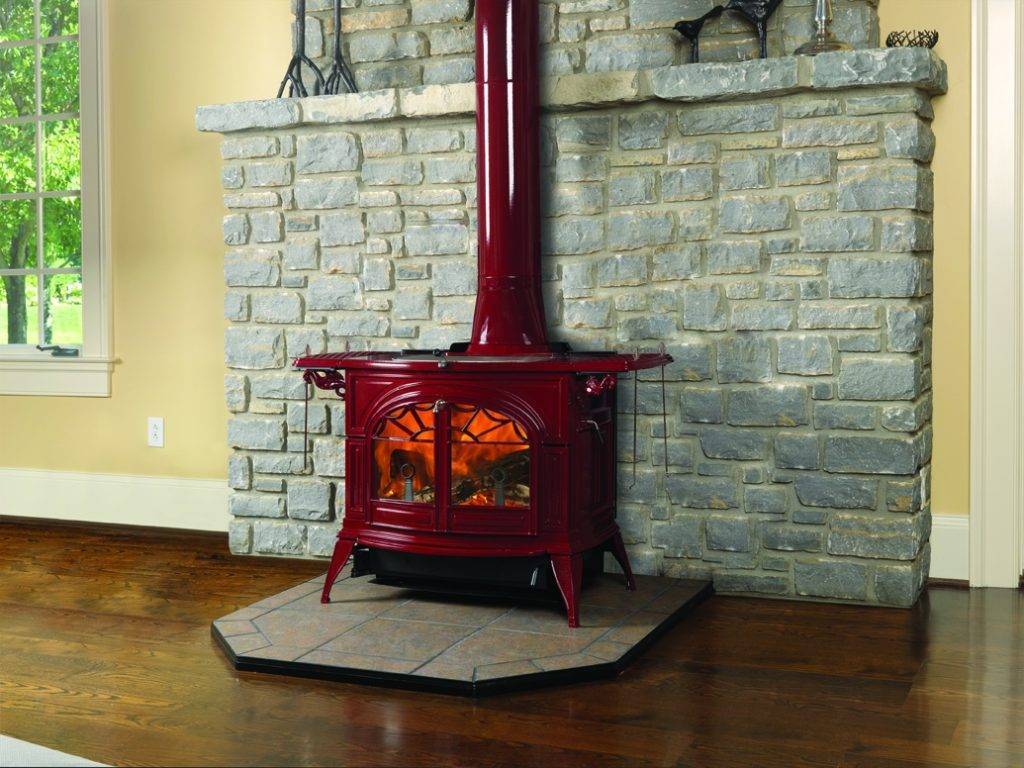

 Чугунные. Стандартные изделия, у которых топки рассчитаны на работу от дров, обычно изготовлены из металла, а именно из чугуна. Эти печки внедряют в каменные камины, деревянные, из искусственного камня, в кирпичные. Дополнительно к ним пристраивают дымоходы, а если говорить о деревянном доме, то установка чугунных каминов обязательно происходит с использованием закрытой топки. Для этой цели используют стекло или сталь.

 Кирпичный. В деревянном доме подобный устанавливают на отдельном фундаменте. Конструкция состоит из двух частей — для кладки берут обычный кирпич, по желанию владельца. Но для отделки топки берут только качественный, огнеупорный кирпич. Чтобы оформить дымоход, можно выбрать два варианта — установить металлическую трубу либо использовать кладку из кирпича.

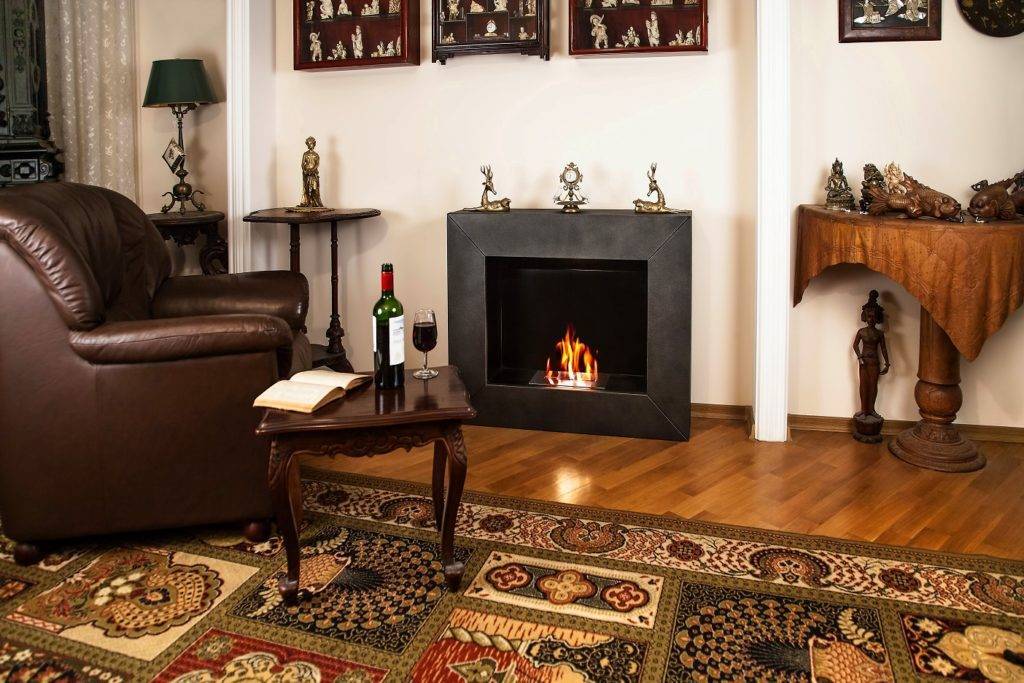

 Биокамин, или электрокамин. Данный прибор всегда изготавливается из стали, а также из огнеупорного стекла.

Согласно с типом потребления топлива

Для деревянного типа жилья следует наиболее тщательным образом подбирать конструкцию. Большинство изделий, которые потребляют топливо открытым способом, запрещены. В наше время можно найти печки даже открытого типа, которые потребляют альтернативное топливо, не несущее опасности для жизни. Их даже можно монтировать без использования дымохода.

  • Классическая, твердотопливная конструкция. Их топят при помощи угля либо при помощи дров. Ее можно монтировать в доме со сруба дерева, но только на отдельном фундаменте и с обязательным условием изоляции поверхностей и перекрытий, которые будут прилегать к камину.
  •  Электрический камин — по праву считается самым безопасным, так как вероятность пожара из-за этого устройства очень низкая. Вместо того, чтобы обогревать помещение за счет огня, он использует электричество, чтобы прогревать комнату. Чтобы все выглядело, как будто это настоящий камин с огнем, производители вмонтировали специальную подсветку, имитирующую языки пламени. Преимуществом данной разновидности является то, что для их установки отдельный фундамент и дымоход строить не надо. Его можно расположить на втором этаже, главное, чтобы проводка была нечувствительной к перепадам напряжения и была надежно изолирована.
  • Биокамин — это достаточно новый вид, только недавно стали устанавливать. Идеально подходит для деревянных домов, так как функционирует при помощи вещества — этанола. Внутри печки находится специальный контейнер для заполнения этанолом, а также керамическая система горения. Достоинств этой разновидности — нет ни золы, ни сажи, ни других осадков, а также камин не производит выбросов вредных веществ. Единственный минус — он совсем не обогревает, исполняет только декоративную функцию. Их можно монтировать на стену, могут быть подвесными, напольными или даже настольными. Дымоход устанавливать необязательно.
  •  Газовый — внутри не керамическая, как в биокаминах, а газовая система горения. В качестве топлива берут природный газ, устанавливается так же, как и классический, включая дымоход.

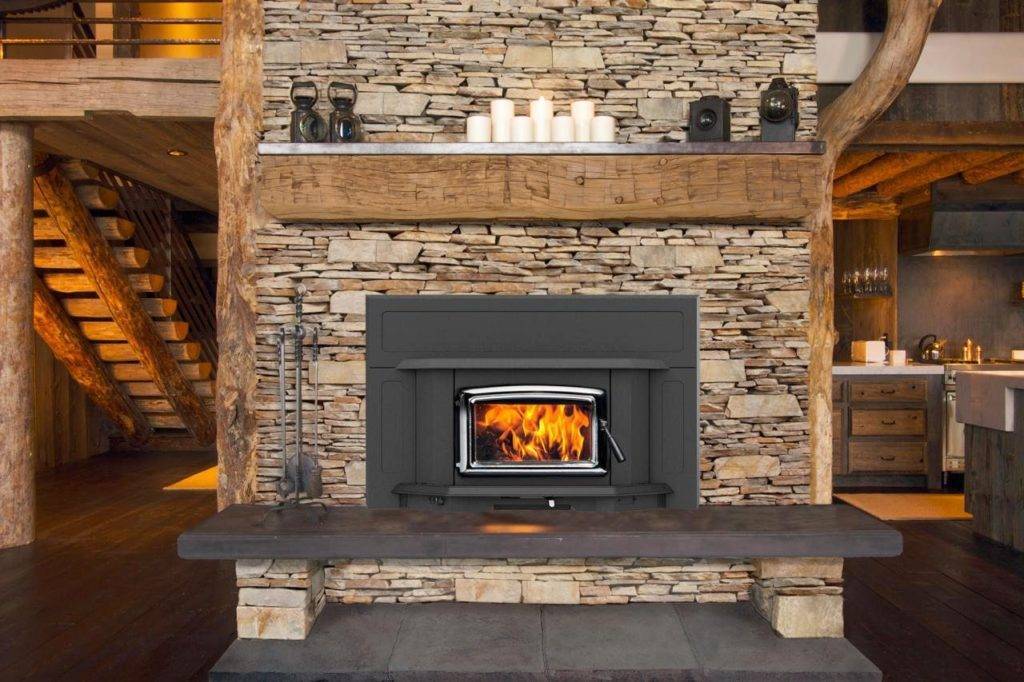

Установка камина в деревянном доме

Несмотря на возросшую популярность кирпичных каминов, они имеют один серьезный недостаток – неспособность качественно прогреть весь дом.

Кроме того, часть тепла выходит через трубу. Более рациональным решением для деревянного дома можно назвать установку печи-камина. Такая конструкция дает возможность не только обогревать помещение, но и готовить еду.

Также они отличаются простотой монтажа и большей безопасностью в использовании. Если необходимо обогреть дом в несколько этажей, достаточно подключить к печи контур водяного отопления.

Современные печи-камины не требуют проектировки и профессионального монтажа, достаточно выбрать понравившуюся модель и произвести несложную установку.

Основные достоинства современных каминов:

  • экономичны;
  • снабжены системами регулирования параметров горения;
  • не предполагают установку прочного основания и создания защитных стен в доме;
  • имеют повышенную теплоотдачу;
  • снабжены закрывающейся топкой с термостойким самоочищающимся стеклом;
  • имеют отсоединяющийся зольник;
  • способны равномерно обогреть всю площадь дома.

Конструктивно существуют два типа таких установок:

  • с воздушной системой обогрева;
  • с водяной системой обогрева.

Если дом имеет мало межкомнатных перегородок и используется в качестве дачи, в которой люди проживают наездами, вполне подойдет система воздушного отопления. При постоянном проживании, а также в многокомнатном или многоэтажном доме рационально применять систему водного отопления. Для этого к радиатору подключается водяной контур.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
