Установка каминной топки, облицовка и монтаж открытой и закрытой топки

Виды

Железная печь — отопительный агрегат, отличающийся прочностью, универсальностью, небольшим весом и цельной конструкцией. Бывает металлической или стальной, чугунной, камерной, канальной и колпаковой.

Металлические

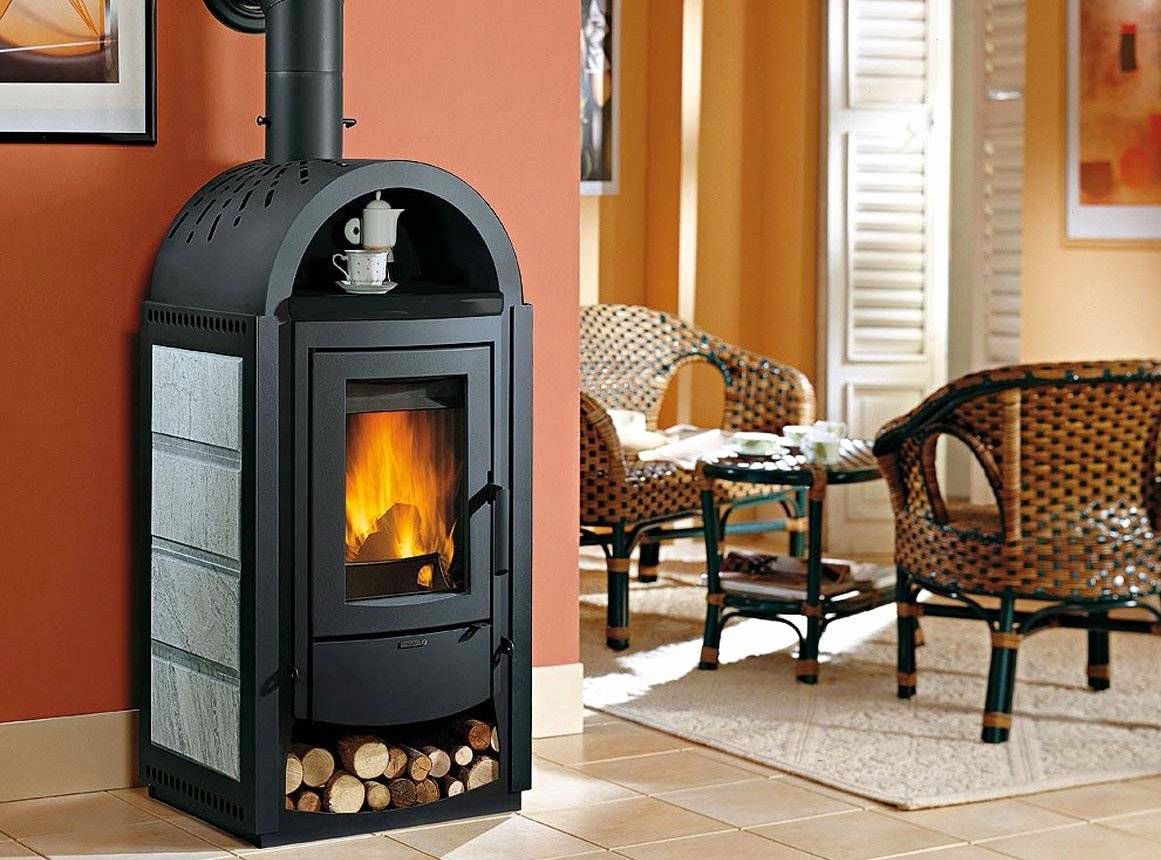

Металлическая печь создается, как правило, из обычной стали. Этот материал способен выдержать стабильную температуру в четыреста градусов. При кратковременной растопке этот показатель может вырасти до шестиста градусов. Толщина стальной модели составляет четыре миллиметра.

Стоит отметить, что есть устройства, отличающиеся длительным горением топлива. Их корпус не подвергается нагреванию, а тепловая отдача при этом на высоком уровне из-за использования тепловых аккумуляторных устройств.

Нередко, когда металлическая печь создается из жаропрочной стали. Минимальной толщиной металла при этом является три миллиметра. Это снижает вес изделия. Коэффициент полезного действия при этом равен 80 процентам, а срок работы около двадцати лет.

Обратите внимание! Такие устройства являются безопасными, эффективными и простыми в установке. Бывают они камерными, канальными и колпаковыми

Чугунные

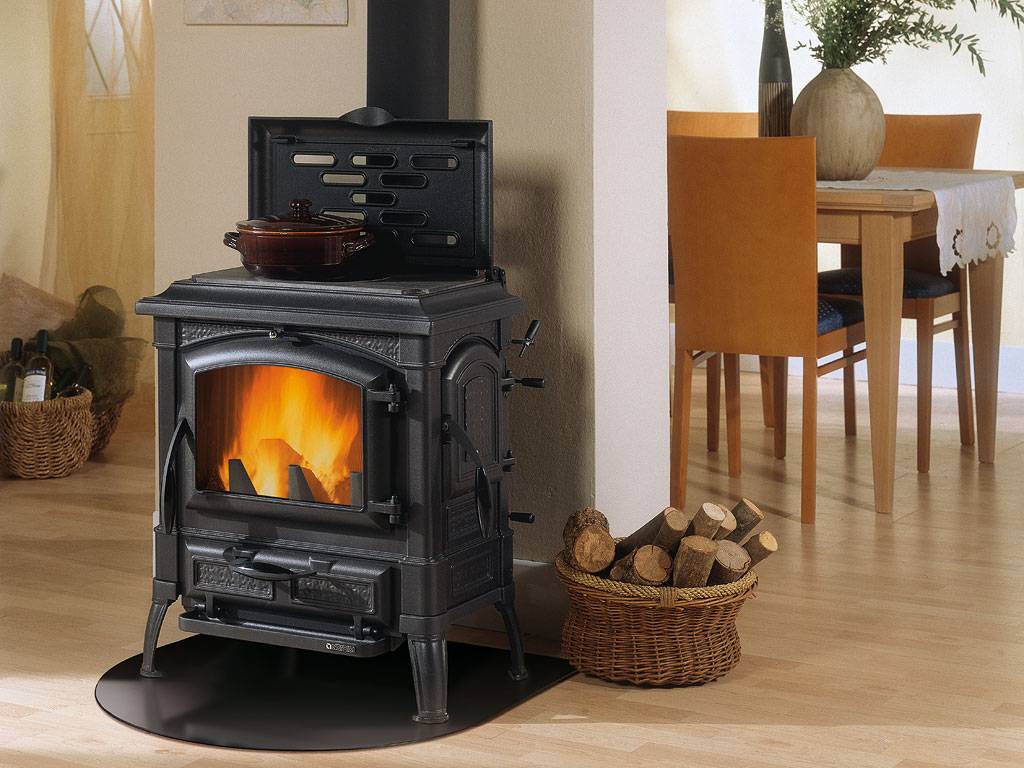

Чугунная печь — еще одна разновидность металлических моделей, которая по характеристике прочности не уступает стальной, но при этом по теплоемкости и хрупкости ее можно сопоставить с керамической моделью. Толщина изделия от шести до двадцати пяти миллиметров

Внимание! При более толстом слое материала, расширение от температуры будет таким большим, что печка повредиться

Обратите внимание! Коэффициент полезного действия у чугунной модели высокий, но реализуется он только тогда, когда площадь жилья не больше 60 квадратных метров

Устройство конструкции

Основные части камина – топка и дымоход

Главные функциональные части — топка и дымоход. Также присутствуют иные важные составляющие:

• нагревательный прибор;
• задвижка;
• зольник;
• футеровка;
• колосники;
• система принудительной конвекции;
• защитные дверцы;
• отсекатель огня.

Наружное устройство состоит из облицовки, портала. Последний служит для декорации, поддержания определенного стиля помещения.

Монтаж камина можно выполнить с использованием отдельных частей, приобретенных в магазине, или создать собственноручно из необходимых стройматериалов. Производственная топка обычно выполнена из чугуна или стали. Кладка своими руками возможна из огнеупорного кирпича.

Рекомендации и требования к монтажу каминной топки

Стена и пьедестал, подготовленные для установки камина

Если установка обогревательного оборудования происходит своими руками, то необходимо учитывать такие факторы:

• Стену вокруг камина необходимо заделать огнестойкими материалами – керамической плиткой;
• Камин эффективно работает только на ровном полу;
• Дно топки должно иметь защитное покрытие из огнестойких материалов;
• Лучшим огнестойким материалом между полом и топкой считается базальтовая вата. Не рекомендуется проводить монтаж каминной топки на незащищенную поверхность пола;
• Боковые стенки печки не должны быть меньше 6 см в толщину, а задняя не меньше 10 см;

Требования по эксплуатации

Чтобы камин служил долго, важно выполнять следующие правила:

• нельзя заменять древесину, которая является основным топливом, на иной материал в период работы устройства;
• запрещено применять воду для прекращения горения огня;
• раз в 2 месяца обязательно прочищать конструкцию.

С целью улучшения работы камина на его дне оставляют слой 1 см перегоревшей древесины.

Внешнюю поверхность устройства следует протирать мыльным раствором. Нагар со стекла закрытой топки рекомендуется удалять при помощи средства для чистки стеклянных поверхностей, а внутренние стенки очищать жесткой щеткой.

Что необходимо знать перед установкой каминной топки?

Прежде чем приступать к практике, следует хорошо изучить теорию. Обладание знаниями об общих принципах работы топки и ее устройства помогут при проведении монтажа. Эффектная работа топки в первую очередь зависит от нескольких свойств:

• хорошо функционирующий дымоход,
• качественное используемое топливо,
• умение обращаться с топкой.

Дымоход используется для поддержания постоянной тяги в топке, необходимой горению пламени и позволяет выводить за пределы жилища дым и углекислый газ, вырабатываемый в результате работы камина. Горячий воздух поднимается вверх, образуя собой тягу. По трубе воздух выходит наружу, а разогретый канал дымохода поддерживает тягу. На нее действуют множество факторов, из которых будет складываться общая эффективность работы топки:

• высота дымохода влияет на силу тяги, чем выше дымоход — тем лучше тяга.
• трещины в дымоходе, неплотно прилегающая дверца топки, протравливание теплого воздуха — все это будет снижать тягу.

Каминные топки бывают двух видов: открытые, которые и являются традиционными, и закрытые. У каждой из этих моделей есть свои преимущества и недостатки. Открытые топки полюбились в первую очередь из-за открытого пламени, которое способно обеспечить удовольствие от созерцания живого огня.

Такая конструкция представляет собой углубление в стене, которое требует вначале предварительного укрепление основания камина. По эффективности и способности выделять большее количество тепла такая топка уступает закрытой, выигрывая только в эстетической привлекательности. Уровень тепла, поддерживаемый в открытой конструкции будет находиться на уровне обычного костра и тепло обеспечивается только пока горит само пламя. В отличии от традиционного варианта, закрытая топка имеет массу преимуществ:

• компактность собранной конструкции,
• простой монтаж,
• удобство контроля горения,
• наличие жаростойкого стекла позволяет предотвратить такие пожароопасные моменты, как выброс искр или вылет горячих частиц, к примеру, если использовать дрова из хвойной древесины,
• значительная степень выработки тепловой энергии, КПД выше 80%.

Следует отметить, что создание закрытой топки потребует камина больших размеров, нежели для моделей с открытой топкой, и вдобавок к этому, закрытая конструкция сложнее в создании и заметно дороже. Впрочем, не обязательно принимать радикальные меры — достаточно пойти на компромисс между обоими вариантами. В последнее время набирают популярность так называемые топки-гильотины. По сути, они представляют собой закрытую топку, только с механизмом поднятия жаростойкого стекла вверх. В таком случае возможно любоваться открытым пламенем без помех, а при необходимости следует вернуть заслонку со стеклом на прежнее место. Далее рассмотрим, как собирается каминная топка своими руками.

Основание

Некоторые модели отдельно стоящих газовых каминов или электрических каминов-комплектов не требуют укрепления напольного покрытия. Вследствие своей малой массы они могут устанавливаться в многоэтажных домах. Необходимо предварительно рассчитать нагрузку, приходящуюся на единичную площадь и ознакомиться с техническими характеристиками перекрытия дома.

Чугунная топка будет встроена в кирпичный корпус, а значит, масса нашей конструкции потребует надежного фундамента. В идеальном случае фундамент под камин возводится одновременно со строительством дома, но такой предусмотрительностью мало кто обладает.

• Первым делом демонтируется напольное покрытие. Поднимаются полы на такой площади, чтобы было удобно проводить работы. Необходимо выкопать котлован, размеры которого будут на 30 см больше корпуса камина с каждой стороны, кроме прилегающей к стене.
• Заливку фундамента выполняют с использованием армирующих элементов. Если грунт влажный, то рекомендуется использовать каменный бут. Послойно заливая фундамент, доводят его до уровня пола. После застывания раствора поверхность фундамента накрывается гидроизоляционным материалом и производится кладка двух рядов кирпичного основания будущего камина. Его уровень необходимо довести до строгого горизонтального состояния.

Работы по строительству бетонной стяжки

Непосредственная установка каминной топки

После того, как основание было собрано и подготовлено для установки топки, следует начать сборку облицовки. Обычно она идет в комплекте к камину, но бывает и так, что элементы оформления приходится заказывать самому

Облицовочные панели крепятся на листы гипсокартона, причем важно соблюдать наличие воздушной прослойки в 1-2 см между стенками камина и облицовкой для того, чтобы горячий воздух не скапливался под обшивкой в процессе эксплуатации камина. Также рекомендуется делать отверстия для вентиляции в обшивке, чтобы избыток горячего воздуха имел возможность выходить за пределы каминной топки в комнату

Следует тщательно изучить инструкцию по установке камина перед началом проведения работ, чтобы избежать ошибок при монтаже, которые повлекут за собой нестабильную работу камина и всей системы в целом.

Каминные топки, в особенности разновидности, выполненные из чугуна, способны отдавать до 30% тепла через основание, остальная же часть проходится на ребра корпуса. Поэтому при монтаже топки следует провести правильный прием тепла из корпуса основания, его аккумуляцию и выведение. Следует подвести к топке трубу воздухоотвода, на роль которой подойдет и обычная гофрированная труба из поливинилхлорида диаметром не менее 150 мм. После этого следует оборудовать в топке техническую дверцу, выходящую на другую сторону камина, чтобы иметь возможность удалять золу и обслуживания камина. После того, как топка была смонтирована, стоит приступать к подсоединению дымохода.

Фундаменты

Банные печи чугунные под обкладку кирпичом устанавливают на бетонное основание. Допускается установка на деревянном полу, если лаги и доски настила имеют достаточную прочность.

Для нашей печи требуется фундамент. Он делается следующим образом:

1. Роется котлован глубиной 50 см. Его размер на 15 см больше габаритов печи в длину и в ширину.
2. На дно насыпается песок слоем 10 см, утрамбовывается. Следующим слоем будет щебнь, также уплотненным.
3. Укладывается арматурная сетка.
4. Заливается цементный раствор М200.
5. Оставляется для набора прочности на две недели.

На готовый фундамент укладывает слой рубероида для гидроизоляции. Сверху кладется стальной лист, который должен выступать перед лицевой стороной на 40 см.

Кладка стен

Облицовка печей выполняется в четверть (на ребро) или в полкирпича. Большая толщина снижает эффективность работы печи – она будет перегреваться, появится быстрая тяга, и большая часть тепла уйдет через трубу. При этом сам кирпич будет недостаточно прогреваться и хуже обогревать помещение.

Начинается работа с укладки первого ряда сплошным настилом. Второй ряд можно также сделать сплошным. Следующие шаги:

• В третьем ряду в боковых стенах оставляется по два продуха размером по 60 мм;
• Перед кладкой четвертого ряд устанавливается печь, дверца выводится на плоскость стены, дверная рама оборачивается асбестом;

Вокруг топочной дверцы уложен асбест

• Еще три ряда выкладываются по периметры сплошной кладкой;
• На верх шестого ряда над дверцей укладывается уголок № 40 длиной 350 мм;

• Седьмой, восьмой и девятый ряды – сплошная кладка по периметру;
• В десятом ряду опять оставляем по два продуха;
• Одиннадцатый ряд – завершающий.

Подготовительные работы для монтажа топки камина

Прежде чем говорить о процессе устройства топки камина, изначально следует рассмотреть то, какой именно конструкции правильнее всего будет отдать предпочтение. Несмотря на сложившийся стереотип касательно старомодности чугуна, многие специалисты рекомендуют останавливать свой выбор именно на этом материале, так как его показатели надежности как нельзя лучше подойдут для обустройства топки. Купив нужную модель, следует позаботиться о так называемом фундаменте и оборудовать качественное основание для камина.

И каминные топки с теплообменником, и любые другие системы требуют того, чтобы основание обязательно было негорючим, так как высокие температуры, безусловно, несут определенный риск. Конструкция фундамента для камина должна быть прочной, поэтому ее стоит залить стяжкой на цементной основе так, чтобы в конечном итоге толщина слоя составляла 15 мм. В само основание могут входить термостойкие кирпичи либо блоки из газобетона – оба этих материала стойко переносят температурные воздействия и служат очень долго.

Облицовка гипсокартоном

Необязательно покупать огнеупорные плиты, можно применить и влагостойкий материал. Нарезка гипсокартонных деталей выполняется с помощью простого малярного ножа. По размеченной линии под любую прямую планку делается рез, после чего полотно сгибают. Картон на другой стороне подрезают.

При выполнении функционального камина топку и короб для отвода дыма необходимо установить теплоизоляцию и фольгированный отражатель внутри устройства.

Облицовка каминной топки гипсокартоном своими руками может вызвать сложности в труднодоступных местах. А так технология сборки не отличается от любой другой конструкции из ГКЛ:

Листы пришиваются к профилям с помощью саморезов по металлу. Шляпки углубляют в полотна. Лучше, если отдельные детали вырезаны из цельного листа. Это значительно облегчит его предфинишную отделку. Для обработки угловых стыков конструкции используется специальный рубанок по гипсокартону или малярный нож.
Для термоизоляции с внутренней стороны обшивку выполняют с помощью базальтовой плиты и фольги. Существует фольгированная минвата

Но следует уделить внимание качеству клея, использованного в этом материале. Он должен отвечать нормам безопасности и выдерживать длительное воздействие повышенных температур.

Короб для отвода дыма также можно выполнить из гипсокартона. Следует установить теплоизоляцию и фольгированный отражатель внутри устройства. В коробе для дымохода предусматриваются отверстия под вентиляционные решетки.

Готовим кладочный раствор

Печь, кирпич для которой выбирается только огнеупорный, будет намного прочнее, если вы приготовите качественный раствор в домашних условиях своими руками

Важно помнить, что поскольку печь сильно нагревается, состав также должен быть жаропрочным. Именно поэтому среди компонентов рекомендуется использовать глину. Для замешивания вам необходимо воспользоваться следующим пошаговым руководством:

Для замешивания вам необходимо воспользоваться следующим пошаговым руководством:

1. В подготовленной ёмкости нам понадобится смешать две части песка и одну часть глины. Следите за тем, что песок был чистым, не содержал комков, грязи и растений. Предварительно просейте его через специальное сито и только после этого приступайте к смешиванию с другими компонентами;
2. Далее к двум компонентам заливается вода в пропорции 1:4, производится смешивание, и состав оставляют под крышкой на 40-60 минут, после чего повторно хорошо перемешивают. Для данных целей удобней всего использовать строительный миксер;
3. Для того чтобы проверить качество приготовленной смеси, небольшой кусочек нужно скатать и придать форму жгута, толщина которого составит 10-12 миллиметров. После этого его формируют в форме круга. Если на поверхности не появились трещины и консистенция схожа с пластилином, значит в составе много глины. Для улучшения, необходимо добавить в раствор песка и после смешивания снова выждать около часа. Если же раствор напротив, сильно трескается и из него не формируется жгут, добавьте глины и дайте ему настояться.

Основой практически любой смеси для кладки является вещество, которое по составу напоминает материал, используемый для стен. Поэтому в случае кирпичной отделки камина желательно применять растворы из глины. Алгоритм их приготовления относительно прост и состоит из нескольких шагов:

Изначально в специальной емкости смешивается песок с глиной (2:1)

Обратите внимание, что песчаная смесь должна быть максимально чистой и состоять только из этого вещества. Поэтому ее предварительно просеивают сквозь специальные сыта, что позволяет удалить все органические компоненты (растения и т.д.) и большие камни, которые невозможно размять до однородной консистенции

Когда смесь готова, ее заливают водой в соотношении 1 к 4 и дают возможность раствору приобрести нужную пластичность

Для этого его изначально оставляют примерно на 3 часа, затем тщательно перемешивают и после чего снова дают постоять еще около часа. Чтобы минимизировать испарение воды, емкость закрывают крышкой или подобной конструкцией. По истечению времени, производят проверку смеси. Для этого из нее скатывают небольшой жгут, толщиной около 1 см. Потом он сворачивается в кольцо диаметром примерно 5 см. Если во время проведения этого процесса раствор похож на мягкий пластилин и отсутствуют трещины, то в нем очень много глины. Устраняется это добавлением песка и дополнительным настаиванием. Когда же с помощью вещества сложно образовать кольцо или оно имеет большие трещины, то это свидетельствует о недостатке глины, которую нужно добавить в него и оставить настаиваться также некоторое время.

Подготовительные работы

Кирпич для облицовки должен обладать огнеупорными свойствами.

• кирпич;
• цемент;
• песок;
• армирующую сетку;
• мастерок;
• лопату;
• болгарку;
• емкость для приготовления раствора.

Силикатный кирпич не подходит для облицовки поверхностей каминов, нагревающихся до высоких температур. Покупать необходимо огнеупорный печной кирпич. Он не подвержен разрушению при значительных перепадах температур, он способен накапливать и постепенно отдавать тепло. Раствор для кладки можно приготовить своими руками. Для этого потребуются цемент, песок и глина, добавляемая для пластичности. Глину рекомендуется предварительно размочить, ее заливают теплой водой и оставляют на двое суток, только после этого ее можно добавлять в раствор. Заранее подготовьте декоративные элементы, предусмотренные проектом. Как обложить каминную топку своими руками?

Металлические топки имеют достаточно большую массу. Однако главная опасность возникает из-за сильного нагрева конструкции. Для того чтобы сделать такую топку безопасной, она устанавливается на предварительно собранный и закреплённый постамент из металла или бетона. Также большую роль играет облицовка.

Чугунные топки имеют определённую последовательность проведения работ, ознакомиться с которой вы можете далее:

1. Для того чтобы конструкция отопительного агрегата прогревалась хорошо, но при этом не перегревалась и не деформировалась, между топочным отсеком и порталом необходимо оставить небольшой зазор, немного свободного пространства, около 5-8 сантиметров;
2. Топочная камера предварительно устанавливается на листе металла или батоном основании. Кирпичи также укладываются только на защищенную поверхность пола;
3. Предварительно замачиваем кирпич в холодной воде. Первые ряды укладываются максимально герметично. Также нужно соблюдать одинаковую толщину швов, которая в идеале будет составлять 3-6 миллиметров;
4. Аналогичным образом производим кладку остальных рядов, периодически выполняется перевязка. При кладке второго или третьего ряда, оставляются несколько отверстий или так называемых вентиляционных канала;
5. Пользуемся отвесом и строительным уровнем для того чтобы проверить ровность конструкции и кладки рядов;
6. Кирпичная конструкция должна иметь продуманный и удобный функционал. Все отсеки и элементы устанавливаются таким образом, чтобы при необходимости обеспечивался свободный доступ к каждому участку.

Важно помнить, что если габариты кирпичного основания очень большие, а масса превышает вес в 600 килограмм, перед постройкой портала и установкой топки, вам понадобится сделать фундамент. Для дополнительного фундамента понадобится вырыть яму, на дно которой утрамбовывается щебёнка, вставляются арматурные прутья, и производится залитие специального состава

Для дополнительного фундамента понадобится вырыть яму, на дно которой утрамбовывается щебёнка, вставляются арматурные прутья, и производится залитие специального состава.

https://youtube.com/watch?v=mSNC5rGjKjg

Несколько слов о топке

Для строительства камина можно использовать:

1. Чугунную топку.
2. Стальную топку.

Из этих сплавов делают корпуса топок. Для других ее элементов используются другие металлы. Вид и их количество зависит от желаний отдельного производителя.

Более интересный дизайн имеют изделия из стали. Они наделены лучшей герметичностью. Очень часто для их изготовления компании используют листы жаростойкой стали толщиной 0,4-0,6 см.

Чугунные топки лучше в плане накопления тепла. Производители выпускают их из листов, толщина которых равняется 0,8-1,0 см. Корпус может представлять собой либо цельную конструкцию (для изготовления используется метод литья), либо собранный из отдельных листов короб. Первый вариант лучше, поскольку более герметичен. Это позволяет предотвратить дополнительную подачу тепла внутрь камеры с дровами. Чугунные изделия более дешевые.

Если применить топку, изготовленную из слишком тонкого материала, то камин быстро придет в негодность.

Это потому, что тонкий металл нагревается неравномерно. В результате он деформируется и начинает трескаться. Аналогичная ситуация с некачественным материалом. Поэтому для длительного пользования стоит покупать топку из толстого чугуна или стали. Такие изделия могут весить 150-300 кг и более.

Правила отделки топки камина

Правильный монтаж облицовки, требует не только элементарного понимания процесса, но и соблюдения основных правил отделки, связанных с особенностью работы каминной топки. Кроме прочего, надо позаботиться о следующих мерах:

• Подготовить надежное основание – требуется при облицовке топочной камеры натуральным камнем. Вес конструкции достигает нескольких центнеров, что следует предусмотреть еще на этапе проектирования здания. При облицовке пеноблоком, гипсокартоном, увеличение нагрузки незначительно.

Защита от возгорания – топку устанавливают на защищенную поверхность пола. Допускается облицовка пола перед топкой, с помощью любых негорючих материалов: керамической плиткой, песчаником и т.п. Если каминный вкладыш устанавливают в деревянном доме, обязательно предусматривают противопожарные разрывы.

Для предотвращения возгорания, при изготовлении облицовочного каркаса, соблюдают минимальные разрыв между топкой и облицовкой.

Какой зазор между топкой и облицовкой

Зазор между топкой и облицовкой камина, необходим по многим причинам:

• Просвет служит для беспрепятственной циркуляции воздуха. Если засыпать просвет песком или закрыть теплоизоляционным материалом, эффективность камина снизится.

Зазор необходим во избежание деформации отделочного материала. Для облицовки применяется не печной, а лицевой кирпич, имеющий низкие показатели термоустойчивости. Соблюдение зазора предотвратит перегрев и как следствие растрескивание материала.

В случае применения гипсокартона, необходимый зазор предотвратит возможное возгорание.

Нормы ППБ, регламентируют минимальное расстояние между топкой и облицовкой из несгораемого материала, в 100 мм. Если планируется проложить слой базальтовой ваты, конвекционный зазор между изоляцией и камином, уменьшают до 60 мм.

На что лучше клеить облицовку

Клеящий состав для облицовки, выбирают, в зависимости от отделочного материала. Как правило, производители на упаковке продукции указывают сорт и тип клея. Гранитная и мраморная плитка, фиксируется на двухкомпонентный клей, обеспечивающий максимально прочное прилегание к поверхности. Состав термостойкий.

Облицовка искусственным камнем, требует применения специального односоставного клея для плитки. Материал должен иметь термоустойчивость и способен выдерживать температуру до 200°С.

Для натурального камня, применяют сухие составы с добавлением глины. Допускается кладка на самостоятельно приготовленный глиняный состав. Швы закрашиваются затиркой.

Теплоизоляционные материалы

Теплоизоляция под облицовкой применяется в случаях, когда планируют, чтобы каминная топка служила исключительно элементом декора, а не источником обогрева в доме. Правила пожарной безопасности оговаривают минимальные требования к изоляционным материалам, которые допускается применять с этой целью. К ним относятся:

• Небольшая гигроскопичность – материал не должен впитывать влагу. В процессе нагрева и охлаждения, неизбежно выделяется конденсат. Если влага скапливается внутри изоляции, это приводит к потере основных свойств материала.

Высокая температура плавления – минеральные и базальтовые утеплители, изготавливают посредством нагрева породы до температуры плавления. Из полученных волокон, изготавливают вату. Изначальная температура плавления показывает, какую термическую нагрузку будет способен выдержать материал.

Как показывает практика, оптимальное соотношение цены и качества, обеспечивает именно базальтовый утеплитель.

Подача воздуха в открытые и закрытые топки

Сжигание топлива в открытом очаге осуществляется стандартным образом, так как воздух подается сюда свободным способом. Перед тем как разжечь очаг, нужно проверить, достаточно ли хорошо воздушные потоки поступают в топку прибора. Особенно препятствуют поступлению плотно закрытые окна и двери. Контроль за тягой и скоростью горения осуществляется за счет шибера – специальной заслонки. Таким образом, основная часть нагретого воздуха опять направляется в топку для поддержания пламени, что влечет сильнейшие теплопотери.

С закрытыми каминными топками задымления жилища не происходит, так как опрокидывание тяги недолгое. Система вторичного сжигания увеличивает теплоотдачу, уменьшает выделение вредных продуктов горения и продляет время горения закладки дров до десяти – двенадцати часов подряд.
