Утепление межэтажного перекрытия по деревянным балкам

Варианты укладки утеплителя

В зависимости от того, какое перекрытие будет утепляться, и какие возможности есть для проведения теплоизоляционных работ, процесс проводится сверху деревянных балок или снизу. Например, перекрытие первого этажа дома, в котором отсутствует подвальное помещение, утепляется только сверху. Если подвал есть, то можно часть работ провести снизу. Рассмотрим оба варианта.

Утепление снизу

Самый простой способ сделать места для укладки утеплителя – это набить снизу по балкам доски или любой другой плитный или листовой материал: фанеру, ДСП, ОСП, профнастил и прочее. Необязательно новые, подойдут обрезки и отходы б/у.

Если в качестве слоя теплоизоляции используется минеральная вата или пенопласт, то перед тем как набивать нижнюю основу из досок, рекомендуется уложить и закрепить гидроизоляционную пленку толщиною 0,2 мм. Ее укладывают полосами поперек деревянных балок с перехлестом краев в 10-20 см. Оптимально – склеить между собой концы полос скотчем или любой липкой лентой. Основная задача гидроизоляции – не пропустить в слой утепления влажных паров воздуха, которые негативно скажутся на характеристиках той же минеральной ваты или пенопласта.

Далее работы переносятся в комнату. Утеплитель подрезается под размеры пространства между балками

Здесь важно учитывать один момент – теплоизоляционный материал должен заполнять собой все пространство, как по ширине, так и по высоте. Поэтому подрезка по ширине ведется с небольшим припуском, чтобы материал лег, потно прижимаясь к брусам

Что касается высоты, то утеплитель можно укладывать в два или три слоя.

Следующий этап – установка гидроизоляции. Используется все та же пленка, которая также укладывается поперек деревянных балок и крепится к ним степлером и скобами или маленькими гвоздиками. Обязательно скрепление краев уложенных полос гидроизоляции строительным скотчем.

Последнее – монтаж настила из досок или листовых, плитных материалов.

Утепление сверху

Отличается этот вариант от предыдущего двумя позициями.

  1. Для создания ниши, куда будет закладываться теплоизоляционный материал, необходимо сделать конструкцию, состоящую из черепных брусков, поверх которых укладывают доски, фанеру или любой другой плоский материал.

Черепной брусок, прикрепленный к нижнему краю балки перекрытия

  1. Нижний слой гидроизоляции укладывается поверх собранной конструкции ниши с крепления к боковым поверхностям деревянных балок.

Этот вариант утепления перекрытий дома чуть сложнее первого, но у него есть и свои плюсы. Один из них – меньший расход теплоизоляционного материала, потому что толщина слоя уменьшается на толщину черепного бруска (50 мм).

Обратите внимание на фото ниже. Здесь показано, как можно сформировать нишу из досок, уложенных по черепным брускам

Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями.

Сборка чернового пола по черепным брускам

Касаемо укладки гидроизоляции. Чтобы было понятно, что собой будет представлять этот слой, уложенный на пол по балкам перекрытия, посмотрите на фото ниже. На нем четко видно, как надо укладывать пленку, чтобы создать все условия для монтажа минеральной ваты или другого плитного материала. Пленка должна формировать нишу для закладки, поэтому ее укладывают с провисом.

Гидроизоляционная мембрана, уложенная поверх балок перекрытия

Все остальные операции проводятся по технологии первой схемы. А именно:

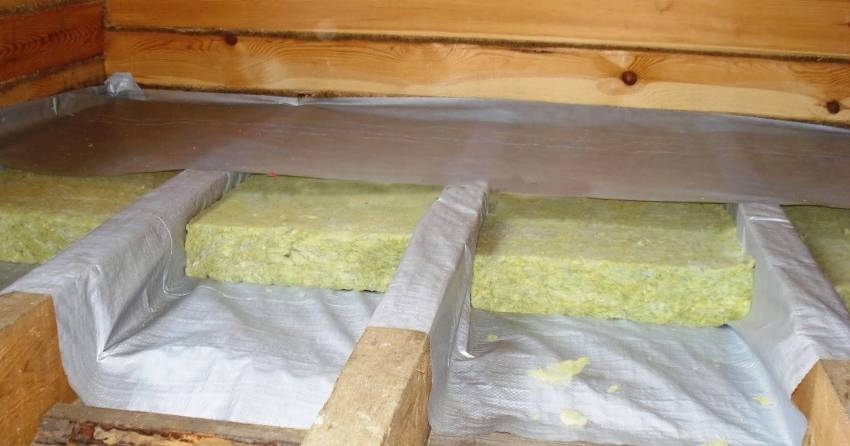

Монтаж утеплителя между несущими балками перекрытия

утеплитель укладывается в образованные ниши с плотным прижатием к брусам;

Укладка гидроизоляционной пленки

сверху уложенного теплоизоляционного слоя и перекрытия укладывается гидроизоляция;

Монтаж деревянного настила

поверх собранного пирога утепления укладываются доски в качестве защитного настила (пола).

Предлагаем посмотреть видео, как правильно провести утепление пола чердачного помещения со стороны чердака.

Утепление деревянных балок по потолку

Необходимо отметить, что потолок, собранный по балкам перекрытия, должен быть более презентабельным, чем нижняя часть подвала. Поэтому его собирают из обрезных или шпунтованных досок толщиною 25 мм или из фанеры толщиною 10 мм.

Крепление элементов обшивки производится практически без зазоров (1-2 мм в качестве компенсации от температурного и влажностного расширения) оцинкованными саморезами по дереву. Теплоизоляционный материал укладывается со стороны этажа выше.

Какую теплоизоляцию можно использовать для чердака?

В настоящее время на рынке представлено множество различных строительных материалов, поэтому любой человек может найти наиболее подходящие в плане цены и качества

В действительности существует немало параметров, на которые необходимо обратить внимание, перед тем как купить утеплитель. При выборе материала следует учесть следующие важнейшие характеристики:

  • малый вес;
  • низкая теплопроводность;
  • способность отталкивать воду;
  • огнестойкость;
  • токсическая безопасность;
  • стойкость к грибку и бактериям;
  • неприятие мелких грызунов;
  • умеренная плотность;
  • морозостойкость;
  • устойчивость к перегреву;
  • достаточная воздухо- и паропроницаемость.

Когда встает вопрос, как утеплить чердачное перекрытие по деревянным балкам, выбор материалов остается за конечным потребителем, но эффективность теплосбережения может колебаться от 15 до 35%. В настоящее время наиболее активно используются:

  • керамзит;
  • опилки;
  • минеральная вата;
  • пенополистирол и пенопласт;
  • полиуретановая пена.

Утепление перекрытия в чердачных помещениях наиболее часто проводится плитой или рулонным вариантом минеральной ваты. Как правило, этот материал выбирает тот потребитель, который хочет самостоятельно провести все работы и ищет оптимальное соотношение цены и качества

При таком утеплении можно добиться хорошего результата, но при этом очень важно сформировать изоляционный пирог правильно, чтобы не допустить его промокания и создания оптимальных условий для размножения грибка

Заслуженное место в тройке лидеров среди теплоизоляционных материалов делят пенополистирол и пенопласт. Если нет значительного опыта в плане проведения подобных работ, утепляем перекрытие именно ими. Эти материалы крайне легки в плане монтажа. Они не подвержены влиянию влаги и при этом обладают прекрасными теплоизоляционными качествами. Подобные утеплители позволяют добиться хорошего эффекта с минимальными затратами. Однако пенопласт является горючим материалом, поэтому его желательно дополнительно защитить от термического воздействия. Его более современный аналог экструдированный пенополистирол не имеет подобного изъяна, поэтому утепленное им чердачное помещение считается более безопасным в этом плане. При нахождении в перекрытии исключается вредное влияние данного материала на людей, так как чердаки отличаются хорошей вентиляцией, поэтому все вредные испарения будут выводиться наружу.

В случае если при обустройстве дома планируется использовать исключительно натуральные материалы, необходимо обратить внимание на керамзит и опилки, которые не способствуют потере тепла. Выбранный вариант будет довольно экономичным, но при низкой теплопередаче эти утеплители все же имеют определенные недостатки, в том числе выраженные невысокой пожароустойчивостью и способностью напитывать влагу. Этого при желании можно избежать

Этого при желании можно избежать

Очень важно соблюсти все тонкости обустройства пирога, включающего именно эти утеплители, в чердачном перекрытии. Это снизит негативное влияние различных факторов на используемые материалы. Нередко утепление перекрытий по деревянным балкам проводится путем напыления пенополиуретана

Если выбираем этот материал, необходимо учитывать, что для проведения его монтажа, скорее всего, придется прибегнуть к помощи профессионалов. Данный утеплитель стал популярным благодаря тому, что его легко можно нанеси даже на сложные участки между деревянными балками. При этом после застывания формируются монолитные пласты. Данный материал считается полностью безопасным, поэтому его можно использовать, чтобы сформировать пирог теплого пола, а также для обработки межэтажных перекрытий и чердака. Несмотря на относительную дороговизну и некоторые сложности монтажа, при правильном использовании этот материал может прослужить более 50 лет, отлично выполняя свою функцию

Нередко утепление перекрытий по деревянным балкам проводится путем напыления пенополиуретана. Если выбираем этот материал, необходимо учитывать, что для проведения его монтажа, скорее всего, придется прибегнуть к помощи профессионалов. Данный утеплитель стал популярным благодаря тому, что его легко можно нанеси даже на сложные участки между деревянными балками. При этом после застывания формируются монолитные пласты. Данный материал считается полностью безопасным, поэтому его можно использовать, чтобы сформировать пирог теплого пола, а также для обработки межэтажных перекрытий и чердака. Несмотря на относительную дороговизну и некоторые сложности монтажа, при правильном использовании этот материал может прослужить более 50 лет, отлично выполняя свою функцию.

Утепление чердачного перекрытия

Утепление чердачного перекрытия с учётом деревянных балок этап важный, и с точки зрения выбора материала и с точки зрения монтажа. Правильный выбор материала для теплоизоляции должен учитывать следующие факторы:

  • стоимость;
  • доступность;
  • легкость монтажа;
  • климатические условия;
  • экологичность;
  • противопожарная безопасность.

Не стоит забывать о весе утеплителя, чтобы не создавать лишнего напряжения для всей конструкции строения.

На современном рынке строительных материалов множество предложений. Вот некоторые виды утеплителя наиболее востребованные:

  1. Керамзит, сыпучий материал, небольшого веса, с высокими характеристиками теплосбережения, невысокой стоимостью;
  2. Вермикулит, природный сыпучий утеплитель с аналогичными показателями;
  3. Перлит, сыпучий утеплитель природного происхождения, имеющий примерно такие же показатели теплопроводности;
  4. Минеральная вата, выпускается в рулонах и плитах, утеплитель с низкой теплопроводностью, высокими экологическими показателями. Подробнее читайте в статье технология утепления чердака минватой;
  5. Стекловата, аналог минеральной ваты, имеющий искусственное происхождение, обладает большей химической стойкостью по сравнению с минватой;
  6. Пенополистирол, выпускается в виде плит, боится грызунов, имеет довольно низкие теплоизоляционные свойства и низкую стоимость;
  7. Экструдированный пенополистирол, не горюч, имеет более высокую способность теплосбережения, чем пенополистирол обычный;
  8. Пенополиуретан, в плитах выпускается, имеет отличную теплостойкость, при напылении создает сплошную защитную плёнку для тепло и гидроизоляции.
  9. Торфяные плиты, изготовленные из мха, имеющие природное происхождение бывают влагостойкими, имеют малый вес и отличную теплозащиту;
  10. Камышит, самый практичный и дешёвый материал, с отличными характеристиками, который можно изготовить своими руками.

Если толщина утеплителя выше балок, нужно сделать дополнительную укладку реек, чтобы появился воздушный зазор. Насыпные утеплители распределяются между балками равномерно, плиты укладываются встык, без зазоров.

Объявление

Согласно ей монтируют остальные лаги.

При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.

Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.

Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.

При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.

Укладка утеплителя

Исходя из того, что необходимо произвести утепление межэтажного перекрытия, обустроенного по деревянным балкам, работы будут производиться в следующем порядке:

Сперва необходимо подшить черновой потолок или на прикрепленные черепные бруски уложить слой досок, которые послужат опорой для утеплителя.

На собранное основание необходимо уложить слой пароизоляционной пленки. Она защитит утепляющий слой от проникновения влаги. Если в качестве теплоизолятора используется пенопласт или пенополистирол, пленка не обязательна.

Следующим укладывается утепляющий материал. Необходимо осуществить укладку таким образом, чтобы все полости между несущими балками были заполнены без зазоров. При укладке минеральной ваты не допускается ее сминание и утрамбовка, так как это приведет к ухудшению теплоизоляционных характеристик.

Поверх утеплителя укладывают еще один слой пароизоляции или гидроизоляционного материала, защищающего теплоизолятор от попадания влаги сверху.

Последней операцией станет обустройство пола второго этажа или чернового пола на чердаке.

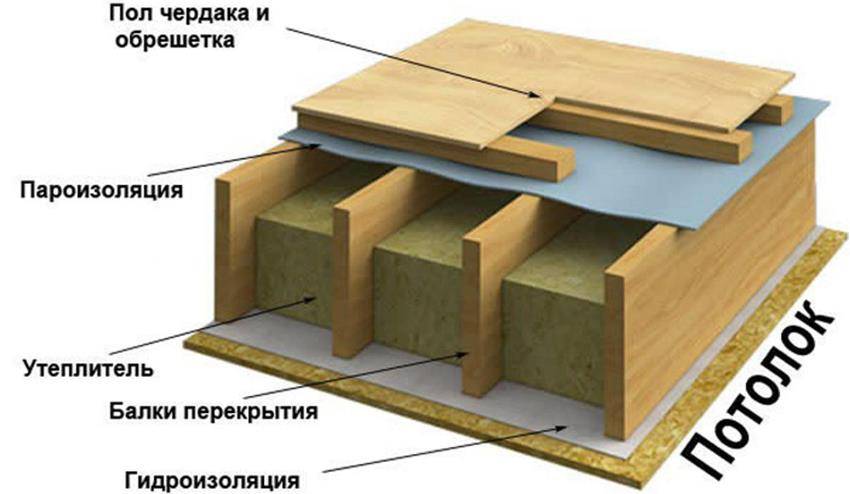

На схеме ниже показано, как выглядит стандартное перекрытие в разрезе. Это поможет получить более полное представление о том, как и в какой последовательности осуществляется монтаж всех составляющих перекрытия при утеплении.

Получившаяся в результате конструкция будет хорошо сохранять тепло и прослужит долго, если все сделано аккуратно и утеплитель для межэтажного перекрытия по деревянным балкам был правильно подобран.

Из чего состоит изготовление межэтажного перекрытия

Монтаж деревянных межэтажных перекрытий осуществляется в несколько этапов. Их количество и особенности проведения работ зависит от конкретного типа конструкции. В общем виде план состоит из следующих этапов:

Монтаж балок

Существует несколько вариантов монтажа балок. Если стены выстроены из кирпича, ПГС или иного минерального материала, то делают углубления на 2/3 ее ширины и укладывают в нее балки. Минимальная глубина для досок должна быть 100 мм, для перекрытия из бруса – 150 мм. Также укладывают балки непосредственно при возведении стен в формируемые пазы.

Можно также крепить балки или доски к стенам при помощи специального опорного крепежа. Он представляет собой специальным образом изогнутый перфорированный профиль с полкой для укладки элемента перекрытия в доме, построенного из бруса.

О монтаже балок перекрытия в видео:

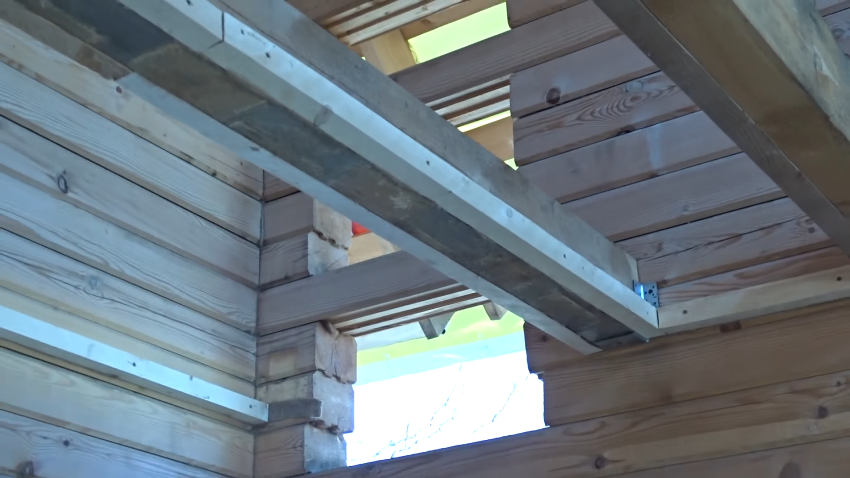

Устройство черепного бруска

Одним из этапов обустройства деревянных перекрытий в частном доме является монтаж черепных брусков. Это тонкие рейки или бруски малого сечения, которые крепятся к нижней части бруса перекрытия. Они выполняют роль опорного элемента для чернового потолка.

Черепные бруски для чернового потолка по бокам перекрытий

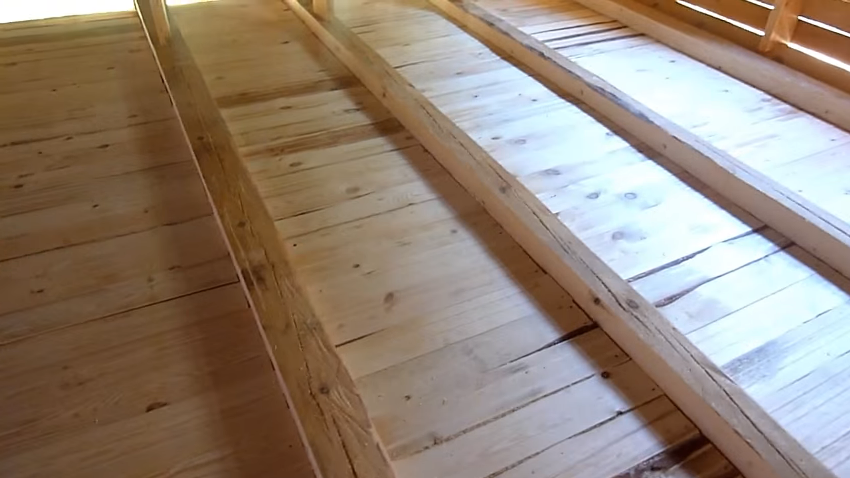

Создание чернового потолка

Черновой потолок нужен для того, чтобы в процессе строительства исключить вероятность просыпания строительного мусора на первый этаж. Также на него удобно укладывать утеплитель сверху, а не подсовывать снизу. Изготовить черновой потолок можно из фанеры или щитового материала.

Черновой потолок можно сделать из доски

Пароизоляция и теплоизоляция

Следующим этапом является обустройство пароизоляции и теплоизоляции. Изоляция от пара выполняется снизу, чтобы исключить вероятность его проникновения в деревянные перекрытия, что может привести к их порче. Для этого применяется специальная пароизоляционная пленка. В качестве теплоизолятора лучше выбрать волокнистый материал на основе базальтовой ваты.

Паро- и теплоизоляция – важные составляющие

Гидроизоляция

Гидроизоляция обустраивается сверху и необходима для предотвращения проникновения влаги со второго уровня при размещении там санузла. В таком случае нужно также предусматривать ее отведение в сторону, чтобы не повредить другие элементы конструкции.

Примерно такой «пирог» межэтажного перекрытия должен получиться после всех манипуляций

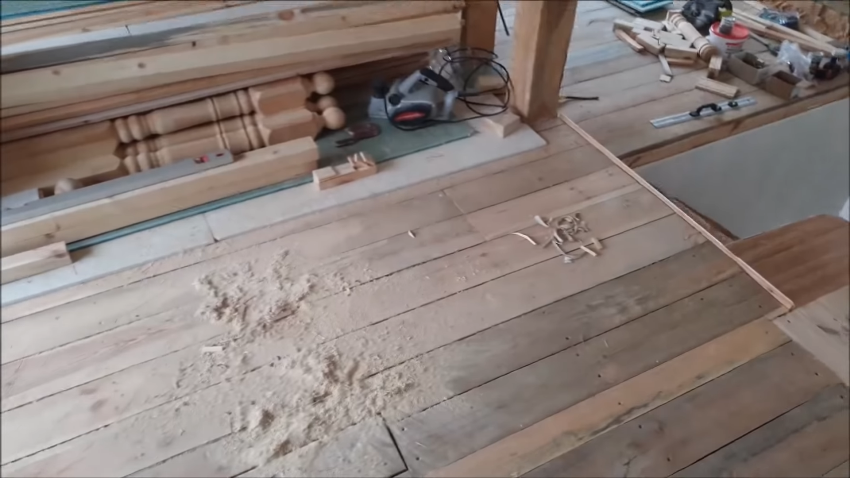

Черновой пол этажа выше

Сразу при строительстве перекрытий неудобно обустраивать финишный слой напольного покрытия. Для этого первым монтируется черновой пол. В качестве него удобно использовать фанеру, ДСП или ОСБ-плиты.

Черновой пол второго этажа из досок

Финишная отделка пола и потолка

Окончательная отделка пола выполняется после обустройства перегородок. Финишный материал наверняка придется выравнивать по уровню, подкладывая к доскам или листам ДСП тонкие подложки.

Как проходит обустройство пола второго этажа, смотрите в видео:

Варианты укладки утеплителя

В зависимости от того, какое перекрытие будет утепляться, и какие возможности есть для проведения теплоизоляционных работ, процесс проводится сверху деревянных балок или снизу. Например, перекрытие первого этажа дома, в котором отсутствует подвальное помещение, утепляется только сверху. Если подвал есть, то можно часть работ провести снизу. Рассмотрим оба варианта.

Утепление снизу

Самый простой способ сделать места для укладки утеплителя – это набить снизу по балкам доски или любой другой плитный или листовой материал: фанеру, ДСП, ОСП, профнастил и прочее. Необязательно новые, подойдут обрезки и отходы б/у.

Если в качестве слоя теплоизоляции используется минеральная вата или пенопласт, то перед тем как набивать нижнюю основу из досок, рекомендуется уложить и закрепить гидроизоляционную пленку толщиною 0,2 мм. Ее укладывают полосами поперек деревянных балок с перехлестом краев в 10-20 см. Оптимально – склеить между собой концы полос скотчем или любой липкой лентой. Основная задача гидроизоляции – не пропустить в слой утепления влажных паров воздуха, которые негативно скажутся на характеристиках той же минеральной ваты или пенопласта.

Далее работы переносятся в комнату. Утеплитель подрезается под размеры пространства между балками

Здесь важно учитывать один момент – теплоизоляционный материал должен заполнять собой все пространство, как по ширине, так и по высоте. Поэтому подрезка по ширине ведется с небольшим припуском, чтобы материал лег, потно прижимаясь к брусам. Что касается высоты, то утеплитель можно укладывать в два или три слоя

Что касается высоты, то утеплитель можно укладывать в два или три слоя.

Следующий этап – установка гидроизоляции. Используется все та же пленка, которая также укладывается поперек деревянных балок и крепится к ним степлером и скобами или маленькими гвоздиками. Обязательно скрепление краев уложенных полос гидроизоляции строительным скотчем.

Последнее – монтаж настила из досок или листовых, плитных материалов.

Утепление сверху

Отличается этот вариант от предыдущего двумя позициями.

  1. Для создания ниши, куда будет закладываться теплоизоляционный материал, необходимо сделать конструкцию, состоящую из черепных брусков, поверх которых укладывают доски, фанеру или любой другой плоский материал.

Черепной брусок, прикрепленный к нижнему краю балки перекрытия

  1. Нижний слой гидроизоляции укладывается поверх собранной конструкции ниши с крепления к боковым поверхностям деревянных балок.

Этот вариант утепления перекрытий дома чуть сложнее первого, но у него есть и свои плюсы. Один из них – меньший расход теплоизоляционного материала, потому что толщина слоя уменьшается на толщину черепного бруска (50 мм).

Обратите внимание на фото ниже. Здесь показано, как можно сформировать нишу из досок, уложенных по черепным брускам. Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями

Нарезанные под требуемый размер доски укладываются поперек балок и крепятся к брускам саморезами или гвоздями.

Сборка чернового пола по черепным брускам

Касаемо укладки гидроизоляции. Чтобы было понятно, что собой будет представлять этот слой, уложенный на пол по балкам перекрытия, посмотрите на фото ниже. На нем четко видно, как надо укладывать пленку, чтобы создать все условия для монтажа минеральной ваты или другого плитного материала. Пленка должна формировать нишу для закладки, поэтому ее укладывают с провисом.

Гидроизоляционная мембрана, уложенная поверх балок перекрытия

Все остальные операции проводятся по технологии первой схемы. А именно:

Монтаж утеплителя между несущими балками перекрытия

утеплитель укладывается в образованные ниши с плотным прижатием к брусам;

Укладка гидроизоляционной пленки

сверху уложенного теплоизоляционного слоя и перекрытия укладывается гидроизоляция;

Монтаж деревянного настила

поверх собранного пирога утепления укладываются доски в качестве защитного настила (пола).

Предлагаем посмотреть видео, как правильно провести утепление пола чердачного помещения со стороны чердака.

Утепление деревянных балок по потолку

Необходимо отметить, что потолок, собранный по балкам перекрытия, должен быть более презентабельным, чем нижняя часть подвала. Поэтому его собирают из обрезных или шпунтованных досок толщиною 25 мм или из фанеры толщиною 10 мм.

Крепление элементов обшивки производится практически без зазоров (1-2 мм в качестве компенсации от температурного и влажностного расширения) оцинкованными саморезами по дереву. Теплоизоляционный материал укладывается со стороны этажа выше.

Варианты утепления

В частной застройке межэтажные конструкции выполняются из железобетонных плит или деревянных балок. Причем ввиду простоты монтажа и дешевизны второй вариант гораздо популярнее. Однако в том и другом случае для обеспечения достойного уровня теплоизоляции требуется дополнительное межэтажное утепление.

Основная цель проведения работ зависит от места расположения плиты перекрытия:

пол первого этажа – разделяет жилое помещение и неотапливаемый погреб

Решая, какой утеплитель выбрать, важно помнить, что он должен выполнять функцию герметика, препятствовать проникновению снизу сырости и холода;

между жилыми этажами – главная роль заключается в снижении уровня шумов;

между чердаком (неотапливаемой мансардой) и жилой комнатой – должен не допустить потери лучистой энергии.. Специалисты рекомендуют проводить утепление перекрытий со стороны пола или потолка

Первый вариант проще и допускает укладку практически любого теплоизоляционного варианта. В случае работ в жилом помещении, второй – проще производить на стадии строительства или ремонта. Кроме того, укрепление утеплителя на потолке не всегда удобно. При этом могут использоваться только плиты или напыляемые составы

Специалисты рекомендуют проводить утепление перекрытий со стороны пола или потолка. Первый вариант проще и допускает укладку практически любого теплоизоляционного варианта. В случае работ в жилом помещении, второй – проще производить на стадии строительства или ремонта. Кроме того, укрепление утеплителя на потолке не всегда удобно. При этом могут использоваться только плиты или напыляемые составы.

Чаще всего как утеплитель для перекрытия используют плитный, насыпной или напыляемый (жидкий) материал. Ведущие производители также предлагают современное решение – изолирующий наливной пол.

  • минеральную (базальтовую) вату – не горюча, просто укладывается, недорого стоит. Она способна приглушать практически все шумы. Но минвата чувствительна к воздействию влаги (при намокании теряет свои теплотехнические показатели). Также при резке и укладке может выделяться пыль, которая вызывает зуд и раздражение слизистых, поэтому работать следует в респираторе и спецодежде;
  • пенопласт или пенополистирол – обладает хорошими характеристиками при невысокой цене. Он устойчив к воздействию влаги, микроорганизмов (грибков, плесени), многих химических веществ. Пенопласт просто режется подручным инструментом. Его недостатком является хрупкость, низкая механическая прочность;
  • ЭППС – усовершенствованная версия пенопласта, характеризуется большей плотностью и прочностью. Также у него выше показатель теплоизоляции при аналогичной толщине. К минусам относят не самые лучшие звукоизолирующие характеристики.

Межэтажные перекрытия

В процессе возведения современного деревянного дома особое внимание уделяют изготовлению перекрытий. Они служат для разграничения пространства между этажами, повышают устойчивость здания, принимают на себя часть ветровых нагрузок, обеспечивают сохранение тепла в помещениях. Особенно популярны межэтажные перекрытия по деревянным балкам

Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки

Особенно популярны межэтажные перекрытия по деревянным балкам. Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки.

Требования предъявляемые к деревянным перекрытиям

Согласно строительным нормам и правилам, балочные конструкции должны иметь определенный набор характеристик.

Основные из необходимых параметров:

  • прочность, соответствующая предполагаемым нагрузкам;
  • жесткость;
  • стойкость к огню;
  • шумоизоляционные свойства;
  • относительная дешевизна – для предотвращения перерасхода материала его рассчитывают с помощью таблиц или специальных программ-калькуляторов.

Чтобы перекрытия по деревянным балкам были долговечными и надежными, выдерживают следующие условия:

  • выбирают заготовки из сухой древесины хвойных пород;
  • используют круглые бревна, так как брус со временем начинает прогибаться (его изготавливают из сердцевины ствола, имеющей меньшую твердость, чем наружные слои);
  • проводят антисептическую и огнезащитную обработку элементов;
  • при сборке конструкции над ванной комнатой обязательно выполняют гидроизоляцию;
  • для улучшения звукопоглощения в местах стыков тщательно заделывают все зазоры.

Особенности выбора деревянных балок для перекрытий

Одним из важных критериев механической прочности и жесткости балок является соотношение их линейных размеров. Если известна необходимая длина перекрытий и предполагаемая нагрузка, нетрудно определить площадь сечения балки и шаг укладки, тесно связанные между собой. Наилучшую прочность на изгиб обеспечивает прямоугольник, высота и ширина которого соотносятся как 7:5.

Желательно, чтобы длина балок была не более 6 м, иначе потребуется промежуточная опора. Шаг укладки перекрытия колеблется от 30 до 120 см – он чаще всего зависит от ширины плитного утеплителя или подшивочных листов. Линейные размеры балок выбирают по таблицам, приведенным ниже (за исходные условия принята нагрузка 400 кг/м2).

Минимальный диаметр балки из бревна, мм

Длина пролета, м23456
Шаг, см60110140170200230
100130170210240270

Прямоугольное сечение балки, мм х мм

Длина пролета, м23456
Шаг, см6075 х 10075 х 200100 х 200150 х 200150 х 225
10075 х 150100 х 175125 х 200150 х 225175 х 250

Монтаж перекрытий из деревянных балок: пошаговая инструкция

1. Бревна распиливают на 4 части, толщина каждой — не менее 80 мм.

балки так, чтобы их концы опирались на несущие стены, а расстояние от крайнего элемента до ближайшей параллельной ему стены составляло не менее 5 см.

3. Укладку начинают от краев к центру, для соблюдения горизонтальности крайних балок используют ватерпасы

Важное требование – параллельность элементов и равные интервалы между ними

3. Чтобы сделать межэтажные перекрытия в деревянном доме, балки плотно врубают между соседними венцами – в них предварительно делают пазы соответствующего размера. Балки проходят сквозь стену, а с наружной стороны их закрепляют в венце верхнего яруса. В местах опоры перекрытий на внутренние стены кладут слой гидроизоляции.

4. Изготавливают дощатый подшив (настил) – потолок первого этажа. Его обрабатывают огнезащитным составом, сверху укладывают слой легкого рулонного утеплителя.

5. Укладывают влагозащитный слой из полиэтиленовой пленки.

6. Поверх балок настилают накат – пол второго этажа, состоящий из чернового и чистового слоев. Сверху обычно набивают фанеру или монтируют вагонку.

Если дом отделывается в деревенском стиле, потолок можно не подшивать. В этом случае межэтажные перекрытия с открытыми балками играют декоративную роль, однако утрачивают звукоизоляционные качества.

Было полезно? Поделись с остальными: Есть вопросы? Звоните или пишите, с радостью проконсультируем:

+375 (29) 694 05 90

+375 (29) 554 04 04

Утепление плит перекрытия между этажами

Перекрытие из монолитной железобетонной плиты утепляется
всегда.

Технология утепления плиты перекрытия по полу

плита выравнивается. Для этого используется
цементно-песчаный раствор. Если в плите есть глубокие трещины, из них нужно
сделать воронки или V-образные канавки. Так раствор полнее заполнит пустоты. Затем
нанести смесь и разровнять. По полу это делать проще.

укладывается пленка пароизоляции. Лицевая часть пленки
направлена в более теплую комнату. Стелить пленку нужно внахлест. Если
температура комнат одинаковая, пленку можно не применять.

укладывается теплоизоляционный материал. Вот здесь и кроется
подвох. Утеплитель должен быть выбран такой, который сможет выдержать точечные
и постоянные нагрузки и при этом сохранить свою первоначальную геометрию.
Поэтому, в таком случае можно выполнить утепление перекрытия керамзитом,
опилками, пенополистиролом или базальтовой ватой высокой плотности. Как
вариант, можно установить деревянные лаги, и уложить утеплитель между ними. На
лаги же, набивается черновой пол.

Утепление плит перекрытия между этажами

Совет: Возле печных труб и других нагревающихся элементов
должен быть использован огнеупорный утеплитель.

поверх утеплителя расстелить пленку гидроизоляции. Также
внахлест.

уложить черновой пол. В качестве такового подойдет бетонная
стяжка или настил фанеры.

настил чистового напольного покрытия.

Технология утепления плиты перекрытия по потолку

Последовательность работ:

  1. выравнивание плиты;
  2. паробарьер;
  3. утеплитель – пенопласт или пенополистирол. В данном случае
    нет ограничений по жесткости материала, но мягкий или сыпучий для утепления
    потолка по плите просто не пригоден;
  4. сетка (армирующая, полимерная или стеклотканевая) +
    шпатлевка;
  5. гипсокартон или деревянная вагонка.

Стоит отметить, что из-за сложности работы такой способ утепления
применяется очень редко.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
