Утепление пола по грунту

Рекомендации по бетонированию

Чистовой слой бетонной стяжки

Для заливки стяжки готовится опалубка. Чтобы плавающая стяжка располагалась на определенном расстоянии от стен, ее обязательно выравнивают строительным уровнем. Для удобства удаления опалубки дерево можно предварительно обработать маслом.

Во избежание появления мостиков холода заливку раствора производят в один этап, чтобы получилась монолитная стяжка без швов. Работать следует максимально быстро, чтобы бетон не успел схватиться.

Его пропорции при замешивании напрямую зависят от марки цемента (см. таблицу). Для того, чтобы цемент и песок распределились в растворе равномерно, следует вначале тщательно смешать сухие компоненты, а лишь затем добавлять жидкость.

Таблица соотношения цемента, песка и щебня

Замес раствора в больших количествах без использования бетономешалки в этом случае просто нереален. При ее отсутствии лучше приобрести уже готовый раствор, замешанный механизированным способом, у проверенного производителя. Для заливки подбетонки желательно использования цемента марки не ниже М200-300, не дающего трещин при застывании.

Работы начинают с дальнего угла. Для удаления пустот используют вибратор. Разравнивают бетон с помощью специального строительного инструмента в виде длинной металлической рейки – правила. После заполнения всех участков между маяками их аккуратно вынимают и заливают бетон в образовавшиеся отверстия. Для того, чтобы раствор просыхал равномерно, поверхность закрывают пленкой и оставляют для просушивания. В первую неделю бетон следует периодически смачивать водой. Окончательно набирает прочность он не менее месяца. Все работы, начатые раньше этого времени, могут привести к ослаблению прочности бетона.

Добиться идеального ровного пола можно, используя самовыравнивающую смесь. Ее заливают поверх чернового бетонного слоя только после полного высыхания.

Лучшие подложки под ламинат: на все виды покрытий. Обзор и рейтинг лучшей продукции на рынке (Фото & Видео) +Отзывы

Толщина утепления пола первого этажа в доме. Способ . Утепление пола в деревянном доме

Утепление пола первого этажа в деревянном доме, отчасти напоминает вариант с использованием деревянной обрешетки. В деревянных домах все межэтажные перекрытия, в том числе и на первом этаже, делаются двухслойными.

Конструкция базируется на массивных деревянных лагах. Снизу она подшивается слоем чернового пола, а сверху, естественно, идет чистовое покрытие. Как вы видимо уже догадались, посредине у нас будет утеплитель.

Гидроизоляция битумной мастикой.

  • Когда нижнее черновое покрытие подшито и вся древесина пропитана защитными составами, можно приступать к монтажу гидроизоляционного слоя. В отличие от квартирного варианта, гидроизоляция чернового пола в деревянном доме делается более основательно. Причем она укладывается не только на черновой пол, но и оборачивается поверх лаг, цельным монолитным слоем;
  • Если вы выбрали технический полиэтилен, то он застилается в 2 слоя и крепится степлером. Рубероид или современную рулонную гидроизоляцию можно монтировать в 1 слой, но они садятся на битумную мастику, которая в свою очередь также является хорошим гидроизолятором;

Схема утепления деревянного пола.

В деревянном доме и так хватает чему гореть, поэтому в большинстве случаев предпочтение отдается не горючим материалом. Самыми популярными сейчас считаются плотные плиты базальтовой ваты. Глубина деревянных лаг, даже в легких дачных домиках берется не менее 150 мм. Соответственно базальтовая вата закладывается либо одним слоем в 150 мм, либо двумя слоями по 75 мм, обязательно со сдвигом между слоями;

Укладка ваты между лагами.

Вторым не менее популярным материалом заслужено считается керамзит. Это народный, бюджетный вариант. По правилам керамзит должен засыпаться на пару сантиметров ниже чистового пола, то есть верхнего среза лаг. Но я всегда рекомендую со старта засыпать любой сыпучий утеплитель вровень с лагами. В любом случае, со временем он даст усадку и вы получите тот самый вентиляционный зазор;

Керамзит выпускается в трех наиболее популярных фракциях. Песок имеет диаметр до 5 мм, диаметр гравия не превышает 2 см, все, что выходит за эти рамки, называют щебнем. Так вот чтобы слой утеплителя был более плотным и монолитным, перед засыпкой нужно смешать керамзитный гравий или щебень с керамзитным песком в пропорции 1:1.

Сыпучий утеплитель между лагами.

  • Как я уже указывал в таблице, минеральная вата и керамзит являются гигроскопичными материалами. Поэтому сверху такой утеплитель в деревянных домах нужно будет накрывать слоем пароизоляции или простого полиэтилена. Особенно это актуально для дачных домиков с сезонным проживанием. Иначе в периодически отапливаемом помещении утеплитель быстро напитается влагой и утратит свои свойства;
  • Последним этапом обустройства утепления, у нас как обычно идет монтаж чистового покрытия. В капитальных деревянных домах зачастую используется шпунтованная половая доска. В легких дачных домиках монтируется фанера или OSB, а сверху настилается то, что есть.

Керамзит между лагами.

Укладка теплого пола на Пеноплекс

Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).

Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм

Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм

В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.


Можно применять Пеноплекс под теплый водяной пол без проблем

Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:

  • Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
  • Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
  • Специальные гарпунные скобы.
  • Специальные шины, но они дорогие.
  • Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.

После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.

Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяные теплые полы по грунту – часть 1

Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный

№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона,  в подушке рекомендуется сделать слой из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной 20 см. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Фильтрационный слой необходимо вентилировать.

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя  и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

Сухая стяжка

Технология изготовления сухой стяжки проще. Этот метод даёт возможность получить результат быстрее, чем при заливке мокрых смесей. В качестве подложки под чистовой уровень используют керамзит.

Засыпка из керамзита Источник

Устройство пола по грунту начинается с засыпки песчаной подушки и заливки черновой стяжки. После того, как бетонный слой застынет и приобретёт необходимую прочность, приступают к следующим этапам работ:

  1. Гидроизоляционную плёнку укладывают стандартным методом. Полосы материи укладывают рядами внахлёст. Одно полотно заходит на другое на 10-13 см. Боковые срезы плёнки закрывают клеящим строительным скотчем. Края полотен по всему периметру поднимают на стену. Высота подъёма соответствует толщине сухой стяжки.
  2. Чтобы создать ровную горизонтальную плоскость пола, используют штукатурные профили. Маяки устанавливают по периметру помещения. Их высоту определяют с помощью строительного уровня.
  3. Создают подушку из керамзита. Сыпучий материал утрамбовывают, выравнивают по маякам.
  4. Слой керамзита накрывают доступным строительным материалом (шпунтованным гипсокартоном, фанерой).
  5. Плиты накрывают чистовым отделочным материалом.

Толщина стяжки

Определить минимальный слой стяжки пола по пеноплексу удастся только с учетом теплотехнических расчетов. Напрямую от этого показателя зависят теплопотери, поэтому дополнительно приходится учитывать климатическую зону.

Минимальная толщина бетонной стяжки зависит еще от условий эксплуатации. С теплым полом ее всегда делают достаточно толстой, чтобы уменьшить расходы на отопление и потери тепла.

Несмотря на это, даже в случае работы бригады минимальная толщина стяжки по пеноплексу определяется не по расчетам, а лишь условиям эксплуатации.

Минимальная

Минимальная толщина бетонной стяжки позволяет сэкономить, но она остается эффективной только при соблюдении требуемых производителем показателей.

Так, для бетонного пола отапливаемого помещения минимальный слой стяжки пола должен составлять хотя бы 20 мм. Этот показатель покрывает базовые потребности, но не обеспечивает звукоизоляцию.

Если материал выкладывается в неотапливаемом помещении, то минимальная толщина стяжки пола должна превышать 100 мм. Здесь многое зависит от региона, климатических условий и того, кто именно проживает в доме. Если там находятся маленькие дети, то лучше в несколько раз увеличить толщину.

Максимальная

Когда вопрос экономии не стоит, люди предпочитают выбирать максимальные значения. Так сокращаются траты на электроэнергию, поскольку тепло лучше удерживается. Для бетонного пола в отапливаемом месте подходит показатель в 40–50 мм.

Если дом не отапливается, то пеноплекс выстилают толщиной в 150 мм. При этом в домах, где планируется делать теплый пол, к показателю прибавляют 20–30 мм.

Слой пола из тощего бетона

Схема утепления полов на грунте.

Данный бетонный слой пола имеет не какую-то конструктивную необходимость, а чисто технологическую. Он предназначен для нанесения гидроизоляционного слоя, который может быть в виде наносимой специальной смеси или битумной мастики, особой наклеивающейся пленки, многослойного полотна стеклоткани, пеноплекс и т.д. Итак, создание такого бетонного покрытия необязательно требует каких-то чрезмерных усилий, можно, конечно, сделать его солидной толщины, с использованием качественного бетона со щебнем в 40-50 мм, но если вы уже провели трамбовку грунта с использованием щебня, то можно обойтись цементно-песчаной стяжкой с цементом М50 или М75. Бетонный пол выполняет еще одну задачу — выравнивание уровня пола перед его утеплением. Особенно большое требование к полу должно быть в случае подготовки основания для будущего утеплителя, и если вы намерены делать теплые полы. В целом бетонный слой не должен иметь неровности свыше 3 мм, иначе вы рискуете обесценить работу будущего утеплителя.

Если у вас есть возможность приобрести так называемые профилированные мембраны, то воспользуйтесь ею. Такие мембраны вполне способны заменить собой проведенную выше работу по подготовке бетонного основания пола по грунту, но при этом еще и обойдутся вам в гораздо меньшую сумму. Кроме того, бетонный пол потребует от вас много больших затрат времени чем профильные мембраны.

Полы по грунту устройство основания для бетонного пола по грунту

В принципе, полы по грунту это распространенная технология для подвалов, цокольных помещений, хозяйственных построек (сараев, гаражей). Существенным отличием может быть только устройство «теплого» пола в стяжке, а обустройство надежного основания, гидроизоляцию и пассивное утепление проводят в любом случае. Полы по грунту

Какими бы не были надежными гидроизоляция фундамента и дренажные мероприятия, но грунт имеет собственную влажность, а вода может подниматься вверх по естественным капиллярам. Поэтому необходима защита пола и от этих факторов.

В разрезе устройство полы по грунту представляет многослойный пирог.

Основанием для всей конструкции должна быть ровная и плотная площадка без остатков растительности, корневой системы и строительного мусора. «Точкой отсчета» для определения объема земляных работ берут уровень порога.

От него вычитают толщину чистового покрытия и толщину всех слоев бетонного пола по грунту (он для жилых помещений лишь основание).

После того, как площадка расчищена и выровнена, ее основание необходимо уплотнить. Самый простой «трамбовщик» — обрезок бревна с поперечной рукоятью, более современный способ — вибрационная машина.

Полы по грунту: для улучшения изоляционных свойств

следующий слой можно сделать из глины. Для колодцев рекомендуют толщину глиняного замка не меньше 20 см, для искусственных водоемов 8-12 см, такие же параметры выбирают для глинобитных полов, ну а здесь можно ограничиться и более скромной величиной в 5-6 см.

Следующим идет слой песка. Многие по инерции советуют выбирать речной или мытый сеяный песок, но это избыточно — для подушки подходит обычный карьерный (это не изготовление бетона и примеси глины не оказывают влияние на прочностные характеристики). Этот слой поливают водой и уплотняют.

Затем засыпают слой щебня средней или мелкой фракции. Он прерывает капиллярный подъем воды из грунта. Его также трамбуют.

Толщина каждого слоя обычно выбирается из расчета от 5 до 10 см, с суммарным размером до 20 см.

Возможен вариант использования керамзита (он хороший насыпной теплоизоляционный материал), но это только в том случае, если исключена вероятность попадания воды — под ее воздействием он набухает. Для сухих грунтов можно ограничиться только подушкой из песка, а вот для пола в подвале допустимо применение подушки из двух слоев щебня — вначале крупной фракции, а затем мелкой.

Сверху щебня стелют плотную полиэтиленовую пленку с заходом на стены.

Она служит не для гидроизоляции, а как необходимое условие правильной гидратации первого слоя бетона.

Первым заливают тощий бетон, который не выполняет несущих функций, а служит основанием для гидроизоляции и укладки теплоизоляционных материалов. Строители его называют «подбетонка» или «укатываемый» (он легко укладывается). Процентное содержание цемента в нем обычно меньше почти в 2 раза за счет увеличения доли наполнителя — например, вместо соотношения 1:3:3 (цемент, песок, щебень) используют пропорции 1:3:6.

Так как этот слой не принимают в расчет при обеспечении общей прочности бетонного пола для частного дома, то его армирование необязательно.

Достаточно слоя 6-8 см.

Важно! При изготовлении бетона следует использовать уже речной или мытый песок. После заливки бетон надо утрамбовать и выравнять по уровню

Ювелирной точности, как для стяжки, не надо, но выравнивание по маякам необходимо для качественной укладки плитного утеплителя. Полы по грунту

После заливки бетон надо утрамбовать и выравнять по уровню. Ювелирной точности, как для стяжки, не надо, но выравнивание по маякам необходимо для качественной укладки плитного утеплителя. Полы по грунту

Затем необходим перерыв для набора бетоном прочности. Очень важна первая неделя — для отвердения (гидратации) раствора необходимо создания высокого уровня влажности. Вот почему необходима пленка в основании — чтобы вода не уходила в песок и щебень, не впитывалась в стены. Периодически поверхность смачивают водой. А еще лучше накрыть мокрой мешковиной. В идеале (при температуре 20°C и нормальной влажности) за первые 7 дней бетон набирает 70% расчетной прочности, а за четыре недели — 100%.

При использовании модификаторов ускорителей твердения достаточно 3 дней (иногда и одного дня, но такие добавки в итоге существенно сказываются на качестве бетонного камня).

Стекловата и минеральная вата

Пример утепления пола минватой

Пожалуй, это один из самых бюджетных вариантов теплоизоляции. Помимо невысокой цены, вата совсем не горит и обладает хорошей паропроницаемостью, поэтому отлично подходит для утепления деревянных полов. На этом плюсы данного материала заканчиваются. К минусам можно отнести то, что вата имеет свойство накапливать в себе влагу и это вызывает гниение и рост плесени, вторым недостатком является то, что со временем вата рассыпается, если слой теплоизоляции под полом закрыт недостаточно герметично, в результате частички волокон могут через финишное покрытие попасть в воздух и вызвать раздражение дыхательных путей. Также вата имеет очень низкую прочность, легко рвется и деформируется, что делает невозможным ее использование под бетонную стяжку.

Для утепления пола на грунте рекомендуются жесткие плиты из минваты

Несмотря на недостатки, минеральная вата достаточно широко применяется в качестве утеплителя, как правило, в деревянных полах.

Большинство производителей выпускают стекловату и минеральную вату в рулонах или листах, толщиной от 50 до 200 мм. Листы можно укладывать в несколько слоев со смещением стыков, для лучшей теплоизоляции.

Толщина утеплителей

Для применения минеральной ваты на первых этажах, расположенных над грунтом, требуется очень хорошая гидроизоляция. Вата мгновенно впитывает в себя влагу, после чего теряет теплоизоляционные свойства. По этой причине для теплоизоляции первых этажей лучше использовать пенопласт. Если по каким-то причинам необходимо все-таки использовать минеральную вату, то ее слой должен составлять не менее 400 мм.

Многослойная укладка утеплителя

Если под полом первого этажа находится подвал, то достаточно слоя минеральной ваты толщиной 300 мм.

При утеплении деревянных полов между этажами частного дома, слой ваты должен составлять не менее 200 мм, а в деревянных полах многоквартирных домов достаточно толщины 100 мм.

НаименованиеПреимуществаМинусыТеплопроводность
ОпилкиДешевый, экологичный материал, отличается малым весомГорючесть, подверженность гниению0,090-0,180 Вт/мК
КерамзитЭкологичный, долговечный материал, не подвержен гниению, негорючБольшой вес, хрупкость0,148 Вт/мК
ПенопластНе гниет, водоустойчив, отличается малым весом и легкостью в монтажеНизкая паропроницаемость, не выдерживает высоких температур, при плавлении выделяет токсины0,035-0,047 Вт/мК
Минеральная ватаНизкая теплопроводность, удобна в монтаже, экологична, пожаробезопаснаПри увлажнении дает усадку и теряет теплоизолирующие свойства0,039 Вт/мК

Расчет толщины утеплителя формула. Расчет толщины теплоизоляции

В строительстве существует такое понятие как теплосопротивление – это показатель определяющий способность материала или конструкции сопротивляться переносу тепла из помещения во внешнюю среду.

Коэффициент тепдлосопротивления это постоянная величина, выведенная эмпирическим способом исходя из климатических особенностей региона. Для каждого региона России она индивидуальна. Данные регламентируются СНИП 23-01-99 «Строительная климатология». В таблице приведены некоторые показатели по регионам:

Теплосопротивление стены состоит из сопротивления передаче тепла всех слоев однородных материалов, сюда входят и несущие конструкции и утеплитель.

Толщина утеплителя будет рассчитываться по формуле:

  • Rreg=δ/k, где
  • Rreg– теплосопротивление в среднем по региону;
  • δ – толщина слоя утеплителя;
  • k – коэффициент теплопроводности термоизоляции Вт/м 2 ׺С.

Расчет теплоизоляции стены должен принимать во внимание толщину и материал несущих внешних стен, к которым он будет крепиться. Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице

Данные по коэффициенту теплопроводности некоторых строительных материалов и наиболее распространенных типов современных утеплителей приведены в таблице.

Рассчитаем минимально необходимую толщину наиболее популярного утеплителя пенополистирола для Якутска – Rreg=4,9м 2 ׺С/Вт. Если дом построен из силикатного кирпича в два ряда.

Определяем реальное теплосопротивление стены при толщине в два кирпича δкирпича=0,51 м, k=0,81 Вт/м 2 ׺С, подставляем в формулу.

Rкирпича= δ/k = 0,51/0,81 = 0,62 м 2 ׺С/Вт

Рассчитанное значение отнимаем от константы по региону Якутск. Будет получена величина, которую должен перекрыть пенополистирол.

R = Rreg— Rкирпича= 4.9 – 0.62 = 4.34 м 2 ׺С/Вт Это искомый показатель который нуждается в перекрытии.

δ = Rпенопласт× k = 4,34×0,035 = 0,1519 (м),

Из расчетов ясно, что для дома, построенного в Якутии, из двойного силикатного кирпича необходим слой пенополистироловой теплоизоляции толщиной в 152 мм. Учитывая толщину воздушных прослоек внутри стены (между простенками), принимаем рабочую толщину пенополистирола 150 мм.

Пеноплекс для теплого пола, теплый пол из пеноплэкс, пеноплекс под теплый пол

Утепление полов способно дать очень многое в плане экономии. Теплопотери через холодный пол в доме могут достигать 30 %

Именно поэтому устройство теплоизоляции так важно при строительстве. Впрочем, утеплить свое жилище никогда не поздно

Во время ремонтных работ многие считают целесообразным не просто положить изоляцию, но и устроить сверху теплый пол

В качестве утеплителя используют чаще всего пеноплекс для теплого пола, а после этого уже может применяться стяжка пола по пенополистиролу

Во время ремонтных работ многие считают целесообразным не просто положить изоляцию, но и устроить сверху теплый пол. В качестве утеплителя используют чаще всего пеноплекс для теплого пола, а после этого уже может применяться стяжка пола по пенополистиролу.

Экструдированый пенополистирол – материал относительно новый на российском рынке, а потому многие все еще сомневаются – можно ли на пеноплэкс класть теплый пол. Ответ однозначен – да, можно. Более того, этот теплоизолятор считается одним из самых подходящих для этого. Расскажем в общих чертах, как происходит укладка теплого пола на пеноплекс.

Подготовка основания теплого пола

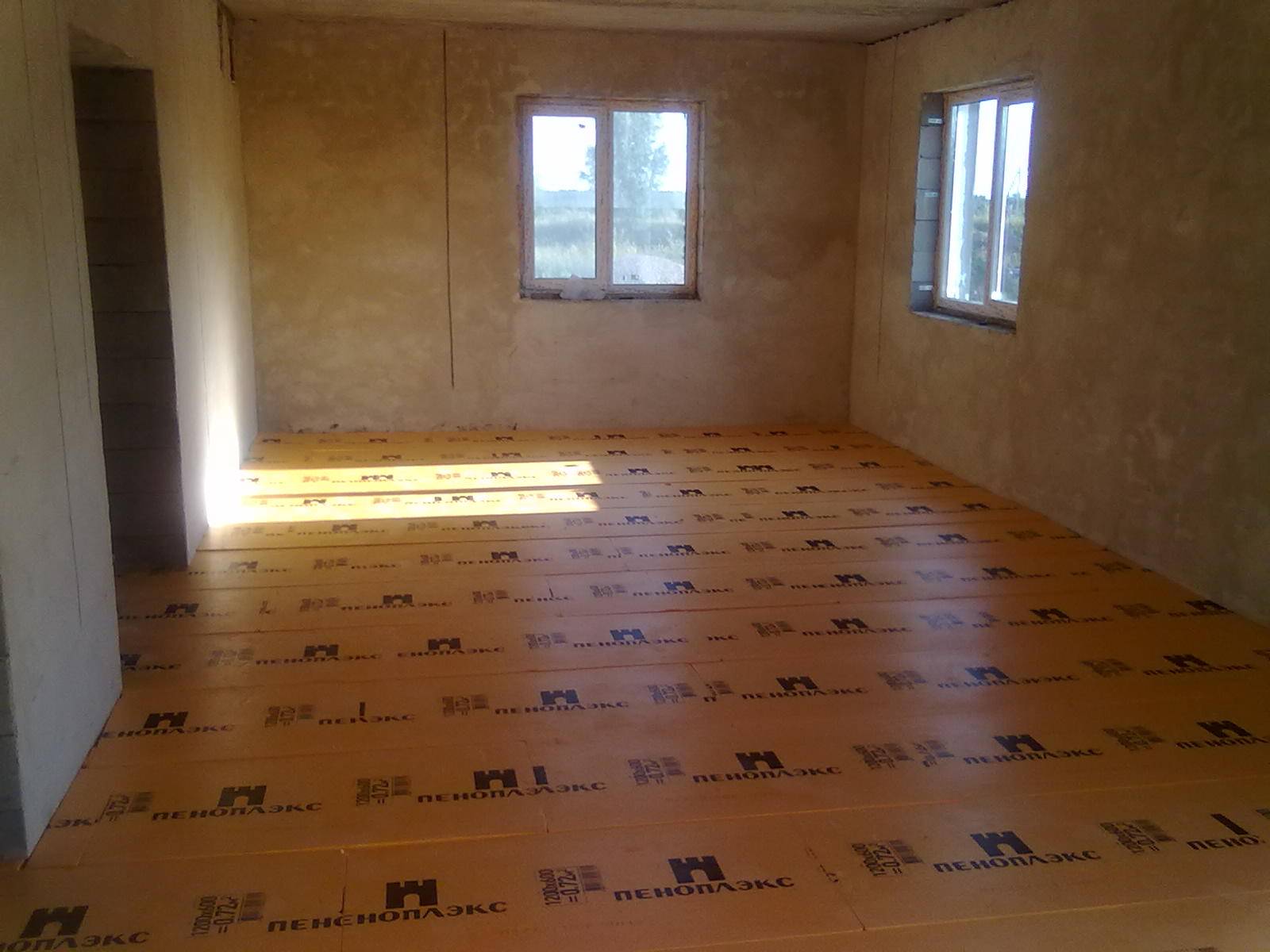

С чего же начинается теплоизоляция пола – пеноплэкс укладывается на подготовленное покрытие (это значит, что оно должно быть сухим и ровным). Плиты кладутся встык, а швы дополнительно проклеиваются скотчем. Это предотвратит попадание в стыки влаги во время заливки стяжки. Работа по монтажу утеплителя несложная – специальные пазы в торцах плит облегчают дело, а вырезать экструдированный пенополистирол по размеру не составляет труда. Пароизоляция необязательна, однако, если она используется, то кладется на основание, под теплый пол из пеноплэкс. Иногда она помещается между двумя слоями утеплителя. Впрочем, в квартире класть теплоизолятор «в два этажа» вряд ли понадобится.

Электрический теплый пол на пеноплексе

Укладка теплого пола на пеноплэкс возможна прямо по плитам, если речь идет об электрическом обогреве. Прикрепить полосы монтажной ленты на пеноплекс под теплый пол нетрудно. На них укладывается кабель. Далее формируется стяжка толщиной не менее 4-5 см, более точные рекомендации по монтажу можно получить у производителя. Обязательно нужно учесть, что при нагревании стяжка будет расширяться, поэтому вдоль стен устанавливают полосы, например, из пенопласта – они будут компенсировать расширение. В завершение устанавливается финишное покрытие (ламинат, керамическая плитка), и электрический теплый пол на пеноплексе готов. Включать его можно примерно через месяц, когда стяжка полностью «наберет силу».

Монтаж теплых водяных полов с пеноплексом

Существуют различные методы теплоизоляции пола пеноплексом, в том числе и устройство теплых полов с водяным подогревом. Такие полы более пригодны для частных домов, поскольку не рассчитаны на подключение к центральной системе отопления, а требуют отдельной насосной станции. Монтаж теплых водяных полов с пеноплексом не сильно отличается от монтажа электрических: теплоизолятор укладывается точно так же, между ним и стеной прокладывается демпферная лента (или компенсаторные полосы из другого материала), стыки между плитами изолятора закрываются скотчем. Пеноплекс для теплых водяных полов покрывается арматурной сеткой, к которой крепятся трубки отопления, причем они не должны находиться ближе, чем в 7 см от стен. Перед заливкой стяжки обязательно проводят испытание системы, пустив в трубки воду под давлением, в полтора раза превышающим рабочее. Далее выполняют саму стяжку, не прекращая при этом подачу воды под рабочим давлением.

Возможна укладка теплого пола на пеноплекс с использованием распределительных алюминиевых пластин, в которых водяные трубки «прячутся» в специальные пазы. Эти пластины кладутся прямо на слой утеплителя, а финишное покрытие (плитка, ламинат) покрывает их безо всякой стяжки. Такая система очень удобна в монтаже, хоть и стоит довольно дорого.

Как показывает практика, пеноплекс для теплого пола – один из самых подходящих материалов. Также можно устанавливать пеноплекс под ламинат. Какая толщина утеплителя под ламинат читайте в отдельном материале на нашем сайте. А вот пенопласт, хоть и дешевле, не может обеспечить такой хорошей теплоизоляции. Ко всему прочему, экструдированный пенополистирол способен выдерживать несравнимо большие нагрузки, что позволяет не беспокоиться о прочности пола.

Полы по грунту — начинаем с защиты фундамента

Большинство источников приводят в качестве обязательного требования залегание грунтовых вод не выше 4-5 метров (иногда даже двух). А это уровень залегания верховодки, которая имеет сезонный характер и находится выше водоупорных пластов. То есть это обычные осадочные воды, не успевшие просочиться в более низкие и постоянные водоносные пласты («на песок» и «на известь»).

Летом и зимой верховодка исчезает, а появляется весной и осенью. Даже если участок находится в «критической» зоне, то с нею можно эффективно бороться (если это не инфильтрационная вода просочившаяся по грунту от расположенного недалеко водоема).

Первое условие для предотвращения затопления верховодкой — дренаж

Надо «помочь» осадочной воде проникнуть через пласты грунта, имеющие водоупорные свойства (суглинки). Эти мероприятия принципиальны для таких участков даже с точки зрения защиты фундамента в период дождей и таяния снега. Сделать это несложно — по периметру дома бурят несколько скважин диаметром до 15 см и глубиной ниже пятки фундамента.

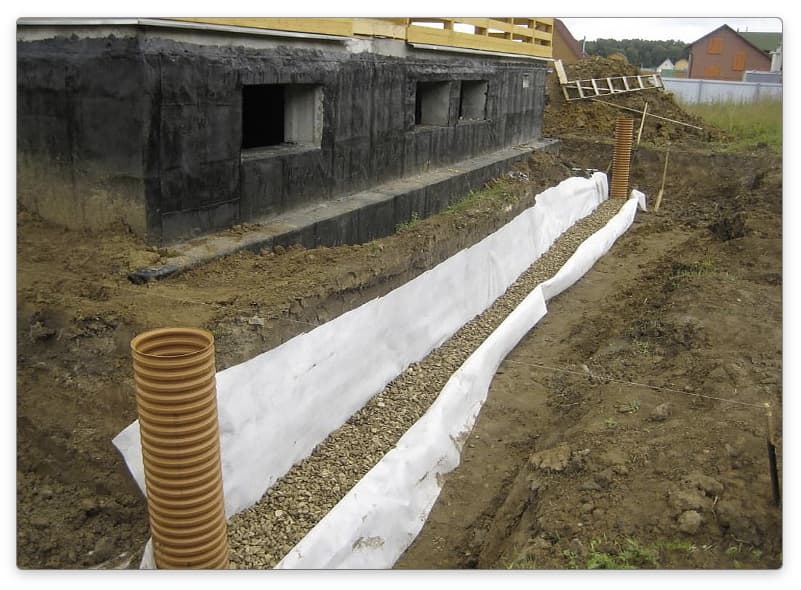

Затем вставляют дренажную трубу чуть ниже уровня поверхности земли (лучше ее обернуть фильтрующей тканью — это предотвратит ее от заиливания) и засыпают внутрь щебень мелкой фракции. Отверстие закрывают водонепроницаемым материалов, сверху засыпают землей или закрывают куском дерна.

Есть более сложный вариант с обустройством траншей, в которые на подушку из песка и щебня укладывают те же трубы и сводят их под уклоном к дренажному колодцу.

Второе условие — гидроизоляция фундамента

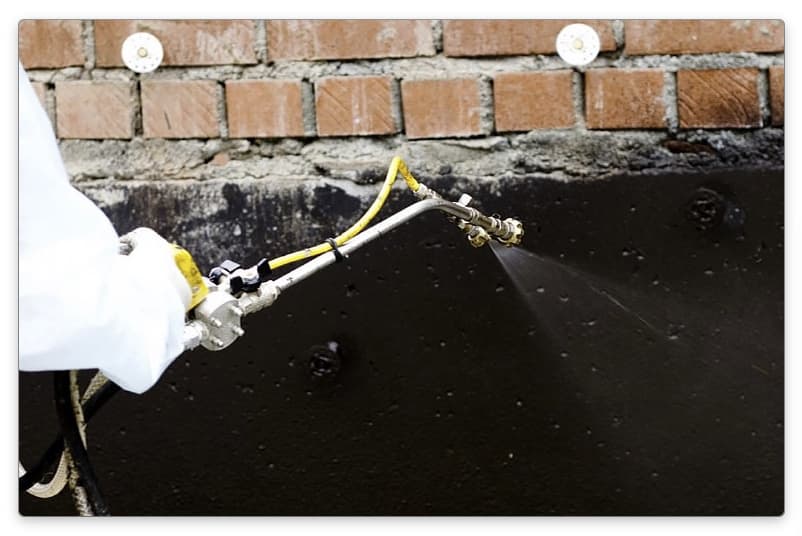

В условиях напорного воздействия воды самым действенным будет комбинация нескольких методов.

Вначале наружные стены основания обрабатывают битумной грунтовкой, на нее наклеивают рулонные материалы. Правильная методика — горизонтальное расположение снизу вверх, внахлест, но более простое — вертикальное.

Склеивание происходит за счет разогрева паяльной лампой внутренней части листа. Защищают гидроизоляцию глиняным замком, который и сам служит преградой для воды. Если воздействие верховодки кратковременно, а осадки в регионе не обильные, то можно ограничиться обмазочной гидроизоляцией.

И конечно, к обязательным мероприятиям по защите от воды необходимо добавить отмостку (на 20 см шире проекции края кровли) и водосточную систему.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
