Вертикальная разводка системы отопления — преимущества, недостатки, необходимые радиаторы и комплектующие

Тип подключения

Чаще всего встречается нижнее подключение. Установить радиатор в вертикальное положение с такой обвязкой несложно, но монтаж труб будет проходить внутри стены или закрываться декоративным коробом. Все это ведет к удорожанию конструкции.

Намного реже применяется боковое подключение. Оно не дает большого эффекта из-за того, что теплоноситель не полностью удаляется из радиатора и может там находиться даже летом. Это отражается на долговечности и качестве устройства.

Самым эффективным считается диагональное подключение, имеющее верхний вход и нижний выход.

Габариты радиаторов могут быть разными. Эта величина не имеет жесткого стандарта. Высота прибора находится в диапазоне 0,3−6 м, а его ширина в пределах 0,3−3 м. Иногда выпускаются многослойные приборы.

Это интересно: Какие радиаторы отопления лучше для квартиры — излагаем обстоятельно

ПРИЛОЖЕНИЕ: Как определить требуемую тепловую мощность радиатора отопления

Радиатор всегда выбирается для конкретного помещения, так как устанавливается и подключается к контуру отопления стационарно в надежде на многолетнее использование

Значит, важно выбрать правильную модель, чтобы ее тепловой отдачи было достаточно для прогрева этой комнаты. Или же, если речь идет о разборной модели – необходимо определить нужное количество секций. Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах

Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии

Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах. Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии.

Надо сказать, что такой подход слишком уж приблизительный. Дело в том, что потребность в подаче тепла зависит отнюдь не только от площади помещения. Основная задача системы отопления – это компенсация тепловых потерь, а вот их количество зависит от очень многих факторов.

Поэтому советуем воспользоваться более подробным и совершенным алгоритмом расчета необходимой тепловой мощности. Он реализован в предлагаемом вниманию онлайн-калькуляторе.

Если при пользовании калькулятором возникнут вопросы, то некоторые рекомендации по проведению расчета читатель найдет ниже.

Несколько пояснений по расчетам

Итак, какие данные предлагается указать в качестве исходных:

Естественно, многое зависит от климатических условий региона

Они будут учтены указанием минимальной температуры в самую холодную декаду зимы (важно – обычных показателей для конкретной местности, не аномальных!) Далее, указываются размеры помещения – его площадь и высота потолков. Необходимо учесть объем прогреваемого помещения

Чем больше в помещении внешних стен, тем выше теплопотери

Это учитывается следующим пунктом. Внешние стены, смотрящие в северном направлении, никогда не видят солнца, и в таких помещениях обычно холоднее. Если в стену и окно комнаты практически постоянно дует преобладающий зимний ветер, то это тоже сказывается на количестве тепловых потерь. Стена с подветренной стороны выстуживается не столь сильно. Важнейшее значение имеет качество термоизоляции стен. Полноценным утепление можно считать в том случае, если оно выполнено в полном объеме на основании проведенных теплотехнических расчетов. Ну а неутепленной стена и вовсе быть не должна в жилом доме, иначе отопление становится бессмысленной тратой ресурсов. Следующие два пункта – это соседство комнаты сверху и снизу, также в значительной степени влияющее на объемы теплопотерь. Целый раздел калькулятора посвящен окнам. Это неудивительно, так как именно через эти элементы конструкции дома теряется очень много тепла. По указанным данным программа калькулятора взнесет необходимые коррективы в расчет. Если в комнате есть дверь на улицу или в холодное помещение, то каждое ее открытие сопровождается притоком немалого объема охлаждённого воздуха, что требует соответствующей компенсации. Эффективность работы радиаторов отопления зависит и от схемы их подключения к контуру. В этом можно убедиться, попробовав разные варианты при проведении расчетов, и выбрав затем оптимальный. Наконец, размещение радиатора на стене тоже может сказываться на эффективности его теплоотдачи. На заметку любителям закрывать батареи декоративными экранами или коробами.

Далее, пользователю предлагается выбрать направление расчета:

А. Если требуется определить просто тепловую мощность, необходимую для гарантированного обогрева помещения в самых неблагоприятных условиях, выбирается позиция «А». Это бывает необходимо при выборе неразборных радиаторов, конвекторов или даже иных источников тепла (электрообогревателей, печек и т.п.). Применяется такой подход и при определении необходимой суммарной мощности все системы отопления дома или квартиры – складываются рассчитанные показатели по всем комнатам.

Если выбран этот вариант, то и результат вычислений берется под пунктом «А» — он выражен в киловаттах.

Б. Когда целью ставится определение количества секций разборного радиатора, выбирается позиция «Б». После этого в следующем поле ввода потребуется указать паспортную мощность одной секции для оптимального температурного режима работы системы отопления.

После расчета, естественно, берется результат «Б», который покажет, сколько секций потребуется установить в батарее.

Схема отопительной системы

Основным элементом отопительной системы является, конечно же, нагревательный котел

Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности

Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.

Узнать, оснащен ли котел воздухоотводчиком, достаточно просто

Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора

Обвязка котла отопления

О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.

Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.

Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.

Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией

Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.

Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.

https://youtube.com/watch?v=pkdAhF84Sjk

Способы рационального подключения прибора отопления

Отдача тепла радиатора зависит от нескольких факторов, включая способ разводки труб. К батарее ведут, как минимум, две трубы:

  • подводящая теплоноситель;
  • отводящая.

Подача теплоносителя производится сверху, реже снизу. Основная часть тепла уходит на обогрев поверхности отопительного прибора. От него прогревается сползающий с холодных окон воздух, образуется своеобразная тепловая завеса. Однако распределение теплоносителя внутри ребристой батареи происходит по-разному, в зависимости от того, с какой стороны выводится охлаждаемая вода.

При монтаже отопления используются разные способы замыкания на однотрубный контур:

  • подача теплоносителя сверху;
  • нижнее подсоединение;
  • боковое;
  • перекрестное или диагональное подключение радиаторов отопления.

Перекрестное или диагональное подключение радиаторов

Эти способы отличаются по уровню эффективности, в плане отдачи тепла – до 20-25%. Каждая из них имеет свои достоинства и недостатки, но определенный процент специалистов отдает предпочтение именно диагональному способу. Как видно на рисунке, в этом случае распределение горячей воды внутри теплового блока для обогрева комнаты происходит более полноценно. В этом случае длина батареи не имеет значения.

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

  • От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
  • Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
  • От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

  • Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
  • Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
  • Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Типы подключения радиаторов отопления

Правильная схема подключения радиаторов отопления та, которая изначально спроектирована специалистом, не имеет огрехов. Выделяют три варианта подключения батарей.

Боковое

Применяют в одно и двухтрубной разводке. Метод именуется – односторонний. Отличается тем, что труба подачи и обратки должна быть размещена на одной стороне конвектора. Подобные технологии используют для многоэтажных домов, в которых теплоноситель подается вертикально. Необходимо выполнение одного условия – установить перемычку и вентель перекрытия перед таким элементом, как байпас. Это позволит снимать батарею для ремонта.

Одностороннее подключение будет эффективным для отопительных приборов на 5-6 секций. Если выбрать конструкции с большей протяженностью, то это приведет к теплопотерям.

Нижнее

Схема радиаторов отопления с нижним подключением применяется для того, чтобы решать различные дизайнерские задачи. Например, чтобы скрыть трубопровод, маскируя их в стене или полу.

Современные производители батарей предлагают обширный модельный ряд, что позволяет потребителям подобрать для себя наиболее подходящий товар.

  • Паспорт изделия должен содержать информацию о том, как именно нужно выполнить подключение конкретной модернизации.
  • Узел подключения радиатора может иметь встроенный шаровой кран, с помощью которого можно выполнить демонтаж в любое время.
  • Нижний метод подсоединения выбирают преимущественно для систем, в которых поддерживается естественная циркуляция воды.

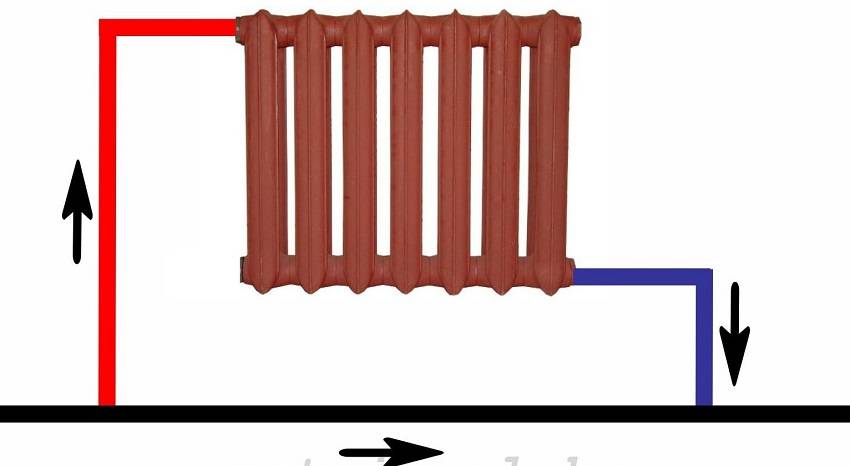

Диагональное

Эта методика подключения обладает своими особенностями.

  1. Минимальный уровень теплопотерь.
  2. Теплоноситель поступает внутрь радиатор с одной стороны, например, вверху, а после, как пройдет по всем секциям, вытекает с другой стороны, снизу.
  3. Подходит для одно- и двухтрубных отопительных систем.

Для реализации такого присоединения батареи используют два способа.

  1. Теплоноситель будет поступать в прибор через верхнее отверстие, пройдет по всем секциям и вытечет из бокового отверстия снизу с другой стороны.
  2. Вода будет поступать через нижнее отверстие на одной стороне, пройдет по радиатору, а вытекает она с верхнего отверстия на противоположной стороне.

Диагональная схема будет эффективной для систем, в которые подключены длинные батареи, имеющие по 12 и более секций.

Если нет представления о том, как именно можно выполнить монтаж, сборку, то лучше доверить работу профессионалам. Они не только осуществят все, что нужно в соответствии с установленными стандартами, но и предоставят гарантию, по которой, в случае чего можно получить бесплатной обслуживание.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Что такое разводка отопления

Разводкой системы отопления называется схема, по которой располагаются нагревательные приборы и соединительные трубы между ними. Эффективность работы всей системы зависит именно от типа разводки, так же, как эстетичность и экономичность. Наиболее популярными являются горизонтальная и вертикальная схемы разводки, так как трубопровод может принимать либо строго горизонтальное, либо строго вертикальное положение.

Горизонтальная разводка отличается особыми хорошими эстетическими, техническими и эксплуатационными характеристиками. Подобная коммуникация может быть как двухтрубной, так и однотрубной системой. Второй вариант не используется при обогреве многоквартирных домов и имеет достаточно узкую специализацию. В отоплении многоквартирных домов используется двухтрубная система отопления.

Что такое диагональное подключение радиатора

Как понятно из названия, оно предполагает расположение входа и выхода прибора отопления с разных боков. Чаще всего подача присоединяется с одной стороны вверху, обратка – с другой внизу. Так вся поверхность батареи, панели прогревается максимально равномерно. Можно поменять местами вход и выход, однако это приведёт к падению мощности, теплоотдачи. Второе название разводки – перекрёстная. От нижней она отличается на порядок лучшей производительностью, так как донное подключение радиатора не предполагает столь полного охвата всех секций. По сравнению с боковой она также находится в выигрышной позиции, задействуя всю площадь прибора даже значительной длины.

Наибольшую популярность схема получила в сфере организации индивидуальных систем в частных домах, где зачастую используется самотёчная схема циркуляции теплоносителя. Именно при её реализации диагональное подключение к системе радиаторов отопления проявляет себя максимально полно. Это тип разводки действует на основе естественного физического закона, по которому горячая вода, обладающая большим объёмом, вытесняет холодную. В комплексах с принудительной циркуляцией этот принцип не работает, так как интенсивность, направление движения теплоносителя определяет насос. Из-за этого перекрёстная схема не слишком распространена в квартирах, где давление создаётся искусственно.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба. Фактически, лучевая система разводки является двухтрубной. Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент. Коллектор

Плюсы лучевой системы отопления

  • Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
  • Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
  • Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.
