Водяной калорифер для приточной вентиляции: виды, устройство, принцип работы

Расход теплоносителя

Для расчета расхода теплового носителя сначала нужно найти фронтальное сечение прибора.

Его определяют по формуле F = (L х P)/ V, в которой:

• F – фронтальное сечение теплообменника калорифера;
• L – расход воздушных масс;
• P – табличное значение плотности воздуха;
• V – скорость воздушного потока (3-5 кг/м²с).

После этого можно вычислять расход теплоносителя по формуле G = (3,6 х Qт)/(Cв х (tвх — tвых)), в которой:

• G – потребность в воде для калорифера (кг/ч);
• 3,6 – поправочный коэффициент для перевода единицы измерения из Ватт в кДж/ч, чтобы расход получился в кг/ч;
• Qт – мощность нагревателя в Вт, которую нашли ранее;
• Cв – показатель удельной тепловой емкости воды;
• (tвх — tвых) – разница температур теплового носителя в обратной и прямой линии.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

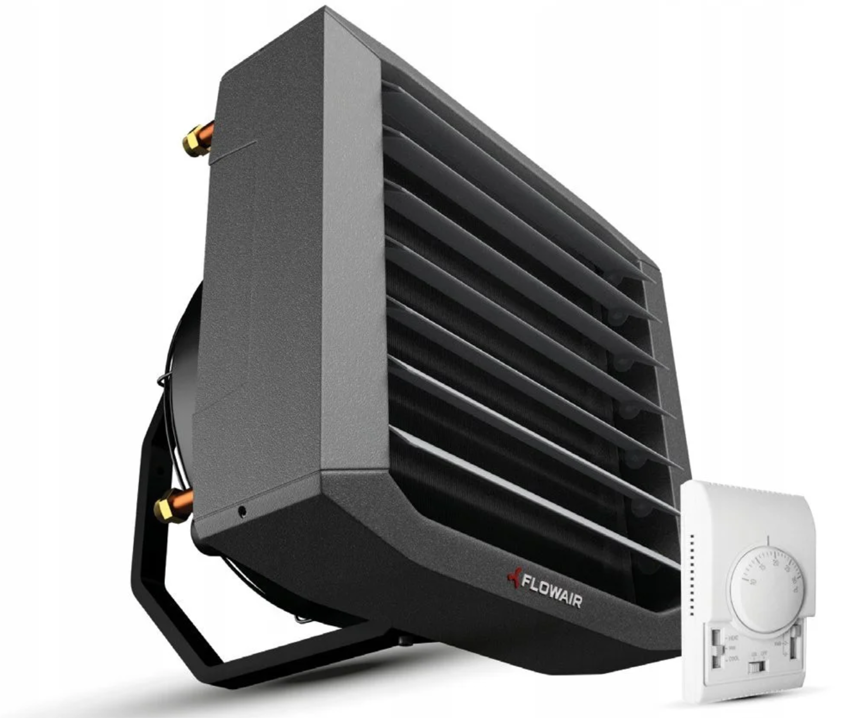

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

Потолочный тепловентилятор отопления

Правила эксплуатации калорифера

Для правильной и бесперебойной работы нагревателей для систем приточной вентиляции важно соблюдать следующие правила эксплуатации:

1. Нужно поддерживать определенный состав воздуха в здании. Требования к воздушным массам в помещениях разного назначения перечислены в ГОСТ № 2.1.005-88.
2. При монтаже надо соблюдать рекомендации производителя, придерживаться технологии установки.
3. Нельзя подавать в прибор теплоноситель с температурой выше 190 градусов. У некоторых моделей этот порог меньше, о чем сказано в технической документации.
4. Давление жидкой среды в теплообменнике должно быть в пределах 1,2 МПа.
5. Если нужно нагреть воздух в холодном помещении, то его подогревают плавно. Повышение температуры в течение часа должно составить 30 градусов.
6. Чтобы жидкость не замерзла в теплообменнике и не разорвала трубки, нельзя допускать охлаждения окружающих воздушных масс вокруг прибора ниже нуля градусов.
7. В помещении с высоким уровнем влажности устанавливают агрегаты со степенью защиты от IP66 и выше.

Производители водяных нагревателей не рекомендуют выполнять их ремонт самостоятельно. Лучше доверить эту работу сотрудникам сервисного центра

Не менее важно перед покупкой правильно рассчитать мощность прибора, чтобы он обеспечивал должную производительность и не работал вхолостую

Основное описание

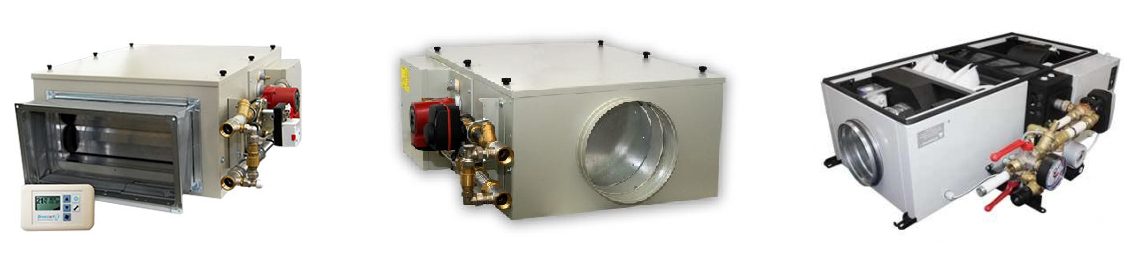

Вентиляционные приточные установки Breezart предназначены для фильтрации, подогрева и подачи свежего воздуха в небольших помещениях: в жилых зданиях, кафе и ресторанах, офисах, складских помещениях. Данное оборудование позволяет обеспечивать эффективную вентиляцию и обогрев помещения при минимальных энергозатратах.

Модели приточных установок данной серии выпускаются в прочном корпусе с защитным антикоррозийным полимерным покрытием, с внутренним слоем тепло- и звукоизоляции.

Оборудование комплектуется вентиляторами, водяным калорифером, воздушными фильтрами, смесительным узлом, а также пультом автоматики. Водяной нагреватель позволяет нагреть температуру воздуха до заданных параметров.

Все модели приточных установок данной серии комплектуются выносным пультом управления с графическим дисплеем с подсветкой. Встроенная система оборудована всеми необходимыми датчиками, что исключает необходимость дополнительной автоматизации оборудования.

Все модели установок оснащены высококачественными вентиляторами с инверторным двигателем, имеющим широкий диапазон регулировки скорости, отличаются низким уровнем шума и высоким КПД.

Страна	Россия
Производитель	ГлобалВент
Диаметр мм	200
Давление Па	400
Воздухообмен, м3/час	800
Применение	Для офиса / Для магазина / Для дома / Для вентиляции
Серия модели	Climate
Напряжение Вт	220
Мощность, кВт	0,44
Фазность	1
Состав	Оцинкованный
Назначение	Общее / Коммерческое / Промышленное / Специальное
Вид установки	Приточно-вытяжная
Тип рекуператора	Пластинчатый
Вес	60 кг
Мощность нагревателя кВт	9,0
Размер мм	В-304 Д-786 Ш-1202
Метод нагрева	Водяные
Тип установки	Горизонтальная
Гарантия от производителя, мес	24
Вентиляционные установки	да
Пульт управления	да

Серия установок Climate представляет собой самый популярный в настоящее время класс вентиляционного оборудования, совмещающих систему приточно-вытяжной вентиляции и кондиционер в компактном теплоизолированном корпусе со встроенной системой автоматики.

Все мы знаем, что КАЧЕСТВО ВОЗДУХА в помещении определяется не только количеством кислорода, но — в значительной мере — отсутствием механических (пыль), химических (испарение от мебели, строительных и отделочных материалов), органических (дым, пыльца, микроскопические клещи) и других загрязнений. Повысить КАЧЕСТВО и КОМФОРТНОСТЬ окружающего нас микроклимата помогают системы приточно-вытяжной вентиляции.

Основное предназначение универсальной системы Climate прямоточная (без рециркуляции) подачи в помещение очищенного нагретого или охлажденного наружного воздуха с автоматическим поддержанием заданной пользователем температуры в помещении.

• Установка поддерживает необходимый баланс приточного и вытяжного воздуха в обслуживаемом помещении или создает нужный дисбаланс.
• Через систему воздуховодов свежий, отфильтрованный, подогретый или охлажденный воздух устремляется в Ваше помещение.
• Отработанный, влажный и наполненный испарением и воздух выбрасывается наружу.
• Таким образом, и днем и ночью квартира (дом, офис) проветривается даже тогда, когда закрыты все окна.
• Свежий воздух способствует повышению работоспособности, одновременно снижая риск заболевания простудными, аллергическими инфекционными заболеваниями.

L — Приток слева если смотреть на установку со стороны улицы.

R — Приток справа если смотреть на установку со стороны улицы.

**E — electrical heater (электрический нагреватель)

*** W — water heater (водяной нагреватель)

****установки Climate 31,35,38 поставляются с встроенными отсечными клапанами.

***** у установок Climate 35,42,50 блок управления находится со стороны вытяжки, в остальных случаях, блок управления находится со стороны притока.

****** в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

Основные преимущества

Описываемое в статье оборудование является очень производительным, ему под силу создать сильные перепады температур. По внешнему виду калориферы представляют собой корпус, который смотрится очень эстетично. Если есть желание продлить срок эксплуатации прибора, чтобы не столкнуться с денежными затратами, необходимо следить за правильной работой. Для подобного теплового оборудования не рекомендуется использовать воду из магистралей отопления, температура которой больше 180 градусов. Вы должны учесть и стандарты, которые прописывают степень загрязненности воздушных масс химическими элементами и пылью. Если настенный водяной калорифер для приточной вентиляции дома будет использоваться при ненадлежащих условиях, то он обречен на поломку и выход из строя.

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

• объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
• температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
• предпочтительным температурным режимом воздушных потоков после нагрева;
• температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Р = 0,34 × Q × Т

Q — производительность вентиляционной системы в м3/час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Например, объём воздуха в комнате площадью в 20 м2 при высоте потолка 300 см, равен 60 м3, поэтому однократный воздухообмен составляет 60 м2/час.

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

Схема подключения и управление

Подключение электрических калориферов должно производиться с соблюдением всех требований техники безопасности. Схема подключения электрокалорифера выглядит следующим образом: при нажатии кнопки «Пуск» происходит запуск двигателя и включается вентиляция нагревателя. При этом двигатель оснащён тепловым реле, которое при проблемах с вентилятором мгновенно размыкает цепь и отключает электронагреватель. Включить ТЭНы отдельно от вентилятора возможно, замкнув блокировочные контакты. Для обеспечения скорейшего нагрева все ТЭНы включаются одновременно.

Для повышения безопасности электрокалорифера в схему подключения включен аварийный индикатор и устройство, не допускающее включения ТЭНов при выключенном вентиляторе. Кроме того, специалисты рекомендуют включение в схему автоматических предохранителей, которые следует располагать в цепь вместе с ТЭНами. А вот на вентиляторы установка автоматов, напротив, не рекомендуется. Управление калорифером производится из специального шкафа, расположенного недалеко от прибора. Причём чем ближе он расположен, тем меньше может быть сечение соединяющего их провода.

При выборе схемы подключения водяного калорифера необходимо ориентироваться на размещение смесительных узлов и блоков с автоматикой. Так, если эти агрегаты располагаются слева от воздушного клапана, то подразумевается левое исполнение, и наоборот. При каждом исполнении расположение соединительных трубок соответствует стороне воздухозабора с установленным клапаном.

Между левым и правым размещением существует ряд отличий. Так, при правом исполнении подающая воду трубка расположена снизу, а трубка «обратки» – сверху. В левосторонних схемах подающий патрубок заходит сверху, а трубка оттока находится внизу.

При установке нагревателя требуется выполнить обустройство узла обвязки, необходимого для осуществления мониторинга за производительностью прибора и защиты его от перемерзания. Узлами обвязки называют арматурные каркасы, регулирующие поступление горячей воды в теплообменник. Обвязка водяных нагревателей производится с помощью двух- или трехходовых вентилей, выбор которых зависит от типа системы отопления. Так, в контурах, отапливаемых при помощи газового котла, рекомендуется устанавливать трёхходовую модель, тогда как для систем с центральным отоплением достаточно двухходовой.

Управление водяным калорифером заключается в регулировании тепловых мощностей нагревательных устройств. Это становится возможным благодаря процессу смешивания горячей и холодной воды, которое выполняется при помощи трёхходового клапана. При повышении температуры выше заданного значения клапан запускает в теплообменник небольшую порцию охлаждённой жидкости, забираемой на выходе из него.

Кроме того, схема установки водяных калориферов не предусматривает вертикального расположения труб входа и выхода, а также расположения воздухозабора сверху. Такие требования обусловлены риском попадания снега в воздуховод и стекания талых вод в автоматику. Важным элементом схемы подключения является термодатчик. Для получения корректных показаний датчик должен быть помещён внутрь воздуховода на участке выдува, причём длина ровного участка должна составлять не менее 50 см.

Сферы применения

Узлы обвязки необходимы в инженерных системах кондиционирования, вентиляции и теплового обмена:

• Узел обвязки приточной установки – промышленные и бытовые системы приточно-вытяжной вентиляции обеспечивают циркуляцию воздуха между внутренними помещениями здания и улицей. Внешняя температура воздуха может колебаться в значительном диапазоне, тогда как внутри помещения сохраняется стабильный температурный режим. С помощью узла обвязки калорифера обеспечивается стабильный подогрев газовой рабочей среды, подача её в охладитель, поддержание установленных температурных значений.
• Узел обвязки фанкойла – создаёт принудительную подачу хладагента или теплоносителя в агрегат, регулирует расход по каждому отдельному файнколу системы.
• Узел обвязки тепловой завесы – отличается от калориферных регулировочных конструкций. Тепловая завеса большую часть времени находиться в режиме ожидания. Задача обвязки – подавать теплоноситель постоянно, но в минимальных объёмах. При этом при переходе тепловой завесы в рабочий режим, регулирующий клапан должен открываться максимально быстро.

Конструктивное решение узла обвязки для каждой инженерной системы может быть индивидуальным или типовым. Состав элементов конструкции подбирается в зависимости от задачи и конкретного проектного решения.

В базовую комплектацию регулирующих блоков входят:

• трубы – используются металлические прокатные или гибкие шланговые;
• шаровой кран – нужен для отключения и подключения конструкции к тепловой сети;
• клапаны (двух, трёхходовый) – прямой клапан обеспечивает движение теплоносителя по малому или большому контуру, а обратный – предотвращает ток рабочей среды из подающей линии в обратную;
• насосная установка – необходима для принудительного нагнетания теплоносителя, стабильной циркуляции ;
• фильтры – очищают теплоноситель от сора и загрязнений (необходимо периодически менять фильтры по мере забивания мусором очищающих насадок);
• приборы контроля и учёта – термометр, манометр и т.д.

Нестандартные задачи

Для решения нестандартных задач, при монтаже сложных коммуникаций необходимо в проекте предусматривать дополнительные элементы на случай возникновения нештатных ситуаций:

• резервный насосный агрегат;
• обходной путь, байпас для насоса и регулировочных клапанов;
• фитинги, соединительные и запорные элементы;
• приборы контроля и измерения параметров системы – например, манометры для каждого отрезка трубопровода.

Схемы монтажа узловых блоков могут отличаться в зависимости от типа оборудования, удаленности места подключения к системе отопления, комплектации регулировочной конструкции.

Для нестандартных регулировочных конструкций специалисты нашей компании разработают проект, рассчитают и подберут необходимое оборудование, составят монтажную схему.

Приточные вентиляционные установки используются в качестве регулятора внутреннего режима температуры помещения. Смесительные узлы применяются совместно с таким оборудованием для регулировки температуры и защиты теплообменника от заморозки в зимний период времени.

В статье рассказывается об элементах обвязки фанкойла, особенностях схем подключения с двух- и трехходовым клапаном. Также сообщается информация о преимуществах узлов DEX: грамотная сборка, использование качественных комплектующих.

Компания DEX много лет производит и проектирует смесительные блоки. Комплектующие для этих изделий поставляются от лучших мировых компаний. Вентиляционные системы компании «ДЕКС» работают безотказно в течение длительного периода времени.

Наша компания производит узлы для регулирования расхода теплоносителя в вентиляционных и отопительных системах. Как работает это устройство, и каковы основные требования к его монтажу, вы узнаете в нашей статье.

Источник

Принцип работы и конструктивные особенности

Универсальные устройства, работающие на воде, устанавливают в местах с хорошо налаженной системой теплоснабжения. Простое, но достаточно эффективное проектное решение позволяет нагревать воздух в диапазоне от + 70 °С до + 100 °С и актуально для ангаров, спортзалов, супермаркетов, теплиц, складов, крупных павильонов – то есть объемных помещений, требующих дополнительного обогрева.

Пример использования воздухонагревателя VOLCANO в теплице. Обогрев осуществляется за счет распределения теплого воздуха (температура воды – +90º С) с помощью вентилятора и регулируемых жалюзи

Если вы когда-нибудь пользовались бытовым тепловым калорифером, то легко поймете принцип действия водяного устройства. Оно так же нагревает воздух, но роль электрической спирали, заключенной в небольшом корпусе, играет комплект металлических трубок, по которым циркулирует нагретый теплоноситель.

Процесс нагрева выглядит следующим образом:

• горячая вода, нагретая до нужной температуры (в среднем от + 80 °С до + 180 °С), из труб отопления поступает в теплообменник, состоящий из небольших алюминиевых, стальных, биметаллических или медных трубок;
• трубки нагревают проходящий через прибор воздух;
• встроенный вентилятор распространяет нагретый воздух по помещению и стимулирует его движение в обратном направлении – к прибору.

Специально разогревать воду не приходится, так как она является частью отопительной системы, поэтому происходит значительная экономия средств.

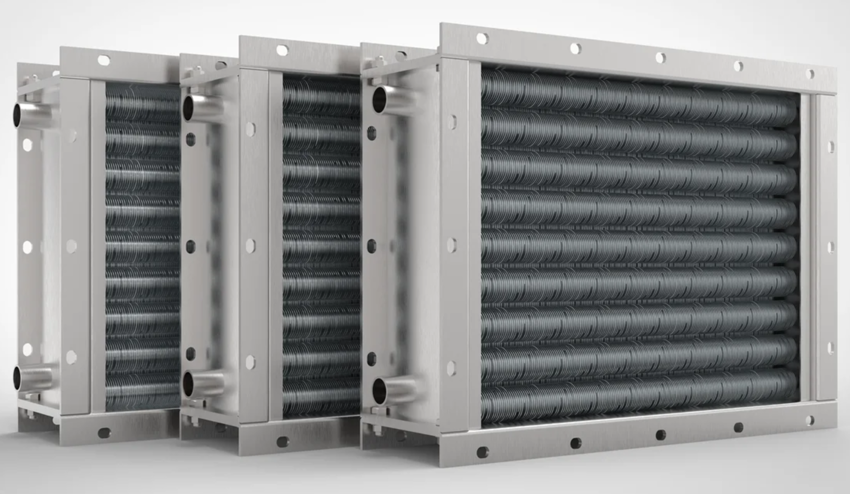

Конструкция водяного канального нагревателя типа 60-35-2 из оцинкованной стали, предназначенного для систем вентиляции и кондиционирования. Типовой размер воздуховода – 60 см х 35 см, рядность – 2, максимальное рабочее давление – 1,5 МПа, максимальная температура теплоносителя – + 170 ºС

Схема стандартного водяного калорифера – это гибрид теплообменника, вентилятора и конвектора. Она эффективна для нагрева больших производственных помещений, а при выборе правильной обвязки – и для коттеджей с хорошо налаженной системой вентиляции.

Расчет мощности калорифера

При расчете мощности нагревателя для вентиляционной сети учитывают следующие данные:

1. Объемы приточных воздушных потоков, которые подлежат нагреванию.
2. Первоначальная температура подающегося воздуха.
3. Требуемая температура, до которой нужно подогреть воздушные массы перед их подачей в помещение.
4. Температура жидкого теплоносителя в сети теплоснабжения.
5. Обязательно учитывают площадь поверхности теплообменника, метод обвязки и способ подключения к котельной или тепловой сети.

Для вычисления тепловой мощности прибора используют формулу Qт = L х Pв х Cв х (tвн — tнар), в которой:

• Qт – это искомая тепловая мощность вентиляционного калорифера (Вт);
• L – объемы приточных воздушных масс (м³/ч);
• Pв – показатель из СНиП, который обозначает плотность воздуха (1,225 кг/м³);
• Cв – значение удельной теплоемкости находят по таблицам из СНиП (0,24 ккал/кг°С);
• (tвн — tнар) – разница между температурой внутри помещения и за его пределами (температуру внутри принимают по санитарным нормам для помещений определенного назначения, а показатели на улице берут по усредненным данным наиболее холодной пятидневки года для конкретного региона).

Сначала находят тепловую мощность, потом вычисляют габариты фронтального сечения, после подбирают подходящий агрегат. Затем выполняют расчет расхода теплоносителя.

Основные преимущества

Описываемое в статье оборудование является очень производительным, ему под силу создать сильные перепады температур. По внешнему виду калориферы представляют собой корпус, который смотрится очень эстетично. Если есть желание продлить срок эксплуатации прибора, чтобы не столкнуться с денежными затратами, необходимо следить за правильной работой. Для подобного теплового оборудования не рекомендуется использовать воду из магистралей отопления, температура которой больше 180 градусов. Вы должны учесть и стандарты, которые прописывают степень загрязненности воздушных масс химическими элементами и пылью. Если настенный водяной калорифер для приточной вентиляции дома будет использоваться при ненадлежащих условиях, то он обречен на поломку и выход из строя.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Конструктивные особенности

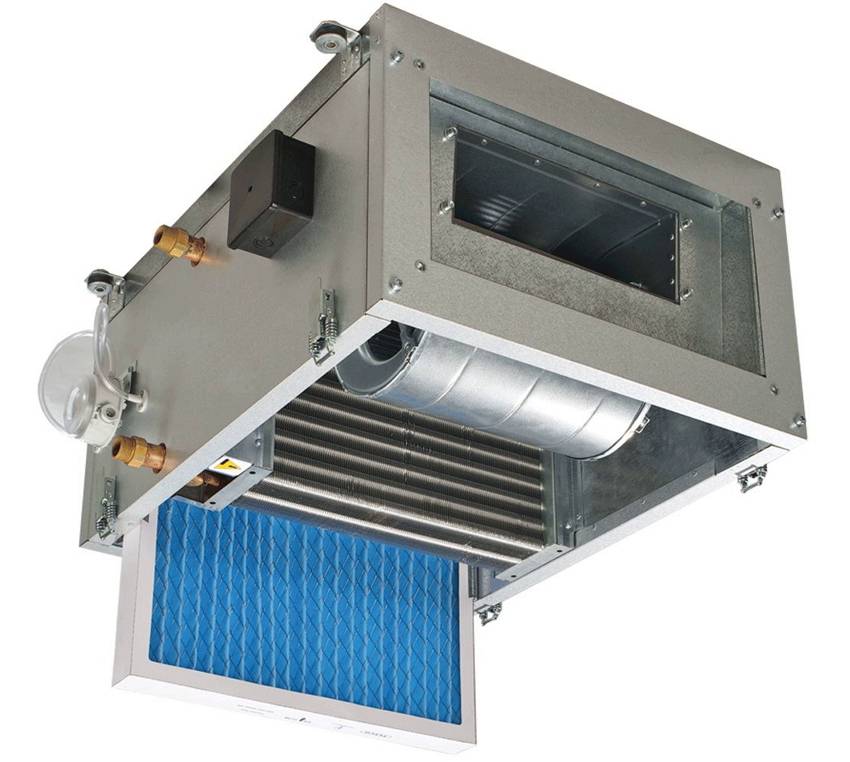

Приточные установки с водяным нагревателем подходят для любых вентиляционных систем, поскольку их габариты отличаются компактностью. Для монтажа достаточно обычных креплений. Установка этого оборудования занимает минимум времени. Ее должны осуществлять профессионалы, чтобы сохранить отличные аэродинамические характеристики.

Приточные установки с водяным нагревателем пригодны для использования в больших помещениях, поскольку имеют высокую мощность. Ими дополняют даже разветвленные воздуховодные сети. Приточные установки с водяным нагревателем работают стабильно на протяжении длительного времени при условии своевременного профилактического обслуживания. Приточное оборудование не создает шум, поэтому его можно ставить в жилых помещениях.

Монтаж и эксплуатация

Установка калориферов в домашние приточно-вентиляционные системы может быть выполнена самостоятельно. Бытовые калориферы имеют небольшие габариты и достаточно легки. Однако, перед выполнением работ всё же следует проверить стену или потолок на прочность. Самыми крепкими основаниями являются бетонные и кирпичные поверхности, средними – деревянные, и совсем непригодными опорами для подвешивания приборов являются гипсокартонные перегородки.

Монтаж нагревателя начинают с установки кронштейна или рамы, имеющих ряд совместимых отверстий для крепления прибора. Затем на них устанавливается сам прибор и проводится подсоединение труб, оборудованных комплектом запорной арматуры либо смесительным узлом.

Подключение теплообменника к контуру системы отопления производится при помощи фитингов или сварки. Сварной способ более предпочтителен, однако, при наличии гибкого соединения его применение невозможно. После подключения все соединения рекомендуется обработать термоустойчивым герметиком, а перед проведением первого тестирования – удалить скопления воздуха из каналов, проверить вентили и отрегулировать положение направляющих жалюзи.

После удачного тестирования и запуска вентиляции в эксплуатацию важно соблюдать ряд правил, которые продлят срок службы установки и сделают управление системой простым и безопасным

• Необходимо регулярно следить за состоянием воздуха в помещении.
• Нельзя допускать повышения температуры жидкости в водяных приборах выше 190 градусов.
• Следует контролировать рабочее давление системы и не позволять ему подниматься выше 1,2 МПа.
• Первый запуск системы, а также включение калорифера после продолжительного перерыва нужно выполнять очень аккуратно. Нагрев следует увеличивать плавно, не больше чем на 30 градусов за час.
• При эксплуатации водяных приборов нельзя допускать понижения температуры воздуха внутри помещения ниже 0 градусов. В противном случае вода в патрубках замёрзнет и разорвёт систему.
• При установке электронагревателей в помещениях с повышенной влажностью, уровень влагозащиты прибора должен соответствовать классу IP 66.

Правильный выбор калорифера для приточной вентиляционной системы обеспечит равномерный и эффективный подогрев входящих воздушных масс и сделает нахождение в помещении приятным и комфортным.
