7 Особенности монтажа
Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.
Внутрипольный конвектор POLVAX
Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы
- Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.
Монтаж внутрипольного конвектора
- Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
- Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
- Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.
Установка внутрипольного конвектора
Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.
Шаг 1 | Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств. |
Шаг 2 | По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом. |
Шаг 3 | Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой. |
Шаг 4 | К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке. |
Шаг 5 | Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража. |
Шаг 6 | Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет. |
7.1 Шаг 1
На первом этапе требуется подвести трубопровод для подведения теплоносителя. На этом же этапе выполняют подведение электрической проводки.
7.2 Шаг 2
В процессе установки внурипольного нагревателя потребуется залить стяжку. При этом требуется учесть размер канала под монтируемый отопительный прибор.
7.3 Шаг 3
В подготовленное ложе, установить нагреватель. В пространство между нагревателем и стеной ложа уложить теплоизолятор. С использованием регулировочных болтов выровнять прибор по горизонтали.
7.5 Шаг 5
Для повышения качества тепловой изоляции, цели, образовавшиеся между кожухом прибора и стенами ложе применяют силиконовый герметрик.
7.6 Шаг 6
На этом этапе можно включить прибор и закрыть его декоративной решеткой.
На самом деле, монтаж внутриполового нагревателя не отличается сложностью и его можно довольно легко сделать своими руками.
В своих квартирах и домах мы привыкли видеть навесные секционные батареи, поэтому даже не догадываемся, что есть более практичные и удобные варианты. Напольные радиаторы отопления обладают множеством преимуществ. Существует несколько видов таких приборов. Однако и секционная, и напольная разновидность агрегатов отопления занимает определенное место в помещении вдоль стен, поэтому не подходит для комнат с панорамными окнами. В этом случае используют встраиваемые радиаторы.
Стальные радиаторы отопления
Панельные стальные радиаторы
Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.
Устройство стального панельного радиатора.
Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.
Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.
+ Плюсы:
- Инерционность – низкая, отдача тепла — отличная.
- Объем теплоносителя мал, потребление энергии — небольшое.
- Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
- Крайне низкая цена.
— Минусы:
- Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
- Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
- Из-за конвекции возможны сквозняки и поднятие мелкой пыли.
Трубчатые стальные радиаторы
Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.
Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.
Производители:
Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.
Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).
Главные характеристики:
- Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
- Тепловая мощность (общая) – 1200-1600 ватт.
- Температура горячей воды (максимум) – 110-120 градусов.
- рН воды – 8,3-9,5.
Разнообразие конструкций
В транспортных средствах с ДВС встречаются такие типы охлаждения, как:
- воздушная;
- на основе жидкости;
- комбинированная.
Первый тип считается устаревшим. Он использовался на стареньких «Запорожцах», шум от которых был слышен за многие километры. Блок цилиндров изготавливался ребристым (увеличенная площадь отдачи), а на него направлялся поток воздуха от вентилятора.
Жидкостные системы применяются на всех современных моторах. В качестве циркулирующих жидкостей применяются специальные растворы, например, тосол с пониженной температурой замерзания.
В комбинированных системах разводки дополняется установленным вентилятором. Он запускается автоматически.
Жидкостные системы бывают открытыми, когда в циркуляции обеспечен доступ к внешней окружающей среде за счет применения пароотводной трубки. Закрытая схема не предполагает сообщение с окружающей средой, что позволяет внутри держать давление выше атмосферного. Второй тип за счет увеличения давления повышает температуру закипания. В результате жидкость может доходить до 110—120С.
Существует три наиболее популярных варианта перемещения ОЖ:
- Принудительный. Конструкция задействует насос, который насильно прогоняет антифриз по трубам.
- Термосифонный. Перемещение ОЖ осуществляется благодаря разнице в плотности тосола, располагающегося внутри радиатора и того, который имеется в каналах рубашки. В процессе работы теплая масса от мотора уходит в верхнюю область, перемещаясь в радиаторный бачок. Там все остывает, ее коэффициент плотности увеличивается, что позволяет ей перемещаться вниз к входящим патрубкам рубашки двигателя.
- Смешанный (комбинированный). У более перегретых элементов, например, ГБЦ снижают температуру принудительно с применением насоса, а рубашка мотора работает в термосифонном режиме.
Советы
Перед установкой алюминиевых систем рекомендуется их промыть, главное – не использовать для этого щелочь. Стена, на которую навешивается батарея, дополнительно армируется. Кроме того, необходимо дополнительно отделать ее огнеупорным материалом, например, нанести специальную штукатурку. Такой тип отделки повысит огнестойкость поверхности, но не увеличит ее толщины.
Точки крепления должны равномерно распределяться по всей поверхности батареи, быть прочными, без дефектов и повреждений. Масляные модели можно монтировать лишь в таких местах, где минимизирован риск их возгорания. Такие системы не выносят механических повреждений, поэтому их лучше защищать специальной сеткой.
Подробнее смотрите в следующем видео.
Обзор рынка отопительных приборов
Ассортимент трубчатых стальных батарей очень широкий. Можно купить как обычный по дизайну радиатор, так и модель, которая представляет собой настоящее произведение искусства. Выбор фирм и моделей большой и разнообразный. Лучше всего покупать трубчатые радиаторы отопления российского производства: именно отечественные модели изготавливаются с учетом особенностей климата, качества местной воды, частых перепадов давления и других важных факторов.
Среди импортных моделей лучше отдавать предпочтение немецким, чешским, турецким, польским и итальянским производителям.
Чешские радиаторы
Рассматривая радиаторы отопления чешские, надо отметить хорошее качество продукции и сравнительно невысокую стоимость. Особенностью батарей чешского производства является запатентованная система установки интегрированных термостатических вентилей. Благодаря вентилю происходит регулировка температура по заранее выставленным параметрам. Среди трубчатых радиаторов чешского производства востребованы изделия Isan Atol.
Турецкие радиаторы
Неплохое качество и у турецких батарей. Но надо отметить, что в основном стальные радиаторы отопления Турция выпускает панельного типа. Цены вполне демократичные. Многие модели производятся по лицензии известных европейских производителей. Поэтому продукция в целом соответствует евростандартам качества.
Польские радиаторы
Недорогие батареи и у польских производителей. Надо отметить, что выпускает радиаторы отопления биметаллические Польша уже давно. Благодаря многолетнему опыту и усовершенствованной технологии производства, цены на отопительное оборудование низкие. В то же время технические характеристики и качество достаточно хорошие. Среди польских компаний, которые специализируются на производстве биметаллических радиаторов, можно назвать Termica.
Немецкие радиаторы
Высоким качеством отличаются радиаторы отопления трубчатые Zehnder от немецкого производителя. В зависимости от типа подключения, такие батареи могут быть разных видов: подключаемые к трубам горячего водоснабжения, для открытых систем водяного отопления и электрические.
Немецкая компания специализируется на производстве нестандартных отопительных приборов.
Есть максимально высокие и супернизкие модели. Цветовая гамма разнообразна – более 700 оттенков. Правда, стоимость на Zehnder радиаторы отопления очень высокая.
Долговечные, надежные изделия выпускает и швейцарско-германская компания Arbonia. Несмотря на замечательный дизайн, высокие технические характеристики и отличное качество, цена на радиаторы отопления Арбония вполне приемлема для российских покупателей.
Финляндские радиаторы
Привлекательным дизайном и хорошим качеством отличаются и радиаторы Purmo, произведенные в Финляндии. На радиаторы отопления Purmo цены зависят от конкретной модели и размера. Но, как правило, стоимость вполне доступная. Продукция отличается большим числом типоразмеров и способов установки. Подобрать подходящий вариант можно для любого помещения. Есть возможность заказа нетипового варианта батареи. Правда, на такие радиаторы отопления Пурмо цена будет несколько выше, чем на стандартную модель.
Китайские радиаторы
Более бюджетным вариантом можно назвать батареи Оазис китайского производства. Несмотря на доступность, изделие очень прочное, устойчиво к агрессивным веществам и не имеет ограничений в использовании. Некоторые модели изготавливаются с учетом особенностей российских теплосетей. На радиаторы отопления Оазис отзывы, как правило, хорошие. Компания также выпускает и биметаллические радиаторы отопления, о которых мы писали . Многие отмечают отличный обогрев и демократичную цену.
https://youtube.com/watch?v=r0jbGAs22l8
Алюминиевые радиаторы
Алюминиевые радиаторы на сегодняшний день считаются наиболее эффективными по причине высокой теплопроводности алюминия и повышенной за счет выступов и ребер площади поверхности радиатора. Практически все современные радиаторы, рассчитанные для работы в системах центрального отопления, имеют рабочее давление более 12 атм, опрессовочное — более 18 атм.
К достоинствам алюминиевых радиаторов относится лёгкость, небольшие размеры, высокое рабочее давление, максимальный уровень теплоотдачи[источник не указан 3055 дней], большая площадь сечения межколлекторных трубок.
Существенным недостатком алюминиевых радиаторов является коррозия алюминия в водной среде, особенно ускоряющаяся при контакте двух разнородных металлов или наличии в отопительной сети блуждающих токов[источник не указан 3055 дней].
Алюминий является активным металлом, и если покрывающая его поверхность оксидная плёнка оказывается нарушенной, то при контакте с водой последняя разлагается с выделением водорода. Если отопительный прибор герметично закрыт, возрастающее давление газа может привести к разрыву радиатора. С этим явлением борются при помощи нанесения на контактирующие с водой поверхности полимерного покрытия, которое также улучшает антикоррозионные свойства, позволяя использовать теплоносители с уровнем pH от 5 до 10; уменьшает гидродинамическое сопротивление, предотвращает засоры и налипания. В случае, если радиатор не имеет внутреннего полимерного покрытия, перекрывать краны на подводящих трубах запрещается[источник не указан 3055 дней].
Алюминиевые радиаторы чаще всего делят на три основных типа: литые с цельными секциями, экструдированные с механически соединенным набором секций и комбинированные, сочетающие в себе качества обоих этих типов. Для работы в условиях высокого[какой?] рабочего давления используются биметаллические радиаторы, изготавливаемые из алюминия и стали.
Цельные алюминиевые радиаторы
Эти радиаторы конструктивно состоят из профилей, изготовленных экструзией и соединённых между собой сваркой. Используемый в них алюминий не требует каких-либо добавок, и поэтому сохраняет свою пластичность; соответственно, внешние ударные воздействия и внутренние гидроудары не вызывают сколов рёбер и растрескиваний таких радиаторов. Отсутствие межсекционных прокладок в таких радиаторах придаёт им прочность и надёжность, а при наличии внутреннего полимерного покрытия их долговечность может превосходить долговечность чугунных радиаторов[источник не указан 3055 дней]. Однако, поскольку их конструкция является неразборной, они не могут быть наращены в процессе эксплуатации.
Секционные алюминиевые радиаторы
Такие радиаторы конструктивно состоят из секций, изготовленных литьём под давлением, которые соединяются между собой с помощью резьбовых соединительных элементов (ниппелей); межсекционное соединение герметизируется с помощью прокладок из паронита, высокотемпературного силикона или иных материалов. Секционность предоставляет возможность нарастить радиатор в ходе эксплуатации или заменить повреждённую секцию, однако наличие межсекционных соединений отрицательно сказывается на надёжности; помимо этого, внутренняя поверхность секций отличается большей шероховатостью.
Встроенное отопление – теплые полы и стены
Назвать теплые полы и теплые стены непосредственно приборами отопления будет некорректно. Теплоотдающим элементом здесь служит трубопровод отопления, передающий тепло строительной конструкции.
Система водяных теплых полов
По сути, прибором отопления здесь служит материал пола или стен, излучающий тепло в помещение. Чаще всего трубопроводы монтируются «мокрым» способом – заливаются в бетонную стяжку пола или заделываются штукатуркой при организации отопления теплой стеной. В этом варианте достигается равномерное распределение тепла, обеспечиваются комфортные условия в зоне постоянного пребывания человека. При этом выгодно экономится пространство – нет классических приборов отопления.
Кроме вышеописанных устройств к приборам отопления косвенно относятся водяные калориферы. Конструкция их состоит из теплообменника с оребрением, через который прокачивается поток воздуха. Применяются они чаще всего в системах приточной вентиляции и комплексах воздушного отопления.
Устройство радиатора
Радиаторы отопления встроенные в пол состоят из ребристого нагревателя, корпуса и панели, прикрывающей всю конструкцию. Они могут дополняться вентиляторами для лучшего распределения тепла. Устройство помещается в стяжку и заделывается на уровне напольного покрытия.
Устройство радиаторов встраиваемых в пол.
Рассмотрим каждый элемент по отдельности:
Корпус такого радиатора обычно изготавливается из нержавеющей стали. Но для сухого помещения можно подобрать и другой материал. Загвоздка бывает в том, что малоизвестные компании часто применяют некачественную техническую сталь, недолговечную в эксплуатации. Обязательно узнавайте у продавца, из какого материала изготовлен корпус.
Устройство радиаторов встраиваемых в пол.
Ребристый нагреватель или теплообменник. Он представляет собой металлический контур с присоединенными пластинами, припаянными с помощью химического состава с молекулами серебра. Пластины плотно соединены с основой. Ни повышенные температуры, ни постоянное изменение состояния в результате расширения-сужения не влияют на прочность сцепления. Тепло от контура передается на пластины, от которых и происходит теплообмен с воздухом.
Ребристый нагреватель
- Напольные решетки. Они устанавливаются на уровне финишного покрытия и имеют цель предохранить конструкцию от механических повреждений. Могут быть как съемными, так и смонтированными вместе с основным механизмом радиатора. Второй вариант так и продается, готовым к подключению.
- Воздушный вентилятор. Установка вентилятора позволяет получить больше тепла. Он подключается к электрическим сетям, а чтобы уменьшить уровень шумов, используются виброзащитные опоры. Радиаторы с имеющимися вентиляторами выдают больше тепла, так как заслоняют проход холодным воздушным потокам от окон и не дают образовываться на стекле каплям воды.
Воздушный вентилятор
- Клапан сброса. Устройство для сброса воздушной прослойки подключают после монтажа радиатора, встроенного в пол. Помогает устранять завоздушивание и повышает эффективность такой отопительной системы.
- Регуляторы. Наличие таких устройств позволяет задавать нужный температурный режим в помещении.
Регуляторы
Вводы
Особенности конструкции радиатора
Внутренняя начинка радиатора отопления
Батарея представляет собой отдельный прибор отопления, имеющий в составе элементы с внутренними каналами для передвижения энергоносителя. Тепло отводится конвекцией, излучением и теплопередачей.
Секционные виды позволяют увеличивать отопительную площадь за счет добавления элементов. Панельные установки нельзя изменить по форме, что учитывается при расчете и монтаже системы. В сопроводительном паспорте указываются температурные критерии работы прибора, параметры рабочего давления, теплоотдача.
Радиатор в разрезе
Устройство батареи отопления в разрезе состоит из металлического трубопровода в форме совмещенных горизонтальных коллекторов, по которым проходит вода. Каналы соединяются с помощью вертикальных трубок небольшого диаметра, а вся система располагается в корпусе из чугуна, стали или алюминия. Раздельные секции скручиваются на резьбе.
Радиаторы служат для обогрева помещения, поэтому устройство приборов влияет на качество теплового обмена. Играет роль материал теплообменника и корпуса, поэтому используются биметаллические варианты, включающие 2 вида материалов.
Aлюминиевые радиаторы отопления
Алюминиевые батареи могут использоваться как в центральной, так и автономной системе отопления. Но в центральной системе они будут работать не на полную мощность.
Алюминиевые радиаторы отопления
Но в автономной системе, батареи отопления из алюминия отличаются теплоотдачей, моментальным нагревом и эстетичным внешним видом.
Большинство параметров обусловлены физико-механическими свойствами металла.
Данные радиаторы характеризуются небольшим весом, высокой теплопроводностью и КПД. Их можно устанавливать в любом помещении. Но несмотря на применение высоких технологий и современных методов обработки металла, алюминиевые приборы весьма чувствительны к резкому перепаду давления и химическому составу теплоносителя.
Выбирая алюминиевые радиаторы отопления нужно заранее подсчитать площадь помещения с учетом теплопотерь, степени утепленности дома. Целесообразно для одного оконного проема устанавливать от 12 до 16 секций. Сами секции собираются с помощью ниппелей с силиконовыми уплотнителями.
https://youtube.com/watch?v=Ur_SpsKOPso
Принцип работы радиаторов
Принцип работы всех видов радиаторов отопления довольно-таки простой. Теплоноситель, нагретый в котле отопления или в котельной, доставляется по трубопроводу к радиатору. Проходя через батарею, энергия в виде тепла передается металлу из которого собственно и состоит радиатор отопления.
Не у всех радиаторов отопления процент соотношения отдачи тепла конвекция-излучение одинаковый. А всё из-за разных конструктивных особенностей различных видов и типов радиаторов. Например у всем известного с детства чугунного радиатора большая часть тепла отдается в окружающую среду по средством излучения. Такую же особенность имеет и однопанельный стальной радиатор. А вот современные биметаллические и алюминиевые имеют на секциях ребра, образуя своеобразные ходы, в которых образуются конвекционные потоки при нагреве радиатора.
Такую же особенность имеют стальные панельные радиаторы с конвекционными ребрами.
Скорость нагрева помещения напрямую зависит от температуры радиатора и его вида. Так как конвекционным способом помещение прогревается быстрее, чем излучением. Поэтому современные радиаторы имеют такую конструкцию.
Температура радиатора регулируется не только температурой самого теплоносителя, но и скоростью прохождения этого теплоносителя через него. Поэтому все они при подключении к системе отопления оснащаются регулировочными вентилями, либо термоголовками или сервоприводами.
В зависимости от способа подключения батареи отопления, работать она будет по-разному, то есть в плане отдачи тепла будут наблюдаться отличия. Где-то эффективность подключения будет способствовать практически 100 % мощности, а где-то и меньше.

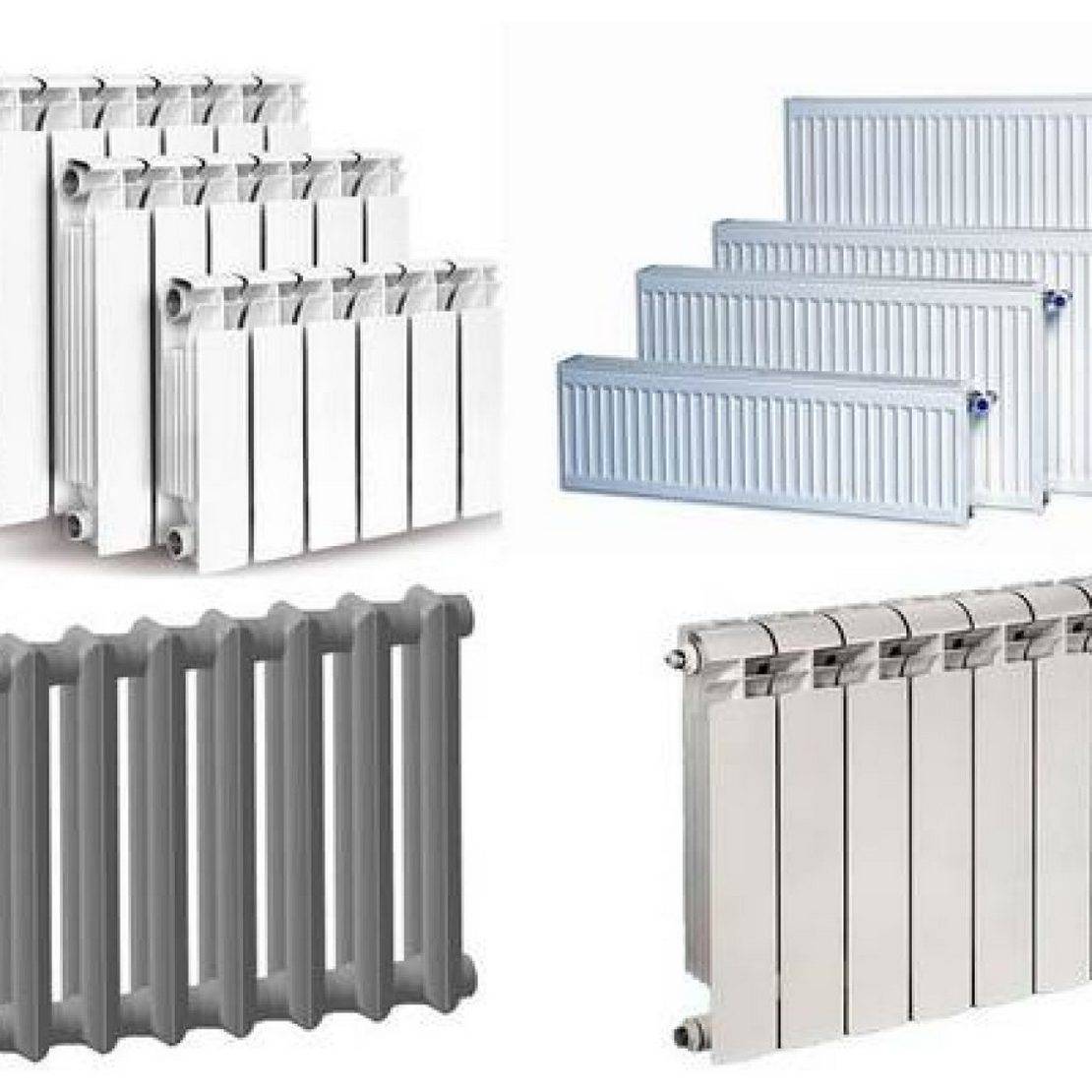

Разновидности радиаторов для водяного отопления
Производители предлагают батареи из разного материала, что влияет на их характеристики.
Рассмотрим самые популярные водяные радиаторы отопления:
- Алюминиевые. Отличаются эстетичным видом, малым весом, что облегчает процесс монтажа. Но при этом алюминиевые батареи требуют чистого теплоносителя без примесей, химических компонентов, потому чаще всего используются в автономных схемах. В магистралях центральной подачи тепла вода идет из-под крана без тщательной очистки, туннели засоряются, возникает химическая реакция – все это быстро выводит оборудование из строя. К тому же алюминиевые приборы нельзя стыковать фитингами и трубами из меди, поскольку образуется гальваническая пара.
- Биметаллические батареи. Изготовление радиаторов подразумевает применение двух металлов – алюминия и стали. Корпус из алюминия быстро прогревается, обладает большой теплоотдачей, стальной сердечник нетребователен к чистоте воды, выдерживает гидроудары, высокое давление, поэтому батареи можно применять в квартирах с центральным отоплением.
- Чугунные. Самые известные радиаторы, которые выдерживают более 50 лет эксплуатации без необходимости ремонта. Проблема только в массивности приборов, устанавливать батареи в одиночку сложно, зато изделия выдерживают значительный нагрев теплоносителя, не требуют особой чистоты воды, не ржавеют. Чугун долго греется и так же медленно остывает, потому отрегулировать интенсивность прогрева помещения сложно.
- Стальные. Легкие устройства монтируются без особых проблем, панельные агрегаты имеют высокую теплоотдачу, инертности ниже, чем у чугунных, потому сложностей с регулировкой интенсивности отопления в помещении не возникнет. В продаже есть трубчатые батареи стильного оформления, но стоят приборы дорого и не применяются в централизованных системах. Сталь считается нестойким материалом, не выдерживает гидравлических ударов, быстро ржавеет, потому стальные батареи подходят только для автономных инженерных конструкций в частных домах.
