Выбор диаметра труб для отопления – важно не ошибиться

Какие бывают диаметры (+ таблица с размерами)

Важно ориентироваться не только в видах труб, но и в типах диаметра. Если взять для расчёта не те данные, из строя может выйти вся система

Чтобы не допустить распространённых ошибок, важно ознакомиться со всеми нормами и понятиями.

Крайне непрофессионально использовать исключительно теоретический диаметр трубы для проведения расчётов. Да, это удобно, быстро, но ненадёжно. Чтобы понять, как измерить диаметр, нужно определиться с тем, какой именно параметр необходимо определить. Существует несколько значений, необходимых для корректных расчётов:

  • Условный проход. Это размер трубы от стенки к стенке, измеряемый в миллиметрах. При использовании дюймовой измерительной системы необходимо округление, что может негативно сказаться на точности результатов. Понятие необходимо при соединении нескольких элементов, например, трубы и фитинга.
  • Толщина стенок отыгрывает далеко не последнюю роль в точности расчётов. Благодаря понятию можно легко определить прочность и надёжность системы, рассчитать максимальные нагрузки и определить пригодность трубы для той или иной сферы применения.
  • Наружный диаметр – внутренний диаметр, к которому прибавлена толщина стенок.
  • Номинальный диаметр – аналог условного прохода, просчитанный более точными методиками.

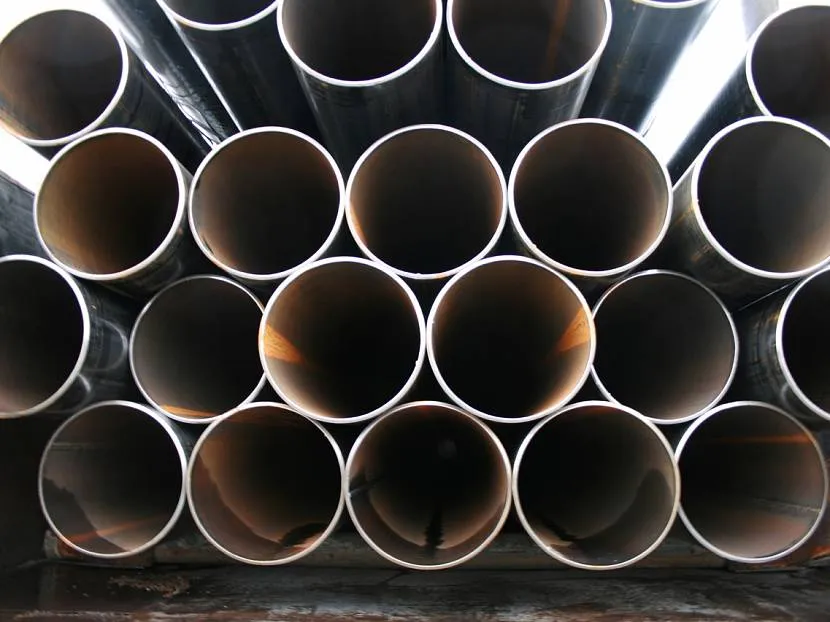

Диаметры труб. ГОСТИсточник mirtrub8.ru

Измерение диаметра трубы

Важно определить, в какой единице измерения должен быть результат. Это могут быть как дюймы, так и миллиметры

Намного удобнее использование метрической системы. Подобный подход позволяет более точно определить конечные характеристики полученной системы. Несмотря на это, чаще всего используются именно дюймы. Благодаря им результат можно легко округлить, что упрощает задачу, но снижает точность показателей. Стоит отметить, что разница совершенно незначительна. Для более чёткого понимания, рекомендуется ознакомиться с размерами труб в дюймах и миллиметрах. Таблица позволит легко адаптироваться, научиться понимать незнакомые размеры. Таблица диаметров стальных труб:

Условный диаметрДюймы
1506
2008
25010
30012
35014
40016
50020

Таблица размеров диаметров стальных труб разрабатывалась таким образом, чтобы пропускная способность увеличивалась до 50 процентов во время увеличения индекса. В целом же, 1 дюйм составляет 25,4 миллиметра. Например, 86,36 миллиметров – размер трубы в 3,4 дюйма. Диаметр трубы в 1-2 дюйма – 25,4 – 50,8 миллиметров.

Нередко можно прочесть о том, что в данной ситуации отлично подойдёт средний размер. Порой, не совсем понятно, какой размер относиться к большому, какой к маленькому. Первым делом требуется определить, какой именно диаметр указан в рекомендациях. Если речь идёт о внешних диаметрах, следует полагаться на следующие параметры:

  • менее 102 – маленькие;
  • 102 – 246 – средние;
  • 425 и более – большие.

Внутренний диаметр зачастую не сильно отличается от внешнего, он это не означает, что его измерением можно пренебречь.


Чем толще стена – тем больше нагрузок выдержит труба. К сожалению, по-настоящему толстыми стенки бывают не частоИсточник trubametall.uz

Расчёт внутреннего диаметра трубы

Чтобы определить внутренние размеры, необходимо узнать внешние данные. Для этого следует взять рулетку и обвести её вокруг трубы. После полученное число следует умножить на 3,1415 (число П).

Для определения внутреннего диаметра необходимо знать толщину стенок. Данное значение необходимо умножить на 2, после чего отнять результат от внешнего диаметра.

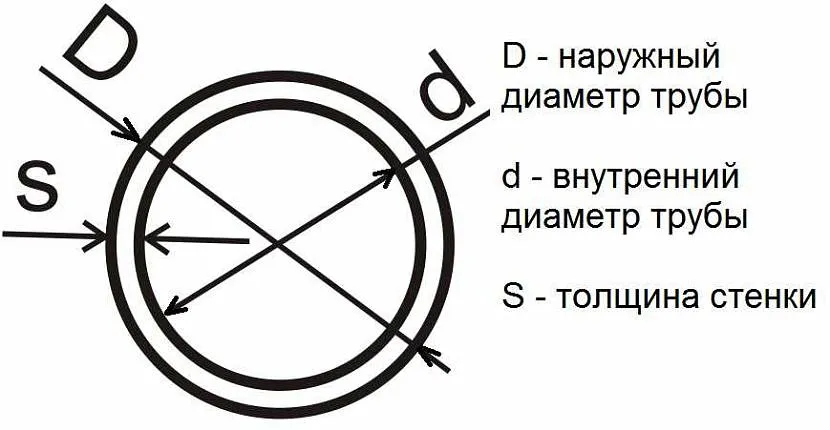

Обозначение буквИсточник satu.kz

Перед закупкой труб необходимо определить задачи, которые будет выполнять установленная система. В случае, если требуется высокая устойчивость к внутреннему давлению, лучше всего использовать бесшовный вариант. Если же нагрузки будут минимальными, выбор значительно увеличивается, шов может быть как маленьким, так и огромным. Это слабое место, которое может не выдержать серьёзного напряжения. Полагаясь на данные, полученные временем, лучше не использовать самые дешёвые варианты.

Диаметр труб также отыгрывает большую роль в дальнейшей эксплуатации. Для измерения следует воспользоваться простой формулой: длинна умноженная на число П. Если же речь о внутреннем диаметре, достаточно отнять от полученных результатов толщину стенки, умноженную на 2.

Перед приобретением трубы важно определить конкретные задачи. Если это небольшая или нерегулярная нагрузка, подойдут бюджетные варианты

В противном случае нужны исключительно бесшовные модели. Благодаря надёжной структуре такая труба не будет нуждаться в ремонте максимально длительный период.

Подробнее, как разобраться с диаметрами труб в видео:

В чем суть выбора элементов отопления?

В основном, когда осуществляется подбор труб для отопления, чаще всего задаются вопросы: какие трубы лучше, из какого материала, какое сечение выбрать, как рассчитать? Для получения достойного ответа первым делом нужно определиться, что для вас более важно: стоимость всей системы отопления либо соответствие требованиям, предъявляемым к размеру трубы? Для начала определимся с материалом. Все трубы, используемые в системах отопления, условно можно разделить на два вида:

  • металлические (черный металл, нержавейка, бронза, медь, латунь);
  • полимерные (полиэтилен, металлопластик, ПВХ, полипропилен).

Даже специалисты не назовут вам идеального материала для отопления, так как любой из вышеперечисленных имеет свои достоинства и недостатки. Единственным вариантом, полностью исключающим использование в качестве труб отопления, считается ПВХ, так как он не выдерживает высокие температурные режимы. Менее восприимчив к высоким температурам полипропилен, но и он не рекомендуется для использования в системах отопления. Итак, выбирать придется один из следующих вариантов.

Выбирая металлопластиковые трубы для отопления, обращайте внимание на маркировку. Трубы должны выдерживать минимальное давление 6,6 атм при температуре 95Со. Это небольшое сопротивление потоку жидкости, простота монтажа, устойчивость к температурам до 130 градусов при условии кратковременного повышения

Еще одним плюсом можно считать гибкость и возможность размещения за стенами либо мебелью. Следующий вариант – полиэтилен. Такие трубы при нагреве подвергаются растяжению, значит, не обойтись без использования дополнительных крепежей. Если же участок достаточно длинный, то необходимо воспользоваться компенсационными петлями, которые будут принимать на себя трубный изгиб в процессе вытягивания под воздействием высоких температур. Это все отличия от металлопластикового варианта. Можно отметить, что любые пластиковые трубы не создают дополнительного шума, это тоже относится к их преимуществам. Отличным вариантом для отопления считаются трубы из меди

Это небольшое сопротивление потоку жидкости, простота монтажа, устойчивость к температурам до 130 градусов при условии кратковременного повышения. Еще одним плюсом можно считать гибкость и возможность размещения за стенами либо мебелью. Следующий вариант – полиэтилен. Такие трубы при нагреве подвергаются растяжению, значит, не обойтись без использования дополнительных крепежей. Если же участок достаточно длинный, то необходимо воспользоваться компенсационными петлями, которые будут принимать на себя трубный изгиб в процессе вытягивания под воздействием высоких температур. Это все отличия от металлопластикового варианта. Можно отметить, что любые пластиковые трубы не создают дополнительного шума, это тоже относится к их преимуществам. Отличным вариантом для отопления считаются трубы из меди.

Они ничем не уступают металлопластиковым аналогам, а можно считать, что многие характеристики на порядок выше. Специалисты считают медь идеальным материалом для отопления, срок службы такой системы достигает 100 лет. Но как недостаток можно отметить высокую теплопроводимость (что не является недостатком при устройстве системы теплого пола), а также очень высокую стоимость. Отопительная система из нержавеющей стали не пользуется особенной популярностью, так как монтаж довольно сложный, если сравнивать с другими трубами. Нержавеющая сталь на порядок дешевле меди, но не обладает достаточной гибкостью и теплопроводностью.

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

Соотношение наружного и внутреннего диаметра полипропиленовых труб

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

  • если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
  • если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Порядок расчета сечения магистралей теплоснабжения

Размеры труб

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Q=(V*Δt*K)860

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Коэффициент КСтепень теплоизоляции здания
3-4Минимальная теплоизоляция
2-2,9Минимальное утепление фасада – облицовка кирпичом.
1-1,9Средний уровень теплоизоляции
0,6-0,9Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Q=(47*43*1.1)/860=2.585 кВт/час

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

какой выбрать, последствия заужения к квартире, подбор по таблице

Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.

Правильно подобрать диаметр — это залог надёжной, комфортной и эффективной системы обогрева помещений.

К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.

Odnoklassniki

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

  • маленький объём теплоносителя быстрее нагревается;
  • меньший просвет создаёт большее сопрот

ogon.guru

Характеристики полипропиленовых труб

  • Основные преимущества полипропиленовых изделий:
  • Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
  • Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
  • Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
  • Срок службы до 50 лет.
  • Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
  • Абсолютная экологическая безопасность.
  1. Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
  2. Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
  3. Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
  4. Наличие на рынке некачественных материалов с дефектами внешнего слоя.
  5. Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
  6. Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Особенности выбора сечения отопительных труб

Функция трубопровода заключается в транспортировке теплоносителя от котла, где он нагревается, к отопительным приборам и обратно в котел

При этом важно правильно подобрать диаметр труб для отопительной системы в частном доме. Ошибки в подборе сечения снижают КПД системы, что ведет к перерасходу топлива и увеличению нагрузки на котельный агрегат

От диаметра трубы отопления зависит, как поток теплоносителя будет перемещаться по системе. Размер сечения трубопровода влияет:

На скорость потока. Если теплоноситель движется медленно, приборы отопления, расположенные на максимальном удалении от котла, не могут полноценно прогреваться, а поднимать температуру жидкости в системе свыше установленных пределов нельзя. Высокая скорость потока приводит к возникновению турбулентности в изгибах трубопровода, из-за чего возникает неприятный шум

Важно добиться равномерного, без завихрений, потока жидкости и оптимального распределения тепловой энергии по отопительным радиаторам.
На общий объем теплоносителя. Для гидравлической системы отопления необходимо использовать трубы увеличенного сечения, чтобы не было серьезной потери скорости движения жидкости из-за трения о внутреннюю поверхность трубопровода

Чем больше диаметр трубопровода, тем больше объем жидкости в системе. Соответственно будет возрастать расход энергоносителя на ее нагрев до расчетных температур. Если выбрать слишком большое сечение трубопровода, давление в системе будет настолько низким, что теплоноситель не сможет циркулировать.
На гидравлические потери. При использовании в системе труб различного диаметра, на их стыках возникает разность давления. Это повышает гидравлические потери. Тот же эффект наблюдается, если полипропиленовые трубы соединены с нарушением технологии монтажа. Из-за формирования наплывов на внутренней поверхности стыка происходит заужение рабочего сечения.

Чтобы избежать финансовых потерь при переделке отопительной системы, КПД которой отказалось низким, необходимо грамотно выполнить расчет диаметра трубы для отопления. Рекомендуется обратиться к профессионалам, которые подберут необходимые диаметры труб на основании точных тепловых и гидротехнических расчетов, воспользоваться специализированной программой-калькулятором либо вычислить параметры самостоятельно, по стандартным формулам.

Монтажные гильзы

Монтаж отопительной системы невозможен без использования монтажных гильз. При прокладке трубопровода сквозь стены и перекрытия стенки изделий вступают в контакт с агрессивной средой.

В силу физических законов, трубы при эксплуатации будут подвергаться периодическому сужению и расширению. Это приведет к механическому воздействию на поверхность с гарантией более быстрого износа в местах контакта. Чтобы этого избежать, в строительных нормах СНИП предусмотрено снабжение трубопроводов дополнительными конструктивными деталями, которые называются гильзами.

Гильзы призваны:

  • предотвращать протекание жидкостей со смежных помещений или улицы;
  • не допускать прохода ненужных газообразных веществ;
  • сохранять звукоизоляцию;
  • обеспечивать целостность строения при демонтаже или замене трубопровода;
  • предупреждать проникновение нежелательных насекомых в помещения.

Трубопровод может проходить через любое здание в двух плоскостях: вертикальной (полы, перекрытия, потолки) и горизонтальной (внутренние и внешние стены, перекрытия).

Гильза состоит из:

  1. Чехла (стандартный или нарезается из стальных или полимерных труб).
  2. Набивки (заполнение полости между трубопроводом и чехлом), в качестве которой может выступать мягкий негорючий материал. Возможно использование специальных цементных или глиняных смесей.

Размер гильзы в сборе определяется внешним диаметром трубопровода и толщиной стены или перекрытия: размер чехла и длина изделия должны быть на 10–20 мм больше.

Данное видео кратко познакомит с монтажом системы отопления в квартире.

Общие сведения о трубах отопления

Все трубы для систем отопления условно могут быть поделены на два вида: металлические и полимерные.

Металлические:

  • медные;
  • металлопластиковые;
  • бронзовые;
  • металлические гофрированные;
  • стальные.

Медные трубы превосходят все остальные по таким параметрам: долгий срок службы, гладкость, повышающая скорость передвижения теплоносителя, устойчивость к ультрафиолету.

Полимерные:

  • поливинилхлорид (ПВХ);
  • полиэтилентерефталат ( ПЭТ);
  • металлопластик;
  • полиуретан;
  • пропилен;
  • полипропилен.

Рассчитываем диаметр отопительных труб

Измерение труб базируется на 2-ух системах:

  • в миллиметрах по «условному» диаметру;
  • в дюймах по диаметру резьбы (1дюйм – это 25,4мм).

Делаем расчёт отопительных труб если исходить из вида труб (пластик, металопластик, сталь) профессионалы рассчитывают диаметр при помощи специализированных таблиц и формул.

Расчёт отопительных труб должен выполняться в начале проектирования системы

При расчёте диаметра, на специализированных таблицах задаётся нужная тепловая нагрузка (поток тепла), и также расход носителя тепла. Под тепловой нагрузкой имеется в виду сумма отдачи тепла от всех приборов системы обогрева).

Изучаем baxi навесной котел тут.

В основном, такие вычисления применяют в очень тяжелых отопительных системах. В обиходе (в приватных домах, квартирах) – используют следующие классические размеры:

  • от 10 до 15 мм – трубный диаметр, которые предназначены для водоподачи (либо в дюймах от одной второй до трёх восьмых);
  • от 20 до 25 мм – трубный диаметр, применяемых как стояк в системе (в дюймах от трёх четвёртых до одного).

Правильно определённый трубный диаметр, содействует очень эффективной работе систем отопления.

Гидравлический расчёт – принципиальный момент во время установки либо замене системы обогрева. Необходимо серьезно отнестись к определению значений всех его составляющих, неплохо бы, чтобы его проводил мастер. Невыполнение какого-нибудь условия при установке и расчёте может привести к ответственному сбою во время начала эксплуатации и полному выходу системы обогрева из строя.

Итак, подведём итоги публикации:

гидравлический расчёт проводят для определения сопротивления в трубах системы обогрева; при гидравлическом расчёте необходимо брать во внимание вид системы обогрева: централизованная или независимая; что же касается диаметра труб, то при центральной системе диаметр формируют исходя из этого отопительным системами квартир, а при независимой – диаметр в зависимости от: материала изготовления труб; вида циркуляции (выполняется с помощью насоса либо конвективная циркуляция); скорости водного потока;вододавления; разводки системы обогрева; типа носителя тепла. в самых разнообразных помещениях и при функционировании различных отопительных систем лучше обдуманное применение труб того либо другого диаметра, если учесть, что диаметр оказывает влияние на давление в трубах (больше диаметр – меньше давление); расчёт параметра мощности теплоснабжения позволяет судить о рабочей эффективности системы для отопления; в основном, вычисления для диаметра труб применяют для очень тяжелых отопительных систем, в обиходе используют классические размеры (от 10 до 15 мм для водоподачи и от 20 до 25 мм для стояка воды); чем точнее определён трубный диаметр для хорошей отопительной системы, тем эффектнее будет работа системы

к меню ^

Материалы для производства труб отопления

Важно не только то, какой диаметр труб для отопления выбирает пользователь, но еще и размеры гильзы, используемой для прокладки изделий через стены дома или квартиры. Сечения отопительных труб обязаны быть меньшими, нежели сечения этих гильз

При этом не стоит забывать, что применение разных материалов предполагает оперирование разными видами исчислений. На данный момент трубы для систем отопления могут быть:

  • полимерными (полипропилен с армированием, сшитый полиэтилен) – выгодный и удобный вариант для монтажа в частных домах;
  • стальными – мало популярны из-за небольшого срока эксплуатации, который обусловлен коррозией труб, сложностями ухода за ними, трудностями проведения ремонтных работ и установки;
  • медными – дорогие, но по-настоящему качественные изделия;
  • металлопластиковые – вне зависимости от того, какой диаметр труб для отопления был выбран, не рекомендованы к применению (они лопаются на изгибах при повышенных температурах).

Пластиковые и медные изделия маркируются по внешнему сечению, металлические – по внутреннему. Если система монтируется из разных по материалу изготовления конструкций, об этом нельзя забывать. Таблица диаметров труб отопления, приведенная ниже, дает возможность легко определиться с соответствием наружного сечения (в миллиметрах) полипропиленовых и металлопластиковых изделий.

ПолипропиленМеталлопластикПолипропиленМеталлопластик
1251105040
110904032
90753225
75632520
63502016

Также несложно найти и другие таблицы подбора диаметров труб отопления на специализированных сайтах всемирной паутины. С их помощью следует проводить работы по обустройству комбинированных (медь плюс сталь, металлопластик плюс металл и пр.) систем.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
