Запуск системы отопления
Во избежание гидроудара и разрыва радиатора при опрессовке нужно закрыть запорные шаровые краны и клапан выпуска воздуха и дождаться, когда вода наполнит систему квартиры, а трубы станут горячими
Далее нужно медленно открыть запорные краны, очень осторожно открутить головку клапана выпуска воздуха и держать её открытой, пока не прекратится шипение и не появится вода. Это будет означать, что радиатор наполнен водой и в нём нет воздушной пробки
После появления воды клапан надо закрыть.
Данную операцию нужно проводить аккуратно и внимательно. Если открыть клапан выпуска воздуха резко, то грязная жидкость может испортить мебель и обои. Существуют, правда, автоматические клапаны, которые закрываются сами, когда выходит весь воздух.
Базовые правила установки
Чаще всего радиаторы отопления размещают под окнами, так как наибольшие теплопотери концентрируются именно там. Также есть вариант размещения вдоль внешней стены дома, так как она непосредственно контактирует с холодным уличным воздухом и охлаждает помещение.
Нагретый воздух от батареи, согласно законам физики, поднимается вверх и создаёт своеобразную завесу от холодного воздуха, исходящего от стекла. Чтобы этот барьер был эффективным, размер батареи должен соответствовать не менее, чем 70% размера окна, под которым она расположена.
Если радиатор отопления был выбран слишком коротким, то по его краям могут оставаться холодные зоны и помещение также не будет комфортным по температуре.
Процесс демонтажа
Первый шаг — перекрытие вентилей радиатора. Регулировочный вентиль закрывают руками, для запорного понадобится шестигранник.
Запомните, сколько оборотов сделано — именно на это количество вы его потом откроете.
Следующий этап — отсоединение батареи от вентилей. Оно осуществляется посредством газового или гаечного ключа. Если радиатор стоит на американке (съемная муфта), открутите гайку.
Внимание! Посмотрите, есть ли перемычка между подводками с вентилями. Если ее нет, то отключив кран, вы перекроете весь стояк, помешав соседям
Как слить воду
Подача при верхнем розливе вынесена на чердак и соединена с обратным розливом в подвале посредством независимо функционирующих стояков. У каждого стояка есть две точки выключения, верхняя и нижняя. Отключите сперва верхний вентиль, который находится на чердаке, потом подвальный. Заглушку выверните на пару оборотов. Дождитесь, пока спадет струя воды, после докрутите до конца. Часть воды останется в стояке, она прольется после вскрытия подводки.
Стояки подачи и обратного тока при нижнем розливе находятся в техническом подвале здания. На верхнем этаже они соединены посредством перемычки. Отключите и подающий, и обратный стояки.
Если неизвестно, какой у дома тип разводки, спуститесь в подвал. Сколько там труб? Если дом опоясан двумя трубами, одетыми в теплоизоляцию, то это нижний розлив, если одной — верхний.
Закройте свой стояк и два соседних.
Снятие чугунной батареи
Если с алюминиевым радиатором все делают по стандартной схеме, то чугунный прибор требует особого подхода:
- Не снимайте радиатор с креплений в одиночку: батарея с водой очень тяжелая. Пусть работу облегчат два ассистента.
- Открутите футорки радиатора разводным ключом.
- Если отсоединить батарею разводным ключом не удастся, возьмите специальный радиаторный ключ. За ним можно обратиться в управляющую компанию, в строительных супермаркетах он не представлен.
- Открутите поочередно верхние и нижние ниппель-гайки (на каждую один оборот ключа).
- Часто бывает, что стыки так прикипели друг к другу, что отсоединить радиатор не получается даже специальным ключом. Воспользуйтесь болгаркой, ножовкой по металлу.
После удаления старого агрегата переходите к монтажу нового.
Прокладка отопительных труб
Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:
- Открытый
- Скрытый
С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:
- Затрудняется дальнейшее техническое обслуживание системы
- Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
- Определенный процент тепла уйдет на подогрев декоративной конструкции
Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:
- Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
- Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
- Простое дальнейшее обслуживание коммуникаций
- Небольшие временные затраты на прокладку труб
Прокладка труб скрытым методом
Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:
- Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
- Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
- На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы
Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.
К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.
Прокладка труб открытым методом
Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.
Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.
Прокладка открытым методом может быть организована одним из следующих способов:
- Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
- Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
- Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше
Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.
Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение
Так же советуем вам узнать подробнее про индивидуальное отопление в квартире
Монтаж новых батарей
Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):
- Примерное расстояние между полом и нижним краем – 15 см
- Примерное расстояние между подоконником и верхним краем – 15 см
- Зазор между радиатором и стеной – минимум 2 см
Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.
Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.
Дополнительное видео
Подводим итоги
Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.
Дополнительные расчеты и рекомендации
Перед установкой батарей отопления вам нужно усвоить еще несколько правил:
На рисунке показано идеальное расположение батарей относительно пола, окна и стены.
- располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
- располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
- наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
- расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
- радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.
Виды разводки батарей
Существует всего 4 типа подключения радиаторов:
Боковое одностороннее
Такой метод подключения больше всего распространен в наше время. Его смысл состоит в том, чтобы подключить подводящую линию к верхнему патрубку, а обратку к нижнему с той же стороны. Таким образом происходит максимальная отдача тепла от воды к батарее
Важно отметить, если подключить наоборот, то есть горячую снизу, а обратную сверху, то мощность радиатора упадет. Недостатком данной системы является то, что она плохо работает с многосекционными радиаторами.
Диагональное
Этот метод зачастую используется в сочетании с многосекционными батареями, где количество секций составляет более 12. При такой разводке труба с горячей водой подключается сверху с одной стороны батареи, а обратка – снизу с другой стороны. Таким образом даже самая длинная батарея прогревается равномерно.
Нижнее
Этот способ будет эффективен, если трубы системы отопления находятся под полом или плинтусом. При нижней разводке вы сохраняете эстетический вид помещения, но теряете в мощности, так как обе линии (горячая и обратная) подключаются снизу радиатора с разных сторон. При нижнем методе подключения теплопотери имеют наибольшие значения в сравнении с другими способами подключения.
С выбором метода подключения все просто – если у вас батареи до 12 секций, то смело подключайте их боковым односторонним способом, а если больше, то диагональным. Использовать нижнее подключение мы не рекомендуем, так как оно увеличивает затраты на отопление и снижает эффективность батарей.
Многоуровневый пол
Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.
Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.
Зонирование
Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:
- Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
- Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
- Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.
Делаем все необходимые замеры
Если вам все же повезло, и вы смогли прийти к соглашению с соседями, то необходимо будет сделать следующее:
- Снять замеры и записать диаметр выходного отверстия из батареи соседа, живущего сверху, а также диаметр входного отверстия батареи у соседа, живущего ниже
- Сделать необходимые измерения длины трубы, которая нужна для подключения соседа сверху.
- Сделать вычисления суммы расстояний от выхода из батареи соседа сверху, вплоть до уголка, и от уголка до плиты перекрытия между вашими квартирами.
- Сделать все необходимые замеры длины трубы, которая понадобиться для того, чтобы подключить соседа снизу
- Высчитать сумму расстояний от входа в батарею до уголка, и от уголка к плите перекрытия
- Рассчитать необходимую длину трубы в вашей квартире.
- Также нужно будет посчитать длину трубы, которая будет проходить через плиты перекрытия (около 1 метра). При этом нужно будет взять трубу того же диаметра, которая была использована для подключения старого радиатора.
Как выбрать новые батареи
Замена батарей отопления начинается с их покупки. В магазинах мы можем найти самые разные радиаторы, начиная от чугунных и заканчивая биметаллическими. Что из этого подойдет для квартирной установки?
Чугунные батареи
Следует отметить, что чугунные батареи достаточно часто встречаются в многоквартирных домах небольшой этажности. И потребители от них активно избавляются – они морально устарели и не отвечают современным требованиям. Они выдерживают высокое давление, но для монтажа в высотных домах они не подходят. Даже если выбрать современную дизайнерскую модель, она не сможет порадовать высокой эффективностью – сказывается низкая теплоотдача и высокая теплоемкость.
Стальные панельные и трубчатые батареи
Стальные батареи применяются для обогрева 9-16-этажных домов, но их нельзя назвать стойкими к высокому давлению. К тому же, их нередко разрывают гидроудары, возникающие в централизованных системах отопления. Современные панельные стальные модели вообще не рекомендованы для квартирного монтажа – они годятся разве что для малоэтажного жилья с автономным отоплением, где нет высокого давления теплоносителя. Что касается трубчатых моделей, то они довольно выносливые, но в продаже встречаются очень редко.
Батареи из алюминия
Алюминиевые батареи отопления не подходят для обогрева квартир ни при каких условиях. Все дело в том, что алюминий не выдерживает высокого давления и совершенно не умеет переносить гидроудары. В результате батареи разрываются уже при заполнении и первичной проверке отопительной системы. Также алюминий подвержен коррозии, возникающей из-за воздействия агрессивного теплоносителя – в таких условиях продолжительность их срока службы не превысит 3-4 лет.
Выносливые биметаллические радиаторы
Биметаллические радиаторы являются оптимальным выбором для установки в квартирах. Вот их преимущества:
- Небольшой вес и удобство в монтаже;
- Высокая теплоотдача и минимальная инерционность;
- Стойкость к агрессивному теплоносителю;
- Стойкость к повышенному давлению в трубах;
- Стойкость к сильным гидроударам.
Многие производители биметаллических батарей уверенно заявляют, что их продукция выдерживает скачки давления до 50 атмосфер. Этот показатель действительно весомый, поэтому эти батареи являются рекомендованными для квартирного монтажа.
Основой биметаллических батарей являются надежные и долговечные металлические сердечники, через которые протекает теплоноситель. Поверх сердечников одевается алюминиевая «рубашка», рассеивающая тепло в помещениях. Алюминий здесь никак не контактирует с агрессивным теплоносителем и не подвержен воздействию давления – все невзгоды принимает на себя прочная и выносливая сталь.
Кроме того, биметаллические радиаторы обладают привлекательным внешним видом – они гораздо красивее и компактнее своих чугунных собратьев. Что касается теплоотдачи, то она 70-80% выше – дома будет тепло и уютно. В сочетании с легкостью монтажа, все это делает биметаллические батареи лучшим решением для квартирного монтажа.
Единственным недостатком биметаллических батарей является их высокая стоимость. Но в продаже всегда можно найти модели от малоизвестных производителей, практикующих более доступную ценовую политику и предлагающих батареи по доступным ценам.
О том какие батареи отопления лучше выбрать для частного дома читайте в другой статье на нашем сайте.
Установка новых батарей
Схема установки батареи
Перед тем как начать устанавливать новое отопительное оборудование, следует вынести из помещения демонтированные изделия, чтобы они не мешали работе. Полы нужно застелить плотным материалом, чтобы не поцарапать их острыми гранями нагревателей.
Дальнейшая работа проводится в такой последовательности:
- Нанесение разметки для крепления кронштейнов. Расстояния указаны в инструкциях, которые прилагаются к изделиям. Вертикаль и горизонталь выверяется с помощью уровня.
- Высверливание отверстий. В них вставляются пластиковые дюбели и вкручиваются держатели. Здесь нужно выдержать точное расстояние до стены, чтобы нагреватели точно и прочно стали в пазах.
- Навешивание радиаторов на кронштейны. Если выбор сделан в пользу чугунных изделий, лучше пригласить помощника, так как батареи очень тяжелые.
- Изготовление разводки. В зависимости от выбранного материала для этого используется сварка по металлу или паяльник для полипропилена. Перед входом в радиатор нужно обязательно поставить шаровой кран.
- Изготовление сгонов, присоединение их к входным и выходным отверстиям. После этого вся система собирается и закольцовывается.
- Установка крана Маевского. Это делается на верхних этажах, где стояк заканчивается. Заменимая деталь прикручивается вместо заглушки на противоположной от врезки верхней части батареи. Кран нужен для стравливания воздуха после запитывания системы.
- Крепление заглушек. Они ставятся в незадействованные торцы радиаторов, делая их герметичными. Для достижения большей надежности на резьбу стоит намотать паклю или ФУМ ленту.
Типовые вопросы
ЖЭК обязан заменить устаревшие батареи за собственный счёт. На плечи УК возложена основная мера ответственности за грамотное обслуживание общедомового оборудования. Выясним, какова мера ответственности, если отказаться менять батарею? Имеются ли льготы? Позволяет ли закон, при замене отопительных приборов за собственные деньги, получить с УК компенсацию?
Замена радиатора центрального отопления/replacing central heating radiator
Замена радиатора: ответственность в случае отказа
Когда уже составлено заявление, заверенное нотариусом, с требованием о замене, но ЖЭК никак не реагирует, то необходимо потребовать от руководства УК письменный отказ. Имея на руках нотариально заверенное заявление и письменный отказ, можно смело идти в суд.
Существуют ли субсидии
Существуют категории граждан, имеющих право получить субсидии при замене батарей:
- Семьи, воспитывающие более троих несовершеннолетних.
- Лица с инвалидностью 1 и 2 групп.
- Лица пенсионного возраста.
- Ветераны труда.
- Труженики тыла.
Можно ли заменить батареи за собственные деньги, с последующей компенсацией УК
Если владелец жилья меняет в квартире за свой счёт батареи, а при этом, по закону, отопительная система – это придомовое имущество, то меняя радиаторы собственными силами, владелец улучшает общедомовое имущество.
УК – это наёмная организация, обслуживающая общедомовое имущество. Поэтому взаимоотношения с коммунальщиками обязаны носить договорной характер. Известите коммунальщиков о том, что вами заменяются отопительные приборы.
Если такое условие прописано в договоре с ЖЭКом, а он отказывает, то суд встаёт на сторону истца, присудив возмещение компенсации.
Пошаговая инструкция по замене батареи отопления
При наличии трехходового крана, раскрутите его и убедитесь в отсутствии воды в старом радиаторе. Для этого выкрутите винт и снимите флажок, или немного ослабьте шток. Если со штока не начнет капать вода, откручивайте винт дальше. Если в кране есть жидкость, вы услышите характерные звуки. Если вы увидели капли, закручивайте винт обратно и выясняйте, почему доступ воды не был прекращен. Если все в норме, снимайте верхнюю часть трехходового крана.
Если на верхней и нижней трубах стояка, ведущих от радиатора вверх и вниз соответственно, есть лишние резьбы, вам необходимо будет отрезать их. Для этого открутите первую гайку на верхней трубе, после чего поступите аналогично с нижней. Если какая-то гайка не поддается, очистите участок с ней от краски ножом или металлической щеткой.
В месте снятия гайки оставьте столько резьбы, сколько вам потребуется для того, чтобы замена радиатора отопления прошла успешно. Учтите, что резьбы должно быть достаточно для дальнейшего закручивания фитинга. Для установки тройника на 4-5 оборотов обычно достаточно 7 витков резьбы.
Снимите прежнюю батарею с креплений. Делайте это удобным вам способом:
- Сперва отрежьте трубы, после этого открутите крепежи трубчатым ключом.
- Ключом открутите крепления, отрежьте трубы.
Для обрезания трубы воспользуйтесь болгаркой. Место реза – определенное ранее (резьбы верхней и нижней труб). Не забывайте оставить 7 витков! Уберите прежнюю батарею, она вам больше не потребуется.
Снимите старые крепежи ключом или молотком. Соедините тройник с ниппелем. В ниппель закрутите шаровый кран (запорное устройство в нашей конструкции). В другой отвод закрутите пресс соединения. Один отвод тройника остается для вкручивания в трубу, часть которой мы только что отрезали. По схеме сделайте 2 такие конструкции.
Прикручивайте получившиеся конструкции с тройниками на резьбы верхней и нижней труб. Резьбы труб предварительно уплотните нитью. Закрутите фитинги тройников.
Из металлопластиковой трубы вырежьте отрезок-перемычку необходимого размера. Отрезок будет соединять свободные отводы верхнего и нижнего тройников. Калибруйте края пластиковой трубы. Вставьте трубу в отводы, слегка согнув ее. После установки, выровняйте ее.

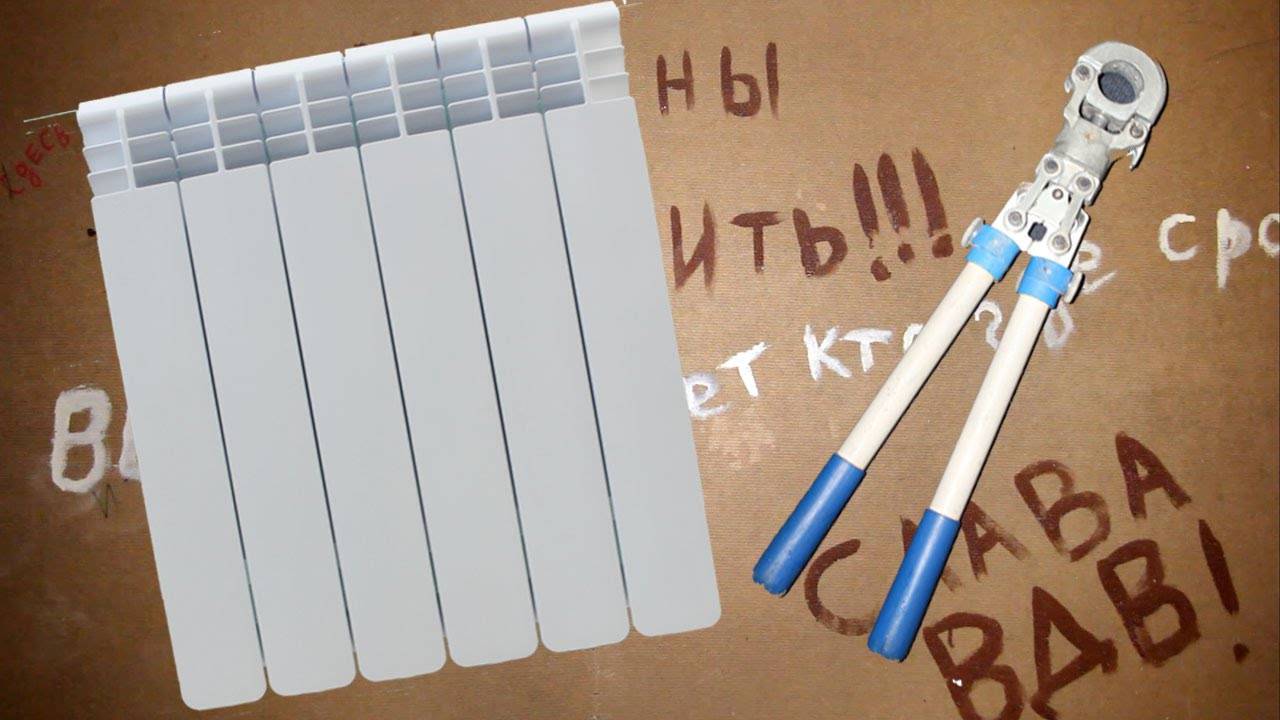

Возьмите пресс, запрессуйте пластиковую трубу.
Возьмите комплект футеров, размер которых соответствует размерам трубы. Например, ½ дюйма. Закрутите футеры на новом радиаторе. Нитью уплотните каждую резьбу. Закрутите на батарее заглушки, используя шестигранник. В верхней части радиатора используйте кран Маевского.
Определите середину батареи, учитывая количество секций.
Важно! Вешать прибор рекомендуется посредине окна, создавая тепловую завесу.
Рулеткой замерьте оконную нишу, определите ее середину. Прислоните прибор следующим образом: середина радиатора располагается на середине ниши. На крайние места между секциями вам нужно будет «надевать» крепежи. Т.е. между первой и последней секциями между остальными секциями. Сделайте на стене отметки карандашом, указав места расположения крепежей.
Уберите батарею в сторону. С помощью уровня выполните вертикальные разметки для 4 крепежей по только что нанесенным отметкам.
Вешать батарею будет необходимо, ориентируясь на подоконник (если он новый) или по уровню (если подоконник перекошенный).
Измерьте расстояние от подоконника до центра трубы. Предположим, расстояние будет 10 см. На 2 участках, на которых выполнена разметка под крепежи, наметьте 10 см, прибавив еще 1,5-2 см.
Измерьте межосевое расстояние перемычки-трубы. Сделайте соответствующие метки на 2 обозначенных выше участках.
С помощью перфоратора выполните отверстия. В каждое отверстие вставьте кронштейн, убедитесь, что он заходит полностью. При необходимости, углубите отверстия.
Закрутите в каждое отверстие кронштейн. Повесьте на кронштейны радиатор. Вам останется соединить верхнюю и нижнюю трубы стояков и батарею. Загните две металлопластиковые трубы, обрежьте их до необходимых размеров, калибруйте. Соедините конструкцию, откручивая крайние отводы тройников и завинчивая в них трубы. Опрессуйте соединения. Закрутите все гайки.
Проверьте заглушки, при необходимости, подтяните их. Плавно открывайте верхний и нижний краны, не до конца. Вы услышите шум, как только он прекратится, открывайте краны полностью.
Поздравляем: замена батареи отопления в квартире своими руками подошла к концу. Вам останется только дождаться момента, когда радиатор прогреется и начнет давать тепло вашей квартире.
