Подготовка к гидроиспытаниям
Рабочее давление является важным показателем устойчивости работы системы; от него зависит циркуляция теплоносителя, а, значит и то, насколько успешным будет отопление в доме. Каждое строение нуждается в своем рабочем давлении. Его величина определяется, главным образом, количеством этажей (высотой дома), что логично: чем выше постройка, тем сильнее должен быть напор.
Передвижение горячей массы воды по трубам вызывает сложные процессы на стыке сред с разной температурой. Это приводит к резким скачкам давления, известным как гидравлические удары, причем предсказать или предупредить их появление практически невозможно. Именно поэтому опрессовку проводят «с запасом» (иногда с превышением рабочего давления на 40%), чтобы проверить, как поведет себя система в экстремальных условиях. Перед процедурой систему подготавливают следующим образом:
- Осматривают вентили и остальную запорную арматуру, тестируют их работоспособность.
- Если есть необходимость, улучшают герметичность, для чего в трубопроводной арматуре меняют сальники (уплотнители подвижных деталей).

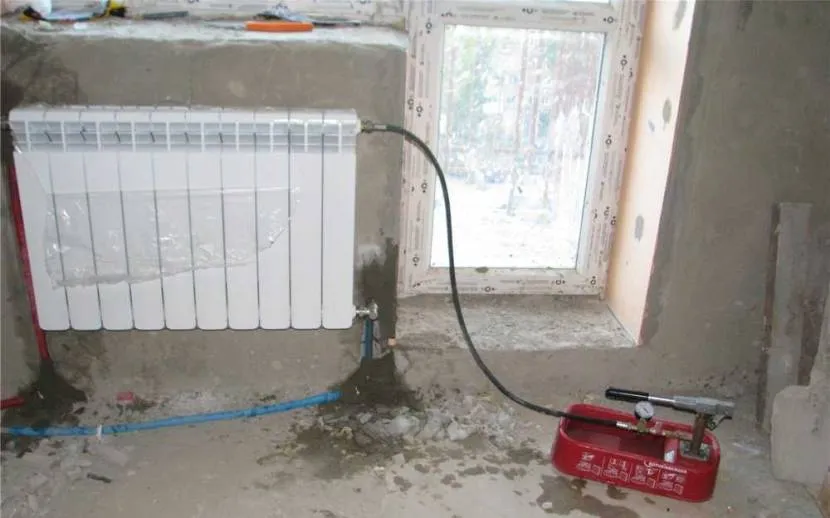

Опрессовка труб на смонтированной системе Источник stroychik.ru
- Проводят ревизию изоляции коммуникаций, реставрируют, если она нарушена.
- Внутреннюю систему дома отсекают от внешней с помощью глухой заглушки.
После завершения подготовки систему заполняют водой для проведения следующего этапа. Используется вода из водопровода; ее подключают через кран, расположенный на обратке (спускной).
Вызов специалистов или работа своими руками
При решении вопроса опрессовки рекомендуется исходить из следующих соображений. В том случае, когда пользователь не знаком с системой и даже не имеет представления о принципе её работы, выход может быть только один – пригласить для проведения испытаний представителя специализированной организации.
Стоимость работ по опрессовке зависит от множества факторов, учесть которые в рамках одного обзора просто невозможно. Всем, кто хотел бы уточнить эту величину, советуем позвонить в соответствующую организацию и получить требуемую информацию.
В заключение отметим: если хозяин дома занимается обслуживанием своего отопления (а возможно, и его модернизацией) самостоятельно, он может провести опрессовку оборудования без приглашения сторонних специалистов. Однако в этом случае нужно быть уверенным в том, что все трубы системы находятся в исправном состоянии (на них нет излишков солевых отложений). Никакого акта о проведения проверочных испытаний в этой ситуации, естественно, не потребуется.
Акт гидравлического испытания системы отопления
После завершения монтажа, но до начала отделочных работ монтажной организацией должны быть выполнены гидростатические испытания системы отопления. По результатам гидростатических испытаний составляется акт по форме, которая предусмотрена СП 73.13330.2012 «Внутренние санитарно-технические системы здания». В соответствии с нормативной документацией полное название акта следующее: акт гидростатического или манометрического испытания на герметичность. В обиходе этот документ называют акт гидравлического испытания системы отопления.
Акт гидравлических испытаний трубопроводов начинаем заполнять с внесения данных о точном наименовании испытываемой системы. Точное наименование системы указано в проекте (рабочей документации). На следующем этапе заполнения акта указываем наименование объекта (информацию о названии находим в проекте или разрешении на строительство). Далее заполняем данные о месте проведения испытания (название населенного пункта), а также даты утверждения акта.
После того как шапка акта заполнена приступаем к внесению данных о составе приемочной комиссии. В состав комиссии должны входить представители заказчика, генерального подрядчика и монтажной организации. Подробнее с системой взаимоотношений участников строительного процесса можно ознакомиться здесь. По каждому члену комиссии заносим в акт следующие данные: наименование организации и должность, фамилия и инициалы представителя.
Вслед за данными о приемочной комиссии указываем наименование проектной организации и шифр проекта, в соответствии с которым выполнены работы. Затем записываем в акт, что испытания были проведены гидростатическим методом.
Далее следует заполнить блок акта, который посвящен непосредственно гидравлическим испытаниям. Больших затруднений при его заполнении возникнуть не должно. Заполняем этот раздел в следующем порядке:
1. Заносим в акт гидравлических испытаний образец, которого представлен на этой странице, давление которым испытан трубопровод. Давление указываем сразу в двух единицах измерения – МПа и кг/см2. Тут же указываем время в течение, которого проводилось испытание системы отопления.
2. Указываем значение падения давления во время испытания. Данные заносятся сразу в двух единицах измерения – МПа и кг/см2.
3. Указываем наличие дефектов, которые были обнаружены в процессе или после испытания.
На основании полученных данных приемочная комиссия делает выводы о соответствии или несоответствии смонтированной системы отопления проектной и нормативной документации, а также выносится решение – признается ли трубопровод выдержавшим испытание или нет.
После завершения испытаний акт гидравлического испытания подписывается всеми членами комиссии. Изменение формы акта и отклонения от нее не допускаются.
Процесс опрессовки
Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.
Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.
Далее процесс такой:
- Если система была в эксплуатации, сливается теплоноситель.
- К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
- Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
- Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
- Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
- Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.
Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.
| Тип испытываемого оборудования | Испыательное давление | Длительность испытания | Разрешенное падение давления |
|---|---|---|---|
| Элеваторные узлы, водонагреватели | 1 МПа(10 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с чугунными радиаторами | 0,6 МПа (6 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с панельными и конвекторными радиаторами | 1 МПа (10 кгс/см2) | 15 минут | 0,01 МПа (0,1 кгс/см2) |
| Системы горячего водоснабжения из металлических труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 10 минут | 0,05 МПа (0,5 кгс/см2) |
| Системы горячего водоснабжения из пластиковых труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 30 минут | 0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2) |
Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа
И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)
Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).
Таблица соответствия разных единиц измерения давления
С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:
- Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
- Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).
Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.
https://youtube.com/watch?v=ruN3puj3EyU
Суть и виды опрессовки
Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.
Когда это производится с помощью воздуха – это называется пневмоопрессовкой.
Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.
При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.
В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.
Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:
- Происходит подготовка необходимых материалов и оборудования.
- Слив жидкости, которая была в отопительной системе ранее.
- Закачивание новой.
- Создание максимально возможного проверочного давления.
- Снятие контрольных замеров через 10 минут.
- Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
- Документальное оформление проведенных работ, формирование отчетов и актов.
Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.
Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.
Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.
Является ли бумага обязательной
Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.
Составные части акта опрессовки системы отопления
Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.
Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.
Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим
В основной части акта указываются:
- Город.
- Число подписания акта (и самой опрессовки).
- Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
- Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
- До каких показателей было поднято давление в системе , указываются кгс/см2.
- До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
- Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).
Заключительная часть состоит из подписей и печатей (при наличии) представителей:
- Абонента.
- Теплоснабжающей организации.
- Обслуживающей организации.
В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.
Задачи опрессовки котла отопления
Всего рассматривают 3 определяющих причины, по которым проводят опрессовку котлов отопления. В каждом из этих случаев мероприятие проводится в обязательном порядке, обеспечивая безопасность использования оборудования путем исключения вероятности протечек горячего теплоносителя.
Первичная проверка
Данный вид опрессовки проводится по результатам монтажных работ, он контролирует целостность новой отопительной системы перед сдачей ее в эксплуатацию
Важно отметить, что эту процедуру проводят сразу после окончания сборочных работ, а лишь за тем скрывают трубопровод в плоскостях стен или пола
После того, как трубы попали под штукатурку или стяжку (первичные виды отделочных работ), можно провести повторное тестирование. Это позволит без риска использовать дорогостоящие финишные материалы, предназначенные для косметической отделки.
Плановая (периодическая) проверка
Такая проверка проводится ежегодно по завершению отопительного сезона. В ходе данного тестирования проводят осмотр и выявляют слабые места в контуре котла, а также системе трубопровода, подготавливая оборудование к следующему сезону.
Если контур, находящийся под тестовым давлением, удержал заданную отметку в течение регламентированного времени, то система прошла испытание. В противном случае необходимо искать течь и проводить ремонтные работы.
Аварийная (внеочередная) проверка
В случае обнаружения неполадок или протечек в системе отопления, выполняются ремонтные работы. Для этого необходимо спустить теплоноситель, провести тщательную промывку, убедиться, что в полостях нет солей, произвести замену поврежденных участков. Перед тем как осуществить запуск, после проведения ремонтных работ, каждый раз проводят аварийную опрессовку. Это мероприятие обеспечивает проверку контура на герметичность.
Акт промывки систем отопления. Образец заполнения документа и способы проведения работ
Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ составляется акт промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.
Обязательная процедура
Системы отопления представляют собой совокупность оборудования (насосов, котлов, трубопроводов и радиаторов), предназначенного для обогрева помещений.
Ввиду того что в качестве теплоносителя обычно используется подогретая вода, все детали изнутри покрываются плотным слоем загрязнений. Иногда в трубах такие отложения достигают более пятидесяти процентов сечения.
Это уменьшает теплоотдачу и снижает температуру внутри самого помещения. Бороться с таким явлением можно двумя способами:
- заменой отдельных частей отопительного контура;
- промывкой системы.
Второй вариант считается более предпочтительным, так как не требует серьезных конструктивных вмешательств. После проведения необходимого комплекса мероприятий должен быть составлен акт промывки систем отопления, образец которого у специалистов имеется в виде заготовленных бланков.
Их не обязательно заказывать в типографии. Для этого можно воспользоваться любым печатным устройством. Как же заполнить акт промывки систем отопления? Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения.
Обычно его составляет представитель организации, занимающейся очисткой. Как выглядит акт промывки систем отопления? Образец бланка начинается с его названия и даты составления. Далее последовательно излагается следующая информация:
- Адрес объекта.
- Данные о трех обязательных участниках, в присутствии которых проходит данная процедура (заказчик, представитель обслуживающей компании, специалист от организации по очистке).
- Дата проведения работ.
- Из четырех вариантов выбирается способ, с помощью которого проводилась очистка системы.
- Показания счетчиков воды до и после проведения работ. Отдельно указывается израсходованное количество и температура.
- Качество проведенной работы.
Все данные, указанные в акте, заканчиваются подписями трех сторон.
Дополнительные работы
После промывки труб и иного оборудования желательно сделать опрессовку. Эта дополнительная процедура позволит проверить герметичность всей системы и выявить места, где воздух или вода могут выходить наружу. Такие действия не обязательны, но крайне желательны.
Они соответствуют интересам как заказчика, так и исполнителя. По окончании оба смогут убедиться в качестве проведения предыдущего этапа. Выполнение работ фиксирует акт промывки и опрессовки системы отопления.
Образец его будет выглядеть как таблица, в которой собран перечень всех проводимых во время такой процедуры мероприятий.
Против каждого из пунктов специалист должен сделать отметку о выполнении. В конце, как обычно, заказчик и исполнитель ставят свои подписи, подтверждая факт проведения работы.
Специалисты иногда называют эту процедуру гидравлическим испытанием, так как чаще всего подобную проверку проводят с помощью воды. Считается, что воздух может быть более опасен при обнаружении серьезных неисправностей.
Поэтому многие предпочитают идти по более легкому пути.
Весной после окончания отопительного сезона система обычно консервируется на летний период. Перед этим ее следует проверить.
Из оборудования для проведения процедуры требуется только насос с измерительным прибором (манометром). Работы проводятся в следующей последовательности:
- Сначала проверяемую систему необходимо заполнить водой.
- Затем необходимо подключить пресс.
- Проверить показания манометра.
Проверка проводится обычно в течение тридцати минут. Если за это время показания не меняются, то система считается герметичной. В противном случае можно будет утверждать, что в ней имеется течь.
Следовательно, необходимо принять меры для ее устранения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления.
Образец его похож на все, описанные ранее.
В этом бланке также описывается вся проводимая процедура с указанием конкретного значения проводимых измерений. Акт подписывается представителями сторон и сохраняется до следующего испытания.
Заполнение первой части акта
Перед выполнением тестирования (опрессовки) готового водопроводного трубопровода необходимо запастись бланком акта, в который будут внесены все важные данные. Акт является официальным документом из приложения 1 СНиП 3.05.04-85. Название документа звучит как «Акт о проведении приёмочного гидравлического испытания напорного трубопровода на прочность и герметичность».
Самая первая информация, которую нужно занести в документ, это — город, в котором проводятся тестировочные работы и дата проведения мероприятия. Ниже будет указан перечень членов комиссии, которые проведут тестирование внутренней/наружной системы водопроводного трубопровода.
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
В комиссию, как правило, должны входить:
- Представитель организации, которая проводила монтаж всей коммуникации;
- Представитель от службы технического надзора заказчика;
- Лицо, представляющее эксплуатационную организацию.
Причём прописывать стоит и организацию, которую представляет член комиссии, и его должность в ней, и фамилию с инициалами.
Ниже в обязательном порядке необходимо указать подробную информацию об испытуемом объекте. То есть вписать его полное название (можно взять из проектной документации), указать номера пикетов, имеющихся на границах объекта, общую длину водопроводного трубопровода и его диаметр, а также материал, из которого смонтирована коммуникация и сделаны стыки труб.
На этом «шапка» официального документа считается полностью заполненной.
Методические рекомендации
Образец заполнения акта находится в снабжающей организации. Вначале указывается дата проведения испытаний. Необходимо вписать наименование объекта и его адрес. Отталкиваться здесь нужно от паспорта здания. После этого перечисляются лица, принимавшие участие в работе.
Актк гидравлических испытаний следует хранить аккуратно
Следующий пункт – участок или место, где проводились испытания. Здесь нужно помнить, что указывается полное наименование объекта.
Процесс дальнейшего заполнения акта исследования трубопроводов выглядит следующим образом:
- Размер пробного и рабочего давления;
- Время его фиксации;
- Показатели манометров;
- Результат проведенного визуального осмотра;
- Перечень проведенных или рекомендованных ремонтных работ;
- Заключение о работоспособности исследуемой системы;
- Подписи ответственных лиц.
Акт о пригодности системы для дальнейшей эксплуатации составляется снабжающей организацией или лицами, получившими соответствующий допуск. Регламент всех мероприятий прописан в СНиП. Строгое выполнение всех рекомендаций – залог того, что составленный документ будет иметь юридическую силу. Каждый этап испытаний тщательно фиксируется. Вся собранная информация используется для составления финального отчета.
Как проводится опрессовка отопления
1. При опрессовке в систему или ее участок специальным опрессовочным насосом нагнетается избыточное давление, величина которого определяется нормами СНиП.
В нормах учитываются такие факторы, как:
— Тип строения (жилое, административное, промышленное и т.д.);- Количество этажей;- Тип используемых радиаторов отопления.
В зданиях высотой до 3-х этажей обычное рабочее давление не выше 2 атмосфер. При опрессовке давление в системе повышают примерно на 30%.
2. Выдержка. В герметичной системе давление сохраняется неизменным при выдержке 5-10 мин. Если манометр показывает падение — значит есть протечки. Дефекты необходимо обнаружить и устранить, после чего повторить процедуру до успешного результата.
При падении давления необходимо найти и устранить место протечки.
Своевременное проведение испытаний и контроль необходим на любом объекте. Если не проводить регулярные проверки, это может привести к таким неприятным последствиям, как прорыв коммуникаций, затопление помещений, сбоям в работе системы отопления и системы жизнедеятельности всего строения.
Акт опрессовки
В многоквартирных домах опрессовку проводят коммунальные службы. В частном доме ответственность за проведение процедур лежит на владельце строения.
Для проведения опрессовки нужно подать заявку в районные отделения организаций по теплоснабжению или обратиться в частные компании. Специалисты должны иметь допуск к подобным работам и специальное оборудование.
Специалист, выполняющий опрессовку, должен иметь документ о допуске к подобным работам, специальное оборудование и бланк Акта об опрессовке.
Но даже если работы проводятся самостоятельно, «на свой страх и риск», все равно после их завершения будет необходимо провести контрольное испытание в присутствии инспектора, составляющего Акт опрессовки.
Бланк акта обязательно должен быть у мастера, который занимался выполнением этих работ, или же у инспектора, который будет их принимать.
Так как акт опрессовки является важным юридическим документом, который говорит о том, что отопительная система исправна и готова к эксплуатации, необходимо проконтролировать точность и правильность его заполнения. Данные должны располагаться в предназначенных для них строках, записи не должны иметь исправлений и помарок.
Акт опрессовки может стать оправдательным документом, в случае возникновения аварийной ситуации, но может служить и доказательством вины организации, проводившей работы, что позволит получить страховое возмещение собственнику здания.
Акт опрессовки — юридический документ, который может послужить основанием для получения страховки в случае ущерба от аварии отопительной системы.
При необходимости специалисты всегда готовы помочь подготовить вашу отопительную систему к зимнему сезону.
Спасибо, что вы с нами! Не забывайте подписываться на канал и ставить «пальцы вверх»
Что такое промывка и опрессовка
Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:
- повышению давления;
- увеличению скорости теплоносителя;
- уменьшению КПД;
- повышению расходов.
Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:
- при сборке нового контура и сдачи его в эксплуатацию;
- после проведенных ремонтных работ;
- профилактические проверки;
- после чистки труб кислотными растворами.
Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.
Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.
Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:
- спускается вся жидкость из контура;
- затем в него заливается холодная вода;
- по мере заполнения спускается лишний воздух из контура;
- после того как набралась вода, к контуру подводится нагнетатель давления;
- как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
- оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.
Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.
А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.
