Воздухоотводчики для систем отопления: виды и установка

Устройство автоматического газоотводчика

Прибор изготавливают в виде полого корпуса с патрубком, который находится в нижней части корпуса. В цилиндре размещен поплавок из полимера, соединенный тягой с клапаном игольчатого типа.

Принцип работы прибора основан на применении силы тяжести плавучего поплавка. Когда он находится в верхней позиции, клапан закрыт, если опущен, краник открывается. Пластиковый поплавок соединен с пружинящим золотником. Когда внутрь устройства попадают пузырьки газа, поплавок опускается, и в определенный момент золотник освобождает отверстие для выхода газа. После его удаления корпус вновь наполняется теплоносителем, поплавок возвращается в первоначальное положение, золотник перемещается, закрывая отверстие. Механизм находится в режиме ожидания. Детально с устройством воздухоотводчика можно ознакомиться на фото.

  1. Запорный колпачок предупреждает протечку воды при аварии и предохраняет отверстие от загрязнения. В новых моделях можно встретить вариант принудительного закрытия клапана, позволяющий устранять воздух и вручную.
  2. Обратный клапан с встроенным автозапором предоставляет возможность обслуживания газоотводчика без слива воды.
  3. Полезно поплавковое устройство и при освобождении системы или отдельного участка. Так как снижение уровня воды в камере автоматически приоткроет клапан, это поможет воздуху проникнуть внутрь, чтобы ускорить опорожнение.
  4. Надежность работы газоотводчика зависит от гидростатического давления, это означает, что в теплосети должны соблюдаться нормы рабочего давления.

Принцип работы воздухоотводчика можно увидеть на этом ролике:

К недочетам конструкции можно отнести требовательность к чистоте теплоносителя. Грязная вода постепенно забивает отверстие, это нарушает герметичность выпускного клапана. Чтобы устранить течь, механизм разбирают и чистят .

Еще одно уязвимое место в таких моделях – протечка на участке с резьбой между корпусом прибора и верхней крышкой. Проблема возникает после разрыва уплотнителя. Кольцо-прокладку надо заменить или подмотать резьбу фум-лентой.

Автоматический

Как видно из названия этого устройства оно работает самостоятельно и не требует вмешательства человека, так как автоматически отводит воздух из сети. Клапан для вывода газов расположен сверху или сбоку.

Автоматический воздухоотводчик состоит из следующих деталей:

  • корпус;
  • крышка корпуса;
  • поплавок;
  • жиклёр;
  • держатель;
  • золотник;
  • пружина;
  • уплотнительное кольцо клапана и корпуса;
  • пробка.

Внимание! Устанавливать автоматический спускник воздуха нужно только в вертикальном положении. При другом расположении устройство начнёт протекать.. Соединительная резьбовая часть такого воздухоотводчика может быть прямой или Г-образной (угловой)

Устройства последнего типа нередко устанавливают на радиаторы вместо крана Маевского

Соединительная резьбовая часть такого воздухоотводчика может быть прямой или Г-образной (угловой). Устройства последнего типа нередко устанавливают на радиаторы вместо крана Маевского.

Принцип работы автоматического воздухоотводчика следующий: воздух поступает в верхнюю часть корпуса, опуская поплавок и вытесняя из устройства воду. Поплавок опускаясь, воздействует на держатель, который открывает клапан, выпускающий воздух наружу. Как только весь газ вышел, вода заполняет корпус и поднимает поплавок обратно. В это же время держатель перекрывает клапан с отверстием для вывода воздуха, чтобы теплоноситель не вытекал наружу.

Устройства автоматического типа сильно реагируют на качество жидкости в системе отопления. Чтобы они как можно дольше прослужили без перебоев, рекомендуется устанавливать очистительные фильтры.

5 Монтаж оборудования

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

  1. 1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
  2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
  3. 3. В самой верхней точке контура.
  4. 4. На полотенцесушителе.
  5. 5. Во все распределительные гребёнки.
  6. 6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Принцип действия

Автоматический воздушный клапан для системы отопления имеет корпус цилиндрической или конусообразной формы, внутрь которого помещен поплавок.

Корпус снабжен резьбой для присоединения к элементам системы. Он может быть изготовлен из латуни, чугуна или пластика. Поплавок изготавливают из пластика.

При помощи тяги он связан с игольчатым затвором, перекрывающем сбросное отверстие.

Как работает воздушный клапан отопления:

  1. Скапливающийся в верхней части корпуса воздух постепенно вытесняет воду. При этом поплавок опускается.
  2. Двигаясь вниз, поплавок увлекает за собой прикрепленную к нему тягу и иглу затворного механизма. При этом через открывшееся отверстие сбрасывается воздух, выдавливаемый теплоносителем.
  3. После удаления воздуха теплоноситель снова заставляет поплавок подняться и перекрыть сбросное отверстие. До следующего цикла прибор переходит в режим ожидания.

Кроме основной функции воздушный клапан может выполнять еще одну: он пропускает внутрь воздух при дренировании системы, обеспечивая более быстрый слив теплоносителя.

Чтобы сбросное отверстие можно было быстро перекрыть в случае поломки воздухоотводчика, на нем устанавливают заглушку в виде колпачка. На заводе этот колпачок полностью завинчивают, предотвращая таким образом попадание грязи внутрь. После установки изделия колпачок нужно приоткрыть, провернув его против часовой стрелки несколько раз. Если этого не сделать, воздушный клапан работать не будет.

Некоторые модели автовоздушников поставляются с переходником, имеющим внутри подпружиненный клапан. Он автоматически закрывается, как только воздушник будет демонтирован.

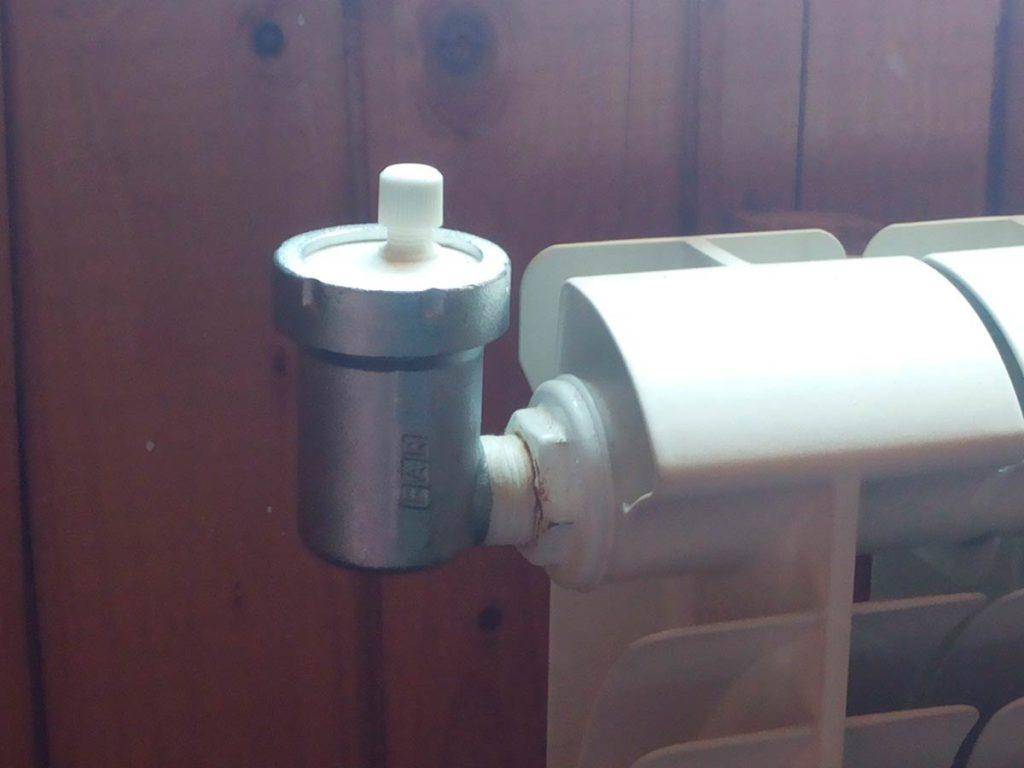

Воздухоотводчик на радиаторе

Автоматические воздухоотводчики выпускаются в 3-х исполнениях:

  1. Трубные прямые: накручиваются на вертикальную трубу, торец которой смотрит вверх. Корпус у такого автовоздушника имеет вид прямой цилиндрической или конусной гильзы. Этот вариант применяют чаще всего.
  2. Трубные угловые: вертикальная часть прибора идентична только что описанному варианту, но внизу она делает поворот под углом в 90 градусов. Такое исполнение позволяет устанавливать воздухоотводчик на горизонтальной трубе, в чем иногда бывает необходимость (например, из-за недостатка места не удается установить вертикальный отрезок трубы для подключения прямого воздухоотводчика).
  3. Радиаторные: предназначены для установки на батареях отопления, для чего имеют соответствующую резьбу. Как было отмечено ранее, в автоматических воздухоотводчиках нуждаются именно алюминиевые и биметаллические радиаторы. На чугунных можно устанавливать ручные воздушные клапаны – так называемые краны Маевского. Сброс воздуха из таких батарей приходится осуществлять лишь изредка, чаще всего – при запуске системы после летнего простоя.

Поскольку воздух и другие газы намного легче воды, архимедова сила заставляет их устремляться вверх. Поэтому и воздухоотводчики нужно устанавливать в самой верхней точке обслуживаемого контура.

В идеале воздухоотводчики должны стоять на каждом приборе, и на стальных радиаторах, в том числе. Также их в обязательном порядке ставят после котла, обычно в составе группы безопасности.

В этом месте клапан нужен для сброса воздуха при заполнении теплообменника котла.

Кроме того, если правильно спроектировать обвязку котла, при помощи воздухоотводчика его можно будет опорожнить отдельно от всей системы (клапан впустит воздух), а после починки – снова заполнить теплоносителем.

Нужно учитывать, что клапаны автоматического типа требовательны к качеству теплоносителя. Если тот содержит большое количество загрязнений, сбросное отверстие быстро забивается и игольчатый клапан уже не может плотно перекрывать его. Устройство приходится разбирать и чистить.

Особенности и разновидности

Технические особенности автоматических кранов:

  • длительность эксплуатации: 25-30 лет;
  • максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
  • температура помещения: не более 60 градусов;
  • давление: 10-12 атмосфер;
  • резьбовое соединение: 1/2 или 3/4;
  • тепловой агент: вода и неагрессивные жидкости.

Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.

Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

  • Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
  • Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
  • Оснащение радиаторной заглушки мини-клапаном.

В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.

С прямым патрубком или ручные.

Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:

  • На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
  • В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
  • В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.
  • Угловые.
  • Для радиаторов.

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Причиной скопления микропузырьков газа могут служить и ошибки при монтаже отопления. В большей степени это относится к отсутствию уклонов труб, предупреждающих застой воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для отопления. В таких проблемных участках необходима установка дополнительных устройств отвода воздуха.

  • Уменьшение теплоотдачи радиаторов: верхняя часть, заполненная воздухом, остается холодной.
  • Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
  • Нарушение циркуляции: движение теплоносителя может быть частично или полностью прекращено.
  • Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу из строя прибора.
  • Дополнительный шум: радиаторы, насос, трубы постоянно шипят.

Алюминий, присутствующий в составе современных сплавов для батарей, служит катализатором разложения воды. Пузырьки газа скапливаются в местах, где есть заторы для свободной циркуляции, и создают пробки.

Нередко воздушные блоки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в приборы отопления устанавливают ручной воздухоотводчик – кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название раритетной модели – радиаторный игольчатый воздушный клапан.

На сегодняшний день для современных батарей разработаны разные виды автоматических клапанов для удаления газов, не требующие регулярного контроля. Увидеть такую модель в разобранном виде можно в этом видео ролике:

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Откуда появляется воздух в системе отопления?

Причин завоздушивания магистрали несколько:

При нагревании водного теплоносителя из жидкости выделяется кислород. Порции малых пузырьков скапливаются и провоцируют появление пробок.
Заполнение контуров жидкостью под большим напором приводит к тому, что газы не успевают стравливаться и остаются (накапливаются) в трубопроводах. Контуры с ответвлениями надо наполнять медленно, в течение 1-2 часов, подавая струю с малым напором – только так выйдут все пузырьки воздуха.
Разгерметизация системы – частая причина завоздушивания. Неплотно прикрученные соединения, щели, каверны – это каналы для поступления газов внутрь туннелей.
Формирование сети из полимерной трубы без антидиффузного покрытия приведет к быстрому и частому завоздушиванию. Отсутствие защитной пленки на деталях открывает доступ кислорода внутрь.
Нарушенная технология выкладки труб без уклона, неверного диаметра также приводит к образованию пробок

Особенно важно следить за уровнем наклона в самотечных магистралях, где воздух может застаиваться, не поступать в клапаны для стравливания газов.

Характеристики воздухоотводов

Технические особенности прибора удобно представить в таблице.

ПараметрыОсобенности
Срок эксплуатации прибораДо 30 лет
Рабочая температура водыОт – 10 до + 120 C
Максимальная температура помещенияДо + 60°C
Давление срабатывания автоматики10-12 бар (16 атм.)
Внутренний ? подключения1/2, 3/4 дюйма (Dу 15мм и Dу 20мм – для метрической системы мер)
Тип резьбыНаружная, внутренняя
Материал клапанаКорпус – латунь, поплавок – полипропилен
Вид конструкцииПрямой, угловой, радиаторный
Особенности теплоносителяВода или другая жидкая неагрессивная среда

Эти параметры необходимо подбирать с учетом типа сети. Для индивидуального отопления выбор неограничен, для централизованных систем нужно выяснить в ЖЭУ давление и температуру своего дома.

Стоимость прибора для сброса воздуха зависит от модели, производителя, материала, подключения (1/2 дюйма – на 10-15% дороже). Бюджетный вариант можно приобрести за $ 5, самый дорогой – $15.

Стоит потратить время на выбор поставщика: в одном магазине автоматический воздухоотводчик для отопления Danfoss ДУ 15 предлагают за $ 7,63, в другом ту же модель – за $ 11,5.

При покупке фирменных приборов известных брендов (Danfoss , Wind, Valtec) остерегайтесь подделок. Разброс цен на запорный клапан – от $1,1 до $1.8.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

  1. Имеет литой латунный корпус.
  2. Уплотнительное кольцо.
  3. Запорный механизм и крышка.
  4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
  5. Жиклер.

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

  1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
  2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
  3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
  4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

  1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
  2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
  3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
  4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
  5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Чем опасен воздух в отопительной системе

Кислород, растворяется в воде и повышает коррозионную активность теплоносителя, который взаимодействует с металлическими поверхностями труб, радиаторов, насосов и котлов, тем самым вызывает конструкционные повреждения.

Кроме того значительные воздушные пробки не дают системе теплоснабжения эффективно функционировать:

  1. Обладает свойствами теплоизолятора, и если пробка сформировалась в верхней зоне батареи, то она станет плохо выполнять свои функции по теплопередаче в помещение тепловой энергии.
  2. Электрические насосы конструктивно выполнены для циркуляции водяного теплоносителя и не способны прокачивать воздух. Насос станет перегреваться, а крыльчатка и подшипники выдут из строя.
  3. Теплоноситель, имеющий много воздушных зон, работает очень шумно, создавая дискомфорт окружающим, находящимся в помещении.

Как удалить воздушную пробку

Перед тем как выполнить спуск воздуха при помощи специальной арматуры — воздухоотводчиков, потребуется провести диагностику технического состояния тепловой сети, обратив особое внимание на утечки. В случае обнаружения потребуется их устранить

В системах с принудительной циркуляцией теплоносителя так же осмотру подлежит электронасос, желательно предварительно провести ему техническое обслуживание.

Алгоритм мероприятий по дренажу воздушных пробок из внутридомовой сети отопления:

  1. Останавливают источник тепловой энергии.
  2. После его охлаждения выключают дымосос и вентилятор, а также циркуляционный насос.
  3. Отключается подача электроэнергии на насос и котел.
  4. Закрывается подача котловой воды в сеть.
  5. Открывают поочередно все воздушники.
  6. После падения давления теплоносителя в магистрали до О, подпитывают внутренний отопительный контур до рабочего давления в сети.
  7. Операцию повторяют до полного удаления воздуха из установленных воздухоотводчиков.
  8. После устранения воздушных пробок систему запускаю в обратной очередности.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

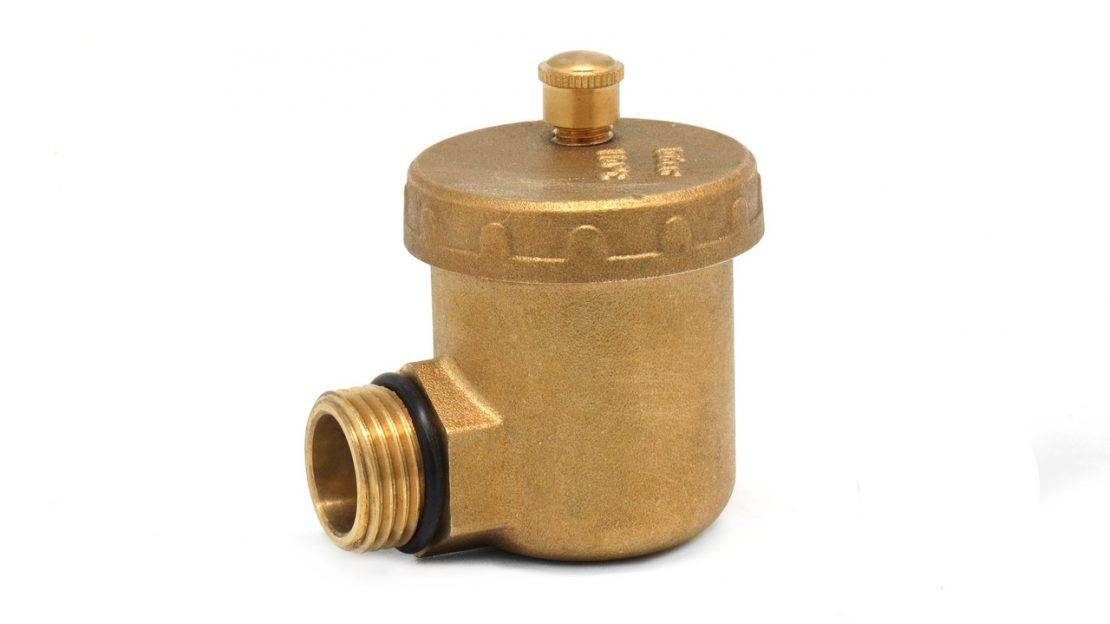

Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

  • Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
  • Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
  • Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
  • На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
  • Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

  • В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
  • Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
  • После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

  • Поворотной рукояткой из пластика или металла.
  • Специальным сантехническим четырехгранным ключом.
  • Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
