Утепленный люк на чердак своими руками: чертежи, установка, размеры

Два варианта обустройства чердачного люка

Сразу отмечу, что оба варианта гарантировано, работают и проверены на практике. Если вас интересует быстрый монтаж, то лучше выбрать 1 способ обустройства, а для творческих личностей, у которых есть время и желание подойдет 2 вариант.

Вариант 1: быстро, просто, надежно

Речь идет о пластиковой конструкции. Для начала вам нужно выполнить точные замеры потолочного проема, чертеж здесь делать не обязательно вполне подойдет простенькая схема.

  • Помимо длины и ширины необходимо промерить диагонали, если они не одинаковые, значит, проем перекошен и требует выравнивания.
  • Толщина перекрытия считается косвенным параметром, но эта характеристика также указывается. С такой схемой можно заказывать оконный блок.

При заказе пластикового люка желательно сразу купить облицовку для откосов

  • Теперь вам нужно временно зафиксировать конструкцию в проеме. Для этого вставляете люк в проем, и расклиниваете его по периметру, после чего снимаете дверцу и проверяете диагонали рамы, перекосов быть не должно.
  • В раме есть капельники (отверстия для конденсата), они должны смотреть вниз.
  • Дальше берете дрель или перфоратор и насквозь, через раму высверливаете с каждой стороны по 2–3 отверстия. Через эти отверстия фиксируется конструкция, на бетоне используются анкера, на деревянных перекрытиях саморезы.

При высверливании и фиксации главное чтобы раму не перекосило

На следующем этапе ставится на место крышка, после чего зазор между рамой и перекрытием задувается монтажной пеной, а когда она высохнет, срезаются излишки и приклеиваются откосы.

Пластиковую конструкцию способен установить любой домашний мастер

Вариант 2: сборка деревянной конструкции

Деревянную конструкцию собрать не намного сложнее, чем врезать пластиковую, плюс этот вариант дешевле.

Для начала вам нужно сделать короб, для этого используется доска толщиной 30–40 мм. Доски просто скручиваются саморезами и мебельными уголками в правильный прямоугольник, после чего он врезается в проем.

Деревянный короб устанавливается аналогично пластиковому

Дальше вам понадобится брус с выбранным пазом по периметру, в него потом ляжет крышка, такой брус проще купить, а заодно сразу купить брус под каркас крышки. Сначала собирается каркас рамы.

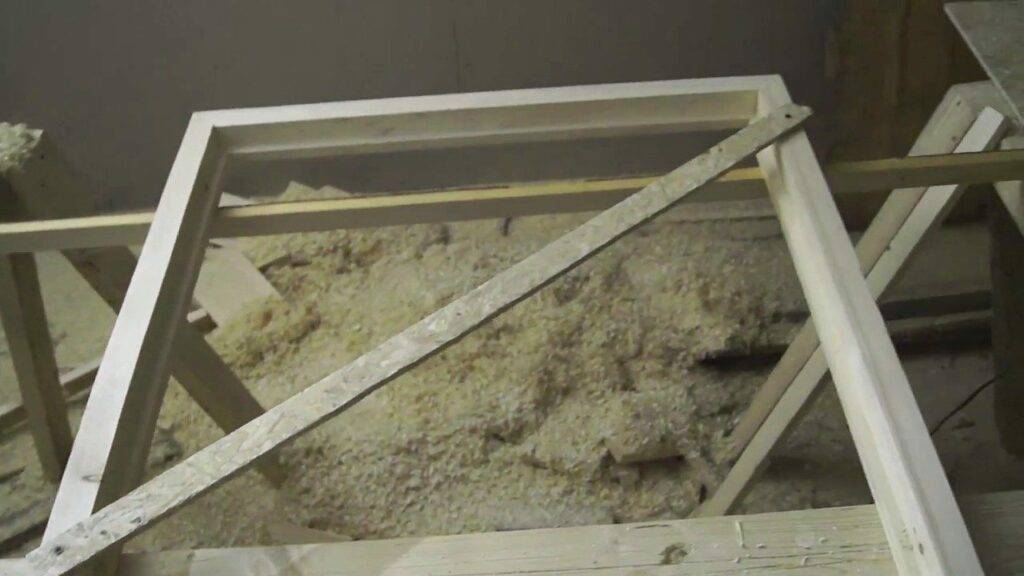

Наружная рама собирается из бруса с выбранным пазом

Крышка также собирается из бруса и обшивается с обеих сторон листами фанеры или ОСП, а для утепления внутрь закладывается минеральная вата или пенопласт соответствующе толщины.

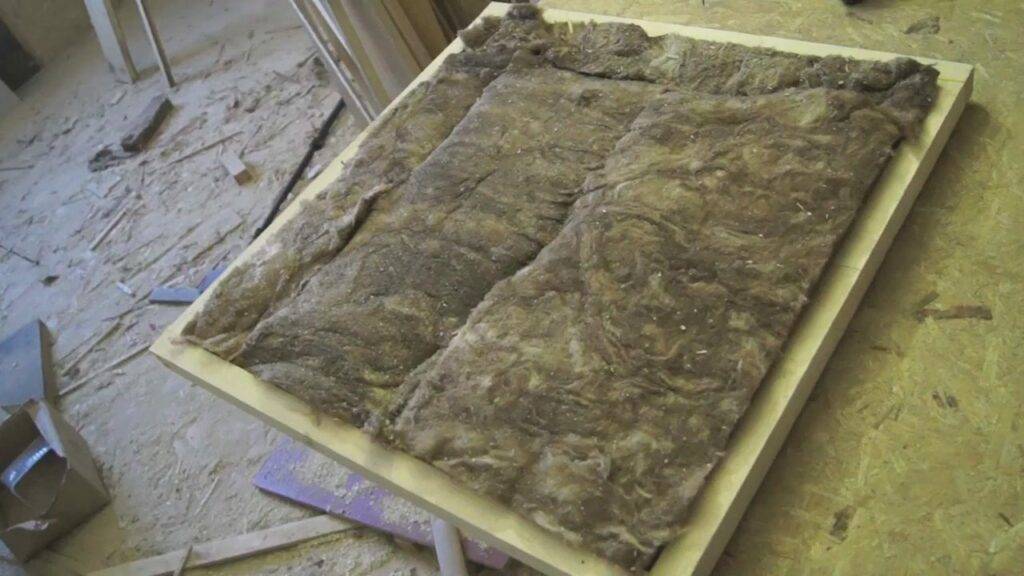

Крышка обязательно утепляется минеральной ватой или пенопластом

На последнем этапе прикручиваются навесы и ручки, после чего рама с крышкой вставляется в короб проема, а на паз по периметру клеится уплотнитель.

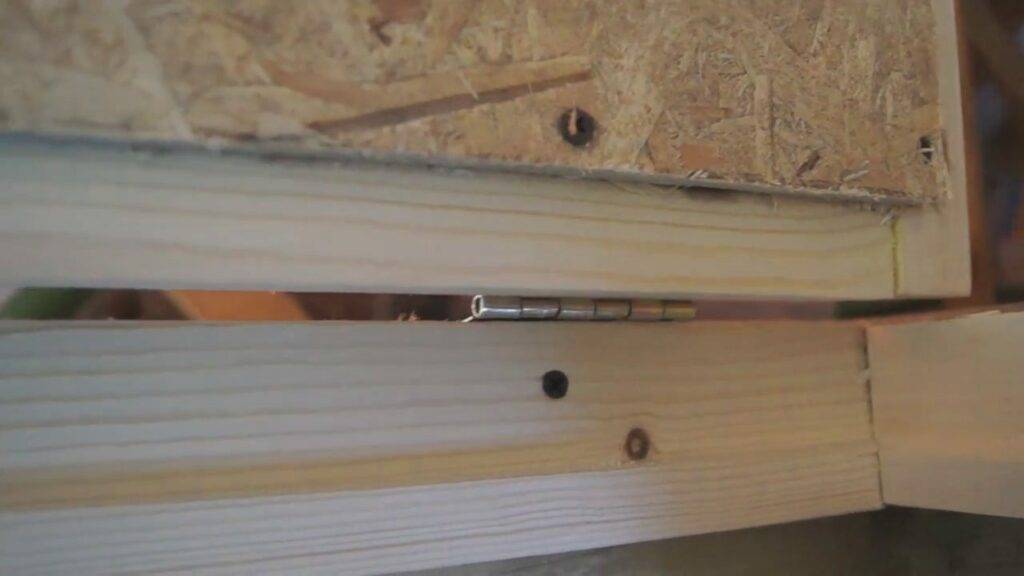

Для деревянного люка используются дверные навесы

Разновидности конструкций

Четкого разграничения между дверями и люками на чердак ни в отечественных, ни в зарубежных нормативах я не нашел. Даже в ГОСТ Р 53307-2009, где описываются противопожарные двери на чердак говорится лишь об уровне огнестойкости.

Поэтому люк-дверь на чердак будем считать единым понятием.

Что касается размеров, то согласно тем же противопожарным нормативам по СП 4.13130.2013:

  • для частных домов размер чердачного проема составляет минимум 600х800 мм;
  • для многоквартирных и административных зданий 750х1500 мм.

Для частного дома минимальный размер чердачной двери составляет 600х800 мм

Чердачные двери условно делятся по виду и материалу изготовления полотна.

  • одностворчатые;
  • двустворчатые;
  • складные.

Выбор материалов также небольшой — рынок предлагает деревянные, металлопластиковые и металлические люки.

Сложные конструкции

Установка лестницы для чердакаЛюк на чердак можно доукомплектовать стационарной лестницей. Здесь также работы начинаются с прорезывания проема. Дальнейший ход процесса зависит от того, на какой конструкции вы остановили свой выбор, и в каком порядке будете ее мастерить. Сразу оговоримся, что работа по сборке и установке люка с трапом в данном случае будет несколько сложнее, чем в рассмотренном выше варианте. Обязательно следите за тем, чтобы совпали все размеры взаимодействующих элементов:

  • выдвижной лестницы;
  • дверки;
  • проема;
  • толщины потолочного перекрытия.

Все эти параметры вы можете измерить самостоятельно или снять с покупного изделия, если вы не будете его изготавливать своими руками. В данном случае крышка должна располагать пространством, вмещающим самую длинную часть выдвижной лестницы в собранном положении.

Все процессы, которые мы упомянули, предоставлены схематично, но если вы решаетесь сами соорудить люк на чердак, вам не нужна более подробная информация, ведь определенные навыки у вас, вероятнее всего, присутствуют, а вот общие рекомендации с иллюстрацией никому не помешают. Тот же, кто покупает готовый люк для выхода на крышу дома, может воспользоваться инструкцией по ее установке, которая обязательно прилагается к товару.

Виды люков и материалы для их изготовления

Люк для входа на чердак можно построить по двум основным проектом: с одной крышкой или с двумя. Первый вариант, конечно же, самый простой, а во втором внутренняя крышка – это «сэндвич».

Стандартный чердачный люк состоит из деревянной рамы и древесноволокнистой плиты. Между ними находится лист пенополистирола, от 3 до 6 сантиметров. А толщина внутренних крышек обычно от 3,5 до 6,5 сантиметров. А, чтобы внутренняя крышка такого люка примыкала к проему герметично, используйте прокладку круглого сечения и утопите ее заранее в фрезерованной канавке коробки.

Крышку люка вы можете сделать металлическую или из дерева, используя дополнительное утепление, или обходясь без него. Главную же позицию в изготовлении крышки для люка занимает механизм, который будет ее открывать.

Высота короба люка зависит в основном от параметров лестницы, которая с ним идет или проектируется. Нередко эта высота не совпадает с толщиной чердачного перекрытия, но это не страшно и обычно на практике не вызывает каких-либо сложностей.

Отдельно выпускаются сегодня люки для лестниц с огнезащитной крышкой, причем защитный слой может быть на одной стороне, или на двух одновременно. При этом боковые стороны короба обязательно защищены металлом, и в итоге вся конструкция способна выдержать распространение огня целых 30 минут.

И для живых, и для холодных чердаков сегодня выпускаются специальные ограждающие конструкции. В любом случае их лучше поставить, особенно, если на чердак вы поднимаетесь чаще, чем один раз в месяц. Многие производители поставляют такие ограждения в комплекте с лестницами, или же их можно приобрести отдельно.

В основном современные производители указывают для своих изделий параметры в чистом виде. Это означает, что короб с лестницей действительно будет иметь конкретно такие внешние размеры, и потолочный проем для него вам нужно будет сделать совсем немного больше. А вот другие производители, наоборот, указывает точные внешние габаритные размеры будущего проема и люк к ним идет на 1-3 сантиметров меньше

Обратите на это внимание!

Нередко готовые люк с лестницей (или один люк) поставляются на рынок в неокрашенном виде. Это делается для того, чтобы вы могли покрасить всю конструкцию в тот цвет, который будет гармонировать с интерьером нижнего жилого помещения.

В основном в промышленном производстве чердачные лестницы выпускаются в соответствии немецким нормам DIN. Такие лестницы и люк разработанная под стандартным чердачный проем, и этому равен стандартный шаг между балками перекрытия домов за рубежом. Но в России нормы несколько другие. Поэтому продумывать чердачную лестницу с люком обязательно нужно еще на стадии проектирования всего чердака. Еще проще просто пойти в магазин, выбрать заинтересовавшую модель и уже по ней кроить чердак. Или же, если вы все будете делать своими руками (что вам будет проще всего), вы просто подстроите самодельный люк с лестницей уже под существующее чердачное перекрытие.

Сама по себе крышка люка представляет с собой столярную плиту толщиной до 20 миллиметров, но не тоньше 16 миллиметров. Современные производители лестниц с люком предлагают уже утепленные крышки, с толщиной около 32 миллиметров. Такой каркас обычно зашит с двух сторон листами ДСП или ДВП, а между ними находится пенистый утеплитель: пенопласт или пенополиуретан. Иногда утепление предлагают усиленное, где слой утеплителя идет больше 30 миллиметров толщиной.

Интересная новинка рынка – это крышки люка с пылезащитной функцией. У такой крышки на самом деле намного больше преимуществ, ведь ее пылезащитный слой служит также еще одним слоем теплоизоляции. Суть новинки в том, что складная лестница под какой крышкой люка не собирают на себе пыль, и потом у вас не будет неприятного ощущения, когда вы через месяц-другой решите открыть чердак и спустить вниз лестницу.

Вот самый простой вариант, который только можно сделать:

А вот здесь уже вам понадобятся специальные крепления:

Вот видео-пример изготовления самого простого чердачного люка:

А вот здесь домашний умелец и вовсе использует необычный материал для люка:

Вот какое крепление понадобится для чердачного люка:

НАЗНАЧЕНИЕ

Какие бывают петли для шкафов?

Петля Трансформер PTdSL.139-79-52-190.НЖ была специально разработана для потайных дверц, для установки заподлицо толстых дверей до 40 мм, люков доступа скрытого монтажа, люков невидимок, люков под плитку

Петля может устанавливаться в напольных люках и в потолочных люках.ВНИМАНИЕ! Максимальная толщина дверцы с отделкой не должна превышать 40 мм. Максимальное выступание двери, со стороны петель, за край петли, которым она крепиться к проему не более 25 мм. Если толщина двери превышает 40 мм, необходимо в дверце изнутри предусмотреть посадочные площадки (выборки) под петли, утончающие дверцу в местах присоединения петель к двери

Если толщина двери превышает 40 мм, необходимо в дверце изнутри предусмотреть посадочные площадки (выборки) под петли, утончающие дверцу в местах присоединения петель к двери.

https://youtube.com/watch?v=g6IhCnM8JjM

Как быстро сделать люк на чердак

Крепить конструкцию нужно очень-очень прочно, чтобы в один прекрасный момент она не свалилась вам на голову. Для этого используйте крупные болты и металлические вставки. Для облегчения эксплуатации сооружения вы можете оснастить его автоматическими механизмами, которые при помощи пульта будут поднимать или опускать изделие. В принципе, вы узнали все особенности изготовления и установки чердачной лестницы. Естественно, все действия следует выполнять точно и взвешенно.

При условии соблюдения всей технологии ваше изделие прослужит долго и очень качественно. Лестница на чердак — несложная конструкция, которую можно запросто создать самостоятельно.

Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале. Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома.

Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант — не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь. Мы предлагаем вам сделать выбор в пользу более надежного варианта — проектирования и воплощения в жизнь новой современной чердачной лестницы.

Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором. Основные элементы лестницы — это тетива и косоур боковые части ; проступь ступени и подступенок для стационарных лестниц. Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду.

Этот вариант надежен, практичен и долговечен.

Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева. Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми спиралевидными. Маршевые варианты имеют ступени в виде прямоугольных пластин досок , которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали.

Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству. Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей.

Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка — х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек. Материал для люка — дерево, металл или пластик.

Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку замок и опускающий дверцу с лестницей.

Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот. Очень удобный и несложный в реализации вид чердачной лестницы — складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант телескопические, ножничные, откидные и пр. Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

Порядок работ при установке люка своими руками

С местом для будущего люка определились. Приступим к изготовлению всей конструкции:

  1. Для создания рамки берут обычно доски толщиной 25-30 мм. Далее из них делают прямоугольный каркас, соблюдая при этом ровность всех углов. Размеры рамки под лаз на чердак, обычно, делают стандартными – 60×120 см, хотя у вас могут быть и другие размерности, подходящие для вашего варианта.

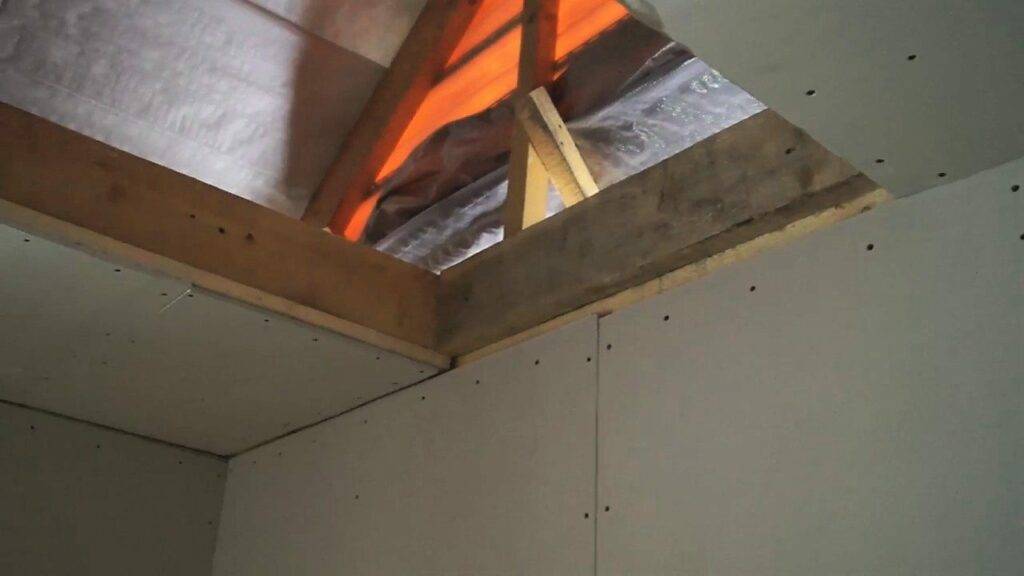

  2. Далее приступают к вырезу проема в потолочном перекрытии. Размеры проема делают больше на 50-60 мм. Это как раз суммарный припуск на толщину используемых досок. Такой припуск необходим, чтобы обшить проем рамкой, не сократив при этом его запланированные размеры.
  3. Если потолок деревянный, то вырезной материал, который получится после проделывания проема, можно использовать для облицовки деревянного люка на чердак с внутренней стороны помещения.
  4. Петли на крышку люка можно крепить как с широкой, так и с длиной стороны. Здесь все зависит от конкретного случая и задумки хозяина.
  5. Для придания прочности крышке лаза, дополнительно устанавливают распорку по диагонали. Её можно прикрепить с помощью уголков и саморезов.

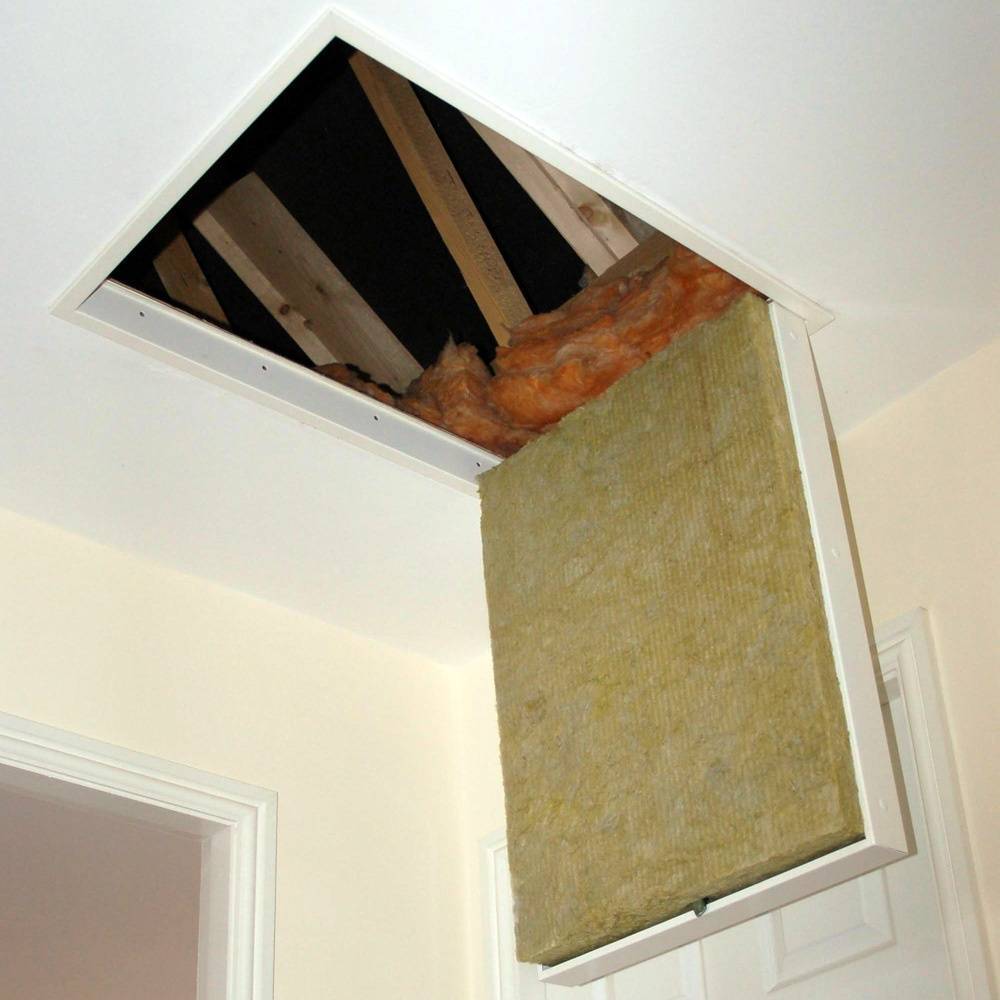

  6. Необходимо позаботиться и о теплоизоляции входа на чердак из дома. Для этого вполне подойдет утеплитель, который использовался для перекрытия чердачного помещения. Наиболее часто используют минвату или пенополистирол (пенопласт), предварительно подложив пароизоляцию на дно крышки люка.
  7. Далее при необходимости устанавливают ручки, защелку и доводчики.
  8. По всему периметру рамки крепят уплотнитель для плотного прилегания крышки и препятствию попаданию воздуха из чердачного помещения.
  9. Со стороны потолка можно обшить рамку наличником для придания привлекательности внешнего вида.
  10. Финишный этап – выбор лестницы. Это может самодельная или покупная конструкция. Для большего удобства лестницу делают складной.

Установка покупного люка на чердак

Люк на чердак можно также приобрести в строительном магазине. Он отличается наличием установленного утеплителя в крышке и присутствием раскладной лестницы, которая свободно трансформируется и «уходит» вверх вместе с закрытием люка. За такое компактное и функциональное устройство люка на чердак придётся немного переплатить, но оно того стоит.

  • для монтажа достаточно двух человек. Например, это можете быть вы и ваш помощник;
  • высота лестницы может быть легко подстроена под высоту вашего помещения;
  • замок находится с внутренней стороны крышки лаза, поэтому снаружи, не видно никаких конструкционных элементов;
  • профиль ступенек сделан таким образом, чтобы на них нельзя было поскользнуться;
  • компактность и дизайн.

Потому как покупное изделие – это конструкция с заданными габаритами, то перед походом в магазин вам придется измерить:

  1. Размеры помещения, в котором будет находиться лестница в разложенном состоянии.
  2. Проем под лаз на чердак, в том случае, если вы уже его сделали.
  3. Высоту потолка.

Монтаж происходит из простых и несложных этапов. Приведем порядок работ при установке конструкции одного из производителей:

  1. Вся конструкция с необходимым инструментом поднимается на чердачное помещение.
  2. Перед креплением рамки на неё сверху крепят две временные монтажные доски. Это делается для того, чтобы конструкция не провалилась вниз, потому, как еще не произошло фиксации рамки к потолочному проёму.

    У некоторых производителей по четырём краям рамки устанавливают шпильки (вместо досок).

    Далее на них надевают металлические планки для удержания конструкции. На шпильки накручивают гайки. Таким образом, регулируя высоту закручивания гайки, можно добиться выравнивания в заподлицо конструкции люка и потолка.

  3. Далее рамку фиксируют к проёму саморезами. Часто бывает так, что между проёмом и рамкой остается небольшой зазор. В этом случае, для заполнения пустоты используют подкладочные дощечки, которые располагают в местах вкручивания саморезов. Рамку фиксируют по всему периметру.
  4. Зазоры заполняют утеплителем, например, минеральной ватой.
  5. После этого убирают монтажные доски или металлические планки (все зависит от вашего варианта).
  6. На боковых элементах ослабляют болты для высвобождения и свободной раскладки лестницы.
  7. «Ноги» лестницы срезают ножовкой по дереву под необходимым углом, чтобы добиться плотного прилегания «ступней» к полу.
  8. На ножки лестницы крепят наконечники для защиты пола от царапин.

Для большей наглядности рекомендуем ознакомиться с видео, в котором подробно показано, как установить люк на чердак своими руками.

Раскладные чердачные лестницы с люком: размеры и виды

Лестницы, которые ведут на чердак, делятся на три основных вида: стационарные (их нельзя двигать), переносные и раскладные.

Первый тип неудобен тем, что занимает много места. Второй – довольно хлопотный вариант, так как лестницу приходится постоянно двигать с места на место. А вот раскладушки – именно то, что нужно. Они компактные, в любой момент могут убраны и, как правило, вообще незаметны, если их спрятать в люке.

Чердачный люк, несмотря на всю простоту своей конструкции, может быть:

  • Горизонтальным — самый распространенный типаж, монтируемый в потолок;
  • Вертикальным – второе его название лаз, наиболее удобный в использовании;
  • Мансардным – ведет еще и на крышу, имеет сложное устройство, поэтому его лучше заказать у специалистов;
  • Ревизионным – предназначен больше для проверки помещения (обычно используется, если место совсем мало, а за комнатой следить нужно).

Раскладные чердачные лестницы бывают трех видов

Есть определенные рекомендации, касающиеся устройства и габаритов лестницы:

  • Высота конструкции не должна превышать 3 метров, иначе становится под угрозой ее безопасность;
  • Ширина лесенки может быть от 60 см до 1 м;
  • Лестничные марши лучше делать в районе 60-65 см;
  • Количество ступенек не должно быть больше 15, а их высота колеблется в пределах 20 см;
  • Также ступеньки не должны скользить, а их расположение должно быть четко параллельно полу;
  • Уголок наклона лестницы рекомендуется делать от 60 до 70 градусов.

Крышку люка можно делать цельной или из двух одинаковых половинок. Последний вариант очень удобен при широком проеме. В таком случае нет необходимости поднимать крышку полностью.

Можно, конечно же, прибегнуть к более простому варианту. А именно купить люк с лестницей в магазине. Например, в Оби. Ознакомиться с продукцией можно прямо в интернет – каталоге и выбрать именно то, что нужно для дома или дачи.

Монтаж двери на чердак в натяжном потолке своими руками

Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема — материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.

Подробная пошаговая инструкция выглядит следующим образом:

  • На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
  • На брусках фиксируется потолочный алюминиевый профиль.
  • Теперь по периметру проема необходимо закрепить профиль натяжного потолка. Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.
  • Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
  • Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

Полезные рекомендации

Перед установкой конструкции учтите эти простые советы для лучшего результата:

  • Тщательно выбирайте материал для изготовления. Если это древесина, то она должна быть полностью сухая, не иметь сучков и обладать высшим качеством.
  • Нужно тщательно рассчитывать размеры всех элементов. Нельзя давать повышенную нагрузку на петли, поэтому лестницу следует делать такой длины, чтобы в разложенном виде она упиралась в пол.
  • Для предотвращения случайного срабатывания механизма установите дополнительные скобы снизу лестнички. В противном случае при открытии люка конструкция может самопроизвольно развернуться, травмируя пользователя.
  • Крепежные детали и фурнитура – одни из главных элементов всего изделия. От их качества зависит безопасность и долговечность лестниц для чердака, поэтому подбирайте эти предметы очень внимательно.
  • Для удобства желательно установить один или несколько поручней, чтобы человек любого возраста мог легко подняться наверх. Этот момент необходимо продумать еще на этапе проектирования конструкции.

Поручни для чердачных лестницИсточник krovelnyj-mir.ru

Устройство чердачного люка

Лаз на чердак состоит из двух элементов, коробки и двери. Конструкция выхода на чердак может оснащаться задвижкой и петлями.

Коробка, является несущим элементом, к ней крепится дверь или люк. Делают коробку из прочного дерева, дуба, березы, осины, лиственницы.

Важно! Изготовление короба из бруса по сути самое надёжное и удобное для монтажа. Брус имеет небольшую остаточную влажность, четкую геометрию, работа с ним не требует сложных столярных инструментов и навыков

В верхней части бруса по периметру вырезают посадочное место для люка в четверть ширины. Некоторые советуют не делать выемку в брусе, а набивать доски для опоры люка, как лучше – решать мастеру. Коробка состоит из четырех частей, торцы при сборке можно склеивать, если соединение предполагает угол в 45°, но лучше производить сборку, соединяя бруски под углом 90° по системе шип-паз. Места стыковки проклеивают столярным клеем или используют крепеж саморезами, гвоздями. И коробку, и крышку, сделанную своими руками, следует обработать специальной противопожарной пропиткой.

Важно! Начинать надо с тщательных измерений чердачного проема. Правильно посаженный короб – гарантия безопасности

Короб должен быть не только прочным и надежным. Чтобы человек мог на него облокотиться он должен быть хорошо обработан, облагорожен. Это не банальный лаз в чердачное помещение, это дверь, соответствующая интерьеру помещения в котором расположена.

Те же требования и к люку. Нужно делать так, чтобы через чердачную дверь или люк удобно было не только проходить, но и проносить предметы, вещи, важны правильные размеры. Его конструкция должна изготавливаться с учетом таких требований. Крышка чердачного люка в виде открывающейся створки самой простой конструкции представляет собой раму из бруска сечением 20х40мм, обитая досками или тонкой деревянной рейкой, внутри которой может быть проложен утеплитель. Возможны более сложные конструкции.

Чердачные лестницы: обзор вариантов

Основные элементы лестницы – это тетива и косоур (боковые части); проступь (ступени) и подступенок (для стационарных лестниц).

I. Капитальные ступеньки

Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду. Этот вариант надежен, практичен и долговечен. Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева.

Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми (спиралевидными). Маршевые варианты имеют ступени в виде прямоугольных пластин (досок), которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали. Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству.

К «плюсам» капитального варианта можно отнести долговечность, надежность и комфорт в использовании.

II. Переносные лестницы

Переносные ступени – ближайший аналог «старых-добрых» стремянок. Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот.

III. Складные чердачные лестницы с люком

Очень удобный и несложный в реализации вид чердачной лестницы – складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант (телескопические, ножничные, откидные и пр.).

Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

  1. Ножничные ступеньки. Этот вид изготавливается из металла. Сами ступеньки могут быть и деревянными. Лестница представляет собой сжимающийся механизм. В сложенном виде конструкция принимает очень компактную форму и размеры, поэтому отлично подойдет для маленького чердачного люка;
  2. Телескопические ступени. Представляют собой систему выдвижных секций (по типу раскладного телескопа). Этот вариант выполняется из алюминия и тоже очень компактно смотрится на меленькой чердачной дверце;
  3. Откидные (раскладные) лестницы. Такой тип наиболее популярен, так как характеризуется практичностью, долговечностью, экономичностью и легкостью монтажа. Далее его мы опишем более детально.

В общем же большинство лестниц схематично выглядят так:

Прежде чем приступить к проектировке чердачной лестницы, рассмотрим некоторые стандартные характеристики конструкции:

  • Ширина марша для чердачных ступеней не должна превышать 60-65 см.;
  • Высота всей конструкции (с учетом наклона) допускается до 300 см. Все, что превышает данную длину, становится менее устойчивым и менее крепким. Чем выше лестница, тем меньше нагрузки она может выдержать;
  • Исходя из рекомендуемой длины лестницы, выбирается количество ступеней – 13-15 шт., с расстоянием между ними до 20 см.;
  • Самый удобный и безопасный угол наклона лестницы – 60-700 градусов;
  • Ступеньки – непосредственный приемник нагрузки при подъеме, поэтому они должны иметь плотную структуру и толщину от 18 мм, и располагаться строго параллельно полу.

Выбор материала для лестничного марша должен быть обусловлен частотой эксплуатации конструкции. Дерево быстрее изнашивается, чем металл. Так, если вы поднимаетесь на чердак каждый день, лучше спроектировать ступеньки из металла. В остальных случаях, дерево, как материал легкий, экологичный и простой в монтаже, имеет большую популярность.

Итак, давайте приступим и создадим современную чердачную лестницу с люком своими руками по чертежам, которые подготовили для вас наши специалисты.

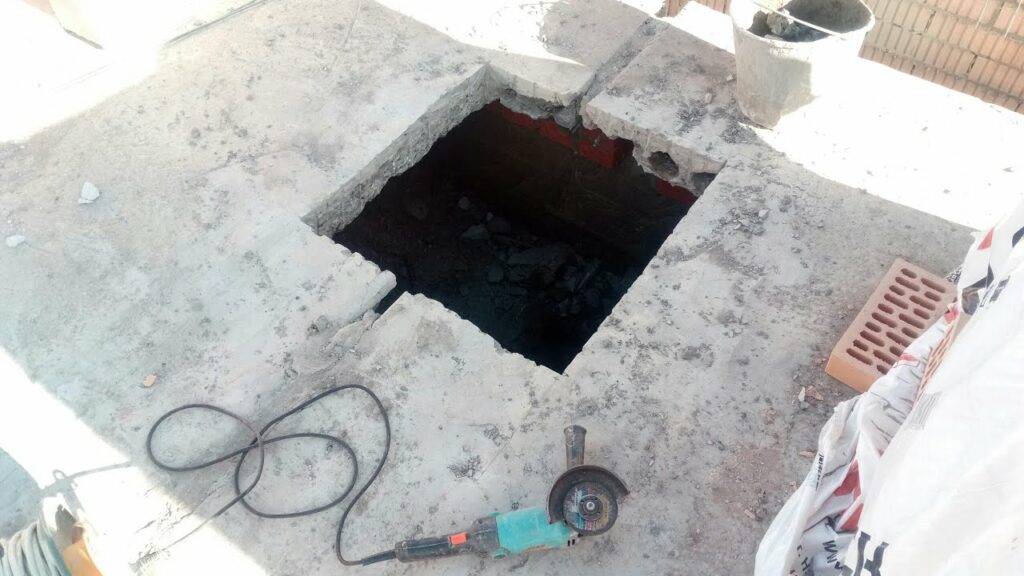

Как прорезать люк на чердак

Хорошо, когда в частном доме лаз или дверь на чердак изнутри уже есть, но раньше в старых домах вход на холодный чердак старались делать с улицы.

Если у вас именно этот вариант, то все начинается с обустройства потолочного проема. Здесь многое зависит от вида перекрытия.

Люк в бетонном перекрытии

Самостоятельно сделать проем в железобетонном перекрытии можно, но такие плиты очень прочные и если у вас нет большой болгарки и хорошего перфоратора, то лучше нанять мастеров.

Первое, что нужно сделать – это определить линию стыковки 2 смежных плит потолочного перекрытия. Люк будет прорезаться четко посередине. Размеры проема вдоль линии стыковки плит могут быть любыми, а вот ширина прохода ограничена шириной плит.

Для резки железобетонного потолочного перекрытия необходимо обзавестись специальным алмазным кругом для работы по камню и бетону. Работа пыльная, тяжелая, но простая.

Люк в деревянном перекрытии

Вырезать проем в деревянном перекрытии на лагах проще, здесь достаточно обычного слесарного инструмента.

  • Вначале определяете месторасположение лаг и ширину зазора между ними. Если ширина зазора позволяет, то вырезаете ножовкой люк между двумя смежными лагами.
  • Если лаги уложены слишком часто, то центральные придется разрезать. Чтобы перекрытие не потеряло прочность после разрезания лаг, вам нужно установить поперечные укрепляющие бруски, они будут поддерживать разрезанные лаги и служить стенками люка.

Рассмотрим составляющие процесса изготовления лаза

Дверца

Вначале определяемся с местом размещения будущего проёма. Его желательно прорезать поближе к лестничной площадке, но в то же время и не рядом с ней, иначе при последующем изготовлении или установке лестницы возможны неудобства. Конечно же, недопустимо планировать изготовление лаза в спальне. Важным моментом, который следует учесть, является уклон кровли вашей крыши в месте будущего лаза, ибо для удобства последующего пользования ним, пространство над проёмом должно быть достаточно большим.

Далее приступаем к изготовлению и последующей сборке рамы. Лучше всего использовать доски, имеющие толщину не менее 30 мм. Понятно, что ваш лаз должен быть достаточно компактным, поэтому лучше изготавливать его не квадратным, а прямоугольным. Рамка должна иметь одинаковые углы.

Дверца для люка на чердак

С целью утепления лаза по внутреннему размеру рамки следует вырезать лист ДВП, к которому можно ещё дополнительно прикрепить лист пенополистирола. Если к нему потом приклеить ещё один лист ДВП, то образовавшийся «бутерброд» обеспечит необходимый температурный режим во внутреннем помещении дома. По внутреннему периметру чердачного люка приклеивается уплотнительная резинка.

Утепление чердачного люка можно произвести и по другому варианту. С этой целью вовнутрь готовой крышки закрепляется пароизоляционная пленка, поверх которой устанавливается утеплитель, который обычно используют для междуэтажных перекрытий (подойдёт пенопласт либо минеральная вата). Закрепление делают клеем или деревянными планочками.

Дверца лаза готова, теперь её необходимо прикрепить к рамке с помощью петель. Лаз будет гораздо удобнее открываться, если его дверцу снабдить ручкой и защёлкой.

Прорезаем проём

Чердачный люк с лестницей выглядит просто и стильно

Осталось продумать вопрос попадания на чердак через лаз. Можно приобрести алюминиевую лестницу, а можно сделать её и самостоятельно.

Выбор места люка на чердак и подготовка к работе

Назначение чердака – это обычно кладовое помещение. В нем хранят разные вещи, которые периодически или сезонно используют.

И чтобы быстро достать их, нужно иметь постоянный доступ к чердаку.

Для данных целей рекомендуется устройство люка, который позволит доставать из чердака, любую нужную вещь.

Есть два способа входа в чердачное помещение. При первом способе проделывается на фронтонной части, специальное входное отверстие, на котором монтируется чердачная дверь. Такой способ достаточно хорош и в потолке не обязательно делать отверстие и нарушать его общую целостность. При использовании двери, необходимо будет устанавливать специальную лестницу, а это требует определенных материальных затрат и сэкономить вряд ли получится. Второй способ, более легкий и заключается он в обустройстве люка на чердак, который будет располагаться на потолке.

При выборе места, на котором будет находиться люк, нужно будет просчитать, чтобы крышка люка свободно открывалась, без каких-либо препятствий.

Люк с лестницей

Помимо этого, дизайн люка, должен хорошо гармонировать с общим стилем дома.

Если планируется монтаж стационарной лестницы, то она также не должна создавать препятствие в свободном перемещении по комнате.

Если на потолке располагаются балки перекрытия, то нужно учесть, чтобы люк не располагался именно на них, так как прочность потолочного перекрытия может существенно снизиться.

Люк на чердак своими руками должен иметь следующие особенности:

  •  привлекательность;
  • простота монтажа;
  • надежность, прочность и безопасность;

Это интересно: Красные кирпичи — описание и разновидности

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
