Основной процесс
Подвешивание корпуса
Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.
Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.
После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.
Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели)
Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу
Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.
Электромонтажные работы
Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.
Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.
К Вашему вниманию схемы правильного подключения:
Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.
Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.
Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%)
Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).
Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!
Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:
Видео инструкция: подключение инфракрасного обогревателя своими руками
Как подключить регулятор температуры
Нюансы подключения
Немного поговорим, как подключить такое устройство. Потолочные либо настенные обогреватели могут нормально работать, но эффективность работы встроенных термостатов очень невелика, ведь датчики будут срабатывать не от температуры в комнате, а по причине нагрева корпуса самого обогревателя. Поэтому правильная схема монтажа предполагает выносное размещение контролирующих частей. Установка термического регулятора должна осуществляться с расчетом зональности использования такого устройства, иначе она будет неправильной. Для правильного осуществления этой процедуры следует придерживаться ряда норм:
- если поставлен потолочный обогреватель, то лучше будет расположить термостат где-то подальше на стене, такой монтаж отопителя рассматриваемого типа требует установки регулятора там же, но недалеко от устройства;
- лучше располагать регулятор от пола на высоте в 150 сантиметров;
- монтаж будет зависеть от выбранного варианта крепления – если обогреватель встроенный, то нужно будет штробить стену, а устройства для проведения установки на стене требуют наличия короба под кабели питания и термического датчика;
- если установочная схема требует размещения устройства на наружной стенке постройки, то под корпус необходимо установить теплоизоляционный материал, это дает возможность не вызывать случайных активаций реле;
- подобранная область для монтажа температурного регулятора должно располагаться сравнительно далеко от окон, дверей и отопительной техники.
Обычно термостат оснащен двумя парами клемм, что подключаются к автомату электрощита и самому обогревателю. Если в соответствии со схемой предполагается включение нескольких приборов отопления, то их включение должно осуществляться параллельно. Тогда будут возможны два варианта подключения:
- когда от терморегулятора идет такое количество проводов, что соответствует количеству подключаемых приборов;
- когда от него идет лишь два проводника, что поочередно подают энергию на оборудование.
При монтаже необходимо не перепутать места включений нулевого и фазного проводников, ведь ряд моделей электрорегуляторов очень чувствителен к этому моменту. Кроме того, предполагается монтаж контактора либо магнитного пускателя. Если он нужен, то клеммы выходного типа терморегулятора подсоединяют к реле управления, а обогреватели подключают через контакты, расположенные на пускателе.
Как работает терморегулятор?
Такой регулятор состоит из двух основных узлов:
- Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
- Блока управления, обрабатывающего сигналы температурного датчика.
Эти конструкционные элементы взаимодействуют между собой по следующей схеме:
- Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
- Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
- Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.
В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C
Типовые разновидности терморегуляторов
Современные производители выпускают два типа терморегуляторов:
Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.
- Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
- Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.
Схема подключения инфракрасного обогревателя к терморегулятору
Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.
- Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
- Основной недостаток – работа только при наличии напряжения в сети.
Как подключить терморегулятор к инфракрасному обогревателю?
При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:
- В каждое отапливаемое помещение монтируется отдельный регулятор.
- Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
- Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
- Рекомендуемая высота размещения – 1,5 метра от уровня пола.
Сам монтаж прибора выполняется следующим образом:
- От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
- От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
- К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.
Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.
Необходимые инструменты и материалы
Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:
- Дрель либо шуруповерт (засверливать отверстия под крепления).
- Пассатижи (для укорачивания проводов).
- Индикаторная отвертка (определять фазу и ноль).
- Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно сделать металлоискатель из подручных средств.
- Простой карандаш и строительная рулетка (отмечать места крепления на стене).
Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:
- Разборная электрическая вилка.
- Трехжильный медный кабель, сечением 2,5 мм.кв.
- Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).
Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..
Сравнение с другими видами отопительного оборудования
Конкурирующие отопительные приборы (батареи, конвекторы, тепловые вентиляторы, масляные радиаторы) нацелены прежде всего на обогрев воздуха. Лишь затем теплый воздух частично передает тепло окружающим предметам и людям.
Такой способ несет ряд недостатков:
- В результате нагрева окружающей среды возникает «расслоение воздуха». При этом вверху помещения накапливается теплый воздух, а внизу — холодный. Этот недостаток особенно ощутим, если в качестве напольного покрытия используется кафель.
- Перемешиваясь, теплый и холодный воздух образуют конвекционные потоки, создавая сквозняки в помещении.
- Прогрев помещения осуществляется крайне медленно.
По всем перечисленным пунктам инфракрасные обогреватели обыгрывают своих конкурентов.
Установка
Процесс монтажа
Чтобы установка инфракрасного обогревателя прошла максимально просто — лучше размещать панель разъёмом к стене. В большинстве моделей контакты самозажимные. В пакет поставки входят элементы крепления устройства к потолку.
Процесс монтажа включает следующие этапы:
- выньте аппарат из упаковки и положите на любую плоскую поверхность нагревательной пластиной вниз;
- наметьте место монтажа и сделайте несколько отверстий;
- вверните шуруп-кольца;
- подвесьте цепи, регулируя высоту (если есть необходимость).
- закрепите устройство при помощи монтажных крюков или кронштейнов.
Как видите, установка инфракрасных обогревателей своими руками не является особо сложным процессом. Также панели могут монтироваться на стену, но эффект нагрева будет значительно меньше.
Монтаж разных моделей ИК обогревателей:
Подключение к сети
Устройство подключается к терморегулятору, который будет поддерживать нужную температуру. Делается это посредством трёх клемм: «земля», «фаза» и «ноль». Соответственно подводящий кабель должен быть трёхжильным. Как вариант можно использовать ПВС 3х1,5.
https://youtube.com/watch?v=EmIgMKgZxMg
Концы кабеля подсоединяются к клеммам. Полярность указана на концах проводов. После того как устройство установлено и подключено, желательно протереть панель спиртовым раствором перед включением.
Подключение нескольких устройств
Если вас интересует установка инфракрасных обогревателей своими руками в больших помещениях, то нужно учитывать, что понадобится несколько аппаратов. Для обеспечения слаженной работы, все панели подключаются к одному термостату. Это позволит эффективно регулировать температуру по всему объекту.

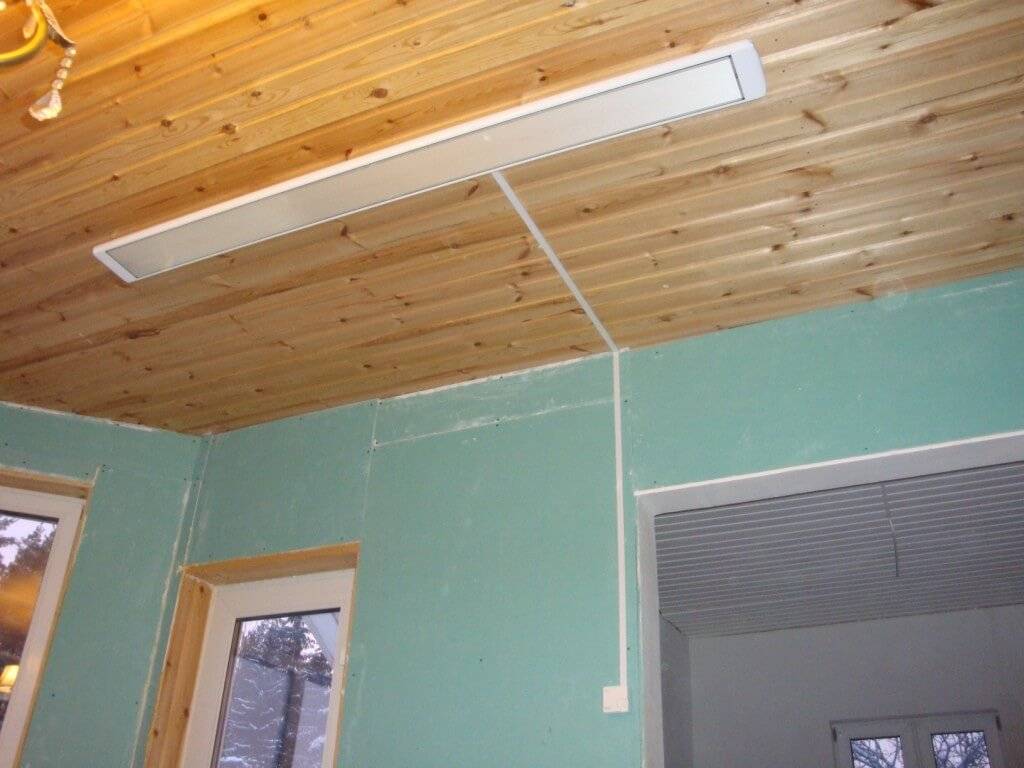

Как установить инфракрасный обогреватель на потолок
- Начните установку на потолок ИК-обогревателя с расчетов высоты его расположения. Для жилых комнат остановитесь на оптимальной для этого высоте в 2-3 метра, такой параметр указан в паспорте на данное оборудование. Чем мощнее ваш обогреватель, тем выше должен быть подвес. Иначе может ухудшиться самочувствие и начнет болеть голова.
- Выполняя монтаж инфракрасного обогревателя своими руками, убедитесь, что вблизи его размещения не будет мест скопления людей. Так как он является довольно интенсивным излучателем, что может привести к появлению неприятных симптомов – зуду кожи и головной боли.
- Монтаж потолочного инфракрасного обогревателя можно произвести с помощью штатных кронштейнов, идущих в комплекте с ним. Используйте их, чтобы подвесить технику к потолку тросами или цепочками.
- Заранее приобретите крючки монтажные для дерева или бетона, укомплектованные с дюбелями из пластика. Далее следует установка крепежных элементов, вворачивание крюков в потолок и регулировка длины троса либо цепочки, чтобы отрегулировать подходящую высоту подвеса.
Как видите, самостоятельный монтаж инфракрасных обогревателей – легкодоступный процесс, который может занять максимум 2 часа вашего времени. Труднее дело обстоит с монтажом на потолке из бетона, где не обойтись без мощного перфоратора.
Если вы решили установить обогреватель на стену, то воспользуйтесь те же крючками с подвесами. Нагреватели должны быть наклонены немного вниз и иметь строго горизонтальное положени
Схема подключения беспроводного термостата
В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:
Схема соединения по разрыву цепи.
Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.
Схема соединения по потенциалу (напряжению).
В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.
Особенности работы терморегулятора и датчика
Датчик температуры для теплого пола – это устройство, определяющее температуру пола или воздуха и передающее информацию терморегулятору, который представляет собой медный проводник трехметровой длины, соединенный с термосопротивлением. С целью защиты от внешних воздействий датчик защищен стеклянной колбой, а провод покрыт изоляцией из ПВХ. Длину устройства можно уменьшать или увеличивать до 50 метров.
Чаще всего, если датчик для терморегулятора теплого пола ломается, его не ремонтируют, а приобретают новый. При неправильной замене одного из компонентов нередко бывает, что интервал между включением и выключением системы нагрева увеличивается до 5 градусов.
Основной процесс
Подвешивание корпуса
Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.
Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.
После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.
Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны
Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.
Электромонтажные работы
Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.
Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте цветовую маркировку проводов, чтобы подключение было правильным.
К Вашему вниманию схемы правильного подключения:
Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.
Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.
Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с отоплением не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей
Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).
Более подробно о подключении терморегулятора к ИК обогревателю вы можете прочитать в нашей отдельной статье, в которой предоставлены несколько схем монтажа!
Чтобы Вы наглядно увидели весь процесс подключения своими руками, предоставляем к просмотру данные уроки:
Как подключить регулятор температуры
Схема подключения
Для начала определимся, что подключение инфракрасного обогревателя к электрической сети происходит либо через розетку (чаще всего), либо напрямую через автомат, что в распределительном щитке.
Мы рассмотрим две схемы подключения.
Стандартная
Перед тем как приступить к процессу, необходимо разобраться с мощностью контроллера. Так, обычный регулятор температуры может обслужить сразу несколько ИК-обогревателей. По сути, количество подключаемых отопительных приборов зависит от их мощности.
Большинство контроллеров оборудовано 4-мя клеммами: две на входе (фаза, ноль) и две на выходе.
Стандартная схема подключения инфракрасного обогревателя через термостат незамысловата. Для того чтобы её создать, потребуется протянуть от щитка до контроллера два провода, соединяющие ноль и фазу. Далее от терморегулятора проводят ещё два кабеля через выводные клеммы непосредственно до самого обогревателя. Таким образом, мы получаем поочередное подключение всех приборов от сети.
В том случае, если требуется подключить сразу два или три инфракрасных обогревателя, то первая часть процедуры остаётся без изменения. Термостат подключается аналогичным образом. А вот если предполагается устанавливать два отопительных прибора, от его выходных клемм уже следует пускать четыре провода, и шесть проводов, если обогревателей три. По два кабеля на каждый нагреватель. Мы получили параллельное подключение.
Можно по желанию прибегнуть к схеме с последовательным соединением. Тогда, вначале от термостата провода пойдут к первому обогревателю, а от него уже ко второму и так далее.
Есть ещё один вариант схемы с простым подключением инфракрасного обогревателя. Он заключается в следующем: провод фазы от автомата подключают к нагревательному элементу, а провод нуля – к терморегулятору. Но к данному способу стоит прибегать в крайнем случае, когда по-другому подключить термостат не представляется возможности, поскольку он ненадёжен.
С помощью магнитного пускателя
Этой схемой лучше воспользоваться тогда, когда требуется подключить сразу несколько инфракрасных отопительных приборов, либо одну промышленную модель.
Данный способ предполагает установку дополнительного устройства – магнитного пускателя. Он представляет собой коммутационный аппарат из рода электромагнитных контакторов. С его помощью можно коммутировать мощные нагрузки, вызванные переменным или постоянным током.
Схем подключения, где задействован этот коммутационный аппарат много, но мы рассмотрим только одну. Первая часть процесса остаётся без изменения, автомат и терморегулятор соединяются способом, рассмотренным выше. Однако от выходных клемм термостата два кабеля проводят не к ИК-обогревателю, а к магнитному пускателю, от которого они идут к отопительному прибору.
Подключение через терморегулятор включаемый в розетку
Основной недостаток предыдущей схемы – отсутствие автоматической регулировки работы обогревателя. Он решается использованием терморегулятора.
При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.
Основные недостатки
— привязка к расположению розеток
Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.
— необходимость покупки доп. оборудования – терморегулятора для розетки
Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.
— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору
Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.
— Внешний вид монтажа
На виду остаются все проводники, занимается розетка.
Преимущества:
— Простота
Реализация не требует никаких подготовительных работ или навыков и знаний.
— Возможность автоматической регулировки и поддержания нужной температуры
Вы получаете полностью автоматизированную систему отопления.
