Электрическое и водяное плинтусное отопление

Монтаж водяной системы плинтусного обогрева

Для начала стоит сказать, что трубы прокладываются до установки чистового напольного покрытия.

Системы с водяным отоплением в плинтусах монтируются в такой последовательности:

  • Меряем расстояние от места установки плинтуса до распределительного коллектора. Отрезаем два куска защитной трубы такого же расстояния, как было получено после измерений, и два куска длиной на 20 см больше (это соединительные трубки). Более длинные элементы вставляем в защитные. Торцы трубок заматываем лентой, чтобы защититься от попадания загрязнений.
  • Трубы прокладываем по полу без натяга, потому что в некоторых случаях систему придется наращивать и прокладывать рядом еще трубы. Проложенные элементы фиксируем монтажными лентами и накрываем раствором, который будет защищать их от повреждений.
  • Трубы выводим в подходящем месте над полом на высоту 60 мм. Это место должно находиться на ближе 100-150 мм от угла или края стеновой поверхности. Трубу закрепляем цементным раствором.
  • Производим монтаж чистового пола. По периметру помещения на стены крепим изоляционную полоску и прокладываем алюминиевую кромку. Эти элементы должны перекрывать стык пола и стен. Полосу и кромку можно прикручивать саморезами, клеить на силикон или самоклеящуюся ленту.
  • По верхней линии фиксации на стене закрепляем несущий профиль и устанавливаем на него держатели с шагом 400 мм. От углов держатели располагаем на расстоянии не более 150 мм.
  • При помощи втулок, специальных муфт с гайками и прокладок соединяем нагревательные элементы и отопительные трубы. В углах используем поворотные трубки под 90°С, а на торцевые части устанавливаем поворотные трубки под 180 градусов или заглушки. Для соединения термосекций используем переходники.
  • Нагревательные секции аккуратно вдавливаем в держатели. Устанавливаем декоративные панели. Они просто защелкиваются в держателе или крепятся шурупами. Монтируем внешние угловые панели. Систему подсоединяем к коллектору и заполняем водой. Выполняем тестирование оборудования при среднем рабочем давлении и на максимальной мощности.

Если после запуска системы появились протечки, то все соединения нужно плотнее подкрутить гаечным ключом. Для подачи теплоносителя из коллектора используется циркуляционный насос. Также теплоноситель может подаваться из централизованной системы.

Классификация систем тёплого плинтуса

Как и система тёплого пола, тёплые плинтусы могут быть:

  • водяными;
  • электрическими.

Водяной теплый плинтус

Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.

Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.

Электрический тёплый плинтус

Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.

Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.

Водяная плинтусная система

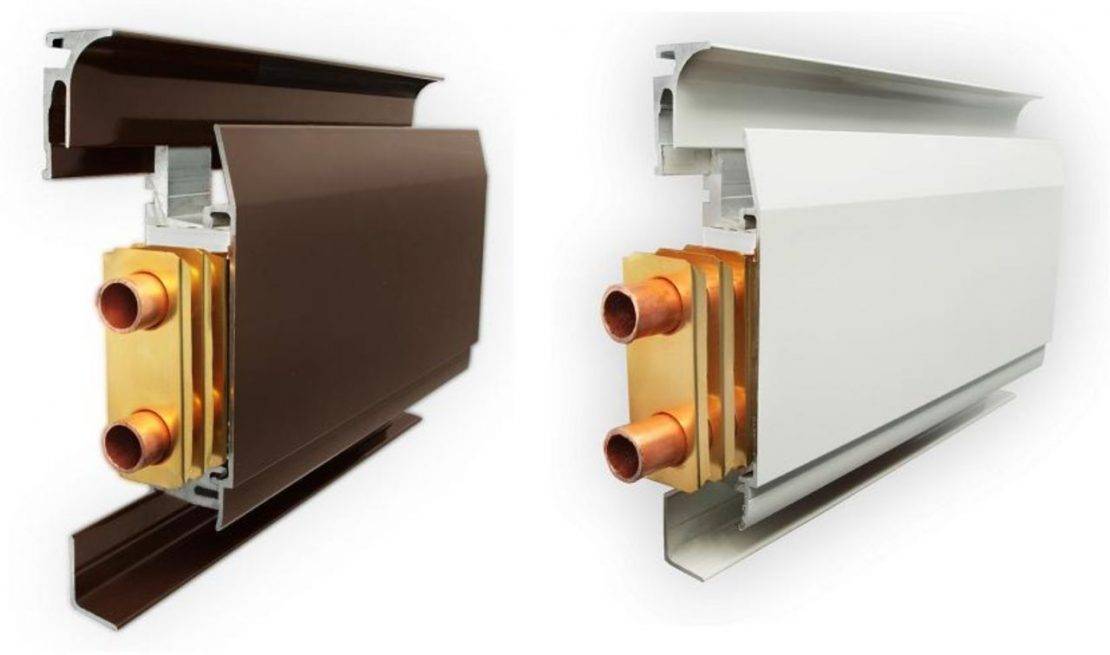

Основные элементы водяной плинтусной системы отопления: радиаторы отопления, распределительный коллектор, трубы пластиковые кислородостойкие. Радиаторный блок, в свою очередь, состоит из алюминиевого короба и теплообменника.

При установке водяного плинтусного отопления за основу применяется пластиковая труба. Некоторая часть контура отопления прокладывается в пол и проводится сквозь стены.

Водяной теплый плинтус

Исходя из того, что трубы прокладываются пластиковые трубы, температура теплоносителя обогрева должна быть не выше 85 градусов, рабочее давление 3 атмосферы.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

  • По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
    Крепится теплоизоляционная лента, а поверх нее крепежные элементы
  • Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
  • В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
    Устанавливаем куски и соединяем их в единое целое
  • Герметичность системы проверяется при помощи опрессовки.
  • Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
    Так все выглядит когда все сделано
  • После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Самостоятельная установка

Хозяин может сам установить приобретенное оборудование, для этого не обязательно иметь навыки профессионального выполнения работ, достаточно лишь скромного набора инструментов, внимательности и аккуратности.

Установить теплый плинтус своими руками очень просто. Конструкция не имеет теплоносителя, легко монтируется и не требует работы с трубами.

Набор инструментов

Для самостоятельного монтажа конструкции мастеру понадобятся следующие инструменты:

  • Перфоратор для крепления плинтуса к несущим стенам;
  • Отвертка;
  • Дрель;
  • Рулетка, линейка и карандаш;
  • Соединительные провода;
  • Уровень;
  • Ножовка по металлу;
  • Плоскогубцы;
  • Коробка для внутренней розетки.

Подготовка к монтажу

В первую очередь необходимо подобрать сечение провода, соединяющего электрическую сеть дома с теплым плинтусом. Мощность работы отопительного прибора указывается на его упаковке, в зависимости от этого значения подбирается необходимый провод. Минимальное сечение проводки в доме и провода, идущего от нее к оборудованию 1.5 мм². При меньшем размере проводки электрическая сеть дома может не выдержать нагрузки. Для предотвращения короткого замыкания необходимо монтировать плинтус только в домах с качественной новой электрической сетью.

Если требуется подключить целый блок отопительных приборов большой мощности, то диаметр проводов должен превышать 2.5 см².

Необходимо убедиться в способности автоматов, установленных в доме, справиться с нагрузкой от электрического отопления. В документах на плинтус указывается количество ампер, на которые рассчитан прибор. Это значение должно совпадать с указанным на автомате.

В месте подключения необходимо установить коробку под внутреннюю розетку и найти силовой кабель, к которому подключается плинтус.

Последовательность монтажа

После выполнения подготовительных работ начинается монтаж теплого плинтуса:

  • В первую очередь к стене крепятся направляющие. Они выполнены из пластика, крепятся с помощью саморезов или анкеров, зависит от материала стены. Для ровного крепления на небольшом возвышении над полом используют уровень;
  • После этого к стене крепится материал, отражающий тепло. Он идет в комплекте с плинтусом, поэтому соответствует его размерам и не требует резки;
  • Мастер измеряет длину крепежного кронштейна и на этом расстоянии крепит верхние направляющие аналогично с уже закрепленными нижними;
  • Крепежные кронштейны крепятся между направляющими уголками. Расстояние между ними указывается производителем на инструкции к плинтусу. На них приходится основная нагрузка;
  • Приступать к монтажу нагревающих элементов можно только после подготовки всего периметра комнаты. Основной элемент плинтуса вешается на кронштейны;
  • Сначала необходимо отмерять длину нагревающего элемента и отрезать лишнее ножовкой по металлу. После этого края обрабатываются наждачной бумагой;
  • Для удобства крепления с помощью плоскогубцев удаляются 2 или 3 крайних пластины;
  • На трубу монтируются латунные резьбы;
  • На резьбы накручивается замыкающий контур;
  • Все болтовые соединения дополнительно протягиваются;
  • Электрический плинтус подключается к домашней сети как обычная розетка;
  • После подключения необходимо проверить работу оборудование, выполнив пробный запуск;
  • Облицовочная панель крепится на клипсы.

Очень важно меть возможность регулировать температуру отдельно в каждом помещении. Он монтируется между первой панелью и источником питания. Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы

Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству

Сначала к стене крепится терморегулятор на удобной высоте, потом подключаются провода, после этого проводится пробный запуск системы. Во время поверки плинтуса проверяют во всех предусмотренных режимах работы, проверяют равномерность нагрева панелей. После проверки устанавливают облицовочные короба, заделывают места подключения оборудования к электричеству.

Каждое помещение удобно оснастить собственным плинтусом и оборудованием для регулировки его мощности. Это позволит при необходимости отключать часть теплового оборудования или уменьшать его мощность. Такая система сэкономит энергию и уменьшит теплопотери дома.

Рекомендации от профи!

Аксессуары для бани
Беседка своими руками
Бетонный забор
Буржуйка своими руками
Веранда своими руками

Винтовой фундамент
Дачный туалет своими руками
Декоративный кирпич
Забор из камня
Заливка фундамента
Как сделать забор
Калитка из профнастила
Камин своими руками
Кирпичный забор
Клумбы своими руками
Кованые ворота
Крыльцо своими руками
Купель для бани
Курятник своими руками
Лестница своими руками
Металлические ворота
Монтаж вагонки
Монтаж поликарбоната
Насос для дачи
Обустройство гаража
Ограждения для клумб
Отмостка своими руками
Парилка в бане
Перила для лестниц
Погреб своими руками
Покраска стен
Пресс своими руками
Решетки на окна
Рулонные ворота
Сарай своими руками
Сигнализация для дачи
Скамейки для дачи
Столбы для забора
Стяжка пола
Твердотопливные котлы
Теплица своими руками
Установка забора
Утепление дома
Утепление мансарды
Утепление фундамента

Как установить водяной тепло плинтус своими руками

Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.

Вот список материалов, которые понадобятся вам для самостоятельной работы:

  • металлопластиковые трубы;
  • теплоизоляционный материал;
  • коллектор с кранами;
  • переходники (как металлические, так и пластиковые);
  • набор обычных инструментов, имеющихся у любого домашнего мастера;
  • плинтусные конвекторы с набором заглушек, а также декоративными крышками.

Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм

Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии

Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм

Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.

Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.

Вывод полиэтиленовых труб для теплого плинтуса

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

  1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
  2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
  3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
  4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
  5. закрытие декоративной панелью.

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

  1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
  2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
  3. тепло распределяется равномерно;
  4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
  5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
  6. быстрый монтаж;
  7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
  8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
  9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

  1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
  2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
  3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
  4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

Отопление плинтусного типа не отличается большой декоративностью

Что такое плинтусная система отопления?

Сама идея теплых плинтусов не отличается новизной, но не применялась из-за сложности реализации и дороговизны оборудования. Развитие технологий дало возможность упростить монтаж и значительно снизить стоимость приборов.

Главное отличие – измененная форма батареи, которая превратилась в длинный невысокий обогреватель, располагаемый по периметру помещения. Чаще всего плинтусное отопление размещается на полу, чтобы теплый воздух поднимался вверх, обогревая комнаты. По своему типу тепловая система напоминает обычную однотрубную схему разводки с последовательным или параллельным подключением.

Удобство отопительных приборов хозяин может оценить при панорамном остеклении помещений – расположение плинтусов ниже рам делает обогревательную систему незаметной, при этом не снижается функциональность магистрали.

Области применения

Теплые плинтусы хорошо встраиваются в любую отопительную систему и используются:

  • в частных домах из дерева;
  • в загородных коттеджах;
  • на дачах сезонного или круглогодичного проживания;
  • для прогрева открытых застекленных помещений – балконов, лоджий;
  • при отоплении квартир, офисов, учреждений общественного назначения.

Удобно монтировать плинтусный радиатор отопления в целях предотвращения выпадения конденсата на стеклах. Например, в помещении с бассейном или других комнатах с высоким уровнем влажности. Часто приборы используются для поддержания тепла и сухости в отдельных зонах, где есть риск образования плесени, грибка.

Преимущества и недостатки

К достоинствам относят:

  1. Безопасность. Вся конструкция прикрыта футляром, нагревательные элементы не находятся в зоне доступа, поэтому нет риска получить ожог.
  2. Гипоаллергенность. Агрегаты не накапливают пыль, особенно водяные приборы. Воздух поднимается вверх, циркуляции по полу нет, поэтому система особенно удобна для людей с астмой, аллергическими заболеваниями.
  3. Равномерность прогрева. Тепловые потоки прогревают плоскости снизу вверх, от самого пола, распределяя энергию по всему помещению.
  4. Невысокая стоимость монтажа. С работами справится домашний мастер с опытом владения простыми инструментами.
  5. Компактность. Благодаря размещению около стен и по полу, приборы не отнимают полезное пространство. А разнообразие декоративных панелей позволяет встроить конвекторы отопления плинтусные в интерьер помещений любого стиля.
  6. Экономичность. Водные плинтусы экономят расходы на энергию, прогревая помещения с потолками высотой до 4-х метров.

Отопление начинает работать с момента прогрева теплоносителя или включения радиаторов в точку питания, тепло распространяется постепенно, без значительного перемещения тепловых потоков. Такая особенность обеспечивает получение неагрессивного (мягкого) прогревания без пересушки воздуха, что полезно для здоровья человека.

Минусы тоже есть:

  • обустройство тепловой системы потребует значительных разовых расходов;
  • в зонах примыкания плинтусов в случае протечки образуются пятна, но недостаток минимизируется соблюдением техники монтажа;
  • к стенам нельзя ставить мебель, чтобы не перекрыть тепловые потоки.
