Котлы на дровах для обогрева частных домов

Как работают

Сам принцип действия дровяных котлов очень прост:

К существенным недостаткам стоит отнести большой расход топлива и собственно внушительные габариты необходимого запаса этого самого топлива. В идеале под это придется выделить целую комнату.

  • Горящие дрова выделяют тепло, которого поглощается теплообменником;
  • Протекающий через теплообменник теплоноситель отправляется к радиаторам, согревающим помещения;
  • Теплоноситель отправляется обратно в котел, где снова подвергается нагреву.

Здесь мы видим самую обыкновенную схему конвекционного нагрева, которая используется в традиционных газовых агрегатах.

Отапливать домовладения такими устройствами на дровах выгодно – стоимость дров довольно низкая, затраты на один сезон составят всего 10-15 тыс. рублей при обогреве дома на 100-150 кв. м. Это даже дешевле, чем отапливать газом. Теплотворность у дровяного топлива высокая, поэтому тепла при сгорании образуется много. К сожалению, некоторая его часть улетает в трубу, но эта проблема решается с помощью пиролизных дровяных котлов – мы рассмотрим их в следующем разделе нашего обзора.

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Достоинства и недостатки

Котел отопления на дровах – это отличная альтернатива другим видам отопительного оборудования. Топить электроэнергией дорого, обогрев с помощью солярки или отработки тоже не лишен своих недостатков (хотя есть и преимущества). Поэтому в качестве самого дешевого варианта для организации отопления следует выбрать именно такую конструкцию. Устанавливаем его в котельной, разводим по дому трубы, устанавливаем радиаторы, закидываем в топку дрова и наслаждаемся теплом.

Давайте теперь посмотрим, все ли так хорошо. А начнем мы с того, что опишем достоинства, на фоне которых будут пестреть недостатки. Основные положительные черты:

Дрова – довольно дешевый вид топлива, но весьма прихотливый. Хороший и качественный жар смогут дать только очень сухие и неизъеденные жуками поленья.

Дешевизна отопления – речь идет о том, что топливо для таких котлов стоит совсем недорого

А при наличии возможности его можно насобирать бесплатно в ближайшем лесу – чтобы не иметь проблем с законом, обратите внимание на поваленные деревья, которые станут отличным источником дров;
Не нужно разрешение на установку оборудования – те же газовые котлы нужно подключать к магистрали, оформлять их в контролирующих службах, платить за ежегодное обслуживание. Иными словами, мороки много;
Простота в эксплуатации – нужно только разжечь пламя, а дальше процесс пойдет самостоятельно

Следует лишь не забывать подкидывать все новые порции в ненасытную топку;
Безопасность – в отличие от газового или электрического оборудования, отличаются повышенной безопасностью.

Есть и недостатки:

  • За дровяным котлом необходим постоянный присмотр – нужно контролировать температуру в контуре и подкладывать дрова. Быстрое прогорание дров является ключевым недостатком, но устраняется путем выбора котла с большой камерой сгорания (или пиролизного агрегата);
  • Дороговизна оборудования – конструкция, изготовленная из стойкого к коррозии и тепловым нагрузкам чугуна, будет стоить дорого. В качестве альтернативы можно рассмотреть более дешевые стальные агрегаты, но они не отличаются надежностью и продолжительным сроком службы;
  • Для хранения дров придется соорудить поленницу – она займет очень много места;
  • Трудность автоматизации – проблема решается применением пиролизных дровяных котлов с большими камерами сгорания и системами регулировки интенсивности горения;
  • Своеобразный запах дымка в комнатах – нельзя сказать, что он неприятный, но некоторым людям он не нравится;
  • Необходимость в отдельном вентилируемом помещении под котельную – его не поставишь в общей комнате;
  • Громоздкость – для небольших домиков можно отыскать формат мини, но в большинстве своем они обладают большими размерами. Да и монтируются они только на полу, в то время как отдельные газовые и электрические агрегаты аккуратно располагаются на стенах, не занимая лишнее место.

Таким образом, котлы на дровах обладают и негативными чертами.

Для того чтобы обеспечить полную безопасность, необходимо установить котел на лист негорючего материала.

Рекомендации к выбору котла

На подбор твердотопливного котла влияет ряд существенных факторов

Важное значение имеют:

  • вид дома (помещения);
  • тип конструкция отопителя;
  • цель использования устройства.

Вид помещения

Способность жилища сохранять тепло, крайне важны при выборе. Самыми «тёплыми» являются новые дома из кирпича, брёвен, панельные строения.

В них отсутствуют теплопотери через трещины в стройматериалах, двери и окна, плохо утеплённый потолок.

Следовательно, такие строения хорошо обогревают агрегаты средней мощности. Расчёт мощности отопителя хозяин дома делает самостоятельно или с помощью специалиста по теплотехнике.

Расчёт ведётся исходя из высоты потолков и площади. Так, в средней полосе на площади 10 м2, при высоте потолка 3 м, необходимо генерировать 1 кВт тепловой энергии.

Тип конструкции отопителя

Зависит от рассчитанной мощности агрегата и доступности топлива. В зависимости от конструктивных особенностей устройства длительного горения делят на:

  • пиролизные;
  • шахтные;
  • автоматические.

Пиролизные котлы. В отопителях такого типа происходит процесс тления топлива при недостатке кислорода, что приводит к образованию горючих газов.

Фото 2. Схема устройства дровяного твердотопливного котла длительного горения пиролизного типа.

Топка устройства разделена на две части. В нижнем отсеке происходит горение и пиролиз, в верхнем — дожигание топочных газов.

После того как топливо полностью разгорится, нижнее отверстие прикрывают и топка переходит в режим генерации пиролизного газа. Этого добиваются с помощью автоматического регулятора.

Пиролизный газ поступает в камеру дожигания, смешивается с воздухом и воспламеняется. При этом сгорает до 90% частиц дыма. Автоматический терморегулятор котла поддерживает заданную температуру дожига. Принудительную циркуляцию воздуха обеспечивает вентилятор.

Справка. В пиролизных устройствах топливо сжигается практически полностью, поэтому частая чистка топки не требуется.

Шахтные котлы — агрегаты верхнего горения, сжигание топлива происходит сверху вниз. Конструктивно они состоят из двух корпусов — внутреннего и внешнего, между которыми находится водяная рубашка.

Вертикальная топка отопителя доверху загружается дровами. Воздух для горения подаётся к верхнему слою топлива с помощью телескопической трубы.

По мере сгорания дров она под собственным весом опускается. Котлы такого типа способны отапливать дом до 7 дней без дополнительной загрузки и какого-либо обслуживания.

Они обеспечивают постоянный и равномерный нагрев жидкости в водяной рубашке.

Автоматические котлы. Рассчитаны на продолжительную работу в автономном режиме. Из бункера по элеватору, шнековому транспортёру в котёл подаётся топливо. Бункер располагается рядом с прибором, в соседнем помещении либо снаружи дома. Расход и подачу горючего материала регулируют средства автоматического контроля.

Эти агрегаты требовательны к величине кусков (гранул) топлива, в большинстве моделей размеры брикетов, пеллет, кусочков угля не должны превышать 30 мм в поперечнике.

Цель использования

Это также важный фактор выбора. Если котёл длительного горения является основным отопителем, в систему труб не встраивают другие устройства. Если нагреватель будет использоваться как резервный, понадобится установка расширительного бака, дополнительные расчёты системы отопления, согласование температурных графиков устройств.

  • Если агрегат нужен только для отопления, выбирают одноконтурные модели.
  • Если поставлена цель получения хозяйственной воды, предпочитают двухконтурные модели.
  • В неэлектрифицированных районах (или в отдалённых районах с дефицитом, перебоями в подаче электричества) покупают простые котлы длительного горения шахтного типа.

Разновидности

На сегодняшний день разработано несколько конструкций котлов на дровах.

Котел прямого горения

Этот отопитель еще называют классическим. Он имеет самое бесхитростное устройство: в корпусе располагаются топка и теплообменник или водяная рубашка. Интенсивность горения топлива регулируется воздушной заслонкой. Преимущества у такого решения следующие:

  • простота конструкции, а следовательно и надежность;
  • котел может быть энергонезависимым;
  • компактные размеры;
  • неприхотливость к качеству топлива.

Недостатки котлов:

  • топливо в топку приходится подбрасывать каждые 4 часа;
  • отсутствует возможность быстро снизить мощность тепловыделения: даже при полностью закрытой заслонке топливо продолжает какое-то время гореть;
  • низкий КПД.

С верхним горением

Данный вид отопителя создавался с целью продлить время работы на одной закладке горючего вещества, чтобы сократить участие пользователя. Идея состоит в следующем: топливо загружается в высокую цилиндрическую топку в виде колонны и поджигается сверху, при этом воздух по подвижному воздуховоду подается строго в зону горения (она по мере прогорания топлива постепенно опускается вниз).

Угольные котлы с верхним горением могут работать на одной закладке топлива до нескольких суток.

Важно! Котлы с верхним горением невозможно догрузить топливом, пока не догорит текущая закладка. Кроме того, остатки топлива часто прилипают к стенкам и те приходится чистить

Дровяные котлы этого типа могут быть энергонезависимыми, угольные — для полного сгорания угля им нужна принудительная подача воздуха.

С управляемой подачей воздуха

Котлы также призваны продлить время работы на одной закладке топлива, но действуют на ином принципе. Он состоит в следующем: когда теплоноситель достаточно прогреется, автоматика закрывает заслонку, и пламя в топке гаснет. Когда теплоноситель остынет, включается вентилятор и раздувает в топке пламя.

Фото 1. Твердотопливный отопительный котел с управляемой подачей воздуха «Сибирь-Гефест», мощностью 30 кВт.

Такие котлы считаются более практичными, чем отопители с верхним горением, но они не могут быть энергонезависимыми.

Пиролизные котлы

Применен несколько иной принцип сжигания топлива: оно нагревается в отдельной камере до высокой температуры, вследствие чего биополимерные молекулы разлагаются на горючие газообразные вещества; эта смесь газов (древесный газ) поступает в другую камеру и там сжигается.

Пиролизный котел имеет ряд достоинств:

  • КПД очень высок, поскольку топливо сгорает практически полностью;
  • в сравнении с другими дровяными котлами, выхлоп содержит наименьшее количество вредных веществ;
  • длительная работа на одной закладке;
  • управляются почти так же легко, как газовые котлы;
  • зола образуется в малых количествах.

Недостатки:

  • требуется электричество;
  • можно закладывать только сухие дрова (влажность не более 20%).

Отопители с верхним горением и управляемой подачей воздуха называют общим термином «котлы длительного горения». Позже в эту группу стали включать и пиролизные котлы.

Пеллетные устройства

Единственный вариант твердотопливного котла, в который топливо может загружаться автоматически. Оно имеет вид однородных по размеру гранул (они называются пеллетами), которые получают путем прессования опилок или шелухи сельскохозяйственных культур.

Еще одно важное достоинство: шнек подает топливо малыми порциями (применяется особая пеллетная горелка), так что инерционность у пеллетного котла полностью отсутствует

Фото 2. Пеллетный котел серии BIOPEL, 228 кг, мощность 30 кВт, производитель «OPOP».

Открытая или закрытая камера сгорания?

Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).

Ошибка №15 У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.

Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.

Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.

Ошибка №16 Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.

Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.

Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.

Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.

Виды дровяных котлов

Дровяной котлоагрегат — высокоэффективное нагревательное оборудование, устанавливаемое в качестве источника теплоснабжения в автономных системах с целью поддержки санитарно-гигиенических условий проживания в домах средней и малой площади.

Данные установки снабжены особыми предохранительными компонентами, обеспечивающие безопасность эксплуатации. Агрегаты работают в диапазоне КПД от 70 до 80%.

Модификаций котлов довольно много. Источник фото: remoo.ru

Классификация котлов на твердом топливе:

  1. Классические котлы непосредственного горения. Не обращая внимания на тот факт, что они значительно уступают последним устройствам по продолжительности работы от 1 загрузки, они все же пользуются популярностью благодаря низкой цене.
  2. Котлы верхнего горения обладают цилиндрической формой и оборудованы специализированной телескопичной трубкой для воздуха. В связи с тем, что и процесс горения протекает вверху топочной камеры, новую порцию топлива можно добавить после сгорания предыдущего слоя.
  3. Котлы нижнего горения имеют особенно продуманную и действенную конструкцию шахтных котлоагрегатов с длительным горением нижнего слоя. Это дает возможность, в какой угодно период работы произвести засыпку дров в топку.
  4. Пиролизное устройство – газогенераторный котел на дровах с 2-мя камерами сгорания. В первой проходит первичное горение с дефицитом кислорода, запускающего процесс пиролиза и генерацию газа. Вторая — для полного сгорания синтез-газа. Такая конструкция дает возможность увеличить время функционирования котла на одной заправке дров.
  5. Пеллетные котлы – выпускаются для работы на прессованных либо гранулированных древесных отходах и укомплектованы особым бункером, из которого топливо поступает в камеру сгорания с помощью шнека.

Реализация проекта

Начинать следует с определения действительных потребностей. Для примерных расчетов используют пропорцию 0,1 кВт на 1 м. кв. площади. Для обогрева зданий площадью 150 м. кв. подойдут котлы длительного горения на дровах для дома мощностью от 17 до 19 кВт. Запас 20-25% пригодится для компенсации потерь в самые сильные морозы. Его надо сделать, чтобы оборудование не работало в предельных режимах, сохраняло работоспособность в течение длительного срока службы.


Снизить затраты на отопления можно, улучшив изоляционные характеристики строения

Самостоятельное изготовление

Для создания надежных конструкций из металла понадобятся навыки сварщика, специализированное оборудование. Чтобы не выплачивать штрафы за нарушение правил пожарной безопасности, не следует устанавливать самоделки в жилых домах. Если трудности не пугают, можно использовать следующую последовательность действий:

  • Создают чертеж конструкции самостоятельно, либо находят соответствующую документацию в сети Интернет.
  • Чтобы не усложнять рабочие операции, приобретают подходящие отрезки труб разных диаметров. Из них создают центральный корпус, примыкающие элементы системы отведения дыма и другие детали. Пригодятся готовые дверцы, колосники, ручки.
  • Для установки тяжелого сооружения понадобится надежный фундамент. При его расчете учитывают вес загрузки дровами, вентиляторов и другого дополнительного оборудования.
  • Перед сваркой с металлических заготовок удаляют ржавчину загрязнения. После сборки конструкцию покрывают грунтом и слоем краски. Декоративные и защитные покрытия выбирают с учетом стойкости к высоким температурам.

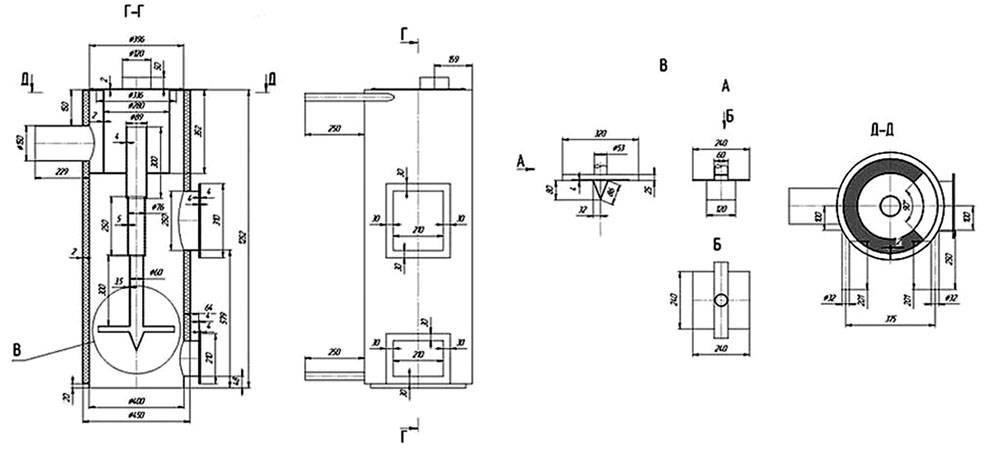

Чертежи дровяного котла длительного горения для отопления дома

Цены котлов длительного горения на дровах для дома: обзор предложений рынка

ИзображениеМодель/ Произво дительШирина х Высота х Глубина в смВес в сборе, кг.Мощ ность макси мальная, кВтЦена, руб.Примечания
КОТВ-20/ Zota (Россия)50 х 78 х 691012017800 – 18940Для системы водяного отопления и приготовления пищи.
КОТВ-20-6/ Zota (Россия)50 х 78 х 691032019900 – 20850Аналог предыдущей модели, дополненный электрическим нагревательным элементом, электронным блоком управления
H 730 PYRO/ OPOP (Чехия)48 х 101 х 1113553576000 – 79300Пиролитическая технология (сжигание горючих газов), отсутствие электрических вентиляторов, возможность использования угля.
GF N 6/ Ferroli (Италия)40 х 95 х 652202085000 – 93000Универсальное оборудование (дрова, уголь, мазут, пеллеты).
Logano S121-24/ Buderus63 х 125 х 1043502596200 – 98350КПД до 86%, пиролизная технология сжигания дров.


Новая техника российского производства
После замены горелки котел будет выполнять свои функции в полном объеме с применением другого топлива
Современные твердотопливные котлы при относительно небольших размерах обладают высокой мощностью

Устройство и принцип работы котла на дровах

Дрова принадлежат к группе твёрдого топлива и имеют возможность на одном уровне с углём использоваться для отопления жилых домов не выше 2-х этажей, а также хорошо применимы при организации воздушного отопления в доме.

Устройство котла на дровах. Источник фото: rgagroup.ru

Водогрейные котлы на дровах условно подразделяются на 2 типа:

  • энергонезависимые, функционирующие с естественной тягой дымовой трубы;
  • наддувные, в которых воздух в топку подается принудительно.

Первые используют технологию простой печи, с единственным отличием — они имеют внутренний водяной контур. Большая топочная камера размещается над зольником, отделенная от него колосниками.

Воздух из комнаты подается в топочное устройство сквозь заслонку в зольнике, и далее продвигается через колосники. Объем подачи корректирует термостат, контролирующий температуру теплоносителя в водяной рубашке котлоагрегата. Управление заслонкой — механическое.

Уходящие газы, образовавшиеся в топочном пространстве с высокой температурой, движутся по жаровым трубам внутреннего теплообменного аппарата, охлаждаются через стенки труб греющей водой.

Исходя из конструктивных элементов котлоагрегата, дымовые газы способны выполнить несколько кругов циркуляции по дымоотводящим трубам, эффективно обмениваясь тепловой энергией с водяной рубашкой.

Принцип действия. Источник фото: stroikabudet.ru

Отдавая свое тепло, летучие вещества, образовавшиеся от сгорания топлива, с дымовыми газами покидают котел отопления с использованием системы дымоотвода.

Энергонезависимый котел на дровах не в состоянии похвастаться хорошим КПД, самое большее — это 70%.

Второй вариант теплогенератора — наиболее производительный, его КПД может достичь 75% за счет принудительной воздухоподачи, осуществляемой приточным вентилятором.

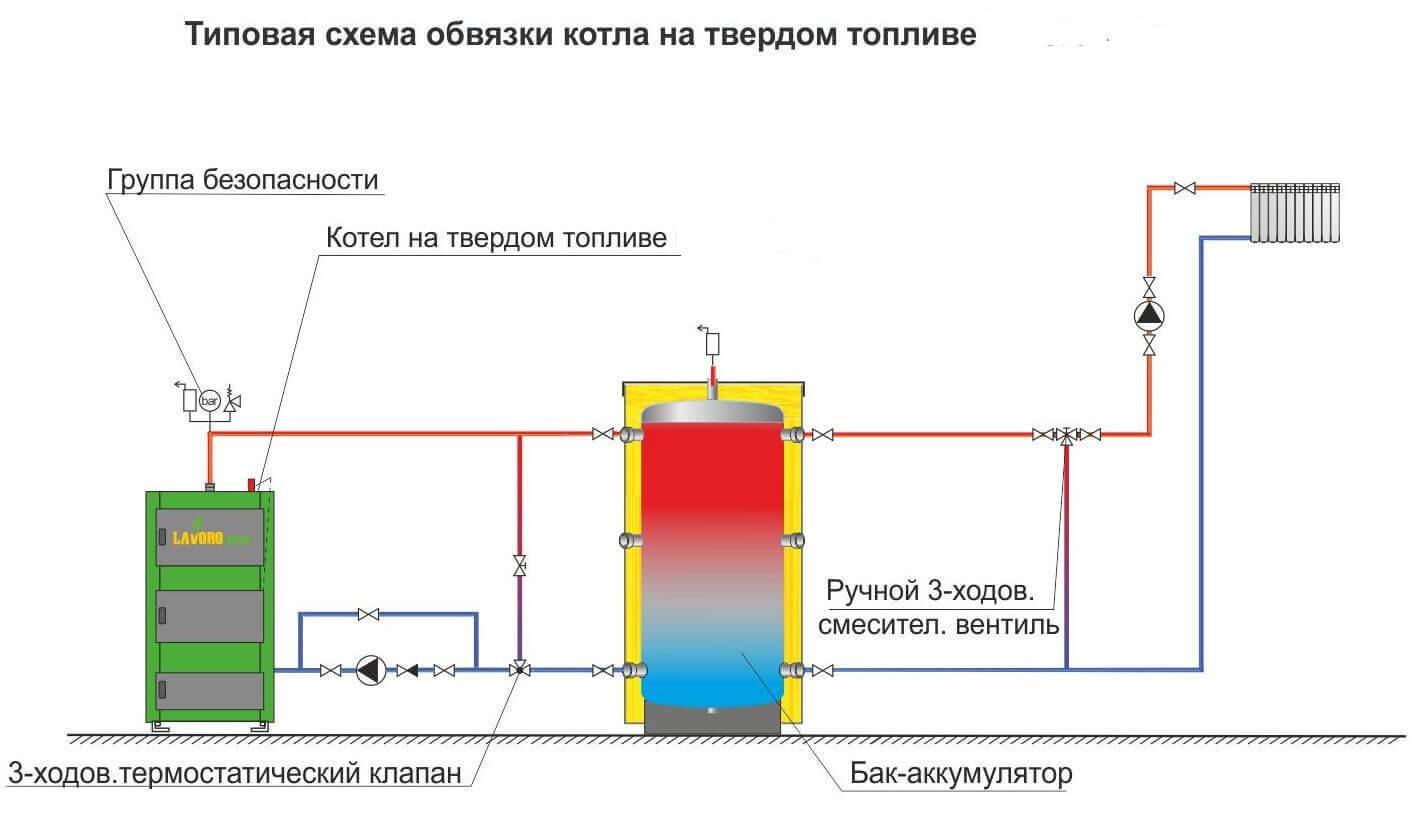

Схема обвязки

Типовая схема подключения котлов для отопления на дровах содержит два базовых узла, разрешающих ей надежно действовать в системах обогрева индивидуального дома. Это группа безопасности и водяная группа с трехходовым клапаном с термоголовкой и датчиком температуры.

К сожалению, из-за своих конструктивных особенностей, данный источник нагрева не может использовать современные системы автоматики и регулирования. Обвязка котла по водяному контуру отопительной сети и выводу дымовых газов осуществляется по принципу противотока, то есть среды движутся навстречу друг другу.

Схема подключения с бойлером

Такая схема дровяных котлов для отопления позволяет снижать температуру уходящих газов. Но, как свидетельствуют реальные КПД дровяных котлов, происходит это не очень хорошо.

Для повышения эффективности всей тепловой схемы рекомендуется в нее включать бойлер косвенного нагрева горячей воды с баком для воды. Он позволяет снижать температуру уходящих газов и дополнительно нагревать горячую воду, при тех же удельных расходах топлива.

Заключение по теме

Выбор твердотопливного котла – ответственный шаг, от которого зависит комфорт проживания в доме, удобство эксплуатации отопительной системы и ее экономичность. Правильно подобранный котел прослужит максимально возможный срок, поскольку он будет функционировать в оптимальном режиме. Рекомендуется остановить свой выбор на модели, позволяющей использовать различные виды твердого топлива – это поможет избежать проблем, если поставки основного энергоносителя временно прервутся.

Видео по теме:

Новость отредактировал: Igor – 2-10-2020, 16:29
Причина: заявка

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
