Двухконтурная система отопления, подключение двухконтурного котла – схема

Почему люди выбирают двухконтурную систему?

У подобной разводки есть плюсы, о которых необходимо упомянуть, чтобы понять, почему владельцы домов останавливают свой выбор именно на ней. В их число входит:

  1. Параллельное подсоединение радиаторов. Это позволяет в отдельно взятой комнате поддерживать разные температуры. Это позволяет использовать систему в многоэтажных домах. Плюс ко всему при поломке одного или нескольких радиаторов, система продолжит функционировать. При одноконтурной системе такое невозможно.
  2. Возможность подключения большого количества радиаторов. Температура воды, поступающий в каждый радиатор, будет одинаковой, вне зависимости, насколько далеко он расположен от котла.
  3. Возможность установления терморегулятора. Система отслеживает температуру сама и автоматически включается, когда это необходимо. Владельцу необходимо только установить диапазон температур.
  4. Малые теплопотери. Практически всё вырабатываемое тепло не теряется, а уходит на обогрев помещения. В одноконтурных системах оно расходуется понапрасну.

Из минусов: многие отмечают большую протяжённость труб и дороговизну установки двухконтурного отопления в частном доме. На самом деле двухконтурная система не дороже своего однотрубного аналога из-за небольшого диаметра самих труб. А пользы от неё намного больше.

Установка радиаторов

Основными элементами отопительной системы в помещениях дома являются радиаторы. В настоящее время многие специалисты стали советовать: не приобретать традиционные чугунные батареи, поскольку они тяжелые и по свойствам значительно хуже изделий из биметаллического сплава. Кроме того, последние изделия выглядят гораздо эстетичнее и имеют хорошую теплоотдачу.

Теплообмен между несколькими теплоносителями – делаем правильно

“).

Разводка радиаторов бывает нескольких типов

Самым распространенным является боковое одностороннее подключение. При этом подводящую трубу подсоединяют к верхнему патрубку, а отводящую трубку – к нижнему. Благодаря этому достигается максимальная теплоотдача, а при обратном подключении мощность уменьшается примерно на 10%.

Диагональное подключение в основном используют для многосекционных радиаторов. В результате горячая вода подается с одной стороны в верхний патрубок, а с другой – выводится через нижний.

Радиаторы подключают двумя способами: последовательно и параллельно. При параллельном подключении вода движется под давлением внутри всей системы, а при поломке одной батареи все отопление выключают до завершения ремонта. При параллельном подключении радиаторы можно менять, не отключая отопительную систему.

Подсчет количества секций прибора приходится производить в зависимости от конкретной ситуации. Это во многом зависит от климата региона и качества утепления дома. Но по стандарту, 1 секция радиатора способна обогреть 2 «квадрата» площади в том случае, если высота потолков не более 2,7 м

Данную формулу можно считать условной, так как важно учитывать и другие параметры: толщину стен и их материал, тип и параметры утеплителя (детальнее: ”

Как выбрать утеплитель для труб отопления и нужен ли он

“), мощность обогревателя, климатические особенности региона. Котлы для отопления двухконтурные должны выбираться с учетом площади помещения, но и от площади дома и типа радиаторов в немалой степени зависит эффективность отопления.

Схема подключения аварийного контура

Одна из очевидных и наиболее частых проблем, случающихся в отопительных системах с котлами на твердом топливе — перегрев теплоносителя. Крайне нежелательно допускать преобразование горячей воды в пар и своевременно охлаждать ее до нужных показателей.

Что делать, если котёл сильно нагревается — читайте на нашем Дзен-канале.

Существует три простых и эффективных метода охлаждения теплоносителя:

  1. В топке, помимо основного, монтируется дополнительный теплообменник. Первый будет работать на обогрев теплоносителя, второй — обеспечивать охлаждение жидкости. Входной патрубок стыкуется с водопроводом, а противоположный — с канализацией. Если необходимо срочно охладить теплоноситель, просто отверните вентиль на патрубке, и во второй теплообменник поступит холодная вода.
  2. В процессе обустройства системы один теплообменник монтируется внутри другого, что обеспечивает быстрое снижение температуры рабочей жидкости в случае необходимости.
  3. К патрубкам теплообменника подводится две трубы, первая стыкуется с водопроводом, а вторая — с канализацией. Следом монтируется клапан, обеспечивающий подачу холодной воды в систему. Излишек теплоносителя выводится в канализацию.

Все три метода являются одинаково действенными и позволяют достичь одинакового результата.

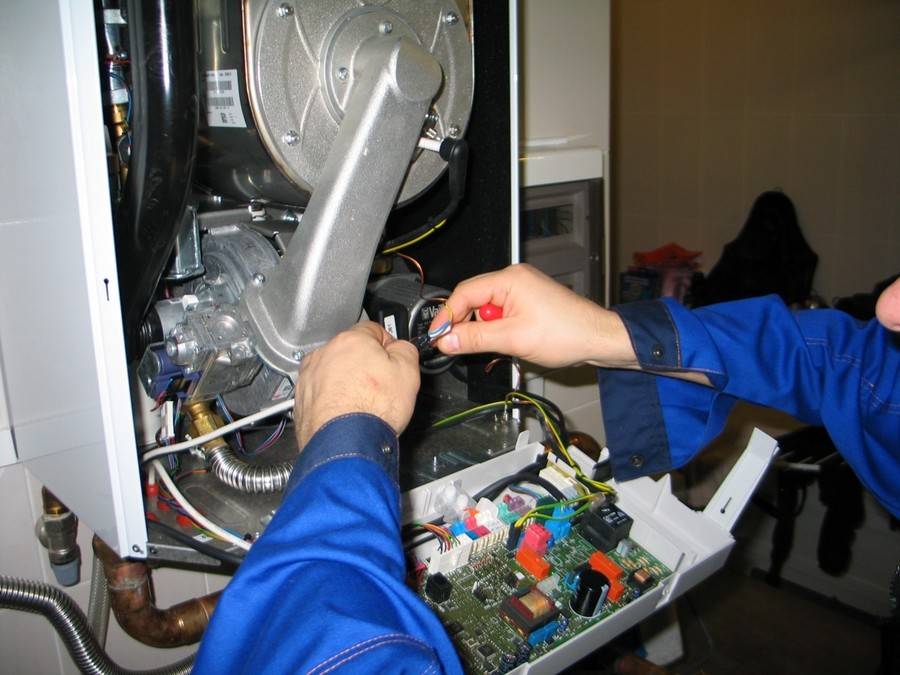

Этапы подключения двухконтурного газового котла

Любое оборудование отопления рассчитывается на обогрев помещения. Газовые устройства работают по такому принципу: терморегуляторы и датчики, которые устанавливаются в них, учитывая температуру воды в отопительной системе, включают горелку. Вода перемещается через тепловой обменник, после чего нагревается и подается при помощи насоса в магистраль. Через определенный промежуток времени тепловой носитель проходит круг и обратно возвращается уже остывший в котел, после чего процесс повторяется снова.

Перед началом монтажа аппарата понадобится решить полностью все вопросы, которые связаны с отведением продуктов сгорания. В большинстве случаев в комплекте с сертифицированным оборудованием идет и дымоходный пакет. Его содержимое является обязательным к установке. Только после выполнения данных работ будет возможность перейти к следующим этапам.

Подробная схема двухконтурного газового котла изображена далее.

Подробная схема двухуровневого газового котла.

После того как хозяин дома определится с расположением данного оборудования, следует приступать к выполнению его монтажа. Чаще всего котел закрепляется к стенке с помощью специальных планок, которые идут вместе с ним в комплекте. Они прибиваются на высоте не меньше 0,8 м от пола. При установке газового оборудования необходимо сделать так, чтобы котел не имел перекосов и находился параллельно полу, потому как неправильное его расположение в большинстве случаев приводит к нежелательным последствиям в процессе эксплуатации.

После того, как Вы установили котел на стену, необходимо его подключить к водопроводной системе.

После того как котел будет закреплен к стенке, следует решить, как правильно подключить газовый двухконтурный котел к водопроводной системе. Предварительно следует удалить заглушки, которые устанавливались на патрубках. На входе устанавливается сетчатый фильтр, для того чтобы предотвратить попадание нежелательных частиц в тепловой обменник котла.

С двух сторон от фильтра и на все патрубки устанавливаются шаровые краны. Они применяются для того, чтобы облегчить процесс обслуживания котла в процессе его использования.

Следующим этапом является монтаж контуров отопления и ГВС. Чтобы упростить данный процесс, есть возможность приобрести готовый набор с деталями, которые нужны для реализации схемы подключения данного устройства. Подобный набор способен очень упростить монтаж.

Только после того, как будут выполнены все этапы, появится возможность выполнять подключение котла к газовой магистрали. Подобная процедура должна выполняться исключительно сотрудниками газовой службы.

Особенности и существующие варианты двухконтурного отопления

Отличительной особенностью такой схемы отопления является создание отдельных контуров для отопления и горячего водоснабжения, подключаемых к одному источнику тепла. Для этих целей могут применяться двух- или одноконтурные котлы.

Рисунок 1 – Упрощенная схема двухконтурного отопления с применением одно- и двухконтурного котла

Основным фактором, определяющим возможность применения того или иного типа котла, является планируемый объем потребления горячей воды. Если этот показатель достаточно высокий, использование двухконтурных моделей не рекомендуется. Это объясняется особенностями функционирования таких агрегатов, о которых будет сказано ниже.

Двухконтурное отопление, как и многие схемы теплоснабжения, может проектироваться по следующим вариантам:

  • одно-, двухтрубное, коллекторное;
  • с горизонтальными, вертикальными стояками или их комбинацией;
  • с нижней и верхней разводкой;
  • с естественной и принудительной циркуляцией воды;
  • с магистральным (попутным) и тупиковым (встречным) движением теплоносителя.

Рисунок 2 – Схема двухконтурного отопления со встречным и попутным движением теплоносителя

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

  • Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
  • Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
  • Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
  • Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
  • Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Нижняя разводка

Тут проводящую теплоноситель трубу устанавливают прямо под подоконником, а обратную – около пола.

Давления в трубах не очень высокое, поэтому приходится использовать насосы. Не исключено завоздушивание. Чтобы избежать этого недостатка, следует установить краны Маевского на этаже. Если дом многоэтажный, то этот кран должен находиться на каждом из этажей.

Разводку можно прокладывать только до дверного проёма или установить две независимые друг от друга системы отопления в обе стороны от двери.

Расширительный бачок легко установить в любом месте. Если он закрытый, то его можно расположить в комнатах, а не на чердаке, что является удобным. Нижняя разводка не бросается в глаза

Это важно, если вы заботитесь о том, чтобы разводка приемлемо вписывалась в декор вашей комнате

Верхняя разводка

Трубы, подающие теплоноситель, устанавливают вверху помещения. Чаще ближе к потолку, выше окон. Это способствует появлению в них высокого давления. Трубы, подающие теплоноситель обратно в котёл, проходят по низу помещения, максимально близко к полу.

Двухтрубная система отопления частного дома с верхней разводкой требует наличия расширительного бачка. Герметичного или нет – это на выбор владельца.

Минусом верхней разводки является то, что часть тепла уходит вверх. Она не предназначена для обогрева помещений с большой площадью. Зато теплоноситель переносится с высокой скоростью.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

Расчёт мощности котла и емкости бойлера


Температура в камере сгорания не должна превышать 90 градусов при правильном расчете мощности

При правильной мощности отопительного агрегата в камере сгорания температура не будет подниматься выше 90°С, что значительно увеличивает срок службы оборудования.

Самый простой метод расчета:

 Q=S×A×k

  • Q – тепловая мощность (Ватт);
  • S – внутренняя площадь сооружения (м²);
  • A – количество Ватт от общей мощности системы отопления на 1м² (как правило, 100 – 150 Ватт);
  • k – коэффициент запаса для сильного похолодания (1,2 или 1,25).

Если общая площадь обогреваемого помещения около 100 м2, максимальная мощность не может превышать 38 кВт. На бойлере, как правило, указывают два значения. Первое показывает потребление энергии в отопительном режиме, второе – мощность для быстрого нагрева воды.

Присоединяем контур отопления

Практически во всех газовых котлах расположение патрубков для подключения водоснабжения, контура отопления и газа идентичное:

  • у основания котла точно посередине расположен небольшой отрезок трубы для газопровода;
  • слева и справа от него находятся полудюймовые патрубки для подачи горячей и холодной воды;
  • ближе к краям котла расположены патрубки для отопления, причем слева – для подачи воды, а справа – обратка.

Для предотвращения попадания в котел мусора, который в изобилии образуется в результате взаимодействия металла и воды в батареях, на патрубок обратки следует установить фильтр грубой очистки теплоносителя (воды). Если пренебречь данным пунктом, то котел в скором времени выйдет из строя. Фильтр накручивается непосредственно на патрубок обратного трубопровода стрелочкой к котлу.

Далее следует обратку и подключение подачи воды снабдить отсекающими кранами. Это необходимо для того, чтобы в случае поломки отопительного оборудования не пришлось сливать из системы отопления всю жидкость и полностью ее завоздушивать.

Дело в том, что остатки в трубах воды и воздух способны в кратчайшее время испортить батареи, особенно, если в доме установлены стальные конвекторы.

Принцип работы котла и его устройство

Изображение 1. Гидравлическая схема двухконтурного котла в режиме отопления.

Газовые приборы с двумя контурами нагрева имеют следующий принцип работы. Теплота сгоревшего природного газа передается теплообменнику, который расположен над газовой горелкой. Этот теплообменник включен в магистраль отопительной системы, то есть нагретая вода в нем будет циркулировать по отопительной системе. Циркуляция воды осуществляется с помощью насоса, встроенного в котел. Для приготовления горячей воды двухконтурное устройство оснащено вторичным теплообменником.

Представленная схема на ИЗОБРАЖЕНИИ 1 показывает происходящие процессы работы и устройство оборудования:

  1. Газовая горелка.
  2. Циркуляционный насос.
  3. Трехходовой клапан.
  4. Контур ГВС, пластинчатый теплообменник.
  5. Теплообменник контура отопления.
  • D – вход (обратка) отопительной системы для нагрева;
  • A – подача готового теплоносителя для отопительных приборов;
  • C – вход холодной воды из магистрали;
  • B – выход готовой горячей воды для санитарных нужд и бытового использования.

Принцип приготовления воды для ГВС таков: нагретая вода в первом теплообменнике(5), который расположен над газовой горелкой(1) и предназначен для нагрева отопительного контура, поступает во второй пластинчатый теплообменник(4), где передает свое тепло контуру ГВС.

Как правило, двухконтурные котлы имеют встроенный расширительный бак для компенсации изменения объема теплоносителя.

Конструкция двухконтурного газового котла.

Использование котла одновременно для ГВС и отопления в определенный момент времени невозможно. Например, во время работы устройства происходит нагрев отопительной системы с заданной температурой, процесс поддержания температуры контролируется автоматикой котла, а циркуляция теплоносителя по сети отопления осуществляется насосом.

В определенный момент происходит открытие крана горячей воды для бытовых нужд, и, как только начинается движение воды по контуру ГВС, срабатывает специальный датчик протока, установленный в котле. С помощью трехходового клапана (3) в котле перенастраиваются контуры протоков воды. А именно вода, нагретая в теплообменнике (5), перестает поступать в отопительную систему и подается в пластинчатый теплообменник (4), где и передает свое тепло системе ГВС, то есть поступившая холодная вода из трубопровода (С) нагревается и по трубопроводу (В) подается потребителям квартиры или дома.

В этот момент циркуляция идет по малому кругу и система отопления на время использования ГВС не нагревается. Как только кран на водозаборе ГВС перекрывается, датчик протока срабатывает и трехходовой клапан опять открывает контур отопления, происходит дальнейший нагрев отопительной системы.

Наиболее часто схема устройства двухконтурного газового котла подразумевает наличие пластинчатого теплообменника. Как уже говорилось, его предназначение состоит в том, чтобы передать тепло от контура отопления к контуру водоснабжения. Принцип такого теплообменника состоит в том, что наборы пластин с горячей и холодной водой собраны в пакет, где происходит теплоотдача.

Соединение выполняется герметичным путем: это препятствует смешиванию жидкостей из различных контуров. За счет постоянного изменения температуры возникают процессы теплового расширения металла, из которого сделан теплообменник, что способствует механическому удалению возникающей накипи. Пластинчатые теплообменные устройства изготавливаются из меди или латуни.

Схема подключения двухконтурного котла.

Существует схема двухконтурного котла, которая включает в себя комбинированный теплообменник.

Располагается он над газовой горелкой и состоит из двойных трубок. То есть трубка контура отопления содержит внутри своего пространства трубку горячего водоснабжения.

Данная схема позволяет обойтись без пластинчатого теплообменника и несколько повысить КПД в процессе приготовления горячей воды.

Недостаток котлов, имеющих комбинированный теплообменник, состоит в том, что между тонкими стенками трубок откладывается накипь, в результате чего ухудшаются условия работы котла.

Один из лидеров популярности компания Лемакс. Описание котла Премиум 16N В

Выбирая оборудование для отопления и горячего водоснабжения, вы должны обратить внимание на модели от. Среди прочих предложений фирмы следует выделить «Премиум 16N В». Это устройство имеет приемлемую стоимость – около 25 000 рублей

Котел оснащен прочным корпусом из 2-мм стали. Использовать оборудование можно для устройства автономного отопления

Это устройство имеет приемлемую стоимость – около 25 000 рублей. Котел оснащен прочным корпусом из 2-мм стали. Использовать оборудование можно для устройства автономного отопления.

Теплообменник надежно защищен от коррозии эмалированным покрытием. Ингибирующие составы обеспечивают защиту от агрессивных факторов. Такие двухконтурные напольные газовые котлы для отопления дома обеспечивают потребителю возможность подключения оборудования к сжиженному газу. Вы можете воспользоваться опцией плавного запуска. Панель управления состоит из термометра и регулятора температуры. С помощью первого вы сможете отслеживать температуру нагрева теплоносителя.

Это устройство имеет мощность, равную 16 кВт. Максимальный расход природного газа составляет 0,95 м3/ч. Температура отопления – 90 °C. Весят такие двухконтурные котлы «Лемакс» напольные 60 кг. Они имеют множество преимуществ, например:

  • удобство обслуживания;
  • усовершенствованную систему защиты безопасности;
  • увеличение первичного и вторичного притока воздуха;
  • соответствие котла всем требованиям экологии и безопасности;
  • возможность подсоединения комнатного термометра, с помощью которого у потребителя будет возможность регулировать температуру агрегата с учетом температуры внутри помещения.

Двухконтурное отопление в купе с теплым полом

Закрытые варианты двухконтурного отопления частного дома без труда можно комбинировать с системой водяного теплого пола

Важно учитывать, что теплый пол – это низкотемпературная система, а радиаторы – высокотемпературная. Поэтому необходимо обеспечить подмес теплого пола, чтобы температура с 60-80 градусов опустилась до более комфортной 45-50

Если вы хотите обогреть все одну комнату водяным полом, то вам будет полезен вот такой модуль:

В модуле есть термоголовка, которая в зависимости от температуры открывает или закрывает подачу теплоносителя в систему. Модуль подключают к обратке двухконтурной системы.

Если же хотите реализовать решение один этаж полы, другой радиаторы, тогда уже стоит делать распределение теплоносителя в котельной.

Что делать, если дом большой по площади

  1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
  2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
  3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
  4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
  5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

  1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
  2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.
  1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
  2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Выбор типа разводки

Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.

Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.

Тип разводки

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.

  • Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
  • Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
  • Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

Циркуляция воды

В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.

Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

Вертикальная и горизонтальная

Этот вид разводки связан с расположением подающих труб.

Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.

Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.

Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя – 80 л;
  • 3 пользователя – 100 л;
  • 4 пользователя – 120 л;
  • 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Устройство конструкции


Система с естественной циркуляцией предполагает соблюдение угла наклона труб

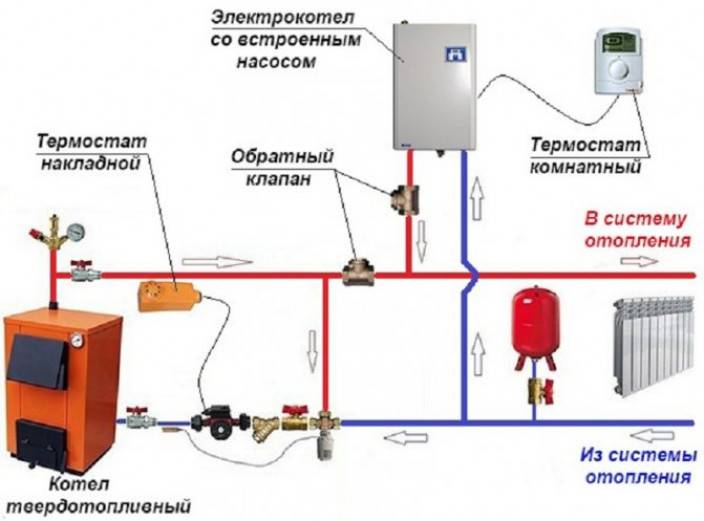

Востребованная двухконтурная система отопления в частном доме может иметь разные схемы строений, но главные составляющие остаются неизменными:

  • котел для нагревания теплоносителя;
  • расширительный бак для восполнения количества воды во время ее нагрева;
  • насосная установка для обеспечения циркуляции горячей жидкости по контурам;
  • радиаторы, с помощью которых тепло эффективно передается обогреваемому помещению;
  • контролирующие элементы.

В устройстве системы из двух контуров возможно применить одноконтурный котел, если к последнему подключить бойлер с косвенным нагревом.

Выводы и рекомендации

Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.

При покупке комплектующих не берите дешевые китайские модели

Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
