Как выбрать и установить фильтр для скважины

Виды систем фильтрации

Существуют различные фильтры для задержания твердых частиц. Они отличаются, прежде всего, по месту расположения.

Одни виды крепятся внутри скважины внизу, другие устанавливают на поверхности. По типу конструкций, материалу изготовления фильтры подразделяются на несколько групп.

Сетки

Сетчатые трубы из нержавейки – самая простая модель. Ее эффективности бывает вполне достаточно при условии, что марка сетки подобрана в соответствии с величиной песчинок. Определить размеры крупиц можно с помощью лупы и миллиметровой бумаги.

Сетчатые приспособления служат долго. При необходимости замены они легко извлекаются.

Недостаток заключается в заметном снижении напора потока после прохождения такого фильтра. Если в скважине есть примеси железосодержащих веществ сетчатый материал быстро забивается.

Дырочки и щели

Трубы с отверстиями в виде дырочек или щелей удобны для артезианских скважин, сделанных в неустойчивых породах.

Система долговечна в инертной среде, но может разрушаться в присутствии агрессивных компонентов.

Внимание. Мелкие отверстия эффективны для задержания крупного песка, гальки, щебня, но они часто забиваются маленькими частицами

Проволоки

Проволочные виды фильтров похожи на трубу со щелями. Расстояния между проволоками, зафиксированными на каркасе, достигают 2 см.

Установка таких фильтров:

  • требует навыков и умений,
  • стоят они не очень дорого,
  • эксплуатируются долго.

Засыпные колонки

Если мощности картриджа для полного отделения песка не хватает, применяют засыпные колонки. В качестве наполнителя в них используют природный гравий, искусственные гранулы с ячейками.

Поток из скважины подается на колонку сверху, очищенную жидкость сливают снизу. При необходимости активность наполнителя восстанавливается обратной промывкой.

Особое место занимают установки с диатомовой землей. Этот фильтрующий материал имеет природное происхождение, представляет собой окаменевшие водоросли. Благодаря наличию большого количества пор диатомовая земля хорошо очищает воду из скважин от песка и других примесей.

Агрегат с таким наполнителем имеет вид бочки с клапанами, занимает место. Неудобство компенсируется результатами работы.

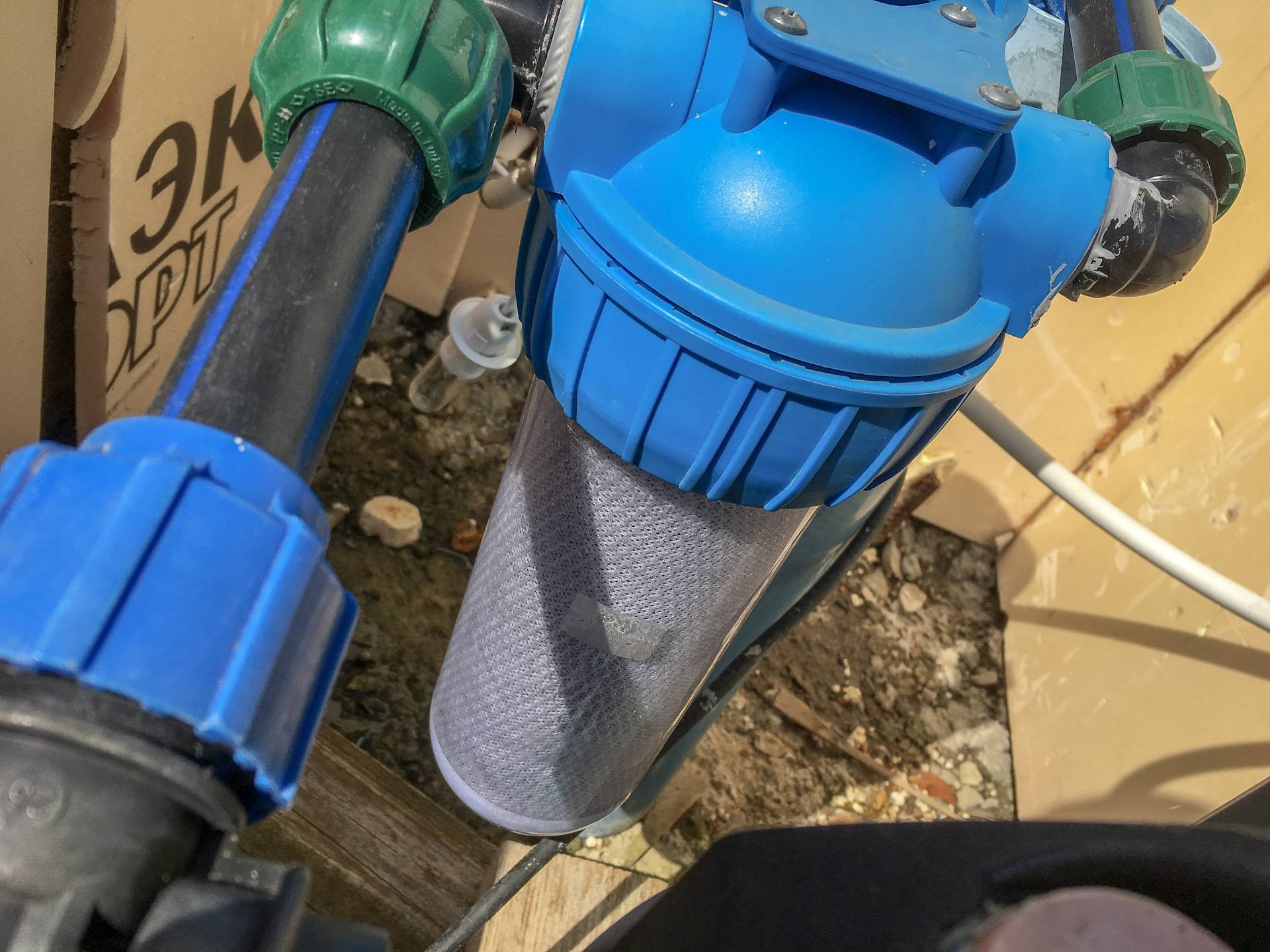

Картриджи

Помимо глубинных фильтров для очистки нужно использовать поверхностные модели.

Они могут быть выполнены в виде картриджей с полимерными ситами. Чаще всего полотна с ячейками делают из полипропилена.

Цена сменных патронов доступна, они легко заменяются самостоятельно, в домашних условиях регенерации не подлежат.

Диски

Большой эффективностью при отделении частиц с размерами от 5 до 200 мкм обладают полимерные диски из полипропилена. В агрегате для очистки вмонтированы несколько дисков, между которыми накапливаются примеси.

Промывку можно проводить в ручном или автоматическом режиме.

Справка. Модели с автоматикой стоят дороже, очень удобны в применении.

Мембраны

Дорогие фильтры для глубокой очистки воды из скважины от песка и других примесей работают благодаря мембране. Системы с обратным осмосом выводят чистую воду в отдельную зону, а загрязнения уходят в дренаж.

Прямые мембранные технологии подобны обычному фильтрованию. В них для отделения примесей используют пористые полотна. Очищенная вода проходит сквозь мембрану, а грязь остается на фильтре.

Применять ультратонкие технологии можно только после предварительной очистки от песка. Иначе мембраны, дорогостоящие наполнители быстро выйдут из строя. Поэтому главный этап отделения песка – это механическое фильтрование.

Изготовление фильтров для скважины своими руками

Размер отверстий зависит от характеристик грунта.

Самое распространенное устройство очистки, применяемое дачниками и хозяевами частных домов, — это дырчатая с перфорацией система. По конструкции он представляет собой трубу с проделанной перфорацией (отверстиями). Устройство очень простое, но достаточно эффективное. Для изготовления в качестве расходных материалов вам потребуется металлическая или пластиковая труба длиной примерно 4,5-5 м.

При использовании металлических труб можно применить геологический или нефтяной сортамент. Используя сверла, проделывают перфорацию отрезка трубы.

Изготовление дырчатого фильтра своими руками проводят по следующей технологии. Измеряют длину отстойника, которая должна составлять от 1 до 1,5 м. Длина будет зависеть от глубины скважины. На поверхность трубы наносят разметку, учитывая, что перфорированный участок составляет не менее 25% длины всей трубы, определяют необходимую длину. Длина трубы также зависит от глубины скважины и может составлять 5 м. Отступив от края трубы, проводят сверление отверстий. Шаг отверстий составляет 1-2 см, принимаемое расположение — в шахматном порядке. Рекомендуется просверливать отверстия не под прямым углом, а под углом 30-60 градусов с направлением снизу вверх. По окончании работ перфорированная поверхность трубы зачищается от острых выступов. Внутренняя часть трубы чистится от стружки и закрывается деревянной пробкой. Перфорированная зона обкручивается сеткой мелкого плетения из латуни, а лучше из нержавейки. Сетка закрепляется на заклепки. Использование сетки позволяет избежать быстрого засорения отверстий фильтра.

Виды сеток для фильтра: а — Галунное плетение; б — Квадратное.

Большая пропускная способность обеспечивается щелевой конструкцией фильтров. Площадь щели фильтра превосходит по величине площадь отверстия примерно в 100 раз. На поверхности фильтра нет так называемых глухих зон.

Для изготовления своими руками щелевого фильтра вместо дрели потребуется инструмент для фрезерования. В зависимости от способа изготовления отверстий, может потребоваться газовый резак. Ширина щелей находится в пределах 2,5-5 мм, а длина — 20-75 мм, расположение отверстий в поясном и шахматном порядке. Поверх отверстий накладывается металлическая сетка.

Плетение сетки выбирается галунное, материал — латунь. Выбор размера отверстий сетки проводится опытным путем, просеивая песок. Наиболее подходящий размер сетки — тот, в котором при просеивании пропускается половина песка. Для особо мелкого песка подходящим вариантом будет та сетка, которая пропускает 70%, для крупного песка — 25%.

Размер частичек песка определяет его состав:

  • крупный песок — частички 0,5-1 мм;
  • средний песок — частички 0,25-0,5 мм;
  • мелкий песок — частички 0,1-0,25 мм.

Перед наложением сетки на перфорированную поверхность наматывается стальная нержавеющая проволока с шагом 10-25 мм. Диаметр проволоки должен составлять 3 мм. Прочность конструкции обеспечивается точечной спайкой участков проволоки по длине намотки, примерно каждые 0,5 м. После намотки проволоки наносят сетку и стягивают ее проволокой. Шаг проволоки при стягивании составляет 50-100 мм. Сетка для фиксации может спаиваться или скручиваться стальной проволокой.

Проволочное устройство очистки для скважины отличается сложностью своей конструкции. Для изготовления такого фильтра своими руками требуется использовать проволоку специальной формы сечения. Пропускная способность системы во многом зависит от шага намотки проволоки и формы ее сечения.

Технология намотки заключается в следующем. Подготавливается щелевая конструкция системы очистки. Размер отверстий зависит от размера природных частиц. Прежде чем приступить к намотке проволоки, к каркасу накладываются 10-12 прутьев с диаметром не менее 5 мм.

Самое простое устройство фильтра имеет гравийное сооружение. Сооружают такую систему в грунтах с глинизированным и мелким песками. Процесс сооружения фильтра начинают с подготовки скважины, диаметр скважины должен быть с запасом на обсыпку гравием. Гравий выбирается одноразмерной фракции и засыпается с устья в скважину. Толщина обсыпки должна быть не менее 50 мм. Размер частиц гравия выбирается относительно размера частиц породы. Частицы гравия должны быть в 5-10 раз меньше.

Для чего нужен скважинный фильтр

Скважинный фильтр предназначается для эффективного очищения водоносных горизонтов от твердых включений, поступающих из глубоких слоев грунта. Кроме того, он позволяет снизить содержание солей металлов, концентрацию отдельных химических элементов – марганца, фтора, железа и смягчить воду.

Правильный выбор подходящей фильтрующей системы для скважины определяется химическими и органолептическими показателями воды.

Помимо выполнения основных функций, фильтр применяется для решения следующих задач:

  • защиты обсадной колонны от разрушения и деформации,
  • продления срока службы скважины,
  • защиты оборудования от заиливания и перегрева.

Дополнительной защиты фильтрующими элементами не требуется для артезианских скважин, в которых добыча воды осуществляется из водоносных слоев, расположенных между отдельными слоями горных пород.

Установка фильтров очистки воды из скважины

Общие правила

Каждое водоочистительное устройство сопровождается инструкциями по их установке и эксплуатации. Для того чтобы вода, проходящая очистку в данных фильтрах, получалась необходимого качества и поддерживалась на этом уровне, а вся система долгое время оставалась работоспособной, необходимо придерживаться определенных правил, предусмотренных изготовителями водоочистительных устройств. К таким основным правилам относятся:

  1. Проточные фильтры (в не зависимости от принципа очистки) необходимо всегда монтировать с использованием регулятора предписанного расхода воды.
  2. Не допускать превышения давления воды в водопроводной сети больше максимально допустимой для каждого устройства (регулируются специальными устройствами монтируемыми перед соответствующей системой фильтров).
  3. Замена картриджей должна осуществляться в строго установленных параметрах ресурсов, иначе вода проходящая через фильтр не будет очищаться.
  4. При замене картриджей строго соблюдать порядок их размещения внутри корпуса фильтра, чтобы не перепутать соответствующие по предназначению корпуса (картриджи разного назначения могут быть одинакового внешнего вида и размера).
  5. Для защиты водопроводной системы, насосной станции и системы очистки воды от гидроударов желательно установить гидроаккумулятор.
  6. Подключать систему водоочистки необходимо после гидроаккумулятора и автоматики регулирующей работу насосной станции (насоса).
  7. Во избежание вывода из строя насоса при засорении фильтров необходимо регулярно отслеживать состояние фильтрующих элементов (перед каждым запуском насосной станции) и своевременно проводить их замену. Кроме того, при расположении водоочистительных фильтров перед автоматикой регулировки работы насоса, необходимо устанавливать реле отключающее насос при увеличении значения давления воды в системе выше критического (из-за засорения фильтров).
  8. Все электрооборудование необходимо подключать с соблюдением мер электробезопасности с предварительным заземлением.
  9. Трубопроводы необходимо размещать таким образом, чтобы обеспечить возможность их ремонта (10-15 мм от стен), а гибкие шланги фиксировать хомутами и закреплять на стационарном оборудовании.
  10. Для установки фильтрующих устройств необходимо предусмотреть и подготовить подходящее место для их размещения.

Порядок действий при установке фильтров очистки воды

При монтаже устройств для очистки воды необходимо соблюдать следующий порядок действий:

  1. Перед тем как начать процесс установки фильтров самостоятельно подготовьте все необходимое оборудование, инструменты и тщательно изучите порядок действий.
  2. Составьте общую схему системы фильтрации воды из скважины.
  3. Все элементы системы разложите в подходящем месте согласно схеме.
  4. Закрепите устройства настенного расположения на своих местах с помощью прилагаемых устройств, кронштейнов или другим способом.
  5. Соедините трубопроводами все элементы (клапаны, реле, манометры и пр.) согласно схеме.
  6. Установите соединенные трубопроводами элементы на устройства зафиксированные на стене.
  7. Подсоедините все дренажи и сливные устройства к общей канализации.
  8. Подсоедините электрооборудование к сети.
  9. Подключите собранную систему к водопроводной сети.
  10. Откройте все перекрывные краны и запустите воду в систему водоочистки.
  11. Проконтролируйте герметичность собранной системы и надежность креплений.
  12. Если есть протечки или другие недоработки, то перекройте подачу воды в систему водоочистки, слейте всю воду из системы и устраните недоделки.

Конструкция фильтра

Он состоит из:

  • Перфорированной основы.
  • Каркаса для фильтрации.
  • Фильтровальной сетки.
  • Отстойника.

У каждой составляющей есть свои функции.

Основа фильтра

Основой фильтровального изделия является перфорированная труба.

Как проводятся работы:

  • Для ее изготовления берется отрезок металлической или пластиковой трубы определенного диаметра.
  • В нем проделываются щели или отверстия. Используют для этого специальное оборудование или простую дрель, в случае самостоятельного изготовления.

Кроме этой трубы к основанию еще прикрепляется каркас с фильтровальной основой:

  • Изготавливается он из проволоки, которая также должна быть из нержавеющей стали.
  • На этот каркас и будет крепиться сетка.

Сетка в конструкции фильтра

Сетка для фильтра

Сетка для скважинных фильтров может быть:

  • Проволочная.
  • Сетчатая.

Крепится сетка на проволочный каркас. Размеры ее ячеек зависят от потребностей фильтрации.

Характеристики сеток:

  • У каждой сетки есть свои преимущества и недостатки.
  • Самыми практичными и более надежными считаются фильтра с сеткой (сетчатые). Они менее подвергаются к механическим повреждениям. В зависимости от ячеек они способны надежно защищать источник от проникновения в него крупных частиц камней и прочего. Одним из недостатков является то, что в случае неправильной его установки сетка может в процессе работы разорваться.

Функции отстойника

Стоит учесть, что даже если конструкция скважины обустроена и обсыпана качественно, все равно есть возможность проникновения в источник твердых крупных частиц.

Что собой представляет отстойник:

  • Он состоит из трубы.
  • На одной из ее сторон дно герметично закрывается.
  • Эта труба помещается на дно скважины под фильтровальным оборудованием.
  • В ней и будет скапливаться шлам.

Смотрите на фото, схему отстойника

Возможные виды загрязнений питьевой воды из подземных источников

Состав скважинной воды зависит от глубины залегания пласта и видов грунта, через которые она проходит. Ориентироваться только на вкус, цвет и запах при определении качества недостаточно. Проведение химического анализа воды в лабораторных условиях обязательно. Основными видами загрязнения и показателями несоответствия санитарным нормам можно считать:


Если у воды повышенный уровень железа, присутствует сероводород и нитраты, то ее пить нельзя.

  1. Повышенное содержание железа. Это проблема практически всех неглубинных источников. Вода может иметь рыжий цвет и металлический привкус. Но и в чистой на первый взгляд воде концентрация этого микроэлемента может быть избыточной.
  2. Присутствие сероводорода. Значительное превышение этого вещества в составе воды выдает неприятный запах. Но даже если количество небольшое, данное химическое соединение может оказаться токсичным.
  3. Высокий уровень минерализации. Это содержание солей. Их избыток придает воде солоноватый привкус. Такая вода несет серьезную угрозу здоровью, особенно людям с гипертоническими заболеваниями.
  4. Жесткость. Содержание кальция и магния в сумме дает этот показатель. Вызывает образование камней в организме человека, накипь на нагревательных приборах.
  5. Концентрация нитратов. Не определяется на вкус, пагубно влияет на сердечно-сосудистую систему. Особенно уязвимы дети.
  6. Механические примеси. Могут попадать во время монтажа скважины. Это осыпавшийся грунт, остатки синтетических материалов, используемых для герметизации, смазки.
  7. Бактерии и вирусы. Возникают как последствие разложения биологических материалов. Возможно также их проникновение в воду во время бурения скважины.


Состав скважинной воды может зависеть от видов грунта и глубины залегания пласта.На заметку! Если лабораторные исследования показали присутствие в воде повышенного количества определенных микроэлементов или наличие вредоносных бактерий – очистка обязательна. Пренебрежение этим правилом при длительном употреблении жидкости может нанести серьезный вред здоровью, вплоть до необратимых процессов.

Устройство и назначение скважинного фильтра

Все фильтры для скважины имеют схожее строение. Они работают в одно и многоуровневых системах очистки воды. Отвечают за механическую очистку, не давая частицам почвы, песчинкам и другим относительно крупным загрязнениям попадать внутрь обсады.

Фильтры состоят из трех основных элементов, расположенных сверху вниз:

  • Надфильтровый участок. Деталь, выполняющая роль своеобразного фитинга при закреплении устройства на обсадную трубу.
  • Фильтрующий элемент. Перегородка с отверстиями, препятствующая частицам загрязнений проникать внутрь фильтра.
  • Отстойник. Емкость для сбора крупных частичек, сумевших проникнуть внутрь обсадной трубы.

Для улучшения очистки может использоваться многоуровневая система, предполагающая наличие дополнительных проточных фильтров, которые устанавливаются уже перед краном.

Фильтр для скважины препятствует попаданию крупных минеральных частичек внутрь колонны. Благодаря этому на поверхность подается чистая вода, а скважинное оборудование защищено от перегрузок

Используемые для первичной очистки устройства делят на две группы:

  • С предварительной фильтрацией. Между внешней стенкой скважины и поверхностью обсадной трубы укладывается слой мраморной крошки или гравия, который «собирает» загрязнения и предотвращает быстрое заиливание фильтра.
  • Без предварительной фильтрации.

Фильтрующий элемент варианта без предварительной фильтрации контактирует непосредственно с водоносным слоем.

Фильтрующая часть скважинного фильтра “охватывает” только водоносный горизонт, плюс по полметра выше него и ниже. По всей оставшейся высоте обсадки трубы не проницаемы, соединения звеньев герметичны

Основное предназначение скважинного фильтра заключается в очищении воды от ненужных примесей. Однако устройство убирает только крупные загрязнения, доочистка после него обязательна. Только так можно снизить минерализацию и уровень жесткости, уменьшить концентрацию фтора, марганца и железа.

Выбор типа системы дополнительной фильтрации зависит от химического состава воды поступающей из скважины. Помимо основной задачи фильтр для скважины выполняет второстепенные функции.

С аргументами в пользу применения скважинных фильтров ознакомит подборка фото:

Он обеспечивает длительный срок службы скважины и погруженного в нее оборудования, поскольку защищает их от примесей, которые могут очень быстро заполнить ствол. В этом случае скважина заилится, станет неработоспособной и потребуется чистка.

Важно понимать, что насосное оборудование не предназначено для длительной работы с повышенной нагрузкой, что неизбежно при подъеме воды с растворенными в ней твердыми частицами загрязнений. В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы

Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы

В таких условиях насос испытывает перегрузки и очень быстро выходит из строя. Кроме того, фильтр поддерживает стенки скважины, защищая их от обвала и осыпания породы.

О чем стоит знать

И дырчатые и щелевые приспособления защищают скважины от попадания в шахту песка достаточно хорошо. Но выбор конкретной разновидности фильтра в данном случае зависит от типа грунта водоносного слоя.

Если пласт состоит из очень мелкого или пылевого песка, для скважины рекомендуется обустраивать дырчатое защитное приспособление. При этом для изготовления фильтра положено использовать очень мелкую комариную сетку «нулевку».

Для защиты скважин с водоносным пластом из гравия или крупного песка обычно обустраиваются щелевые устройства. При этом для обмотки используются комариные сетки «единички».

Иногда щелевые фильтры для скважин на гравии или крупном песке имеют и более простую конструкцию. Намотка и сетка в таких приспособлениях не используются. Представляет собой фильтр этого типа просто трубу ПНД с большим количеством щелей.

Принципы очистки подаваемой воды

Для ликвидации соединений, приносящих вред здоровью людей, устанавливают очистительные системы для воды из скважины разных типов. Их целесообразно использовать, когда при анализе качественного состава жидкости, поступающей из водоносного слоя, были обнаружены вышеперечисленные химические соединения или элементы.

Также необходимо выполнять очистку воды до качественного состояния при наличии в ней извести, поскольку она становится жесткой. Фильтрационные системы размещают и тогда, когда подаваемая жидкость загрязнена.

Осуществляют водоочистку воды из скважины для частного дома, расположенного на приусадебной территории, когда у нее:

  • рыжеватый оттенок;
  • мутность;
  • плохой запах.

Чтобы этого не допустить, при освоении скважины нужно придерживаться нескольких правил:

  1. Когда при бурении встречается слой известняка, требуется закладка обсадной трубы, нужно ее крепить надежно, не допуская нарушения герметичности стыков.
  2. Насос, откачивающий жидкость, монтируют в обсадной трубе.
  3. Производительность источника должна составлять не менее 2 куб.м. в час.

Чтобы иметь на выходе кристально чистую воду, она должна пройти несколько этапов фильтрации, для чего используют:

  1. Фильтр грубой очистки, состоящий из сетки, которая задерживает крупнофракционные примеси, его монтируют перед установкой насоса.
  2. Механический фильтр для воды из скважины. Он позволяет убирать примеси величиной 80-100 мкм. Имеет конструкцию в форме колбы с наполнением из полимерных волокон.
  3. Аэрационную систему, обеспечивающую проникновение кислорода через жидкую среду.
  4. Узконаправленные фильтры, предназначенные для устранения определенных химических элементов, например, железа или марганца.
  5. Бактериологическую защиту. Благодаря ей жидкость очищают от болезнетворных микроорганизмов при ее поступлении из источника.
  6. Фильтр тонкой очистки, способствующий удалению примесей даже микроскопического размера (подробнее: “Фильтр для воды тонкой очистки – виды, назначение, правила выбора”).
  7. Устройство обратного осмоса. Помогает получать чистейшую воду, его монтируют дополнительно к основной установке.

Когда жидкость в соответствии со схемой очистки воды из скважины проходит через несколько фильтров, снижается ее напор. Для его увеличения задействуют насосное оборудование. Узлы фильтрации должны функционировать автоматически, благодаря чему производительность установки увеличивается.

Почему фильтр для скважины необходим?

Этим вопросом задаются многие. Некоторые люди используют воду со скважины без какой-либо подготовки. Однако все же лучше установить фильтр для воды и вот почему.

В первую очередь фильтр для скважины улучшает качество воды. То есть устраняет любые примеси

К тому же вода проходит обработку от бактерий, что очень важно в случае с водой со скважины. Ведь если в городе эта процедура проводится на станциях водоочистки, то вода с загородной скважины поступает к нам неочищенной

Также установка фильтра необходимо для того чтобы, все механизмы в скважине работали как можно дольше. Ведь очень часто вместе с водой из глубин поднимается еще много мусора, который так или иначе оседает на механизмах и препятствует их правильной, нормальной работе. Примеси, которые обычно содержатся в воде, затрудняют работу гидравлического оборудования на скважине.

Ассортимент фильтров сегодня очень большой. И корпус фильтра может быть изготовлен из любого материала. Однако при выборе материала корпуса необходимо полагаться на качество воды, а также учитывать условия работы фильтра. Ведь иногда фильтру приходится работать в особо агрессивных условиях, и для таких условий может потребоваться более надежный и крепкий материал.

А теперь необходимо выяснить, какие варианты фильтров существуют для установки на скважину. Описание этих фильтров поможет вам определиться с выбором окончательно.
