Как работает газовая горелка для печи – виды, преимущества использования

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

  • пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома,
  • б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования,
  • металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см,
  • атмосферная горелка,
  • болгарка,
  • дрель с соответствующими насадками,
  • сварочный аппарат.

Последовательность работ:

  1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
  2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
  3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
  4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
  5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
  6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

Как выбрать хорошее устройство?

Основными характеристиками подобных изделий являются:

  • Тепловая мощность.
  • Характеристики газа, который будет использоваться в изделии.
  • Относительная длина пламени, выходящего из горелки.
  • Расчётное давление газа в печи.
  • Рабочая регулировка: отношение теоретической тепловой мощности к наименьшей.
  • Предельная регулировка: отношение наибольшей тепловой мощности к наименьшей.
  • Химический состав топлива.
  • Уровень шума, производимый изделием.

При выборе прибора нужно иметь в виду следующие факторы:

  • Простота конструкции. При этом сечения путей для прохода газа должны быть одинаковыми и создавать минимальное сопротивление газу.
  • Размер помещения. Для небольших помещений будет достаточно атмосферного прибора, но для более крупных помещений мощности подобных устройств может быть недостаточно.
  • Производитель изделия. Отечественные и зарубежные (в основном на рынке представлены изделия, сделанные в Германии) агрегаты имеют примерно одинаковую стоимость, но некоторые подобные приспособления предназначены для установки в конкретные типы печек. К примеру, отечественное изделие АГГ-15 пригодно для эксплуатации только в печках с длинным каналом для топливной смеси.

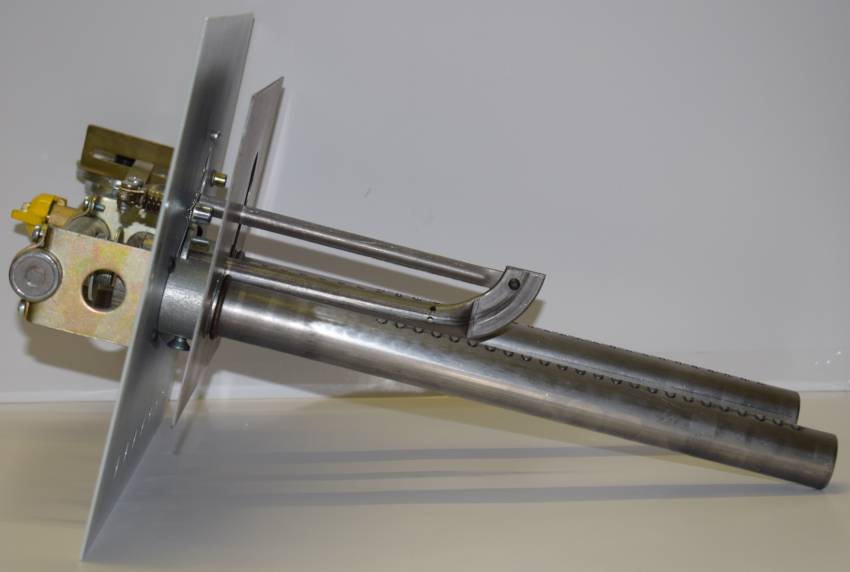

Фото 2. Газовая форсунка АГГ-26, подходит для печей, где есть длинный канал.

Тип отопительного приспособления.

Важно! Необходимо знать, откуда будет поступать топливо к отопительному устройству: из отдельных баллонов или же из магистральной трубы. Это также учитывается при установке печки

Фундамент


Идеально, если при возведении здания уже будет заложен фундамент под печь. Еще совсем недавно в деревнях делали именно так. Что делать, если фундамента нет? Построим его своими руками. Нужно вырыть яму, периметр которой будет немногим (см. 15) больше периметра печки. Дно ямы просыпают песком, бока армируют. Затем делают заливку бетонной смесью.

Фундамент печи не должен соприкасаться с фундаментом дома! Это опасно, так как печь испытывает большие температурные нагрузки.

Бетон должен хорошо застыть, для этого отводится до 2-х недель. При работах проверяйте поверхность уровнем, она должна быть ровной и строго горизонтальной и на 10-16 см. ниже основного пола. Сверху кладется сложенные вдвое рубероидный лист, затем стальной лист и подстилка из утеплителя.

Для печей, используемых на даче на улице, фундамент делают не глубоким и чуть выше земли. Тоже касается и печей, которые будут стоять в саду.

Подведение газа к бане

Банные печи с газовыми форсунками стали технологическим прорывом для людей, проживающих далеко от лесных массивов. Учитывая низкую стоимость газового топлива по сравнению с дровами, затраты на обогрев горелкой становятся совсем ничтожными.

Любителям парилки можно не ограничивать себя и пользоваться такой баней каждый день. Только, конечно, если позволяет здоровье.

Бесперебойное снабжение банной печи газовым топливом можно обеспечить от:

  • Магистральной сети, проложенной к загородному участку и подключенной к бане.
  • Газовых баллонов, заправку которых требуется периодически производить.
  • Газгольдера, установленного на участке стационарно или в мобильном варианте, пригодном для периодической заправки.

Самая затратная по времени будет процедура врезания в общую газовую систему города или сельского поселения. Она требует приобретения, установки и регистрации газовых счетчиков. Еще понадобится оформление разрешительной, технической и платежной документации.Газопровод на участке с баней облегчает задачу снабжения топливом. Не составит огромного труда решение технических вопросов с подключением надежной газовой горелки

Подключение обычного газового баллона тоже потребует приглашения представителя газовой службы и подготовки технической документации. К резервуарам есть особые требования к размещению.

Например, нельзя газовые баллоны устанавливать в помещении бани. Они должны находиться снаружи на легкодоступном проветриваемом месте. Рядом обязательно должны быть противопожарные защитные средства – огнетушитель, песок.

Какие газовые горелки лучше для банных печей?

Чаще всего в нагревательное оборудование устанавливают модели атмосферного типа УГОП. К примеру, выбирая газовую горелку в Москве или других городах, можно подобрать модификацию устройства с мощностью в пределах 8-30 кВт. Представлены модели с встроенными датчиками тяги, контроля пламени, с функцией регулировки температуры. Пожалуй, самыми популярными являются приборы УГОП-12 и УГОП-16, которые по функциональным характеристикам прекрасно подходят для большинства парилок.

Особенный интерес потребителей вызывает модель УГОП-П 16 с устройством микрофакельного типа. Из-за присутствия прорезей-щелей вместо отверстий круглого формата этот вариант прибора называют щелевым. Как показывает практика, с наличием небольших изменений в конструкции сильно меняется картина горения в целом.

Газовая горелка для банной печи УГОП-П 16 с устройством микрофакельного типа

Самостоятельное изготовление газовых горелок: делать или нет

Сделать что-либо своими руками — это приятно, да еще часто дает солидную экономию. Но в случае с газовыми горелками лучше не рисковать: вы не можете быть уверены в том, что сделали все правильно, а цена ошибки — слишком велика. При этом стоимость атмосферной горелки — всего около 20$. Не стоит оно того. Единственное, на что можно пойти — на изменение параметров распределительных трубок. Эту часть можно переделывать без особого риска.

Еще один момент: на использование самодельной горелки вы никогда не получите разрешение. Можно, конечно, поставить оборудование самовольно, но слишком уж велики штрафы.

Как правильно выбрать газовую горелку для печи или котла

Газовое оборудование при неправильной эксплуатации сопряжено с определенным риском. Необходимо правильно подбирать печную газовую горелку (узловые детали), а для этого нужно иметь общее представление о конструктивных отличиях устройств

При покупке важно знать, на какие виды делится изделие по способу сжигания топлива в котле:

Газовые горелки могут использоваться и в твердотопливных печах

  • атмосферная горелка;
  • надувная.

Не каждому производителю стоит доверять, покупку лучше осуществлять у официальных дилеров, предоставляющих сертификаты и всю техническую документацию. В случае приобретения некачественных комплектующих или узлов будет кому предъявить претензии.

Тепловое оборудование на газу отличается разными особенностями, включая способ розжига и регулировки пламени

При покупке специалисты рекомендуют обращать внимание на следующие показатели:

  • мощность теплогенератора;
  • требовательность к качеству газовой смеси;
  • возможность автоматического регулирования;
  • авторитет фирмы и страны-производителя;
  • соотношение «цена- качество».

Горелки для напольных котлов предлагаются в таких вариантах:

  • атмосферные;
  • наддувные,
  • пьезо;
  • электронные.

Для правильной настройки газовой горелки лучше обратиться к специалистам

По регулировкам мощности можно выбрать горелку:

  • 1-ступенчатую;
  • 2-ступенчатую;
  • с плавным переходом;
  • с автоматической регулировкой.

Поток газовой смеси в разных котлах бывает:

  • прямоточный;
  • закрученный (более мощный).

Наиболее востребованными считаются горелки газовые для котлов немецкого производства (Buderus, Vaillant), словацкого (Protherm) и итальянского (Lamborghini). Среди изделий, выпускаемых отечественными компаниями, хорошо зарекомендовало себя оборудование «Лемаркс», «Вакула» и «Конорд». Среди промышленных приборов – горелки серии «Импульс».

Продолжительность и продуктивность работы любого агрегата зависит от правильного выбора и грамотной эксплуатации. Газовое оборудование приобретают не по принципу, где «дешевле» или «мощнее», а согласно имеющемуся типу котла.

Какую газовую горелку выбрать для отопления

Заводские газовые печи для дома или дачи по своей конструкции во многом похожи. Почти все они имеют камеру сгорания (или теплообменник), корпус/кожух, систему дымоудаления, отводящие плоскости/проёмы/отверстия для горячего воздуха, автоматику. Но есть ключевой элемент, который в том или ином виде применяется во всех приборах.

Назначение устройства

Горелка – это сердце любого агрегата для газового отопления, от которого зависит КПД, мощность генератора тепла, экономичность, безопасность, общая функциональность. Именно в ней происходит смешивание газообразного топлива с кислородом, и в ней же находится автоматика и основные управляющие механизмы, которые обеспечивают устойчивое горение в различных режимах. Одни и те же модели горелок, в принципе, могут применяться и в котлах, и в печах.

Одноступенчатая атмосферная горелка проста в эксплуатации, она хорошо сочетается с отопительным щитком, не нуждается в подключении к электрической сети

Устанавливается газовая горелка в печь с лицевой стороны, примерно на том месте, где обычно в дровяных печках располагается дверца топки. Важным техническим показателем горелок является номинальная мощность (указывается в кВт), которая в первую очередь зависит от способности конкретной модели горелки сжигать заданное количество газа за определённое время.

Виды газовых горелок для печей

По типу управления тепловой мощностью горелки бывают:

  • одноступенчатые (автоматика включает или выключает подачу топлива);
  • двухступенчатые (отопительное устройство может перейти в режим экономного прогрева, например, со 100% на 40%);
  • плавающая регулировка (мощность изменяется плавно – в пределах 10-100%).

По типу подачи воздуха газовые горелки для печей разделяются на:

  • атмосферные (воздух засасывается «самотёком» под действием тяги, нет привязки к электричеству, КПД не более 90%);
  • наддувные (вентилятор подаёт воздух при закрытой камере, есть зависимость от электроснабжения, КПД – выше 95%).

Обратите внимание! В каменных теплоёмких устройствах (особенно при большой мощности), или если изготавливается газовая плавильная печь своими руками – горелка может перегреваться, поэтому необходимо применять модели устойчивого к высоким температурам типа «НТ». По типу розжига горелки делятся на изделия, оснащённые:. По типу розжига горелки делятся на изделия, оснащённые:

По типу розжига горелки делятся на изделия, оснащённые:

По типу розжига горелки делятся на изделия, оснащённые:

  • электронным розжигом (нет постоянно горящего запальника, зависим от электричества);
  • пьезорозжигом (нет привязки к электросети).

По такому принципу действует атмосферная горелка

Также, чтобы тело отопительного устройства (например для бани) равномерно прогревалось, нужны горелки, которые лучше распределяют пламя. Как выход из положения используются различные рассекатели факела или распределяющие трубки (как в обычной кухонной духовке).

Отопление газом будет эффективным и безопасным, только если при разработке и монтаже системы будут соблюдаться все технические требования. Это тот редкий случай, когда никак не обойтись без специалистов в своей области.

Газовые горелки могут быть атмосферными и наддувными. Первые более простые по конструкции, вторые – имеют большую степень функциональности.

Выбираем горелку

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла, она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

В газовой горелке происходит процесс смешивания газа с кислородом, в ней находится блок управления процессом горения топлива. С его помощью можно выставить определённый режим, настроенный на уровень температуры, который требуется для обогрева. Котлы и печки часто имеют одинаковые модели горелок.

Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Прочие различия

Кроме вышеперечисленных, в зависимости от вида регулировки, различают и другие типы газовых горелок. К ним относятся одноступенчатые, двухступенчатые, плавно-двухступенчатые, модулированные.

Строение газовой горелки.

Принцип работы одноступенчатых газовых горелок заключается в автоматическом закрытии газового клапана, как только теплоноситель нагреется до определенной температуры. Таким образом, газовая горелка автоматически затухает.

После того, как газ приобретает температуру нижней границы, происходит автоматическое открытие газового клапана, что приводит к полному розжигу горелки. Подобные приборы очень удобно использовать в газовых бытовых приборах.

Двухступенчатые газовые горелки для котла работают по двум системам – на 40% и 100%. Горелка начинает работать на 40% сразу, как только теплоноситель нагреется до нужной температуры, и газовый клапан будет прикрыт. Автоматическая система позволяет перейти с одной системы работы к другой.

Плавно регулируемые двухступенчатые газовые горелки работают в двух режимах. Здесь переход на другой режим осуществляется более плавно, чем в двухступенчатых.

При непрерывном нагреве котла применяют модулируемые горелки. В отличие от котла с атмосферной горелкой, этот тип горелок захватывает широкий диапазон мощности. Кроме того, модулируемые варианты значительно экономят газ.

За счет автоматизации процесса срок эксплуатации таких агрегатов значительно дольше. Высота пламени в газовой горелке для отопления модулируемого типа регулируется автоматически.

В свою очередь, модулируемые варианты классифицируются в зависимости от принципа работы модулирующих агрегатов.

Выделяют горелки с модуляцией:

  • механической;
  • пневматической;
  • электронной.

Горелки с электронной модуляцией обеспечивают высокую точность регулирования. На сегодняшний день лучшими считаются модулируемые газовые горелки итальянского производства.

Кладка


Каждая печка имеет свои конструктивные особенности. Её постройка должна точно соответствовать чертежам. Разберёмся, как сложить кирпичную печь и приведем усредненные этапы строительства:

Нижний ряд правильно делать всегда сплошным

Он является основой печи, поэтому ему уделяют пристальное внимание: углы должны быть четко прямыми, вертикальность стен проверяют грузиком.
Второй и последующие ряды делают в строгом соответствии с чертежами. Иногда, второй ряд также прокладывают сплошным, иногда в него ставится дверца для поддувала, а иногда она ставится рядом выше.
Для того, чтобы золу было легко удалять, стесывайте края кирпичей сразу на этапе строительства, чтоб они образовывали конус.
Размещая колосник, сделайте ему маленькую нишу, чтобы он был немного в углублении – это положительно скажется на КПД печки

Оставьте небольшой (несколько мм) зазор между решеткой и кирпичами. Он будет заполнен песком и бетоном.
При строительстве топки, будет правильно комбинировать материалы: внутреннюю поверхность выкладываем из шамотного кирпича, наружную из керамического.
В верхние ряды встраивают поверхность для приготовления пищи, если таковая необходима. Для неё лучше брать огнеупорный шамотный кирпич.
Отслеживайте, чтобы случайно не заложить каналы! Через несколько рядов формируется заслонка и вентиляционная дверка.
В верхних рядах начинается перекрывание камер: сначала камер варочной, затем тепловой. Верхний ряд кирпичей перекрывает все каналы, кроме дымового.
Выводят дымовую трубу. Для этого в местах ее прохождения через перекрытия и крышу, оставляют зазоры, которые заполняют специальным утеплителем. Вокруг отверстия укрепляют и крепят саморезами стальной лист, чтобы избежать случайного возгорания.
Для надежности, печку можно обвязать металлическими стяжками.
После того, как все работы выполнены, дайте конструкции просохнуть и устояться. Рекомендуется не топить печь около двух недель после возведения своими руками.

Таков примерный план, как сложить кирпичную печь самостоятельно. Все работы проводите в соответствии с техникой безопасности. Остатки раствора удаляйте сразу. Оштукатуривание внутренних поверхностей не допускается.

Атмосферные ГГ

Данные устройства используют, как правило, в напольных котлах небольшой мощности, способных обогреть частный дом площадью до 100 квадратных метров. Они входят в комплектацию газового котла, который еще на заводе настраивается на потребление природного газа. Если возникнет необходимость смены топлива, то такой котел переоборудуется другим типом горелки, причем делать это должен специалист. Конструкция такой горелки представляет собой полую трубку с многочисленными отверстиями или несколько трубок, в которые под давлением поступает газ.

К достоинствам данных устройств можно отнести:

  • надежность и простоту
  • безопасность
  • бесшумность
  • компактность
  • малый вес

Касаясь плюсов таких агрегатов с данным видом горелки, можно сказать следующее:

  • есть возможность работы при низком давлении газа (до 15 мбар). Особенно актуально для стран бывшего СНГ;
  • высокая надёжность конструкционных элементов;
  • отсутствует необходимость дополнительного вентилятора или другого механизма для подачи воздуха (происходит естественная подача кислорода в котел);
  • широкий диапазон различных нагрузок. При изменении последних горелка работает стабильно;
  • высокий уровень бесшумной работы;
  • эргономичность эксплуатации за счёт простоты конструкции.

Предлагаем ознакомиться: Подогрев бассейна, Купить Газовый нагреватель для бассейнов «ВУЛКАН», подогрев воды, подогрев воды в бассейне, оборудование для бассейнов,

Недостатки данной разработки также очевидны:

  • так как котлы имеют открытую камеру сгорания, то потенциально присутствует угроза возникновения чрезвычайной ситуации;
  • схема воздухозабора предусматривает наличие определённых условий эксплуатации котла. Как правило, оборудуются котельные в соответствии с ТБ.

Как видите, с одной стороны обеспечивается комфортабельность и эргономичность, а с другой стороны снижается безопасность системы отопления. Обогрев помещения может достигать 200 квадратных метров. Имеются как одноконтурные, так и двухконтурные модели. Срок службы благодаря надёжной конструкции может длиться до пятидесяти лет.

Атмосферная газовая горелка стоит в котлах с открытой камерой сгорания. По типу работы очень похожи на простую газовую плиту: газ поступает в горелку и горит при смешивании с поступающим из комнаты воздухом.

Положительные черты атмосферной горелки, это простота конструкции и бесшумная работа. Недостатки, низкий КПД (до 90-93%) и разрежение воздуха в комнате. Именно по этому, такие котлы ставятся в специально оборудованных комнатах, топочных, которые оборудуются по специальным правилам.

По стандартам ЕС в магистралях должно быть стабильное давление газа не ниже 150 атмосфер. В России эти стандарты аналогичны, но могут падать в зимний период и подниматься весной. Такие перепады давления приводят к прогоранию горелки зимой, и прожигу теплообменника летом. Это значит, что в районах с нестабильным давлением газа лучше использовать надувные горелки, работа которых не зависит от давления газа.

Атмосферная газопламенная горелка

Обычно такие газовые горелки для котлов задействуют в напольных версиях котлов. Мощь этих агрегатов невелика: отопительный потенциал позволяет отопить строение площадью до 100 кв.м. Другая разновидность атмосферных горелок (также называемых турбированными) приспособлена для газовых котлов, которые по умолчанию настраиваются на использование природного газа. В случаях смены горючего ставится другая версия ГГ. Данную работу стоит доверить специалисту.

В атмосферных версиях воздух направляется в зону соединения с газом естественным способом. Методы зажигания такой газовой смеси: пьезорозжиг или электроимпульс.

Конструкция данной горелки – полая трубка с множеством отверстий или сеть трубок, в которых движется газ под определённым давлением.

Турбированная горелка в газовые котлы, ее плюсы:

  • надёжная работа;
  • простота конструкции;
  • безопасность;
  • отсутствие шумов;
  • компактные параметры;
  • малая масса.

Какие газовые горелки лучше для банных печей?

Чаще всего в нагревательное оборудование устанавливают модели атмосферного типа УГОП. К примеру, выбирая газовую горелку в Москве или других городах, можно подобрать модификацию устройства с мощностью в пределах 8-30 кВт. Представлены модели с встроенными датчиками тяги, контроля пламени, с функцией регулировки температуры. Пожалуй, самыми популярными являются приборы УГОП-12 и УГОП-16, которые по функциональным характеристикам прекрасно подходят для большинства парилок.

Особенный интерес потребителей вызывает модель УГОП-П 16 с устройством микрофакельного типа. Из-за присутствия прорезей-щелей вместо отверстий круглого формата этот вариант прибора называют щелевым. Как показывает практика, с наличием небольших изменений в конструкции сильно меняется картина горения в целом.

Газовая горелка для банной печи УГОП-П 16 с устройством микрофакельного типа

Преимущества и недостатки

Использование горелочного оборудования имеет уже то достоинство, что больше не придется тратить массу времени на розжиг самой печи. Процесс горения будет инициироваться максимально быстро и не потребует никаких особых усилий. Нужно лишь открутить вентиль и запустить систему в работу. Но стоит также отметить, что газовое топливо существенно дешевле, чем обогрев дровами, углем, электричеством или дизельным горючим.

Стоит отметить также, что устройства вполне безопасны в пожарном отношении. Конструкторы не стояли на месте, а непрерывно решали проблемы огневой защиты доступными им средствами. Кроме того, природный газ горит при более низкой температуре, чем уголь или другие виды топлива. Потому и раскаляться дымоход будет меньше. Однако всего за 60-90 минут помещение будут прогрето полностью.

Какую горелку лучше выбрать?

Задумавшись над переоборудованием печки под газовое топливо, вы рано или поздно столкнетесь с вопросом подбора наиболее подходящей для этой цели горелки.

Существуют следующие альтернативы:

  1. Атмосферная или наддувная. Владельцы больших бань и саун все чаще отдают предпочтение более дорогим, но удобным горелкам наддувного типа. Их важным достоинством является то, что они требуют от пользователя минимум внимания и личного участия, работая вне зависимости от внешних условий и перепадов давления воздуха. Для обогрева небольшой парной вполне подойдет недорогая атмосферная горелка.
  2. Одно- или двухступенчатая. Устройства первого типа автоматически включают и выключают подачу топлива, в то время как вторые имеют режим экономного прогрева. Существуют также модели с плавающей регулировкой, которые позволяют максимально плавно менять мощность работы оборудования. Выбор газовой горелки для печи для бани зависит в данном случае от того, в каком режиме вы планируете отапливать свою парную.
  3. Исключительно газовая или комбинированная. Газовые горелки отличаются сравнительно простым устройством и доступной ценой. Однако они оправдывают себя только при условии бесперебойной подачи топлива. Горелки комбинированного типа предназначаются для работы с природным и сжиженным газом, а также с дизельным топливом. Последний вариант особенно хорош для больших бань, поскольку он обеспечивает быстрый прогрев помещений любой площади.

Критерии выбора газовой горелки

Специалисты рекомендуют, прежде всего, ответить на следующие вопросы:

  • Какие технические характеристики должно иметь устройство? Определитесь с мощностью, уровнем КПД и эффективностью необходимой вам горелки, ориентируясь на особенности используемой отопительной системы.
  • В каком помещении эксплуатируется печь? Для маленькой парной подойдет недорогая атмосферная горелка, в то время как для более просторного помещения лучше выбрать более дорогую, но эффективную модель наддувного типа.
  • Бывают ли отключения электроэнергии? Если да – подумайте о дополнительном источнике питания для наддувной горелки.
  • Какое топливо вы используете для обогрева бани? Помните, что есть устройства, совместимые только с магистральным газом, а есть универсальные горелки, которые работают и с другими видами топлива.

При обогреве парной крайне важно обеспечить равномерное распределение тепла по всему помещению. Поэтому лучше выбирать горелки, которые хорошо рассеивают пламя, или дополнить выбранное устройство рассекателем факела или распределяющей трубкой

Еще один важный момент, на который следует обратить внимание, − это соответствие резьбы на горелке и на трубке подачи газа. Они должны идеально совпадать без малейших щелей и зазоров

И, наконец, документация. Качественные горелки всегда имеют официальный паспорт, подтверждающий, что устройство соответствует существующим стандартам безопасности.

Источники

  • https://www.teplodar.ru/help/articles/detail/kak-vybrat-gazovuyu-gorelku-dlya-bannoy-pechi/
  • https://v-banyu.ru/gazovye-gorelki-dlya-bani.html
  • https://sovet-ingenera.com/gaz/equip/gazovaya-gorelka-dlya-bannoy-pechi-svoimi-rukami.html
  • https://pechistroy.ru/pechi/kak-pravilno-vybrat-gazovuyu-gorelku-dlya-bannoy-pechi.html
  • https://stroy-podskazka.ru/gorelka/gazovye-dlya-pechej/
  • https://banyagid.com/pechi-dlja-bani/gazovye-gorelki-dlja-bannyh-pechej.html
  • https://moya-banya.ru/gazovye-gorelki-dlya-bannyh-pechej.html

Конструкция импульсной горелки

Она имеет более высокий КПД, по сравнению с естественными, более эффективна и сложна по конструкции. Топливная горелка состоит в основном из семи элементов:

  • Топливный насос, он подаёт в котёл топливо из бака (жидкое топливо) и оснащён регулятором давления, который возвращает излишек топлива, необходимый для сгорания.
  • Вентилятор, он обеспечивает процесс горения воздухом, необходимым для сжигания топлива.
  • Соленоидный клапан — это клапан, который работает автоматически. Он используется для подачи струи топлива в достаточном количестве для сжигания.
  • Сопла — это центральная часть горелки. Сопло позволяет очень тонко распылять топливо, чтобы способствовать его тщательному перемешиванию с воздухом, образуя топливовоздушную смесь для сжигания.
  • Топливный нагреватель, он позволяет сделать жидкое топливо, содержащееся в резервуаре, менее вязким, чтобы способствовать сгоранию. Эта начальная вязкость связана с температурой хранения в баке, а также с конкретными характеристиками топлива.
  • Электроды, они позволяют разжигать газовоздушную смесь для создания нужного пламени.
  • Головка сгорания, которая состоит из двух элементов. Кончик, который направляет пламя, и отражатель, удерживаемый пламя в печке.

Режим работы горелки можно разделить последовательно на этапы:

  • Предварительное зажигание. Включение вентилятора, который позволяет двигателю работать.
  • Розжиг. Открытие электромагнитного клапана, который направляет топливо в сопло.
  • Воспламенение. Создаётся искра, чтобы поддерживать стабильный факел горения.
  • Режим работы. Выключение запальник после стабилизации пламени.
  • Остановка. Закрытие электромагнитного клапана, выключение горелки и после 15 — 20 минут вентиляции топки с целью освобождения топочного пространства от взрывоопасных смесей, выключение вентилятора.

Это интересно: Утепление пола по лагам: выбор теплоизоляции + обзор лучших схем утепления

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
