Меры предосторожности
Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:
Памятка о бытовом газе
- Пожароопасность.
- Непригодность для дыхания.
- Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
- Во время утечки газа резко понижается температура, возможно обморожение.
Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:
Правила пользования газом
- Исключить соседство с открытым пламенем и источниками тепла.
- Исключить присутствие в рабочей зоне других возгораемых материалов.
- Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
- Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.
Характерные особенности приборов
Газовые пушки используются как в промышленности, так и в быту, например, при обогреве частных домов или гаражей. Такие устройства менее мобильны, чем электрические, но более экономные и имеют довольно высокую мощность. Показатель может доходить до 150 кВт.
В качестве топлива используется природный газ, но можно применять и сжиженный. Таким устройствам необходимо подключение к электросети. Электричество обеспечивает функционирование вентилятора, термостата, а также других необходимых элементов.
Для функционирования термопушки применяют разные модификации газа:
- Сжиженный бутан, пропан.
- Газ, поставляемый по магистралям.
Высокомощные модификации подключаются непосредственно к газопроводу через специальные шланги. Это позволяет работать устройству непрерывно. Обычно такие агрегаты изготавливаются стационарными, так как их передвижение довольно сильно затруднено.
Также выделяют несколько видов модификации газа в тепловой пушке
На баллонном газе работают компактные приборы. Одни модели предусматривают подключение к большому баллону через шланг, в других есть специальное отделение с газом. Также в большинстве моделей есть дополнительные элементы, обеспечивающие безопасность при эксплуатации прибора: защита корпуса, контроль уровня пламени, автоматическая система отключения.
Электрические тепловые пушки
Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.
По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.
Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.
Если внимательно изучить устройство дизельных и газовых тепловентиляторов, то станет понятно, что сделать их в домашних условиях непросто. Да и то, удастся собрать пушку прямого нагрева, а вот выполнить эффективный теплообменник для разделения потоков будет затруднительно. Правда, некоторые домашние мастера решают этот вопрос с помощью 2 труб, помещенных одна в другую, но подобная конструкция малоэффективна и будет выбрасывать много тепла в дымоход.
Зато сделать тепловую пушку своими руками сможет практически кто угодно, если она будет работать на электричестве. Для этого понадобится:
- тонкий листовой металл для изготовления корпуса;
- нагревательная спираль из нихрома;
- небольшой электродвигатель либо готовый осевой вентилятор подходящего размера;
- изоляционные колодки для крепления спирали. Можно самостоятельно вырезать из асбеста;
- клеммы, провода, выключатели.
Мощность агрегата будет зависеть от спирали, поэтому ее следует подобрать по сопротивлению. Например, если нам требуется 3 кВт теплоты, то сила тока, протекающая через спираль, будет равна 3000 Вт / 220 В = 13.6 А. Тогда, по закону Ома сопротивление спирали должно составлять 220 В / 13.6 А = 16.2 Ом. После подбора она крепится внутри корпуса с помощью изоляционных колодок. Металлический корпус можно изготовить из двух предварительно согнутых половинок, скрепив их между собой саморезами. На торце получившейся трубы ставится осевой вентилятор.
Нагревательный элемент и вентилятор подключаются к сети через выключатели, после чего обогреватель готов к работе. Но подобная самодельная тепловая пушка слишком примитивна и не поддается регулировке, кроме того, спираль активно сжигает кислород. Продвинутые пользователи, имеющие познания в электротехнике, могут вместо нихрома задействовать воздушные ТЭНы потребной мощности с терморегуляторами. Также можно добавить к агрегату ступенчатое регулирование, если включать ТЭНы по очереди.
Этапы изготовления электрической тепловой пушки своими руками
Сделать пушку, которая питается от электросети очень просто. Для этого используют подручные средства. Итак:
- Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
- Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
- Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.
- На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
- Завершаем сборку надежным креплением вентилятора к концу трубы.
- LiveJournal
- Blogger
Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.
Дизельный обогреватель
Дизельный агрегат пользуется значительной популярностью среди потребителей из-за своей компактности и экономичности. Печь состоит из 2 частей: топливного бака и камеры, где, собственно, и происходит горение. Бак заправляется горючим и по трубкам, через форсунку, подается в камеру, где сгорает топливо благодаря вентилятору, нагнетающему воздух. Жар, который при этом выделяется, греет гаражное пространство. Данные агрегаты великолепно обогреют помещение, которое даже не имеет теплоизоляции.
Дизельные обогреватели могут работать в автономном режиме, только лишь на одном топливе. Им не требуется питание от электросети. В некоторых моделях все-таки предусматривается подключение к электричеству, но их в гараже не используют.
Как сделать газовую пушку своими руками — пошаговая инструкция
Зная принцип работы самой простой газовой пушки можно понять, что сделать такую же конструкию в домашних условиях самостоятельно – не составит проблем. Главное – подобрать комплектующие. В качестве корпуса можно использовать либо кусок оцинкованной снаружи трубы, диаметром от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет любой примус (желательно – с регулировкой интенсивности подачи топлива на конфорку). Все это можно приобрести в магазине строительных или бытовых товаров.
Пример конструкции простой газовой пушки, которую можно сделать своими руками
Ещё один нюанс – это принудительная конвекция. При мощном газовом потоке устанавливать систему, которая самостоятельно будет выдувать прогреваемый воздух – не обязательно. Главное – использовать трубу не с запаянными концами, ведь в этом случае воздушный поток создается автоматически (из-за разницы температур воздуха на концах цилиндра).
Если же конвекция все же необходима, то с задней части трубы попросту устанавливается обычный бытовой вентилятор. Главное – отрегулировать частоту вращения лопастей таким образом, чтобы создаваемый воздушный поток не приводил к гашению горелки. Как правило, 200 – 300 оборотов в минуту достаточно.
Емкость из алюминия в качестве газовой пушки. Преимущество такой конструкции — высокий коэффициент теплоотдачи. Но долговечность такого варианта — спорная
Итого, для создания газовой пушки своими руками необходимо:
Шаг 1. Выбрать подходящий корпус. В идеале – стальная труба диаметром в 200 мм и длинной не менее 80 сантиметров.
Определяемся с корпусом для пушки
Шаг 2. В верхней части трубы приготовить отверстие под установку сопла с горелкой. Можно его выполнить с помощью ступенчатого сверла. Стандартный вход под сопло – порядка 25 мм (тогда можно и водопроводный кран поставить, но рекомендуется именно газовый – конструктивно они отличаются).
Монтируем отверстие под подачу газа
Шаг 3. Смонтировать горелку. Закрепляется все это на шайбе или муфте, затягивающейся снаружи трубы. Под все крепления обязательно добавляется огнеупорный герметик (автомобильный, тот, что применяется при монтаже прокладок в блоке цилиндров), чтобы избежать утечки газа и обратной тяги в камере сгорания.
Устанавливаем горелку
Шаг 4. При необходимости – смонтировать сзади трубы вентилятор. Не обязательно все делать герметичным, главное – создать направленный воздушный поток.
Вентилятор поспособствует более направленному тепловому потоку
Шаг 5. Подключить получившуюся пушку к источнику газа (пропан или метан – зависит от типа установленной горелки) и провести тестовый запуск. Автоподжога в такой системе, конечно же, не предусмотрено, так что горелку потребуется запускать вручную.
Подключив баллон с газон, производим тестовый запуск
При тестовом запуске самое главное – это убедиться в отсутствии утечки газа (перепроверить все соединения), а также в нормальном нагреве горелки (она не должна перегреваться, покрываться копотью или становиться красной).
Тестовый запуск и проверку работоспособности проводят на улице, а не в закрытом помещении. Но следует помнить, что подобные устройства – весьма опасны, поэтому без должного опыта пытаться их сделать самостоятельно – не лучшее решение. И при работе с ними рядом обязательно должен кто-то находиться, чтобы в случае возникновения какой-либо поломки немедленно отключить устройство.
Kroll P 10, обойдется дорого, но техника данного производителя очень надежна
Использовать самостоятельно изготовленные тепловые пушки именно для обогрева не следует. Они лучше подходят для быстрой просушки помещения или же для тепловой обработки поверхностей (например, для борьбы с плесенью и грибком).
В промышленных пушках в реле устанавливается фотоэлемент. Именно благодаря ему при отсутствии внутри камеры сгорания огня подача газа тоже отключается. Самостоятельно такое реле сделать тоже не составит проблем
Как выбрать газовую пушку в магазине и на что ориентироваться
При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:
- Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
- Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
- Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
- Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
- Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).
Принцип работы газовой пушки
Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.
Мощность | Не менее 1 кВт на 10 м 2 отапливаемого помещения |
Тип газа, на котором работает пушка | Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана) |
Автоподжог | Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен |
Наличие дополнительных датчиков | Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике |
Питание электромотора вентилятора | С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В |
Закрытая или открытая горелка | Закрытая – для обогрева жилых помещений, открытая – для всех остальных |
Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин
Правила безопасности во время эксплуатации
Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.
Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).
Требования к применению приборов:
- Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками. У заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке.
- В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
- Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
- При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
- Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
- Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
- Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
- Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
- Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.
Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.
Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250° С.
Популярные модели заводских газовых теплопушек
Если нет возможности самостоятельно сделать газовый обогреватель, можно изучить современный рынок тепловых приборов и выбрать оптимальный вариант.
К числу наиболее популярных компаний, занимающихся выпуском газовых нагревателей, относятся такие фирмы как:
- Ballu;
- Fubag;
- Neoclima;
- Master;
- Ресанта;
- Интерскол.
Согласно опросу, проведенному среди пользователей специализированных форумов, в топ вошли следующие модели: MASTER BLP 17M, Neoclima IPG 15, Интерскол ТПГ-15.

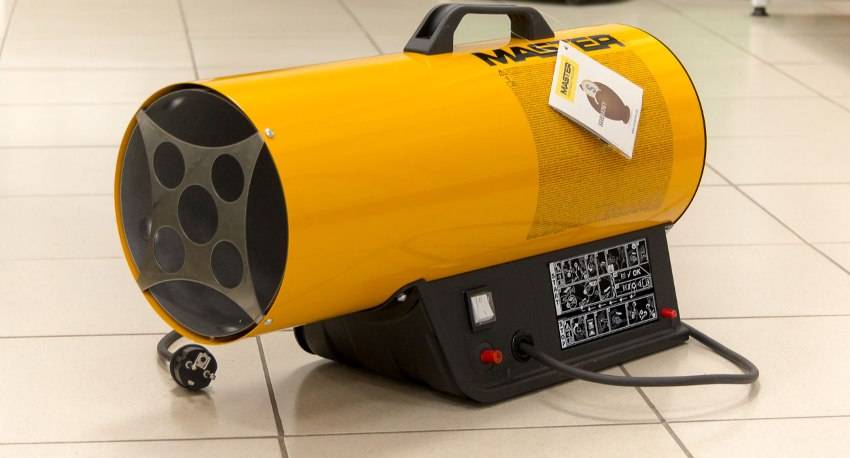

Все газовые нагревательные приборы известной американской фирмы MASTER отличаются качественной сборкой, надежностью, эффективной работой, а также отличным дизайном
MASTER BLP 17M. Агрегат имеет регулируемую мощность 10-16 кВт, благодаря чему возможно поддержание комфортной температуры в помещении объемом до 655 м3.
Питание осуществляется при помощи соединения с газовым баллоном через редуктор и подключением к бытовой электросети. Некоторое неудобство причиняет механический розжиг.
Neoclima IPG 15. Устройство мощностью 18 кВт способно обогреть помещение размером 400 м3, при этом расход горючего составляет 1,4 кг/ч. В комплектацию модели входит также шланг и газовый редуктор.
Модель Fubag Brise 15 имеет мощность 18 кВт. Она отличается минимальным уровнем расхода топлива. На обогрев помещения объемом в 500 кубических метров потребуется всего 1-1,2 килограмма горючего в час. Теплопушка имеет устройство для контроля пламени, а также качественную систему защиты
Интерскол ТПГ-15. Агрегат производительностью 300 м3 в час, мощность которого можно менять в пределах 3-15 кВт, при этом расход топлива будет варьироваться от 0,73 до 1,3 кг/ч. Подобное устройство способно работать как на пропане, так и на бутане.
Виды
Все тепловые пушки делятся на две большие группы:
Электрические
Нагревательный элемент выполнен в виде спирали или ТЭНа.
Последний представляет собой ту же спираль, только помещенную в медную трубку, заполненную кварцевым песком.
ТЭН служит дольше, так как установленная в нем нагревательная спираль не контактирует с воздухом (нет окисления).
Нагрев происходит за счет преобразования электрической энергии в тепловую, что обусловлено высоким сопротивлением материала нагревательной спирали.
С точки зрения удобства эксплуатации электропушки являются идеальным вариантом, поскольку они:
- не шумят;
- не производят выхлопных газов;
- могут менять мощность в пределах от 0% до 100%;
- могут быть полностью автоматизированы;
- не требуют хранения запаса топлива.
Однако, электричество — довольно дорогой энергоноситель, так что применение такой пушки, особенно мощной, может ударить по карману. К тому же, на объекте, не подключенном к сети электроснабжения, такой прибор будет бесполезным. В бытовых условиях можно отметить ограничение по мощности, так как проводка в жилых домах обычно рассчитана всего на 4,5 кВт.
Иногда тепловыми пушками называют еще и инфракрасные (ИК) обогреватели. У таких приборов нет вентиляторов — они распространяют тепло в виде излучения (на здоровье не влияет).
Главное достоинство — минимальные теплопотери, поскольку ИК-пушка греет не воздух, отдающий тепло ограждающим конструкциям, а в первую очередь непосредственно предметы. Воздух нагревается уже от них.
Горелочные
Нагрев осуществляется за счет сжигания топлива, поступающего в горелку. По виду используемого топлива такие пушки делятся на несколько разновидностей:
- Дизельные. Такие пушки дороги в эксплуатации, но зато они могут развивать значительную мощность, что обусловлено высокой калорийностью дизельного топлива.
- Газовые. К сильным сторонам этих пушек относят прежде всего дешевизну эксплуатации — газ пока является самым дешевым энергоносителем. Используется та же его разновидность, что и для автомобилей, так что заправить баллон газовой тепловой пушки можно на любой автозаправочной станции. Также эти приборы могут работать на газе природном, который поставляется по газопроводам.
- Многотопливные. В большинстве своем работают на отработанных маслах.
Горелочные пушки могут отличаться способом нагрева.
Дизельная тепловая пушка прямого нагрева
Существует две разновидности:
- С прямым нагревом. Нагнетаемый воздух смешивается с горячими газами — продуктами горения топлива. Такие пушки имеют 100-процентный КПД, но они отравляют воздух, поэтому во время их работы в помещении не должно быть людей, животных и растений.
- Непрямого нагрева. Продукты горения выбрасываются в дымоход, а вырабатываемое тепло сообщается нагнетаемому воздуху через теплообменник. При таком исполнении часть тепла теряется, но зато пушка может использоваться на объектах с постоянным пребыванием людей.
Горелочная пушка снабжена небольшим резервуаром для хранения запаса топлива, поэтому она, в отличие от электрической, ни к чему не привязана и может эксплуатироваться в полевых условиях.
С косвенным нагревом
Такие пушки часто называют водяными. Тепло в них не вырабатывается, а доставляется при помощи теплоносителя, обычно воды. То есть это, по сути, батарея отопления, снабженная вентилятором.
Тепловые пушки отличаются номинальной мощностью и степенью автоматизации работы. Самые «продвинутые» имеют функцию программирования.
Газовая пушка
Как изготовить газовую тепловую пушку своими руками
В большинстве случаев тепловая пушка используется мастерами в качестве обогревательного прибора для гаража. Поэтому целесообразнее будет изготовить конструкцию непрямого нагрева, которая подключается к дымоходной системе и позволяет находиться в помещении во время ее эксплуатации.
Для изготовления пушки потребуется:
- две трубы длиной 1 м и диаметром 18 см (корпус) и 8 см (камера сгорания);
- труба диаметром 8 см и длиной 30 см (выходной патрубок);
- вентилятор осевого типа с круглым фланцем;
- горелка газовая, укомплектованная пьезоэлементом.
Конструкция газовой пушки довольно простая, поэтому изготовить устройство не составит большого труда любому
Технология сборки газовой пушки своими руками
Перед тем, как заняться сборкой пушки, нужно позаботиться о наличии схемы. Она будет служить ориентиром в процессе работы. Для начала нужно взять трубу с большим размером диаметра и выполнить пару отверстий. Размер одного из них – 8 см. К этому отверстию будет крепиться выходной патрубок для нагретого воздуха. Размер второго – 1 см. Это отверстие будет использоваться для фиксации газового шланга. Из трубы диаметром 8 см нужно изготовить камеру сгорания.
Далее подготавливается заглушка. Ее можно вырезать из металлического листа. Этот элемент должен перекрывать зазор между корпусной частью и камерой сгорания
При этом очень важно не перекрыть доступ, чтобы была возможность подключить конструкцию к дымоходу
Схема тепловой газовой пушки
На следующем этапе все элементы газовой пушки собираются воедино. Для этого потребуется сварочный аппарат и навыки обращения с ним. Камера сгорания вместе с ребрами жесткости приваривается внутри большой трубы. С наружной части фиксируется патрубок и заглушка. Через этот элемент нагретый воздух будет поступать в комнату. Остается установить газовую горелку и вентилятор. Все элементы должны быть прочно закреплены.
Процесс сборки конструкции с прямым нагревом значительно проще. Такая пушка состоит из трубы, на одном из концов которой закреплен вентилятор и горелка. Продукты горения и потоки горячего воздуха в этом случае будут выходить с противоположной стороны.
Правила безопасной эксплуатации тепловой пушки
Тепловая пушка, работающая на газу, очень проста в использовании. Если придерживаться правил ее эксплуатации, этот прибор не будет представлять никакой опасности для жизни или здоровья человека.
Благодаря многоступенчатой системе безопасности газовые тепловые пушки абсолютно надежны и просты в эксплуатации
Правила безопасной эксплуатации:
- Не допускается сушка обуви и одежды на корпусе прибора, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
- Корпус устройства и вентилятор необходимо защищать от попадания влаги.
- Обязательно нужно использовать проводку, мощность которой соответствует техническим параметрам пушки.
- Не следует эксплуатировать прибор в грязном помещении, где наблюдается высокая концентрация пыли.
- В помещении, где используется пушка, нужно организовать хорошую вентиляцию.
- Не допускается ставить поблизости от газовой пушки опасные и легковоспламеняющиеся вещества.
- Место, где газовый шланг фиксируется к баллону с топливом, обязательно нужно проверять на герметичность. Не допускается наличие утечек.
Газ гораздо тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. По этой причине запрещено использовать пушку в помещениях, которые находятся ниже уровня земли.
Для безопасного использования газовой пушки большую роль играет качество, сочетание технических и эргономических свойств
Тепловые пушки на газу предназначены для бытового и коммерческого использования. Они просты в эксплуатации и экономичны. Подобные установки способны стать прекрасной альтернативой стандартному способу отопления. В ассортименте современных магазинов представлено большое количество модификаций с различными техническими характеристиками. Благодаря этому покупатели могут подобрать оптимальную конструкцию для отопления помещений компактного размера, например, гаража или жилой комнаты, и пространств большой площади (торговых центров, аэропортов, железнодорожных вокзалов).
Правила безопасности во время эксплуатации
Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.
Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).
Требования к применению приборов:
- Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками (у заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке).
- В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
- Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
- При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
- Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
- Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
- Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
- Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
- Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.
Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.
Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250о С.
Основные моменты, которые стоит учесть
Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:
- Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.
- Все соединения трубок подачи газа, должны быть загерметизированы.
- Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.
- Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.
- Мощность пушки должна быть тщательно прочитана и не превышать необходимую.
- Нельзя оставлять работающую установку без присмотра.
Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.
Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.
Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.
Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.
Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.
Особенности использования композитных газовых баллонов
Композитные газовые баллоны в последнее время приобретают все большую популярность. Это обусловлено их преимуществами над стальными собратьями.
- Вес. Легче стального почти вдвое.
- Удобство обращения. Есть удобные ручки.
- Прозрачность. Уровень заполнения можно легко увидеть.
- Удобство хранения. Можно ставить один на другой и штабелировать.
- Срок службы. Срок службы практически неограничен.
- Безопасность эксплуатации. Обуславливается отсутствием искрообразования и встроенными в газовый баллон предохранительным клапаном и плавкой вставкой.
Поставляемые на российский рынок композитные баллоны производятся в Чехии, Норвегии ив Индии. При покупке такого баллона нужно обязательно уточнить стандарт присоединения. Если газовый баллон укомплектован по российскому стандарту — можно использовать обычный редуктор под газовый баллон. Если же газовый баллон поставляется с европейским разъемом, то потребуется либо заказать переходник, либо приобрести импортный редуктор. Следует учитывать, что каждое дополнительное соединение повышает риск утечки газа.
Ка сделать теплогенератор на газе?
Еще одним видом отопителя, который можно собрать своими руками, является газовая тепловая пушка. Принцип ее работы аналогичен принципу работы дизельного отопителя, только здесь дизельное топливо заменено газом. Кроме того, монтируется газовая пушка аналогичным образом.
Собирая подобный прибор, нужно будет установить камеру сгорания, дымоотвод, вентилятор, систему пьзоподжига и систему управления скоростью вращения лопастей вентилятора. Корпус же и иные металлические элементы можно изготовить из толстостенной металлической трубы и оцинкованного листа.
Стоит отметить, что как газовая, так и дизельная пушки отличаются высокой степенью пожароопасности, так как в их работе используется открытый огонь. И если вы решите самостоятельно их собрать, но не знаете при этом какую именно выбрать тепловую пушку, стоит обратиться за советом к специалисту в области изготовления отопительных приборов.
Так, например, существует такой прибор, как водяная тепловая пушка, которая абсолютно пожаробезопасна. Однако она требует наличия горячей воды, что в таком помещении, как гараж, бывает очень редко. В связи с этим выбор все-таки имеет смысл остановить на приборе из 3 описанных выше.

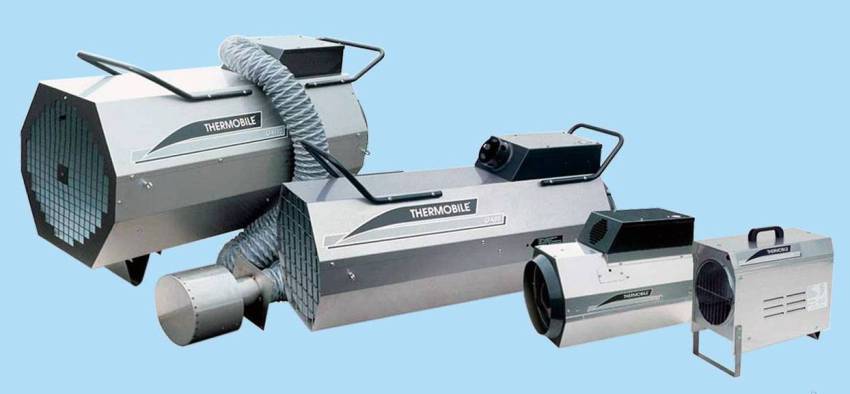

Разновидности газовых тепловых пушек
Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо – газ.
Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.
В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.
Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны – быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.
В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.
В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.
