Коды ошибок и как их исправить
Рассмотрим наиболее частые ошибки на видео. За это большое спасибо каналу Ремонт-31.
Ошибка 10
Автоматизированные комплексы самодиагностики, в сочетании с защитными системами котла, предотвращают самые серьезные поломки практически на первоначальной стадии. Выявляя ту или иную неисправность, программа выключает котел и выводит код на ЖК-дисплей.
Наиболее часто встречающиеся сбои котлов Навьен:
E01 говорит о перегреве теплоносителя в котлоагрегате. Для атмосферных моделей ATMO — не функционирует электронасос, поскольку в этих модификациях не существует датчика потока греющей среды, поэтому потребуется заменить насос. Предварительно нужно проконтролировать работу отопительной системы на завоздушенность и присутствие загрязненности в фильтре, установленного перед котлоагрегатом.
E02 свидетельствует об ошибке циркуляции сетевой воды. Ошибка 02 на котле Навьен устраняют путем проверки контура на утечку. Давление в сети устанавливают от 1 до 2 бар, при необходимости сеть нужно подпитать. Проверяют работу запорной арматуры и трехходового клапана, возможно, они перекрыты. Проверяют работу датчика потока. Если после этих процедур неисправность не устранена, необходима замена платы.
E03 говорит об отсутствие электросигнала по присутствию пламени в топке или обрыве линии первичного датчика. В котле Навьен ошибку 03 проверяют в смотровом окошке на фактическое присутствие факела. Если его нет, проверяют электросопротивление катушек на отсекателе газовой линии. Контролируют присутствие искры на системе электронного розжига и давление газа перед котлоагрегатом. Возможен отрыв факела из-за большого объема воздуха, подаваемого вентилятором.
E04, ложное срабатывание по пламени в горелке. Ошибка 04 на котле Навьен возможна из-за неплотности газового клапана-отсекателя или искра от системы розжига поступает на датчик пламени. Потребуется замена электродного блока. Если после этого неисправность будет не устранена, потребуется замена платы. Предварительно потребуется проверить заземление в котле с предельным показателем по сопротивлению не менее 4 Ом.
Е05, ошибка 05 — обрыв в линии температурного датчика обратки либо ее температура менее 14 С. Перед проведением ремонта проверяют влажность на соединении датчика.
Е06, ошибка 06 — КЗ в линии температурного датчика обратки либо температура ее выше 120 С. Проверяют электросопротивление датчика: 20 С — 10.0 кОм, а 50 С — 3.6 кОм. Если значение не соответствует норме, потребуется замена датчика.
Е07, нарушение в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
Е08, КЗ в линии датчика ГВС. Нужна аналогичная вышеуказанная проверка датчика.
Е09, ошибка 09 — сбой в работе вентилятора. Потребуется проконтролировать поступающее напряжение на плате в зонах включения черного и красного проводников. Если параметры напряжения в норме, но скоростной режим вращения низкий менее 420 об/мин, необходимо заменить электровентилятор, поскольку розжиг выполняться не будет. Если скорость электровентилятора 2100 об/мин. а сбой не устраняется, скорее всего, в линии симистора существует КЗ, необходимо заменить электронную плату.
Е010, ошибка 10 подтверждает сбой в схеме дымоотвода из-за засорения дымоотводящих каналов
Требуется осмотр и очистка дымохода, и обратить внимание на воздушную решетку для забора воздуха, не забита ли она инородными средствами.
Причины появления неисправностей
Чтобы решить проблему с газовым котлом, не всегда нужно обращаться в сервисный центр. Чаще всего возникают ошибки, связанные с тремя факторами:
- не функционирует поджиг;
- проблема с теплоносителем;
- нет подачи топлива.
Перед тем как планировать вызов мастера или рассчитывать стоимость ремонта, стоит поискать причину указанной неисправности. Возможно, произошел сбой сигнала о нормальном уровне пламени в запальнике системы. Другие возможные неисправности:
- вышел из строя датчик ионизации;
- закрыт вентиль подачи газа;
- ошибки в работе заземляющего контура.
Существуют несколько факторов возникновения ошибок в котле Осмотр лучше всего начать с датчика пламени. Деталь должна быть чистой, нельзя допускать, чтобы на ней присутствовали отложения и грязь. Если есть загрязнения, нужно почистить сенсор, а затем попытаться снова включить систему. Также необходимо проверить подключение заземления и положение крана на входе газа в оборудование.
01Е
Код свидетельствует о перегреве. Для предотвращения закипания теплоносителя и температурной деформации деталей автоматика останавливает Навьен до устранения причины.
- Температурный датчик ОВ (отопления). Если сигнальная линия не повреждена, он тестируется на срабатывание.
- Циркуляционный насос: функционирует не корректно или остановился. Нужно убедиться в целостности соединительных проводов, надежности контактов и наличии (соответствии номиналу) питающего напряжения. Это наиболее распространенные причины, вызывающие ошибку на дисплее. Проблема с насосом может возникнуть из-за отсутствия свободного хода крыльчатки. Отложение солей на лопастях, окисление вала – результат повышенной жесткости перекачиваемой среды и некачественной водоподготовки.
- Наличие/отсутствие в контуре отопления пробок. Надеться на клапана, установленные на радиаторах и автоматически удаляющие воздух из системы, не стоит – пыль, грязь нередко забивает канал, и прибор не выполняет свою функцию. Попробовать стравить вручную: если пойдет вода, то ошибка вызвана иной причиной.
Проверить

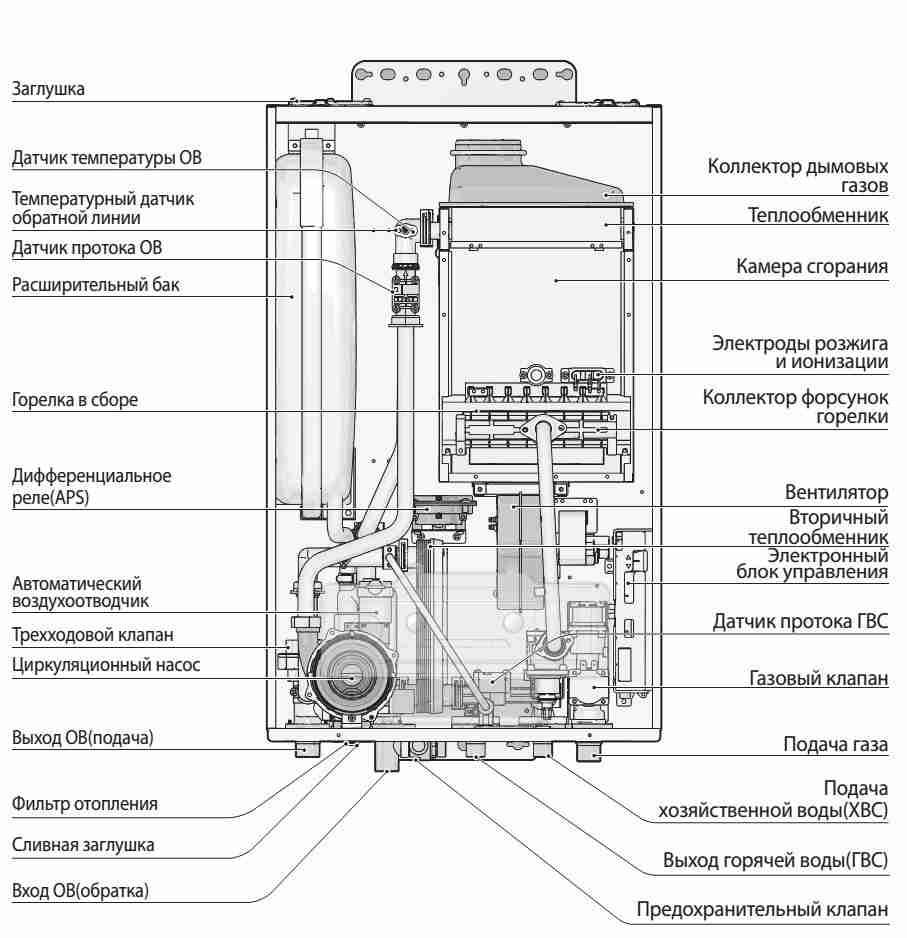

Схема устройств
Перегрев происходит из-за снижения скорости циркуляции теплоносителя. Это возможно и при засорении теплообменника (ошибка 16E). Следование рекомендациям из разряда «в быту, своими силами» должного эффекта не даст. Если и получится правильно приготовить спец/раствор, то полную очистку полости прибора не сделать. Канал циркуляции жидкости имеет сложную конфигурацию – в мастерской промывка ведется под напором.
Особенности конструкции
На рынке отопительного оборудования достаточно широко представлена продукция компании Навьен. Ее главными достоинствами являются универсальность, высокий уровень автоматизации и качество исполнения. Техника этого бренда замечательно подходит для обеспечения теплом как офисных, производственных помещений, так и жилых домов.
Оба контура теплообмена устойчивы к различного рода загрязнениям, не склонны к обрастанию мелкими частицами и в состоянии противостоять образованию накипи, что гарантирует постоянно высокую производительность. К тому же все узлы доступны и просты в эксплуатации и обслуживании.
Газовые котлы торговой марки Навьен обладают многочисленными достоинствами, что делает их таким популярным продуктом на отечественном рынке отопительного оборудования.
- Приборы полностью автоматизированы, поэтому они в состоянии функционировать долгое время по ранее заданной программе. Это очень удобно для загородных коттеджей, в которых хозяева не проживают постоянно.
- Котлы Навьен характеризируются экологичностью, так как в воздух в основном выбрасывается углекислый газ, поглощающийся деревьями.
- Приемлемая стоимость — газовые приборы отопления этого бренда отличаются наиболее привлекательным соотношением стоимость-качество.
- Простота в управлении.
- В оборудование установлены защитные чипы, нивелирующие последствия колебаний напряжения в сети.
- Котлы максимально адаптированы к сложным условиям работы, что актуально для России.
- Высокий показатель мощности установленных в оборудовании вентиляторов.
Все перечисленные достоинства отопительного оборудования торговой марки Навьен дают возможность пользователям получать нужное количество тепла при небольших затратах энергоносителя. Уникальные технические параметры позволяют также использовать котлы в экстремальных условиях водо- и газоснабжения.
Ошибка 01
В панику впадать не стоит, ведь данный код довольно часто указывает на появление в контуре или фильтре обычных воздушных пробок. Процедура, как спустить воздух с котла Навьен, производится согласно стандартным рекомендациям. Далее необходимо проверить работоспособность циркуляционного насоса.
Важно, чтобы он вращался, а сквозь крыльчатку хорошо проходил теплоноситель. Бывает так, что причиной того, что котел Навьен не запускается, является физическая поломка крыльчатки
Более сложный вариант – неполадки циркуляционного насоса, для устранения которых требуется перемотка или полная замена оборудования. Наиболее надежной моделью перекачивающего аппарата считаются изделия от торговой марки Grundfos.
Устранение некоторых проблем в работе котла
Как и любая, даже самая надёжная техника, в котлах Навьен могут возникнуть некоторые неполадки, часть из которых владелец прибора может устранить самостоятельно.
В первую очередь важно распознать причину поломки. Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки
Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки.
Вот коды неисправностей котлов Навьен:
- 01е – оборудование перегрелось.
- 02е – мало воды в отоплении /оборвалась цепь датчика протока.
- 03е – не поступает сигнал о пламени: его может действительно не быть, или проблемы с соответствующим датчиком.
- 04е – ложные данные о наличие пламени/ короткое замыкание в датчике пламени.
- 05е – проблемы с датчиком t отопительной воды.
- 06е – короткое замыкание в датчике t отопительной воды.
- 07е – проблемы с датчиком t горячего водоснабжения.
- 08е – короткое замыкание в датчике t горячего водоснабжения.
- 09е – проблема с вентилятором.
- 10е – проблема с удалением дыма.
- 12е – во время работы погасло пламя.
- 13е – короткое замыкание в датчике протока отопления.
- 14е – нет подачи газа.
- 15е – проблема с платой управления.
- 16е – котёл перегрет.
- 17е – ошибка с DIP-переключателем.
- 18е – перегрет датчик удаления дыма.
- 27е – проблема с датчиком давления воздуха (обрыв или короткое замыкание).
Ошибка 01е
Перегрев оборудования может случиться из-за того, что в результате засора сузились протоки, или поломался циркуляционный насос.
Что можно сделать самостоятельно:
- Исследовать крыльчатку циркуляционного насоса на предмет повреждения крыльчатки.
- Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
- В системе отопления проверить – нет ли воздуха. Если есть, его нужно стравить.
02е
Ошибка о том, что мало теплоносителя, может выдаваться котлом, если в системе есть воздух, мало воды, повреждена крыльчатка циркуляционного насоса, закрыт распределительный клапан или сломался датчик протока.
Что можно сделать:
- Стравить воздух.
- Отрегулировать давление.
- Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
- Открыть распределительный клапан.
- Проверить датчик протока – нет ли в нём замыкания, есть ли сопротивление.
- Вскрыть корпус датчика, почистить флажок (подвижный механизм с магнитом).
Чаще всего проблема оказывается в наличии воздуха в системе горячей воды.
03е
Нет сигнала о пламени. Причины этому могут быть:
- Поломка датчика ионизации.
- Нет газа.
- Нет розжига.
- Закрыт кран.
- Неисправно заземление котла.
Засор на датчике пламени нужно почистить. Серый налёт на электроде счищается мелкой наждачкой.
05е
Обрыв цепи датчика температуры. Причиной такой ошибки может быть плохой контакт между температурным датчиком и контроллером. Или короткое замыкание на том же отрезке.
Что можно сделать:
- Проверить сопротивление на всей цепи от контроллера до датчика. Найдя неисправность – заменить датчик.
- Разъёмы контроллера и датчика рассоединить и снова соединить.
10е
Проблемы с удалением дыма могут возникнуть из-за сбоя в работе вентилятора, перегиба или неправильного присоединения трубок датчика к вентилятору. Кроме того, дымоход может быть засорён, или просто был резкий и сильный порыв ветра.
Что можно сделать:
- Осуществить ремонт вентилятора, либо его замену.
- Проверить правильность соединения трубок датчика.
- Прочистить дымоход от засоров.
11е
Проблема с датчиком заполнения водой – такая ошибка предусмотрена только для котлов европейского производства, оснащённых соответствующими датчиками.
Шум и гул
Может так случиться, что на дисплее ошибка не высвечивается, но появилось неестественное гудение или шум в приборе. Такое бывает, когда вода с трудом проходит по трубкам из-за накипи, перегревается и вскипает. Причина может быть в плохом теплоносителе.
Теплоноситель Навьен
Порядок устранения проблемы:
- Устранить проблему можно, разобрав агрегат и прочистив теплообменник. Если это не удаётся, деталь нужно заменить.
- Кроме того, нужно проверить краны – открыты ли они на максимум.
- Сделайте температуру воды пониже. Возможно, мощность котла избыточная для того трубопровода, к которому он подключён.
Нет горячей воды
Бывает, что отопление котёл греет как надо, а воду для ГВС перестал нагревать. Это проблема в трёхходовом клапане. Прочистки и ремонты не спасут – нужно менять деталь! Проблема не редкая, клапана нормально работают около 4 лет.
Итак. Котлы Навьен – надёжное и экономичное оборудование. При правильной эксплуатации и грамотном подходе к возникшим трудностям, проблемы можно устранить даже без привлечения специалистов из сервиса.
Ремонт
Даже столь надежное оборудование, как газовый котел Navien, может выходить из строя по самым разным причинам. Знание о том, как его ремонтировать, нужно даже в том случае, когда ничего делать своими руками владелец не будет, потому что контроль за работой специалистов тоже очень полезен. Кроме того, многие недостатки в работе оборудования могут быть устранены простыми действиями. О некоторых из них уже заходила речь раньше. Никогда не следует предпринимать тех мер, которые не упоминает инструкция, даже если они прямо не запрещаются.
При появлении ошибки №1 полагается:
- внимательно осмотреть насос и проверить крыльчатку;
- оценить состояние электрической части;
- вычистить грязь из фильтра;
- вывести избыточный воздух.
Исправить ситуацию при сигнале «02» иногда можно, открыв закрытый распределяющий клапан. Также очень полезно бывает прочистить флажок на датчике. Что касается очистки засорившегося датчика пламени, она производится наждачной бумагой с зерном мелкой фракции. Ошибка «10» устраняется часто после проверки и отладки контактов в трубках измерителя, а также при очистке дымохода.
Чтобы устранить риск при заполнении системы теплоносителем, нужно делать так:
- до заправки отключить приборы от тока и закрыть газ;
- проверив положение вентилей, открыть их до упора;
- раскрыть подпитывающий кран влево;
- закрыть его, как только манометр зафиксирует давление 1,5-2 бар;
- при срабатывании аварийных устройств требуется слить воду и произвести все с нуля.
Дополнительно рекомендуется сократить температуру прогрева жидкости и разобраться, не чрезмерна ли мощность установленного котла
Важно: при любой неполадке даже лицам, имеющим профильное образование, недопустимо вторгаться в электронные схемы. Используемые для замены запасные части, даже второстепенные, такие как трехходовой клапан, нужно приобретать только у официальных дилеров южнокорейской фирмы
Перед открытием крышки следует остановить подачу не только электричества, но и газа, а также воды.
Замена вентилятора производится в таком порядке:
- отключается магистраль, подающая газ;
- убирается шланг, связывающий вентилятор и воздушный датчик;
- отсоединяют оба коннектора, которые связывают устройство с управляющей системой;
- откручивают 3 винта и извлекают вентилятор;
- ставят новый блок (или возвращают прежний после обслуживания);
- повторяют все только что описанные операции в противоположной последовательности.
Все ошибки котлов Навьен. Что делать и как устранить ошибки 03, 10, 02, 13
Корейские газовые котлоагрегаты Навьен характеризуются высочайшей степенью надежности. Они работают на протяжении многих лет, не утруждая собственников поломками.
Это подтверждается пользовательскими отзывами и выводами специалистами теплоэнергетиками, которые можно найти в интернете в открытом доступе. Неисправности котлов Навьен встречаются довольно редко.
Данная модификация отопительных агрегатов обладает хорошей программной диагностикой, поэтому для пользователя не составит трудности разобраться в причинах сбоев и понять, что делать по их устранению.
Причины неисправностей котлов Навьен
Любые неисправности котлов Navien, которые находятся на гарантийном обслуживании, должны выполняться сервисной организаций.
До посещения сервисной организации, потребителю нужно включить систему диагностики, выполнить анализ вероятные причины сбоя и оценить возможность ремонта.
Коды ошибок в котлоагрегатах Навьен классифицируют по 3-м конструктивным элементам:
- утечки в контуре отопления;
- не работает система розжига;
- низкие параметры в газовой сети.
Не все ошибки требуют участие сервисных специалистов. Например, отсутствие факела в пьезозапальнике, может быть вызван сбоем первичного датчика по пламени , нулевым давлением газового топлива в магистрали, когда по ошибке закрыт головной вентиль или в случае неисправности контура заземления.
Поэтому устранения сбоя начинают с осмотра первичного датчика, который должен быть в чистом виде и без повреждений. После очистки поверхности первичного датчика повторно проводят проверку работы котла.
Самодиагностика котлов Навьен
Система самодиагностики ориентирует пользователя на своевременное определение неисправности в Навьен. Электронный блок опрашивает все датчики, анализирует полученные данные, и выдает критические сбои на ЖК-дисплей в виде цифровых символов. Практическое руководство по устранению поломок дано в технической документации.
У новейших цифровых модификаций монитор размещен на пульте управления. Коды отлично просматриваются даже в темное время суток, вследствие наличия яркой разноцветной ЛЭД подсветки.
У разных котлоагрегатов Навьен информация представлена как цифровыми, так и буквенно-цифровыми символами. Разницы между сбоем «10» и «Е10» абсолютно никакой нет.
Система самодиагностики
Назначением автоматических систем самодиагностики и защиты является обнаружение и исправление различных поломок еще в момент их возникновения. После фиксации любого рода дефектов происходит остановка оборудования, с выводом кода поломки на индикаторы или ЖК-экраны. Найти неполадки в оборудовании, не оснащенном самодиагностикой на порядок сложнее, хотя порядок проверки внутренней начинки при этом не меняется. Самодиагностика позволяет быстро определять и находить неисправности котла Навьен.
В процессе поиска система отправляет запросы на многочисленные датчики и узлы: все полученные результаты анализируются и запоминаются. При обнаружении серьезных поломок отчет о них мгновенно передается на табло индикаторов. Изначально подобные системы разрабатывались для газовщиков, т. к. они намного облегчают поиск неисправностей газового котла Навьен и их устранение. Однако при наличии минимальных навыков в обслуживании котельного оборудования отремонтировать приборы Навьен можно своими силами. Прежде, чем приступать к самостоятельному ремонту, необходимо проверить, закончился ли гарантийный срок. Если гарантия еще действует, лучше отправить котел в сервисный центр для бесплатной починки.
Правила эксплуатации и обслуживания
Газовое оборудование — высокотехнологичный агрегат с насыщенной автоматической системой. Чтобы продлить срок эксплуатации и избежать поломок, необходимо придерживаться следующих правил:
- Установку котла нужно проводить только в согласии с требованиями производителя.
- Материалы и узлы должны быть хорошего качества.
- Необходимо проводить проверку датчиков подачи газа и воды перед каждым запуском оборудования. Очистку узлов нужно делать регулярно, а не только в случае ошибки 03 у газового котла Навьен.
Во многих ситуациях оборудование можно починить самостоятельно. В целях профилактики рекомендуется дополнить агрегат некоторыми деталями: водяным и газовым фильтром, полифосфатным или магнитным преобразователем воды. Чтобы защитить электронику, можно подключать оборудование через стабилизатор напряжения.
Часто встречающиеся неисправности и их устранение
Рассмотрим основные способы устранения возникших ошибок:
Е 01-02
Эта ошибка свидетельствует о перегреве оборудования из-за отсутствия ОВ в системе. Решение проблемы состоит в прочистке трубопроводов или проверке насоса. Как вариант, необходимо удалить воздух из системы (в первую очередь, из насоса).
Е 03
Производится проверка на работоспособность датчика наличия пламени. Очистка электродов воспламенения.
Также необходимо проверить наличие газа в магистрали или баллонах.
Е 05
Неисправность датчика температуры устраняется проверкой его состояния. Производится измерение сопротивления датчика при определенной температуре. Если показания соответствуют эталонным, необходимо прочистить контакты.
Если показания датчика не соответствуют табличным значениям, требуется замена на новый, работоспособный экземпляр.
Е 09
Прежде всего следует измерить сопротивление на обмотках вентилятора, которое должно составлять 23 Ом.
Проверить, имеется ли электропитание на клеммах. Если обнаружены серьезные неполадки, производится полная замена вентилятора.
Е 10
Чаще всего, проблема кроется в самом датчике. Необходимо проверить его состояние, почистить контакты, при необходимости — заменит
Е 13
Датчик протока нередко залипает из-за засорения исполнительного механизма мелким мусором, известковыми отложениями и т.п. Если очистка датчика не дает ожидаемого результата, проверяется возможный пробой на плату управления.
При отсутствии результата производится замена датчика.
Е 16
Перегрев котла может иметь несколько причин, наиболее распространенной из которых является засорение теплообменника и слабый проток ОВ. Защита срабатывает при 98°, отключение аварии происходит при охлаждении котла до 83°.
Путей решения проблемы два — сначала следует прочистить (в сложных случаях — заменить) теплообменник, при отсутствии положительного результата производят замену датчика.
Е 18
Перегрев датчика дымоудаления происходит при закупорке дымохода. Причиной может стать намерзание конденсата, сильный ветер снаружи, попадание в дымоход посторонних предметов или мусора. Если устранение помех выводу продуктов горения никаких результатов не приносит, следует заменить датчик.
Е 27
Отсутствие давления воздуха при работающем вентиляторе чаще всего свидетельствует о засорении воздухопровода или о необходимости замены датчика. Чаще всего причина кроется именно в нем, поскольку попадание посторонних предметов в закрытый воздушный канал крайне затруднено.
Советы и рекомендации по эксплуатации
Алгоритм настройки теплопроизводительности установки зависит от типа газогорелочного устройства. Агрегаты с электронным управлением — по заданному режиму включается термостат, который работает в блоке с комнатным термодатчиком. Регулировка выполняется автоматически, термометр следит за температурой внутри комнаты.
После того, как она опускается ниже установленного предела, термостат отправляет сигнал на запуск горелочного устройства либо через клапан регулятор увеличивает расход газа. Обычно термостат контролирует режим в одной комнате, но если запорные устройства установить перед каждым нагревательным прибором, температура будет контролироваться во всех
Настройка горелки допускается вручную через газовый клапан, что особо важно для агрегатов атмосферного типа с открытыми топками. Изменение режима выполняется в меню на панели управления
Алгоритм настройки котла через серверное меню:
- Открывают краны на отопительных устройствах, например, батареях.
- Выставляют максимальное значение на комнатном термостате. Горелка будет отключена, когда Т превысит на 5 С установленное значение. Теплоноситель охлаждают до 30С.
- Нажимают Mode на ЖК-блоке, чтобы показывать ход настройки. При появлении на дисплее «0», устанавливают значение «35» через клавиши «+» и «−».
- При появлении на мониторе d. 0, вводят номер строки с использованием «+» и «−». Установка получит автоматическое согласование.
- Возвращаются в начало меню через Mode.
- Контролируют пламя в топке и рост температуры.
Дополнительная информация. При неправильной настройке мощности агрегата возникает губительная цикличность, когда горелочное устройство начинает часто включатся/отключатся, при этом батареи не успевают нагреваться. Данное нарушение чрезмерно изнашивает элементы котельного оборудования. Кроме того вызывает перерасход газа, в связи с чем падает эффективность работы агрегата и общий КПД системы.
Устраняют цикличность 2-мя способами:
- Уменьшают факел горелки.
- Увеличивают нагрузку теплоснабжением, устанавливая в схеме дополнительные приборы отопления.
Производитель котла путем изучения всех возможных вариантов сбоя газового котла Навьен выпустил инструкцию по ремонту, которая индивидуальна для модели котла, его конструкции, навесной или напольной, а также блока управления. Современные котлы выпускаются с надежной системой диагностики, которая не только определит ошибку, но и предложит варианты исправления.
Автономная система диагностики газового отопительного оборудования позволяет решать возникающие проблемы с функционированием, не обращаясь в сервисную службу. Нужно лишь знать трактовку кода неисправности и вероятные причины его появления. Остановка котла Навьен по ошибке 13 не требует вмешательства профессионала: в статье рассказывается, что сделать пользователю.
