Геотермальное отопление: принцип работы на примерах

Принцип получения геотермальной энергии

   Работу геотермальных отопительных станций часто сравнивают с принципом действия систем кондиционирования или обычного холодильника. Любая из схем состоит из двух контуров теплообмена. Принято считать, что в расположенном в грунте контуре происходит нагрев носителя (чаще всего в этой роли выступает незамерзающий фреон), которое впоследствии в испарителе теплообменника передается в «домашний контур».

   Остывшая после циркуляции по дому жидкость для повтора цикла должна вновь нагреться примерно до +7°C. В то же время, летом система действует по обратному принципу, охлаждая воздух в доме, поэтому правильнее было бы называть ее не отопительной, а кондиционирующей.

Эффективно ли геотермальное отопление на Севере

Чтобы создать минимальные условия необходимые для работы геотермальной установки, достаточно соблюдения следующих условий:

• Температура слоя грунта, в котором расположены теплообменники, не должна опускаться ниже +5,+7°C градусов.
• На протяжении всей системы, по которой протекает антифриз, созданы условия, позволяющие избежать его замерзания.
• Геотермальный обогрев загородного дома выполнен после проведения всех необходимых расчетов и проектной документации.

Если учесть все описанные требования становится ясно, что такие установки могут быть эффективными, при соблюдении вышеперечисленных условий. Все же для северных регионов более целесообразно использовать такие установки для нагрева небольших площадей до 150-200 кв. м.

Достоинства и недостатки системы

Внедряя геотермальное отопление, мы выигрываем в следующем:

1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

1. Система без электропитания неработоспособна.
2. Наружный контур имеет очень большие размеры.

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

Перспективы развития геотермальных конструкций

Всего 25 лет назад в Европе для обогрева жилищ использовали тепло земли 25 млн. домовладельцев, сегодня эта цифра выросла в несколько раз. Это доказывает рентабельность геотермальных систем, окупаемых за несколько лет. К тому же правительства многих стран дотируют домовладельцев, пожелавших использовать энергию земли. В России такие конструкции распространены мало, что связано с большими изначальными затратами. Однако перспективы есть: с развитием конкуренции стоимость тепловых насосов будет уменьшаться, что приведет к удешевлению геотермального отопления. Но лучший вариант – государственная или хотя бы региональная поддержка. Особенно, если учитывать экологическую значимость подобного способа обогрева жилищ.

Геотермальное отопление по стоимости расходов на 2020 год и удобству эксплуатации, приравнивается к отоплению магистральным газом, при этом полностью взрывобезопасно и устанавливается за пару недель. Все остальные способы отопления либо существенно дороже, либо требуют больших ежедневных трудозатрат. Тенденции удорожания энергоносителей в обозримом будущем приведут к выравниванию российских цен с ценами для европейских потребителей. Разговоры об окупаемости в основном ведутся конкурентами по цеху, они не учитывают удобство такого способа отопления и инфляцию.

Сегодня условный потребитель зарабатывает достаточно денег, чтобы не замечать высокую стоимость обогрева своего жилища, но со временем, все может измениться.
Так как мысли о загородном доме возникают у населения нашей страны старше 40 лет, то инвестиции в отопление ТН можно рассматривать как вложения в личный пенсионный фонд. Потратиться на инсталляцию один раз и в последующем получать на 1 кВт электроэнергии 4-5 кВт тепла.

Принцип и суть работы

Схема разводки в загородном доме

По своей сути, работа геотермальной установки во многом напоминает принцип действия кондиционера.

Основным рабочим элементом геотермального отопления является насос, по своим габаритам напоминающий стиральную машину.

Данный насос подключен к двум контурам, один из которых – внутренний, и представляет собой стандартную отопительную систему любого дома. Это система труб и радиаторов, которые используются для стандартной или автономной отопительной системы.

Второй контур представляет собой систему теплообмена, которая расположена на определенной глубине под домом. Внутри него циркулирует вода, которая является основным проводником тепла.

Из него, вода, которая выполняет функцию теплоносителя, принимает температуру из солнечного тепла, которое содержит грунтовый слой. Далее, с помощью насоса это вода поступает во внутренний контур, в результате чего происходит обогрев.

Нужно отметить, что насос данной отопительной системы может выполнять и обратную функцию, благодаря которой будет происходить кондиционирование помещения.

Устройство контуров и другие технические моменты

Вертикальный и горизонтальный теплообменники

Существует немало людей, которые всерьез задумываются о том, чтобы оборудовать такой вид отопления собственноручно.

Необходимо отметить, что воплотить такую идею в жизнь практически невозможно.

Грамотно проектировать план геотермальной конструкции может только специалист, тем более что для установки понадобится использовать различное оборудование, которое не доступно широкому кругу потребителей.

Оборудование такой конструкции может находиться на значительной глубине, которая может превышать несколько сотен метров. К тому же, только специалист способен грамотно выбирать тип необходимой конструкции, что будет зависеть от различных параметров вашего дома.

К ним можно отнести еще и такие факторы как теплопроводность грунта, а также глубина, где залегает оптимальный для создания геотермической установки грунт.

Посмотрите наглядный принцип работы:

Сегодня, для оборудования геотермальной установки используют одну из трех схем.

1. Теплообменник со скважинным насосом – считается наиболее эффективным, однако для того чтобы его оборудовать необходимо специальное оборудование, а также достаточно большое количество расходов для бурения скважин, глубина которых колеблется от 50 до 200 метров. Положительной стороной данной схемы является то, что срок действия такой скважины составляет около ста лет.
2. Теплообменник горизонтального типа – теплообменник, при котором трубопровод оборудуется ниже того уровня, который доступен для промерзания. Такая схема позволяет оборудовать геотермическим отоплением только дом с небольшой площадью. При этом площадь коллектора для обогрева будет значительно превышать площадь самого дома. К тому же, следует учитывать то, что трубы в данной схеме нельзя оборудовать вблизи от крупных деревьев, что естественно, далеко не всегда является удобным.
3. Если под домом на необходимой глубине расположен водоем, очень удобной является третья схема. Она не связана с крупными денежными затратами а также длительными работами. Однако установка геотермальной отопительной системы возможно только в том случае, если водоем находится в почве недоступной для замерзания в зимнее время года, но не глубже чем 100 метров.

Как правило, второй (внешний) контур представляет собой конструкцию из полиэтиленовых труб. Перед проведением земельных работ производят необходимые расчеты.

Оптимальным показателем является 40-50 Вт энергии на один квадратные метр коллектора. Таким образом, в зависимости от мощности насоса, появиться необходимость в глубокой (до 200 метров) скважине.

Преимущества и недостатки

Геотермальная энергия, запасы которой настолько велики, что лишь 1%, скрытый в земной коре общей глубиной в10 км может обеспечить объём в 500 раз, превышающий все мировые запасы нефти и газа. Выделяют четыре основных типа геотермальной энергии:

1. Это тепло земли из небольших глубин, используемое тепловыми насосами.
2. Энергия горячего пара, воды в земной коре, используемая в настоящее время для производства электроэнергии.
3. Тепло, идущее с глубоких слоев без наличия воды и энергия магмы, накапливаемая в вулканических зонах.
4. Использование этого удивительного дара природы определяется только существующим уровнем техники, возможностями технологии и экономическим расчётом.

Современные конструкции геотермальных отопительных систем имеют как положительные, так и отрицательные моменты.

Основным отрицательным моментом является стоимость. Но это только кажется в начальный момент. Все затраты окупаются по различным данным за 4, 5 лет. Это связано с тем фактом, что современные модели тепловых насосов используют для своей работы гораздо меньше энергии, чем любые другие системы отопления. При потреблении 1 кВт электроэнергии их отдача составляет 5 кВт.

Положительные моменты:

1. Они не сжигают топливо и не производят вредные выбросы различных соединений в окружающую среду.
2. Минимальные затраты на обслуживание с высоким значением КПД.
3. Экологическая безопасность.
4. Надёжные свойства пожарной безопасности системы.

Практичные параметры

Функционирование системы для отопления основным образом отличается этим параметром, как количество калорий энергии тепла. Что же касается подробных расчетов и выкладок, они в этом случае доступные только для проектов, в их основе лежит функционирование тепловых насосов. Так как нормативная база для отопительных геотермальных систем отсутствует, при ее создании следует пользоваться такими СниП’ами, как 2.04.05–91 и 23-01-99, которые затрагивают проектирования и монтажного процесса климатсистем общего направления.

Чтобы грядущая система отличалась эффективностью, примите к сведению следующее: подземные воздушные каналы устанавливают так, чтобы плотность расположения равнялась 2,7 (или больше) м на 1 м2 полезной территории оранжереи/теплицы. Если этот показатель сделать меньше, система будет не такой эффектной. А при стабильном климате лучше расположить коммуникации размещенные под землей очень плотно.

Классификация в зависимости от типа конструкции

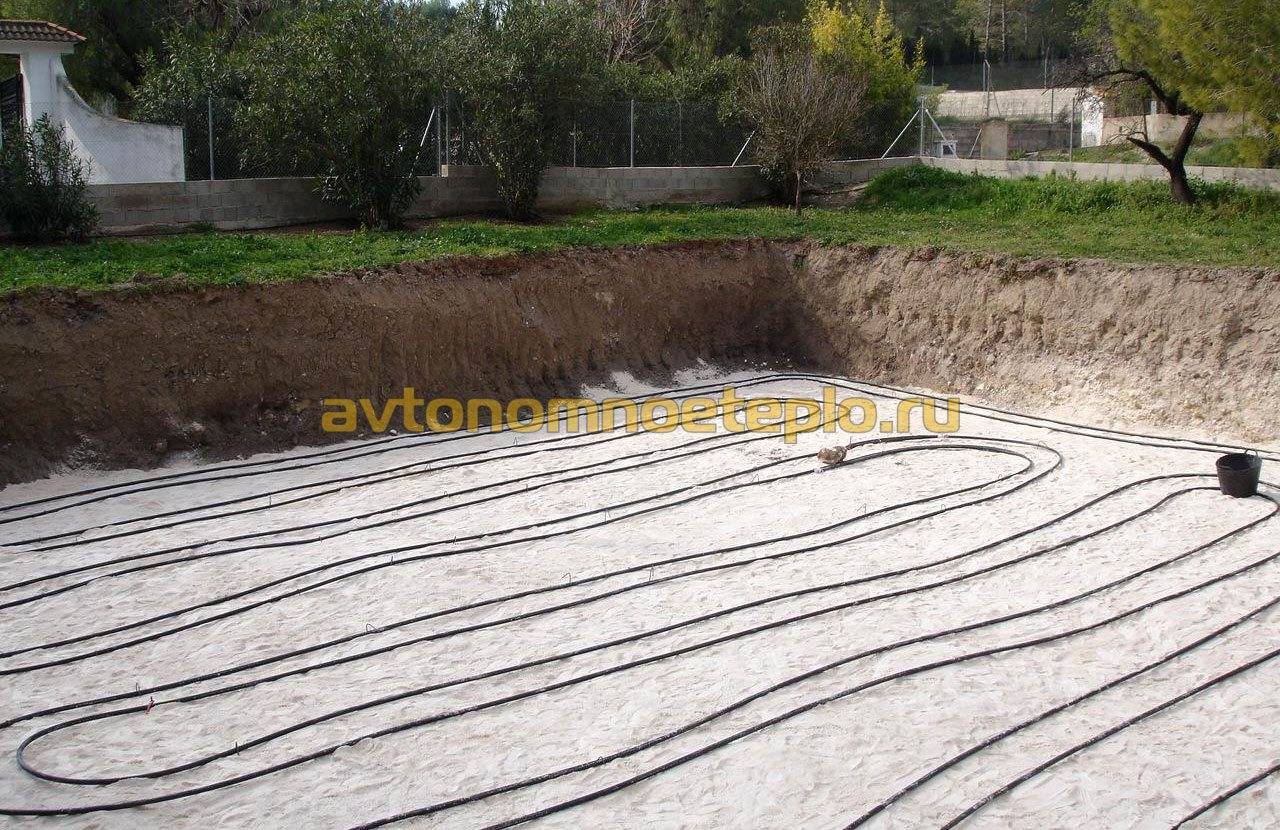

Горизонтальный теплообменник

Данная разновидность обустройства отопления в доме считается одной из самых дорогих и связано это с ценой оборудования и земельных работ. В такие моменты многие потребители задумываются, на чем же им сэкономить и единственное, что приходит в голову – монтаж. Однако, чтобы понять так ли это, стоит оценить особенности устройства и возможные варианты конструкции.

• Горизонтальный теплообменник. При выборе данной конструкции трубы укладываются под землей, при этом глубина должна быть больше уровня промерзания почвы. Однако, такой вариант требует выделения территории под контур. Представьте только, если необходимо обогреть дом площадью 250 м2, то потребуется 600 м2 на обустройство контура. Кроме того необходимо учитывать некоторые технические моменты. Например, все элементы должна располагаться на минимальном расстоянии от дерева – 1,5 метра. Если участок облагорожен, то это уже создает определённые неудобства.
• Вертикальный вариант не требует выделения большой площади, однако значительные расходы потянет применение бурильного оборудования. Создание скважины – трудоёмкий процесс, однако, данная конструкция простоит не меньше ста лет. Такой вариант подходит для территорий, которые уже обустроены.
• Водоразмещённый вариант задействует энергию воды и позволяет значительно сэкономить на обустройстве. Единственное требование наличие водоема в пределах 100 метров, его площадь должна быть не меньше 200 м2, а располагаться конструкция должна не глубже, чем три метра.

Как показывает практика осуществить монтаж своими руками сложно. С учетом того, что будет много средств вложено в оборудование, не стоит экономить на процессе установки, и следует обратиться к профессионалам.

Обзор насосов: производители и модели

Устройство теплового насоса

Эффективное функционирование всей системы определяется правильным выбором теплового насоса. По принципам действия насосы относятся к современному экологически чистому типу оборудования. В процессе их работы не происходит выделения вредных веществ в окружающую среду.

Они подразделяются на:

• компрессионные;
• абсорбционные тепловые насосы;

Первые приводятся в действие за счет питания электричеством, вторые могут использовать энергию других видов топлива.

В настоящее время на рынке такого типа оборудования существует довольно большое количество фирм. Это позволяет приобрести тепловой насос для любой мощности за счет комбинации различных моделей, что удобно для создания геотермальных систем отопления в промышленных масштабах.

Классическим вариантом считается применение тепловых насосов фирмы Waterkotte Германия. Это оборудование с постоянным значением КПД до 500%, не зависящим от внешних факторов. Начав выпуск тепловых насосов с 1970 года, компания постоянно обновляет большой ряд современных моделей, не теряя при этом высокого качества.

Новая серия насосов EcoTouch, завоевавшая многочисленные премии, подтверждает этот факт. В нее входят модели типа DC 5027 с выходной мощностью от 6 до 26 кВт и удобным сенсорным интуитивным управлением. В число лучших современных насосов входят модель Nibe F1245 (Швеция), «Корса», Россия. В таблице приведена ориентировочная стоимость отдельных моделей насосов.

Разновидности геотермальных систем

Существует несколько видов таких систем отопления. Все они отличаются только теплообменником. Его выбор зависит от особенностей участка и некоторых нюансов местности.

Горизонтальный теплообменник используется для отопления только при наличии значительной территории, где нет огорода либо сада. Если вы хотите обеспечить тепловую энергию для загородного дома площадью в 200 м², то размеры земельного участка должны составлять минимум 600 м². Трубы располагаются в подготовленных траншеях, находящихся ниже уровня промерзания земли. Естественно, эта глубина может быть разной в зависимости от региона.

Вертикальный теплообменник помогает сэкономить место. Устанавливать такое оборудование можно, сохраняя ландшафт местности. Для углубления зондов применяется бурильное оборудование, что делает использование тепловых насосов дорогим

Важно помнить о том, что глубина скважины составляет около 100 м, а диаметр – не более 150 мм.

Некоторые теплообменники размещаются в толще воды. Подобный вариант отопления признан наиболее экономным, однако он подойдет только для тех людей, чей дом находится на расстоянии в 100 м от ближайшего водоема

В таком случае удастся использовать тепловую энергию воды. Соответственно, все трубы укладывают непосредственно на дно озера или пруда глубиной минимум в 2,5–3 м. Площадь водоема должна составлять хотя бы 200 м².

Многие люди затрудняются сделать выбор. Чтобы не ошибиться, стоит учесть финансовые возможности и некоторые особенности земельного участка. Если рядом с домом располагается водоем, который соответствует всем упомянутым требованиям, то удастся организовать геотермальное отопление своими руками. Причем разрешение на использование тепловых насосов и выполнение работ от каких-либо инстанций не потребуется. Если говорить об использовании других систем, то для вертикального теплообменника потребуются значительные финансовые вложения, а для горизонтального – много незанятой земли.

Геотермальное отопление дома: принцип работы

В связи с повышением цен на традиционное топливо, потребители все чаще задумываются об использовании альтернативных источников энергии. Достойной альтернативой газовым котлам и работающим на угле, стали теплонасосы — отбирают тепло из грунта или подземных вод.

Принцип действия таких агрегатов основан на переносе преобразованной теплоэнергии от источника к потребителю. Грунт и подземные воды имеют стабильную среднегодовую температуру, которая колеблется в пределах 7-12°C, на глубине ниже уровня промерзания. Этого условия достаточно, чтобы обеспечить эффективное геотермальное отопление дома.

Геотермальные тепловые насосы требуют установки коллектора, внешнего контура, который может быть:

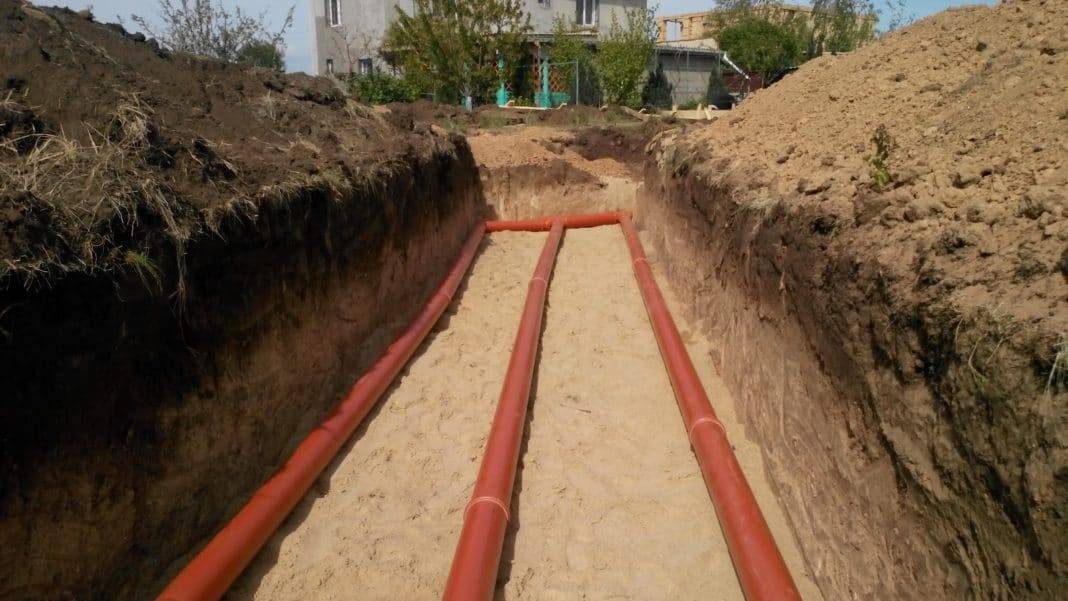

• Горизонтальный. Укладывается ниже уровня промерзания грунта. Извлекает энергию из почвы.
• Вертикальный. Требует бурения специальных скважин, получает тепло из грунта или подземных вод.

Расчет геотермального отопления дома

Владельцы частных домов, решившие перейти на более экономичный вид энергоресурсов, могут оценить эффективность геотермального теплонасоса, вычислив мощность, которая потребуется ему для отопления здания. Делается это по формуле:

Q = (k x V x ∆T)/860, где:

Q — теплопотери здания, по этому параметру выбирается мощность теплового насоса для обогрева помещения (ккал/час). 1 кВт/ч = 860 ккал/ч;

k — усредненный коэффициент теплопередачи конструкций здания: например, если k=1, здание из кирпича, k=0,6 — хорошо утеплено, а 4 — это пристройка из досок;

V — суммарный объем всего отапливаемого помещения, в куб.м.;

∆T — максимальный перепад температур внутри и снаружи помещения.

Возьмем капитальный кирпичный дом площадью 100 м и высотой стен 3 м. Минимальная внешняя температура зимой составляет -25ºС, в доме 20ºС. В итоге, получаем:

Q = (1*300*(20-(-25))/860 = 15,698 кВт.

Таким образом для отопления нашего здания нам потребуется тепловой насос мощностью 16 кВт.

Каким будет геотермальное отопление для дома и принцип его работы выбирают, исходя из географических особенностей местности — наличия свободных участков земли, водоемов, глубины промерзания грунта. Если местность не позволяет установку горизонтального коллектора. Все расчеты лучше доверить специалистам профильной компании, имеющим практический опыт монтажа геотермальных систем.

Схема системы геотермального отопления дома

Устройство геотермальной системы отопления состоит из:

• непосредственно насоса,
• внешнего теплообменника — коллектора,
• внутреннего отопительного контура, в который поступает тепло. Это могут быть радиаторы, теплые полы, и т.д.

Во внешнем элементе хладагент забирает тепло из источника — грунта или воды. Далее хладагент циркулирует в системе и в конце отдает тепло в отопительный контур.

Учитывая, что земля и вода — ресурсы неисчерпаемые, а за использование их в качестве источников тепла не нужно платить, то геотермальное отопление дома выгодно в долгосрочной перспективе и окупается за несколько лет. Причем рабочий ресурс системы в несколько раз выше. Естественно, теплонасос потребляет какое-то количество электроэнергии, но оно в 4-5 раз меньше количества тепла, которое он генерирует.

Особенности и порядок монтажа

Установку геотермального отопления в частном доме следует доверить специалистам. Основные трудности возникают при монтаже контура-теплообменника в грунт. Основными этапами являются следующие:

1. Выезд инженеров на место. При этом они выясняют особенности местности и выбирают самый эффективный способ монтажа.

2. Заключение договора и приобретение оборудования.

3. Монтажные работы. Выполняется установка теплообменников в грунт. Затем происходит подключение геотермальной установки к отопительному контуру здания.

4. Пуско-наладочные работы. После их окончания подписывается акт о сдаче.

На эффективность функционирования установки оказывает влияние вид источника тепла. Самым эффективным считается монтаж контура теплообменника вблизи термического источника или на дне водоема. Компания, устанавливающая оборудование, может предоставить клиенту дополнительные гарантийные обязательства. В соответствии с действующим законодательством это допускается при условии оплаты таких услуг. Заказчику это обойдется в дополнительную плату.

Монтаж и установка геотермального отопления

Основная сложность относительно монтажа геотермального оборудования связана с установкой контура теплообменника в грунте-земле. Хотя в интернете можно найти большое количество советов как выполнить эти работы самостоятельно, практика показывает, что большинство советов невозможно применить без специального профильного образования, следовательно, все работы должны выполнять профессиональные монтажники, являющиеся представителями производителя.

После обращения к специалистам, геотермальные системы отопления частных домов за счет тепла земли устанавливаются в следующие несколько этапов:

1. Выезд инженера на дом. Во время первого визита берутся пробы грунта, определяются особенности местности и принимается решение о наиболее эффективном монтаже геотермальной системы. На эффективность установки может влиять также источник предполагаемого тепла. Более производительным считается монтаж теплообменников на дне водоема или у истоков термических источников.
2. Заключение договора и приобретение необходимого оборудования. Расценки могут существенно отличаться в зависимости от сложности проведения монтажных работ и других нюансов. Но в среднем, если выбран качественный немецкий производитель, стоимость установки будет приблизительно равняться его цене. Приобретение под ключ установки Vaillant для дома в 350 кв. м. обойдется приблизительно в 21 тыс. $
3. Монтажные работы. Отопление частного дома подземными геотермальными источниками тепла, а точнее, его эффективность во многом зависит от правильного проведения работ на этапе монтажа. После того как водяные теплообменники будут установлены в грунт, выполняется подключение к геотермальной установке и системе отопления дома.
4. Пуско-наладочные работы. Инженер запускает систему и выполняет точную регулировку устройства. После настройки подписывается Акт о сдаче работ.
   Согласно действующему законодательству, предприятие устанавливающее оборудование, может предоставить дополнительные гарантийные обязательства при условии оплаты этих услуг. Такие гарантии обойдутся еще в дополнительную 1000 $.

Геотермальные электростанции России

В прошлом году суммарная мощность выработанной ими энергии составила 74 МВт. Помимо этого, геотермальная энергия широко используется для отопления жилых домов и горячего водоснабжения.

Помимо Дальневосточного региона геотермальные ресурсы сосредоточены на Северном Кавказе, Ставрополье и Кубани. Они также обнаружены в Калининградской области и Западной Сибири.

Мутновская ГеоЭС

Электростанция работает по прямой схеме – пароводяная смесь подается по трубам из 12 скважин. Далее на сепараторах происходит ее разделение на пар и воду, после чего пар поступает на турбины, а горячая вода – закачивается обратно в горные пласты. На Мутновской ГеоЭС установлены две турбины по 25 МВт каждая. Полученная энергия поступает в единую энергосистему.

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Достоинства и недостатки систем геотермального отопления

   Основной недостаток, которым отличаются все геотермальные установки – сложность и высокая стоимость работ. Тепловые насосы для отопления дома нужны вне зависимости от того, каким образом нагревается теплоноситель, однако стоимость таких агрегатов для разных систем значительно отличается.

   В качестве достоинства систем кондиционирования часто отмечают «бесплатность» энергоресурса, однако, для того, чтобы реально оценить расходы, необходим более точный подсчет. Действительно, тепловая энергия при реализации такой системы не стоит ни копейки, однако, для ее аккумуляции, транспортировки и передачи в дом необходимо электричество, за которое придется платить.

   Несомненным преимуществом геотермальных систем является то, что ресурсы ее неисчерпаемы: у вас могут кончиться дрова, уголь, паллеты, прекратиться подача газа из-за аварии, но тепло земли закончиться не может, поскольку почва аккумулирует более 90% солнечной энергии.

   Еще одним плюсом является экологичность системы, работа которой не связана с выделением вредных продуктов горения.

Принцип работы и устройство геотермального отопления

• воздух – вода
• земля – вода
• вода – воздух
• вода – вода
• земля – воздух
• вода – вода
• воздух – воздух

• внутреннего контура, который расположен в доме. Он (они) сделан как и при обычном отоплении и состоит из труб и радиаторов. В схему могут быть добавлены теплые полы.
• внешнего контура, который имеет больший масштаб чем внутренний, хотя его размеры можно увидеть только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз.
• ключевым элементом, который связывает внешний и внутренний контур является тепловой насос, который занимает место приблизительно как стиральная машина или котел отопления.Он состоит из:- испарителя, основная функция которого – превращение в пар жидкого хладагента. Хладагент, циркулируя по замкнутому контуру, проходит через испаритель. В нем хладагент разогревается и превращается в пар. Образующийся пар под низким давлением направляется в сторону компрессора.- компрессора, основная функция которого – повышение давления и температуры паров, образующихся в результате кипения хладагента. В компрессоре пары хладагента подвергаются действию давления и их температура возрастает. Компрессор перекачивает под большим давлением разогретый пар в сторону конденсатора.- конденсатора, основная функция которого – отдаче тепловой энергии внутреннему контуру отопительной системы. Серийные образцы, изготавливаемые промышленными предприятиями, оснащаются пластинчатыми теплообменниками. Основным материалом для таких конденсаторов служит легированная сталь или медь. Для самостоятельного изготовления теплообменника подойдет медная трубка диаметром полдюйма. Толщина стенок труб, используемых для изготовления теплообменника, должна быть не менее 1 мм. При этом змеевик рассчитыается по формуле МТ/0,8 РТ, где МТ – мощность тепловой энергии, которая выдает система; 0,8 – коэффициент теплопроводности при взаимодействии воды с материалом змеевика; РТ – разница температур воды на входе и на выходе.– терморегулирующий, или иначе дроссельный, клапан устанавливается в начале той части гидравлического контура, где циркулирующая среда высокого давления преобразуется в среду с низким давлением. Точнее дроссель в паре с компрессором делят контур теплового насоса на две части: одну с высокими параметрами давления, другую – с низкими.При прохождении через расширительный дроссельный вентиль циркулирующая по замкнутому контуру жидкость частично испаряется, вследствие чего давление вместе с температурой падают. Затем поступает в теплообменник, сообщающийся с окружающей средой. Там захватывает энергию среды и переносит ее обратно в систему. Т.е. с помощью дроссельного клапана происходит регулирование потока хладагента в сторону испарителя. При выборе клапана нужно учитывать параметры системы. Клапан должен соответствовать этим параметрам.

1. Незамерзающая жидкость нагревается на глубине, под землей до температуры, к примеру, 5–7ºС и поступает в тело теплового насоса.
2. Внутри агрегата стоит теплообменник и нагретая жидкость, проходя через него, отдает тепло второму контуру, после чего уходит под землю за новой “порцией тепла”.
3. Фреон, который испаряется во втором конуре попадает в компрессор и при сжатии его температура доходит до 100ºС, чего вполне хватает чтобы разогреть жидкость во внутреннем контуре.
4. Разогретый фреон поступает в расширительный экран, где давление и температура нормализуются и все начинается снова.

Геотермальные источники отопления

Возникает резонный вопрос — откуда берется эта низкотемпературная энергия? Ответом на это может служить название системы. Практически во всех случаях источником геотермальной энергии остается земля, грунтовые воды, а в тех случаях, когда дом строится на берегу водоема, источником тепла легко может служить большая масса воды. также в отдельных случаях для работы геотермальной системы используют специально созданные искусственные водоемы.

Правда, для этого необходимо обеспечить довольно большой объем незамерзающей воды, поэтому искусственные водоемы применяются не так широко, как геотермальные системы, работающие на энергии земли.

Как работает геотермальная электростанция

Энергию в виде пара или горячей воды геотермальная электростанция получает от тепла Земли по специально пробуренным скважинам. Температура внутри их возрастает на градус по мере погружения вглубь через каждые 36 метров.

Получить энергию на ГеоЭС можно несколькими способами:

• Прямая схема представляет собой подачу пара по специальным трубам на турбину, соединенную с генератором;

Непрямая схема практически ничем не отличается от предыдущей за исключением того, что пар в трубах проходит дополнительную очистку от «агрессивных» газов, разрушающих трубы;

При смешанной схеме из образовавшегося конденсата удаляются не растворившиеся в нем газы;

Принцип работы бинарной схемы состоит в том, что в качестве рабочего тела вместо воды используется другая жидкость с более низкой температурой кипения (к примеру, изопентан), которая, проходя через теплообменник, превращается в пар для вращения турбин.
