Как правильно сделать заземление газового котла

Кто и как проверяет заземление котла и как получить нужный документ

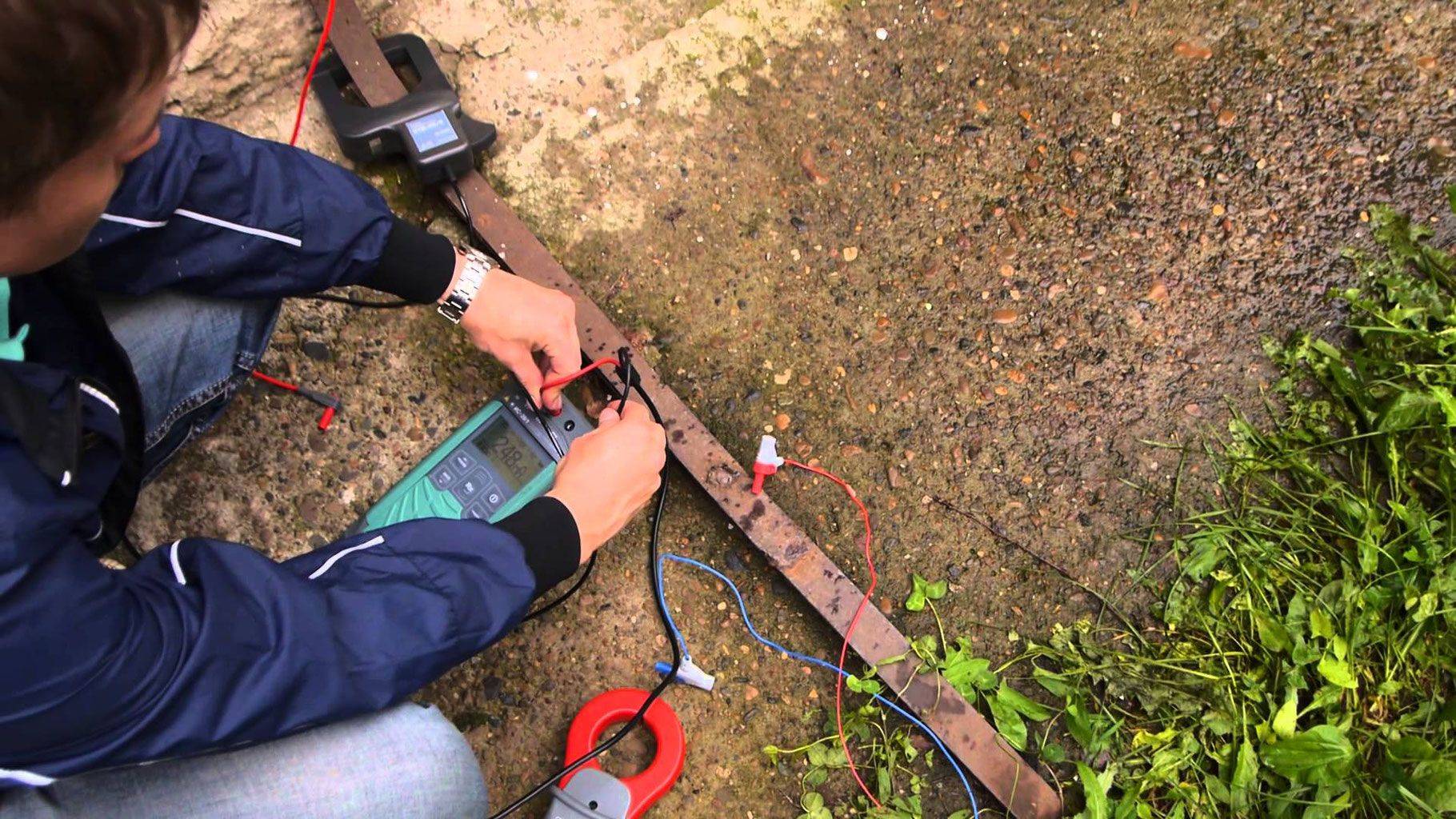

Все лаборатории, имеющие право на проведение измерения сопротивления заземляющего контура, должны иметь регистрацию в местном подразделении Ростехнадзора. Туда же и следует обращаться за проведением измерений.

Лаборатория имеет специальные выездные группы, которые выезжают по указанному заказчиком адресу и проводят измерения.

На месте работ специалист создает искусственный шлейф, один конец которого подключает к прибору, а второй втыкают в землю – сначала на максимальном удалении от проверяемого контура, а потом на минимальном. Таким образом специалист создает имитацию растекания тока с искусственного шлейфа через проверяемый контур. Полученные результаты заносят в таблицу, а испытания повторяют до 10 раз. После вычисления допустимой погрешности получают окончательный результат, который и заносят в финальный протокол. Этот документ обладает юридической силой и является единственным документом, который признает газовая служба.

Как получить акт на заземление газового котла

Официальное заключение оформляется после проведения испытаний заземления сотрудниками компании, имеющей соответствующую лицензию и регистрацию в Ростехнадзоре. В акте указываются климатические условия, цель измерений и характеристики грунта. Документ выдается в 2 экземплярах, один из которых хранится у собственника дома, а второй передается в сбытовую компанию.

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Акт для вновь устанавливаемого отопительного оборудования

Акт на дымоход обязателен для котлов, которые устанавливаются в новую систему отопления. Происходит это следующим образом:

  1. Сначала в зависимости от размеров зданий и его помещений рассчитывается количество радиаторов и их общая тепловая мощность, соответствующая нормативам, где в основе лежит соотношение: на 10 м² отапливаемой площади требуется 1 кВт тепловой энергии с учётом высоты потолков в пределах 3 м.
  2. На основе расчётных данных выбирается по мощности отопительный котёл.
  3. По котлу выбирается дымоход: его диаметр, количество отводов, высота.
  4. По мощности отопительного оборудования рассчитывается и вентиляционная система, обязанности которой – обеспечить требуемый воздухообмен в помещениях, где располагаются приборы, сжигающие топливо.

Уже после монтажа всего оборудования оформляется акт на дымоход, в котором обозначается, что этот элемент отопительного агрегата полностью соответствует выбранному котлу.

Если дымоход внешний, то карман собой представляет тройник с крышкой для свободного патрубка. Нередко крышку заменяют боковой дверцей, закрываемой на щеколду. Если дымоотводная труба располагается внутри помещений, то ревизия устанавливается в виде открытого патрубка (прикрытого крышкой) снизу самого дымохода.

Акт на дымоход является документом, который надо обязательно представить в газоснабжающую организацию для получения документации первичной газификации. Без него не выдадут разрешение на врезку.

Проверка заземления

По действующим нормативным государственным документам проверку должна осуществлять газовая служба в лице ее представителя. Однако для объективного заключения требуется оценка электротехнической лаборатории, которая проводит замеры величины общего сопротивления контура заземления. Все зависит от местоположения частного дома и близости его к административным центрам. В некоторых районах представители газовой службы проверяют сами все характеристики контура заземления. После проведения замеров и при их соответствии норме, составляется «Протокол проверки состояния заземлителей и заземляющих устройств». Кроме этого, сотрудник электротехнической лаборатории обязан представить документ о регистрации лаборатории. Только в этом случае заключение имеет действительную законную силу.

Акт заземления котла выдает региональное отделение газовой службы. Он состоит из нескольких документов:

  • технический отчет о проведенных испытаниях;
  • список технической документации;
  • свидетельство о регистрации электролаборатории:
  • протокол проверки наличия цепи между котлом и контуром;
  • протокол освидетельствования контура заземления;
  • перечень используемых измерительных приборов;
  • дефектная ведомость.

Эксплуатация газового котла возможна только после получения акта, поскольку без него может быть отказано даже в подключении дома к магистральному газопроводу.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

  • Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
  • Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

  • принудительная циркуляция производится, благодаря насосам;
  • естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

  1. Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
  2. Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается

Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Зачем нужны заземлители газовой системы

По типу установки газовые отопительные устройства дома могут быть напольными и настенными. Если выбран настенный вариант, можно отапливать лишь дома малой площади. Такое оборудование компактное и включает проточную систему нагрева воды или камеру сгорания.

Газовые агрегаты напольного типа монтируют внутри особых помещений дома (котельных), предназначенных специально для этой цели, их площадь — не менее девяти метров квадратных. Газовый котел закрепляют недалеко от стены на полу. Как и у электрокотлов, в газовых устройствах основные материалы для изготовления — сталь, чугун. Любой котел должен иметь свою систему заземления, которая будет служить и как громоотвод.

Зачем нужно делать заземлитель для такого оборудования? Поскольку котлы выполнены из металла, на их поверхности присутствует статическое электричество. Когда громоотвод отсутствует, электронная система управления устройством (плата) может испортиться. Есть и другие причины необходимости громоотвода и заземлителей:

  1. Риск поражения человека. Дотронувшись до оборудования, жильцы дома могут ощутить боль, а порой испытать более неприятное поражение током (например, дети).
  2. Опасность взрыва дома. Если заземлители и громоотводы отсутствуют или смонтированы неправильно, статическое электричество может вызвать возгорание, пожар, взрыв.

Смонтированная схема должна соответствовать нормам технического регламента, иначе котел прослужит недолго, быстро испортится, а последствия могут быть тяжелыми.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Подготовка и составление проекта

Как и при монтировании громоотвода, для газового котла схема с заземлителем вначале должна быть спроектирована. Макет стоит нарисовать на бумаге: обычно схема представляет собой равносторонний треугольник со сторонами до 2,5 метра длиной, реже — квадрат, пятиугольник, линию. Последний вариант делают для экономии места участка вблизи частного дома.

Подготовка включает сбор нужного оборудования, проверку его исправности:

  • аппарат сварочный;
  • дрель, перфоратор;
  • болгарка;
  • лопата, кувалда;
  • мотобур для твердого грунта.

После этого можно переходить непосредственно к работе.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Подключение контура

Первый этап монтирования громоотвода для газового котла — рытье траншеи шириной до сорока сантиметров, глубиной — до семидесяти. Ближний угол треугольника (или другого выбранного элемента) направляют к дому, от него роют прямую канавку по направлению к цоколю. Затем по вершинам треугольника забирают немного заостренные стальные проводники (затачивают их концы болгаркой). Верхний край электродов должен выходить из земли на 20 см, в окончание работ их покрывают землей.

Далее точечно приваривают металлическую полосу к контуру, выводят ее к частному дому на месте предполагаемого входа. Нужно приподнять полосу на пятьдесят сантиметров при помощи стального штыря, приварить железный болт М8, присоединить медный кабель, завести домой. Сам котел подключают к щитку через УЗО трехжильным проводом.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Нормы и периодичность испытаний регламентируют следующие документы:

  • Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
  • Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Материалы для заземления газового котла


Кабель зануления должен соединяться со щитком

Есть нормы и правила, которые указывают параметры материалов, допустимых к организации заземляющего устройства для газового отопителя.

  • Отопитель должен быть подключен к земле через распределительный щит, оборудованный соответствующей арматурой.
  • Кабель для зануления (шина), идущий от контура в грунте к электрощиту, должен иметь площадь сечения меди не менее 10 мм квадратных, алюминия не менее 16 мм квадратных, стальной проволоки не менее 75 мм квадратных.
  • Вертикально устанавливаемая металлоконструкция должна быть собрана из трубы профильной формы, двутавра, швеллера либо уголка. Их должна объединять шина, обвязанная с ними посредством точечной сварки.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

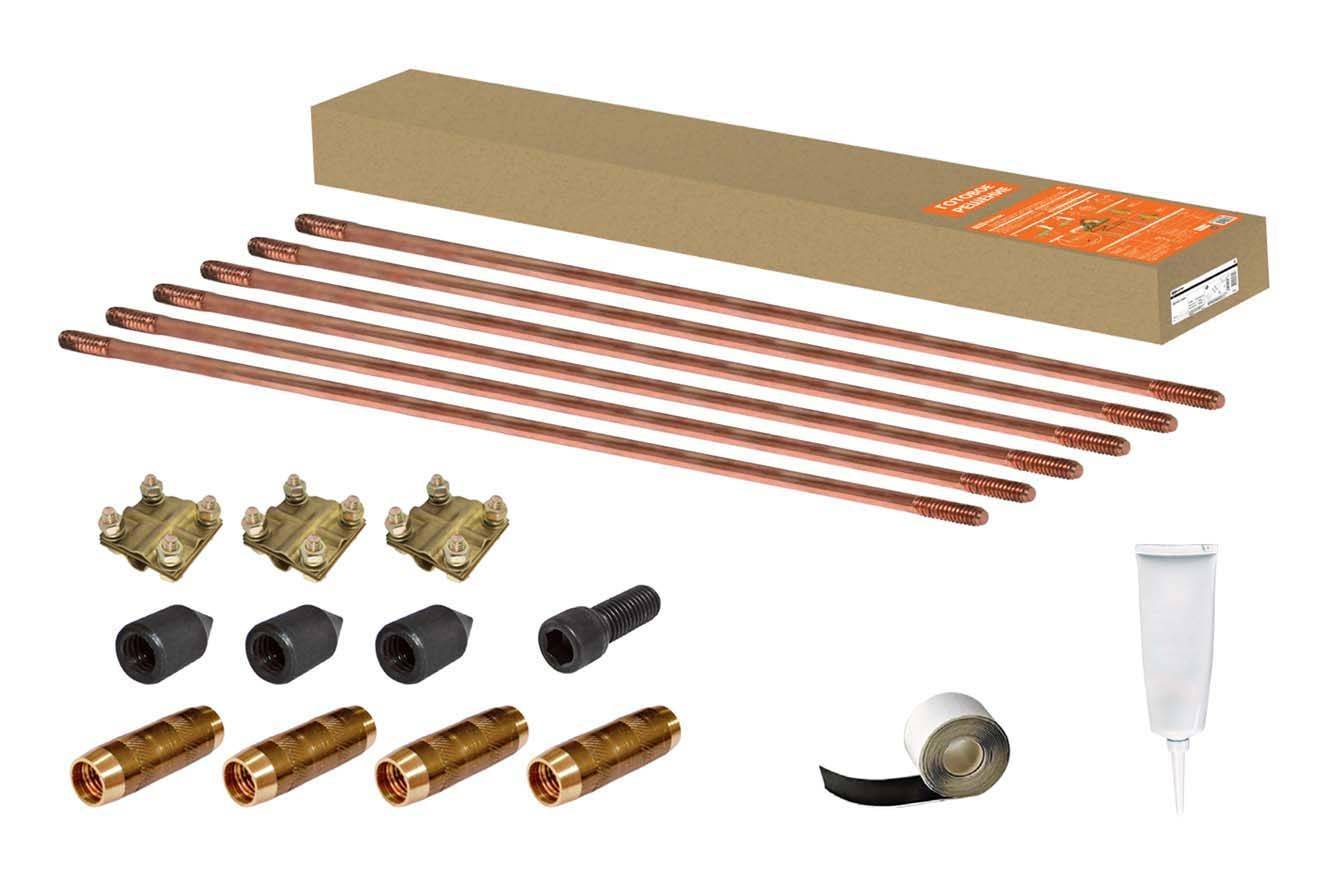

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, мм2Толщина стенки, мм
Черная стальКруглый:
— для вертикальных заземлителей16
— для горизонтальных заземлителей10
Прямоугольный1004
Угловой1004
Трубный323,5
Оцинкованная стальКруглый:
— для вертикальных заземлителей12
— для горизонтальных заземлителей10
Прямоугольный753
Трубный252
МедьКруглый12
Прямоугольный502
Трубный202
Многопроволочный канат1,8 (для каждой проволоки)35

Итого, для сборки стандартной конструкции понадобится:

  • металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
  • металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
  • металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
  • болт M8 или M10;
  • медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

  • не более 10 Ом в глинистом грунте;
  • не более 30 Ом в садовой земле близкой к чернозему;
  • не более 50 Ом в песчаном грунте;
  • не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

  1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
  2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
  3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Тонкости устройства контура

Система заземления может быть естественной или искусственной. К первому варианту относятся конструкции из металла или железобетона, которые напрямую контактируют с грунтом. Это может быть фундамент здания, трубопровод или другие подземные коммуникации.

Но для газового котла естественное заземление предусматривает наличие минимум двух контактов с отдельными частями корпуса, причем трубы канализации, отопления и газопровод в этом случае исключены. Поэтому при монтаже чаще используется искусственная система, организацию которой мы и рассмотрим.

Какой материал выбрать для заземлителей?

Для искусственного заземления проводниками-электродами становятся стержни или трубы, которые соединяются между собой металлическими полосами. Они устанавливаются в толще грунта вертикально, чтобы обеспечить работу системы даже в зимнее время года, когда верхний слой земли промерзает.

Важное условие – металлические элементы не должны быть защищены от коррозии изолирующим материалом. Срок службы заземляющего контура во многом зависит от наличия антикоррозийной защиты на его электродах – дольше всего прослужат омедненные и нержавеющие элементы. В продаже можно найти и готовые комплекты для системы заземления, которые состоят из стальных стержней (обычно с медным покрытием) и специальными заостренными наконечниками для грунта различной плотности

В продаже можно найти и готовые комплекты для системы заземления, которые состоят из стальных стержней (обычно с медным покрытием) и специальными заостренными наконечниками для грунта различной плотности.

В набор также входит антикоррозийное средство для обработки системы перед монтажом и соединительные элементы — латунные муфты, зажимы. Основное преимущество такого решения – собрать контур можно без сварочных работ и длительной подготовки. Хотя контролирующие службы ратуют за готовые наборы для заземления, конструкцию посильно изготовить самостоятельно – нарушением это не будет, а обойдется в разы дешевле

Чтобы собрать систему из подручных материалов, следует учесть несколько важных нюансов:

  • Металлоконструкции, предназначенные для установки в грунт, могут быть сделаны из профильной трубы, двутавра, швеллера, уголка.
  • Металл заземлителя должен быть защищен от разрушения оцинковкой, омеднением или, на крайний случай, антикоррозийной пастой.
  • Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с заземлительным контуром, зависит от разновидности металла, из которого он изготовлен. Для меди оптимальное значение 1 см2, для стали — 7,5 см2, а для алюминия – 16 см2.
  • Сопротивление заземлителя для песчаной земли не должно превышать 50 Ом, для глинистого грунта — максимум 10 Ом.
  • Материалы для электродов должны выбираться и с учетом сопротивления контура. Оптимальный вариант — двухдюймовые трубы либо уголки длиной от 2 м и площадью поперечного сечения от 5 см2.
  • Заземлительная шина выполняется из медной или стальной полосы (алюминий для данного случая использовать запрещено).

Соблюдение этих требований и правильно выполненный монтаж заземляющего контура поможет исключить претензии со стороны инспекторов газовой службы вне зависимости от того, использовали вы готовую модульную систему или собрали ее собственноручно.

Галерея изображенийФото из В устройстве погруженных в грунт контуров заземления используются стержни и полосы из всех видов металлических сплавов с высокой проводимостью. В приоритете стержни и полосы из нержавейки, а также из омедненной и оцинкованной сталиДля сокращения переходного электротехнического сопротивления в местах соединения наконечников со стержнями, вертикальных заземлителей и горизонтальных применяется графитовая токопроводящая смазкаВсе вертикальные заземлители должны быть связаны в единую систему горизонтальным заземлителем. Не нужно каждый из них подключать к заземляющей шинеС главной заземляющей шиной (ГЗШ) вся система заземления соединяется медным проводником. Все наружные части системы должны быть покрыты защитными составами, исключающими коррозиюКонтур заземления из нержавеющей сталиИспользование электропроводящей графитовой смазкиУстройство последовательной цепи заземленияЗаземляющая шина из луженой меди

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
