Устройство грязевика системы отопления, принцип работы

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи. Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Типы грязевиков по способу обслуживания

По способу обслуживания грязевики бывают следующих типов:

Самопромывные

В нижней части корпуса такого грязевика имеется специальный кран.  При открытии этого крана поток воды вымывает весь скопившейся шлам, грязь из грязевика. Одновременно с этим очищается и фильтрующая сетка.

Такие фильтры-грязевики позволяют эффективно устранять загрязнения из системы отопления.  Их не нужно демонтировать для промывки, поэтому они легки в обслуживании.

1. Промывные

Для очистки промывных фильтров их тоже не нужно демонтировать из системы. Достаточно произвести несложные действия. Сначала вывинтить пробку или снять фланцевую заглушку. Затем вынуть фильтрующий элемент и промыть его. При необходимости можно заменить новым. После собрать грязевым в обратном порядке и можно подавать давление в этот участок системы.

Непромывные

Чтобы очистить непромывной грязевик его необходимо полностью демонтировать из трубопровода. Из-за этого такие фильтры не пользуются популярностью и применяются довольно редко. Обычно их устанавливают в системах, транспортирующих слабозасоренную среду.

Сетка «косого» грязевика, плотно забитая шламом

Сетку следует очистить полимерный щеткой, а затем тщательно промыть сильным напором воды. Проверяется сам стакан «косого» цилиндра – там тоже не должно оставаться отложений. Затем производится обратная сборка с затяжкой пробки. Заодно можно оценить состояние уплотнительной прокладки, так как со временем она может потребовать замены.

Видео: устройство и процесс очистки «косого» фильтра

При приобретении такого фильтра следует проявлять осмотрительность. Все достоинства, упомянутые в таблице, справедливы лишь для качественных латунных изделий (некоторые могут иметь внешнее блестящее никелированное или оксидированное покрытие). К сожалению, на рынке масса дешевых подделок, сделанных из силуминовых сплавов, и гарантировать длительную работу такого фильтра – никто не возьмётся.

Чугунные «косые» магнитные фильтры

Внешне подобные фильтры очень схожи с рассмотренными выше латунными и в целом – проторяют их устройство. Различие же – в материале изготовления: корпус и пробка отлиты из чугуна. Фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали. Прокладка между пробкой и корпусом обычно паронитовая.

Дополнительные конструкционные элементы

В конструкции грязевика могут присутствовать и другие элементы, упрощающие обслуживание или увеличивающие его функциональность:

• кроме упомянутого крана слива внизу – воздушный кран вверху грязевика, для развоздушивания системы при заполнении её жидкостью;
• при относительно невысоких показателях давления в системе на боковой поверхности цилиндра может быть предусмотрено прозрачное окно для оценки степени загрязнённости;
• на входном и выходном патрубках могут быть установлены манометры, по разнице показаний которых можно оценить гидравлическое сопротивление грязевика и, как следствие, ту же степень его загрязнённости.

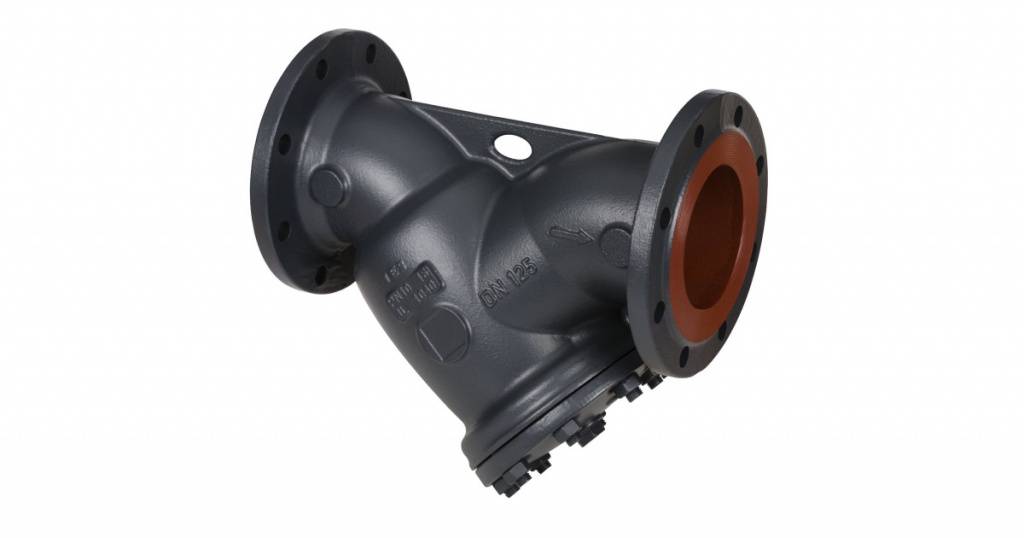

Грязевики могут выпускаться с фланцевым соединением и соединением «под сварку». Первый вариант считается предпочтительным, так как позволяет в случае необходимости легко заменить грязевик. Впрочем, такая замена – событие скорее исключительное: в силу простоты конструкции грязевики отличаются крайне высокой надёжностью, срок их службы составляет до 30-ти и более лет.

С этим читают

• Самопромывной фильтр для воды
• Как происходит установка фильтров для очистки воды?
• Фильтр для очистки горячей воды от ржавчины: виды, лучшие в рейтинге, установка
• Очистка питьевой воды. пошаговая инструкция по замене картриджей
• Что представляет собой сорбционный фильтр для очистки воды?
• При какой температуре теплоносителя отключают и включают систему отопления в многоквартирном доме по госту
• Ленинградская система отопления частного дома
• Очистка фильтров, внешнего и внутреннего блоков кондиционера своими руками
• Как делать фильтры для воды своими руками?
• Как откручивать фильтр для воды самостоятельно

Угловые и линейные фильтры

Выбор. Размер сетки и диаметр соединительной части фильтра должен соответствовать диаметру трубы. Чем больше поток воды, тем шире должна быть трубка.

Монтаж

Обратите внимание: специальные маркеры на фильтре показывают направление тока воды. Грязевик устанавливается трубкой вниз

Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь

Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе

Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь. Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе.

Где применяются. Несмотря на компактность, угловые и линейные фильтры обычно нет смысла ставить в квартирах. Они осуществляют лишь грубую очистку, которая не требуется для водопровода в многоквартирных домах.

Эксплуатация. Промывать такой грязевик придется часто — несколько раз в год, так как емкость для сбора шлама совсем невелика. Чтобы очистить фильтр, необходимо снять заглушку, его запирающую. Для этого понадобится специальный инструмент и опыт работы с сантехникой. Некоторые импортные модели оснащены специальным штуцером, который позволяет промывать фильтр, не откручивая заглушку.

Достоинства. Невысокая стоимость. В случае выхода из строя угловые и линейные фильтры несложно заменить.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

• прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
• в городских квартирах пригодится регулятор-ограничитель напора;
• подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
• эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

• Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
• Необходимо самостоятельно контролировать и пополнять засыпку.
• Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Виды и особенности устройства

Грязевики классифицируют по целому спектру особенностей – рассмотрим наиболее принципиальные.

По особенностям устройства:

1. Отстойники – имеют обычный небольшой резервуар-отстойник. Функционируют благодаря увеличению поступающего объема жидкости и одновременному снижению скорости ее движения: под воздействием гравитационных сил грязные частицы оседают на дне фильтра.
2. Сетчатые – оснащены специальной очистной сеткой: она задерживает все частицы, крупнее своих фильтрующих ячеек, благодаря чему в трубопровод проходит только очищенный теплоноситель. Грязная взвесь сначала оседает на сетке, а затем поступает в специальный резервуар-отстойник.
3. Магнитные – снабжены постоянными магнитными фильтрами: последние притягивают к себе все металлические грязные взвеси, независимо от их размера. Кроме того, магниты создают специальное поле, под воздействием которого происходит смягчение воды, что уменьшает ее негативное воздействие на отопительное оборудование.

По методу монтажа:

• с резьбовым соединением;
• с фланцевым соединением;
• со сварным соединением.

Совет. Грязевики со сварным соединением подходят только для трубопровода небольшого диаметра.

Также фильтры классифицируют по габаритам. Приспособления имеют широкий размерный ряд, поэтому чтобы не ошибиться в выборе, следует подбирать габариты грязевика с обязательным учетом двух факторов: диаметр трубопровода и рабочие характеристики отопительной системы.

Типы грязевиков

По принципу улавливания частиц примесей грязевики делятся на:

Грязевики-отстойники

У таких устройств цилиндрический корпус имеет несколько перемычек, которые резко изменяют направление потока рабочей среды при прохождении через встроенный фильтр.При падении скорости потока твердые частицы под действием силы тяжести оседают на дно, а затем очищаются.

Грязевики-отстойники в основном устанавливаются на больших трубопроводах, например, на промышленных предприятиях.

Сетчатые грязевики

Это самый распространенный тип грязевиков. В сетчатых фильтрах – грязевиках поток рабочей среды проходит через сетчатую структуру с ячейками определенного размера. Частицы ржавчины и примесей, диаметр которых превышает размер ячейки, остаются в грязевике.

Бывают фильтры грубой и тонкой очистки. Грязевики с грубой очисткой фильтруют частицы загрязнений размером от 5 до 300 мкм. Фильтры тонкой очистки задерживают более мелкие фракций – до 5 мкм.

Грязевики с тонкой очисткой применяют в случае, когда требуется   дополнительная очистка воды, например, в бытовых водопроводах.  Для систем отопления вполне достаточно фильтров грубой очистки.

Магнитные грязевики

В магнитных грязевиках основным   фильтрующим элементом являются магниты. В таких изделиях происходит двойная фильтрация.  Сначала вода проходит через сетчатый фильтр, который задерживает крупные частицы. Далее в работу вступает постоянный магнит, установленный в корпусе грязевика, который притягивает к себе мелкие частицы металла и металлической окалины. Это помогает уменьшать скопления накипи на стенках труб и препятствует образованию ржавчины.

Эффективность магнитных грязевиков значительно выше чем у сетчатых. Однако, стоимость магнитных фильтров больше.

Грязевик для системы отопления: устройство и принцип действия, преимущества использования

Перечень всего комплекта дополняет фильтр, необходимый для чистки теплоносителя. Фильтр еще называют грязевиком.

В проекте любой отопительной системы фильтр – это обязательный элемент. В котельной, в тепловой станции, на коллекторе или элеваторе — везде применим грязевик.

При индивидуальной застройке малоопытные хозяева даже не могут подумать о том, какую функцию несет этот примитивный элемент фильтрации. Напрасно. Ведь любой грязевик стоит недорого, прост в обслуживании и установке.

Его наличие обязательно продлит работу всей системы без аварий, ведь никто не хочет вручную промывать рабочие элементы системы отопления или обогрева.

Зачем нужен

Еще любые фракции или мусор запросто забивают полость: насос или, элемент для теплообмена.

Даже в меру забитые шлаком трубы в системе – это перегрузки для рабочих элементов, дополнительный расход электричества.

Преимущества

Системы, оснащенные грязевиком, имеют следующие плюсы:

1. Главные узлы системы (котел, подающий насос) защищены от грязи, засора рабочих каналов. Период работы системы в целом увеличивается в несколько раз.
2. Нет нужды в замене носителя тепла на более чистый, потому что штатный постоянно будет в исправном состоянии благодаря грязевику.
3. Вовремя установленный фильтр освобождает пользователей системы отопления от периодической промывки и прочистки.
4. Система, которая поддерживается в чистоте, обеспечит правильную отдачу тепла, без перерасхода энергии. Экономия может достигнуть в данном случае показателя в 40%.

Современные грязевики и грязеуловители классифицируются:

1. По особенности исполнения:

   • фланец;
   • резьба;
   • приварка.
2. Варианты расположения:
   • вертикальный;
   • горизонтальный.

Размещение

Грязевик – это узел для расширения трубопроводной системы с изменением направления потока воды.

Его размеры связаны с диаметром труб системы и с рабочими характеристиками

Очень важно около грязевика установить манометры, которые покажут уровень гидравлического сопротивления. Их монтируют с обеих сторон от фильтра

Статью о том, как выбрать циркуляционный насос для системы отопления, читайте здесь

Статью о том, как выбрать циркуляционный насос для системы отопления, читайте здесь.

Фильтры для котельных

Такие устройства используют для фильтрации крупного шлака и взвесей в 200-300 миллиметров.

Грязевик улавливает загрязнения, попадающие в систему из носителя тепла.

Это устройство работает благодаря вводному патрубку, через который в корпус проходит жидкость системы, замедляясь. Этот эффект достигается из-за уменьшения сечения прохода. Частицы, называемые мусором или шлаком, в этот момент осаживаются.

Для фильтровки частиц более мелкого диаметра, предусмотрена сетка с мелкой ячейкой. Она тоже способствует снижению скорости движения жидкости в системе для получения осадка.

Статью о том, как сделать гидравлический расчет системы отопления, читайте здесь.

Абонентский фильтр или грязевик-отстойник

Абонентский вид грязевика может быть горизонтальным или вертикальным. Вертикальные модели наиболее популярны.

Абонентский фильтр имеет огромный ресурс для эксплуатации, примитивен в монтаже и обслуживании. Объем внутреннего содержания увеличит периодичность профилактической работы.

По конструкции абонентский грязевик – это корпус по форме цилиндра – трубы. С каждой стороны к нему приварены фланцевые патрубки. По свойствам эти патрубки различимы на «Вход – выход». По диаметру патрубок должен быть одинаков с трубой, на которую ставится грязевик – отстойник.

Имеет несколько отверстий, ориентированных на расчет площади, которая удваивается на площадь патрубка в сечении. Отверстия закрываются фильтрующей сеткой, имеющей нужное сечение.

Снизу фильтр-отстойник оснащен приваренным фланцем. На него закрепляется болтами дно или специальная заглушка. Чаще всего в отсоединяемой заглушке есть сливной кран для оттока накопившегося шлака. Вверху фильтр качественно заваривается, однако должен быть кран или иное отверстие для воздуховода.

Жидкость системы теплоносителя, пройдя через грязевик-отстойник, подвергается фильтрации в два этапа. Более крупный шлак оседает на замедленном оттоке за счет силы гравитации, а мелочь задерживается сеткой.

Невысокая стоимость и простота абонентского грязевика рождает спрос и массовое применение.

Смотрите видео, в котором специалист подробно показывает процесс очистки грязевика для системы отопления:

Виды фильтров

Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.

Виды:

1. Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
2. Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
3. Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.

При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.

По принципу обслуживания бывает три вида фильтров:

• Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
• Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
• Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.

В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.

Латунные

Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.

Чугунные

Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.

Фланцевые магнитные

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

Абонентские грязевики

Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.

Самоочистные грязевики

Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.

В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.

2 Где устанавливать?

Разберемся с тем, где и как следует установить фильтр для отопления. Установка фильтра зависит от того, какой прибор мы собираемся монтировать.

Фильтр грубой очистки эксплуатируется меньше всего, но обойтись без него никак нельзя. Грязевики, как их называют в народе, необходимо установить так, чтобы они отсеивали крупные отходы со всей жидкости, что поступает в систему отопления.

Фильтр тонкой очистки с мембраной

Желательно установить фильтр грубой очистки на входе в систему либо на входе в конструкцию насоса. Если трубопровод большой, с огромным количеством радиаторов, то рекомендуется установить грязевики на всех развилках, особенно между этажами.

Фильтры тонкой очистки выполняют более уточненные задачи и их в процентном соотношении на один трубопровод нужно больше. Лучше всего они работают в тандеме с грязевиками, но только если смонтированы после первых.

Магнитный фильтр, выполняющий довольно специфичные задачи по удалению из потока металлических частиц, следует монтировать на входах в систему, а также для безопасности, перед входной трубой обогревателя.

2.1 Виды и отличия

Подбирая фильтр для котла, нужно обратить внимания на его разновидности. Частично мы уже отметили несколько самых популярных разновидностей фильтров.

• Грубой очистки;
• Тонкой очистки;
• Магнитные.

Разберем каждый вариант по отдельности. Начнем с образцов для грубой очистки, так как без них не обойдется ни один отопительный контур любого частного дома.

Фильтры грубой очистки или грязевики – это простые фитинги, занимающиеся отсеиванием лишних частиц из потока внутри контура.

Отсеиванием занимается сетчатый элемент. Сам фильтр являет собой муфту с косой конструкцией. Внутри муфты находится сетчатый фильтр, а также, если у вас современная модель, маленький отвод для накопления отходов.

Фитинг для тонкой очистки, как правило, монтируется после грязевика. На нем уже установлен сетчатый или мембранный фильтр, с мелкими порами. Средний диаметр поры 100 мкм.

Таким образом, устройству удается отфильтровать большую часть отходов, способных затем превращаться в осадок. К ним относят различные магниевые соли, частицы хлора, ржавчины и т.д.

Магнитный фильтр для котла

Доказано, что наличие фильтров грубой и тонкой очистки положительно сказывается на состоянии труб и радиаторов в системах отопления.

Осталось рассмотреть магнитный образец. Магнитный фильтр несколько отличается от рассмотренных нами выше. В нем основную работу, как уже наверняка ясно из названия, осуществляет магнитный механизм.

Магнитный образец выполняет простую и очень полезную задачу – убирает все оставшиеся частицы железа и ржавчины. Причем делает это он благодаря двум или четырем магнитам, расположенным внутри муфты.

Пользу, которую приносит магнитный очистительный прибор для отопительного контура и котла сложно переоценить.

2.3 Монтаж и обслуживание

Дадим несколько советов, как лучше всего использовать комбинацию из очистительных приборов, для максимального повышения срока эксплуатации отопительных систем частного дома.

С нашей точки зрения, правильно будет использовать все типы фильтров. Не стоит скупиться. Стоимость фильтра чуть больше стоимости обычного фитинга, а вот ремонт или очистка труб обойдется вам намного дороже.

На входах в систему рекомендуем поставить фильтр грубой очистки. Если поток небольшой и идет по единственной трубе, то хватит и одного образца. В противном случае правильно будет смонтировать один фильтр в станции подкачки жидкости непосредственно возле насоса, а второй на входе в отопительный контур.

Образцы для тонкой очистки рекомендуем ставить сразу после грязевиков.

Магнитные фильтры монтируют непосредственно перед входом в трубы отопительного контура и дополнительно на входной трубе к обогревателю.

Очистительные элементы необходимо время от времени очищать, а если они слишком засорились — полностью заменять.

Желательно раз в сезон, лучше всего летом, снимать детали, промывать под проточной водой и менять кассеты, если в этом есть необходимость.

Следите за состоянием мембран и сеток внутри муфт. Потеря пластичности и слишком большая выпуклость сигнализирует о чрезмерной изношенности мембраны. В таком случае ее надо менять.
