Как выбрать электрический теплый пол: полезные советы

Виды электрических полов в зависимости от типа нагревательного элемента

По типу используемого нагревательного элемента различают следующие виды электрических напольных систем:

Пленочная. Базовым нагревательным элементом служит пленочный слой. Монтаж такой конструкции требует минимум усилий – пленка укладывается под любое современное напольное покрытие, заливка цементной стяжкой не требуется. Подходит для использования под ламинат, паркет, линолеум

Важно лишь соблюдать температурный режим, рекомендуемый производителем, для каждого отделочного материала. Популярностью пользуются 2 варианта исполнения теплого пола:

  1. Углеродная пленка. Лавсановая пленка, между двумя слоями которой проложена сетка из резистивного материала. Выпускается в готовых рулонах, которые можно разрезать на подходящие по размеру полотна. Излучают тепло, преимущественно состоящее из волн инфракрасного диапазона. Такие обогреватели согревают помещение и благотворно воздействуют на весь организм человека, оздоравливая его. Недостатки системы – ее высокая стоимость и вероятность перегрева в зонах с установленной мебелью и техникой.
  2. Биметаллические нагреватели. Конструкция из 2 слоев – сплава алюминия и сплава меди. Также излучают волны инфракрасного диапазона и выпускаются в виде разделенных на небольшие секции рулонов. Подходят для обустройства полов плавающего типа, не монтируются в слой плиточной смеси или цемента.

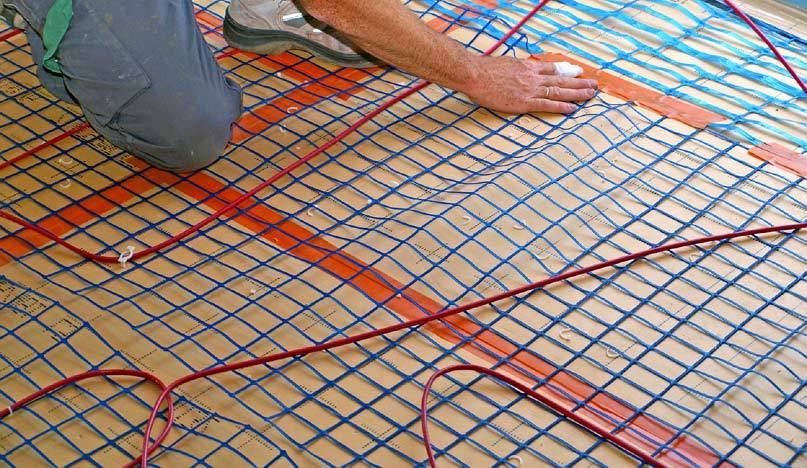

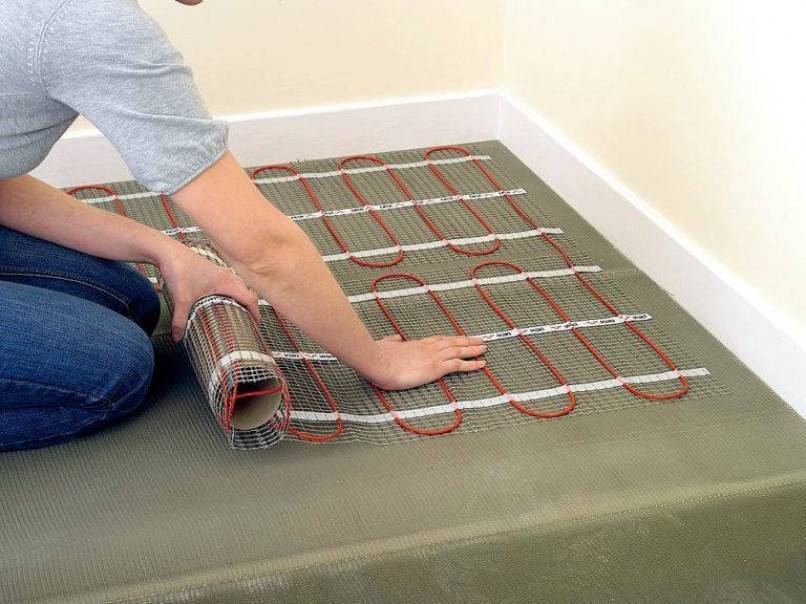

Нагревательные маты. Нагревательный мат – это уложенный змейкой на сетке из капрона тонкий кабель. Готовые изделия комплектуются термостатом и полностью готовы к укладке. Полотно легко режется на куски подходящих размеров, что позволяет использовать систему в помещениях любой формы и площади. Организовать теплый пол из матов можно на любой стадии строительства, даже когда уровень пола уже выведен, нагревающие элементы очень тонкие и не требуют нанесения слоя цемента.

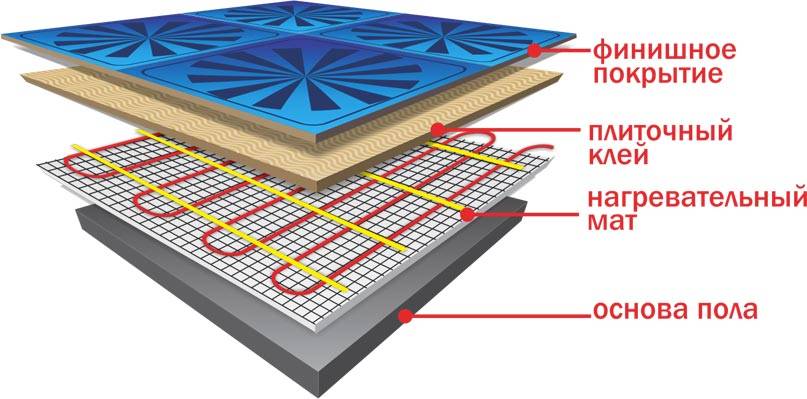

Схема монтажа нагревательных матов теплого пола: с укладкой справится даже новичок

Монтировать конструкцию предельно просто – с задачей справится даже неопытный специалист. Мат можно уложить непосредственно под ламинат «на сухую» или под плитку, предварительно нанеся на нее тонкий слой специального клея. К недостаткам систем относят их довольно высокую стоимость и возможность использования исключительно в качестве дополнительного, не основного, источника отопления.

Кабельная. Основой конструкции служит одно- или двужильный кабель. Он укладывается змейкой на металлическую основу монтажной конструкции и покрывается слоем цементной стяжки. Отличается более низкой стоимостью по сравнению с нагревательными матами. Кабель укладывают с разным шагом, обеспечивая поддержку определенной температуры даже в холодных помещениях.

Обустройство системы из кабеля стандартной толщины требует обязательного слоя стяжки, не менее 3 см, поэтому такие полы дольше разогреваются. Тонкий кабель не требует обустройства цементного слоя, сочетает преимущества отопительных матов и кабельных систем. Необходим профессиональный и внимательный подход к монтажу.

Кабельная конструкция теплого пола: решение со множеством преимуществ, но требовательное к монтажу

Теплый пол своими руками в ванной. Монтаж электрического кабельного пола

Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.Схема устройства теплого пола с помощью кабеля

Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя

Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см.Нагревательный кабель для теплого пола

Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.Типы кабельного пола

Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

Теплые электрические полы своими руками. Электрический теплый пол – преимущества и недостатки

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

климатическая зона, в которой построен дом (частный или многоквартирный);

объем помещения (площадь);

тип пола (вид напольного покрытия);

уровень теплоизоляции помещения (степень утомлённости);

состояние теплого контура (окна, двери) и уровень теплопотерь через них;

назначение помещения (жилая комната, промышленный объект);

цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;

степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв. в качестве дополнительного – 100-150 Вт/м.кв.

Принцип работы и преимущества

Тёплый пол – это отопительная система, в которой нагрев воздуха в помещении осуществляется снизу, из-под напольного покрытия.

Может использоваться как основной или дополнительный источник обогрева комнаты, но для каждого помещения он подбирается индивидуально. Диапазон регулировки температуры составляет от -30 до +70 градусов.

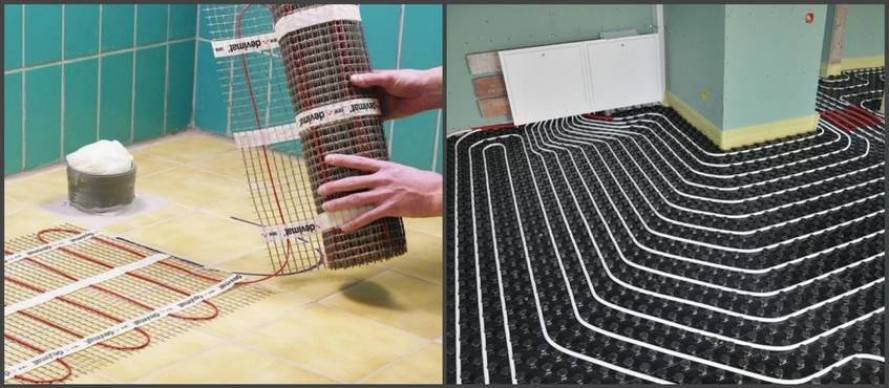

В зависимости от источника потребляемой энергии, напольные системы обогрева делят на:

1Электрические

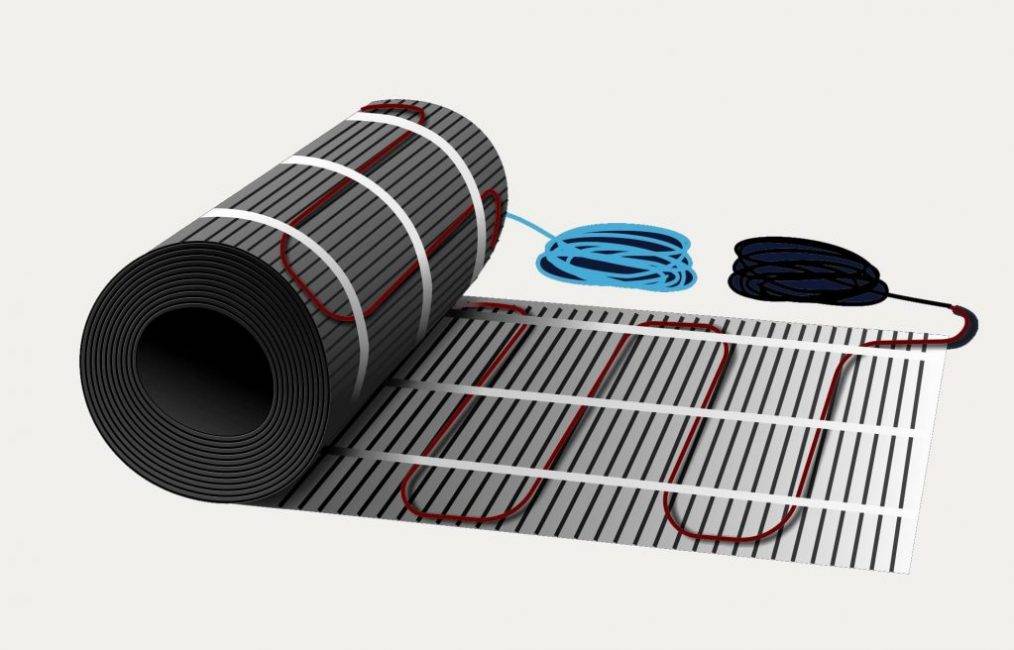

Электрический мат теплого пола

2Водяные

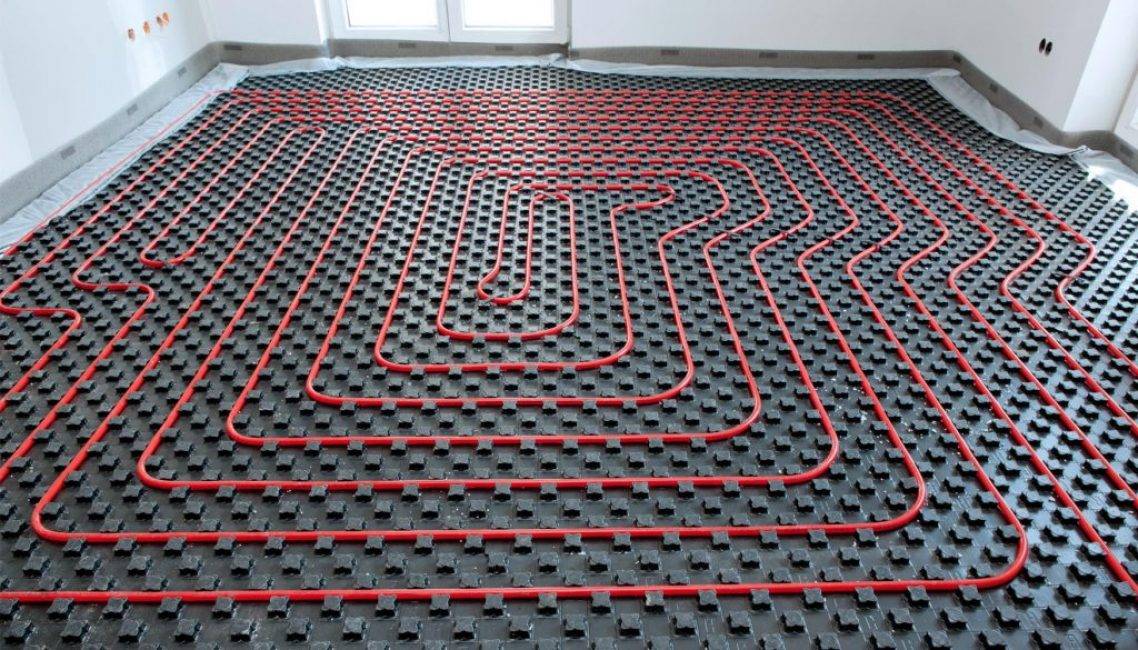

Водяной контур теплого пола

Преимущества такого отопления перед радиаторами: равномерный прогрев воздуха в помещении.

При выборе системы в расчёт принимаются такие факторы:

  • площадь помещения и его состояние (косметический или капитальный ремонт)
  • вид напольного покрытия (плитка, линолеум, ламинат)
  • какой способ управления будет востребован
  • необходимая мощность для оптимального обогрева
  • наличие дополнительного источника отопления (батареи, кондиционер, сплит-система)

Качественный напольный обогрев обладает такими характеристиками:

  • надёжность
  • долговечность
  • простота монтажа
  • экологичность
  • быстрота нагревания

В систему электрического напольного утепления входят:

1Нагревающие элементы

2Терморегуляторы (бывают механическими, электронными с сенсорным экраном и программируемыми)

3Установочный комплект (для кабельного пола – термодатчик, защитная трубка, фиксатор угла поворота, подрозетник, гофротруба)

Как передвинуть тяжелую мебель не поцарапав пол: простой действенный способ

Как это работает

Любой электрический нагреватель прямого нагрева, использует в качестве источника тепла проводник с высоким электрическим сопротивлением. При возникновении на его концах разности потенциалов, в проводнике начинают двигаться заряженные частицы: нагрев проводника и выделяющееся на нем тепло прямо пропорциональны силе тока.

Для передачи энергии с минимальными потерями используются высоковольтные ЛЭП

Греющий резистивный кабель и греющий мат (тот же кабель, только закрепленный на подложке из стеклосетки), представляют собой обычные одно- или двухжильные проводники, помещенные в изоляцию и опционально снабженные экранирующей обмоткой для защиты электроприборов от наведенных токов или линией заземления. Устройство теплых полов электрических пленочных несколько сложнее:

Корейская греющая пленка RexVa

  • На лавсановой подложке, вдоль полотна ИК-пленки по его краям, проходят две медных токоведущих жилы с низким электрическим сопротивлением;
  • Жилы соединяются карбоновыми (угольными) дорожками. При появлении напряжения между жилами через дорожки начинает течь слабый ток, приводящий к их нагреву;
  • Перегрев полотна предотвращает терморегулятор с термодатчиком, уложенным под ИК-пленку.

Цифровой терморегулятор для внутрипольных систем отопления

Узнать больше о том, какой электрический теплый пол лучше, вам поможет прикрепленное видео.

Как работает электрический теплый пол

Работа электрического теплого пола основана на выделении тепла нагревательным элементом и передаче его бетонной стяжке и поверхности.

Управление

Управление осуществляется терморегулятором через основные (внутренние, установленные в стяжке покрытия) и вспомогательные (внешние — на стене) датчики температуры.

Управление заключается в отключении питания при достижении максимального значения температуры и автоматического включения обогрева при снижении температуры до минимального.

Работа терморегулятора и датчика температуры

Терморегулятор отслеживает уровень нагрева пола и воздуха в помещении. Он отключает питание при достижении запрограммированного значения температуры и дает системе остыть. Так работает простейший термостат.

Программируемый терморегулятор дает возможность задать нужный алгоритм обогрева. В некоторых программах предусмотрен стандартный набор алгоритмов с учетом времени суток, а также рабочих и выходных дней.

Система автоматически включает и выключает отопление, когда этого требует программа.

Когда хозяев нет дома, отопление отключено, перед их приходом оно автоматически включается. Программу работы современного терморегулятора можно дистанционно корректировать по интернету или мобильному телефону. Такие системы управления стоят дороже, но окупаются за счет экономии электроэнергии.

Какие теплые полы лучше под плитку

Электроподогрев — наилучший вариант системы, устанавливаемой под плитку. Он незаметен, не придает полу излишнюю толщину, достаточно прост в монтаже в зависимости от вида. Никаких протечек просто быть не может, если в доме установлены именно электрополы. Прогрев — равномерный и экономичный, и даже капризная плитка всегда будет комфортной.

Мощность тёплых полов

При подборе системы электроподогрева важно уделить внимание нескольким параметрам. Один из них — требуемая мощность и условия, созданные в комнате, где требуется монтаж подогрева основания. Обычно мощность зависит от того, как обогревается помещение в целом, его площади и назначения

Обычно мощность зависит от того, как обогревается помещение в целом, его площади и назначения

Обычно мощность зависит от того, как обогревается помещение в целом, его площади и назначения

Например, для обычной жилой комнаты, имеющей отопление, достаточно полов мощностью до 120 Вт на метр. А там, где отмечается повышенная влажность, мощность должна быть больше — в районе 150 Вт на метр квадратный. Если подогрев от пола будет основным, то показатели мощности могут быть увеличены еще больше — до 220 Вт на квадратный метр.

Обычно мощность зависит от того, как обогревается помещение в целом, его площади и назначения. Например, для обычной жилой комнаты, имеющей отопление, достаточно полов мощностью до 120 Вт на метр. А там, где отмечается повышенная влажность, мощность должна быть больше — в районе 150 Вт на метр квадратный. Если подогрев от пола будет основным, то показатели мощности могут быть увеличены еще больше — до 220 Вт на квадратный метр.

При подборе теплого пола и выборе его мощности нужно учитывать и места, которые будут заставлены мебелью. Под ними стелить пол не то что не рекомендуется, но еще и нельзя. Циркуляция воздуха в этих местах будет нарушена и возможен перегрев системы и ее выход из строя. В среднем для комфортного проживания достаточно прогревать до 70% свободной поверхности основания.

Рассчитать требуемую мощность можно самостоятельно при помощи специальных калькуляторов и формул, а также можно обратиться за помощью к консультантам в магазине, где приобретается теплый пол. Некоторые фирмы-производители сразу в своих каталогах указывают те или иные показатели для определенных условий, и по ним достаточно легко сориентироваться и сделать правильный выбор в своем случае.

Если говорить о типе системы электроподогрева, то под плитку можно брать любой вариант, который нравится и кажется более удобным и эффективным, даже ИК-пол. Просто в последнем случае нужно учесть некоторые особенности монтажа. Также в отношении ИК-пола действует еще одно правило при укладке его под плитку: нужно покупать именно углеродные полы. Есть еще биметаллические варианты, но они не подойдут для монтажа под керамику.

Электрический обогреватель

Немалым спросом и вниманием пользуется электрическая инженерная система обогрева помещений. Генерация тепла происходит за счет использования электроэнергии

Для успешного функционирования обогревательной системы не требуется дополнительно устанавливать специальные трубы. Электрические полы отапливают жилые дома и ремонтируемые конструкции.

  • Не сушит воздух. Поддерживает благоприятный климат в помещении.
  • Допустима установка разной температуры в нескольких комнатах.
  • Длительный срок эксплуатации товара. До 50 лет.
  • Для монтажа обогревателя подойдет любая поверхность: плитка, ламинат и т.д.
  • Универсальный отопительный помощник украсит интерьер каждого помещения в доме.

Электрическое покрытие устанавливают в качестве основного или дополнительного источника обогрева.

Укладка теплого пола под разные материалы

Теплый электрический пол монтируется под разные виды напольного покрытия. Но при любом из вариантов используются следующие правила:

  • обязательно применяется термоизолирующее покрытие, позволяющее увеличить уровень теплоотдачи;
  • обеспечение предохранительных элементов – отдельной линии питании и УЗО;
  • точный расчет шага кабеля и планирование схемы заранее позволит избежать наличия холодных зон;
  • стяжка является гарантией работы системы без поломок. Но в случае ремонта придется ломать слой стяжки.

Выбор дополнительного отопления определяется видом напольного покрытия.

Совет! Практичным дополнением к отопительной системе станет специальный программатор. Он позволяет создать равномерный прогрев на всех участках, защищает устройство от перегрева и снижает расход электроэнергии.

Под ламинат

Под ламинат рекомендуется выбрать инфракрасный пол или электрические маты. Для укладки ламината необходимо сделать стяжку на нагревательные элементы. Она защищает систему от механических повреждений и позволяет равномерно распределять тепло. Применяется при монтаже теплоизоляционная подложка.

Монтаж ламината на электрический пленочный пол не требует стяжки. Слой получается более тонким и не поднимает напольное покрытие. Во время работы используются несколько правил:

  • пленку не укладывают в местах, где находится массивная мебель;
  • под ламинат прокладывается полиэтилен. Данный материал защищает полы от проникновения влаги и попадания ее на нагревательные детали;
  • прогреваемый ламинат не рекомендуется прикрывать сверху материалами с теплоизолирующими свойствами. Это нарушит отдачу тепла в воздух;
  • между ламинатом и стеной необходимо оставлять зазор. Это обеспечит вентиляцию.

Вместе с электрическим полом можно использовать плавающую схему ламинированного покрытия. Для этого применяются панели замкового типа.

Совет! На ламинате, который рекомендован для совместного применения с теплым полом, проставляется специальная маркировка.

Под плитку

Для плитки подходит укладка кабельных систем или матов. Электрический пол несложно сделать, если поверхность утеплена и выровнена. Утепление позволит избежать больших расходов на отопление. А ровное основание позволит избежать пустот под кабелем и обеспечит равномерный нагрев.

Монтаж электрического мата:

  • установка терморегулятора на стене, на расстоянии не ниже 30 см от пола. Монтируется устройство в монтажную коробку;
  • от коробки проводятся две штробы. В одной будут располагаться кабели от нагревательных элементов, а в другой датчик;
  • выполняется уборка поверхности;
  • делается грунтовка для лучшего сцепления клея и стяжки;
  • укладывается датчик, и кабель от него заводится в монтажную коробку;
  • на полу расстилается слой утеплителя с ламинированной поверхностью;
  • размечаются участки для обогрева на полу. От стен и обогревательных приборов нужно отступить на 10 см;
  • кабельные маты распределяются по выбранному пространству. При разрезании сетки, нельзя трогать кабель;
  • датчик температуры пола должен размещаться между витками кабеля;
  • кабели от матов заводятся в распределительную коробку;
  • проверяется сопротивление и подсоединяется терморегулятор.

Затем плиточный клей нужно нанести на маты. Прослойка должна быть ровной и не иметь пустот и пузырьков. Сверху укладывается плитка. Пользоваться электрической системой можно после полного высыхания.

Под линолеум

Линолеум один из самых востребованных материалов для напольного покрытия. Для этого варианта самый оптимальный теплый пол – пленочный. Для монтажа требуется ровное основание. Преимуществом является отсутствие мокрой стяжки.

Укладка пленочного покрытия включает такие этапы:

  • разметка отапливаемого участка;
  • установка терморегулятора и датчика;
  • применение фольгированной подложки. Полосы распределяются вплотную и фиксируются с помощью скотча;
  • раскатывается греющая пленка. Она отрезается по размеченным линиям;
  • нельзя допускать состыковки медных шин. Крепление полос осуществляется скотчем;
  • электрическое подключение выполняется по специальной схеме.

Электрические полы – оптимальный выбор для создания дополнительной системы отопления в частных домах и квартирах. Системы отличаются универсальным применением и обладают улучшенными эксплуатационными характеристиками в сравнении с альтернативными вариантами.

Управление теплым полом

Прежде чем выбрать электрический пол, нужно разобраться в особенностях его управления. Терморегулирующий блок представляет собой контрольное устройство с датчиками. С его помощью можно включать и отключать нагрев, регулировать температуру и настраивать запуск термоэлементов.

Существует несколько видов приборов управления электрической конструкции, которые отличаются принципом работы:

  • электронно-механический регулятор имеет простое устройство. Управление производится с помощью колесика, которое подсоединено к регулятору;
  • цифровая панель управления оснащена сенсором или кнопками. Предусмотрен электрический датчик, замеряющий температурные значения;
  • программируемый терморегулятор оснащен несколькими датчиками для замера температуры. Современные устройства могут управляться с помощью мобильных приборов с доступом в интернет.

Совет! Самыми надежными считаются механические терморегуляторы. У цифровых моделей бывают проблемы с блоком управления и отклонения в параметрах.

Электрические полы и их особенности

Плюсом и минусом в электросистемах, является то, что тепловая энергия передается напольному покрытию, с помощью нагревательных элементов. У электрических вариантов, нагревательные элементы, всегда равномерно нагревают поверхность. У гидравлических полов, за счет того, что теплоноситель перемещается по системе, обогрев идет по наименьшему сопротивлению.

Поэтому, в дальнейшем, для использования электрических теплых полов, существуют ограничения, при выборе напольных покрытий и расстановки мебели. Вопрос про особенности укладки таких полов рассмотрим отдельно.

Как уже говорилось,  выбрать теплый пол электрический, по конструкции, можно разделить на: пленочный и кабельный. Кабельные не влияют на толщину пола, так как монтируются внутрь стяжки.

Пленочный вариант, если заблаговременно сделать изоляцию, тонким слоем из полиэтилена, покрытого фольгированной поверхностью, можно наложить на готовую стяжку. Электрические теплые полы, выгодно укладывать в небольших комнатах, которые не отапливаются, например: веранды, открытые площадки, мансарды или лоджии. Они быстро и легко обогреют такие помещения, да и включить/выключить можно в любой момент.

Чтобы ответить на вопрос: какой теплый пол выбрать? Необходимо обдумать его способы использования и задачи. Нужно учитывать тот фактор, полностью ли полы будут обогревать помещение или это будет вспомогательный обогрев к автономному центральному отоплению.

Отличия кабельного пола от инфракрасного

Кабельная и пленочная система обогрева пола относится к электрическим, но у каждой имеются конструктивные особенности, которые влияют на эффективность работы, надежность, длительность эксплуатации. Главное различие заключается в том, как работает система. Хотя источник энергии одинаковый – электричество, отопительные системы функционируют и преобразуют его в тепло различными методами.

Инфракрасный пол

Пленочный обогреваемый пол под ламинированное покрытие

ИК пол представляет конструкцию, где используется ультратонкая пленка. Помещение обогревается путем преобразования энергии в ИК излучение.

В процессе прохождения электричества в пленке элемент излучает инфракрасные лучи. Поверхности предметов нагреваются, а избыток тепла из покрытия удаляется путем циркуляции воздуха.

Нагревательная пленка обладает такими преимуществами:

  • Скорость прогрева – после включения в сеть сразу в помещении становится теплее.
  • Под действием инфракрасных лучей ощущается тепло, а если прикоснуться к покрытию, температура ощущается где-то на 10 единиц большей, чем в действительности.
  • Универсальность материала – нагреватель укладывают на стенки, пол, потолок, причем толщина системы обогрева составляет всего 0,34 мм.
  • При монтаже не используется цементная стяжка, поэтому высота покрытия пола не увеличивается.

Кабельный пол

Электрический кабельный пол, установленный под плитку

Принцип работы кабельного пола отличается от работы пленочного. В конструкции пола нагревательным элементом выступает кабель. Он бывает одножильный и с двумя жилами большого удельного сопротивления. В момент прохождения электрического напряжения жилы передают теплоту оболочке. В результате стяжка греется, а вместе с ней и настеленное покрытие.

Кабельный пол обладает следующими достоинствами:

  • Стоимость – кабельный пол стоит меньше инфракрасной пленки, однако уступает по прочности.
  • Монтаж – чтобы соединить провода, применяют специальные муфты, поэтому конструкция легко монтируется, и ее несложно уложить своими руками.
  • Монтаж проводится в стяжку либо в слой клея, которые играют роль радиатора системы отопления. В результате тепло распределяется равномерно, в помещении нет холодных зон.

Сколько стоит теплый пол

Понимая параметры выбора теплых полов под различные нужды, можно подсчитать стоимость материалов для их обустройства в комнату площадью 10 м²:

1. Для коттеджа металлопластиковая труба обойдется в 2000 руб. Но эта цена не учитывает стоимость котла (20000-30000 руб), насоса (3000 руб), коллекторов и фитинга (2000 руб). Если же это все установлено ранее, то материалы обойдутся очень дешево.

2. В качестве основного отопления в квартиру кабель будет стоить 20000 руб.

3. Для периодического подогрева ванной и детской придется потратить 15000 руб.

4. Теплый пол на дачу оценивается в 18000 руб.
