Простой термометр
Конструкция простого термометра состоит всего из трёх деталей и тестера. В качестве датчика температуры в схеме используется LM35. Это интегральный прибор с калиброванным выходом по напряжению. Амплитуда на выходе датчика пропорциональна температуре. Точность измерений составляет 0,75° C. Запитывать интегральную микросхему можно как от однополярного источника, так и двухполярного. Предел измерений от -55 ° до 150° C.
В качестве мультиметра можно использовать стрелочный или цифровой прибор. К датчику согласно схеме подключают источник питания. Например, КРОНу или три соединённых последовательно пальчиковых батарейки. Измеритель же подключают к клеммам V и COM и переводят в режим измерения температуры. Потребление датчика при работе не превышает 10 мкА.
Диапазон измерения мультиметра устанавливается на два вольта. Отображённый на экране результат и будет соответствовать измеряемой температуре. Последняя цифра в числе обозначает десятые доли градуса.
Разновидности и характеристики терморегуляторов
Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.
Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:
- Механические.
- Электронные.
Механический тип терморегулятора для инфракрасного обогревателя
Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.
Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

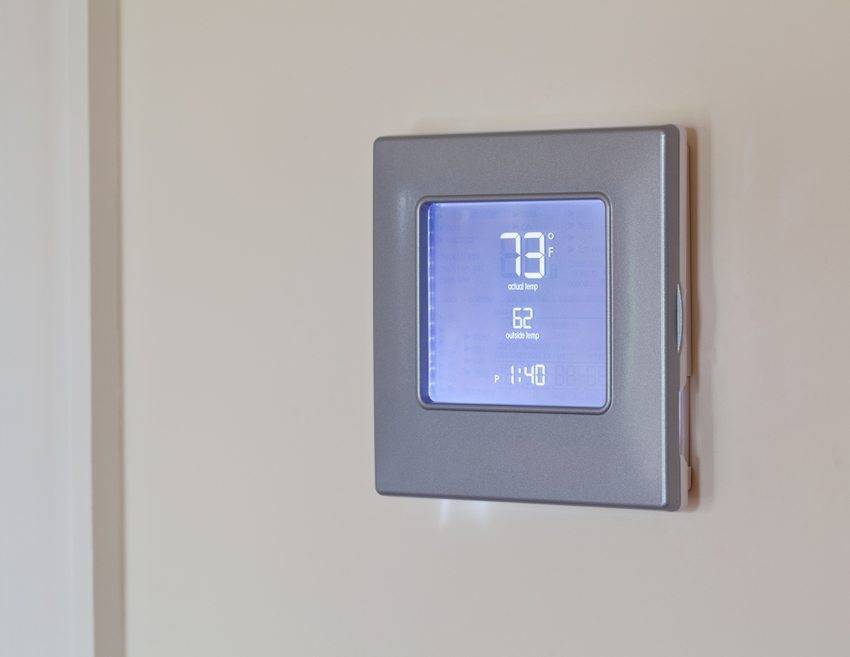

Электронная разновидность термостата, контролирующего работу ИК-обогревателя
Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.
В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.
Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.
Простой электронный прибор
Для более точной работы автоматического регулятора температуры без электронных комплектующих не обойтись. Самые простые терморегуляторы работают по схеме на основе реле.
Основными элементами такого устройства являются:
- пороговая схема;
- индикаторное устройство;
- датчик температуры.
Схема самодельного термостата должна реагировать на повышение (понижение) температуры и включать исполнительное устройство или приостанавливать его работу. Для реализации самой простой схемы следует использовать биполярные транзисторы. Термореле сделано по типу триггера Шмидта. Терморезистор будет выполнять функцию датчика температуры. Он будет изменять сопротивление в зависимости от температуры, которая настраивается в общем блоке управления.
Но кроме терморезистора, термодатчиком могут выступать:
- термисторы;
- полупроводниковые элементы;
- термометры сопротивления;
- биметаллические реле;
- термопары.
Перед началом работ нужно определиться с температурным диапазоном устройства, а также его мощностью. Нужно учитывать, что для холодильника будут применяться одни комплектующие, а для отопительного оборудования — другие.
Устройство из трёх комплектующих
Из инструментов понадобится паяльник, но если его нет или недостаточно опыта работы, то можно использовать и беспаечную плату.
Схема состоит из трёх элементов:
- силовой транзистор;
- потенциометр;
- термистор, который будет выполнять функцию датчика температуры.
Термодатчик (термистор) реагирует на повышение градусов, в связи с этим вентилятор будет включаться.
Для регулировки устройства сначала необходимо выставить данные для вентилятора в выключенном положении. После чего нужно включить компьютер и подождать когда он нагреется до определённой температуры, чтобы зафиксировать момент включения вентилятора. Настройка совершается несколько раз. Это позволит убедиться в эффективности работы.
Регуляторы температуры для отопительных систем
При изготовлении и установке терморегулятора с датчиком температуры воздуха своими руками для отопительных систем необходимо точно откалибровать верхнюю и нижнюю черту. Это позволит избежать перегрева оборудования, что может привести к выходу из строя всей системы в лучшем случае. В худшем перегрев оборудования может привести к его взрыву и возможному летальному исходу.
Для этих целей понадобится прибор для измерения силы тока. С помощью чертежей и схем можно сделать наружное оборудование для регулировки температуры твердотопливного котла. Для работы можно использовать схему К561ЛА7. Принцип функционирования заключается в той же способности терморезистора уменьшать или увеличивать сопротивление при определённых температурных условий. Нужные показатели можно задать с помощью резистора переменного тока. Сначала напряжение подаётся на инвертор, а потом передаётся на конденсаторы, которые соединены с триггерами и контролируют их работу.
Принцип действия прост. При понижении градусов напряжение в реле возрастает. Если значение будет меньше нижних граничных показателей, вентилятор автоматически выключается.
Напаивать элементы лучше на слепыше. В качестве блока питания можно использовать устройство, которое работает в пределах 3−15 В.
Любое самодельное устройство, установленное на отопительную систему, может привести к выходу её из строя. Кроме этого, такие действия могут запрещаться службами государственного контроля. К примеру, если в доме установлен газовый котёл, то такое дополнительное оборудование может быть изъято газовой службой. В отдельных случаях даже выписываются штрафы.
Цифровое оборудование
В качестве основной микросхемы используется PIC16F628A. С помощью такой схемы можно управлять различными устройствами электронного типа.
Принцип работы тоже не является очень сложным. К трёхзарядному индикатору с общим катодом подаются значения заданной (необходимой) температуры и существующей на данный момент.
Чтобы задать нужную температуру, в микросхеме есть два элемента sb1 и sb2, к которым в последующем припаиваются механические кнопки. Первый элемент служит для уменьшения температуры, а второй для увеличения.
Установка значения гистерезиса выполняется с одновременным нажатием при настройке кнопки sb3.
При самодельном изготовлении устройств важно не только правильно спаять и изготовить схему, но и разместить устройство на оборудовании в правильном месте. Сама плата должна быть защищена от попадания влаги и пыли, во избежание появления короткого замыкания, а соответственно выхода из строя устройства. Изоляция всех контактов также играет очень важную роль
Изоляция всех контактов также играет очень важную роль.
Схема терморегулятора — второй вариант
Немного поразмыслив пришел к выводу, что возможно сюда присоединить тот же контроллер, что и на паяльной станции, но с небольшой доработкой. В процессе эксплуатации паяльной станции были выявлены незначительные неудобства: необходимость перевода таймеров в 0, и иногда проскакивает помеха которая переводит станцию в режим SLEEP
. Учитывая то, что женщинам ни к чему запоминать алгоритм перевода таймера в режим 0 или 1 была повторена схема той же станции, но только канал фен
А небольшие доработки привели к устойчивой и «помехонекапризной» работе терморегулятора в части управления
При прошивке AtMega8 следует обратить внимание на новые фьюзы. На следующем фото показана термопара К-типа, которую удобно монтировать в духовке. На следующем фото показана термопара К-типа, которую удобно монтировать в духовке
На следующем фото показана термопара К-типа, которую удобно монтировать в духовке.
Работа регулятора температуры на макетной плате понравилась — приступил к окончательной сборке на печатной плате.
Закончил сборку, работа тоже стабильная, показания в сравнении с лабораторным градусником отличаются порядка на 1,5°C, что в принципе отлично. На печатной плате при настройке стоит выводной резистор, пока что не нашел в наличии SMD такого номинала.
Светодиод моделирует ТЭНы духовки. Единственное замечание: необходимость создания надежной общей земли, что в свою очередь сказывается на конечный результат измерений
В схеме необходим именно многооборотный подстроечный резистор, а во-вторых обратите внимание на R16, его возможно тоже необходимо будет подобрать, в моём случае стоит номинал 18 кОм. Итак, вот что имеем:
В процессе экспериментов с последним терморегулятором появились ещё незначительные доработки, качественно влияющие на конечный результат, смотрим на фото с надписью 543
В процессе экспериментов с последним терморегулятором появились ещё незначительные доработки, качественно влияющие на конечный результат, смотрим на фото с надписью 543
— это означает датчик отключен или обрыв.
И наконец переходим от экспериментов до готовой конструкции терморегулятора. Внедрил схему в электроплиту и пригласил авторитетную комиссию принимать работу:) Единственное что жена забраковала — маленькие кнопки на управлении конвекцией, общее питание и обдув, но это решаемо со временем, а пока выглядит вот так.
Регулятор заданную температуру держит с точностью до 2-х градусов. Происходит это в момент нагрева, из-за инертности всей конструкции (ТЭНы остывают, внутренний каркас выравнивается температурно), в общем в работе схема мне очень понравилась, а потому рекомендуется для самостоятельного повторения. Автор — ГУБЕРНАТОР
Обсудить статью СХЕМА ТЕРМОРЕГУЛЯТОРА
Терморегуляторы повсеместно применяются в различных целях: в автомобилях, отопительных системах различного типа, холодильных камерах и печах. Их работа заключается в отключении или включении приборов после достижения определённой температуры. Простой механический терморегулятор своими руками сделать нетрудно. Современные конструкции имеют более сложную схему, но при некотором опыте можно сделать аналоги и таких стройств.
Показать всё
Выбор терморегулятора для теплых полов
Изначально наверняка перед вами стоит вопрос какой же терморегулятор для теплого пола выбрать.
Терморегуляторы для теплых полов бывают:
— Механические и электронные. ( У последних присутствует LCD дисплей, а у первых обыкновенная крутилка наподобие переменного резистора)
— Программируемые и не программируемые. (Наличие LCD экрана не свидетельствует о наличии функции программирования).
1) Механические терморегуляторы для пола:
Самыми простыми в использовании и дешевыми является механически терморегуляторы, стоят они от 1000 рублей за штуку. Справиться с в включением/выключением и регулировкой температуры может любой человек.
Но у данных терморегуляторов есть и существенно большой минус: — это большое энергопотребление, в случае если Вы забудете его выключить к примеру.
2) Электронные терморегуляторы.
Существуют и электронные типы терморегуляторов, Включение выключение. регулировка температуры здесь происходит с помощью нажатия на кнопки, ка на обычных пультах.
На LCD экран выводиться информация о текущей температуре пола, и желаемой, а также добавляются функции часов.
3) Электронные терморегуляторы с функцией программирования.
У данных терморегуляторов помимо функции описанных у обычного электронного прибора добавляются функции включения и выключения теплых полов в определенное время, день и час.
Использовать такие терморегуляторы экономически целесообразно, чтобы уменьшите расходы на электричество, а автоматически включать теплые полы только в нужное время.
Например с утра в ванной комнате, вечером на кухне во время ужина и так далее.
Недостатки таких терморегуляторов:
— довольно сложно сразу разобраться с функциями программирования настроек.
При покупке программируемого терморегулятора выбирайте те модели — у которых есть память на настройки, при отключении электричества. иначе вся работа по программирование пойдет на смарку.
Наличие памяти — означает — что в регулятор встроена батарейка, и при отключении электричества, все настройки остаются в памяти.
Принцип работы терморегулятора
Итак, рассмотрим как работает схема терморегулятора для инкубатора своими руками: основой данного устройства является операционный усилитель DA1, работающий в режиме компаратора напряжений. На один вход подается изменяющееся напряжение с терморезистора R2, а на второй, задаваемое переменным резистором R5 и подстроечным R4. Для точной и грубой регулировки. В зависимости от области применения, подстроечный резистор можно и исключить.
При равенстве входных напряжений транзистор VT1, управляемый выходом компаратор – закрыт, на управляющем электроде VS1 ноль, а значит закрыт и симистор. При изменении температуры меняется сопротивление R2, а на разницу напряжений на входах компаратор отреагирует подачей открывающего сигнала на VT1. Появившееся на R8 напряжение откроет тиристор, пустив через нагрузку ток. Когда напряжения на входах операционного усилителя выравняются, он отключит нагрузку.
Питание управляющего каскада осуществляется через выпрямительный диод VD2 и гасящее сопротивление R10. При его сверхмалом потреблении тока – это вполне допустимо, как и использование для стабилизации питающего напряжения всего одного стабилитрона VD1. К тому же, управляющие цепи запитываются через нагрузку, на которой тоже происходит падение напряжения, особенно в нагретом состоянии.
Замены деталей
Обратите внимание на мощность резистора R10 — 2Вт, так же этот резистор должен выдерживать мгновенное напряжение 400В, если такой резистор не удается найти, его можно заменить несколькими последовательно включенными резисторами на меньшую мощность и напряжение.
В качестве стабилитрона VD1 можно установить BZX30C12 или любой другой стабилитрон на 12В близкий по параметрам.
Вместо VD2 можно поставить диод с обратным напряжением не менее 400В и током не менее 0,3А: например из серии 1N4004 — 1N4007
На место DA1 можно установить практически любой операционный усилитель, главное чтобы он работал в диапазоне питающих напряжений 10..15В. А вот однопереходный транзистор КТ117 (VT1) не такой общераспространенный компонент электронных схем (зарубежные однопереходные транзисторы: 2N6027, 2N6028), зато его можно заменить схемой из двух биполярных транзисторов разной структуры и одного резистора 47 кОм
В схеме используются распространенные КТ315 и КТ361, но вполне могут использоваться и другие маломощные комплиментарные биполярные транзисторы
А вот однопереходный транзистор КТ117 (VT1) не такой общераспространенный компонент электронных схем (зарубежные однопереходные транзисторы: 2N6027, 2N6028), зато его можно заменить схемой из двух биполярных транзисторов разной структуры и одного резистора 47 кОм. В схеме используются распространенные КТ315 и КТ361, но вполне могут использоваться и другие маломощные комплиментарные биполярные транзисторы.
Виды термодатчиков
Как уже говорилось выше, терморегулятор управляет системой теплого пола на основании показаний, передаваемых термодатчиком. От этого же устройства зависит, какую именно температуру будет поддерживать термостат – интенсивность нагрева поверхности пола или воздуха. Это означает, что выбор типа термодатчика зависит от условий эксплуатации системы электрообогрева.
- Датчик измерения температуры поверхности пола устанавливается, если данное отопление является лишь вспомогательным. В этом случае целесообразно просто поддерживать комфортный обогрев именно внизу помещения.
Датчик измерения температуры воздуха применяется, если электрообогрев выступает в качестве основного источника тепла. Тогда необходимо поддерживать требуемую температуру воздуха. Такой датчик очень часто располагается непосредственно на корпусе термостата.
Для поддержания наиболее комфортной температуры могут применяться оба датчика. Причем в первом случае датчик является выносным, подключаясь к клеммам, расположенным на корпусе термостата. А само устройство, по сути, является электрическим кабелем, на конце которого располагается контролирующий элемент. Располагается он между петлями греющего кабеля на расстоянии от стены, составляющем не меньше 0,5 метра.

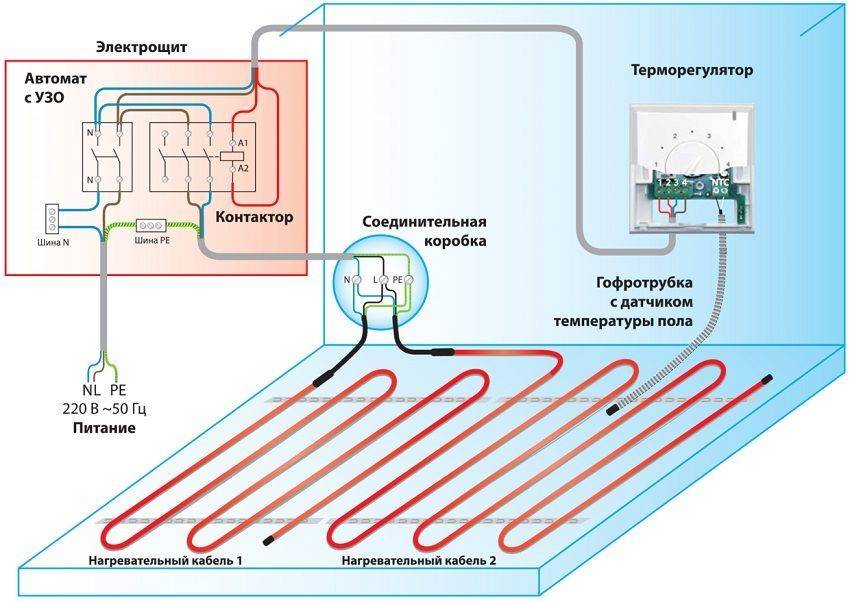

Схема подключения терморегулятора с датчиком в систему отопления теплый пол
Если монтаж теплого пола своими руками производится в стяжку, то термодатчик помещают в канавку, проделанную в полу, предварительно надев на него гофрированную трубу. Таким образом, облегчается процесс замены устройства в случае его внезапной поломки.
Датчик измерения температуры воздуха можно устанавливать только в местах, соответствующих определенным условиям:
- на устройство не должны попадать прямые солнечные лучи, так как его нагрев приведет к искажению информации;
- устройство должно устанавливаться в местах, где отсутствуют сквозняки;
рядом с термодатчиком не должны находиться бытовые приборы, выделяющие тепло, к примеру, холодильник.
Схема подключения
К каждому термостату производитель в обязательном порядке прикладывает детальную инструкцию, в которой пошагово описано, как правильно подключить термостат и как им пользоваться. Но есть некоторые общие правила монтажа, которые необходимо обязательно соблюдать, если необходимо подсоединить терморегулятор самостоятельно.
Большая часть терморегуляторов рассчитана на работу от подключения к сети с напряжением 220 В. Перед подключением необходимо удостовериться в том, что этот показатель соответствует реальности. Лучше всего если розетки и сам датчик будут закреплены на одном уровне примерно на высоте полутора метров от пола
Если розетки расположены выше или ниже, следует использовать удлинитель
Важно расположить терморегулятор так, чтобы он не был расположен рядом с входной дверью, окном или же любыми отопительными приборами. Такие перепады температуры будут искажать реальные данные, в итоге работать термостат будет неправильно
Перед подключением терморегулятора необходимо проверить исправность розетки, а также самого обогревателя
Все составляющие такой системы отопления должен находиться только в исправном состоянии. Как только монтаж терморегулятора будет окончен, необходимо сразу же запрограммировать его на дальнейшую работу – то есть задать настройки.
Стоит помнить, что перед тем как приступать к непосредственной установке терморегулятора любого типа, необходимо убедиться в том, что под рукой имеются все необходимые комплектующие части.
О том, как выбрать комнатный терморегулятор для обогревателя, вы можете узнать из видео ниже.
Самодельный регулятор температуры
Паяльник своими руками
Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.
Простейшая схема
Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.
Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.
Прибор для помещения
Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.
Терморегулятор для инкубатора
На микросхеме LM 311
Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок
Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами
Схема для подключения мощной нагрузки
Как подключить терморегулятор к инфракрасному обогревателю
Какой бы из приведенных выше вариантов вы ни выбрали, для его точной и корректной работы требуется правильная установка. В первую очередь это связано с выбором подходящего места, делая который вы должны учитывать следующие факторы:
прибору может навредить высокая влажность;

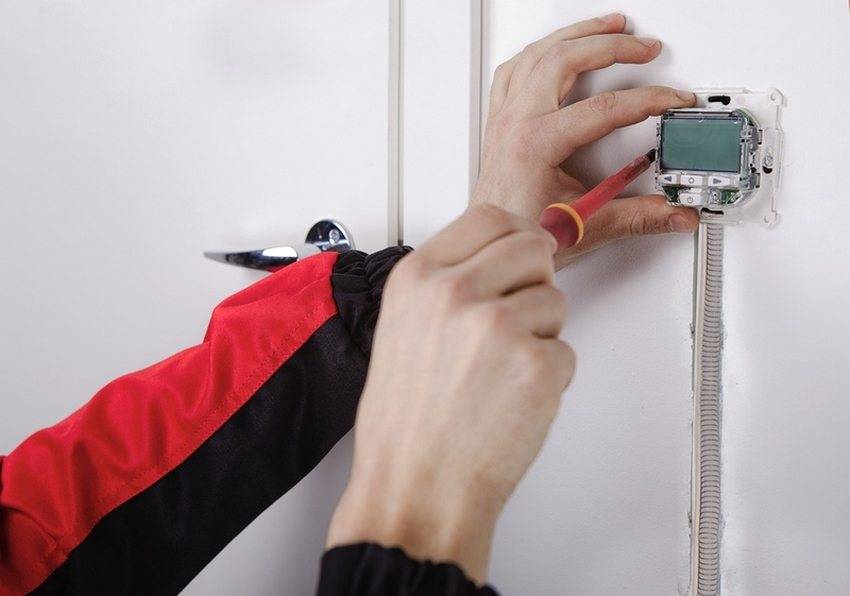

Процесс монтажа терморегулятора своими руками
поблизости не должны находиться источники тепла или солнечного света.
Если не учитывать эти факторы, замеры температуры будут производиться неточно, что приведет к некорректной работе отопительного прибора и его неспособности поддерживать в доме необходимую температуру.
Отдельный вопрос – подключение самого прибора к сети и инфракрасному обогревателю. Для того чтобы соединить все эти элементы между собой, необходимо использовать автоматическое реле. Именно оно будет служить источником питания для обогревателя. Рассмотрим несколько самых распространенных вариантов подключения.

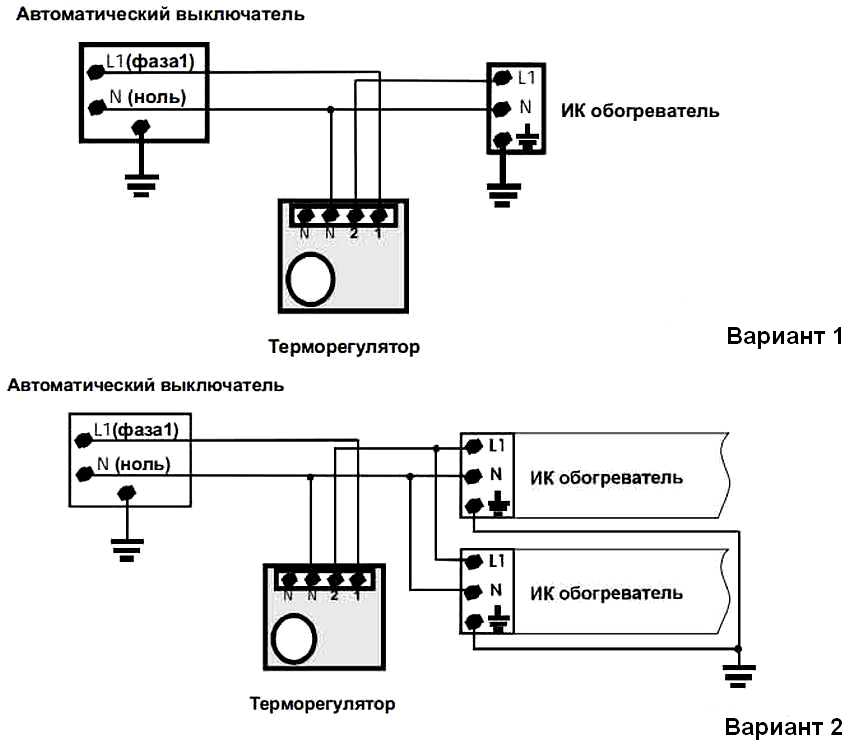

Схемы подключения инфракрасного обогревателя через терморегулятор
Самая быстрая и понятная схема подключения терморегулятора к инфракрасному обогревателю – это использовать 1 термостат на 1 обогреватель. В этом случае схема соединения максимально проста: автомат имеет 2 пары проводов, одна из которых уходит к терморегулятору. Один провод – это ноль, другой – фаза. И подсоединять их нужно соответственно. При помощи второй пары проводов производится соединение с самим отопительным прибором.
Варианты подключения инфракрасных обогревателей через термостат
Второй, немного более сложный, способ подключения инфракрасного обогревателя через терморегулятор подразумевает использование параллельного подключения. Таким образом к одному терморегулятору можно подключить сразу два отопительных прибора. Одна пара проводов от автомата подсоединяется к термостату, от которого, в свою очередь, делается разводка на два разных обогревателя.
Самый сложный, но в то же время и наиболее практичный вариант – это использование одного терморегулятора на несколько бытовых обогревателей. Для этой цели необходимо использовать магнитный пускатель, а схему подключения разрабатывать индивидуально. Конечно, можно попробовать подыскать готовую, но такой способ не сможет совершенно точно гарантировать бесперебойную работу системы.

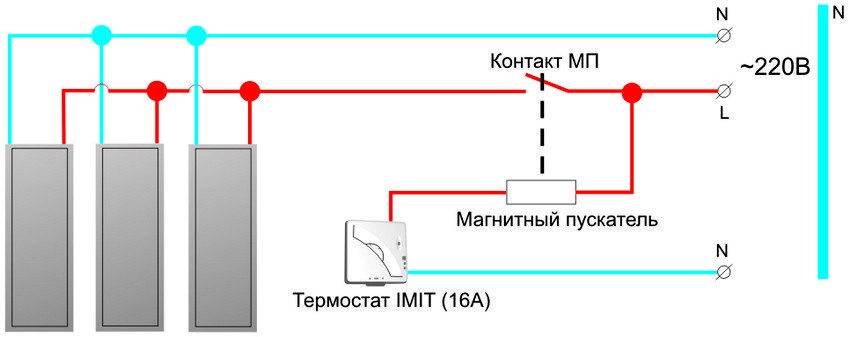

Чтобы подключить несколько обогревателей, необходимо использовать магнитный пускатель
Существуют даже производители, которые выпускают к своим приборам оригинальные магнитные пускатели, а также комплекты проводов, необходимые для их подключения. Благодаря этому производить подключение намного проще, да и качество таких товаров считается выше. Но в любом случае, если ранее вы не имели дела с электричеством, лучше доверить разработку схемы и подключение системы профессионалам.
Акустические датчики
Крайне простые приборы, занимающиеся измерением скорости звука в различных средах. Известно, что этот параметр во многом зависит от температуры. При этом следует учитывать и другие параметры измеряемой среды. В качестве одного из сценариев использования можно назвать измерение температуры воды. Датчик выдает данные, на основе которых можно сделать расчет, для которого также понадобится знать изначальные сведения об измеряемой среде.
Преимуществами такого метода считается возможность использования его в закрытых емкостях. Обычно используется там, где нет прямого доступа к измеряемой среде. Основные сферы-потребители данного способа по вполне закономерным причинам — это медицина и промышленность.
Выбираем терморегулятор для инфракрасного обогревателя
Если же говорить о приобретении и подключении терморегулятора к инфракрасному обогревателю в качестве отдельного элемента, то здесь главное сделать правильный выбор при покупке. При помощи небольшой таблицы можно сравнить несколько наиболее доступных моделей.
Краткая характеристика и стоимость термостатов для обогревателей:
| Название модели | Особенности и характеристики | Стоимость, руб. |
| Ballu RTR-E 6202 | Простое механическое управление. Универсален для использования с любыми приборами, и в любых помещениях. | 1100 |
| Ballu TA2N-S | Механическая регулировка температурных режимов совмещена с функцией включения и выключения. Есть диодная лампочка, указывающая на текущее состояние прибора. | 700 |
| Eberle RTR — E6163 | Универсальный прибор, подходит не только для обогревателей, но и для подсоединения к системе обогрева пола. Имеет диапазон регулировки температуры от +5 до +30°. | 1150 |
| Eberle Instata 2 | Кнопочная модель, оснащенная небольшим черно-белым дисплеем для выставления температуры. | 2850 |
| Eberle Instat +3r | Современная модель электронного термостата, который поддается программированию. | 3600 |
Какую именно модель вы захотите приобрести, зависит только от ваших желаний и возможностей. Разнообразие и функциональность приборов, представленных в продаже, способно удовлетворить требования даже самого взыскательного покупателя. Сегодня вы можете без труда приобрести как устройства для дома или сада, так и, например, инфракрасные обогреватели с терморегулятором для курятника или любых других целей.
Недооценивать важность использования терморегуляторов в работе отопительных приборов сложно. Ведь речь идет не только о поддержании комфортной температуры в любое время года, но и о существенной экономии и безопасности
Особенно учитывая тот факт, что приобрести самый простой механический терморегулятор под силу каждому.
https://youtube.com/watch?v=PdzRIbDkVjo
Инструкция по сборке
Необходимые материалы, детали и инструменты:
- лупа;
- плоскогубцы;
- паяльник;
- изолирующая лента;
- несколько отвёрток;
- провода медные;
- полупроводники;
- стандартные красные светодиоды;
- плата;
- текстолит форгированный;
- лампы;
- стабилитрон;
- терморезистор;
- тиристор.
- дисплей и генератор внутреннего типа мощностью в 4Мгу (для создания цифровых устройств на микроконстроллере);
Пошаговая инструкция:
- Прежде всего, необходима соответствующая микросхема, к примеру, К561ЛА7, CD4011
- Плату необходимо подготовить к прокладыванию путей.
- К подобным схемам неплохо подходят терморезисторы с мощностью 1 kOm до 15 kOm, и он обязан находиться внутри самого объекта.
- Нагревающий прибор обязан быть включен в цепь резистора, из-за того, что перемена мощности, напрямую зависящая от снижения градусов, оказывает влияние на транзисторы.
- Впоследствии, такой механизм будет согревать систему до того момента, пока мощность внутри термодатчика не возвратится к первоначальному значению.
- Датчики регулятора подобного плана нуждаются в настройке. Во время значительных перепадов в окружающей атмосфере, необходимо контролировать нагрев внутри объекта.
Сборка цифрового прибора:
- Микроконтроллер следует соединить вместе с датчиком температуры. Он должен иметь выходы портов, которые необходимы для установки стандартных светодиодов, работающих совместно с генератором.
- После подключения устройства в сеть с напряжением в 220V, светодиоды будут автоматически включаться. Это будет свидетельством о том, что прибор находится в рабочем состоянии.
- В конструкции микроконтроллера находиться память. Если настройки прибора сбиваются, память автоматически их возвращает в изначально оговоренные параметры.
Собирая конструкцию, нельзя забывать о техники безопасности. Во время применения термодатчика в водянистой или влажной атмосфере, его выводы обязаны герметично изолироваться. Значение терморезистора R5 может обозначаться от 10 до 51 кОм. При этом, сопротивление резистора R5 обязано иметь аналогичное значение.
Взамен обозначенных микросхемы К140УД6 можно использовать К140УД7, К140УД8, К140УД12, К153УД2. В роли стабилитрона VD1 можно внедрять любой инструмент с мощностью стабилизации 11…13 V.
В случае, когда нагреватель превышает напряжение в 100 ВТ, тогда диоды VD3-VD6 обязаны превосходить по мощности (к примеру, КД246 или их аналоги, с обратной мощностью минимум в 400В), при этом тринистор необходимо монтировать на маленькие радиаторы.
Значение FU1 также следует сделать более большим. Управление аппаратом сводится к подбору резистора R2, R6 с целью безопасного закрывания и открывания тринистора.
Отечественный или китайский терморегулятор для инкубатора – обзор
Инкубатор можно приобрести в готовом виде со всеми необходимыми опциями. Специально для тех, кому необходимы индивидуальные параметры, на рынке имеется широкий ассортимент универсальных или специализированных контроллеров, решающих одну узкую или целый спектр задач.
Ниже рассмотрим готовые предложение российских и китайских терморегуляторов для инкубаторов.
Отечественные / из стран СНГ
Контроллер «Мечта-1» . Производится компанией AKIP-DON (Украина). Чувствительность термоэлемента (погрешность) – до 0,1°C. Диапазон температур – 0-85°C. Работает в цепях с переменным напряжением 220В, с силой тока – до 16 А. помимо температуры, контроллер может управлять уровнем влажности (от 10 до 100%) и поворотом лотков с яйцами (за счет таймера работы и простоя).
Терморегулятор для инкубатора «Золушка». Устройство поставляется в комплекте готового инкубатора, хотя многие магазины предлагают приобрести термостат отдельно. Всего существует две модификации: для работы от сети 220В и комбинированные (как от 220 В, так и от постоянного тока 12 В). Подойдет такой регулятор температуры и к другим отечественным инкубаторам, таким как «Ястреб», «Золушка», «Наседка» и т.п. Погрешность измерения температуры – 0,2°C.
Терморегулятор ЦТР-1 С. Отличается невысокой ценой и простой настройкой. Выставляется только требуемая температура, порог отключения ниже на 0,2°C. Работает с активной нагрузкой, например, с тэнами или нагревателями мощностью до 1 кВт. Дополнительных опций кроме нагрева – нет.
Терморегулятор для инкубатора на Алиэкспресс
RINGDER RC-113M с PID-контроллером . Интересное устройство с приемлемой ценой за такой функционал. Работает от сети переменного тока 220В. В настройках можно выставить порог включения и отключения отдельно. Точность измерения внешним датчиком – до 0,1°C. Контроллер работает в соответствии с PID алгоритмом (плавное управление током).
KETOTEK F0004 DC 12 В . Терморегулятор с цифровым дисплеем и точностью измерения в 0,1°C. Работает только в цепи с питанием постоянным током с напряжением 12 В (требуется отдельный преобразователь при питании от сети переменного тока 220 В). В комплекте поставляется внешний термодатчик. Корпус устройства отсутствует (предоставляется в виде печатной платы со всеми необходимыми элементами и разъемами подключения), что и обусловливает низкую цену агрегата.
Как сделать простой терморегулятор для инкубатора своими руками по схеме
В сети Интернет можно встретить много различных схем сборки и подключения терморегулятора к инкубатору. Выбор требуемой конфигурации зависит от предполагаемого объема загрузки, типа яиц (их требовательности к температурному и влажностному режиму, и т.п.) и возможностей самого владельца.
Ниже приведем наиболее простую схему без использования микросхем и т.п.
Список всех элементов для простоты поиска по магазинам радиодеталей:
- R1 (резистор на 2кОм);
- R2 (терморезистор ММТ-13, ММТ-1, ММТ-9, КМТ-12 с сопротивлением от 1 до 10 кОм);
- R3 (переменный резистор на 6,8 кОм);
- R4 (резистор 560 Ом);R5 (резистор 36 кОм);
- V1 (биполярный транзистор КТ315Б);
- V2 (транзистор МП25Б);
- V3 (стабилитрон Д814В);
- V4 (выпрямительный диод Д226Б);
- C1 (конденсатор оксидный полярный 20 мкФ до 400 В);
- C2 (конденсатор оксидный полярный 10 мкФ до 30В);
- F1 (тугоплавкий предохранитель на 0,5 А);
- K1 (электромагнитное реле РЭС-15 — РС4.591.003).
Перед походом в радиолавку стоит уточнить аналоги всех обозначенных элементов.
ВИДЕО ИНСТРУКЦИЯ » alt=»»> Работа терморегулятора выполняется следующим образом:
ПРОДОЛЖЕНИЕ ВИДЕО » alt=»»> Ввиду того, что реле РЭС-15 может работать только с небольшим током коммутации (до 0,25 А), для использования с мощными нагревателями необходимо выполнить подключение промежуточного реле.
