Как подобрать радиатор отопления по площади, учитывая КПД батарей

Теплоотдача биметаллических радиаторов: устройство приборов, способы и место подключения

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

  • из чугуна;
  • из биметалла;
  • из алюминия;
  • из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели.

К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала.

Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт.

Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств).

Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

  1. Ощутимый вес конструкции.
  2. Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
  3. Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Параметры биметаллических радиаторов

Технические параметры биметаллических радиаторов обусловлены спецификой их конструкции – в легком алюминиевом кожухе располагается стержень из антикоррозийной стали, соприкасающийся с теплоносителем. Такой симбиоз материалов дает им антикоррозийную устойчивость, высокую теплоотдачу и небольшой вес, чем облегчается процесс монтажа.

Из минусов можно отметить дороговизну и малую пропускную способность.

Схемы монтажа

Если расходы на трубы и монтажные работы ограничены, можно воспользоваться однотрубной разводкой. В этом случае придется дополнительно установить байпасную обводку и систему клапанов у каждого радиатора. Клапаны работают в одностороннем порядке, выпуская накопившийся в системе воздух и препятствуя протечке теплоносителя. Их устанавливают на максимальной высоте, чтобы избавится от всего скопившегося воздуха.

По пути следования жидкости в системе, перед радиатором устанавливают запорные клапаны. Они пригодятся при проведении ремонтных работ или для уменьшения нагрева отдельного радиатора.

В однотрубной системе схеме подключения радиатора используют диагональное подключение. Разогретая вода поступает с одной стороны вверху, а отводится внизу с противоположного края батареи. В этом случае теплоноситель должен пройти по всем секциям радиатора и равномерно прогреть его. Если же установить подачу и отвод с одной стороны, то дальние от трубы секции не будут прогреваться как следует. Эффективность отопления в этом случае снизится до 10%.

Хорошо себя зарекомендовала седельная схема подключения радиаторов. В этом случае подача поды и её отвод происходят в нижней части батарей с разных сторон. Разогретый теплоноситель, поступая снизу, по законам физики поднимается, а отдавшая тепло жидкость опускается, и отводится, с другой стороны. Такой способ оправдывает себя в секциях небольшой высоты.

В зависимости от климата, можно увеличить количество секций радиатора на случай сильных морозов. А при средних температурах пользоваться запорными клапанами во избежание большого расхода топлива. Не стоит забывать о соблюдении санитарных норм терморегуляции. Ведь излишний нагрев помещения уменьшает влажность, и увеличивает запыленность воздуха, что способствует развитию респираторных заболеваний.

Добавление секций

Чтобы правильно рассчитать, как подобрать размеры радиаторов отопления, нужно учитывать множество нюансов. Но от того, сколько параметров учтено зависит дальнейшая выгода. Тщательная работа на этапе создания системы отопления – гарантия уюта в доме и рационального использования средств.

https://youtube.com/watch?v=tWZXYywdG5s

Нюансы создания системы

Система отопления должна быть такой, чтобы обогрев был достаточно быстрым и равномерным. В каждую комнату квартиры или дома устанавливаются батареи, количество и мощность которых должны быть обязательно просчитаны.

Тепло, которое получает помещение, должно быть равно потерям тепла. Можно выделить один упрощенный способ расчета, в соответствии с которым на 10 кв. м. площади нужно устанавливать радиатор, мощность которого должна быть равна 1 кВт. Лучше всего устанавливать конструкции с небольшим запасом, причем желательно увеличивать полученное значение на 15%. Этот приблизительный расчет КПД приборов считается оптимальным для частного использования.

Профессионалы при расчете отопления пользуются более сложными и специфическими методами, которые могут даже определить мощности прибора на 1 кв. м.

Сколько секций должно быть в радиаторе

Радиаторы бывают цельные и секционные. Вторые более привычны для простого обывателя, и дают большую свободу выбора. Можно установить одну длинную секционную батарею отопления или несколько коротких радиаторов.

Важен размер поверхности радиатора, от которой поступает тепло в комнату, а также температура нагрева самого радиатора. Существуют специальные таблицы, которые помогают получить ответ исходя из заданных параметров.

Более простым способом можно получить следующие данные. Обычно одну секцию радиатора устанавливают на 2 кв. м площади помещения. Методом несложных расчетов можно узнать как подобрать размеры радиаторов отопления. Правда, такие вычисления очень приблизительны. Чтобы не страдать из-за неточностей, стоит прибавить к полученной цифре 10 %.

Пример подсчета секций

Кроме перечисленных выше параметров, нужно учитывать теплоизоляционные характеристики помещения. Их разделяют на три группы: холодные (жилье на крайних этажах с тонкими боковыми стенами), стандартные (средний размер стен, квартиры на средних этажах дома), утепленные (наличие качественных стеклопакетов и утепленных внешних стен).

Расчет размера радиатора

Чтобы понять, как подобрать размеры радиаторов для отопления при установке обогревателя под оконным проемом, можно воспользоваться следующими правилами. Устанавливая радиатор, его подвешивают на специальные крепежи под подоконником на высоте от 6 см от пола. От верха секций до подоконника должно оставаться минимум 10 см.

Чтобы гармонично вписать радиатор в интерьер помещения, его размер должен составлять порядка 60-70% ширины окна. Более узкие секции радиатора не смогут компенсировать холодный воздух, поступающий от оконного проема.

Разновидность размеров

Современные модели радиаторов отличаются по своей мощности, оставляя за владельцем дома широкий выбор. Самыми эффективными являются 200 мм секции. В больших домах, а также нежилых помещениях, например, спортивных комплексах, устанавливают радиаторы высотой более 250 мм. Они способны осилить большой объем помещения и хорошо подходят в домах, где нет специальных ниш для установки радиаторов.

Высокие батареи бывают двух типов: с боковым (тип R) и нижним (тип RD) подключением. Настолько большие радиаторы обладают высокой теплоотдачей и большой конвекцией. Их размеры могут достигать 112 см в высоту, 140 в ширину и до 9 см в глубину.

В обычных небольших и многоквартирных домах чаще используются низкие батареи. Их высота составляет 30-45 см, что удобно для установки под окном. Низкие радиаторы имеют ряд преимуществ. Они равномернее прогревают воздух, и меньше его высушивают.

Чтобы обеспечить комфортную температуру в помещении потребуется больше секций, а значит, тепловая завеса будет шире, и охватит большую площадь. Чем больше и мощнее батарея, тем сильнее разогревается воздух возле неё, это сделает невыносимым нахождение рядом с источником тепла. Поэтому для больших площадей более рационально разделить радиаторы на группы для равномерного прогрева воздуха. По той же причине не стоит злоупотреблять в жилом помещении высокими радиаторами.

Схема расчета секций

Другие особенности выбора прибора

Система отопления считается одной из самых важных, поэтому при подсчете важно учитывать каждый квадратный метр помещения. Если прибор нужен для низкотемпературного напора, то полученный в результате расчета показатель нужно удваивать

На теплоотдачу изделий также оказывает воздействие то место, где они будут располагаться в комнате. Учитывать надо и метод, который будет применяться для их подключения.

Можно разными способами определить КПД и другие параметры радиаторов. Для этого можно применить специальную таблицу значений, упрощенный вариант расчета или сложный способ, который предполагает применение специализированной формулы. Последний вариант считается самым верным, поскольку он позволяет получить точное значение.

«Расчет с учетом» особенностей комнаты

Это самый сложный метод, но он даст практически точные цифры благодаря большому количеству различных коэффициентов. Они относятся не к системе отопления, а только к особенностям помещения, к способам установки батарей. Формулу используют ту же:

Для получения требуемой теплоотдачи, которую потом придется делить на тепловую мощность одной секции, метраж (не объем!) комнаты сначала умножают на среднюю норму мощности для 1 м2. Она не зависит от региона и составляет 100 Вт. Затем результат по очереди перемножают с коэффициентами А, В, С, D, Е, F, G, H, I и J.

«А» — число внешних стен комнаты

В большей степени, именно от их количества сильно зависят теплопотери:

  • внешняя стена — лишь одна: 1,0;
  • две внешние стены — 1,2;
  • внешних стен — три: 1,3;
  • четыре стены — 1,4.

«B» — ориентация помещения

Минимум тепла сохраняется в комнатах, смотрящих окнами туда, где всегда мало солнечного света: на север или восток, где солнечные лучи «отмечаются» только по утрам:

  • окна выходят на восток либо на север — 1,1;
  • комната расположена на западной или на южной стороне — 1,0.

«С» — степень утепления

Качественная теплоизоляция дает шанс максимально сохранить тепло в помещении:

  • кладка в 2 кирпича или утепленные наружные стены — 1,0;
  • нет утепления снаружи — 1,27;
  • очень высокий уровень утепления (если были проведены теплотехнические расчеты) — 0,85.

«D» — климат в регионе

Эти условия учитывает и СНиП, без их учета невозможно ни одно капитальное строительство. Тут используют средние показатели температуры декабря, его самой холодной декады. Эти данные необходимо узнать в гидрометеорологической службе города (района):

  • до -10° — 0,7;
  • до -15° — 0,9;
  • не ниже -20° — 1,1;
  • от -25° до -35° — 1,3;
  • от -35° или ниже — 1,5.

«Е» — высота потолков

Как уже было отмечено, и нормы СНиП (от 60 до 200 Вт на 1 м2), и среднее значение (100 Вт), использующееся в этом случае, подразумевают стандартную высоту потолков — 2700 мм. Если они не «дотягивают» до этой цифры, то выбирают коэффициент 1,0. Когда высота ее превосходит, то для умножения берут другой:

  • 1,05, если высота находится в пределах 2800-3000 мм;
  • 1,1 для 3100-3500 мм;
  • 1,15 для 3600-4000 мм;
  • 1,2, если высота потолка более 4100 мм.

«F» — помещение, находящееся выше

Так как через потолок помещения с большей охотой уходит поднимающийся вверх теплый воздух, в этом случае большое значение имеет верхний этаж. Эти коэффициенты выглядят так:

  • сверху чердак или другое неотапливаемое помещение — 1,0;
  • утепленный чердак и кровля — 0,9;
  • отапливаемая комната — 0,8.

«G» — качество оконных конструкций

Разные пластиковые окна имеют неодинаковые характеристики. Особняком стоят обычные оконные конструкции, сильно повышающие коэффициент:

  • деревянные рамы старого образца с двойным остеклением — 1,27;
  • однокамерный стеклопакет с двумя стеклами — 1,0;
  • двойной стеклопакет либо однокамерный, но имеющий аргановое покрытие, — 0,85.

«H» — площадь остекления комнаты

Независимо от качества оконных конструкций большее количество теплопотерь происходит из-за впечатляющей площади окон. Этот коэффициент зависит от соотношения площади оконных проемов и общего метража помещения:

  • менее 0,1 — 0,8;
  • от 0,11 до 0,2 — 0,9;
  • 0,31-0,4 — 1,1;
  • от 0,41 до 0,5 — 1,2.

«I» — схема подключения радиаторов

Эффективность отопления зависит от того, каким образом батареи подключают к трубам — как к подающим, так и к обратным. Самый лучший вариант — диагональное подключение: первая сверху, вторая снизу. Он (на рисунке обозначен буквой А) соответствует коэффициенту 1,0.

  • Б — 1,03;
  • В — 1,13;
  • Г — 1,25;
  • Д, Е — 1,28.

«J» — степень открытости батарей

Любая искусственная (либо имеющаяся) преграда может немного повлиять на теплообмен. В этом случае коэффициента 1,0 «заслуживает» радиатор, расположенный под подоконником. Другие отопительные приборы с «препятствием»:

  • находящиеся на стене безо всяких «ограничителей» — 0,9;
  • прикрытые сверху выступом ниши — 1,07;
  • имеющие ограждения из подоконника и из декоративного кожуха, но только с фронтальной стороны — 1,12;
  • батареи, полностью закрытые декоративным элементом, — 1,2.

Все коэффициенты сначала записывают на бумагу, затем, умножив метраж на среднюю норму (100 Вт), начинают по порядку умножать на коэффициенты. Получившийся результат делят на теплоотдачу 1 секции (для понравившейся модели), получая необходимое количество секций. Если такие вычисления не вдохновляют на «подвиги», то можно воспользоваться онлайн-калькуляторами. Однако эта работа только кажется трудной, на деле ничего сложного нет.

Также, вы можете воспользоваться нашим онлайн калькулятором для расчета отопления.

Какой способ выбрать, зависит лишь от силы желания хозяев основательно разобраться в вопросе. Подробную информацию можно почерпнуть из этого видео:

Как увеличить коэффициент теплопередачи

Исходя из вышеизложенного, становится понятным, что фактичекская теплоотдача любого отопительного прибора может существенно отличаться от заявленной технической характеристики производителем в сопроводительной документации своей продукции. Реальные условия эксплуатации батарей отопления могут вызывать суммарные потери тепла, снижающие КПД отопительной системы дома или отдельной квартиры.

Существует 2 варианта повышения коэффициента теплопередачи – это улучшить условия эксплуатации существующей отопительной системы и применение оптимальных способов размещения и подключения радиаторов отопления, заложенных на стадии проектирования.

На примере ниже расположенного рисунка, разберем потери тепла в системе отопления здания.

  1. Тепловые потери через крышу составляют: 25 — 30%.
  2. Через окна: 10 — 15%.
  3. Теплопотери через пол: 10 — 15%.
  4. Потери через стены: 10 — 15%.
  5. Примыкания: 10 — 15%.
  6. Через трубу (при наличие печного отопления): 20 — 25%.

Предлагаем воспользоваться онлайн калькулятором для расчет теплопотерь дома.

Как повысить КПД существующей отопительной системы

Чтобы повысить КПД существующей отопительной системы, специалисты рекомендуют провести следующие мероприятия:

  • утеплить ограждающие конструкции снаружи жилья (стены, фундамент, цокольный этаж и чердак);
  • заменить старые деревянные оконные рамы стеклопакетами;
  • за радиаторами на стены наклеить экраны из фольги;
  • периодически открывать краны Маевского для спуска воздушных пробок в радиаторах;
  • при наличии холодных стен их утепляют изнутри теплоизоляционными материалами.

После проведения этих мероприятий хозяева дома или квартиры сразу почувствуют улучшение теплоотдачи приборов отопления. Для утепления стен изнутри на рынке стройматериалов предлагают большое количество разных материалов от пробковых листов, фактурной штукатурки до гипсовой плитки и декоративных полиуретановых панелей, которые не только утеплят комнаты, но и украсят своим видом их интерьеры.

Сравнение прогрева стального и чугунного радиаторов

Как повысить КПД на стадии проектирования

Чтобы избежать неполноценной теплопередачи приборами отопления в новостройках, на стадии проектирования руководствуются следующими правилами.

Правило 1. Радиаторы устанавливают под окнами. Это могут быть специальные ниши или навеска батарей под подоконниками с экранами или без них. Экраны скрывают внешний вид батарей, но в то же время могут уменьшать их тепловую мощность. В некоторых случаях экраны специально используют, чтобы снизить тепловой поток на 10 – 15% тем самым, сохраняя тепло для других комнат.

Правило 2. Существенное влияние на изменение КПД приборов отопления влияет способ подключения. Это может быть односторонний или двухсторонний подвод труб теплоснабжения. Двухсторонняя схема подключения помогает приблизить мощность батареи к заявленной паспортной величине теплопередачи. Практика показывает, что при наличии менее 20 секций в одном помещении лучше применять одностороннее подключение батарей.

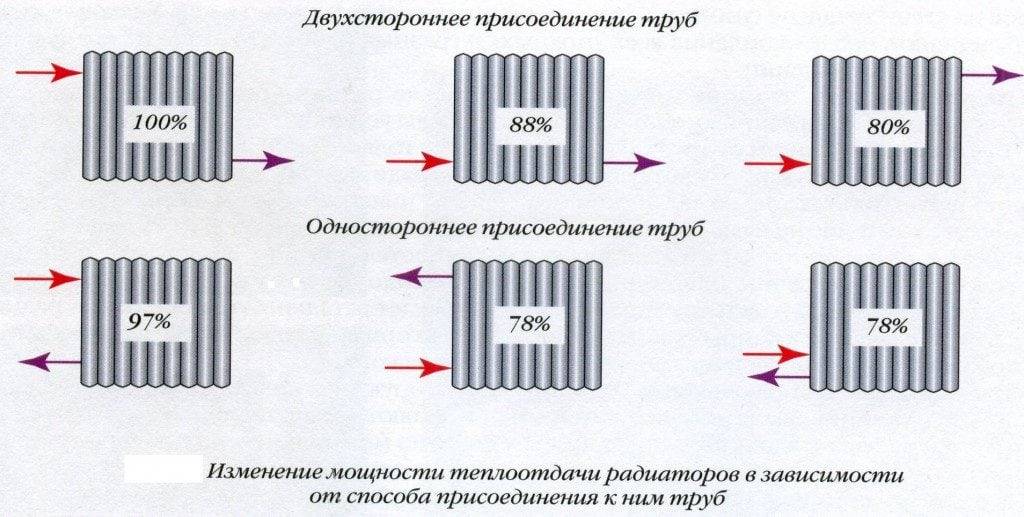

На представленном ниже фото КПД секций при двухстороннем присоединении труб.

На фото КПД секций при одностороннем присоединении труб.

Теплоотдача батарей

Принцип функционирования радиатора

Прежде чем приступать к вычислению эксплуатационных параметров, нам нужно понять, как работает отопительная батарея, и какую величину нам нужно рассчитать для оценки ее эффективности.

Радиатор (неважно, водяной или электрический с масляным теплоносителем) функционирует по достаточно простому принципу:

Внутри устройства находятся резервуары, по которым циркулирует нагретый теплоноситель. Горячее вещество поднимается вверх, остывшее – опускается вниз, потому жидкость постоянно находится в движении.

Распределение теплоносителя внутри устройства

  • При движении теплоноситель контактирует со стенками резервуаров, отдавая им часть своего тепла. При этом – чем длительнее время контакта и чем больше разница температур, тем больше тепла отдает жидкость.
  • Нагреваясь изнутри, стенки, в свою очередь, передают тепловую энергию в окружающую среду, нагревая воздух.
  • Для повышения эффективности теплопередачи радиаторы отопления делают в форме ребер, увеличивая площадь поверхности, контактирующей с воздухом. Иногда на поверхности закрепляют дополнительные металлические пластины – они тоже служат для ускорения теплообмена.

Конвекция тепловых потоков в помещении

Мощность радиаторов – стальных, чугунных, алюминиевых, биметаллических и т.д. – определяется тем, сколько тепла они могут отдать в окружающую среду за единицу времени. В паспортах к отопительным батареям этот параметр чаще всего прописывают.

Подбор оптимальной теплоотдачи устройства очень важен:

  • В системах централизованного отопления избыточная теплоотдача приводит к перегреву помещения. В итоге нам приходится нести расходы либо на дополнительное проветривание, либо на установку термоклапанов – сам же микроклимат при этом серьезно ухудшается.
  • Если же производительности установленных устройств будет недостаточно, то они будут вынуждены работать на пределе своих возможностей. С одной стороны, это существенно снижает ресурс изделия, а с другой – приводит к периодическому «недотопу», когда температура в помещении ощутимо снижается, несмотря на все старания водогрейного котла.

При недостатке мощности в помещении будет холодно даже при работе системы на пределе возможностей

Кроме того, при сильной нагрузке аппарат может банально выйти из строя. Это в первую очередь касается электрических моделей, потому мощность масляного радиатора нужно подбирать с запасом примерно в 20-25%.

Факторы, влияющие на теплоотдачу

Если проанализировать информацию от производителей и экспертов, то можно увидеть, что, например, мощность алюминиевых радиаторов отопления значительно превышает аналогичный показатель у чугунных моделей старого типа.

Это обусловлено различиями в конструкции и в материале:

Во-первых, чем больше внутренний объем батареи, тем больше теплоносителя в нее поступает, и тем больше энергии она отдаст. Поэтому вполне логично, что крупное устройство будет греть эффективнее, чем компактное (при прочих равных условиях, естественно). Цена тоже будет отличаться, и не только за счет разницы в стоимости использованного для производства батареи материала.

Внутренняя полость алюминиевого радиатора

  • Во-вторых, производительность зависит от температуры поступающего теплоносителя: чем горячее будет вода, тем больше тепла из нее получится извлечь.
  • В-третьих, чем лучше материал проводит тепло, тем выше будет его теплоотдача. Наименее эффективными по этому показателю являются изделия из чугуна, а за лидирующие позиции конкурируют медные, алюминиевые и биметаллические модели.

Фото отдельной секции

Для сравнения ниже приводится таблица мощности радиаторов разного типа. Более подробные сведения о тепловой эффективности некоторых моделей отопительных батарей вы можете найти на схемах, приведенных в статье.

Тип радиатораТеплоотдача одной секции, ВтОбъем теплоносителя в одной секции, л
Алюминиевый, межосевое расстояние 500 мм1830,27
Алюминиевый, межосевое расстояние 350 мм1390,19
Биметаллический, межосевое расстояние 500 мм2040,2
Биметаллический, межосевое расстояние 350 мм1360,18
Чугунный, межосевое расстояние 500 мм1601,45
Чугунный, межосевое расстояние 300 мм1101,1

Нужно отметить, что мощность стальных радиаторов отопления, которые имеют панельную структуру, указывается из расчета на все изделие в целом, в то время как для секционных конструкций инструкция часто содержит два значения: теплоотдача секции и этот же параметр для всего радиатора.

Таблица мощности стальных радиаторов отопления: цифры приведены для изделий компании Kermi 11, 22 и 33 типа.

Как подобрать радиатор отопления – основные критерии выбора

Так, прежде чем приобретать то или иное оборудование, следует ознакомиться со следующими рекомендациями по выбору устройств обогрева:

центральное отопление правильнее всего будет оснастить биметаллическими отопительными приборами, способными стойко переносить любые температурные режимы и нестабильность давления в таких системах. Так, скачки давления в центральном отоплении весьма нередки, к этому может привести как быстрое открытие задвижки узла элеватора, так и отрыв клапана винтового вентиля или резкое перекрытие вентиля пробкового типа. Благодаря своей прочности биметаллические радиаторы смогут обезопасить всю систему от внезапных поломок и позволят предотвратить неожиданные затопления

Важно помнить, что монтаж батареи из биметалла крайне не стоит выполнять на подводку из пластика или металлопластика. Единственно верным решением будет устройство таких батарей вместе со стальными оцинкованными трубами; в постройках частного типа, где контур отопления контролируется автоматически, а основным нагревательным элементов выступает котел, лучше всего применять радиаторы из алюминия, так как по своей теплоотдаче они примерно равным биметаллическим моделям, а стоимость их является гораздо меньшей

В том случае, если площадь строения является большой, то еще один вариант устройства отопительного прибора – монтаж конвектора из меди и алюминия под полом. В такой конструкции видимыми останутся только расположенные горизонтально решетки, которые служат местом отвода горячего воздуха; в помещениях бытового характера наподобие гаражей, теплиц и пр. правильнее всего будет выбрать  узкие радиаторы отопления, которые будут сочетать в себе хорошие показатели отдачи тепла вкупе с небольшой стоимостью. Таким прибором может выступить собственноручно изготовленный регистр, который изготавливается под размер помещения.

Точность превыше всего! Правильный расчёт чугунных батарей на площадь помещения

Чугунные радиаторы ценятся за свою надежность, неприхотливость, простоту конструкции.

Они имеют высокую устойчивость к коррозии и незаменимы в открытых системах с большим содержанием кислорода в воде.

Тепловая инерционность чугунных приборов отопления обеспечивает стабильность температурного режима в помещении при резких колебаниях параметров теплоносителя в централизованных системах отопления.

При расчете необходимого количества секций пользуются двумя способами – упрощенным и точным.

ontakte

Odnoklassniki

Существует несколько формул для расчёта количества радиаторов отопления.

На квадратный метр площади, таблица

Методика основана на утверждении, что для обогрева 1 м² жилой площади комнаты в средней полосе России необходимо 100 Вт тепловой мощности прибора отопления.

Фото 1. Вариант расчёта количества чугунных радиаторов на квадратный метр площади в жилом помещении.

Количество секций радиатора рассчитывается по формуле (1):

N = (100 х S)/Q (1)

  • N — количество секций (с округлением до ближайшего целого числа);
  • S — площадь комнаты, м²;
  • Q — теплоотдача одной секции, Вт.

При нестандартных температурах теплоносителя

Тепловая мощность одной секции радиатора указана в паспорте для стандартных значений температуры на входе Тпод = 90ºС и выходе прибора Тобр = 70ºС.

Если в системе отопления частного дома температура теплоносителя имеет другие значения, то теплоотдача секции Q рассчитывается по формуле (2):

Q = K х ∆ Т (2)

  • K — приведенный коэффициент, зависящий от физических характеристик секции радиатора;
  • ∆ Т — температурный перепад, рассчитываемый по формуле (3):

∆ Т = 0,5 х (Тпод + Тобр) — Тпом (3)

  • Тпод — температура на входе прибора отопления;
  • Тобр — температура на выходе;
  • Тпом — требуемая температура в комнате (20ºС).

Расчет значения Q при заданных температурах теплоносителя на входе и выходе прибора отопления выполняется в следующей последовательности:

  1. Рассчитывается величина приведенного коэффициента Киз формул (2), (3) для известных паспортных величин Q при стандартных Тпод = 90ºС, Тобр = 70ºС.
  2. Определяется перепад ∆ Тпо формуле (3) для реальных параметров Тпод и Тобр.
  3. Вычисляется Qпо формуле (2).

Фото 2. Чугунный радиатор, установленный в жилом помещении. Устройство украшено декоративной ковкой.

При нестандартной высоте потолков

Формула (1) справедлива при стандартной высоте комнаты — от 2,5 до 3 м. При иных значениях высоты помещения пользуются формулой (4):

N = (H х Y х S)/Q (4)

  • N — количество секций (с округлением до ближайшего целого числа);
  • H — высота комнаты, м;
  • Y — удельная мощность, равная 41 Вт/м³ для панельных домов из железобетона или 34 Вт/м³ для кирпичных построек или частных домов с наружным утеплением;
  • S — площадь помещения, м²;
  • Q — теплоотдача одной секции, Вт.

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

  • N — количество секций (с округлением до ближайшего целого числа);
  • S — площадь комнаты, м²;
  • Q —тепловая мощность одной секции, Вт.
  • K1…K10 поправочные коэффициенты.

К1 — на число внешних стен в помещении

Коэффициент К1 равен:

  • 0,8 — помещение внутреннее;
  • 1,0 — комната с одной наружной стеной;
  • 1,2 — помещение угловое — две перегородки с улицей;
  • 1,4 — три стены на улицу.

К2 — на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

  • 1,1 — наружные стены ориентированы на восток или север;
  • 1,0 — стены комнаты «смотрят» на запад или юг.

Особенности приобретения радиаторов

При покупке батарей нужно изучить их технические параметры, КПД и другие характеристики:

  1. Мощность, которая может быть указана в расходе воды или иного вида теплоносителя, может быть представлена в виде ватт.
  2. Размеры батареи. Высота может быть от 200 до 600 мм. Небольшие изделия обычно создаются из стали, высокие являются чугунными или выполнены из современных и уникальных материалов. Нужно учитывать расстояние между полом и окном помещения.
  3. Напор, для которого предназначен прибор. Каждая система отопления обладает своим напором. Он может быть низкотемпературным, среднетемпературным или высокотемпературным. Обычно в документации к изделиям указывается тепловая отдача, причем она может быть представлена, например, в таком виде 55/45. В этом случае применять батарею можно, если теплоноситель, проходящий через него, будет иметь температуру 55 градусов, а охлаждается он до 45 градусов.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
