Как рассчитать батареи отопления – количество и размер

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Количество радиаторов зависит от величины потерь тепла

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет на глаз

Теплопотери в многоквартирном доме

Этот вариант подойдет тем, кто совершенно ничего не смыслит в математических выкладках. Разделите площадь комнаты на стандартный показатель – 1 секция на 1,8 м².

22/1,8=12,22 – округляем, получается 13 секций.

Имейте в виду: высота потолка не должна превышать 2.7 м. Если потолок выше, придется считать по более сложной формуле.

Как видите, посчитать необходимое количество секций для помещения можно по-разному. Хотите получить точный результат – используйте расчет по СНиПу. Не сможете определиться с дополнительными коэффициентами – выбирайте любой другой упрощенный вариант.

Специалисты рекомендуют к получившемуся числу секций прибавить 10-20%. Этот поправочный коэффициент списывается на лютые зимние морозы.

Нестандартный дизайн и размеры вертикальных радиаторов отопления позволяют располагать их в любом месте – будь то скрытые ниши или помещения без окон. Также они позволяют использовать любой тип подключения к системе отопления.

Расчет гидравлика помогает решить комплекс задач, главными из которых можно назвать вычисление оптимальных параметров системы для эффективного теплоснабжения и снижение затрат. Готовые примеры гидравлического расчета системы отопления.

Виды труб для отопления: выбираем оптимальный вариант в зависимости от параметров дома и оборудования https://teplius.ru/truby/vybor-t/kakie-luchshe.html

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

• Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
• Алюминиевый — 190 Вт (0,19 кВт).
• Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

• биметаллическая секция обогреет 1,8 м²;
• алюминиевая — 1,9-2,0 м²;
• чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м², для ее отопления примерно понадобится:

• биметаллических 16 м² / 1,8 м² = 8,88 шт, округляем — 9 шт.
• алюминиевых 16 м² / 2 м² = 8 шт.
• чугунных 16 м² / 1,4 м² = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Что нужно знать при выборе алюминиевых батарей

Алюминиевые радиаторы очень боятся кислой среды в отопительной системе. Поэтому надежная долговечная работа возможна только при pH 6,5… 8.

Также следует знать что:

• внутренняя поверхность должна быть тщательно обработана, нанесена оксидная пленка;
• радиатор должен иметь паспорт с указанными в нем характеристиками, желательно, чтобы имелся протокол испытаний;
• заводская сборка надежнее, поэтому по возможности следует купить уже готовую батарею из нужного количества секций;
• не следует устанавливать батарею более 15 секций, лучше установить две;
• необычный дизайн радиатора может ухудшить его эксплуатационные характеристики;
• следует избегать радиаторов китайского производства NF/68. Они могут содержать асбест, опасный для здоровья.

Виды радиаторов

Процесс нагрева воздуха и поддержания его достаточной температуры зависит от батарей – металла, размеров, подсоединения в комплекс и их размещения. Перед тем, как рассчитать количество секций радиатора, потребуется узнать металл изготовления.

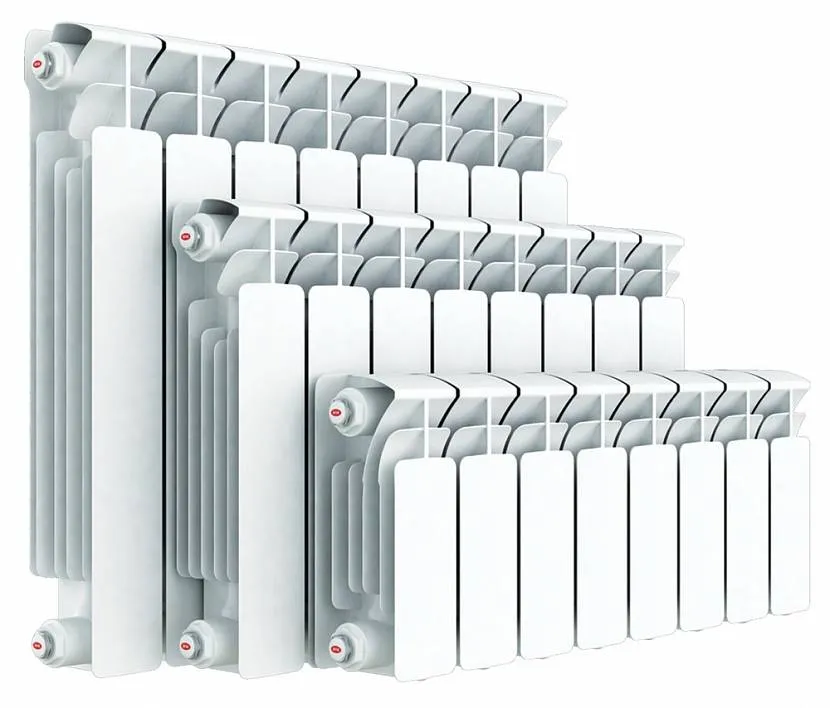

Модельный ряд Источник www.chipak71.ru

Показатели различных металлов:

• А 350 алюминиевые – 138 Вт;
• А 500 из алюминия – 185 Вт;
• S 500 из алюминия – 205 Вт;
• L 350 из биметалла – 130 Вт;
• L 500 из биметалла – 180 Вт;
• Из чугуна – 160 Вт.

Батареи группируют от межосевой длины:

• 200 мм;
• 350 мм;
• 500 мм;
• 600 мм.

Стальные

Эта разновидность теплоносителей отличается сравнительно невысокой стоимостью и эстетичным видом. Конструкция целостная и не регулируется количество секций. Стальные стенки имеют небольшую толщину и требуют антикоррозионной защиты. При эксплуатации необходима защита от гидравлических ударов и механических повреждений, так как швы могут дать течь. Учитывая низкую теплоёмкость конструкции, установка её в квартирном помещении нецелесообразна. В частной постройке такой вариант более приемлем, так как имеется возможность самостоятельно регулировать степень нагрева теплоносителя.

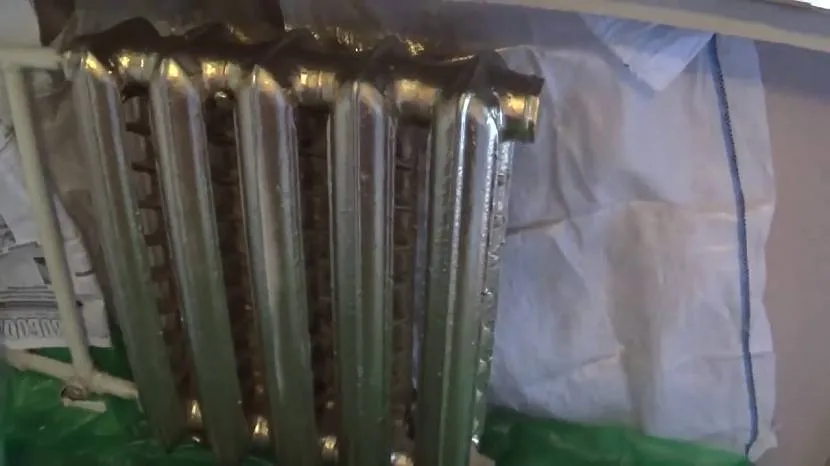

Традиционное оборудование Источник i.ytimg.com

Чугунные

Модели максимальной теплоотдачей. В отличие от советских радиаторов, современные представлены в достойных дизайнерских вариантах, сохранив при этом положительные свойства.

Этот вид батарей отличается практичностью и удобством:

• количество секций можно регулировать;
• гидроудары им не опасны;
• стенки секций мало подвержены коррозийным процессам;
• прибор пригоден для любого теплоносителя.

Батареи из чугуна отличаются большой массой и требуют качественного монтажа и надёжного крепления (имеются настенные и напольные варианты).

Кроме того, батареи греются длительное время.

Алюминиевые

При высокой теплоотдаче алюминиевые конструкции имеют небольшой вес. Внешний вид элегантен и разнообразен, что позволяет устанавливать их в любые помещения. Конструкции могут быть как цельными, так и сборными, из нескольких секций.

Поскольку алюминий подвержен кислородной коррозии, батарея требует соответствующей антикоррозионной защиты. При её наличии по эксплуатационным характеристикам этот вид радиаторов превосходит все остальные.

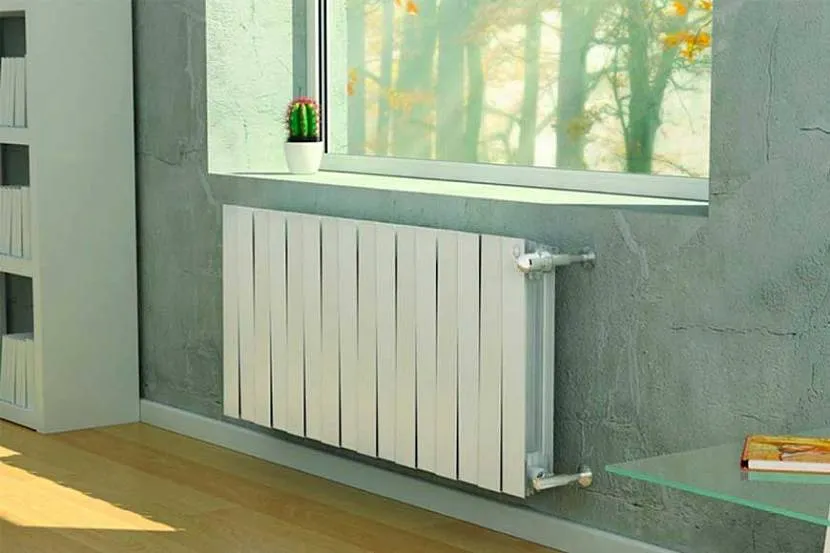

Алюминиевый под окном Источник pro-remont.org

Приборы устанавливают в частном секторе из-за повышенного воздействия к гидроударам. При центральном отоплении этому невозможно противостоять.

Биметаллические

Соединены из двух слоёв. Внешний алюминиевый, обладает высокой теплоотдачей. Второй – из сплава, не разрушающегося от коррозии. Такая конструкция обеспечивает длительную эксплуатацию

Однако стоимость этих моделей достаточно высока, поэтому важно то, как рассчитать количество секций биметаллического радиатора на комнату. Они характеризуются более сильной теплопроводность чем чугунные

Алюминиевые радиаторы отопления расчет количества секций. Простой расчет

Таблица расчета требуемого количества секций в зависимости от площади отапливаемого помещения и мощности одной секции.

Расчет количества секций батарей отопления с помощью калькулятора дает неплохие результаты. Приведем простейший пример для обогрева помещения площадью 10 кв. м — если помещение не угловое и в нем установлены двойные стеклопакеты, требуемая тепловая мощность составит 1000 Вт . Если мы хотим установить алюминиевые батареи с теплоотдачей 180 Вт, нам понадобятся 6 секций – просто делим полученную мощность на теплоотдачу одной секции.

Соответственно, если вы купите радиаторы с теплоотдачей одной секции 200 Вт, то количество секций составит 5 шт. В помещении будут высокие потолки до 3,5 м? Тогда количество секций возрастет до 6 шт. В комнате две внешние стены (угловая комната)? В этом случае нужно добавить еще одну секцию.

Также нужно учитывать запас по тепловой мощности на случай слишком холодной зимы – он составляет 10-20% от расчетной.

Узнать информацию о теплоотдаче батарей можно из их паспортных данных. Например, расчет количества секций алюминиевых радиаторов отопления ведется из расчета теплоотдачи одной секции. То же самое относится к биметаллическим радиаторам (и чугунным, хоть они и неразборные). При использовании стальных радиаторов берется паспортная мощность всего прибора (мы приводили примеры выше).

Коэффициент теплоотдачи

Для расчета количества отделений биметаллических или чугунных батарей применяют значение такой величины, как теплоотдача. Она зависит от многих факторов, таких как: скорость движения теплоносителя, примененной краски, давление теплоносителя, высоты потолка в помещении, теплоизоляционные свойства окон (дерево или пластик) и многих других.

Рассмотрим таблицу, в которой приведены приблизительные значения теплоотдачи, но при этом учтите, что межосевое расстояние рассмотренных радиаторов составляет 500 (по маркировке).

Маркировка (изделия)	Теплоотдача (одна секция, Вт)	Материал
Viadrus KALOR 500/70	110,3	чугун
МС — 140	160,0	чугун
Viadrus TERMO 500/130	191,0	чугун
Rifar Alp	170	биметалл
Global Vox	194	биметалл
Rifar Base	203	биметалл

Зачем нужен расчёт количества секций батарей отопления

Сделать точный подсчет биметаллических секций невозможен без правильного формирования базы исходных данных. Необходимо определять объёмы теплопотерь помещения, делать правильный выбор фирмы-производителя батареи, выяснять температуру теплоносителя на входе и выходе из радиатора, а также определять комфортную температуру в помещении.

На основе этих показателей можно с полной уверенностью рассчитать, количество секций биметаллического радиатора для обогрева 1 м2 площади комнаты. Правильный расчёт количества сегментов в одном радиаторе позволит существенно сократить расходы на оплату отопления.

Секционное строение обогревательных приборов позволяет в уже существующей системе отопления жилых помещений подбирать нужное число секций путём их демонтажа или наоборот устанавливать дополнительные сегменты.

Сколько секций радиатора надо на квадратный метр?

Способы корректировки расчета

Полученное значение требуемой мощности батареи можно и нужно корректировать в большую или меньшую сторону, поскольку теплопотери могут увеличиваться из-за наличия балкона, естественной вентиляции, подвала внизу и компенсироваться за счет установленной системы теплого пола, теплого плинтуса, плиты или полотенцесушителя.

Точный метод расчета

Довольно точный метод расчета с учетом большинства значимых параметров производится по формуле, представленной выше. Однако можно посчитать мощность радиатора еще точнее с помощью специализированного калькулятора. Достаточно подставить известные значения.

Примерный расчет

При центральном отоплении секций радиаторов должно быть больше расчетного количества

При примерных расчетах теплопотери составят:

• через систему отопления и естественную вентиляцию – 20-25%;
• через потолок, примыкающий к кровле – 25-30%;
• через стены – 10-15%;
• через примыкания – 10-15%;
• через подвал – 10-15%;
• через окна – 10-15%.

Эффективность работы системы также зависит от ее особенностей. Двухтрубная более эффективна, чем однотрубная, поскольку в последней каждый последующий радиатор получает все более и более остывший теплоноситель. Например, при наличии шести батарей в системе, расчетное количество секций для последней из них необходимо будет увеличить на 20%.

Точные расчеты с учетом требований СНиП выполняются профессионалами. Упрощенные варианты расчетов можно выполнить самостоятельно и этого вполне достаточно для определения необходимой мощности батарей отопления в коттедже или отдельной квартире

Важно лишь тщательно проверить все данные, чтобы не допустить ошибок

Рекомендации по расчету до начала работы

Прежде чем начинать, рекомендуется проработать каждый из следующих пунктов. Без этого расчет радиаторов отопления не увенчается успехом, так еще и время, силы и средства израсходуются зря. Итак, необходимо:

• Измерить длину и ширину каждой комнаты, где планируется установка батарей;
• узнать мощность радиатора. То же самое стоит сделать и отдельно с его каждой секцией. Источник – документы. В них производитель описывает технические характеристики.

Также существует несколько вещей, которые не должны учитываться или совершаться:

• Расчет проводится для каждого помещения по отдельности. Ни в коем случае не пытаться провести подсчет исходя из данных всего дома;
• расчет мощности радиатора – единственное, что потребуется. Тип батареи, ее форма и теплоотдача в данной процедуре не понадобятся.
