Виды водонагревателей

Основными видами водонагревателей, которые сейчас используются, являются электрические и газовые.

В свою очередь, электрические водонагреватели делятся на накопительные и проточные.

Однако способ нагрева воды у них один – при помощи ТЭНов.

В газовых же нагревателях повышение температуры воды выполняется за счет сгорания газа.

Следует также отметить, что работы по установке водонагревателя в доме не такие уж и сложные, их вполне можно выполнить и самостоятельно, имея под рукой не особо много инструментов и оборудования.

Конечно, с газовыми водонагревателями ситуация несколько сложнее, но о ней – ниже.

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

1. Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
2. Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
3. Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
4. Не подключайте бак к гнилым и ржавым трубам.
5. Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
6. Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

• металлопластиковые трубы;
• пакля;
• паста;
• герметичная лента;
• гибкие шланги для соединения бойлера и водопровода;
• тройники;
• шаровые краны;
• обратный клапан;
• перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
• рулетка;
• уровень;
• отвертка;
• газовый или разводной ключ;
• набор обычных ключей.

Где лучше разместить бойлер

Главное, верно подсоединить к водопроводу, потому важно точно определить выгодное место установки прибора. Трубопровод водоснабжения должен проходить близко. В этом вопросе стоит следовать следующим советам:

В этом вопросе стоит следовать следующим советам:

1. Лучше разместить бак в туалете. Подобная рекомендация связана с тем, что трубы холодного водоснабжения проходят в этом помещении. Агрегат должен находиться рядом с трубой. Если установить его удаленно и обеспечить подвод, напор может быть недостаточным.
2. Мастера не рекомендуют делать подключение водонагревателя к водопроводу через ванную комнату. Связано это с высоким уровнем влажности в помещении. Прибор может быстро выйти из строя, потому что будет находиться в постоянном контакте с испарениями. Установка водонагревателя в ванной проводится, если нет альтернативы.
3. Схема подключения водонагревателя к водопроводу в квартире не запрещает установку устройства в кухне. Но, планируя схему расположения гарнитура, стоит учитывать, что нагревательный резервуар займет достаточно свободного пространства.
4. Размещая устройство на стене, нужно, главное, удостовериться в том, что внутри нее не проходит электрическая проводка.
5. Если нагреватель устанавливают на кухне, его размещают удаленно от электрической и газовой плиты. Воздействие тепла извне способно разрушить нагревательный элемент.

Этапы установки бойлера

Следуйте пошаговой инструкции и вы поймете, что в самостоятельной установке электрического водонагревателя нет ничего сложного.

Подготовительный этап

1. Для начала нужно определить место для расположения бойлера. Для этого необходимо выполнить следующие условия:

• Располагаться бойлер должен в свободном месте, так, чтобы к нему был доступ.
• Там где будет устанавливаться прибор должна быть крепкая стена (не из гипсокартона).
• Водопроводные трубы должны быть пригодными для врезки в них установки.
• Прибор достаточно мощный и проводка должна выдержать данную нагрузку.

Все эти этапы нужно продумать до начала работы  с установкой, ведь если этого не сделать, будет потрачено уйма времени на переделывания.

2. Конечно же, как и для любой другой работы, нужны инструменты и комплектующие, которые вы должны заранее подготовить:

• Запорные краны;
• Перфоратор;
• Разводной и гаечный ключи;
• Тройники;
• Пассатижи;
• Рулетка;
• Отвертка;
• Труба металлопластиковая ( длина с размером зависят от условий подключения);
• Герметичная лента;
• Паста;
• Пакля;
• Соединительные гибкие шланги (2 шт., в случае если они не предусмотрены в комплекте).

Инструменты для самостоятельной установки бойлера

Основной этап

У вас не будет много хлопот с установкой накопительного бойлера, в отличии от проточного водонагревателя. Весь процесс установки заключается в правильном крепеже бойлера и подведение к нему труб. Также в работу входит изготовление отверстий под крепления, при этом нужно рассчитать расстояние от бойлера до потолка, дабы без особых усилий надеть его на крепежные элементы.

Монтаж водонагревателя

1. К водопроводу нужно подключить бойлер.

• Нужно соединить вводы и выходы прибора. Нужно знать, что на ввод холодной воды устанавливают клапан для сброса напряжения. Этот клапан для сброса напряжения, а также гибкие шланги продаются в комплекте с бойлером, но бывают случаи когда они отсутствуют и их нужно докупить отдельно.
• В случае отсутствия вывода, необходимо его смонтировать. Время работы затраченное на вырезку зависит от вида труб, если они из металлопластика, то работа будет идти быстрее, если же из металла, то придется потратить больше сил и времени. Для этой работы вам понадобятся плашка и дополнительные переходники.

Подключение кранов к бойлеру

2. После нарезки болгаркой, на трубу наносят резьбу при помощи плашки и герметизируя устанавливают тройник или переходник с подсоединенным к нему краном.

3. Затем подсоединяют кран с горячей водой и выход на бойлер.

4. Выпускают воздух и осуществляют проверку на герметичность.

5. Затем происходит подключение бойлера к питанию при помощи автоматического выключателя или розетки. В случае если бойлер работает исправно, загорается специальный индикатор.

6. Финальным этапом считается регулировка температурного режима. Если установка прошла удачно, то прибор уже готов к работе.

Порядок установки

Работы выполняют, соблюдая пошаговую инструкцию.

Закрепление устройства

Самый простой вариант – установка напольного бойлера. Его ставят на ровное прочное основание на полу.

Если прибор будет висеть на стене, потребуются специальные опоры, чтобы его удерживать. Вертикальные обогреватели среднего размера (объем бака до 100 л) навешивают на две опорные точки. Бойлеры большего размера или горизонтальные модели монтируют при помощи четырех креплений. Для крепежа используются L-образные шурупы дюбели, анкеры.

Порядок закрепления:

1. От поверхности потолка отступают 1,5 – 2 см. Зазор позволяет приподнимать и опускать прибор. Выверяют уровнем горизонталь и делают разметку для крепежа.
2. Сверлят дыры дрелью или перфоратором, помещают в отверстия дюбеля.
3. Навешивают бак и плотно фиксируют его, следя, чтоб он не болтался свободно на стене.

Если для монтажа вместо крепежной планки используются кронштейны с проушинами, разметку проводят особенно тщательно, чтобы они точно встали на крюки, и не происходило самопроизвольное смещение прибора.

Подключение к водопроводу

На корпусе водонагревателя есть специальная маркировка, показывающая, куда подключать горячую (красный цвет метки) и холодную воду (отмечается синим цветом). На магистрали ставятся запорные краны. Они нужны для отключения аппарата для ремонта. Предохранительный клапан помещают на трубу с холодной водой. Он применяется, чтобы избежать разрывов системы от чрезмерного давления и вытекания жидкости или чтобы уберечь устройство от перегрева.

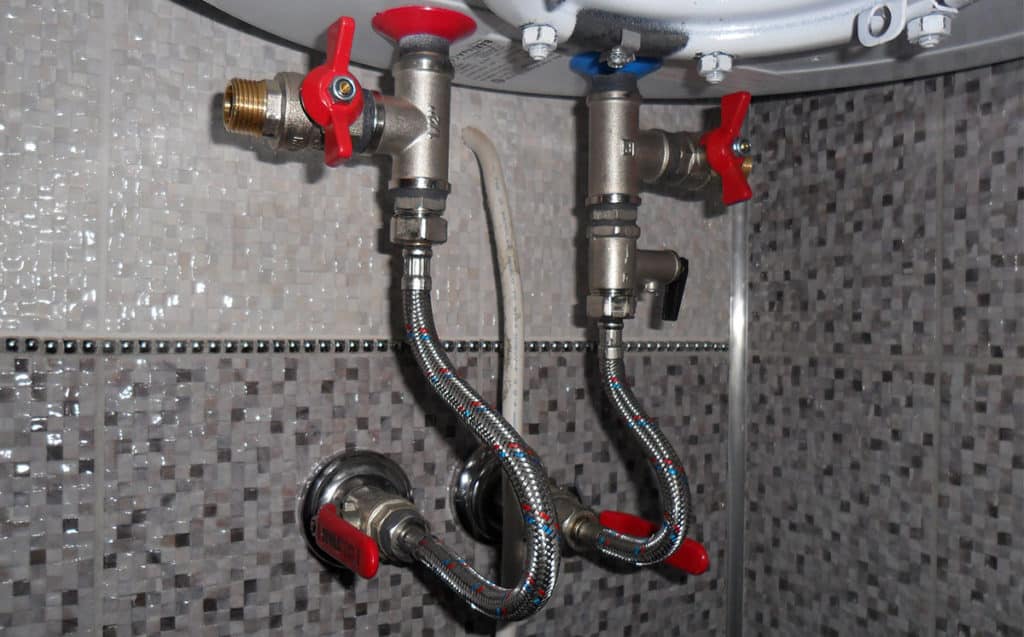

Накопительные водонагреватели напорного типа подключаются по следующей схеме:

1. Подсоединить прибор к трубе с холодной водой, используя тройник, расположенный на трубке бачка.
2. Изолировать места соединения фум-лентой или другим изолянтом.
3. Организовать аварийный слив, поставив на тройник специальный кран. Он позволит быстро спускать воду при поломке.
4. Прикрепить обратно-предохранительный клапан в низу тройника. Поставить отсекающий кран в низу бака;
5. Через резьбовой переходник соединить трубу с подачей холодной воды с нагревателем.
6. Поместить запорный кран на трубу с горячей водой и подсоединить ее.
7. Используя резьбовой проводник, соединить бойлер с трубопроводом.

Подключение к электричеству

Для водонагревателя накопительного типа требуется своя брызгозащищенная розетка. Ее организуют там, где меньше всего влаги. Проводку обязательно заземляют, ставят автовыключатель и устройство защитного отключения (УЗО), для защиты от коротких замыканий, возникающих при возможных перегрузках в работе водонагревательного аппарата, а жильца от удара электротоком.  УЗО монтируют в щитке.

Номинал токов утечки должен быть не больше 30 мА при минимальной нагрузке 16А.

После монтажа розетки можно производить подключение водонагревателя.

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

• Холодная вода подается только через низ.
• Нагретая жидкость выходит по трубе через верх.
• Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

• Двухконтурный котел и нагреватель монтируются параллельно.
• Следом за насосом устанавливается трехходовой клапан.
• К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

1. После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.
2. К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
3. Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

Далее:

1. В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
2. На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
3. В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
4. В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

В инструкции к бойлеру указывается предельно допустимое давление, которое он может выдержать. Бывает, что давление в водопроводе является более высоким (в многоэтажных домах) и в этом случае перед водонагревателем нужно будет установить редуктор.

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Шаг 1 – Подготавливаемся к монтажу

Высверлить отверстия в стене, вставить дюбели и закрутить крючки. Монтажные шаблоны и схемы от производителя Для установки устройства потребуется дрель и сверла, подходящие к материалу стен.
В зависимости от емкости бака могут использоваться несколько ТЭНов, один из которых подключается периодически при падении температуры в сосуде, что производится в автоматическом режиме.
Сначала устанавливают тройник, уплотнив соединение ФУМ-лентой, затем подсоединяют кран.
Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.
Схема установки накопительного водонагревателя — определим в каком месте лучше расположить, какие инструменты и материалы нам понадобятся Выбор места размещения водонагревателя зависит от его вида.
Перед началом электромонтажных работ нужно убедиться в том, что кабель не под напряжением.
Всегда для этого были металлические трубы различных видов.
Установка проточного водонагревателя DHC

Как произвести первое включение бойлера

Рассмотрим включение водонагревателя, когда он уже установлен. Вне зависимости от того, какой фирмы у вас бойлер, либо способа его работы (проточный или накопительный) ниже описанный алгоритм предусмотрен для любого аппарата.

Для начала, если вы проживаете в муниципальной квартире, где предусмотрено центральное водоснабжение, первым этапом запуска электрического бойлера является перекрытие подачи горячей воды. Это производится закрытием вентиля на горячем стояке, сделать это надо обязательно, даже если у вас стоит обратный клапан. Если этого не сделать, вы будете обеспечивать горячей водой ваших соседей.

Следующее ваше действие, для включения бойлера для нагрева воды, это проверка предыдущего этапа, то есть вам необходимо на любом из смесителей в доме открыть вентиль с горячей водой, и убедиться в её перекрытии, затем закрыть его обратно.

К водонагревателю подключены две трубы: подача холодной воды и выход нагретой. Как правильно определить, где какая? Если вы стоите перед аппаратом, входящая холодная расположена справа, она обозначается синим цветом на патрубке, выходящая нагретая, соответственно, слева и обозначена красным цветом.

Затем производим открытие холодного вентиля (обозначенного синим цветом), затем горячего (красным цветом). Обязательно соблюсти именно эту поочередность включения. Потом открываем на смесителе кран горячей воды и ждем того момента, пока из бака удалится весь воздух, и он наполнится полностью жидкостью.

Это настанет тогда, когда струя начнет течь ровно, потом перекрываем кран, и можно подключать устройство к электросети. Далее рассмотрим некоторые особенности включения  у конкретных производителей.

Производитель Ariston

Как включить электронную модель бойлера для нагрева воды фирмы Аристон?  После того, как емкость устройства полностью наполнилась жидкостью и вы произвели подключение к электросети, подождите загорания на панели индикаторов (это произойдет в течении пары секунд). Далее начнут мигать температурные показатели, это свидетельствует о том, что водонагреватель не включен.

Для его включения нажмите кнопку «включить», на экране будет показана температура воды в баке в настоящий момент, затем выберите подходящий температурный режим. Для этого вам понадобится нажать клавиши «+» или «-», при помощи этого нажатия устройство перейдет к режиму выбора, значения на мониторе замигают часто, выбрать температуру возможно в пределах 30-75 градусов.

Также есть возможность выбора мощность — 1500 Вт или 2500 Вт, при помощи непродолжительного нажатия на кнопку «мощность». Это устройство не оснащено функцией памяти, при отключении все настройки сбрасываются.

Дальше рассмотрим как запустить механическую модель Аристон. После включения в сеть, нажмите  функцию «включить» при помощи левой клавиши, она загорится красным цветом. После того как вода нагреется до заданной температуры, она погаснет.

Мощность устройства составляет 1500Вт, его можно увеличить до 2500Вт при помощи включения правой клавиши. Во время работы она светится, а по достижению установленного температурного режима гаснет. Температуру можно задавать в диапазоне 30-75 градусов при помощи тумблера.

Производитель Электролюкс

Для запуска водонагревателя Электролюкс потребуется на корпусе нажать кнопку Power, затем при помощи регулятора  выберите комфортную для вас температуру .

Видео о том, как включить бойлер в квартире:

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Расчет необходимой мощности бойлера

Электрические водонагревательные бойлеры обладают разными по мощности ТЭНами. Следовательно, на начальном этапе установки бойлера необходимо выяснить мощность приобретенного устройства и проверить соответствие электрической проводки в вашем помещении.

Проводка, прокладываемая в жилых помещениях имеет разные максимальные допуски по проходящей силе тока. Может случиться так, что в месте установки электрического бойлера просто не будет подходящей по мощности проводки. Такие ситуации нередки в домах старой постройки. Более того, в таких домах недостаточная мощность может подходить и к распределительному устройству в квартире и к счетчику потребляемой электроэнергии.

В случае необходимости – вам придется установить отдельный автоматический выключатель на распределительный щиток вашей квартиры и, возможно, проложить новый кабель до места расположения электрического водонагревательного бойлера.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по
различным причинам.

Обратим внимание на кран «4» – он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не
перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все
жители подъезда – вода пойдет в стояк

Главное правило использования – если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме – «1» и «2»
краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на
профилактику и горячую воду отключают, подключаем наше устройство к сети 220В,
открываем краны «1» и «2», а кран «4» – закрываем.

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!
